浅谈四轮定位检查及调整技术解析
四轮定位的调整原理
四轮定位的调整原理
四轮定位的调整原理主要是通过调整车辆的悬挂装置和转向系统，使得四个轮子的接地点与车辆的重心、几何中心和车辆行驶方向保持一定的相对关系，以确保车辆行驶的稳定性和安全性。
具体来说，四轮定位的调整原理包括以下几个关键点：
1. 轮胎角度调整：调整前轮和后轮的轮胎角度，包括前轮的转向角度（前束角）和倾角（斜交角），以及后轮的倾角。
这些角度的调整可以通过改变车辆的悬挂装置和调整转向系统的工作原理来实现。
2. 轮距调整：调整前轮和后轮的轮距，即两个轮胎的横向间距。
这个调整可以通过改变车辆的悬挂装置来实现，例如调整车辆前后悬挂装置的弹簧和减振器的长度，或者调整转向系统以改变前轮的距离。
3. 轴距调整：调整前后轮的轴距，即车轮轴心之间的距离。
这个调整可以通过改变车辆的悬挂装置来实现，例如调整车轮的位置，或者调整前后悬挂装置的位置。
4. 承重调整：调整前后轮的承重比例，使得车辆的重心与车轮的垂直力分布均衡。
这个调整可以通过改变车辆的悬挂装置来实现，例如调整车辆的弹簧刚度和减振器的阻尼，或者通过调整悬挂装置的高度来改变车辆的重心位置。
通过以上调整，可以使得四个轮子的接地点与车辆的重心、几何中心和车辆行驶方向保持一定的相对关系，从而提高车辆的稳定性、操控性和行驶安全性。
四轮定位检测及维修（附动平衡）
四轮定位检测及维修（附动平衡）●什么情况下车辆需要做四轮定位？1、发生碰撞事故维修后。
更换转向横拉杆等与调整四轮定位参数有关的底盘件时。
2、前后轮胎单侧偏磨。
跑偏或者后轮感觉噪音偏大。
3、驾驶时方向盘飘浮发抖或过重。
踩刹车时方向抖一般转向节松动，卡钳支架松动，刹车盘变形均会导致这种情况。
加速抖动悬架部件老化导致，传动半轴、球笼损坏，如果是前驱则多为方向盘抖动，如果是后驱则有可能变成车身抖动，一给油门，车子抖着就出去了。
4、直行时汽车向左或向右跑偏。
车速不要低于50km/h，车辆行驶大概100米左右有明显的偏移时才能定义为行驶跑偏。
5、理论上车辆日常维护：新车在驾驶3个月后，之后每1年或2万公里做一次四轮定位。
动平衡（换新胎，换位）在某一速度区间：方向盘抖80km/h及以上明显。
车辆行驶在某一速度的时候会产生共振，严重影响乘坐舒适性。
1、失衡比较严重时，轮胎也可能因为不正常的横向摆动产生偏磨现象，轮胎寿命也受影响；2、加剧悬挂和轴承等部件磨损，缩短使用寿命；轮胎和车轮由于细节设计不可能达到绝对圆形，比如轮圈上设计有气门嘴，这个小东西的重量就会对旋转平衡产生影响。
轮圈和轮胎这两个部分组装在一起后自然也不能保证是一个绝对重量对称的圆形物体。
所以很多车主会发现，即便是新买来的车，车轮上都有平衡块。
使用平衡块过多或无论怎么做都无法平衡，考虑更换轮毂平衡块过多，不仅不会使得轮胎动平衡得到修正，反而会因过多的平衡块增加车轮重量，导致车轮的转动惯量增大，有可能会加重车轮抖动的程度，就像上面提到的那样。
●正常的四轮定位后车辆会有哪些改善？1、增加行驶的安全性。
2、减少轮胎的不正常磨损。
3、保持直行时转向盘正直，维持直线行车。
4、转向后转向盘会自动归正。
5、增加驾驶的操控感。
6、减少油耗的异常消耗。
7、降低悬挂部件耗损。
●做四轮定位不准确的后果是什么？1、轮胎过度磨损：四轮定位参数不准确可以造成轮胎偏磨从而导致发生爆胎的危险。
浅谈四轮定位检查及调整技术..
浅谈四轮定位检查及调整技术摘要：随着汽车技术的高度发展，汽车车速不断提高,急加速、急减速、急转向、急制动等动作的出现，汽车后轮在行驶过程中受到的冲击和汽车的载荷，这些都将影响到汽车后轮的运行轨迹。
为了保证汽车直线行驶的稳定性、转向的轻便、转向轮回正性能良好，以及减少轮胎和机件的磨损、增加汽车行驶的安全性，汽车四轮定位的技术参数逐步受到驾驶人员的重视，同时也为汽车自动驾驶技术的发展提供了有利的条件。
本文主要简单介绍四轮定位的原理及调整技术。
关键词:汽车；四轮定位；调整；故障一、四轮定位概述1、四轮定位定义要想保证汽车在行驶中的安全和舒适，必须考虑许多因素来确定车轮与地面的角度也就是车轮定位。
所谓的车轮定位，就是汽车的每个车轮、转向节和车桥与车架的安装应保持一定的相对位置。
通常车轮定位主要是指前轮定位，现在也有许多车辆需要除前轮定位外的后轮定位,即四轮定位。
2、四轮定位维修的好处及在什么情况下需要进行四轮定位。
（1）四轮定位维修的好处a、增加行驶安全b、直行时方向盘正直c、转向后方向盘自动回正d、减少汽油消耗e、减少轮胎磨损f、维持直线行车g、增加驾驶控制感h、降低悬挂配件磨损.(2）、什么情况下需要进行四轮定位a、每行驶10000公里或六个月后；b、直线行驶时车子往左或往右拉；c、直行时需要紧握方向盘;d、直行时方向盘不正;e、感觉车身会漂浮或摇摆不定；f、前轮或后轮单轮磨损；g、安装新的轮胎后；h、碰撞事故维修后；i、更换新的悬挂或转向有关配件后;j、新车每行驶3000公里后。
3、四轮定位的主要技术参数及其作用主要定位参数（1）、前束（Ｔoe)：从汽车的正上方向下看,由轮胎的中心线与汽车的纵向轴线之间的夹角称为前束角。
轮胎中心线前端向内收束的角度为正前束角，反之为负前束角。
总前束值等于两个车轮的前束值之和，即两个车轮轴线之间的夹角.前束的作用是消除车轮外倾造成的不良后果。
车轮外倾使前轮有向两侧张开的趋势,由于受车桥约束，不能向外滚开，导致车轮边滚边滑，增加了磨损，有了前束后可使车轮在每瞬间的滚动方向都接近于正前方,减轻了轮毂外轴承的压力和轮胎的磨损.（２)、外倾（Camber）：从汽车正前方看，汽车车轮的顶端向内或向外倾斜一个角度，称为车轮的外倾。
现代轿车四轮定位检测与调整研究
随着生活节奏的加快 ， 现代轿车的车速越来 趱决。车辆在行驶过程中是否舒适 、 安全， 操作是 否轻便、 有效都变的至关重要。 车轮定位系统一旦 失准 ， 将会产生方向跑偏 、 转向盘不正、 转向沉重 或飘 浮 、摇摆 不定 和轮 胎偏 磨直 接影 响到 行驶 的 安全 性与 可靠性 。车辆 的 四轮定 位检 测 已经逐 步 提到车辆检测的意识 日程当中。 １四轮定位正规的检测程序 １ ． 状询 问与试 车 １症 由定位 角度 不 当所 引起 的症 状 ， 些 是 可 以 有 通过 目视检查就可以发现的 ， 如吃胎 ： 有些则不能 直观的看到。 倾听司机的描述是很重要的。 必要时 应该去试车以进一步确定可能存在缺陷的大致区 域。试车者应该熟悉四轮定位业务， 通过试车应能 对车辆故障可能的原因做 出大致准确的 断。 ６ １ ２转向和悬挂系统的检查与维护 在询问或试车工作完成之后 下～步要对车 辆 进行 目视 检查 。 该建 立起这 样一 种概 念： 靠 应 单 四轮定 位 自身 ，并 不足 以消 除转 向故 障和磨 胎 问 题， 还有其它一些影响因素 。在进行四轮定位工 作前， 应检查所有转向与悬挂部件。 １ ３跑偏故障的定位前工作 如 果 司机所 描述 的症 状 是 车辆跑 偏 ， 则在 定 位前应首先确定此种跑偏是否由 侧滑引起。具体 的方法 为 ： ａ 如果是真空胎 （ 子午胎 ）将前轮左右两车 ， 轮进行互换对调， 然后试车。如果车轮左右对调后 跑偏方向朝向对调前的相反方向，可以确定前轮 侧滑是影响因素（ 往往是主要因素 ） 之一。 解决的办法有两个 ： 办法一 ： 四车轮全面对 调， 直至找到消除跑偏的组合 ； 或办法二 ： 将前轴 两车轮中任一车轮的轮胎拆下， 翻面（８ ￣） １０ 后再 装上。轮胎翻面后大多数 『 青况下可以大幅度降低 侧滑引起的跑偏。如果效果不明显则建议 司机更 换 新轮胎 。 ｈ 如果 前 轮左 右 两 车轮 对 调 后跑 偏 方 向 不 变， 则对后轴左右两车轮重复＿述相同过程。 卜 如果 后轮对调后跑偏方向仍然不变，可 以确定跑偏不 是 由侧 滑造 成 ，必须 进行 四轮 定位 测 量以进 一 步
汽车四轮定位技术分析及操作讲解
总述1.1引言目前中国的汽车工业发展迅速。
从整体上看中国汽车工业，仍然是一个国际竞争力较弱的产业。
从汽车产量上看，中国已成为世界汽车工业的主要制造基地之一。
就长远来看，中国汽车工业也必将具备完全的自主开发的能力，并且逐步提高其在世界汽车工业体系中的地位。
本文讨论轿车四轮定位对汽车行驶性能的影响。
因为汽车在行驶一段时间后，四轮定位角度会由于交通事故、道路坑洼不平造成的剧烈的颠簸，特别是高速行驶时突然遇到不平路面，使底盘零件磨损；以及更换底盘悬架零件、轮胎等原因都会导致四轮定位参数发生变化。
所以有必要进行四轮定位技术的研究。
正确的四轮定位可以有效地降低使有成本。
定位参数失准会使车轮的滚动阻力增大，汽车动力性下降，运行油耗增多；另外，会引起轮胎异常磨损也降低了汽车的使用经济性。
所以说四轮定位技术的推广对降低汽车的使用成本，提高行驶的稳定性和安全性具有极其重要的意义。
1.2实践单位基本情况长春汇腾汽车销售服务有限公司是集整车销售、售后服务、配件供应、信息反馈于一体的一汽大众4S店，公司位于长春市汽车产业开发区景阳大路3688号，设有产品展示区、贵宾接待区、业务洽谈区、客户休息区、贵宾休息室、售后服务接待区和维修车间等功能区域，引进了一汽大众最新检测、维修全套专用设备，为客户提供专业的售前售中售后服务，欢迎车主之家网友来店试乘试驾和在线咨询，汇腾全体员工将竭诚为您服务。
什么是四轮定位汽车的转向车轮、转向节和前轴三者之间的安装具有一定的相对位置，这种具有一定相对位置的安装叫做转向车轮定位，也称前轮定位。
前轮定位包括主销后倾(角)、主销内倾(角)、前轮外倾(角)和前轮前束四个内容。
这是对两个转向前轮而言，对两个后轮来说也同样存在与后轴之间安装的相对位置，称后轮定位。
后轮定位包括车轮外倾(角)和逐个后轮前束。
这样前定位和后轮定位总起来说叫四轮定位。
2.1四轮定位的作用是什么当车辆使用很长时间后，用户发现方向转向沉重、发抖、跑偏、不正、不归位或者轮胎单边磨损，波状磨损，块状磨损，偏磨等不正常磨损，以及用户驾驶时，车感漂浮、颠簸、摇摆等现象出现时，就应该考虑检查一下车轮定位值，看看是否偏差太多，及时进行修理。
车轮定位的检查与调整车轮定位基础
车轮定位的检查与调整车轮定位基础车轮定位的检查与调整车轮定位基础车轮定位的检查与调整/车轮定位基础汽车设计时，需要考虑很多参数。
悬架系统的多重功⽤，使设计⼯作很复杂，需要考虑的因素决不仅仅是⼀些基本的⼏何结构，耐久性、维护性、轮胎磨损、有效空间及⽣产成本等都是关键要素。
恰当的车轮定位可以保证转向轻便、乘坐舒适、轮胎寿命长、路⾯震动⼩。
车轮定位主要包括主销后倾、车轮外倾和车轮前束等。
车轮定位不当的后果车轮的各定位⾓可使车辆载荷能合理地分配在各运动部件上，并使转向轻便。
如果这些⾓度不合适，车轮被不正确定位，将会产⽣诸多不良后果。
车轮外倾⾓不合适会导致轮胎、球头节、车轮轴承等异常磨损和车辆跑偏；主销后倾过⼤会导致转向困难、路⾯冲击⼒⼤和车轮摆震；主销前倾过⼤会导致⽅向游移、前轮晃动和⾼速时⾏驶不稳定；左右主销后倾不等会导致车辆跑偏；主销内倾⾓不正确会导致⾏驶不稳定、回正⼒差、向内倾⾓⼩的⼀侧跑偏以及转向困难；前束不正确会加剧轮胎的异常磨损；转弯半径不正确不但会加剧轮胎磨损，⽽且会增⼤转向时的轮胎噪⾳。
此主题相关图⽚如下：车轮定位的预检查在调整车轮定位参数之前，要先进⾏下列定位预检查项⽬。
1.⾸先进⾏路试。
⾏驶过程中，检查转向盘是否能够校直、转向盘及底板座椅是否有震动感；注意是否有不正常⾏⾛的迹象，如转向困难、转向时有明显的轮胎噪声或机械震动。
进⾏定位⼯作之前，必须解决所有发现的问题。
2.然后检查轮胎是否有异常磨损、轮胎尺⼨或型号是否匹配等，看看有⽆碰撞或拉坏的地⽅。
3.测量汽车⾼度（也称乘坐⾼度）。
汽车⾼度在设计上有特定限制，⼀般维修⼿册上都给出了⾼度限定和具体的测量⽅法。
4.检查车底。
举升起车辆后，检查转向系所有部件，如转向臂衬套、上⽀撑、摇臂、随动臂、中央拉杆、转向横拉杆的各端、球头销以及减震器等是否⼯作正常。
检查万向联轴节（如果装有）是否松动、有异响、粘连及防护是否破裂等。
在对各定位⾓进⾏调整前，必须先修理或更换已损坏的部件。
汽车四轮定位
调整主销内倾角
调整前束
通过调整前轴或悬挂系统来调整主销内倾 角。
根据测量结果，通过调整转向拉杆或转向 节长度来调整前束。
后轮定位参数调整
复检与测试
根据需要调整外倾角、后轮前束和推进角 。
完成调整后，再次使用四轮定位仪进行测 量，确保参数符合要求，并进行路试，检 查行驶稳定性和方向控制。
03
四轮定位的检测方法
解决方案
进行四轮定位检查，调整定位参数至标准范围，提高车辆行驶稳定性，降低事故风险。
05
四轮定位的保养与维护建议
定期检查四轮定位参数
总结词
定期检查四轮定位参数是保持车辆稳定性和安全性的关键。
详细描述
四轮定位参数包括主销后倾角、主销内倾角、车轮外倾角和前束等，这些参数的 准确性对车辆行驶的稳定性和安全性至关重要。定期检查可以确保这些参数处于 标准范围内，及时发现和纠正问题。
车轮夹具
用于固定车轮，确保测量准确。
转向盘固定装置
用于固定转向盘，确保在测量过 程中转向盘不发生移动。
04
四轮定位的常见问题与解决方案
轮胎磨损问题
总结词
四轮定位不准确可能导致轮胎磨损不均匀，影响行车安全。
详细描述
当车辆出现轮胎磨损不均匀，如单边磨损、内侧磨损或外 侧磨损，可能是由于四轮定位参数不准确，如主销后倾角、 主销内倾角、车轮外倾角和前束角等。
整量。
调整悬挂系统
通过调整悬挂系统的各个部件 ，如弹簧、减震器、稳定杆等 ，来改变车轮定位参数。
更换配件
如轮胎、转向节、轴承等部件 的更换也可能影响车轮定位参 数，需根据实际情况进行调整 。
多次调整
由于车辆行驶过程中定位参数 可能会发生变化，因此需要定 期进行四轮定位检查和调整。

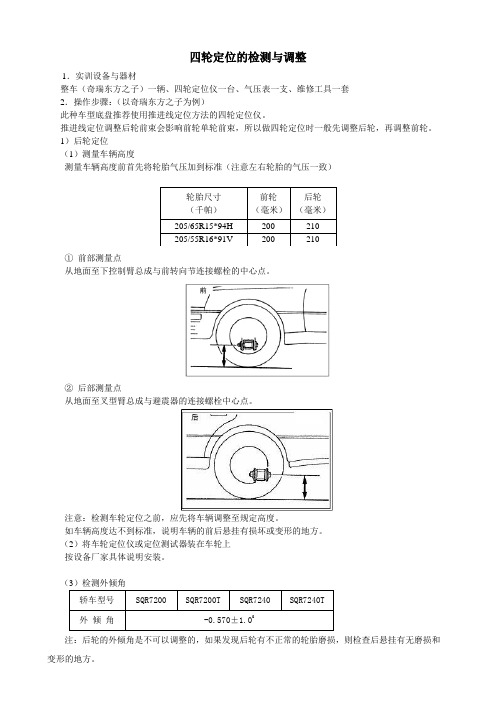

四轮定位的检测与调整
四轮定位的检测与调整1．实训设备与器材整车（奇瑞东方之子）一辆、四轮定位仪一台、气压表一支、维修工具一套2．操作步骤：（以奇瑞东方之子为例）此种车型底盘推荐使用推进线定位方法的四轮定位仪。
推进线定位调整后轮前束会影响前轮单轮前束，所以做四轮定位时一般先调整后轮，再调整前轮。
1）后轮定位（1）测量车辆高度测量车辆高度前首先将轮胎气压加到标准（注意左右轮胎的气压一致）①前部测量点从地面至下控制臂总成与前转向节连接螺栓的中心点。
②后部测量点从地面至叉型臂总成与避震器的连接螺栓中心点。
注意：检测车轮定位之前，应先将车辆调整至规定高度。
如车辆高度达不到标准，说明车辆的前后悬挂有损坏或变形的地方。
（2）将车轮定位仪或定位测试器装在车轮上按设备厂家具体说明安装。
（3）检测外倾角注：后轮的外倾角是不可以调整的，如果发现后轮有不正常的轮胎磨损，则检查后悬挂有无磨损和变形的地方。
（4）检测后轮前束（5）后轮前束的调整：如发现后轮前束不符合要求，调整前束。
可调整偏心螺栓改变前束的大小。
松开螺母，注意螺母不要从槽内脱出。
2、旋转偏心螺栓以改变后轮前束值，直到符合要求。
3、拧紧螺母到规定力矩。
4、锁紧螺母后弹跳车身检查前束的大小。
2）前轮定位（1）测量车辆高度（方法同后轮）注意：检测车轮定位之前，应先将车辆调整至规定高度。
如车辆高度达不到标准，说明车辆的前后悬挂有损坏或变形的地方。
（2）将车轮定位仪或定位测试器装在车轮上按设备厂家的具体说明安装。
（3）检测调整前轮主销后倾角、车轮外倾角及车轴偏角规范如车轴偏角不符合规定，可在后倾角和外倾角调整正确之后，重新检查前轮转向节的轴承松动情况，在检测车轴偏角。
注：先调后倾角，再调外倾角。
①主销后倾角主销后倾角是设计结构上保证的，使用中无需调整。
后倾角的影响后倾角的主要功能是使车辆保持向正前方行驶，如果后倾角是正的，当前轮转向时，车辆内侧会向下降，结果底盘将会升高，因此会增加负荷至转向节，如果两轮的后倾角相同，车辆转向后会回到正前方。
