新风系统安装,你知道要点吗
新风系统安装的正确流程及注意事项
新风系统安装的正确流程及注意事项新风系统是一种可以帮助改善室内空气质量的高效设备。
它通过引入新鲜空气并排除污染物、异味和湿度，有效实现室内空气的循环和净化。
然而，要确保新风系统的正常运行和使用寿命，正确的安装流程和注意事项是不可或缺的。
本文将从深度和广度的角度，为您介绍新风系统安装的正确流程和注意事项，并分享个人观点和理解。
一、新风系统安装的正确流程1. 施工前准备在安装新风系统之前，首先需要进行仔细的规划和设计。
确定安装位置、管路路径以及所需的材料和设备。
确保施工现场的安全和卫生条件，以避免施工过程中的意外发生。
2. 安装设备安装新风系统的设备包括主机、风管、过滤器等。
在安装过程中，需要严格按照设备说明书和相关标准操作。
首先安装主机，根据设计确认好位置，并固定好。
然后按照管路设计布置风管，保证管路连接紧密、无漏风现象。
安装过滤器，确保其位置正确、固定稳定，并注意过滤器的更换周期。
3. 电气连接和调试完成设备的安装后，需要进行电气回路的连接和调试。
进行电源控制线的连接，保证电气安全。
根据设备说明书，将控制线与主机进行连接。
调试过程中，需要确保各项功能正常，如风机运行、温度控制等，并进行必要的参数调整，以保证系统正常工作。
4. 系统测试和使用安装完成后，进行系统测试，确保新风系统运行正常。
测试包括风速测试、风压测试、噪声测试等。
测试结果应满足相关标准和设计要求。
测试通过后，可以正式投入使用。
二、新风系统安装的注意事项1. 合理设计和布置在进行新风系统的设计和布置时，应注意合理利用空间和优化管路布置，以确保系统的高效性和美观性。
要考虑实际使用需求和空间限制，避免过度设计或布置不当。
2. 选择合适的设备和材料新风系统的安装需要选择合适的设备和材料，包括主机、管路、过滤器等。
设备应具有良好的性能和质量，材料要符合环保要求和耐久性要求，以确保系统的长期稳定运行。
3. 进行必要的维护和保养安装完新风系统后，要定期进行维护和保养，例如清洗过滤器、检查管路连接、调整参数等。

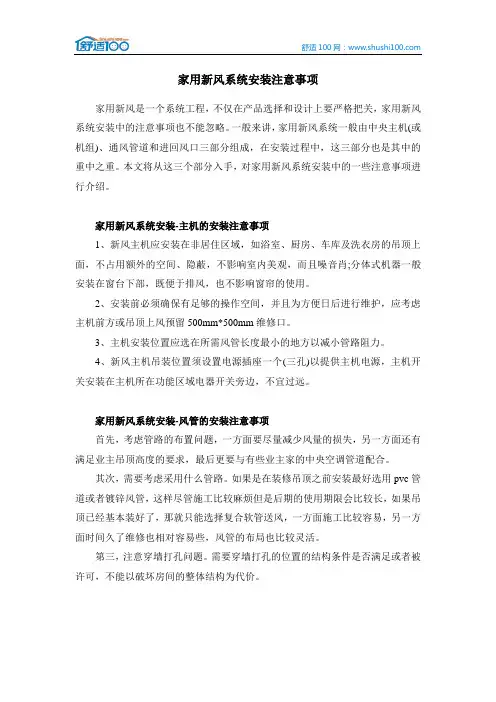

家用新风系统安装注意事项
家用新风系统安装注意事项家用新风是一个系统工程，不仅在产品选择和设计上要严格把关，家用新风系统安装中的注意事项也不能忽略。
一般来讲，家用新风系统一般由中央主机(或机组)、通风管道和进回风口三部分组成，在安装过程中，这三部分也是其中的重中之重。
本文将从这三个部分入手，对家用新风系统安装中的一些注意事项进行介绍。
家用新风系统安装-主机的安装注意事项1、新风主机应安装在非居住区域，如浴室、厨房、车库及洗衣房的吊顶上面，不占用额外的空间、隐蔽，不影响室内美观，而且噪音肖;分体式机器一般安装在窗台下部，既便于排风，也不影响窗帘的使用。
2、安装前必须确保有足够的操作空间，并且为方便日后进行维护，应考虑主机前方或吊顶上风预留500mm*500mm维修口。
3、主机安装位置应选在所需风管长度最小的地方以减小管路阻力。
4、新风主机吊装位置须设置电源插座一个(三孔)以提供主机电源，主机开关安装在主机所在功能区域电器开关旁边，不宜过远。
家用新风系统安装-风管的安装注意事项首先，考虑管路的布置问题，一方面要尽量减少风量的损失，另一方面还有满足业主吊顶高度的要求，最后更要与有些业主家的中央空调管道配合。
其次，需要考虑采用什么管路。
如果是在装修吊顶之前安装最好选用pvc管道或者镀锌风管，这样尽管施工比较麻烦但是后期的使用期限会比较长，如果吊顶已经基本装好了，那就只能选择复合软管送风，一方面施工比较容易，另一方面时间久了维修也相对容易些，风管的布局也比较灵活。
第三，注意穿墙打孔问题。
需要穿墙打孔的位置的结构条件是否满足或者被许可，不能以破坏房间的整体结构为代价。
家用新风系统安装-风口的安装注意事项1、送风口最好是安装在靠窗口进的位置，即使同时窗户打开了也不会影响新风的效果。
并且还要尽量设计安装在人比较集中的区域，或者人呆的时间比较久的区域，新风的消耗比较集中，效果才能更明显。
2、进风口尽量让空气的对流从人的前面或者侧面流动到人的后面，这样更有益与人体的健康。

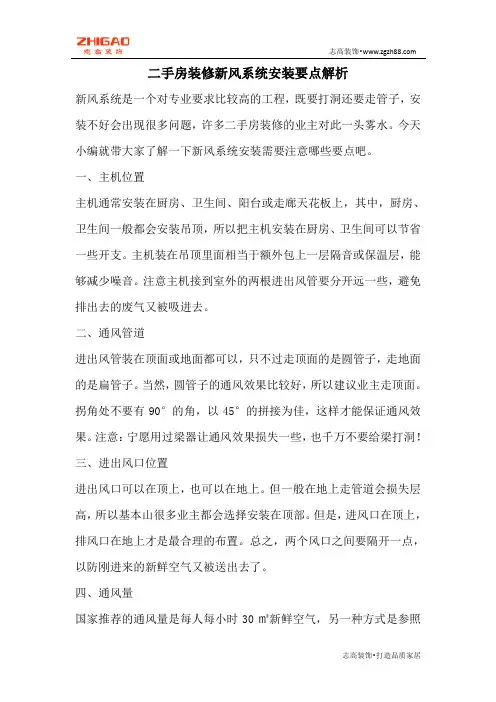

二手房装修新风系统安装要点解析
二手房装修新风系统安装要点解析新风系统是一个对专业要求比较高的工程，既要打洞还要走管子，安装不好会出现很多问题，许多二手房装修的业主对此一头雾水。
今天小编就带大家了解一下新风系统安装需要注意哪些要点吧。
一、主机位置主机通常安装在厨房、卫生间、阳台或走廊天花板上，其中，厨房、卫生间一般都会安装吊顶，所以把主机安装在厨房、卫生间可以节省一些开支。
主机装在吊顶里面相当于额外包上一层隔音或保温层，能够减少噪音。
注意主机接到室外的两根进出风管要分开远一些，避免排出去的废气又被吸进去。
二、通风管道进出风管装在顶面或地面都可以，只不过走顶面的是圆管子，走地面的是扁管子。
当然，圆管子的通风效果比较好，所以建议业主走顶面。
拐角处不要有90°的角，以45°的拼接为佳，这样才能保证通风效果。
注意：宁愿用过梁器让通风效果损失一些，也千万不要给梁打洞！三、进出风口位置进出风口可以在顶上，也可以在地上。
但一般在地上走管道会损失层高，所以基本山很多业主都会选择安装在顶部。
但是，进风口在顶上，排风口在地上才是最合理的布置。
总之，两个风口之间要隔开一点，以防刚进来的新鲜空气又被送出去了。
四、通风量国家推荐的通风量是每人每小时30㎡新鲜空气，另一种方式是参照每小时0.6~1次全屋换气的标准，用套内面积乘以层高，比如60㎡的家就是60*2.6=156㎡的空间，需要94~156㎡/h的通风量，另外都要算还是那个70~75%的风损耗量，各位业主可根据自家的房屋情况计算选择。
五、过滤网滤网过滤分等级，能过滤PM2.5的叫高效过滤，有些没有高效过滤，只能做到花粉甚至灰尘过滤，所以购买时需要咨询清楚滤材的等级。
当然等级不同价格不同，过滤网需要定期更换，因此购买时要考虑其价格贵不贵，根据自身的经济实力综合考虑。
六、热交换热交换分为全热交换和显热交换，显然交换只交换温度，全热交换还交换湿度。
因此，对于在苏州的业主而言，购买全热交换的新风是最好的选择，不仅能够防霾，还能抗湿、防霉。
新风系统安装安全须知模版
新风系统安装安全须知模版1. 确保施工区域安全在进行新风系统安装的时候，首先要确保施工区域的安全。
检查施工场地是否平整稳固，并清除任何可能引起事故的障碍物。
同时，如果施工区域附近有其他工作正在进行，要与其他工作人员保持良好的沟通和协调，避免发生意外事故。
2. 使用符合标准的设备和材料在新风系统的安装过程中，确保使用符合国家标准和规定的设备和材料。
选择具有合法资质和经验的专业厂家和供应商提供的设备和材料，避免使用低质量或不合格的产品。
严格按照厂家提供的说明书和操作规范进行安装，确保设备和材料的安全性和可靠性。
3. 严格执行安全操作规程在进行新风系统的安装工作时，必须严格执行安全操作规程。
所有工作人员必须按照相关安全规定穿戴劳动防护用品，如安全帽、工作服、防护眼镜、防护手套等。
严禁在未经许可的情况下擅自操作设备或进行危险行为，如乱拆乱装、乱接乱插电线等。
4. 注意电气安全新风系统安装工作涉及到电气设备的安装和连接，必须要重视电气安全。
在进行电气工作前，务必先切断电源，并使用安全措施确保工作区域的电气安全。
所有电气设备必须符合国家安全标准，安装过程中要注意电线的绝缘处理，避免产生电气短路或触电危险。
5. 确保通风良好在新风系统安装工作中，尤其是在室内安装时，要确保通风良好。
安装过程中会产生一些灰尘、噪音和废气等污染物，应及时排除并保持良好的通风环境。
如果工作区域没有自然通风条件，可以采取其他相应的措施，如开启通风设备或使用通风设备等。
6. 遵守施工标准和规范在进行新风系统安装工作时，要严格遵守施工标准和规范。
安装过程中要按照相关标准要求进行测量、安装、调试等工作，确保安装质量和效果。
同时，要注意施工过程中的细节和注意事项，如管道的密封、固定和隔音措施等，确保系统的正常运行和安全使用。
7. 做好施工现场的整理和清理在新风系统安装工作完成后，要及时做好施工现场的整理和清理。
清理施工现场的杂物、垃圾等，清理过程中要注意安全防护，如穿戴手套、使用工具等。
新风系统安装的注意要点
随着生活品质的不断提升，越来越多的家庭在装修时会选择安装一套新风系统，实现房屋自由呼吸。
但是安装新风系统是一个比较大的工程，大家一定要注意一些细节。
注意点1：明确你的家适合哪种类型新风
在选购新风系统时，不要一上来就看价格。
首先要明确你的家适合哪种类型新风，不同种类的新风做法价格不同，即便主机一样，造价也会有差异。
除此之外，根据房子装修情况，是还未装修、精装房、已居住的老房子等不同的状态，选择适合的类型，管道式中央新风机和壁挂式新风机的价格也有存在很大的差异。
注意点2：要提前规划设计，安装比较复杂
中央新风系统三分在设备，七分靠安装，购买设备之后需要设计安装和布置通风管道。
需要提前将居住环境的情况以及房屋的户型结构图、大概布局图提供给设计人员，初步设计出更适合的方案。
注意点3：需要定期更换过滤网，保养比较麻烦
新风系统并不是一次安装终身享用的，需要定期更换或清洗滤网，空气污染严重的地区，如果不及时更换超期使用的滤网，可能会造成二次污染。
注意点4：需要专业的工人进行维修，维护成本比较高
新风系统的机器质量再好，常年使用也会出现一定的维修问题，因为新风系统是属于半个隐蔽工程，维修需要专业的工人才能进行，这样维护的成本就比较高了。
近年来，新风市场越来越火热，导致众多生产企业蜂拥而至，很多企业因为技术储备不足，导致产品质量参差不齐。
所以前期选购新风系统的时候，品牌的选择非常的重要，大家选择品牌的时候一定要注意它在新风行业的专业度和专注度。

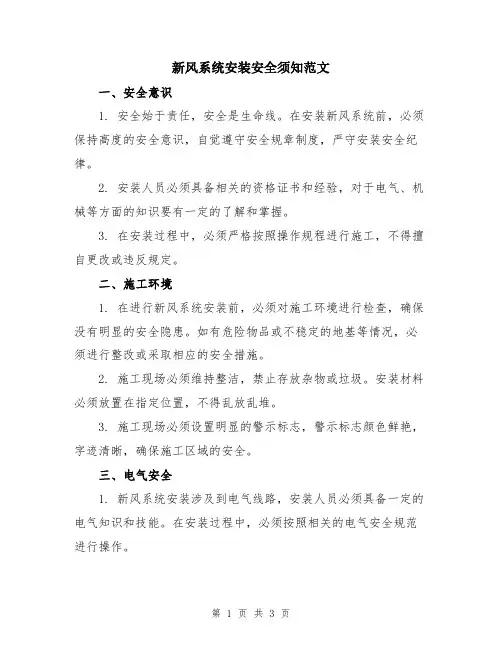

新风系统安装安全须知范文
新风系统安装安全须知范文一、安全意识1. 安全始于责任，安全是生命线。
在安装新风系统前，必须保持高度的安全意识，自觉遵守安全规章制度，严守安装安全纪律。
2. 安装人员必须具备相关的资格证书和经验，对于电气、机械等方面的知识要有一定的了解和掌握。
3. 在安装过程中，必须严格按照操作规程进行施工，不得擅自更改或违反规定。
二、施工环境1. 在进行新风系统安装前，必须对施工环境进行检查，确保没有明显的安全隐患。
如有危险物品或不稳定的地基等情况，必须进行整改或采取相应的安全措施。
2. 施工现场必须维持整洁，禁止存放杂物或垃圾。
安装材料必须放置在指定位置，不得乱放乱堆。
3. 施工现场必须设置明显的警示标志，警示标志颜色鲜艳，字迹清晰，确保施工区域的安全。
三、电气安全1. 新风系统安装涉及到电气线路，安装人员必须具备一定的电气知识和技能。
在安装过程中，必须按照相关的电气安全规范进行操作。
2. 施工现场必须有完整的接地保护措施，电源和电气设备必须符合国家相关标准，严禁使用劣质电缆和电气设备。
3. 施工现场必须设立明显的停电标志，确保电气设备在施工期间不会导致安全事故。
四、机械安全1. 在进行新风系统安装时，必须使用符合国家标准的机械设备和工具，确保施工的安全性能和质量。
2. 在操作机械设备和工具时，必须严格按照操作规程进行操作，不得擅自更改或违反规定。
3. 设备和工具必须经过检验合格，并经过定期维修和保养，确保其正常运行和使用的安全。
五、防护措施1. 进入施工现场的工作人员必须穿戴个人防护装备，包括安全帽、防护眼镜、防尘口罩、防护手套等。
2. 施工现场必须设置合适的防护栏杆和警示标志，确保工作人员的安全。
3. 如果施工现场存在有害物质，必须采取相应的防护措施，确保工作人员的身体健康。
六、紧急救援1. 在施工现场必须设有急救箱和灭火器等应急设施，并确保这些设施完好可用。
2. 施工现场工作人员必须熟悉急救知识和灭火器的使用方法，做到能够快速有效地处理紧急情况。
安装新风系统需要注意什么.doc
安装新风系统需要注意什么新风系统如今已经普及到我们的每家每户，家用新风系统的安装细节是每个企业都不一样的。
为了让您的家用新风系统发挥到最大作用，在安装家用新风系统的时候请您注意如下4点注意事项。
1、家用新风系统的安装位置从噪音、空间、美观等角度考虑，家用新风系统的主机最好安装在如浴室、厨房、车库及洗衣房的吊顶上面等非居住区域，第一省空间、第二隐蔽，不影响装修布局，第三噪音小不影响休息；而从风量上考虑，家用新风系统的主机安装位置要尽量选在所需风管长度最小的地方，这样就能最大限度地减小管路阻力，一般会选择靠近进风口的位置，距离太远，风阻太大，将会导致新风量不足。
一般的新风系统安装客户往往只会考虑新风系统的美观，不会注意其他问题，其实不同房型不同面积，位置都要讲究的，特别是距离远的，需要自己请师傅上门安装的，那就有必要要了解一下家用新风系统安装的注意事项了。
2、家用新风系统的安装空间为了确保家用新风系统主机有足够的操作空间，同时为了方便日后进行维护和清洁，主机前方或吊顶上方还要预留500×500mm(具体尺寸以主机大小为基础)检修口，以方便日后对家用新风系统整个主机进行维护。
很多家庭为了美观，喜欢把新风系统“藏起来”这样既对空气流通不好，对之后的清洁也不方便。
3、安装家用新风系统位置具备送风条件吗从严格意义上来说，家用新风系统室外的送排风口距离需保持在一定水平之上，依照理论数据，水平距离应为10米以上，垂直距离最好在3米以上，家用新风系统确实很难做到这一点，不过保证1米以上的距离是必须的；另外进风口底部距室外地面不宜小于2米，当进风口布置在绿化地带时，则不宜小于1米，并应远离邻居家的燃气热水器排烟管。
4、家用新风系统安装时墙体结构是否方便家用新风系统室外的管道一般为160mm的，这么大口径的孔，在穿墙铺管时，需要重点考虑墙体的安全结构，最好与物业部门进行商讨，在物业部不允许的情况下不能强行施工。
新风安装注意事项
新风安装注意事项新风系统是现代家居装修中越来越常见的一个系统，它可以有效地改善室内空气质量，为我们营造一个舒适、健康的居住环境。
然而，在新风安装的过程中，也需要注意一些事项，下面是几点需要注意的地方：首先，在新风系统的选择上要根据自身的实际需求来确定。
不同的户型、面积和使用人数，需要选择适合的新风系统。
一般来说，小户型可以选择壁挂式新风系统，中型户型可以选择面板式或暖通空调一体式新风系统，大户型可以选择全热交换新风系统。
其次，在新风系统的安装位置上要选择合适的位置。
一般来说，新风系统可以选择放在客厅、卧室或者走廊等通风较好的位置。
同时，要尽量避免将新风系统安装在房间角落或者阳台等阴暗、潮湿的地方，以免影响新风的通畅和室内空气的流通。
另外，在新风系统的管道设计上也需要注意。
新风系统的管道设计要合理，并且要尽量减少弯头和弯曲，以免阻塞空气流动。
同时，也要避免将新风系统的管道和污水管道或者油烟管道等交叉，以免污染室内空气。
此外，在新风系统的使用上要遵循正确的方法。
安装完成后，首先要对系统进行调试，确保系统能够正常运行。
其次，在使用过程中要注意定期清洁和维护系统，清除积尘和杂物，以免对系统的正常运行造成影响。
另外，要注意室内设备的选择和使用，尽量选择低噪音、低振动的设备，并且正确使用。
最后，在新风系统的使用过程中，也要注意使用效果的观察和调整。
如果在使用过程中出现异常情况，如室内空气质量没有改善或者新风系统噪音增大等，应及时联系安装维修人员进行检查和调整。
综上所述，新风系统的安装是一个相对复杂的过程，需要我们在选择、安装、使用和维护过程中注意一些事项。
只有正确使用和维护新风系统，才能发挥其最大的效果，为我们提供一个舒适、健康的居住环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风管的布管 室内侧风管的施工
●计算结果与测定风量差异大。
基本上使用PVC管，也使用软管。
作成日：
原因：风管弯成了锐角。
压力损失系数：λ
铝质软管：0.075 PVC管： 0.02
室内侧风管的施工
本体连接部分的风管也尽量布置笔直。
●为了确保风量
１ｍ后可以转４５度
通风管的阻抗变大， 影响风量。
室内侧风管的施工（变径管）
注：单价为上海市场价格
玻璃棉 保温软 管
200Φx1m
150Φx1m
100Φx1m
上海建材市场一般价格，非品牌产品，仅供参考。
管材－镀锌钢板
管材—镀锌钢板
详细说明： 镀锌钢板一般在大风量风管中使用，一般制作方型 风管，因为尺寸不同需要订做，包含人工费用，无 法详细计算。 单价：25元/m2
上海建材市场一般价格，非品牌产品，仅供 参考。
ζ值大，风量就减小。 不使用急剧扩大、缩小的部材。
风管的布管（大小头的使用） 室内侧风管的施工（变径管）
作成日：
室内风口
压力损失系数：ζ 他社风口：14.3 松下风口：1.3
FV-GD101C 压力损失是10倍
他社风口 建议使用低压 损的风口 风口
新风系统和空调系统
ERV送风管接入空调的风管中。
民 用 建 筑 类 型
旅店 客房 3～5星 每人最小新风量 (m3/h· 人) 30
1～2星
20
20 30 10 20 20 20 30
影剧院、音乐厅、录像厅（室） 文化娱乐场所 游艺厅、舞厅（包括卡拉ＯＫ歌厅） 酒吧、茶座、咖啡厅 体育馆 商场（店）、书店 饭馆（餐厅） 办公楼
住宅
小学
学校 教室 初中 高中
换气风量
＋压力
空调风量 （风压大）
不希望新风送风管接 入空调的SA侧(空调 风管压压大，换气风 量会减少)
※本示意图省略回风侧
机器本体的养护
避免把本体放置在尘土飞扬的场所 机器内部若有灰尘进入会影响到热交素子，请在商品上覆 盖保护膜。
安装前的全热交换器
安装前的全热交换器
全热交换器的安装方向
商用全热交换器的安装（因检修口在侧面，可以上下颠倒安装）
此面朝下安装 此面朝上安装 也可以
薄型全热交换器的安装（因检修口在下面，不能上下颠倒安装）
单价 19.50 10.00 15.50 7.50 12.50 6.00 9.80 4.00
备注 耐火材料，双层管道，防止泄露，订做，8米/支 普通玻璃棉保温软管，8米/支 耐火材料，双层管道，防止泄露，订做，8米/支 普通玻璃棉保温软管，8米/支 耐火材料，双层管道，防止泄露，订做，8米/支 普通玻璃棉保温软管，8米/支 耐火材料，双层管道，防止泄露，订做，8米/支 普通玻璃棉保温软管，8米/支
上海管材价格 单价指每米价格，4米/支，按支购买。
风管一般使用排水管。
注：单价为上海市场价格
管材－螺旋风管
管材—螺旋风管
名称
规格 200Φx1m
品牌 无 无 无
单价 35.00 25.00 20.00
金属螺 150Φx1m 旋管 100Φx1m
注：单价为上海市场价格
上海管材价格 单价指每米价格，3米/支，按支购买。 建材市场一般价格，非品牌产品，仅供参考。
管材－软管
管材—软管
双层软管，密封性较好，无降躁保温功能
名称 规格 单价 5.50 4.50 备注 8米/支 双层软 150Φx1m 管 100Φx1m
注：单价为上海市场价格
铝箔软管，单层，无降躁保温功能，可 能漏风，不建议使用
名称 规格 单价 2.50 1.50 备注 8米/支 单层铝 150Φx1m 箔软管 100Φx1m
注：单价为上海市场价格
安装施工篇
室外管罩的距离
防止气流短路 最佳距离1m以上
室外管罩的距离
最短间距要求
3倍管径值 15LD2C 100X3=300mm
25、35LD2C 150X3=450mm
室外管罩的安装方法
室外管罩的施工注意点
为了防止雨水渗透，管罩和外墙之间 的空隙必须用硅胶密封。
室外侧风管的施工 室外侧风管的施工
室外侧风管的施工
室外侧OA的通风管希望尽量笔直 （通风管内最污浊的地方是OA侧的部分）
在OA侧的管罩容易黏附污浊， 如在室外不好清扫，最好选 用不带防虫网的管罩。
管罩
管罩（带防虫网）
室外侧风管的施工（新风净化箱）
顶板
外 墙
常用清扫口 净化箱面板 安装在吊顶上
机器点检口
（只在检修时用）
高效过滤，清扫方便。 平时只清扫净化箱的过滤网即可！
此面必须朝下安装 机器需颠倒安装时，选择2CL型机器
薄型全热交的竖向安装方向
对应型号： FV-15LD2C FV-25LD2C FV-35LD2C 安装方法：
竖向安装方法：管道方向保持水平，电源盒朝上。 正确方法 错误方法 错误方法
薄型全热交的竖向安装方向
设置空间：
必须按照下述尺寸设置安装空间。
室外侧风管的施工 室外侧风管的施工
室外侧风管的安装方法 机器接口与室外侧风管的连接部分用铝质封条包卷防止漏气。 使用适用机器管径的通风管。
（室外侧风管的管径不能小于机器接口径）
室内侧的2根通风管(室外吸入和排出)为了防止结露必须进行 保温。(材质：离心玻璃棉，厚25mm) 金属制的通风管穿过有金属板条、电线板条、金属板时，管与 壁之间需要进行绝缘处理。
一级(5星级）
每人最小新风量 (m3/h· 人)
50
客房
二级(4星级）
三级(3星级） 一级(5星级）
40
30 30 25
旅游旅馆
餐厅 宴会厅 多功能厅
二级(4星级）
三级(3星级）
四级(2星级） 一级～二级 三级～四级
20
15 20 10
商业、服务
大堂、四季厅
一级～二级
10
30
美容美发、康乐设施
换气相关规范
注：单价为上海市场价格
上海建材市场一般价格，非品牌产品，仅供参考。
管材－消音软管
管材—消音软管
详细说明： 直径范围：75～750mm 最大工作压力：2500pa 温度范围：-30℃～140℃ 玻璃纤维厚度：25mm 玻璃纤维密度：20kg／m3 最大风速：30m／s 标准长度：10m
名称
规格 250Φx1m
变径时的局部阻力系数
■选自『空気調和衛生工学便覧 第12版 ３．空気調和設備設計篇』
①
②
扩大：使用断面积比的近似値（小头側）
A0／A1
θ＝90° 0.64 2.7
θ＝180° 0.62 6.6
縮小：使用断面积比的近似値（大头側）
① ②
φ100→φ150 φ150→φ100
0.44 2.25
θ＝90° ・・・換気計算中使用的数值。 θ＝180°・・・实际使用的部材（急剧扩大・急剧縮小）
30
11
14 17
换气相关规范
2.《室内空气质量标准》 GB/T18883-2002 ■ 每人最小新风量30m3/h 。
3.《健康住宅建设技术要点》国家住宅与居住环境工程中心主编
参 数
新风量 换气次数
单 位
m3/(h•人) 次/h
标 准 值
≥30 1
必要换气量的计算方法
必要换气量（新风量）的计算公式
安装培训资料内容
一、设计规范篇 二、安装材料篇 三、安装施工篇
四、梁上开孔篇
五、噪音对策篇
六、结露对策篇
七、电源接线篇 八、故障对策篇 九、维护保养篇 十、施工资质篇
设计规范篇
设计依据－换气相关规范
1.《采暖通风与空气调节设计规范》GB50019-2003
• 工业建筑应保证每人30m3/h的新风量。 • 民用建筑每人最小新风量（见下表）。 民 用 建 筑 类 型
上海市场价格，仅供参考。
注：单价为上海市场价格
管件－大小头
管件—异径管接
名称 品牌 中财 中财 UPVC异径管接 中财 中财 中财 规格 200Φx160Φ 200Φx110Φ 160Φx110Φ 110Φx75Φ 110Φx50Φ 单价 11.9 11.9 5.2 2.3 2.2
注：单价为上海市场价格
管箍—PVC管道连接件
5 6 7 8 9 10
软管卡箍—软管连接件
11 12 13 14 15 16 17 18 19
吊卡—管道吊顶安装固定
软管卡箍价格未知
注：单价为上海市场价格
辅材
辅材
名称 胶水 电线 UPVC穿线管 墙壁打孔 品牌 中财 熊猫 中财 规格 瓶（小） 1.5mm2软线 D20 150Φ 单价 4.00 4.00 1.72 30.00
•管材 PVC 螺旋风管 软管 消音软管
•管件 弯头 异径管接 三通
•连接件 管箍 吊卡 软管卡箍
•辅料 电线 胶水 穿线管
管材－PVC
管材—PVC
名称 规格 250Φx1m 200Φx1m 品牌 弘达 中财 弘达 中财 160Φx1m 顺舟 弘达 中财 UPVC 110Φx1m 顺舟 弘达 中财 75Φx1m 顺舟 弘达 中财 50Φx1m 顺舟 弘达 单价 30.00 38.00 17.00 25.06 13.75 11.25 12.50 7.50 5.00 6.80 4.50 3.00 3.92 2.75 2.25
管件－弯头
管件—弯头
名称 品牌 中财 鼎丰 中财 鼎丰 UPVC90度弯头 中财 鼎丰 中财 鼎丰 中财 鼎丰 中财 鼎丰 中财 鼎丰 UPVC45度弯头 中财 鼎丰 中财 鼎丰 中财 鼎丰 规格 200Φ 160Φ 110Φ 75Φ 50Φ 200Φ 160Φ 110Φ 75Φ 50Φ 单价 42.3 11.3 16.7 10.4 5.0 3.2 2.6 1.7 1.4 0.7 25.8 8.7 10.8 7.0 3.9 2.5 1.9 1.2 1.1 0.7
