矿井提升设备的选型设计
矿井提升机技术参数介绍及设备选型过程PPT课件
12
7、电机
电机型号：YRJ315-8 Y：异步电动机； R：绕线式电机； J：绞车专用； 315：电机底座平面到电 机轴中心距离；8：电机极数。
13
8、变位质量
提升机或绞车旋转运动部分的转动惯量换算 到卷筒直径上的质量。 为了计算总的惯性力，提升系统中把各运动部分 的质量都变位（折算）到滚筒缠绕圆周上，使其 与滚筒缠绕圆周的速度和加速度相等，条件是变 位前后的动能相等，这种变位后的质量，叫作变 位质量，全系统各个变位质量的总和为提升系统 的总变位质量∑m。 变位质量在计算提升机的运动学、动力学、 电阻等的计算中需要用到，属于理论计算。
求且滚筒边缘高度符合本规程第四百二十条规定，可按本条第一款第（一） 项、第（二）项所规定的层数增加1层。 移动式的或辅助性的专为升降物料的（包括矸石山和向天桥上提升等）以 及凿井时期专为升降物料的，准许多层缠绕。
11
6、减速器
减速器作用：增加力矩，降低速度。 减速器速比：内部大小齿轮的总的齿数比。反映增
7
双钩提升时，滚筒上有两条钢丝绳，重载钢丝绳的拉力大， 轻载钢丝绳的拉力小，两根钢丝绳拉力的差值就是静张力差。 最大静张力差就是静张力差的最大值，是绞车强度所允许的， 滚筒上两根钢丝绳拉力差的最大值。
通过以பைடு நூலகம்分析，我们可以这样来理解二者。
对于单滚筒绞车，只有最大静张力，没有最大静张力差。 最大静张力就是绞车强度所允许的容器、钢丝绳、提升载荷自 重的总和。单位为重力单位：KN，最大静张力的值除9.8就为 上述三者的质量。即为提升量的质量，单位为：kg。
径和容绳量。
5
2、两卷筒中心距离
双卷筒提升机：活动卷筒与固定卷筒中心 之间的距离。
矿井提升设备的选型设计

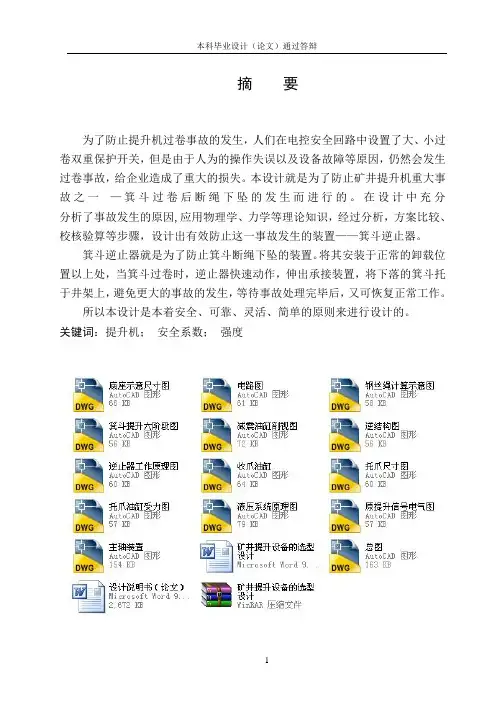

摘要为了防止提升机过卷事故的发生，人们在电控安全回路中设置了大、小过卷双重保护开关，但是由于人为的操作失误以及设备故障等原因，仍然会发生过卷事故，给企业造成了重大的损失。
本设计就是为了防止矿井提升机重大事故之一—箕斗过卷后断绳下坠的发生而进行的。
在设计中充分分析了事故发生的原因,应用物理学、力学等理论知识，经过分析，方案比较、校核验算等步骤，设计出有效防止这一事故发生的装置——箕斗逆止器。
箕斗逆止器就是为了防止箕斗断绳下坠的装置。
将其安装于正常的卸载位置以上处，当箕斗过卷时，逆止器快速动作，伸出承接装置，将下落的箕斗托于井架上，避免更大的事故的发生，等待事故处理完毕后，又可恢复正常工作。
所以本设计是本着安全、可靠、灵活、简单的原则来进行设计的。
关键词：提升机；安全系数；强度目录绪论 (1)1 矿井提升设备的选型设计 (2)1.1副井提升机的选型设计 (2)1.1.1 设计依据 (2)1.1.2设备类型的确定 (2)1.1.3 提升钢丝绳的选型 (3)1.1.4 提升机的选型 (5)1.1.5 校验提升机强度 (5)1.1.6 井塔高度的确定 (6)1.1.7预选电动机 (6)1.1.8天轮的选型计算 (7)1.1.9提升机与井筒相对位置的计算 (7)1.1.10运动学参数计算 (9)1.2主井提升机的选型设计 (10)1.2.1设计依据 (11)1.2.2设备类型型的确定 (11)1.2.3箕斗的选型 (12)1.2.4提升钢丝绳的选型 (13)1.2.5选择电动机 (14)1.2.6井塔高度的确定 (14)1.2.7 预选电动机 (15)1.2.8 提升系统总变位质量 (15)1.2.9 提升机加减速度的确定 (16)1.2.10 运动学参数的计算 (16)1.2.11 动力学参数计算 (18)1.2.12 电动机功率校验 (19)1.2.13 防滑校验 (19)1.2.14提升电耗及效率 (21)2 罐笼逆止器的设计 (22)2.1 方案的确定 (23)2.2 托爪设计 (27)2.3 复位弹簧的设计算 (32)2.4 收爪油缸的设计 (33)2.5 缓冲油缸的设计 (38)2.6 底坐设计及计算 (41)2.7 托梁强度校核 (43)3 提升机信号联锁系统的改造 (45)3.1原信号联锁系统的缺陷 (45)3.2改造后的电路及工作原理 (46)3.3主要元器件的选择 (47)后记 (48)参考文献 (50)绪论矿山提升机是矿山大型固定机械之一，矿山提升机从最初的蒸汽机拖动的单绳缠绕式提升机发展到今天的交——交变频直接拖动的多绳摩擦式提升机和双绳缠绕式提升机已经历了170多年的发展历史，它是矿山井下生产系统和地面工业广场相连接的枢纽，被喻为矿山运输的咽喉。
(完整版)矿井提升设备选型设计
第三章矿井提升设备选型设计第一节提升方式的确定及提升设备选型依据一、矿并提升设备的作用矿井提升设备是矿井重要的大型机电设备之一，它是联系矿井井下与地面时主要生产设备.矿井提升设备的任务是提升有益矿物（煤炭、矿石等）和矸石，升降人员和设备，下放材料等。
矿井提升设备的工作特点是在一定的距离内，以变速和匀速作往复直线运动,而且起动和停止频繁，因此它须具有良好的控制系统和完善的保护装置，以保证安全可靠地运转。
矿井提升设备的合理选型和正确的维护、管理和使用,对确保矿井提升设备的经济与安全运转具有重大的意义.二、矿井提升设备的组成部分矿井提升设备一般包活捉升机、电动机、提升钢丝绳、提升容器、天轮、井架、装卸载设备，以及电控设备与安全保护装置等.矿井提升机主要由缠绕机构(或主导轮)、减速器、联铀器、离合器、制动系统、深度指示器、液压站及操纵台等部分组成。
三、矿井提升系统根据提升方式的不同,矿井提升系统可分为以下几种:(1)竖并普通罐笼提升系统（2）竖井箕斗提升系统（3)斜井箕斗提升系统(4)斜井串车提升系统四、矿井提升设备的分类(一）按用途分类(1）主井提升设备，专供提升煤炭用的提升设备。
在特大、大和中型矿井，提升容器多采用箕斗，小型矿井多采用罐笼或矿车；（2）副井提升设备,专供提升歼石、升降人员、运送材料和设备的提升设备。
提升容器多为普通罐笼或翻转罐笼。
(二)按缠绳机构的型式分类（1）单绳缠绕式提升机，即等直径圆柱形卷筒提升机，多用于井深在350m以下的大、中、小型矿井提升，此外还有变直径圆柱圆锥形卷筒提升机；（2)多绳摩擦式提升机，适用于井筒较深、产量较大的矿井提升.（三）按井筒倾角分类（1）竖并提升设备；（2)斜井提升设备.(四）按提升容器分类（1)罐笼提升设备;（2）箕斗提升设备；（3）串车提升设备；斜井串车提升（5）吊桶提升设备。
（五)按拖动装置分类（1）交流感应电动机施动的提升设备；（2)直流电动机施动的提升设备;（3）液压传动的提升设备。
立井提升设备选型设计
立井提升设备选型设计4 课时第一节 竖井提升容器的选择一、提升容器的比较及其应用范围提升容器主要是底卸式箕斗和普通罐笼。
箕斗的优点是：质量轻，所需井筒断面积小，装卸载可自动化，且时间短，提升能力大。
箕斗的缺点是：井底及井口需要设置煤仓和装卸载设备，只能提升煤炭，不能升降人员、设备和材料，井架较高，需要另设一套辅助提升设备。
罐笼的优点是：井底及井口不需设置煤仓，可以提升煤炭、矸石，下放材料，升降人员和设备，井架较矮，有利于煤炭分类运输，罐笼的缺点是：质量大，所需井筒断面积大，装卸载不能自动化，而且时间较长，生产效率较低。
选择箕斗还是选择罐笼，需要根据多方面的技术、经济指标来确定。
二、主井箕斗规格的选择进行提升设备选型设计时，矿井年产量A n 和矿井深度H s 为已知条件。
当提升容器的类型确定后，还要选择容器的规格。
在提升任务确定之后，选择提升容器的规格有两种情况：一是选择较大规格的容器，一次提升量较大，则提升次数少。
这样，因为一次提升量较大，所需的提升钢丝绳直径和提升机直径较大，因而初期投资较多。
但提升次数较少，运转费用较少。
二是选择较小规格的容器，情况和上述的相反，因而初期投资较少，而运转费用则较多。
那么，应该如何选择提升容器的规格才是合理的呢?其原则是：一次合理提升量应该使得初期投资费和运转费的加权平均总和最小。
为了确定一次合理提升量，从而选择标准的提升容器，可按以下步骤计算：(1)确定合理的经济速度V j 与一次合理提升量相对应的，有一个合理的经济速度。
经研究证明，合理的经济速度V j 可用下式计算：H V j )5.0~3.0(= （１－１） 式中：H 为提升高度，m ，H=H z +H s +H x ；H z 为装载的高度，m ，H z =18~25m ，H s 为矿井的深度，m ，H x 为卸载高度，m ，H x =15~25m 。
(2)估算一次提升循环时间XT ' θμ+++='a V V H T j j X （１－２） 式中：a 为提升加速度，一般a=0.8m/s2；μ为箕斗低速爬行时间，一般取μ=10s ；θ为箕斗装卸载休止时间，一般取θ=10s 。
矿井提升机选型设计汇总
矿井提升机选型设计汇总一、选型设计原则1.根据矿井特点选择合适的提升机型号和规格。
不同的矿井具有不同的特点，例如矿山的井径、提升深度、产煤量等都会影响到提升机的选型。
因此，在选型设计过程中应根据矿井具体情况选择合适的提升机型号和规格。
2.不仅考虑提升能力，还要考虑安全性能。
提升机的主要功能是提升煤炭或矿石等物料，因此提升能力是选型设计的主要指标。
但是，为了保障矿工的安全，选型过程中还应考虑提升机的安全性能，如防爆、防腐蚀等。
3.考虑维修和运维的便利性。
二、选型设计步骤1.收集矿井的相关数据。
首先，需要收集矿井的相关数据，包括井径、提升深度、产煤量、矿石硬度等。
这些数据将为后续的选型过程提供依据。
2.确定提升能力需求。
根据矿井的产煤量和提升深度，确定提升机的提升能力需求。
一般来说，提升机的提升能力应超过矿井的产煤量，以确保生产过程的顺畅进行。
3.选择合适的型号和规格。
根据提升能力需求和矿井特点，选择合适的提升机型号和规格。
可以参考相关的技术资料和矿山设备供应商的建议，做出选择。
4.考虑安全性能。
在选型设计过程中，要考虑提升机的安全性能，如防爆和防腐蚀等。
可以选择具有安全认证和良好口碑的品牌和型号。
5.考虑维修和运维的便利性。
为方便后续的维修和运维工作，要考虑提升机的维修和运维的便利性。
例如，可以选择易损件更换方便、维修作业空间大等特点的提升机。
三、案例分析以一些矿山为例，该矿山的井径为4米，提升深度为1000米，产煤量为5000吨/天，需要选取一台提升机进行矿石的提升。
四、总结矿井提升机的选型设计是矿山生产中的重要环节。
在选型过程中，应根据矿井的特点选择合适的提升机型号和规格，同时考虑提升能力、安全性能和维修运维的便利性。
通过合理的选型设计，可以提高矿山工作效率，保障矿工的安全生产。
提升系统选型计算
提升系统选型及验算方法一、提升井架井筒利用矿建用凿井井架施工，凿井井架必须能承载井筒装备安装施工荷载，且其天轮平台满足提升悬吊天轮布置的要求。
必要时可采用永久井架施工。
二、提升机井筒装备安装用的提升机，应根据井筒安装的提升方式及提升量进行选择。
必要时可采用矿永久提升机施工。
列出提升机技术参数表（表3.4.3）。
三、提升系统选型验算根据矿建所用提升机或矿永久提升机进行提升能力验算。
（1）、提升绞车凿井提升计算①滚筒直径（D）D≥60ds D≥900δ式中：ds—钢丝绳直径，mm；δ—钢丝绳最粗钢丝直径，mm；②选定提升机型号DT≥D DT—所选提升机的滚筒直径，Mm;③校验滚筒宽度B=｛［（H0+30）/3.14DT］+3｝(ds+ε)≤BT式中：30—钢丝绳试验长度，m；DT—提升机名义直径，mm ；3—摩擦圈数；BT—提升机滚筒宽度，mm;ε—钢丝绳绳圈间隙，取2～3mm ；④计算提升高度H0=H1+H2+H3+H4，m。
其中：H1—井筒深度，mH2—井架高度，mH3—提升天轮半径，mH4—提升天轮梁高度，取0.75m⑤设计选用多层股不旋转钢丝绳作为提升绳，绳重Ps= kg/m，钢丝绳最小破断拉力Q断为kg，配提升钩头，提升钩头应与提升荷载配套。
⑥提升容器自重：吊桶：Q Z=G1+ G2+ G3+ G4；其中：G1—吊桶重量，kgG2—钩头重量，kgG3—滑架重量，kgG4—滑架缓冲器重量，kg⑦提升载荷：Q=最大提升重量，kg；Q绳：提升钢丝绳重：提升高度绳重，kg⑧提升钢丝绳静张力：Q总= Q + Q绳，kg；其中：Q—最大提升重量，kgQ绳—提升高度的钢丝绳重量，kg提升人员时：Q人总= Q Z +n Q人+ Q绳，kg其中：Q1—提升容器总重量，kgQ人—吊桶乘人总重量，取75kg/人Q绳—提升高度的钢丝绳重量，kgn—吊桶乘人数，根据吊桶容积确定以上计算的钢丝绳静张力Q总应小于绞车最大静张力差，可以满足使用。
矿井提升机的选型设计
！
县
Ｃ ｈ ｉ ｎ ａ Ｃ ｈ ｅ ｏ ｒ ｉ ｃ ａ ｌ Ｔ ｒ ａ ｄ ｅ
堂堂
矿井提升机 的选型设计
方 光 阴 乌鲁木齐潞源浩 昌矿 业技术咨询服务有限公司
摘要 ：矿井提升机在矿井 中就担 负着升 降人 员、提 升间物 料、运 送材料 以及升 降设备 、工具等任务 ，它 是联系矿 井地面与井下 的重要运输设备 ，是矿 井重要运输设备之一 。 本文主要 内容是针对立井箕斗提升系统的单绳式缠绕提升 的设计选型 。设计主要 内容有六个部分；①提升容器 的计算与选择：②钢丝绳的计算与选择； ③ 提升机的选择与计算；④提升系统变位质量的计算；⑤提升系统运动学和动力学的计算⑥提升 电动机等效容量计算 关键词：提升机 选型
ｍ ３ ）
ቤተ መጻሕፍቲ ባይዱ
肚 （
＋ ３ ） 刊 ＝
＋ ３ ） （ ３ ２ ＋ ３ ） ＿ ｌ ７ ９ Ｏ ｈ ｍ
经计算 选择提 升机 先择 ２ Ｊ Ｋ ＿ ３ ／ ｎ． ５双 卷简 矿用提 升绞车 。钢丝 强在 卷 筒 上双 层 缠绕 。滚 筒直 径 Ｄ ｇ ＝ ３ ０ ０ ０ ｍ ｍ ： 滚 筒 宽度 Ｂ ＝ １ ５ ０ ０ ｍ ｍ ： 滚 筒 间距 ｂ ＝ ９ ０ ｍ Ⅲ ： 最 大 静 张力 Ｆ ＝ Ｉ ３ ０ Ｋ Ｎ； Ｊ最 大静 张 力 差 Ｆ ｃ ＝ ８ ０ Ｋ Ｎ；最 大提 升 速 度
（ ｏｄ ｒ ＋ｑ ￣ Ｈｔ ） ｇ＝（ ９ ０ ０ ９ ＋３ ． ７ ４ ｘ４ ２ ３ ． ５ ） ９ ． ８ ：１ ０ ４ ／ ０ Ｖ（ １ ３ Ｏ Ⅳ
１ ． １ ＿ ２一次提升时间的估算 钢 丝绳 作用在 卷筒上的最大静张力差
… ＋
＝
第十一章2-矿井提升设备选型计算
②重尾绳
Fjm (m mz n1mph0 n2mq H0 )g Fjc mg H
③轻尾绳
Fjm [m mz n1mp (h0 H ) n2mq Hh ]g Fjc Q H
19:51
天轮的选择计算
13
2、天轮的选择
根据《煤矿安全规程》规定，天轮直径Dt按以下条件确定：
设计依据
1
⑴主井提升 ①矿井年产量An，t/年； ②工作制度：年工作日br，日工作小时t。《煤矿工业设计规 范》规定，br=300天，t=14h； ③矿井开采水平数、各水平井深Hs及各水平的服务年限； ④提升方式：箕斗或罐笼； ⑤卸载水平与井口的高差（卸载高度）Hx，m； ⑥装载水平与井下运输水平的高差（装载高度）Hz，m； ⑦煤的松散密度，t/m3； ⑧矿井电压等级。
3
提升容器计算和选择 提升钢丝绳计算和选择 提升机滚筒直径的计算和选择 天轮直径的计算和选择 电动机功率初选 提升机与井筒相对位置计算 运动学及动力学计算 初选电动机功率的验算 主井提升吨煤电耗及效率计算 副井提升最大班作业时间平衡表制定
19:51
提升钢丝绳的选择计算
4
1．提升钢丝绳的安全系数 根据《煤矿安全规程》的规定，按最大静载荷并
选择卷筒（或摩擦轮）直径D的主要原则是使钢丝绳在卷筒
（或摩擦轮）上缠绕时不致产生过大的弯曲应力，以保证钢 丝绳的一定承载能力和使用寿命。
理论和实践都证明，绕经卷筒和天轮的钢丝绳弯曲应力大小
及其使用寿命，取决于卷筒与钢丝绳直径的比值。《煤矿安全
规程》规定：
缠绕式提升机地面安装DD
80d
1200
井下安装DD
游动天轮轮体制成整体铸钢结构型式，采用光轴，其两端 装有滚动轴承使其轮体既能在轴上滑动，又能随轴一起转 动。
