塑料挤出成型过程中存在的质量问题及解决方法
注塑成型缺陷及解决方法
注塑成型缺陷及解决方法注塑成型是一种常见的塑料加工方法，广泛应用于各行各业。
然而，在注塑成型过程中，可能会出现一些缺陷。
本文将介绍一些常见的注塑成型缺陷，并提供一些常用的解决方法。
1.短-shot（短充）短-shot指的是注塑件的一部分或全部体积没有完全填满模具腔体的现象。
短-shot的原因可能有：-温度不足：熔融塑料的温度不够高，使得塑料的流动性不佳。
-压力不足：注塑机的射出压力不足，无法将足够的塑料材料推入模具中。
解决方法：-提高温度：提高熔融塑料的温度，以增加其流动性。
-增加压力：增加注塑机的射出压力，以确保足够的塑料材料填充模具腔体。
2. Flash（闪边）Flash是指在注塑成型过程中，塑料溢出模具腔体形成的薄膜或边缘。
Flash的原因主要包括：-模具不平整：模具表面存在间隙或损坏，导致塑料从模具表面溢出。
-压力过高：注塑机的射出压力过高，使得塑料在模具闭合时被挤出。
解决方法：-检查模具：检查模具表面是否平整，并修复损坏的部分。
-调整压力：调整注塑机的射出压力，使其在模具闭合时不会挤出塑料。
3. Sink mark（沉痕）Sink mark是指注塑件表面出现的凹陷或不平整的现象。
Sink mark的原因可能有：-塑料收缩：在注塑件冷却过程中，熔融塑料由于收缩而导致表面出现凹陷。
-总量不足：注塑机注入的塑料总量不足，无法填满模具腔体。
解决方法：-调整冷却时间：延长注塑件的冷却时间，使塑料充分收缩并填满模具腔体。
-增加注塑量：增加注塑机的注塑量，确保塑料充分填充模具腔体。
4. Weld line（焊痕）Weld line是指注塑件表面出现的一条或多条由于不同流动方向的熔融塑料相遇而形成的线缝。
Weld line的原因主要包括：-塑料温度不一致：在注塑过程中，熔融塑料的温度不一致，导致相遇处出现冷凝。
-流动路径过长：塑料在流动过程中，由于流动路径过长而冷却，形成焊痕。
解决方法：-调整温度：调整注塑机的温度控制系统，使塑料熔融温度均匀一致。
PVC塑料异型材挤出异常现象的原因及解决思路

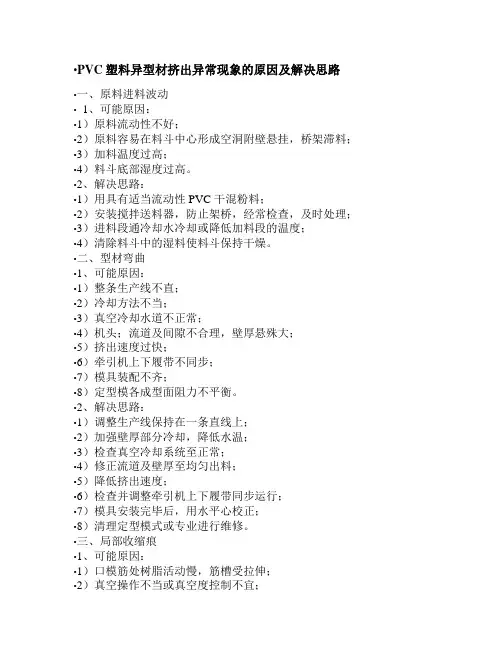

•PVC塑料异型材挤出异常现象的原因及解决思路•一、原料进料波动•1、可能原因：•1）原料流动性不好；•2）原料容易在料斗中心形成空洞附壁悬挂，桥架滞料；•3）加料温度过高；•4）料斗底部湿度过高。
•2、解决思路：•1）用具有适当流动性PVC干混粉料；•2）安装搅拌送料器，防止架桥，经常检查，及时处理；•3）进料段通冷却水冷却或降低加料段的温度；•4）清除料斗中的湿料使料斗保持干燥。
•二、型材弯曲•1、可能原因：•1）整条生产线不直；•2）冷却方法不当；•3）真空冷却水道不正常；•4）机头；流道及间隙不合理，壁厚悬殊大；•5）挤出速度过快；•6）牵引机上下履带不同步；•7）模具装配不齐；•8）定型模各成型面阻力不平衡。
•2、解决思路：•1）调整生产线保持在一条直线上；•2）加强壁厚部分冷却，降低水温；•3）检查真空冷却系统至正常；•4）修正流道及壁厚至均匀出料；•5）降低挤出速度；•6）检查并调整牵引机上下履带同步运行；•7）模具安装完毕后，用水平心校正；•8）清理定型模式或专业进行维修。
•三、局部收缩痕•1、可能原因：•1）口模筋处树脂活动慢，筋槽受拉伸；•2）真空操作不当或真空度控制不宜；•3）冷却水温过高；•4）局部冷却过快。
•2、解决思路：•1）清理口模修正模使口模内筋处流速加快或降低牵引速度；•2）调节真空度，或用夹头工具在灾坯进入定型模前在材料上戳小孔，使型材呈放开式，加强真空吸附；•3）降低水温，提高冷却效率；•4）关小局部冷却水。
•四、型材后收缩率大•1、可能原因：•1）牵引速度偏高；•2）定型模冷却不够；•3）机头温度过高；•2、解决思路：•1）调节牵引速度；•2）提高冷却效率；•3）降低机头温度；•五、制品尺寸、厚度时大时小•1、可能原因：•1）进料波动；•2）电热圈加热不正常；•3）牵引面不稳定，牵引电机打滑或速度波动；•4）混料不均匀；•5）模具间隙发生变化；•6）模头内有物料停滞。
塑料挤出常见缺陷
塑料挤出常见的质量缺陷:1.塑料焦烧塑料焦烧是塑料挤出过程中常见的质量缺陷，其主要表现为：温度显示超高；机头模口有大量烟雾、强烈刺激味，严重时有爆裂声；挤出塑料层有焦粒；合胶缝处有连续气泡；产生的主要原因有：1）温度控制超高达到塑料热降解温度；2）螺杆长期未清洗，积存的焦烧物随熔融塑料挤出；3）加温或停机时间过长，使机筒内塑料长期受热而分解；4）控温仪表失控或失准，造成高温分解；5）挤出机冷却系统未打开，造成物料剪切摩擦过热。
因此在挤出过程中应加强检查加温、冷却系统工作是否正常；挤出温度的设定应根据工艺要求以及螺杆的转速而定；合理控制加温度时间，定期进行挤压系统的清洗。
2.挤出物塑化不良在前面讲到温度控制要求中曾经提到过塑化问题，一般塑化不良主要表现为：挤包层有蛤蟆皮样；塑料表面发乌，无光泽，并有细小裂纹；挤包层在合胶处有明显的线缝；产生的主要原因有：1）温度控制太低，特别是机头部位；2）绝缘或护套料中混有不同性质的其它塑料粒子；3）螺杆转塑太快，塑料未能完全塑化；4）塑料本身存在质量问题。
针对上述原因，应该注意挤出温度控制的合理性；对领用材料的质量和品名应确认；不能一味追求产量而提高挤出速度；加强原材料保管，特别是在塑料干燥工序；合理配模，以增强挤出压力和螺杆回流。
3.挤包层断面有气孔或气泡，其主要产生的原因是：1）温度控制过高（特别是进料段）；2）塑料受潮有水分；3）长时间停车，分解塑料未排除干净；4）自然环境湿度高；5）缆芯内有水或气化物含量过高。
针对上述原因，应合理控制螺杆各段的温度；对所用物料提前预干燥；严格工艺操作要求，提高对塑料塑化程度的评判能力；注意生产环境以及物料保管仓储条件等。
4.挤包尺寸不合格,主要表现为偏芯；护套厚度或外径超差；其主要形成原因有：1) 挤出和牵引速度不稳定；2）缆芯外径变化太大；3）挤出温度过高造成挤出量的减少；4）塑料内杂质过多阻塞于过滤网使塑料流量降低；5）收放线的张力不稳定；6）模芯选择过大（挤压式）或模芯承线区长度太短而偏芯；7）模间距选择不合适；8）挤出机头的温度不均匀；9）挤出模具的同心度未调整好；10）进料口温度过高使进料困难影响料流；针对上述原因，应经常测量护套外径及时调整；合理选配和调整挤出模具；注意收放线的张力变化及时调整；温度的控制应于规定要求一致；5.纵包带粘结强度不合格，主要原因有：1）挤出物温度太低；2）油膏填充过多溢出；3）生产线速度太快，使护套被急速冷却；4）热水槽温度太低，且离模口较近；5）配模拉伸比太小，或配模不合理，使其形成松包；6）纵包带复合膜熔点太高；根据上述原因，应注意配模要求，必要时根据缆芯调整；不能让护套被急速冷却，以提高粘结能力；不能应提高护套定型能力而过分降低机头温度；注意油膏的填充量，以用手指轻触缆芯能刮下薄薄的一层为好。
热塑性塑料注射成型中常见缺陷改善对策
热塑性塑料注射成型中常见缺陷改善对策1.鼓包缺陷：鼓包是指塑料制品表面出现隆起、凹陷等现象。
造成鼓包的原因可能是注塑机压力过高、模具开发板不均匀、塑料熔融不均衡等。
改善对策是合理调节注塑机的压力和速度，仔细调整模具，增加剂量尺寸。
2.短斑缺陷：短斑是指塑料制品表面出现小孔洞或不完整的斑点。
这可能是由于模具中的残留气体造成的，或者是熔融塑料中含有杂质。
改善对策包括使用具有较好流动性的塑料材料、提高塑料熔点来减少气体生成、增加熔融进气口。
3.流痕缺陷：流痕是指塑料制品表面出现沟槽状痕迹的现象，它可能是由于塑料熔融不均匀、模具过热或注射速度过快造成的。
改善对策包括增加塑料的温度，调整模具温度，减少注射速度。
4.尺寸偏差：尺寸偏差是指塑料制品的实际尺寸与设计尺寸之间存在差异。
尺寸偏差可能是由于模具设计不合理、熔融塑料冷却不均匀等原因造成的。
改善对策包括重新设计模具、增加冷却系统、提高塑料的熔融温度。
5.热损失：热损失是指在塑料注射成型过程中，熔融塑料的温度下降过快，导致无法充分填充模具腔体。
改善对策包括增加塑料温度，提高注塑机的注射速度和压力，加热模具等。
6.气泡缺陷：气泡是指塑料制品内部或表面存在充气空洞的现象。
气泡可能是由于塑料材料中含有过多的水分或气体，模具温度不恰当，注射过程中太多的空气进入等原因导致的。
改善对策包括使用低含水量的塑料材料、调整模具和注射过程中的温度、加强模具和注射机的密封性。
7.翘曲缺陷：翘曲是指塑料制品的形状出现变形的现象，通常是由于注射过程中的过度冷凝和收缩造成的。
改善对策包括调整注射温度和注射速度，增加模具的支撑结构，选择具有较小收缩率的塑料材料。
总之，热塑性塑料注射成型中常见的缺陷有很多种，针对不同的缺陷，需要采取相应的改善对策。
通过调整注射机参数、优化模具设计和选择合适材料，可以有效降低注射成型过程中的缺陷发生，提高产品质量。
同时，定期检查和维护设备、监控质量指标的变化也是预防和改善缺陷的必要措施。
塑胶常见不良及解决方法
塑胶常见不良及解决方法塑胶是一种常见的材料，广泛应用于各种行业和领域。
然而，由于塑胶的特性以及制造过程中的一些问题，常常会出现一些不良现象。
本文将重点介绍一些常见的塑胶不良及其解决方法。
1.氣泡：塑膠制品中常見的一種不良現象是氣泡，這會在成品表面或内部形成小气囊。
气泡的形成是由于塑胶熔融时含有的空气或挥发物没有充分释放出来。
解决方法包括降低加工温度、增加熔体压力、增加注射速度和使用抗气泡添加剂等。
2.热胀冷缩：塑胶制品在温度变化下会发生热胀冷缩，导致尺寸变化。
这可能会导致配件无法正常连接或安装。
为了解决这个问题，可以采用材料改性或加工工艺改进，如增加冷却时间、降低注射温度等。
3.白化：白化是指塑胶制品表面或内部出现白色斑点或条纹。
这种现象通常是由于塑胶在注射过程中发生气泡聚集或制品未达到均匀熔融所致。
解决方法包括优化注射工艺、增加熔体压力、使用抗白化添加剂等。
4.热裂纹：热裂纹是指在塑胶产品成型过程中出现的裂纹现象。
这通常是由于塑胶在成型过程中存在过大的应力集中，导致塑胶产生裂纹。
解决方法包括改变模具设计、增加冷却时间、预混塑胶料等。
5.变色：变色是指塑胶制品在使用或储存过程中出现颜色变化。
这可能是由于塑胶材料受到光、热、氧化等外界因素的影响所致。
解决方法包括选择适当的防褪色添加剂、合理储存塑胶制品等。
6.毛刺：毛刺是指塑胶制品表面出现不平整、刺状的小颗粒。
这通常是由于模具表面不平整或注射工艺不当所导致的。
解决方法包括优化模具设计、控制注射压力、调整注射速度等。
7.缩水：缩水是指塑胶制品在冷却过程中发生体积收缩。
这可能导致尺寸偏离设计要求。
解决方法包括优化塑胶成型工艺、增加冷却时间和选择合适的材料等。
8.潜伏期延长：有些塑胶在使用一段时间后会发生不良现象，如变形、断裂等。
这可能是由于塑胶受到环境因素、应力或热老化的影响导致的。
解决方法包括选择合适的材料、控制加工温度、降低应力等。
总结起来，塑胶制品的不良现象可能是由于材料、工艺或环境等多种因素造成的。
塑料成形过程常见的问题及解决办法
塑料成形过程常见的问题及解决办法塑料成形产品，原则上都是依据标准规格要求制造。
但无论如何，它的变化仍是相当广泛的。
有时当生产很顺利进行时会突然产生缩水变形，有裂痕、银纹，或其它缺陷。
在生产时就要从成品发生的问题，来了解判断问题点所在，这是一种专门性技术及经验的累积。
如果我们把成品上的缺失，涵盖在四个主要因素当中，那就是原料、模具设计、成型机及成形条件，有时变更操作条件或模具、机器方面稍作调整，以及过滤所使用的原料，就可以解决问题。
以下就逐一列举成品可能发生的问题，并加以探讨解决之道。
射出成型条件对成型品物性的影响，大致可从四方面来考虑:1.原料；2.成形机；3.模具设计；4.成型条件，具体参考如下：1、缩水塑料品在表面的凹陷、空洞都称为“缩水”，除了会影响产品外观，也会降低成品质量强度。
缩水的原因与成型技术、模具设计及使用塑料均有关系。
不同塑料原料的缩水率，下表为参考数据。
通常易缩水的原料都属于结晶性的，如尼龙、百折胶等等。
在射出过程中，结晶性塑料受热成流体状态，分子呈无规则排列；当射入较冷的模腔时，塑料分子便慢慢整齐排列形成结晶，结果体积缩小小于规定尺寸范围，就是所谓的“缩水”。
各种塑料的缩水率2、射出技术在射出技术控制方面，出现缩水的情况有：压力不足、射出速度太慢、烧口太小成浇道太长等等。
所以在使用射出机时，必须注意成形条件及保压是否足够，以防造成缩水问题。
3、模具及产品设计方面模具的流道设计及冷却装置、对成品之影响也可能是由于塑料之传热能力较低，故距离模壁越远越厚、则其凝固及冷却较慢，应有足够的塑料填满模腔，使射出机的螺杆在射出或保压时，塑料不会倒流而减低压力。
另一方面水面也不能冷却太快，以免半固塑料阻塞流道造成压力下降，引致成品缩水。
不同的模流过程有不同的收缩率，熔融筒的温度控制得宜，可防止塑件过热；延长周期，可确保制品有充分时间冷却。
缩水问题如获适当解决，可提高成品质量，减低次废产品并提高生产效率。
塑胶制品不良及处理方法
塑胶制品不良及处理方法塑胶制品是一个在日常生活中被广泛使用的产品，因其轻便、耐用、易于成型和低成本等特点而受到广泛青睐。
然而，在制造，储存和使用的过程中，可能会出现不良问题。
本文将讨论一些常见的塑胶制品不良和对应的处理方法。
首先，挤塑制品可能出现的一个常见问题是开裂。
开裂可能由于塑胶材料中的应力集中导致，也可能由于温度变化引起的热胀冷缩效应。
解决这个问题的方法之一是增加产品的厚度，以减少应力集中的几率。
另外，可以改变材料的成分，增加韧性，使其更能抵抗温度变化引起的应力。
其次，成型过程中的热流道也可能导致塑胶制品的不良。
热流道是用来将塑胶材料引导到模具中的系统。
不良的热流道设计可能导致产生气泡，留下痕迹或制造不完整的产品。
解决这个问题的方法包括重新设计热流道系统，使其更加均匀，并确保热流道与模具的接触面积充足。
此外，一些塑胶制品可能会出现尺寸不符合要求的问题。
这可能是由于模具的磨损或变形导致的。
解决这个问题的方法包括定期检查和更换模具，以确保其保持良好的形状。
还有一个常见的问题是喷涂塑胶制品表面不良。
这可能是由于颜料或涂层的质量问题导致的。
对策之一是在生产过程中对颜料或涂层进行严格的质量检查，以确保其符合要求。
另外，可以使用更高质量的颜料或涂层，以提高塑胶制品的外观。
此外，塑胶制品也可能出现黄化或变色的问题。
这可能是由于光照、热氧化或污染物导致的。
为了避免这个问题，可以选择具有抗紫外线性能的塑胶材料，或者在最终产品上添加防护层。
总之，塑胶制品在制造和使用过程中可能会出现各种不良。
针对不同的问题，我们可以通过改变材料的成分，重新设计模具或改进生产工艺来解决问题。
此外，定期检查和维护设备也是预防不良的关键。
通过采取这些措施，可以提高塑胶制品的质量和性能，满足消费者的需求。
热塑性塑料注射成型中常见缺陷改善对策
热塑性塑料产品缺陷产生原因及改善对策1、缺胶塑件不足：主要由于供料不足、融料填充流动不良，充气过多及排气不良等原因导致填充型腔不满，塑件外形残缺不完整或多型腔时个别型腔填充不满。
原因分析：⑴注塑量不够、加料量不足，塑化能力不足及余料不足⑵塑料粒度不同或不均⑶塑料在料斗中“架桥”⑷料中润滑剂过多，螺杆或柱塞与料筒间隙大，融料回流过多⑸多型腔时进料口平衡不良⑹喷嘴温度低，堵塞或孔径过小，料筒温度低⑺注射压力小，注射时间短，保压时间短，螺杆或柱塞退回过早⑻注射速度过快或太慢⑼塑料流动性太差⑽飞边溢料过多⑾模温低，塑料冷却快⑿模具浇注系统流动阻力大，进料口位置不当，截面小，形式不良，流程长而曲折⒀排气不良，无冷料井或冷料穴不当⒁脱模剂过多，型腔有水分等⒂塑件壁太薄、形状复杂且面积大⒃塑料内含水分及挥发物多⒄融料中充气多2、缩水2.1、壁厚不均产生的缩水2.2、壁厚均匀，产生缩水，表面有波浪现象3、烧焦4、黑条：产品由入水位置起黑条延伸开来黑点、黑条：由于塑料分解或料中可燃性挥发物、空气等在高温高压下分解燃烧，燃烧物随融料注入型腔，在塑件表面呈现黑点、黑条纹，或沿塑件表面呈碳状烧伤现象原因分析：塑料分解（尤其对热敏性塑料）塑料碎屑卡入柱塞及料筒之间间隙料筒、喷嘴及模具有死角贮料分解料筒清洗不净模具排气不良或锁模力过大进料口尺寸过小，位置不当塑料中或型腔表面有可燃性挥发物水敏性塑料干燥不良，水解变黑料粒不匀，加料量少，料筒近料斗侧温度高，转速高、背压小，塑化时料中充气过多染色不匀有深色物料，颜料变质5、产品的表面光泽不良，成云雾状6、银色条纹：在胶料流动的方向上出现一色线条银丝斑纹：由于料内水分或充气，及挥发物过多，融料受剪切作用过大，融料与模具表面密和不良，或急速冷却或混入异料或分解变质，而使塑件表面沿料流方向出现银白色光泽的针状条纹或云母片状斑纹（水痕迹）原因分析：1. 塑料温度太高、模温高2. 原料中含水分高，有低挥发物3. 注射压力小4. 料中充气，排气不良5. 流道、进料口小，剪切作用大（尤其当模温低，料温低，注射压力高，注射速度快时更大）6. 模具表面有水分，润滑油（此时塑件表面呈白色痕迹）或脱模剂过多，选用不当7. 模温低，注射压力小，注射速度小时融料填充慢，冷却坏，易形成白色或银白色反光的薄层（常有冷痕迹）8. 融料从薄壁流入厚壁时膨胀，挥发物气化与模具表面接触液化成银丝9. 配料不当，混入异料或不相溶料（此时易发生分层脱离）7、流痕：以产品的入水口为中心形成波状表面波纹：由于融料沿模具表面不是平滑流动填充型腔，而是成半固化波动状态沿型腔表面流动或融料有滞流现象原因分析：1. 料温低、模温低、喷嘴温度低2. 注射压力小，注射速度慢3. 冷料井不当，有冷料4. 塑料流动性差5. 模具冷却系统差6. 浇注系统流程长，截面小，进料口尺寸小及其形式和位置不当，使融料流动阻力大，冷却快7. 塑件壁厚薄，面积大，形状复杂8. 供料不足9. 流道曲折、狭窄、光洁度不良8、熔接痕：在产品的孔穴处产生的融合线8.2 入水点的多少也影响熔接痕的数量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料挤出存在问题及解决方法第一节塑料挤出的基本原理塑料加工业是一项综合性很强的技术型产业。
它涉及到高分子化学，高分子物理，界面理论，塑料机械，塑料加工模具，配方设计原理及工艺控制等方面。
挤出理论主要研究塑料在挤出机内的运动情况与变化规律。
挤出机中塑料在一定外力作用下，于不同温度范围内出现的高聚物的三种物理状态，与螺杆结构，塑料性能，加工条件之间的关系。
从而进行合理工艺控制。
以达到提高塑料制品产量与质量的目的。
塑料高分子材料，在恒定的压力下受热时，于不同温度范围内，出现玻璃态，高弹态，粘流态三种物理状态。
一般塑料的成型温度在粘流温度以上。
第二节聚烯烃管道挤出成型工艺控制挤出成型工艺的控制参数包括成型温度，挤出机工作压力，螺杆转速，挤出速度和牵引速度，加料速度，冷却定型等。
1．原材料的预处理聚烯烃是非吸水性材料，通常水分含量很低，可以满足挤出的需要，但当聚烯烃含吸水性颜料，如炭黑时，对湿度敏感。
另外，在使用回料及填充料时，含水量会增大。
水分不但导致管材内外表面粗糙，而且可能导致熔体中出现气泡。
通常应对原料进行预处理。
一般采用干燥处理，也可加相应的具有除湿功能的助剂。
如消泡剂等。
PE的干温度一般在60-90度。
在此温度下，产量可提高10%--25%。
2．温度控制挤出成型温度是促使成型物料塑化和塑料熔体流动的必要条件。
对物料的塑化及制品的质量和产量有着十分重要的影响。
塑料挤出理论温度窗口是在粘流温度和降解温度之间。
对于聚烯烃来说温度范围较宽。
通常在熔点以上，280度以下均可加工。
要正确控制挤出成型温度，必先了解被加工物料的承温限度与其物理性能的相互关系。
找出其特点和规律，才能选择一个较佳的温度范围进行挤出成型。
因此，在各段温度设定应考虑以下几个方面：一是聚合物本身的性能，如熔点，分子量大小和分布，熔体指数等。
其次考虑设备的性能。
有的设备，进料段的温度对主机电流的影响很大。
再次，通过观察管模头挤出管坯表面是否光滑。
有无气泡等现象来判断。
挤出温度包括加热器的设定温度和熔体温度。
加热温度是指外加热器所提供的温度。
熔体温度是指螺杆前段与机头连接间物料的温度。
机筒温度分布，从喂料区到模头可能是平坦分布，递增分布，递减分布及混合分布。
主要取决于材料物点和挤出机的结构。
机头设置温度，为了获得较好的外观及力学性能，以及减小熔体出口膨胀，一般控制机身温度较低，机头温度较高。
机头温度偏高，可使物料顺利进入模具，但挤出物的形状稳定性差，收缩率增加。
机头温度低，则物料塑料不良，熔体粘度大，机头压力上升。
虽然这样会使制品太得较密实，后收缩率小，产品形状稳定性好，但是加工较困难，离模膨胀较大，产品表面粗糙。
还会导致挤出机背压增加，设备负荷大，功率消耗也随之增加。
口模设置温度，口模和芯模的温度对管子表面光洁度有影响，在一定的范围内，口模与芯模温度高，管子表面光洁度高。
通常来讲，口模出口的温度不应超过220度，机头入口的熔体温度为200度，机头入口和出口熔体温差不应超过20度。
因为熔体与金属间较高的温度差将导致鲨鱼皮现象。
过高的熔体温度导致口模积料。
但具体要根据实际情况决定。
熔体温度是指在螺杆未端测得的熔体实际温度，因而是因变量。
主要决定于螺杆转速和机筒设置温度。
聚乙烯管材挤出的熔体温度上限一般规定为230度。
一般控制在200度左右为佳。
聚丙烯管材挤出的熔体温度上限一般为240度。
熔体温度不宜过高。
一般考虑物料的降解，同时温度过高也会使管材定型困难。
3．压力控制挤出过程中最重要的压力参数是熔体压力，即机头压力，一般来讲，增加熔体压力，将降低挤出机产量，而使制品密实度增加，有利于提高制品质量。
但压力过大，会带来安全问题。
熔体压力大小与原料性能，螺杆结构，螺杆转速，工艺温度，过滤网的目数，多孔板等因素有关。
熔体压力通常控制在10-30MPa之间。
4．真空定型真空定型主要控制真空度和冷却速度两个参数。
通常在满足管材外观质量的前提下，真空度应尽可能低，这样管材内应力小，产品在存放过程中变形小。
5．冷却聚乙烯管材挤出成型中冷却水温要求一般较低，通常在20度以下，在生产PPR 管材时，第一段温度可以稍高，后段较低，从而形成温度梯度。
调节冷却水流量也是相当重要的。
流量过大，管材表面粗糙，产生斑点凹坑。
流量过小，管材表面产生亮斑易拉断，如分布不均匀，管材壁厚不均，或椭圆。
6．螺杆转速与挤出速度螺杆转速是控制挤出速率，产量和制品质量的重工参数。
单螺杆挤出机的转速增加，产量提高。
剪切速率增加，熔体表观粘度下降。
有利于物料的均化。
同时由于塑化良好，使分子间的作用力增大，机械强度提高。
但螺杆转速过高，电机负载过大，熔体压力过高，剪切速率过高，离模澎胀加大，表面变坏，且挤出量不稳。
7．牵引速度牵引速度直接影响产品壁厚，尺寸公差，性能及外观，牵引速度比须稳定，且牵引速度与管材挤出速度相匹配。
牵引速度与挤出线速度的比值反映出制品可能发生的取向程度，该比值称为拉伸比，其数值必须等于或大于 1.牵引速度增加，冷却定型的温度条件不变时，牵引速度快，则制品在定径套，冷却水槽中停留的时间也就比较短，经过冷却定型后的制品内部还会残余较多热量，这些热量会使制品在牵引过程中已经形成的取向结构发生解取向，从而引起制品取向程度降低。
牵引速度越快，管材壁厚越薄，冷却后的制品其长度方向的收缩率也越大。
牵引速度越慢，管材壁厚越厚，越容易导致口模与定径套之间积料。
破坏正常挤出生产。
因此，挤出成型中挤出速度与牵引速度必须很好控制。
8．管材的在线质量控制与后处理聚烯烃属结晶聚合物，刚下线管材的性能与管材制品交付使用时的尺寸和性能时有差距的。
主要原因有，一，聚烯烃熔体冷却过程中要发生结晶作用，结晶度及晶型与温度及热历史，放置的时间有关。
第二，刚下线管材的温度通常高于常温。
第三，刚下线的管材内应力较大。
为了达到性能及尺寸的稳定性，一般的聚乙烯管材应下线放置24小时，聚丙烯管材需放置48小时后，可依照相应的标准进行性能测试。
第三节聚烯烃管材生产中常见问题与处理聚烯烃熔体具有粘弹性。
在加工中常出现两种现象，即离模澎胀和熔体破裂。
在此，不详细列解。
下面列出管材生产中常见的异常情况及产生原因和处理方法。
异常情况产生原因推荐解决方法表面暗淡无光1．原料水分2．熔体温度不合适3．挤出机挤出的熔融物料不均匀4．定径套过短5．口模成型段过短1．原料预处理2．调整温度3．增加背压，用较细的过滤网，设计适宜的螺杆结构4．加长定径套5．加长口模成型段。
表面斑点1．原料中有水分2．水槽中的管子上有气泡1．干燥原料2．消除气泡。
调整工艺温度。
外表面呈现光亮透明的块状（俗称眼晴）1．机头温度过高2．冷却水太小或不足，或不均匀1．降低机头温度2．冷却水开大或清理定径套管材光滑外表面规则的斑纹管材趋向粘附定径套加大冷却水流量清理水路或降速管材外表面深的波纹定径套口模没对中对中，保持定径箱与口模在同一轴线内表面粗糙1．原料潮湿2．芯模温度低3．口模与芯模间隙过大。
4．口模定型段太短1．原料烘干，或预处理2．提高温度或延长保温时间3．换芯模4．换定型段较长的口模管内壁波纹状1．挤出机产量变化，下料不稳2．牵引打滑3．管材冷却不均1．降低螺杆喂料区温度。
2．调节牵引气压。
3．调节水路管内壁有凹坑1．原料水分大2．填充料分散性差未塑化，杂质1．原料预热干燥2．换料，调节温度，清洁原料管内壁有焦粒1．挤出机机头与口模内壁不干净2．局部温度过高3．口模积料严重1．清模2．检查热电偶是否正常。
3．清模，适当降低口模温度外径或壁厚随时变化1．挤出速度变化2．牵引速度发生变化或打滑3．下料不稳（回料粒径不均）4．熔体的不稳定性5．冷却不均1．检查牵引机2．适当提高压力3．原料过筛或造粒4．提高料温，降低线速度，增加模口间隙5．清理水路管材壁厚不均1．口模没对中2．口模温度不均3．牵引机，定径套，口模没对中4．定径套与口模距离太远1．调节口模同心2．调节温度3．保持在同一轴线上4．拉近距离熔接缝不良1．口模成型段太短2．熔融温度低3．模头中塑料分散4．机头机结构不合理1．使用较长的口模成型段2．提高料温3．清理模头4．更换或改造管材过早损坏穿孔1．水泡2．气泡4．颜料或填充料分散不良1．干燥原料2．除湿或降低温度3．清洁原料或用过滤网4．调节温度或更换原料管材过早损坏脆性破坏1．料温低2．温度过高，原料分解1．提高料温2．清理模具，降低温度管材开裂1．机头温度低，挤出速度快2．冷却水太大1．升温，降速2．减小冷却水流量管材圆度不好，弯曲1．口模，芯模中心位置不正2．机头温度四周不均3．冷却水离口模太近4．冷却水喷淋力度过大5．冷却水喷淋太小6．水位过高7．牵引机压力过大1．调整同心2．调节温度3．调整冷却水位置4．调节喷头角度5．清理水路7．调节气压。
