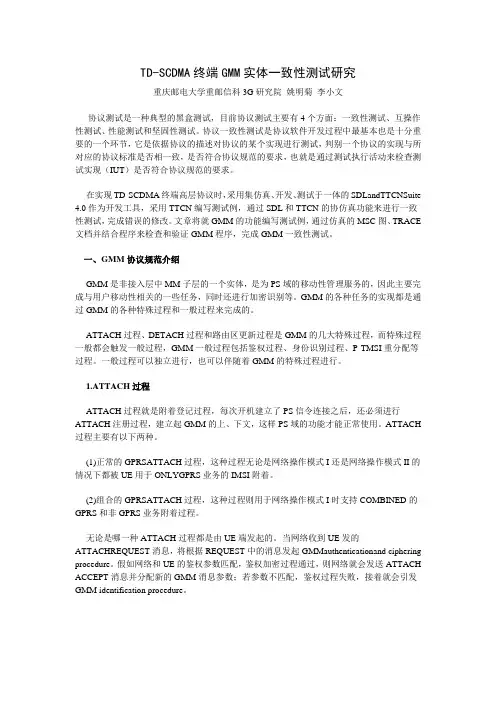

TD-SCDMA终端GMM实体一致性测试研究重庆邮电大学重邮信科3G研究院姚明菊李小文协议测试是一种典型的黑盒测试，目前协议测试主要有4个方面：一致性测试、互操作性测试、性能测试和坚固性测试。

协议一致性测试是协议软件开发过程中最基本也是十分重要的一个环节，它是依据协议的描述对协议的某个实现进行测试，判别一个协议的实现与所对应的协议标准是否相一致，是否符合协议规范的要求，也就是通过测试执行活动来检查测试实现（IUT）是否符合协议规范的要求。

在实现TD-SCDMA终端高层协议时，采用集仿真、开发、测试于一体的SDLandTTCNSuite 4.0作为开发工具，采用TTCN编写测试例，通过SDL和TTCN的协仿真功能来进行一致性测试，完成错误的修改。

文章将就GMM的功能编写测试例，通过仿真的MSC图、TRACE 文档并结合程序来检查和验证GMM程序，完成GMM一致性测试。

一、GMM协议规范介绍GMM是非接入层中MM子层的一个实体，是为PS域的移动性管理服务的，因此主要完成与用户移动性相关的一些任务，同时还进行加密识别等。

GMM的各种任务的实现都是通过GMM的各种特殊过程和一般过程来完成的。

ATTACH过程、DETACH过程和路由区更新过程是GMM的几大特殊过程，而特殊过程一般都会触发一般过程，GMM一般过程包括鉴权过程、身份识别过程、P-TMSI重分配等过程。

一般过程可以独立进行，也可以伴随着GMM的特殊过程进行。

1.ATTACH过程ATTACH过程就是附着登记过程，每次开机建立了PS信令连接之后，还必须进行ATTACH注册过程，建立起GMM的上、下文，这样PS域的功能才能正常使用。

ATTACH 过程主要有以下两种。

(1)正常的GPRSATTACH过程，这种过程无论是网络操作模式I还是网络操作模式II的情况下都被UE用于ONLYGPRS业务的IMSI附着。

(2)组合的GPRSATTACH过程，这种过程则用于网络操作模式I时支持COMBINED的GPRS和非GPRS业务附着过程。

推进TD-LTE终端一致性测试打造国际化产业链

的国际竞争力，从而在演进技术环节上，成比较完整的国际化产业链。从形Ｔ — Ｔ的发展过程中来看，ＤＬＥ目前ＦＤＤＬＥ和Ｔ — ＴＴＤＬＥ是同步发展的，工业在
开发完成测试系统的开发、并由具备ＧＦ资质的第三方实验室使用两种型Ｃ号的终端产品对仪表进行相关验证。
试的内容和要求是由ＧＦ定义的；Ｃ其
图１终端一致性测试工作相关环节及流程
２１世界电ｆｐｃａｏｕ００１８信ｅｉｌｃｓ耩箨ｉ遘ＳＦ《骚
术试验过程中，国内外系统设备和芯
Ｔ —ＴＤＬＥ终端一致性，工作一方面符合产业发展的需求，一方面，在很大另也程度上促进了整个产业的全面发展。
的群体提供平台和桥梁，使双方产品
的开发和成熟能够同步，通过共同的
合作和努力，包括后续的验证与认证
一
致性测试；是协议一致性测试。三终端一致性测试是产品成熟的重
致性行业认证（图１。见）
和信息化部电信研究院进行的ＬＥ技Ｔ
要标志，与此同时，一致性测试能力是否完善、测试覆盖程度达到何种状态，也是整个通信技术成熟以及产业链健全、完善的一种主要体现。３在Ｇ时代，终端一致性测试已经成为代表各种移动通信制式的成熟度的标志性权威测

TD-SCDMA标准与测试-终端一致性测试

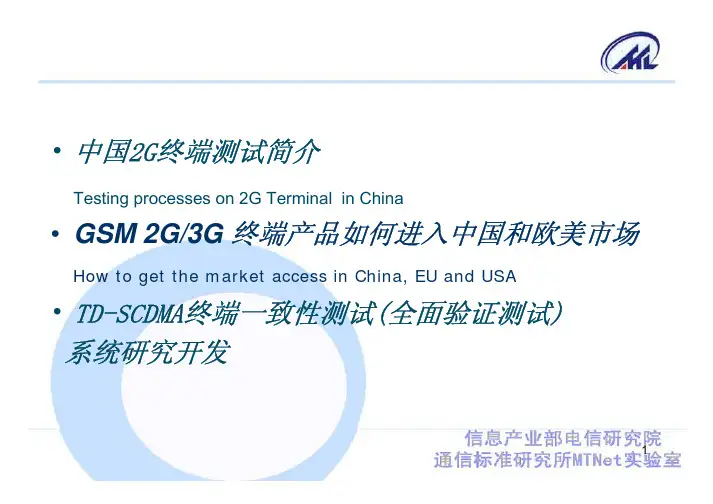

• 中国2G终端测试简介Testing processes on 2G Terminal in China• GSM 2G/3G 终端产品如何进入中国和欧美市场How to get the market access in China, EU and USA• TD-SCDMA终端一致性测试(全面验证测试)系统研究开发1中国2G终端测试简介Testing processes on 2G Terminal in China信息产业部电信研究院通信标准研究所副所长 MTNet实验室主任魏然MTNet,CATR, MII Tel: +86 10 62304754 Fax: +86 10 62304342 weiran@ 2内容Content• 电信设备进网管理通用要求General Requirements of Network Access Licensing (NAL) on Telecommunications Equipment• CDMA设备进网测试要求Network Access Test Requirements on CDMA Equipment• GSM终端进网测试要求Network Access Test Requirements on GSM Terminal3电信设备进网管理通用要求General Requirement on Network Access Licensing(NAL) of Telecommunications Equipment• 信息产业部/原邮电部电信设备实行进网许可制度 MII/Formal MPT applies Network Access Licensing (NAL) system to telecommunications equipment • 2001年起实施新的电信设备进网管理办法 MII applies new Network Access Licensing (NAL) system to telecommunications equipment since 2001 – 电信终端设备 Terminal Equipment – 无线电通信设备 Radio Communications Equipment – 涉及网间互联的设备 Interconnect Equipment between networks4电信设备进网管理通用要求General Requirement on Network Access Licensing(NAL) of Telecommunications Equipment• 企业必须符合国家法律法规和政策规定Manufacturers shall conform to related laws and regulations• 产品必须符合国家相关标准和信息产业部规定Products shall satisfy related standards and MII specifications• 企业应有完善的质量保证体系和售后服务措施Manufacturers shall have a complete quality assurance system and after service steps5进网许可程序Network Access Licensing(NAL) Procedure• 厂家提供各种信息产业部要求的资料A manufacturer submit documents required by MII• 厂家提供检测报告或产品认证证书A manufacturer provide test report or certificate of product audit• 重要产品需进行网上试验和专家评审User trial on network and experts examine also needed for important products详细情况可咨询进网受理中心For detail please contact Telecom.s Equipment Licensing and Processing Office (Tel: +86 10 68094061/62/75 )6列入进网管理的CDMA设备种类CDMA Equipment need Approval of Network Access • • • • • • CDMA移动台 MS CDMA基站子系统 BSS (BSC/BTS) CDMA交换子系统 NSS (MSC/VLR/HLR etc.) CDMA智能网系统设备 WIN(SSP/SCP/IP) CDMA短消息中心 SMS-SC CDMA直放站 Repeater 信息产业部已授权中国泰尔实验室(包括MTNet)对以上产品进行进网检测MII has authorized CATR/TTL lab to carry out NAL test on all above products7CDMA设备进网测试要求--MSNetwork Access Test Requirements on CDMA Equipment -- MS• 无线电发射设备型号核准测试Radio Transmit Equipment Type Approval Test• 进网测试 NAL Test • 型式试验（CDG测试） CDG Test • EMC测试 EMC Test8无线电发射设备型号核准测试--MSRadio Transmit Equipment Type Approval Test--MS• 依据标准: YD/T1050-2000Used Standard: YD/T1050-2000• 测试内容: RF指标Test items: RF parameters9进网测试 NAL Test--MS• 依据标准Used Standard :– – – – – – – – – 1、YD/T1050-2000《800MHz CDMA数字蜂窝移动通信网设备总测试规范：移动台部分》 2、YD/T 1028-1999《800MHz CDMA数字蜂窝移动通信系统设备总技术规范：移动台部分》 3、YD/T856-1996《移动通信手机电源技术要求和试验方法》 4、YD/T998-1999《移动通信手持机锂离子电源及充电器》 5、GB/T2423.8-1995《电工电子产品环境试验第2部分:试验方法试验Ed：自由跌落》 6、GB2423.38-90《电工电子产品基本环境试验规程试验R：水试验方法》 7、GB4943-95《信息技术设备（包括电气事务设备）的安全》 8、TIA/EIA/IS-98-A(1996.4.17)《双模直序列扩频蜂窝移动台推荐性最低性能标准》 9、信科函[2001]48号《CDMA(IS-95A)数字移动电话机进网检验实施细则》10进网测试NAL Test--MS•测试内容Test items:–外观包装appearance & package–基本功能basic functions–无线指标RF parameters–环境适应性试验environmental test–电池性能检验battery performance test–充电器安全性charger safety–寿命试验durable life test1112CDG 测试CDG Test--MS•依据标准Used Standard :CDG 阶段3 （实际网络兼容性测试）CDG 阶段2 （协议一致性测试）CDG 阶段1 （RF 性能测试）CDG 64CDG 283GPP2C.S0031CDG 223GPP2C.S0011IS-98-A 1XIS95EMC测试EMC Test--MS•依据标准Used Standard:YD 1169.1-2001 《800MHz CDMA数字蜂窝移动通信系统电磁兼容要求及测量方法第一部分：移动台及其辅助设备》•包括SAR测试13CDMA设备进网测试要求--BSS Network Access Test Requirements on CDMA Equipment --BSS •无线电发射设备型号核准测试(仅BTS) Radio Transmit Equipment Type Approval Test (BTS only)•进网测试NAL Test•用户试用User Trail14无线电发射设备型号核准测试--BSSRadio Transmit Equipment Type Approval Test--BSS •依据标准: YD/T 1047-2000Used Standard: YD/T 1047-2000•测试内容: RF指标Test items: RF parameters15进网测试NAL Test--BSS•依据标准Used Standard:–1、YD/T 1026-2001《800MHz CDMA数字蜂窝移动通信网接口技术要求：移动交换中心与基站子系统间接口》–2、YD/T 1027-1999《800MHz CDMA数字蜂窝移动通信网接口测试规范：移动交换中心与基站子系统间接口》–3、YD/T 1029-1999《800MHz CDMA数字蜂窝移动通信系统设备总技术规范:基站部分》– 4 、YD/T 1047-2000《800MHz CDMA数字蜂窝移动通信网设备总测试规范：基站部分》16进网测试NAL Test--BSS•测试内容Test items:–外观包装appearance & package–基本功能basic function–无线指标RF parameters–OMC-R 操作维护功能OMC-R Functions–A接口兼容性 A interface Compatibility•需要与2种国内及2种国外MSC进行A接口兼容性测试Need to pass test with 2 domestic and 2 foreign MSC17用户试用User Trail --BSS两种选择：Two Choices•在中国联通的实际网络进行User Trail on China Unicom CDMA Network•在泰尔实验室MTNet进行User Trail on China TTL MTNet Network18CDMA设备进网测试要求--NSS Network Access Test Requirements on CDMA Equipment --NSS •进网测试NAL Test•用户试用User Trail19进网测试NAL Test--NSS•依据标准Used Standard:–1、YD/T 1026-2001《800MHz CDMA数字蜂窝移动通信网接口技术要求：移动交换中心与基站子系统间接口》–2、YD/T 1027-1999《800MHz CDMA数字蜂窝移动通信网接口测试规范：移动交换中心与基站子系统间接口》–3、YD/T 1048-1999《800MHz CDMA数字蜂窝移动通信系统设备总技术规范:交换子系统部分》– 4 、YD/T 1049-2000《800MHz CDMA数字蜂窝移动通信网设备总测试规范：交换子系统部分》–5、YD/T 1031-1999《800MHz CDMA数字蜂窝移动通信网移动应用部分技术要求》–6、YD/T 1052-2000《800MHz CDMA数字蜂窝移动通信网移动应用部分(MAP)测试规范》–7、YD/T 1079-2000《800MHz CDMA数字蜂窝移动通信网No.7ISUP信令技术规范》–8、YD/T 1152-2001《800MHz CDMA数字蜂窝移动通信NO.7信令测试规范—事务处理（TCAP）部分》20进网测试 NAL Test--NSS• 测试内容Test items :– – – – – – – 外观包装appearance & package 基本功能basic functions 业务 service 容量 capacity 信令 signalling(MAP/TCAP/ SCCP /TUP/ ISUP /MTP) OMC-S 操作维护功能 OMC-S Functions A接口兼容性 A interface Compatibility• 需要与2种国内及2种国外MSC进行A接口兼容性测试 Need to pass test with 2 domestic and 2 foreign MSC21用户试用 User Trail -- NSS两种选择：Two Choices • 在中国联通的实际网络进行User Trail on China Unicom CDMA Network• 在MTNet实验室进行User Trail on MTNet Network22列入进网管理的GSM设备种类GSM Equipment need Approval of Network Access • • • • • • GSM移动台 MS GSM基站子系统 BSS (BSC/BTS) GSM交换子系统 NSS (MSC/VLR/HLR etc.) GSM智能网系统设备 WIN(SSP/SCP/IP) GSM短消息中心 SMS-SC GSM直放站 Repeater 信息产业部已授权中国泰尔实验室(包括MTNet)对以上产品进行进网检测MII has authorized CATR/TTL lab to carry out NAL test on all above products23GSM设备进网测试要求--MSNetwork Access Test Requirements on GSM Equipment -- MS• 无线电发射设备型号核准测试Radio Transmit Equipment Type Approval Test• 进网测试 NAL Test • 进网试用(MTNet专业试用部分)Network Access Trail Test• EMC测试 EMC Test24“中国泰尔实验室”是电信研究院各类检测业务的统一品牌可承担各类2G、3G设备/终端进网检测业务25(Only Testing Related department showed in the picture)电信研究院CATRChina Academy of Telecom Research MII 通信标准研究所Institute of Communication Standards Research (Formal RITT)电信设备认证中心（受理中心）Telecom. Equipment Network Access Acceptance Center (CTTL) China Telecom. Technology Lab 泰尔实验室MTNet LabWireless & Radio dept.Mobile LabEMC LabSafety Lab2627• 数字移动通信模拟试验网的构成Consisting of Digital Mobile Simulation Testing NetworkGSM试验网，包括GPRS(通用分组无线业务)、无线智能网(CAMEL)和短消息(SMS)等； CDMA(IS95A)试验网,其中包括无线智能网(WIN), 短消息；第三代移动通信技术试验网（WCDMA/CDMA2000/TD-SCDMA）28292G/3G 终端产品如何进入中国和欧美市场How to get the market access in China, EU and USA信息产业部电信研究院通信标准研究所副所长 MTNet实验室主任魏然MTNet,CATR, MII Tel: +86 10 62304754 Fax: +86 10 62304342 weiran@ 2005-7-22 30内容Content•法定要求Regulatory requirements•认证组织要求Certification schemes•CDMA终端进入国际市场的测试介绍31产品进入市场的要求market access requirements GSM/GPRS/UTRA终端产品检验terminal products法定要求Regulatory requirements认证组织要求Certification schemes欧洲EU中国China美国USA GCF PTCRBGSM 900GSM 1800GPRSW-CDMA (UTRA)GSM 850GSM 1900GPRSW-CDMA 1900GSM 900 GSM 1800 GSM-R GPRS UTRA GSM 900GSM 1800GPRS3GGSM 850GSM 1900W-CDMA……32为什么需要进行产品认证?Why do we need type approvalGCFPTCRB 运营公司和最终用户Operators & end-users FCC (USA)其他国家other countries风险和质量控制risk management & quality policy市场需要marketrequirement认证组织要求requirements ofcertificationschemes政策规定regulatoryrequirements产品整合Integration & Implementation R&TTE(Europe)产品研发R&D33Regulatory Requirements法定要求34法定要求regulatory requirements 法定要求Regulatory Requirements欧洲Europe中国China美国USA....GSM 900/1800 GSM-RUTRA(UMTS)GSM 900GSM 1800GSM 1900GSM 850R&TTE 导则NAL入网许可证FCC联邦通信委员会统一标准: EN 301 511 EN 301 489-1/7 EN 60950/51 EN 50360/61澳大利亚AustraliaGSM 900GSM 1800SAR辐射法规TA型号核准CCC35欧盟政府管制的基本法则the principle of regulatory requirements•有效利用频率Efficient use of the radio frequency spectrum (国家允许的频段national availability of the frequency band)•EMC 电磁兼容性EMC requirements(对不需要的辐射进行限制limits for unwanted emission)•电气安全性Electrical safety(保护人身电气安全to prevent the user from hazardouselectricalbehaviour of the equipment)•人体辐射Human exposure(SAR, 保护人身不受电磁辐射的影响to prevent the user fromtoo high electromagnetic fields)36欧盟对GSM终端的法定要求Regulatory Requirements GSM (Europe)欧盟GSM/GPRS终端法定要求Regulatory Requirements in EUROPE for GSM/GPRS terminals欧洲EUGSM 900GSM 1800GSM-RGPRSR&TTE导则Directive安全认证SafetyEN 60950/51EMC EN 301 489–1/7符合欧洲统一的型号认证标准Compliance to harmonized standards有效利用GSM 频谱efficient use of GSM spectrum:EN 301 511辐射认证SAR EN 50360/50361允许使用CE标记进入欧洲市场Affix CE mark37美国对终端产品的法定要求regulatory requirements (USA)美国法定要求Regulatory requirements in USA for GSM/GPRS terminals美国USAGSM 850 GSM 1900FCC向TCB提交报告Submitto TCBFCC Part 2, 15, 22(850), 24(1900)FCC 911 requirementsTTY requirementsFCC Rule 94-102 *FCC Rule 99-181, Section 255Equipment PCS 1900FCC part 2 & 24 (Radio )SAR (1) 2.1093/24.51 (c)RF Power Output (Radiated &Conducted)2.1046/24.232Modulation Characteristics21,047OCCUPIED BANDWIDTH2.1049CONDUCTED SPURIOUS EMISSION(antenna connector) 2.1051/24.238Field strength of spuriousradiation2.1053/24.238Frequency stability 2.1055/24.235FCC part 15 (EMC)Conducted emission (powerline)15,107* Only for operators(1): Supplement C (Edition 01-01) to OET Bulletin 65 (Edition 97-01)38美国USA (FCC and TCB)•FCC (联邦通信委员会)是美国通信产品唯一的认证机构The only regulatory body in the USA for telecommunicationapprovals is the FCC (Federal Communications Commission)•TCBs是由FCC委派的具体任务执行机构Applications can also be submitted via TCBs. However, the TCB finally submits certificates to the FCC web page•FCC 可以否认TCB 的审核报告The FCC has the possibility to reject TCB approvals39美国USA (FCC and TCB)•FCC 证书包含无线电, 电磁兼容和辐射The FCC certification covers radio, EMC and SAR aspects•电气安全不是政府要求检查的项目, 但UL安全认证已得到市场的认可Electrical safety is not a regulatory requirement, but UL safetycertification is a market requirement•TCB认证比较快(推荐)TCB approvals are much faster (preferred!)40Certification schemes认证组织要求4142GCFPTCRB成员组Steering Group :•GCF-OP (组织管理Organization Procedures)•GCF-OB (预算编制Operating Budget)•GCF-AP (受理程序Application Procedures)•GCF-PD (基本文件Principle Documents)•GCF-AD (定义文档Abbreviations & Definitions)工作组Working Groups:•GCF-CC (认证建议Certification Criteria)•GCF-CC_TC成员组PTCRB :•NAPRD.03 (认证建议Certification Criteria)工作组PVG:•PVG.02 (参考资料及标准Terms and Reference)•PVG.03 (整理所有的RFTs Collection of all RFTs)认证组织结构Certification Organization for GSM/GERAN Terminals认证组织机构(非政府)Certification OrganizationPCS Type Certification Review BoardGlobal CertificationForum认证组织机构(非政府)Certification Organization认证组织结构Certification Organization for GSM/GERAN/3G TerminalsGCFGSM 900/1800 W-CDMA FDD I (UTRA)PTCRBGSM 850 /1900,W-CDMA 1900 PVGPCSValidationGroup协调委员会GCF SteeringGroupGCFSGPTCRB型号审核协调委员会PCS TypeCertificationReview Board GCFWorkingGroups工作组GCF working Group网络运营商NetworkOperators终端生产厂商TerminalManufacturers网络运营商NetworkOperators终端生产厂商TerminalManufacturers4344认证组织要求Certification Requirements for GSM/GERAN TerminalsPTCRBGSM 850 /1900, W-CDMA 1900GSM Test Caseslisted in GSM NANAPRD.03Requirements listed in GSM NA NAPRD.03GCFGSM 900/1800，W-CDMA FDD (UTRA)GERAN TS 51.010TestingQuality AssuranceField Testing GSM Test Cases listed in PRD GCF-CC_TCField Tests in at least five qualified networksDeclaration of “Quality Qualified”based on ISO 9000Manufacturer must maintain compliance folder.GCF compliance can be self-declared MMS Testing OMA test SpecificationOMA test Specification认证组织要求(非政府)Certification RequirementsGERAN TS 51.010TestingMMS Testing DeclarationsManufacturer must supply evidence to CTIA (PTCRB administrator)OTA TestingCTIA OTA Performance Revision 2.045其他地区性的认证要求other local certification requirements在PTCRB 认证的基础上, CTIA 还有以下附加要求:Additionally to the PTCRB certification, CTIA requires the following additional items:•天线测试Antenna testing (从2004年6月1日起,已经成为PTCRB 的一部分。

支持终端一致性测试的TD-SCDMA协议测试平台的构建

支持终端一致性测试的TD-SCDMA协议测试平台的构建摘要本文介绍了协议一致性测试基本理论，提出了一种TD-SCDMA终端协议一致性测试平台的构建方法，描述了该平台的功能、框架结构和实现方法，并举例说明对该测试平台如何使用TTCN实现一致性测试和模拟网络基本功能。

1、引言随着对无线数据业务种类、无线传输速率要求不断增强，第三代移动通信技术及应用得到了迅猛的发展，TD-SCDMA标准及其应用的研究成为3G发展的重头戏。

虽然TD-SCDMA技术已经成熟，但是其产业化的道路依然坎坷，其中终端设备的测试问题已经成为了TD-SCDMA产业化发展的瓶颈。

因此，开展对TD-SCDMA移动终端一致性测试技术[1]的研究，设计针对TD-SCDMA系统的终端测试平台，对准确地验证移动终端设备的各项技术和性能要求具有十分重要的意义。

对终端设备的测试包括：射频指标测试、协议测试[1-3]其他测试。

协议一致性测试是协议测试的基础，即通过观察设备对协议具体实现在不同环境和条件下的反应行为来验证协议实现与相应的协议标准是否一致。

协议一致性测试是一致性测试中的难点。

现有的终端协议一致性测试方案主要有两种：第一种是对协议栈进行完全实现，然后控制协议栈的运行状态完成测试；第二种是对某项具体测试内容使用工具集生成测试用例。

前者可以较简便地实现某一项测试。

但结构体系比较封闭，业务的扩展性和重用性不强，而且整体协议栈开发难度大。

后者具有较强的扩展性但是提高了测试方法实现的复杂度，生成TD-SCDMA测试用例较麻烦，而且重用性差，如果没有对测试用例运行平台很好的设计和对所有测试步骤进行统筹规划作为前提，用例很难配合使用。

本文提出了一个具有实际应用价值的可以支持终端协议一致性测试的TD-SCDMA终端测试系统结构，该系统不仅可以提供协议一致性测试。

而且可以模拟网络的基本业务，并且实现了体系架构模块化以具有标准的接口的灵活扩展方式，具备开放的体系结构。

WCDMA终端射频一致性测试的设计与实现的开题报告

WCDMA终端射频一致性测试的设计与实现的开题报告一、研究背景和意义WCDMA（Wideband Code Division Multiple Access，宽带码分多址）是3G移动通信中一种较为广泛使用的技术，其主要应用在语音通话、数据传输等方面。

而WCDMA终端射频一致性测试是验证WCDMA终端无线电频率性能的过程，其目标是测定不同频率下的输出功率和接收灵敏度是否在规定范围内。

因此，这个测试是WCDMA终端性能测试中至关重要的一个步骤，它不仅有助于确保终端产品的质量和稳定性，还可以保证终端产品在实际使用中的可靠性。

二、研究内容和方法本研究的主要内容是WCDMA终端射频一致性测试的设计和实现。

具体来说，将设计和开发一个测试平台，该平台能够模拟不同的无线信号，以便测试WCDMA终端的无线电频率性能。

该平台的测试流程包括：1. 执行VSWR测试，检查天线的反射损失是否符合要求；2. 测试终端的接收敏感度；3. 测试终端在不同信号强度下的输出功率。

在测试过程中，使用特定的测试工具和算法来测试终端的无线电频率性能，以便得出准确的测试结果。

本研究将使用以下方法：1. 设计和实现WCDMA终端射频一致性测试平台，该平台拥有多种测试模式和测试工具，可以满足不同测试需求；2. 使用实验方法和数据分析技术，收集并分析测试数据，以便深入了解WCDMA终端的无线电频率性能；3. 基于测试结果，探索改进WCDMA终端的无线电频率性能的方法，并提出相应的改进建议。

三、预期结果和意义本研究预计可以得到以下程度的结果：1. 设计和实现一个可靠的WCDMA终端射频一致性测试平台，该平台可以用于测试不同类型的WCDMA终端；2. 验证WCDMA终端无线电频率性能的合格率和信号强度范围，以便提高产品质量；3. 提出可行的改进WCDMA终端无线电频率性能的方法，并为设备制造商和维修人员提供指导；4. 推广WCDMA终端射频一致性测试技术，并对未来3G移动通信技术的发展做出贡献。

TD-SCDMA基站射频一致性测试

WCDMA基站综合测试仪支持对发射机的测试项目包括：最大发射功率，矢量误差幅度(EVM)、码域信道峰值偏差、公共导频功率精度、领带泄露比率(ACLR)、绝对公共导频功率精度、占用宽带、全功率动态范围、功率控制动态范围、功率控制步长、频谱发射模板、频谱监测分析(非 3GPP规范测试项目)和码域分析(非3GPP规范测试项目).图la给出了发射机的测试示意图。 6413 WCDMA基站综合测试仪支持对发射机的测试项目包括参考灵敏度电平,绝对灵敏度,动态范围和上行宽带功率.图1b给出了接收机的测试示意图.
测试的作用
在整个3G产业链的各个阶段，如芯片组的研发，产品的设计以及验证，生产和维修以及在进行网络部署时的网络规划、安装和优化以及不同厂家的设备能够互连互通等，都需要进行许多测试以确保设备正常。
15.1 基站测试
重要性
随着奥运会的召开，第三代移动通信系统离我们的生活越来越近了，中国移动TD-SCDMA的试商用，使我们国人终于有机会在国内就可以享受3G给我们带来的基于高速率数据传输的各种服务；相信不远的将来，另外两种技术 (WCDMA与CDMA2000)也将会走进我们的生活，更加丰富国人对技术的选择性。然而，决定网络是否良好的一个关键因素便是其基站设备的性能。因此如何对其测试，便成为当前热点。
1. 3G终端一致性测试介绍
行业背景
3G终端的成熟与否将是3G能否顺利发展的最大问题,这一点已经成为业内人士的共识。在欧洲 Vodafone、T-mobile等移动通信运营商抱怨电信设备厂商没有能够及时提供合格的终端产品,导致了欧洲3G事业发展延缓。在日本NTTDoCoMo公司在推出3G业务两年多之后,才逐渐解决了3G终端问题,用户数量继而开始飞速增长。

TD-LTE终端RRM一致性测试系统中测试管理软件的实现的开题报告

TD-LTE终端RRM一致性测试系统中测试管理软件的实现的开题报告一、选题背景随着4G技术的普及和TD-LTE通信技术标准的确定，TD-LTE终端RRM一致性测试成为了TD-LTE系统中必不可少的一项重要测试。

TD-LTE终端RRM一致性测试在实际应用中主要用于测试不同厂家的终端设备在TD-LTE网络中的性能表现，以保证TD-LTE系统的稳定性和用户体验。

在TD-LTE终端RRM一致性测试中，测试管理软件是非常重要的一环。

测试管理软件能够实现测试任务的分配、测试进度的跟踪以及测试结果的统计分析。

因此，如何设计和实现一款高效、稳定的TD-LTE终端RRM一致性测试管理软件，具有重要意义。

二、选题意义1.推动TD-LTE技术的发展TD-LTE技术是未来移动通信领域的发展方向，而TD-LTE终端RRM 一致性测试作为TD-LTE系统中必不可少的一项重要测试，对于TD-LTE 技术的发展和推广具有重要的促进作用。

2. 提高测试效率和测试准确性测试管理软件能够实现测试任务的分配、测试进度的跟踪以及测试结果的统计分析，能够提高测试的效率和测试准确性，减少人工测试误差，提高测试结果的可靠性。

3. 为企业提供解决方案设计和实现一款高效、稳定的TD-LTE终端RRM一致性测试管理软件，不仅能够为企业提供解决方案，还能提高企业竞争力和市场份额。

三、研究目标本课题的研究目标为设计和实现一款高效、稳定的TD-LTE终端RRM一致性测试管理软件，满足TD-LTE终端RRM一致性测试的需求，并具备以下特点：1. 与TD-LTE终端RRM一致性测试系统无缝集成。

2. 支持测试任务的分配、测试进度的跟踪以及测试结果的统计分析功能。

3. 可以方便地扩展和升级。

四、研究内容和研究方法1. 研究内容(1) TD-LTE终端RRM一致性测试管理软件功能设计(2) TD-LTE终端RRM一致性测试管理软件系统架构设计(3) TD-LTE终端RRM一致性测试管理软件界面设计(4) TD-LTE终端RRM一致性测试管理软件实现2. 研究方法(1) 系统分析法通过对TD-LTE终端RRM一致性测试系统的分析，确定所需的测试管理软件的功能需求和系统架构设计。

TD-SCDMA终端CC实体一致性仿真测试

ＣＣ实体有助于实现第三代终端手机的研发和商用。
２１一致性测试的原理．
协议一致性测试实质上是利用一组测试序列，在一
ＣＣ是非接入层中Ｃ子层的一个实体，主要完成ＭＣ域基本的呼叫管理功能，Ｓ它的主要功能有：ＭＯＣ（终
端发起的呼叫）的建立，包括普通呼叫和紧急呼叫的建立；ＭＴＣ（网络发起的呼叫）的建立；终端发起的呼叫释放；网络发起的呼叫释放；激活状态时的信令功能：包括用户通知、叫重安排、呼双重业务的支持以及呼叫
上生成。
层，Ｃ的下层是ＭＭ层，Ｃ它为ＣＣ提供ＭＭ连接服务，
２２协议一致性测试的步骤．
一
因此我们选择测试的两个地方，一个是ＳＶＣＬ和ＰＡＬ
ＣＣ的接口处，另一个是ＣＣ和ＭＭ的接口处，模块
致性须试的主要步骤如图１示，详细描述如０所
与设计的ＭＳＣ来分析设计的可靠性。
关键词ＣＣＭＯＣ一致性仿真测试
１引言
Ｆｅｕｎｙｒｑｅｃ）协议控制等功能。
我国提出的Ｔ — ＣＭＡ标准属于ＴＤ（ＤＳＤＤ时分双工）的一种，主要采用了智能天线、联合检测、同步ＣＭＡ、Ｄ低码片速率、多时隙、可变扩频系统、自适应功率调整、信道编码和交织等关键技术。了凸显其与为其他系统相比的优势，第三代移动通信和相关的技术研究迫切重要，而Ｃ（ａｌＣｎｒｌＣＣｌｏｔｏ，呼叫控制）实体
模式修改等功能。以及其他功能：包括带内音和通知
音、呼叫重建、状态询问、ＤＭＦ（ｕｌＴｎｌＴＤａｏｅＭｕｔｉ

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

TD-SCDMA终端一致性测试的意义及实现
【摘要】相对WCDMA和CDMA2000的成熟技术,TD-SCDMA面临着很多的技术难关。

其中,如何保证终端的一致性就是急需解决的问题之一。

文章主要介绍了TD-SCDMA终端一致性测试的基本概念、测试内容以及一致性测试的作用及意义。

【关键词】TD-SCDMA 一致性测试终端
1 引言
TD-SCDMA作为由中国提出的第三代移动通信技术标准,随着国内外通信企业对其投入的不断加大,已经取得了很大的进展。

TD-SCDMA网络的不断完善,使得一些因网络资源缺乏而存在的问题慢慢得到解决。

而终端作为直接面对用户的业务载体,其成熟度还有待进一步提高。

究其原因,除了终端研发技术难度较大之外,测试验证手段,特别是用于对终端进行全面验证测试的一致性测试系统的缺乏,也是制约TD-SCDMA终端走向成熟的一个重要因素。

2终端一致性测试的基本概念
(1)一致性测试的含义
一致性测试是移动终端在商用之前的一个非常重要的测试,也是运营商、手机厂家等非常关注的一项测试。

各种移动通信协议标准都明确定义了在各种理想状态下手机和网络的行为和反应,一致性测试是主要检查手机的行为是否和协议标准规定的一致,从而使得通过一致性测试的手机能得到运营商和设备厂家的信赖。

由图1可以看出一致性测试对产品所起的监督把关作用,由表1可以看出一致性测试在所有认证测试中的重要地位。

(2)一致性测试原理
一致性测试实质上是利用一组特定的测试例,在一定的网络环境下,对待测设备进行黑箱测试,通过比较实际输出与预期输出的异同,判定待测设备在多大的程度上与标准描述相一致,并借此来保证通过一致性测试的设备在不同网络中的表现一致。

同一类待测设备只有在通过了一致性测试后,才能保证在变化的环境中始终都做出同样的处理,从而有效保证在同一个网络内的其他实体不会发生由此带来的异常处理,确保了所有设备在公共部分实现的一致性。

一致性测试更多关注的是某一类设备是否满足一致性原则的要求,即各厂家设备的实现是否一致,关注消息和流程尤其是异常情况的处理流程。

一致性测试规范了手机的技术指标,为手机终端的商用打下了基础,对于自主研发的TD-SCDMA技术显得尤为重要,是对终端最严格的测试。

(3)TD-SCDMA终端一致性测试
TD-SCDMA系统全面满足IMT-2000的基本要求。

它采用不需对称频谱资源的TDD模式以及FDMA/TDMA/CDMA相结合的多址接入方式,同时使用1.28Mc/s的低码片速率,扩频带宽为1.6MHz。

TD-SCDMA系统综合了TDD和CDMA的所有技术优势,具有灵活的空中接口,并采用智能天线(SmartAntenna)、联合检测(JointDetection)、软件无线电(Software Radio)、接力切换(Baton Handover)等先进技术,具有相当高的技术先进性,在三个主流标准中具有最高的频谱效率,在系统容量、抗干扰能力等方面也都具有突出的优势。

TD-SCDMA终端一致性测试是依据TD-SCDMA标准对TD-SCDMA终端在各种可能得到的状态下手机和网络的行为和反应的测试,主要检查TD-SCDMA终端的行为是否和协议标准规定的一致。

3 终端一致性测试内容及其定义
由于TD-SCDMA标准是被国际认可的3G标准之一,所以在无线指标方面大致与其他标准相同,由表2可知,除了在射频一致性测试方面的规范不同外,其它都是一致的。

WCDMA终端射频一致性测试标准为3GPP TS34.121,TD-SCDMA标准为3GPP TS34.122。

主要涉及的方面是发射机特性、接收机特性、无线性能指标、HSDPA性能、HSUPA性能、无线资源管理等终端物理层射频特性的测试。

终端协议一致性测试涉及空中接口的所有协议层,包括控制面和用户面的协议测试,测试例总数达到了几百项。

在3GPP TS 34.123-1中,定义了空闲模式下的协议测试以及空中接口各层的协议测试内容。

声学部分的测试参考的是3GPP TS 26.132和3GPP TS 26.131。

音频一致性测试主要包括发送响度评定值、接收响度评定值、空闲信道噪声、发送灵敏度/频率响应、接收灵敏度/频率响应、侧音掩蔽评定值、稳定度储备、声学回声控制、发送失真、接收失真等。

TD-SCDMA终端USIM-ME接口一致性测试主要依据的规范是3GPP TS 31. 121和ETSI TS102.230,其中前者关注的是应用特性,验证USIM与ME间的信令交互是否符合相关规范。

主要包括:
(1)签约相关过程测试:主要针对IMSI/TMSI的处理过程及接入控制的处理过程进行测试;
(2)安全相关内容测试:主要针对终端在PIN处理、FDN的处理、BDN的处理以及AoC处理等信息流程进行测试;
(3)签约无关功能测试:主要包括电话本处理过程、短消息处理报告等。

ETSI TS102.230则规定了针对电气性能、逻辑特性等各种指标的测试方法。

内容主要包括UICC-终端接口的电气性能、初始通信测试、传输协议测试、独立于的应用的程序等。

4 TD-SCDMA终端一致性测试的作用及意义
移动终端一致性测试始于2G的GSM技术,GSM技术早期对手机进行全面验证的测试被称为最终型号认证(Final FTA,Type Approval),后改称全面型号认证(FTA,Full Type Approval)。

终端通过了FTA测试就被认为达到了GSM技术的要求,具有了能够进行实际应用的能力,才能够申请并获得IMEI并可以作为商品生产。

2001年以来,FTA由强制性的第三方全面型号认证变为由授权测试机构或生产厂商依据GSM认证论坛(GCF,GSM Certification Forum)所列标准和规则进行最终一致性测试,由厂商作一致性测试合格声明并对产品质量全面负责。

在3G进入市场时,GCF更名为全球认证论坛(Global Certifica-tion Forum)。

GSM、CDMA、WCDMA技术均拥有终端一致性测试系统作为终端全面设计的验证手段。

从GSM、WCDMA以及CDMA2000商用化进程中的成功经验来看,一致性测试作为对终端的全面设计验证测试,有着非常重要的作用和地位,终端产品在进入市场前均需要经过严格的全面测试和相应的产品认证。

在政府和运营商的强力支持下,伴随着TD-SCDMA技术的不断成熟,一些国际通信业巨头也都积极地参与到了TD-SCDMA大军之中,产业链中的瓶颈不断地得以破除。

这表明,由我国主导的TD-SCDMA标准已经被国际社会广泛接受,且作为唯一TDD模式下的3G国际标准,其技术的先进性和运营的可操作性已经得到了充分验证。

其次,由于我们掌握TD-SCDMA的核心技术和知识产权,我国企业便有机会参与构建TD-SCDMA产业链的所有环节,TD-SCDMA的贡献不限于移动通信产业,其对半导体、精密仪器制造、软件、芯片、原料、系统集成、电子元器件等领域的行业辐射力也是不可估计的。

从长远发展来看,TD-SCDMA标准也将不再局限于国内应用,此时,一致性测试作为对终端的全面设计验证测试,有着非常重要的作用和地位;一方面使更多的国际芯片商加入到TD-SCDMA芯片的投入和研发之中,另一方面,一些国际手机终端厂商也会更加积极地投入到TD-SCDMA大军中,这无疑会更进一步加快TD-SCDMA的国际化推广,将使中国历史上首次有机会以自己的国际标准为依托,以自主知识产权为纽带,打造一个不受制于任何外部力量的TD-SCDMA产业链。

在人才、智力、信息、安全、应用、管理和技术创新等诸多方面完成高价值的产业积累,并最终带动相关产业的优化。

为了提高对TD-SCDMA终端的全面验证测试能力,推动TD-SCDMA的产业化进程,促进TD-SCDMA产业快速、良性、稳健地发展,进一步提高商用化水平,TD-SCDMA终端一致性测试的作用无疑是非常重要的。

从2007年开始对TD-SCDMA终端进行一致性测试至今,在国家的支持和整个行业的共同努力下,TD-SCDMA终端的软硬件性能都有明显提高,在这短短两年多的时间里,在一致性测试过程中发现并解决大量的技术问题,有效地保障了TD-SCDMA终端基本性能的完善。

当然,随着技术的不断发展,HSUPA、HSPA 等产品的推出,TD-SCDMA终端一致性测试的工作还需要深入进行,仍需行业内相关企业的共同努力。
