《电工学复习题》第一章习题1－1 指出图1－1所示电路中A 、B 、C 三点的电位。
图1－1 题 1－1 的电路1－2 图1－2所示电路元件P 产生功率为10W ，则电流I 应为多少?1－5 图1－4所示电路中，已知电压U 1 = U 2 = U 4 = 5V ，求U 3和U CA 。
1－6 欲使图1－5所示电路中的电流I=0，U S 应为多少？（1V ） 1－7 在图1－6所示三个电路中，R 1 = 5Ω，R 2 = 15Ω，U S = 100V ，I 1 = 5A ，I 2 = 2A 。
若R 2电阻两端电压U ＝30V ，求电阻R 3 。
（17.5欧）1－8 求图1－7所示各电路中的未知量。
1－10 电路如图1－9所示，求A 点的电位。
（-5V ）1－11 求图1－10所示电路中的电压U 、电流I 。
1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。
1－13 在图1－12（a ）（b ）（c ）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a ）（b ）（c ）所示的电路中，电压U 是多少？第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R 3支路的电流I 3及理想电流源两端的电压U 。
图中I S =2A ，U S =2V ，R 1=3Ω，R 2=R 3=2Ω。
（） 2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2-2中I 3。
2-6 图2-4所示电路中，U S1=30V ，U S2=10V ，U S3=20V ，R 1=5k Ω，R 2=2k Ω，R 3=10k Ω，I S =5mA 。
求开关S 在位置1和位置2两种情况下，电流I 分别为多少？（3.75mA ，2.5mA ）2-7 图2-5所示电路中，已知U AB =0，试用叠加原理求U S 的值。
（12.5V ）2-8 电路如图2-6所示，试用叠加原理求电流I 。
（-2.4A ） 2-9 电路如图2-7所示，试用叠加原理求电阻R 4上电压U 的表达式。
电工学习题
第1章直流电路习题参考答案一、填空题：1. 任何一个完整的电路都必须有、和 3个基本部分组成。
具有单一电磁特性的电路元件称为电路元件，由它们组成的电路称为。
电路的作用是对电能进行、和转换；对电信号进行、和。
2. 反映实际电路器件耗能电磁特性的理想电路元件是元件；反映实际电路器件储存磁场能量特性的理想电路元件是元件；反映实际电路器件储存电场能量特性的理想电路元件是元件，它们都是无源元件。
3. 电路有、和三种工作状态。
当电路中电流0R U I S 、端电压U＝0时，此种状态称作，这种情况下电源产生的功率全部消耗在。
4.从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。
二、判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（）2. 电阻、电流和电压都是电路中的基本物理量。
（）3. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（）4. 绝缘体两端的电压无论再高，都不可能通过电流。
（）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（）功率。
A、吸收；B、发出。
2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。
3. 当电流源开路时，该电流源内部（）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。
4. 某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（）A、50mA；B、2.5mA；C、250mA。
四、计算题1.1已知电路如题1.1所示，试计算a、b两端的电阻。
1.2根据基尔霍夫定律，求图1.2所示电路中的电流I1和I2；1.4 根据基尔霍夫定律求图 1.3图所示电路中的电压U1、U2和U3。
1.5 已知电路如图1.4所示，其中E1=15V，E2=65V，R1=5Ω，R2=R3=10Ω。
电工学第一章习题

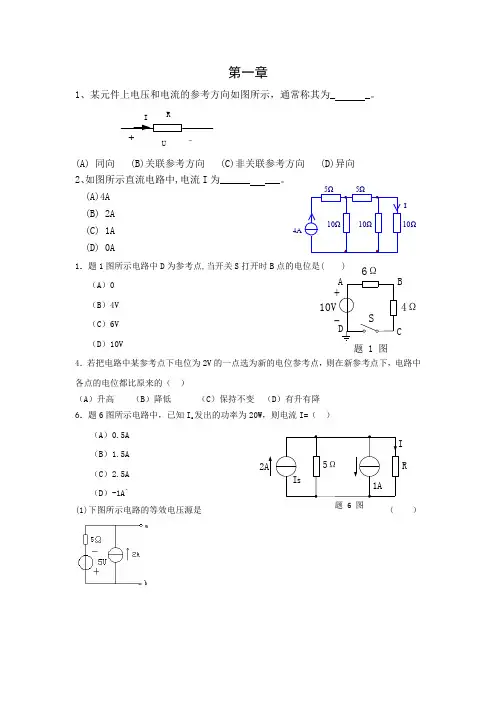

第一章1、某元件上电压和电流的参考方向如图所示，通常称其为_ _。
_UI R(A)同向 (B)关联参考方向 (C)非关联参考方向 (D)异向2、如图所示直流电路中,电流I为______ ___。
(A)4A(B) 2A(C) 1A(D) 0A1．题1图所示电路中D为参考点,当开关S打开时B点的电位是( ) （A）0（B）4V（C）6V（D）10V4．若把电路中某参考点下电位为2V的一点选为新的电位参考点，则在新参考点下，电路中各点的电位都比原来的（）（A）升高（B）降低（C）保持不变（D）有升有降6．题6图所示电路中，已知I s发出的功率为20W，则电流I=（）（A）0.5A（B）1.5A（C）2.5A（D）-1A`(1)下图所示电路的等效电压源是（）I4A10Ω6Ω10V题 1 图4ΩR题 6 图(ａ) (ｂ) (ｃ) (ｄ) 1.题1图所示电路中D 为参考点,当开关S 打开时B 点的电位是( ) A.0 B.4V C.6V D.10V2.题2图所示为某电路中的一条含源支路,已知E =20V ，I =3A ，R =10Ω，则电压U BA = （ ） A.-50V B.-10V C.10V D.50V7. 题7图所示电路中，i s =0时i=2A ，则当i s =8A 时i 为（ ）A.4AB.6AC.8AD.8.4A4. 图4所示电路中R 从4Ω变至0时，电流i 的变化范围是（ ）A.3～4AB.1.75～3.5AC.3～6AD.7～14A 6. 已知图10所示网络N 为容性，端口电压V 15100U ︒-∠= ，网络N 的有功功率P=500W ，5.0cos =ϕ，则电流I 应为（ ）A.A 7510︒-∠B.A 4510︒-∠C.A 6010︒∠D.A 6010︒-∠题7图 图 44．如图所示电路中，I 、U 、E 的参考方向已经给定，三者的关系式为： （ ） （A ）U=E+IR （B ）U=E-IR （C ）U=-E+IR （D ）U=-E-IR1．在右图示电路中，已知U S =2V ，I S =2A 。
第一章电工基础知识试题及答案

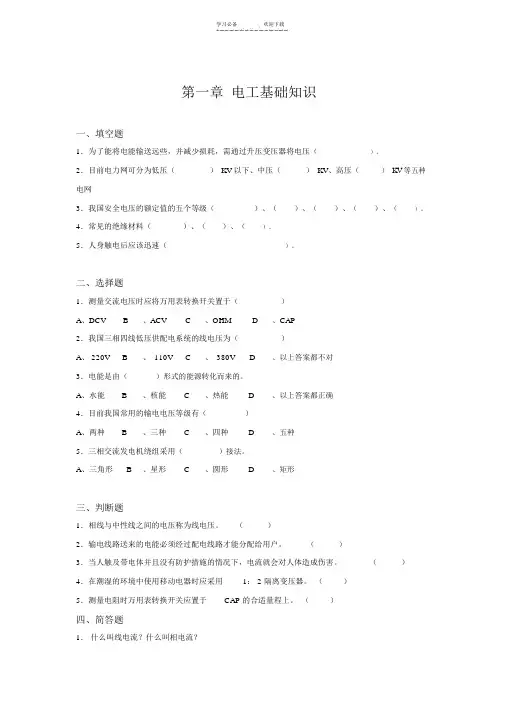

学习必备欢迎下载第一章电工基础知识一、填空题1．为了能将电能输送远些，并减少损耗，需通过升压变压器将电压（）。
2．目前电力网可分为低压（）KV以下、中压（）KV、高压（）KV等五种电网3．我国安全电压的额定值的五个等级（）、（）、（）、（）、（）。
4．常见的绝缘材料（）、（）、（）。
5．人身触电后应该迅速（）。
二、选择题1．测量交流电压时应将万用表转换开关置于（）A、DCVB、ACVC、OHMD、CAP2．我国三相四线低压供配电系统的线电压为（）A、 220VB、110VC、380VD、以上答案都不对3．电能是由（）形式的能源转化而来的。
A、水能B、核能C、热能D、以上答案都正确4．目前我国常用的输电电压等级有（）A、两种B、三种C、四种D、五种5．三相交流发电机绕组采用（）接法。
A、三角形B、星形C、圆形D、矩形三、判断题1．相线与中性线之间的电压称为线电压。
（）2．输电线路送来的电能必须经过配电线路才能分配给用户。
（）3．当人触及带电体并且没有防护措施的情况下，电流就会对人体造成伤害。
（）4．在潮湿的环境中使用移动电器时应采用1： 2 隔离变压器。
（）5．测量电阻时万用表转换开关应置于CAP的合适量程上。
（）四、简答题1．什么叫线电流？什么叫相电流？学习必备欢迎下载2．对称三相负载星形联接电路的特点是什么?3．什么叫做电路？4．单相负载如何接到三相电路上?5．正弦交流电有哪几方面的特点?第一章电工基础知识填空题1、升高2、 1KV 1---10KV 10---330KV3、 42V 36V 24V 12V 6V4、瓷、玻璃、云母、橡胶、木材、胶木、塑料、布、纸、矿物油5、迅速切断电源选择题1、B2、C3、D4、D5、B判断题1、错2、对3、对4、错5、错简答题1、在三相交流电路中，端线( 即火线 ) 中的电流。
在三相交流电路中，每相负载中通过的电流。
2、 (1) 负载对称情况下，电源中点N 与负载中点N′的电位相等；(2) 线电流等于相电流，中线无电流。
电工学（1）习题解答
电⼯学（1）习题解答第1章检测题⼀、填空题（每空1分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。
2、实际电路中的元器件，其电特性往往多元⽽复杂，⽽理想电路元件的电特性则是单⼀和确切的。
3、电⼒系统中构成的强电电路，其特点是⼤电流、⼤功率；电⼦技术中构成的弱电电路的特点则是⼩电流、⼩功率。
4、从元件上任⼀时刻的电压、电流关系上来看，电阻元件为即时元件，电感元件为动态元件，电容元件为动态元件；从能量关系来看，电阻元件为耗能元件，电感元件为储能元件，电容元件为储能元件。
5、线性电路中各⽀路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。
6、电流沿电压降低的⽅向取向称为关联⽅向，这种⽅向下计算的功率为正值时，说明元件吸收电能；电流沿电压升⾼的⽅向取向称为⾮关联⽅向，这种⽅向下计算的功率为正值时，说明元件吸收电能。
7、理想电压源和理想电流源均属于⽆穷⼤功率源，因此它们之间是不能等效互换的。
实际电压源模型和电流源模型等效互换时，它们的内阻不变，等效电压源的电压U S＝I S R I，等效电流源的电流值I S＝U S⁄R U。
8、电源向负载提供最⼤功率的条件是电源内阻与负载电阻的数值相等，这种情况称为阻抗匹配，此时负载上获得的最⼤功率为U S2/4R S。
9、电压是产⽣电流的根本原因。
电路中任意两点之间电位的差值等于这两点间电压。
电路中某点到参考点间的电压称为该点的电位，电位具有相对性。
10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各⽀路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。
这三⼤定律是电路分析中应牢固掌握的三⼤基本规律。
⼆、判别正误题（每⼩题1分）1、⽤理想电路元件及其组合模拟实际电路器件的⽅法称为电路建模。
（对）2、元件上的电压、电流参考⽅向关联时，⼀定是负载。
（错）3、⼤负载是指在⼀定电压下，向电源吸取电流⼤的设备。
电工学课后第1-6章习题答案
2010年《电工学》习题（上）解答 第1章 电路定律及分析方法习题解答一、单项选择题1．图示电阻元件R 消耗电功率10W ，则电压U 为（ A ）。
A ）-5V B ）5V C ）20VUR 题1图2．在图示的电路中，A 点的电位V A 为( C )。
A ）2 V B ）-4 V C ） -2 V－ 2 k 7 k ΩΩ题2图3．在图示电路中，U 、I 的关系式正确的是( B )。
A ）U = (I S + I )R 0 B ）U = (I S －I )R 0 C ）U = (I - I S )R 0R L题3图I 2题4图4．图示电路中电流I 2为( C )。
A ）7AB ）3AC ）-3A5．理想电流源的外接电阻越大，则它的端电压( A )。
A ）越高 B ）越低 C ）不能确定6．图示电路中，用一个等效电源代替，应该是一个( B )。
A ）2A 的理想电流源 B ）2V 的理想电压源 C ）不能代替，仍为原电路2 V题6图7．把图1所示的电路改为图2的电路，其负载电流I 1和I 2将( B )。
A ）增大B ）不变C ）减小221Ω2V 2A图 1图 2+题7图8．图示电路中，供出功率的电源是( A )。
A ）理想电压源 B ）理想电流源C ）理想电压源与理想电流源U4VS题8图S题9图9．在图示电路中，各电阻值和U S 值均已知。
欲用支路电流法求解流过电阻R G 的电流I G ，需列出独立的电流方程数和电压方程数分别为( B )。
A ）4和3 B ）3和3 C ）3和410．在计算线性电阻电路的电压和电流时，用叠加原理。
在计算线性电阻电路的功率时，加原理( B )。
A ）可以用 B ）不可以用 C ）有条件地使用11．在图示电路中，已知U S =12V ，I S =2A 。
A 、B 两点间的电压U AB 为( A )。
A ）-18VB ）18VC ）-6VU I SS+题11图SA题12图12．在图示电路中，当开关S 闭合时A 点的电位V A ( C )。
电工学及电气设备第一章答案(1)终 (1)
1.已知一理想电压源15s U =V ,求其在下列情况下输出的电流和功率：1) 将电源开路。
2) 将电源短路。
3) 接30Ω的负载电阻。
1) 解：开路又叫断路，开路时，电路中的电流为零，相当于负载电阻无穷大，电源的端电压o s U U =，负载的端电压0U '=V ，电源输出的功率为零。
因此，0I =A ,0P =W 。
2) 解：短路时电源端电压为零，负载电阻上的电流也为零，而电源的输出电流d s o I U R =，叫做短路电流。
通常电源内阻很小，故短路电流很大。
因为是理想电压源,0o R =Ω，因此,d I =∞，0P =W 3) 解：150.530Us I R ===A , 150.57.5s P U I ==⨯=W3.把图1-36中的电压源变换为电流源，把电流源变换为电压源。
图1-36解：变换原则：00R R =,0ss U I R =,0S S U I R =4.已知电路如图1-37所示,求a,b 两点的电位及电压。
若在两点间接入一个电阻R ，问R 中有无电流。
图1-37解：201,U =U-IR=20-112=8128a U I R ===A ⨯+总V ，8a V =V16=2,U 1624844b U I U IR R ==A =-=-⨯=+总V ，8b V =V 880ab a b U V V =-=-=V ，若接入一个电阻R ，R 中无电流。
5.已知节日彩灯的电阻为20Ω，额定电流为0.1A ,问应有多少只这样的灯泡串联,才能把它们接到220V 的电源上? 解: 220.1200.2,=2200.122P I R W P UI W ==⨯==⨯=总221100.2P n P ===总（只） 6.一直流负载,额定电压5V,,问应串联多大电阻才能把它接到9ν的电源上使用,并求串联电阻的功率。
解：5950.025*******.025U U I R R I '-===A ===Ω， 40.0250.1R P U I '==⨯=W7.某电阻负载接到220V 的电源上时，电流为2.2A ，问应串联多大电阻才能使电流为1A ，这个串联电阻至少应有多大功率？ 解；1220220100===2202.21U U R R I I ===ΩΩ'总，2221-2201001201120120R R R P I R ==-=Ω==⨯=总，W8.将两只额定电压都为110V ，额定功率分别为60W 及25W 的灯泡串联接到220V 的电源上，灯泡能否正常发光？为什么？若将两只相同的灯泡串接到220V 电源上又如何？解：不能。
电工电子技术第一章习题答案
10A
4Ω
5Ω
此时有： I3 =10A*4Ω /（2Ω +4Ω +5Ω ）=40/11A
（4）保留 4V 理想电压源，其余部分按理想电压源短路，理想电流源开路处置，由此 可得下图： I4 2Ω + 4V 5Ω 4Ω
由于上图不能形成电流，故 I4 =0. 综合以上，利用叠加定理： IX =I1 +I2 +I3 +I4 =20/11A-45/11A+40/11A+0=15/11A=1.364A 1-16.试求如图电路中的电流 I。 3Ω 1A 4Ω 20Ω 16V + 8Ω 解：利用戴维南定理 （1） 首先求等效电阻 R0 ，将理想电压源视为短路，理想电流源视为开路，如下图： R0 3Ω U1 3Ω
2Ω I1 4Ω + 20V 5Ω
此时通过整个电路的电流 I1 可得 I1 =20V/（2+4+5） Ω =20/11A （2）保留 5A 理想电流源，此电流方向与正方向相反，其余部分按理想电压源短路，理 想电流源开路处置，得下图： I2 2Ω
4Ω
5A
5Ω
此时可得： I2 =（-5）A*9Ω /（2 Ω +4Ω +5Ω ）=-45/11A （3）保留 10A 理想电流源，电流方向与正方向一致，其余部分按理想电压源短路，理想电 流源开路处置，得下图： I3 2Ω
此时通过整个电路的电流i1可得i120v2452011a2保留5a理想电流源此电流方向与正方向相反其余部分按理想电压源短路理想电流源开路处置得下图
电工电子技术第一章习题答案
1-1.电路如题所示，求图中的 u,i 或 R。
解：(a)电压与电流同向，则 R=
