机房通风系统配置方案

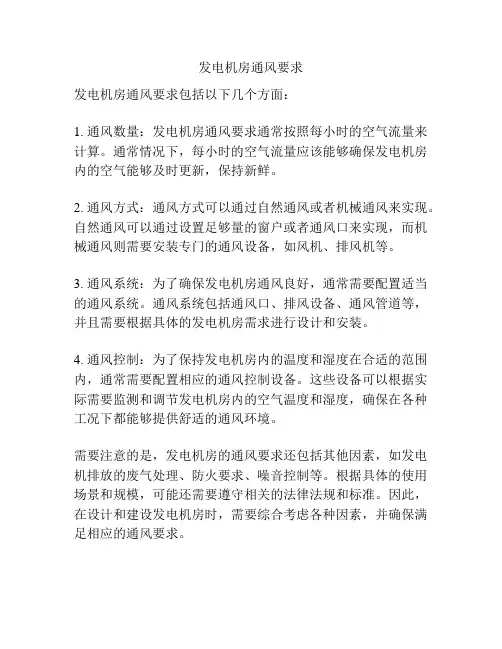

发电机房通风要求
发电机房通风要求
发电机房通风要求包括以下几个方面：
1. 通风数量：发电机房通风要求通常按照每小时的空气流量来计算。
通常情况下，每小时的空气流量应该能够确保发电机房内的空气能够及时更新，保持新鲜。
2. 通风方式：通风方式可以通过自然通风或者机械通风来实现。
自然通风可以通过设置足够量的窗户或者通风口来实现，而机械通风则需要安装专门的通风设备，如风机、排风机等。
3. 通风系统：为了确保发电机房通风良好，通常需要配置适当的通风系统。
通风系统包括通风口、排风设备、通风管道等，并且需要根据具体的发电机房需求进行设计和安装。
4. 通风控制：为了保持发电机房内的温度和湿度在合适的范围内，通常需要配置相应的通风控制设备。
这些设备可以根据实际需要监测和调节发电机房内的空气温度和湿度，确保在各种工况下都能够提供舒适的通风环境。
需要注意的是，发电机房的通风要求还包括其他因素，如发电机排放的废气处理、防火要求、噪音控制等。
根据具体的使用场景和规模，可能还需要遵守相关的法律法规和标准。
因此，在设计和建设发电机房时，需要综合考虑各种因素，并确保满足相应的通风要求。

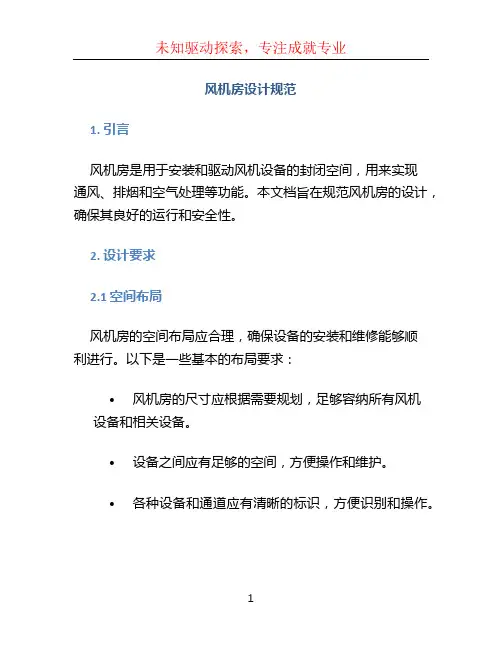

风机房设计规范
风机房设计规范1. 引言风机房是用于安装和驱动风机设备的封闭空间，用来实现通风、排烟和空气处理等功能。
本文档旨在规范风机房的设计，确保其良好的运行和安全性。
2. 设计要求2.1 空间布局风机房的空间布局应合理，确保设备的安装和维修能够顺利进行。
以下是一些基本的布局要求：•风机房的尺寸应根据需要规划，足够容纳所有风机设备和相关设备。
•设备之间应有足够的空间，方便操作和维护。
•各种设备和通道应有清晰的标识，方便识别和操作。
2.2 通风和通风系统风机房应具备良好的通风系统，确保空气流通和温度控制。
以下是一些通风要求：•风机房应设置通风窗或通风设备，以实现空气流通。
•通风系统应能够适应不同季节和温度变化的需要。
•通风系统应具备过滤功能，以防止灰尘、油烟等有害物质进入风机房。
2.3 安全性风机房的设计应考虑安全性，防止事故和危险的发生。
以下是一些安全要求：•风机房应设置可靠的防火系统，包括火灾报警器和灭火器等。
•设备应有防护措施，以防止人员误入或接触到运行中的风机设备。
•风机房的电气系统应符合相关安全标准，确保其可靠性和防护。
3. 设备选型风机房的设备选型应根据需求和使用环境进行。
以下是一些常用的设备：•风机：根据需要选择适当类型和规格的风机，包括离心风机、轴流风机等。
•排风设备：可选用排风扇、排风罩等设备，确保通风效果。
•过滤设备：根据需要使用过滤器，过滤空气中的灰尘和有害物质。
•控制设备：可选用自动控制系统，实现风机的自动调节和监控。
4. 维护和管理风机房的维护和管理是确保其正常运行和安全性的关键。
以下是一些维护和管理的要点：•定期检查风机设备和通风系统，确保其正常运行。
•清洁风机房和设备，包括清除灰尘和油污等。
•定期更换过滤器和其他易损件，保证其有效工作。
•建立维护记录和维护计划，及时跟踪和处理问题。
5. 总结风机房的设计规范对于设备的运行和安全性至关重要。
本文档介绍了风机房的设计要求，包括空间布局、通风系统、安全性、设备选型以及维护和管理等方面的内容。
机房排烟通风工程方案
机房排烟通风工程方案一、项目背景随着信息化的快速发展，数据中心和机房逐渐成为各行各业不可或缺的重要设施。
而随着大数据、云计算、人工智能等新兴技术的应用，机房的运行负荷和热量也越来越大。
因此，机房的通风排烟系统的设计和建设显得尤为重要，不仅关系到机房内部设备的稳定运行，还关系到机房的安全和人员的健康。
二、工程目标1.提高机房内部环境的通风效果，降低机房内温度和湿度，确保设备的安全运行；2.设计合理的排烟系统，提高机房内的火灾安全性，保障人员的生命安全；3.满足机房运行的需要，减少对环境的影响，保护自然资源。
三、设计原则1.按照国家标准和行业规范进行设计，确保系统的安全可靠；2.降低机房内部的温度和湿度，提高设备的工作效率；3.确保排烟系统与消防系统的联动，提高机房内的火灾安全性；4.保证机房内部通风排烟系统运行的经济性和环保性。
四、设计方案1.通风系统设计(1)机房内部设置多个通风口，根据机房的实际情况进行布局，确保通风系统的密闭性和完整性；(2)设置通风风机，通过风道将室外新风送入机房，并将机房内部的饱和空气排出；(3)采用空调系统进行辅助通风，根据机房的负荷和环境温湿度进行自动调节，确保机房内部的温度和湿度在适宜范围内；(4)设置新风和排风口，通过风道将机房内的空气进行循环，确保机房内部的空气新鲜。
2.排烟系统设计(1)设置排烟风机，将一旦发生火灾时产生的烟雾排出机房，保证人员的安全逃生；(2)设置排烟口，将排出的烟雾通过排烟管道排出到室外，避免对室内环境和设备的影响；(3)采用联动式排烟系统，与消防系统联动，确保一旦发生火灾时，排烟系统能够自动启动，排出烟雾。
3.控制系统设计(1)设置通风和排烟系统的控制装置，实现系统的自动化管理；(2)采用PLC控制系统，与机房的监控系统联动，根据机房内的温湿度和负荷情况进行自动调节；(3)设置手动控制装置，确保在紧急情况下能够手动控制通风和排烟系统的运行。
机房新风系统技术参数
二、以上全部设备合计
226,780.00
第5页
三、运输安装调试费=全部设备总合计*30% 四、税金=(全部设备总合计+运输安装调试费)*6%
五、系统工程总价=全部设备总合计+运输安装调试费+税金
68,034.00
17,688.84
312,502.84
第6页
第7页
第8页
第9页
注:以人民币结算，保修一年,终身维护,欢迎来人来电洽谈业务,价格优惠.
总价（元） 3,600.00 5,200.00 8,800.00
总价（元） 2,700.00 11,600.00 4,800.00 11,920.00 19,920.00
第4页
6 送风口UPVC风管（包括管件） Ø110
辅材（电线、胶水、固定支架
7
等）
(5)、排风口管材及其附件
序号
设备名称
规格型号
1
可调式送风口
DLC100
2
主机出风口UPVC风管（包括管 件）
Ø200
3 主机出风口PVC铝箔复合软管 Ø200
4
分支UPVC风管（包括管件） Ø160
5 主干与分支PVC铝箔复合软管 Ø125
6 送风口UPVC风管（包括管件） Ø110
8
铝塑板
定制
辅材（电线、胶水、固定支架
9
等）Hale Waihona Puke 100米1
批
数量 10 20 10 40 40 100 1 1
3.1.1开拓者（KITOZER）简介
开拓者（KITOZER）是国内空气品质（IAQ）领域起步最早、规模最大、自主知识产权最多的国家大型企业。
3.1.2开拓者（KITOZER）新风机组功能特点

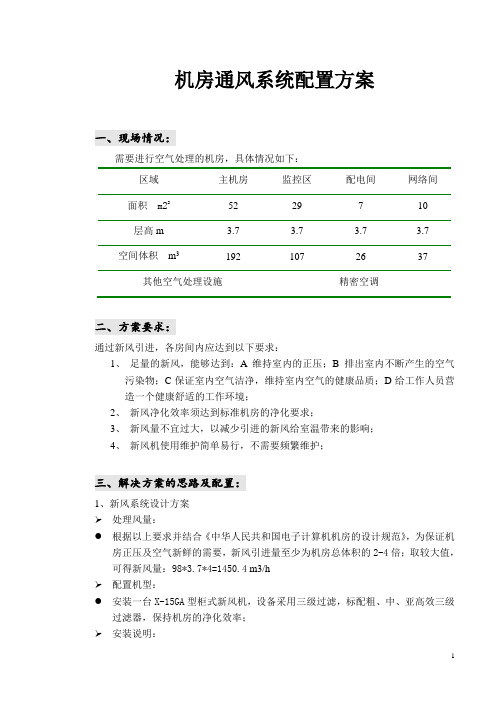

机房通风系统配置方案
机房通风系统配置方案一、现场情况：需要进行空气处理的机房，具体情况如下：区域主机房监控区配电间网络间面积 m2252 29 7 10层高m 3.7 3.7 3.7 3.7 空间体积m3192 107 26 37 其他空气处理设施精密空调二、方案要求：通过新风引进，各房间内应达到以下要求：1、足量的新风，能够达到：A 维持室内的正压；B排出室内不断产生的空气污染物；C保证室内空气洁净，维持室内空气的健康品质；D给工作人员营造一个健康舒适的工作环境；2、新风净化效率须达到标准机房的净化要求；3、新风量不宜过大，以减少引进的新风给室温带来的影响；4、新风机使用维护简单易行，不需要频繁维护；三、解决方案的思路及配置：1、新风系统设计方案➢处理风量：●根据以上要求并结合《中华人民共和国电子计算机机房的设计规范》，为保证机房正压及空气新鲜的需要，新风引进量至少为机房总体积的2-4倍；取较大值，可得新风量：98*3.7*4=1450.4 m3/h➢配置机型：●安装一台X-15GA型柜式新风机，设备采用三级过滤，标配粗、中、亚高效三级过滤器，保持机房的净化效率；➢安装说明：●将新风机安装在空调设备间内，选择合适位置距地180mm处开300*400mm新风口，做防雨百叶风口直接从室外采集新风。
新风机直接送风至空调回风口处，经空调温湿度处理后，由地板下送风至各区。
为在万一发生火灾时，隔绝室内外空气流通，在新风引进风道上安装电动防火阀，一旦发生火情，自动隔断室内外空气流通。
➢特点：●引进新风，保障机房的洁净要求、正压要求；●对新风采取粗效过滤器、中效过滤器、亚高效过滤器三级过滤器；大大提高过滤器的容尘量，过滤效率更高，维护周期更长，结构更紧凑。
●新风经过空调温湿度处理后送风，送风更均匀；风量三速可调，可根据机房专用空调总送风量调节；●过滤器堵塞失效后，设备会感应到并自动报警，保障设备正常工作；●柜式机型，美观大方，安装、维护较其他形式更为方便；2、排风系统设计方案●机房需要正压和洁净的空气环境，排风量不得过大，同时排风要防止室外污风倒流，必须做好密闭。
数据中心机房建设之通风系统方案范本
数据中心机房建设之通风系统方案范本总体设计思想与原则·安全性、可靠性；·先进性、成熟性；·实用性、易于管理性；·灵活性和可扩展性；·国际标准性；·环保、节能、舒适性；·整体规划、合理布局，适合现场状况与功能需要。
设计依据1)《电子计算机机房设计规范》GB50174-932)《电子计算机场地通用规范》GB/T-2887-20003)《电子计算机机房施工及验收规范》SJ/T30003-934)《计算机场地安全要求》GB9361-885)《采暖通风与空气调节设计规范》GBJ19-876)所选设备及材料的有关资料7)机房建筑平面图及设计要求设计范围主机房的新风系统；机房排风系统；机房消防排气系统；监控中心的新风系统设计目标新风系统的分区与选型计算为达到机房空气环境洁净、可控的要求，在新风系统的设计上，要求对每一独立的空调处理分区，均应有独立的新风系统。
本项目中，主机房均作为一个独立的空调处理分区处理。
新风量的计算根据机房新风设计规范，新风量取以下三者的较大值：1．不少于空调循环风量的5％；2．按工作人员每人需新风40m3／h计算；3．维持室内正压所需风量；新风机的安装1．新风机安装在新风室内，通过管道引到机房空调侧的吊顶上。
2．在新风机就近的外墙（窗）上开风口安装防雨百叶，直接从室外采集新风。
为在万一发生火灾时，隔绝室内外空气流通，在新风引进风道的室内侧安装电动防火阀，一旦发生火情，自动隔断室内外空气流通。
3．新风经新风机处理后，再经由管道、方形散流器送到专用空调风口处。
4．为防止冷凝水的产生，管道采用20MM厚的橡塑板进行保温。
5．新风机的控制器安装在室内墙壁上，防火阀的控制由消防中控统一控制。
排风及事故排烟系统排风装置为了维持机房区一定的正压，在机房门上隔墙处安装余压阀（W*H=400*150MM）,每1000m3/h新风量配置一个；平时做室内外压差保护，消防时起泄压作用，压差设置在10Pa。
机房新风机方案
1.安全可靠：确保新风机系统的稳定运行，降低故障风险。
2.高效节能：优化系统设计，降低能源消耗。
3.环保舒适：提高机房空气质量，为工作人员提供良好的工作环境。
4.合规规范：遵循国家相关法律法规及行业标准。
三、方案设计
1.新风机选型
-根据机房面积、设备发热量、温湿度等参数，选用高效节能的新风机设备。
四、实施与验收
1.设备安装：由专业技术人员按照设计方案进行安装，确保新风机正常运行。
2.系统调试：安装完成后，进行系统调试，确保新风机满足设计要求。
3.验收标准：验收内容包括设备安装、系统调试、运行效果等，确保方案达到预期目标。
五、运行与维护
1.定期检查：对设备进行定期检查，发现问题及时处理。
2.清洁保养：定期对新风机进行清洁，保持设备正常运行。
（2）大风量：保证机房内空气流通，提高空气质量。
（3）低噪音：运行噪音控制在标准范围内，不影响机房正常工作。
（4）易维护：便于日常清洁、检查及维护。
2.安装位置
新风机安装位置应考虑以下因素：
（1）靠近机房主要发热设备，便于热量及时排出。
（2）远离机房主要进风口，避免气流短路。
（3）留有足够的空间，便于日常维护。
（2）配电：设置独立的配电箱，便于日常维护和管理。
（3）保护：设置过载、短路、漏电等保护装置，确保设备安全。
四、实施与验收
1.设备安装：由专业技术人员进行安装，确保新风机正常运行。
2.调试：安装完成后，进行系统调试，确保新风机满足设计要求。
3.验收：验收内容包括设备安装、系统调试、运行效果等，确保方案达到预期目标。
五、运行与维护
1.定期检查：对设备进行定期检查，发现问题及时处理。
机房通风系统及智慧机房建设方案
通风系统按照工作原理可以分为自然通风和机械通风两种方式。
添加标题
自然通风是利用室内外温度差异和风力等自然动力，通过合理设计通风口的位置和形状，实现室 内外空气交换；机械通风则是通过风机等机械设备强制送风或排风，以达到通风换气的目的。
节能：利用自然风力进行通风，减少能源消耗。 环保：不产生噪音和空气污染，对环境友好。 高效：能够快速排除机房内的热量和有害气体，保持空气清新。 智能：可与智慧机房建设方案相结合，实现智能化控制和管理。
概念：智慧机房是一种基于物联网技术，集设备监控、能源管理、环境 监控、视频监控于一体的机房智能化管理系统。
优势：提高机房设备运行效率和可靠性，降低能耗和运维成本，实现机 房环境的实时监控和预警，提高机房设备运行安全性和稳定性。
智能监控系统 智能安防系统
智能管理系统 智能环境控制系统
建设智慧机房的意义 智慧机房的定义
降低机房温度 排出机房异味 补充新鲜空气 保持机房空气湿度
定期检查：确保通 风系统正常运行， 及时发现并解决潜 在问题
清洁维护：定期清 洁通风系统，防止 灰尘和污垢堆积， 影响散热和空气质 量
更换滤网：定期更 换通风系统的滤网 ，确保空气流通畅 通，防止灰尘和污 染物进入机房
运行监测：实时监 测通风系统的运行 状态，及时发现问 题并进行处理，确 保机房环境良好
题。
添加标题
智能化管理：随着 物联网、大数据等 技术的不断发展， 未来机房通风系统 及智慧机房建设方 案需要更加智能化， 能够实现实时监测、 智能控制等功能。
添加标题
绿色环保：随着社 会对环保意识的提 高，未来机房通风 系统及智慧机房建 设方案需要更加注 重绿色环保，采取 更加高效、环保的
技术和设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机房通风系统配置方案
机房新风计算说明
概述
新风作为机房空调调节设计中的重要组成部分，
具有如下重义1.维持机房内的正压，有利于保持机房内恒定的空气环境；保持机房的洁净
2.稀释室内不断产生的空气污染物（设备、人员、建筑材料），防止空气品质变坏；随着时代的发展，计算机设备对环境的要求越来越低，但机房内的人员却越来越多（或者说机房办公室化），因此，新风系统对于机房的意义越来越向后者侧重；需要进行空气处理的机房，必须确定到机房的面积，净高（静电地板到吊顶的高度），机房内设备的多少，人员的多少，所选
设备的安装形式也是由机房情况所确定的。
二、机房对新风处理的要求：
1.洁净度：高于50万级的洁净度（大于0.5um的粉尘粒子，不于18000粒/升）；室外大气一般含尘量为百万级至千万级之间，因此，相应的过滤器净化效率应在90%以上，因此新风的净化效率至少在中效以上，即配置的过滤器至少是中效以上；
2.安装形式：根据现场情况灵活选择哪一种安装方式的新风机：
1) 外墙可以较灵活的开新风采集口的，可以选择柜式新风机；
2)吊顶空间较大的，可以选择吊式新风机；
3)空间面积充裕的可以采用新风小室形式。
4)尽量采用柜式新风处理系统，这样新风机的工作状态直观，操作维护都方便，免得未
来使用中的很多麻烦。
3.温度：新风处理后引入室内的温度应与室内回风温度相仿，才不至于较大影响室内温度，
造成局部的冷热不均。
1)现在较多的做法是将新风直接和专用空调回风混合后送入室内，现在机房专用空调大
多为下送上回型，将新风混全回风后即对新风做了温湿度处理也不会引起机房内局部
温差较大的问题；
2) 另一种就是配置温度预处理型新风机，主动对新风做温度处理，最大限度的保障新风
温度和机房内的回风温度接近。
4. 湿度：新风是影响室内湿度的主要因素风的引进直接相关，新风的湿度采用单独处理是较
好的方式。
5．风速：
1)直接送风时，风速不应超过3m/s；室内气流速度大致不得超过1m/s(不准确)；进风口风速不得超过3m/s；
2) 总风量÷3600（每小时换算到秒）÷3 = 风管截面积
3) 可根据截面积判断所做风管的尺寸。
以800风量的新风机为例：4) 800÷3600÷3 = 0.074 则风管可以做到350*200的大小，也可以做到400*200的大小，只要保障截面积和所算得风管截面积相近即可。
6. 气流组织：
1) 合理的气流组织才能达到机房内有效的通风；气流组织的基本原则是全面通风不留死角；特别要注意：新风口应避开排风口，否则有可能引起机房内的死循环，即新风引进后直接被排风排走；
2) 新风口开置位置也不能离门口过进，否则也有可能造成送风的循环不好；
3) 新风口设置位置一定要整体考虑机房内的整体情况，原则上每
40-60平米开设一个新风口比较合理。
7. 消防防火：
安装防烟防火阀，与消防自控系统联动；
8. 与其他机房子系统的配合，尤其与空调系统的配合；
三、新风设计标准：
按《电子信息系统机房设计规范》（GB50174-2008）要求，空调系统的新风量应取下列两项中的最大值：
1. 按工作人员计算，每人40m3/H；
2. 维持室内正压所需风量。
但实际上，根据以上二种条件计算的新风量往往不够准确；
1. 由于室内的设备多少、建筑结构、人员多少等条件在不同的机房各不相同，因此按总送风量计算的新风量不尽准确；
2. 新风的作用除了保持正压外，往往是保证室内空气的品质，避免发生污染物积聚空气品质霉变，因此人员多少也不能有效反映机房内合理的新风量；
3. 维持室内正压的需要。
维持室内正压的数值是在工业洁净车间、实验室的设计规范基础上修改而来的，由于机房的密封无法向洁净车间那样严格，因此很难准确估算机房内的漏风面积，因此对于维持具体数字的正压要求，其风量是很难计算的。
通常是根据经验估算。
因此，在机房设计时实际的新风需要量的计算中，一般是采用经验值的计算方法：按照室内容积的循环次数来计算。
对于新风量的设计也增加了新的考虑：即稀释设备、人员、建筑材料不断产生的室内空气污染物，维持人员对健康的空气环境的需要。
即人对健康空气的需要。
根据这种需求的变化，新风量的设计标准就在逐步的提高：根据经验值：不同的机房环境，2-6次的新风量系数能较好的满足各方面的需求。
