管道材料工程规范G 30
国家高速公路网连霍高速(G30)西安至宝鸡改扩建工程
杨凌职业技术学院学生顶岗实习典型案例系别：交通与测绘工程系姓名：卢斐专业班级：测量07016班学号：07Y033021615 指导教师：孙茂存完成时间：2010年6月15日一、企业性质中国中铁一局桥梁工程有限公司（原桥梁工程处），是经国家建设部核准的国家一级建筑施工企业；是一个以桥梁专业为主的综合性土木建筑企业；是原铁道部基建系统工程局中唯一的专业桥梁施工队伍，经营范围为铁路综合工程、公路综合工程、桥梁工程建筑、市政工程建筑、设备安装、加工制造、修理、租赁、经营、物资供销、仓储、商业贸易等。
具有桥梁工程专业承包一级资质，公路工程施工总承包一级资质，公路路基专业一级资质，市政公用工程施工总承包一级资质，土石方工程专业承包一级资质。
已通过质量、环境、职业健康安全管理体系认证。
二、工程概况B-C03标段起于阿房宫枢纽立交终点，接B02标段终点（0+857），终点止于沣河以西，与B04标段起点（K6+400）相接，本标段长5543m，全线为高架桥。
沿线经过落水村、冯联村、冯三村、高桥严家渠等主要村镇，主要河流为沣河，设计车速为120Km/h，路面宽度（双向八车道）为42m。
本标段25m箱梁边跨74跨，中跨143跨。
其中边跨边梁296片，边跨中梁740片；中跨边梁572片，中跨中梁1430片；29m箱梁边跨2孔，中跨1孔。
其中边跨边梁8片，边跨中梁20片，中跨边梁4片，中跨中梁10片。
本标段桥梁主要为25m 的预应力箱梁，采用场内预制然后架设施工。
设计采用先简支后连续体系，单幅桥横向架设7片箱梁，其中中跨中梁高1.4m，腹板厚0.18～0.25米，预制中梁顶板宽2.4米，边梁顶板宽2.85米，箱梁底宽1.00米。
桥梁平面设计线形通过现浇墩顶楔形连续段形成，并通过边防撞护栏来调整。
三、工作任务合同段：西宝改扩建工程B—C03标段编号：006--2目前，制梁台座纵向四排均已开挖，7个制梁台一组已硬化基础及制梁台座4组。
钢管管件标准
钢管管件标准应用标准体系4.1国际上常用的标准体系4.1.1德国及前苏联应用标准体系4.1.2美国应用标准体系(ANSI)4.1.3日本应用标准体系(JIS)4.1.4国际标准化组织（ISO）的应用标准体系4.1.5英国和法国应用标准体系4.2国内常用的标准体系4.2.1石化行业应用标准体系4.2.2化工行业应用标准体系4.2.3机械行业应用标准体系4.2.4国家应用标准体系4.2.5 压力管道应用标准体系配伍4 应用标准体系目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。
因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。
应用标准体系。
一个管系（路）中各元件所用系列标准的集合。
这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。
这些标准通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。
这些标准中尤其以管子标准和法兰标准最具代表性，它们是其它应用标准的基础。
下面以管子标准和法兰标准为主，介绍应用标准。
目前，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。
因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的其它标准体系而导致错误。
世界各国应用标准大体上分为两大类:◆管子----即钢管外径系列分为国际通用系列（大外径系列）英制管；国内常用系列（小外径系列）公制管（或米制管）◆法兰：欧式法兰和美式法兰压力等级：PN 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0 MPa 欧式法兰（DIN）压力等级：PN 2.0 5.0 6.8 10.0 15.0 25.0 42.0 MPa 美式法兰（ANSI）CL 150 300 400 600 900 1500 2500 Psi由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。
管道材料等级
地用于其它目的.
(1G03-2)
项目名称:新疆新能3万吨/年多晶硅项 主项名称:全厂 目
管道材料等级
A1B
图号 15069-00H1100-G-300
版次 0 3/99
2016-5-19
用途 见注2
支管连接表
15069-00H1100-G-501
腐蚀裕量
热处理 公称直径
50 - 300 350 - 800
15 - 40
A105
50 - 300
WCB
CL150 RF CL150 RF
VSFA1B01 VSFA1B02
球阀/BALL VALVE
15 - 125
WCB
150 - 200
WCB
CL150 RF
VBFA1B01
3
CL150 RF
VBFA6B01
3
止回阀/CHECK VALVE
15 - 40
A105,LIFT
半管接头/HALF COUPLING
15 - 40
20
CL3000 SW
GB/T14383(I)
8字盲板/SPECTACLE BLIND
15 - 600
20
CL150 WAFER-RF SH/T3425
软管接头/HOSE COUPLING
15 - 40
304
法兰/FLANGE
15 - 40 50 - 600 700 - 800
50 - 300
20 SMLS
350 - 800
Q235B SEAM
MATCH MATCH
BW
GB/T12459(I)
BW
GB/T13401(I)
管帽/CAP
管道单线图代号及规则2011
管道代号编号规则及含义4”— PL -- 1 -- S6 – 800 - 0402 — IP – 1 – 41A （1）（2）（3）（4）（5）（6）（7）（8）（9）管道组合号（管道代号）由7个单元组成，这7个单元依次是：（1）管道尺寸；（2）物料代号；（3）管道等级；（4）材料代码；（5）装置区域；（6）管线序号；（7）隔热或隔声代号；（8）垫片等级；（9）垫片材料。
（1）管道尺寸一般标注公称尺寸，以英寸为单位，只注符号，不注单位。
（2）物料代号工艺物料代号辅助、公用工程物料代号（3）管道等级1： 150LB3： 300LB6： 600LB7： 1500LB9： 900LB（4）材料代号A : 铝C : 碳钢D : 双相钢R : 铬S : 不锈钢S3 : 304S4 : 304LS5 : 316S6 : 316LS7 : 317LG30 : G30合金--------注“1”HB-2 : HAST –B--2HC : HAST –C276G : 镀锌N : 镍合金Zr : 锆合金SC : 蒸汽/冷凝水用碳钢T : TUBING 透平管注“1”哈斯特洛依（HASTELLOY）镍基合金哈斯特洛依合金是镍-钼，镍-铬-钼系合金。
早期的（Ni60-Mo19-Fe20）哈斯特洛依A解决了耐蚀合金领域内耐盐酸腐蚀的问题。
但它只能用于70℃以下的盐酸腐蚀。
适当提高钼并降低铁而发展的哈斯特洛依B(0Ni65Mo28Fe5V)和哈斯特洛依B2(00Ni70M028)，则可用于沸腾温度下任意浓度的盐酸，甚至在硫酸、氢氟酸中也有良好的耐腐蚀性。
哈斯特洛依B2因超低碳量含量，其耐蚀性比哈斯特洛依B优良。
哈斯特洛依B3是一个增加的牌号，热稳定性比B2好。
同样具有卓越的抗盐酸、硫酸、醋酸和磷酸及其它非氧化性环境腐蚀的能力。
哈斯特洛依A、B、B2Ni-Mo合金在盐酸中有良好的耐蚀性，但在加有氧或氧化剂的介质中，则耐蚀性显著下降。
TSGG3001—锅炉安装改造单位监督管理规则
TSGG3001—锅炉安装改造单位监督管理规则特种设备安全技术规范TSGG3001—2004中华人民共和国国家质量监督检验检疫总局颁布2004年6月28日目录第一章总则………………………………………………………………………(1)第二章许可证级别及单位位的基本条件 (1)第三章锅炉安装改造许可程序……………………………………………………(2)第四章监督管理……………………………………………………………………(3)第五章附则 (3)附件l锅炉安装改造单位的人员基本要求………………………………………(4)附件2锅炉安装改造单位的工装及检测设备基本要求…………………………(5)附件3锅炉安装改造单位的质量管理体系基本要求 (6)第一章总则第一条为了加强锅炉安装改造监督管理，规范锅炉安装改造许可工作，保障锅炉安装改造质量和锅炉安全运行，根据《特种设备安全监察条例》（以下简称《条例》）的有关规定，制定本规则。
第二条凡在我国境内从事《条例》规定范围内锅炉及锅炉范围内管道的安装改造工作的单位必须取得国家质量监督检验检疫总局（以下简称国家质检总局）颁布的《特种设备安装改造维修许可证》（以下简称许可证），且只能从事许可证范围内的锅炉安装改造工作。
已获得锅炉制造许可的锅炉制造企业可以改造本企业制造的锅炉和安装本企业制造的整（组）装出厂的锅炉，无需另取许可证。
锅炉安装改造的许可工作中的受理、审批由锅炉安装改造单位所在地的省、自治区、直辖市质量技术监督部门负责。
注：整（组）装出厂的锅炉是指锅炉本体承压件已在制造厂内组焊完毕，在安装现场不进行承压件组焊工作的锅炉。
第三条各级质量技术监督部门负责监督本规则的实施。
第二章许可证级别及单位的基本条件第四条锅炉安装改造许可证级别划分如下：级别l23许可安装改造锅炉的范围参数不限额定出口压力≤2.5MPa的锅炉额定出口压力≤1.6MPa的整（组）装锅炉；现场安袭、组装铸铁锅炉注：对于从事较单一工作范围的锅炉安装改造单位，可申请单项范围的许可，如：限安装（或改造）、限铸铁锅炉等。
管道代号对照

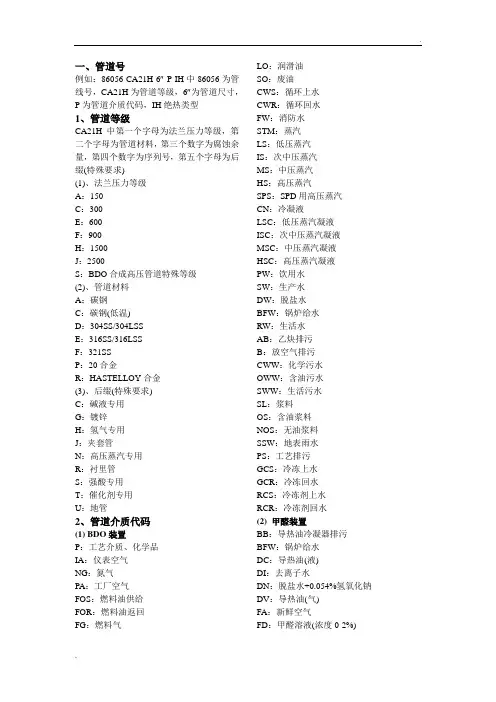

.一、管道号例如：86056-CA21H-6"-P-IH中86056为管线号，CA21H为管道等级，6"为管道尺寸，P为管道介质代码，IH绝热类型1、管道等级CA21H中第一个字母为法兰压力等级，第二个字母为管道材料，第三个数字为腐蚀余量，第四个数字为序列号，第五个字母为后缀(特殊要求)(1)、法兰压力等级A：150C：300E：600F：900H：1500J：2500S：BDO合成高压管道特殊等级(2)、管道材料A：碳钢C：碳钢(低温)D：304SS/304LSSE：316SS/316LSSF：321SSP：20合金R：HASTELLOY合金(3)、后缀(特殊要求)C：碱液专用G：镀锌H：氢气专用J：夹套管N：高压蒸汽专用R：衬里管S：强酸专用T：催化剂专用U：地管2、管道介质代码(1) BDO装置P：工艺介质、化学品IA：仪表空气NG：氮气PA：工厂空气FOS：燃料油供给FOR：燃料油返回FG：燃料气LO：润滑油SO：废油CWS：循环上水CWR：循环回水FW：消防水STM：蒸汽LS：低压蒸汽IS：次中压蒸汽MS：中压蒸汽HS：高压蒸汽SPS：SPD用高压蒸汽CN：冷凝液LSC：低压蒸汽凝液ISC：次中压蒸汽凝液MSC：中压蒸汽凝液HSC：高压蒸汽凝液PW：饮用水SW：生产水DW：脱盐水BFW：锅炉给水RW：生活水AB：乙炔排污B：放空气排污CWW：化学污水OWW：含油污水SWW：生活污水SL：浆料OS：含油浆料NOS：无油浆料SSW：地表雨水PS：工艺排污GCS：冷冻上水GCR：冷冻回水RCS：冷冻剂上水RCR：冷冻剂回水(2) 甲醛装置BB：导热油冷凝器排污BFW：锅炉给水DC：导热油(液)DI：去离子水DN：脱盐水+0.054%氢氧化钠DV：导热油(气)FA：新鲜空气FD：甲醛溶液(浓度0-2%).FG：甲醛气(浓度0.1-10%)FM：甲醛溶液(浓度2.1-56%)FW：工业水GL：乙二醇HS：高压蒸汽HC：高压蒸汽凝液LS：低压蒸汽LC：低压蒸汽凝液ME：甲醇NA：25%氢氧化钠NG：天然气OD：废液排放P：工艺液PG：工艺气体PW：工艺水RG：循环气(浓度小于0.1%的甲醛气) RWR：冷冻回水RWS：冷冻上水VG：放空气CH：化学品(3) 乙炔清净ACE：乙炔DOW：生活水IW：工业水LD:清净下水(乙炔凝液)N：氮气PSUA：98%浓硫酸WW：废水WCA：含乙炔水(4) 提氢A：工艺空气BO：排污液HY：氢气VT：放空气SC：蒸汽冷凝液MW：补充水系统PW：生产生活水系统IW：低压给水FW：高压消防水CNS：清净下水系统RD：雨水系统、事故消防水系统3、绝热类型ET：电伴热JS：蒸汽夹套管ST：蒸汽伴热IA：隔音IC：保冷IH：保温IS：人设防护FS：泡沫二、设备位号BA-80：乙炔净化BY-81：BYD合成BS-82：BDO合成BC-83：BDO浓缩+丁醇回收BR-84：BDO精馏Y-86:公用工程P：泵MX：搅拌器R：反应器C：压缩机E：换热器D：贮槽T：贮罐V：塔J：喷射器S：排放池FS：火炬F：过滤器L：起重机/装车鹤管SL：消音器PA：加药系统三、PID02：乙炔清净03：提氢04：甲醛装置05：BDO装置10：空压制氮、冷冻站.四、图号解释解释：前两位为工段号，三四位为专业，1、工段00：厂区外管00-**-0500厂区外管00-**-0501：1#管廊00-**-0502：2#管廊00-**-0503：3#管廊00-**-0504：4#管廊02：乙炔装置02-**-0000：乙炔装置02-**-0100：电石储运02-**-0101电石卸车02-**-0102：筒仓02-**-0103：筒仓除尘02-**-0104：破碎楼02-**-0105：1#栈桥02-**-0106：2#栈桥02-**-0107：3#栈桥02-**-0300：乙炔清净02-**-0500：乙炔气柜02-**-2100：乙炔装置内管廊03 制氢装置03-**-0100：制氢工序03-**-0900：装置内地下管网04：甲醛装置04-**-0100：甲醛框架04-**-0200：甲醛中间罐区04-**-0300：甲醛装置内管廊05：BDO装置05-**-0100：乙炔供应+BYD合成05-**-0101：BYD反应框架05-**-0102催化剂厂房05-**-0103催化剂储罐框架05-**-0104板框压滤机厂房05-**-0105乙炔循环压缩机厂房05-**-0106：BYD精馏05-**-0200：BDO合成05-**-0201：合成厂房05-**-0202：压缩厂房05-**-0300：BDO提浓05-**-0301：BDO提浓及精馏框架05-**-0302：丁醇提浓及精馏框架05-**-0400：BDO精馏05-**-0500：中间罐区05-**-0700：BDO装置内管廊05-**-0900：乙炔净化05-**-1000：辅助设施+冷冻站09**-0000 公用工程09-**-0100：循环冷却水站09-**-0101：冷却塔09-**-0102：循环水泵房09-**-0200：脱盐水站10-**-0000：辅助设施10-**-0100：冷冻站10-**-0200：空压制氮站10-**-0201：空压制氮厂房10-**-0300：中央控制楼及分析楼10-**-0500：储运设施10-**-0501：成品罐区（液体罐区）10-**-0502：泡沫消防10-**-0503：汽车装车站10-**-0700：生产生活消防水站10-**-0701：综合泵站10-**-0800：回用水处理站10-**-0900：全厂火炬10-**-1000：综合仓库10-**-1100：综合维修10-**-1200：泡沫消防站10-**-1400：换热站10-**-1600：污水收集10-**-1604：污水收集泵房2、专业11：热工15：安全/消防/卫生30：总体31：粉体工程40：化工工艺41：工艺系统42：管道46：管道材料49：分析化验50：自控61：建筑62：结构70：暖通80：给排水/化水90：电气。
常用钢管国家标准
常用钢管国家标准常用钢管国家标准2010-04-20 09：50聊城市金德钢管贸易有限公司---0635-8884224 0635-2993006常年经营无缝钢管，流体管，结构管，高压锅炉管。
直缝焊管，离心浇铸钢管序号标准号标准名称主要牌号国家标准1 GB3087-1999低中压锅炉用无缝钢管10、20 2GB/T3090-2000不锈钢小直径无缝钢管0Cr18Ni9、00Cr19Ni10、0Cr18Ni10Ti、0Cr17Ni12Mo2、00Cr17Ni14Mo2、1Cr18Ni9Ti 3GB/T3094-2000冷拔异型无缝钢管10、20、35、45、Q295、Q345、Q390等4 GB/T3639-2000冷拔或冷轧精密无缝钢管10、20、35、45 5GB5310-1995高压锅炉用无缝钢管20G、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoVG、1Cr18Ni9等6 GB/T5312-1999船舶用碳钢和碳锰钢无缝钢管320、360、410、460、490 7GB6479-2000高压化肥设备用无缝钢管20、16Mn、15MnV、10MoWVNb、12CrMo、15CrMo、1Cr5Mo、12Cr2Mo、12SiMoVNb等8 GB/T8162-1999结构用无缝钢管20、45、Q345、40Cr、12CrMo、35CrMo、30CrMnSi等9 GB/T8163-1999输送流体用无缝钢管10、20、Q295、Q345 10 GB/T 9711.1-1997石油天然气工业输送钢管交货技术条件第1部分：A级钢管L210、L245、L290、L320、L360等11 GB/T 9711.2-1999石油天然气工业输送钢管交货技术条件第2部分：B级钢管L245NB、L290NB、L360NB、L415NB等12 GB/T 9711.3-2005石油天然气工业输送钢管交货技术条件第3部分：C级钢管L245NC、L290NC、L360NC、L415NC等L245NCS、L290NCS、L360NCS、L415NCS等13 GB9948-1988石油裂化用无缝钢管20、12CrMo、15CrMo、1Cr5Mo、1Cr19Ni9等14 GB13296-1991锅炉、热交换器用不锈钢无缝钢管0Cr18Ni9、1Cr19Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、1Cr17等15 GB/T14975-2002结构不锈钢无缝钢管1Cr18Ni9、1Cr18 Ni9Ti、1Cr17、1Cr13等16 GB/T14976-2002输送流体用不锈钢无缝钢管0Cr18Ni9、1Cr18Ni9Ti、0Cr13等17 GB/T17396-1998液压支柱用热轧无缝钢管20、35、45、27SiMn、30MnNbRE 18 GB18248-2000气瓶用无缝钢管37Mn、34Mn2V、30CrMo、35CrMo 19 GJB459-88火箭炮用定向螺旋异型无缝钢管16Mn 20 GJB1664-93装甲车辆发动机气缸套用无缝钢管规范38CrMoAl 21 GJB1949-94薄壁火炮炮身用合金无缝钢管规范PCrNi1MoA、PCrNi2MoA、717 22 GJB2608-96航空用结构钢厚壁无缝钢管规范20、35、45、38CrA、38CrMoAlA、30CrMnSiA、30CrMnSiA精选等23 GJB3329-98轻武器用结构钢无缝钢管规范50AZ、35B、40MnB、30CrMnSiA等24 GB12459-1990钢质对焊无缝管件10、20、Q345A、Q345B等行业标准25 YB235-70地质钻探用钢管DZ40、DZ50、DZ55等26 YBn1-86炮弹用无缝钢管40Mn2、45MnB、D60、D40Mn2、30CrMnSiA27 YBn2-86火炮零件用无缝钢管20Cr、30Cr、35Cr、38CrA、40Cr、45Cr、30CrMnSiA、40CrNi、PCrMo等28 YB/Z12-77轴承钢管GCr15等企业标准29 Q/CG35-1999曳光破甲弹压环用冷拔无缝钢管SAE1035 30 Q/CG41-2000抗海水腐蚀用无缝钢管10CrMoAl 31 Q/CG51-1999地质钻探用光管DZ40、DZ50 32 Q/CG60-2000大容量高压气瓶用无缝钢管35CrMoA 33 Q/CG64-2000汽车桥壳用无缝钢管20CD4 34 Q/CG68-2000液压件和机加工用无缝钢管JS10、JS20、JS35、JS45、27SiMn、JS35Cr、JS40Cr、JS35CrMo、JS42CrMo 35 Q/CG70-2000石油套铣专用无缝钢管N80、X9.5 36 Q/CG72-2000冻结井用无缝钢管CS-80L、CS-55L 37 Q/C G76-2000输送矿物用耐磨无缝钢管NM300、NM400、NM300H国外标准38 API 5CT(第八版)套管和油管规范J55、K55、N80、M65、L80、P110等39 API 5L(第43版)管线钢管规范PSL1：B、X42、X46、X52、X56、X60等；PSL2：B、X42、X46、X52、X56等40 ASTM A53非镀锌与热浸镀锌焊接和无缝钢管A、B 41 ASTM A106高温作业用碳素钢无缝钢管A、B、C 42 ASTM A210锅炉和过热器用中碳钢无缝钢管A.1、C 43 ASTM A213锅炉、过热器和热交换器铁素体和奥氏体合金钢无缝钢管44 ASTM A333低温作业用无缝和焊接钢管45 ASTM A335高温作业用铁素体合金钢无缝钢管46 ASTM A519机械工程用碳素钢和合金钢无缝钢管1010、1020、1026、1035、1045、4135、4142、5135等47 ASTM A53/ASTM A106/API 5L 3S无缝钢管48 JIS G3441-1988机械结构用合金钢钢管SCM435TK、SCM440TK等49 JIS G3444-1994一般结构用碳素钢管STK290、STK400、STK500、STK540等50 JIS G3445-1988机械结构用碳素钢无缝钢管STKM12A(B)、STKM13A(B)、STKM15A、STKM16A、STKM18A 51 JIS G3454-1988压力管道用碳素钢无缝钢管STPG370、STPG410 52 JIS G3461-1988锅炉、热交换器用碳素钢管STB340、STB410等53 JIS G3454-1988/JIS G3455-1988/JIS G3456-1988 3G无缝钢管54 DIN1629-1984特殊质量要求的非合金钢无缝钢管交货技术条件st37.0、st44.0、st52.0 55 DIN2391-1994冷拔(轧)精密无缝钢管A：St35、St45、St52、St55；B：St35.2、St45.2、St52.0、St55.0 56 DIN17121结构用无缝钢管RSt37.2、St37.3、St44.2、St44.3、St52.3 57 DIN17175-79耐热钢无缝钢管st35.8、st45.8等58 BS3059-1987锅炉和过热器用钢管320船管规范59 LR英国劳埃德船级社规范320、360、410、460、490 60 DNV挪威船级社规范TS360、TS410、TS460、TS510等61 ABS美国船级社规范1级、2级、3级等62 GL徳国劳埃德船级社规范360、410、510 63 RINA意大利船舶入级规范分C类、P类、St类等，主要牌号：42-ST1、P1等64 CCS中国船级社规范320、360、410、460、490 65 BV法国船级社规范320HA、360HA、360HB、410HB、410HD、460HB、460HD等1.结构用无缝钢管(GB/T8162-1999)是用于一般结构和机械结构的无缝钢管。
中石化管道等级表
F①
12Cr1MoV
D①
1 1/4Cr1/2Mo
V①
塑料
G
1Cr5Mo
W①
蒙乃尔，因康镍
K
0Cr18Ni10Ti，1Cr18Ni9Ti
Y①
衬里钢管
注：① 在以后的管道材料等级修订中有可能采用的基本材质及其代号。
2.1.2.3 管道等级序号表示由于适用介质不同及腐蚀裕度不同等原因引起的管道和
管道组成件规格的变化。该序号用阿拉伯数字顺序编列。
5
1.6A3
循环水、新鲜水、非净化空气、 蒸汽等
1.5
1.6
≤200
碳钢
12
6 1.6A4
主风
1.5 1.6 ≤300
碳钢
13
7 1.6A5 8 1.6A6 9 1.6A9 10 1.6K1
酸性水、酸性气、含硫污水等 碱液、碱渣、酸、酸渣 二级除盐水（热工用） 腐蚀性介质、高洁净介质
3 1.6 ≤120
SEPM 0101.1-2000 SH/T 3403 《管法兰用金属环垫》 SH/T 3404 《管法兰用紧固件》 SH/T 3407 《管法兰用缠绕式垫片》 SH/T 3408 《钢制对焊无缝管件》 SH/T 3410 《锻钢制承插焊管件》 SY/T 5037 《低压流体输送管道用螺旋缝埋弧焊钢管》
第2页 共6页
2 一般规定
2.1 管道材料等级 2.1.1 管道材料等级是根据设计温度、设计压力和输送介质的要求，以及材料的性能和
经济合理性确定的。管道和管道组成件的材质、品种和规格型号应根据《工艺管 道及仪表流程图》（PID）上的管道材料等级，按本标准选用。管道材料等级表中 所列设计压力是指设计温度下允许的最高设计压力，实际设计压力应不大于此值 方可选用该等级。 2.1.2 管道材料等级由三个单元字符组成：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1总则1.1目的1.2范围1.3规范和标准1.4单位1.5缩写词1.6介质符号2材料2.1概述2.2碳含量2.3材料规定2.4应力消除2.5铜和铜合金3管道组件的选用要求3.1概述3.2管子3.3管件3.4法兰、垫片和紧固件（螺栓/螺母）3.5阀门4管道材料等级代号编制说明5阀门代号编制说明附件：附件-1：管道材料等级索引（01048-64-G-100）附件-2：焊缝探伤比例（01048-64-G-150）附件-3：管道壁厚表（01048-64-G-200）附件-4：管道材料等级（01048-64-G-301~333）附件-5：垫片一览表（01048-64-G-400）附件-6：支管连接表（01048-64-G-500）附件-7:法兰用双头螺柱/螺母尺寸表（01048-64-G-600）1.总则1.1目的本规范的目的在于确定中国华陆工程公司设计的烟台万华MDI工程的管道材料。
1.2范围本规范适用于表示在工艺仪表流程图（P&ID）上的管道材料。
包括以下主项：730，731，735，701，223A/B，271，752，740，760，770，790，191A/B/C/D，083等。
1.3规范和标准1.3.1概述规范和标准原则上采用GB标准，当GB标准不能满足使用条件时，采用本规范中指定的国内其它标准或国际通用标准。
专利设备或成套设备中作为该设备的一部分的管道系统，其管道材料的确定应按设备制造厂的标准执行。
如果没有特别说明，所采用的标准应该是最新版的。
1.3.2中国标准1.3.2.1管子GB/T8163《输送流体用无缝钢管》GB5310《高压锅炉用无缝钢管》GB/T3091《低压流体输送用镀锌焊接钢管》SY/T5037《普通流体输送管道用螺旋缝埋弧焊钢管》GB/T9711.1《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》GB/T14976《流体输送用不锈钢无缝钢管》HG20537.1《奥氏体不锈钢焊接钢管选用规定》HG20537.3《化工装置用奥氏体不锈钢焊接钢管技术要求》HG20537.4《化工装置用奥氏体不锈钢大口径焊接钢管技术要求》HG20553《化工配管用无缝及焊接钢管尺寸选用系列》1.3.2.2管件GB/T12459《钢制对焊无缝管件》GB/T13401《钢板制对焊管件》GB/T14383《锻钢制承插焊管件》GB/T14626《锻钢制螺纹管件》HG/T21632（原HGJ529）《锻钢承插焊、螺纹和对焊接管台》GB3289《可锻铸铁管件》1.3.2.3法兰、垫片、紧固件HG20615～20635《钢制管法兰、垫片、紧固件》（美洲体系）1.3.2.4阀门GB/T12220《通用阀门标志》GB/T12221《法兰连接金属阀门结构长度》GB/T12222《多回转阀门驱动装置的连接》GB/T12223《部分回转阀门驱动装置的连接》GB/T12224《钢制阀门一般要求》GB/T12225~12230《通用阀门材质技术要求》GB/T12234《通用阀门法兰和对焊连接钢制闸阀》GB/T12235《通用阀门法兰连接钢制截止阀和升降式止回阀》GB/T12236《通用阀门钢制旋启式止回阀》GB/T12237《通用阀门法兰和对焊连接钢制球阀》GB/T12238《通用阀门法兰和对夹连接蝶阀》JB/T9092《阀门的试验和检验》1.3.2.5其它GB50316《工业金属管道设计规范》LD31《光气及光气化产品生产安全规程》GB11984《氯气安全规程》GB50235《工业金属管道工程施工及验收规范》GB50236《现场设备、工业管道焊接工程施工及验收规范》GB/T7306.2《55°密封管螺纹》GB985《手工电弧焊焊接接头和坡口尺寸》HG20695（原HGJ8）《化工管道设计规范》HG21547《管道用钢制插板、垫环、8字盲板》HG20626《钢制管法兰焊接接头和坡口尺寸》1.3.3国外标准ANSI B31.3《工艺管道》ANSI B16.5《钢管法兰和法兰管件》ANSI B16.10《阀门面对面、端对端尺寸》ANSI B16.34《法兰端、螺纹端和对焊端的阀门》API594《对夹式止回阀》API598《阀门的检验和试验》API600《法兰或对焊连接的钢制闸阀》API602《紧凑型钢制闸阀》API603《150磅级耐腐蚀钢制闸阀》API609《蝶阀-吊耳式和对夹式》API6D《管线阀门（闸阀、旋塞阀、球阀、止回阀）》BS1868《石油、石油化工及同类工业用钢制止回阀》BS1873《石油、石油化工及同类工业用钢制截止阀、截止式切断止回阀》BS5351《石油、石油化工及同类工业用钢制球阀》BS5352《石油、石油化工及同类工业用等于和小于50mm的钢制楔型闸阀、截止阀和止回阀的技术要求》1.4单位原则上采用国际单位(SI)和国家法定计量单位。
管道的公称直径用mm表示。
1.5缩写词B(in)英寸InchBB螺栓连接的阀盖Bolted BonnetBC螺栓阀帽Bolted CapBE坡口端Beveled EndBW对焊Butt WeldCA腐蚀裕度Corrosion AllowanceCAF压缩石棉纤维Compressed Asbestos FiberCALC计算CalculateCS碳钢Carbon SteelCST铸钢Cast SteelDWG图DrawingEC外涂漆External CoatingEFW电熔焊Electric fusion WeldERW电阻焊Electric resistance WeldFF平面Flat Face（Full Face)FLG法兰FlangeB-FLG法兰盖Blind FlangeF to F面至面Face to FaceFIRE SAFTY安全防火型Fire SafetyFRP玻璃钢Fiber Glass Reinforced Plastic GALV镀锌GalvanizedHEX.NUT六角形螺母Hexagonal NutHF硬表面层Surface Hardened Steel(API ST’D600Table3Trim No.8or8A)ID内径Inside DiameterLb(LB)磅PoundLIFT升降式Lift TypeLJ翻边短管(松套连接)Lap JointM&FM凸面和凹面Male&FemaleMAX.最大MaximumMIN.最小MinimumNB无阀帽Non-BonnetNo.序号NumberNPS公称管道直径Nominal Pipe SizeNPT美国标准锥管螺纹American National Standard Taper PipeThreadOD外径Outside DiameterOS&Y外螺纹阀杆和阀轭Outside Screw and Yoke TypeP&ID工艺仪表流程图Piping&Instrument DrawingPE平端Plain EndPTFE聚四氟乙烯PolytetrafluoroethylenePVC聚氯乙烯Poly Vinyl ChlorideR半径RadiusRF突面Raised FaceRJ环槽面Ring JointSTUD B/N双头螺柱/螺母Stud bolt/NutSCH管表号ScheduleSCRD螺纹的ScrewedSEAM有缝的SeamSMLS无缝的SeamlessSO带颈平焊法兰Slip OnSS不锈钢Stainless SteelST’D标准StandardSPIRAL W缠绕垫片Spiral Wound metal gasketSW承插焊Socket WeldSWING旋启式Swing TypeT&G榫面和槽面Tongue&GrooveTH螺纹端Threaded EndTHD螺纹的ThreadedUFD公用工程流程图Utility Flow DrawingWELD焊接WeldWN焊颈(对焊)Weld Neck1.6介质代号介质代号见工艺系统专业管线命名表。
2.材料2.1概述每个管道组成件的材料通常应符合GB标准和相关标准，在设计者同意的条件下,可以采用相当标准。
2.2碳含量碳含量大于0.33%的钢材不能用于焊接结构或需要用氧气切割或热切割工艺加工的管道材料中。
2.3材料规定按照压力和介质特性分类的管道材料规定包括在管道材料等级（附件3）中。
2.4应力消除如果在管道材料等级（附件3）中的某个等级要求热处理,则应按照GB50236表6.4.11进行。
2.5铜和铜合金任何与氨接触的部位都不允许使用铜及铜合金。
3管道组件的选用要求3.1概述3.1.1除特殊管件外，管道材料等级（附件3）中管道组件的尺寸和公差应按照相关的标准确定。
3.1.2除与设备连接外，下列公称尺寸一般不采用：DN32，DN65，DN90，DN125，DN550。
凡与前述公称尺寸的设备管口连接的管道，应设置适当的异径管道组件。
3.2管子3.2.1管子的外径按照HG20553中的Ia系列执行。
3.2.2管子的壁厚计算按照GB50316执行。
3.2.3DN≤40管子的最小壁厚如下：碳钢和低合金钢：Sch80奥氏体不锈钢：Sch40S镀锌焊接钢管（GB/T3091）：加厚系列3.2.4螺旋缝焊接钢管仅用于低压（设计压力≤2.0MPa）、温度≤200℃的公用工程管道；一般情况下，DN≥350。
3.2.5采用直缝焊接钢管时，应严格按GB50316和有关标准执行。
3.2.6公称压力≥11.0MPa，碳钢管采用GB5310标准。
3.3管件3.3.1承插焊管件和螺纹管件用于DN≤40；对焊管件用于DN≥50，夹套内管用于DN≥15；承插焊管件为GB/T14383《锻钢制承插焊管件》中的A系列，螺纹管件为GB/T14626《锻钢制螺纹管件》中的55°锥管螺纹，代号Rc。
对焊管件为GB/T12459《钢制对焊无缝钢管》及GB/T13401《钢板制对焊管件》中的A系列。
3.3.2除非另有说明，对焊管件的厚度应等于或大于所连接管子的厚度。
3.3.3管道材料等级中的对焊弯头均指长半径弯头（R=1.5D）。
短半径弯头（R=1.0D）仅用于管道布置时空间有限制的场合及夹套外管上。
大半径弯头（R＞1.5D）仅用于P&ID上有要求的场合。
焊制弯头（虾米腰）仅用于低压（设计压力≤2.0MPa）、温度≤200℃的公用工程管道；一般情况下，DN≥350。
3.4法兰、垫片和紧固件（螺栓/螺母）3.4.1原则上，只采用HG20592~20635。
3.4.2为了防止泄漏，应将法兰、垫片和紧固件作为一个整体来考虑，选用时三者应匹配，详见HG20635及其HG20592~20635编制说明。
