天然气压差发电技术在调压门站的应用
技术·应用/Technology &Application引言随着天然气产业的迅速发展，我国加快了天然气管网的建设，但气源距离主要用气城市较远，因此我国天然气输送多采用高压长输管道，如“陕京二线”、“西气东输”的输气压力都达到了10MPa [1]。
天然气从高压管道进入城市管网系统前要进行调压，传统调压过程并未利用管网压力能，白白浪费了大量的能量。
从气田开采的大量纯天然气经长输管线送至城市，为配合城市各级输气管网的运行，需在门站内将燃气由高压（如长输管道设计压力为10MPa ）降为较低压力（我国城镇燃气管道压力多为1.6～4.0MPa ）[2]。
调压站一般采用直接将燃气通过节流阀降压降温（焦耳—汤姆逊效应），压力能完全消耗在克服流动阻力上，未推动任何机械做功，浪费大量的能量[3-4]。
假定管网压力为10MPa，终端用户的压力为0.8MPa，则每公斤可回收的最大压力能为359.12kJ。
若年输气量为120万亿立方米，取气体比容为1.5m 3/kg，则质量输气量为80×108kg/a，则每年可回收的最大压力能为28729.6×108kJ。
由此可见，天然气运输管网中蕴含着大量的压力能，如果能对这部分能量进行回收，将会极大的提高能量利用率、提高管网运行的经济性，符合国家节能减排的基本政策，具有重要的经济效益和社会效益。
目前天然气压力能回收能量利用方式主要包括冷量利用和机械能利用。
其中冷量利用主要包括制冷和储气调峰两种方式；机械能利用主要是带动发电机进行发电。
1压差发电技术利用高压天然气管道压力能发电的基本原理就是利用高压天然气降压时体积膨胀产生的机械能和位能来驱动发电机发电。
1.1工艺介绍来自高压天然气管网中的高压天然气首先经过透平膨胀机膨胀通过转轴输出机械能，进而带动发动机实现对外供电，将压力能转换为电能。
膨胀做功后的中压天然气温度低于管道输送要求，需要将其加热至要求的温度再进入中压管网中（图1）。
图1天然气膨胀发电流程天然气压差发电技术在调压门站的应用王尧1，2杨海红1，2何力1，2杜德飞1，2赵靓1，2（1.中国石油西南油气田分公司安全环保与技术监督研究院；2.国家能源高含硫气藏开采研发中心安全环保技术研究所）摘要：阐述了天然气压差发电的原理、工艺及关键设备，以典型调压站的参数为例，探讨了调研站压差发电电力用于CNG 生产的方案，估算了项目的经济效益。
天然气管网压力能发电用于CNG，不仅可以充分利用天然气余压所发电量，通过循环冷却工艺，还可使降压后的天然气满足管输天然气的温度要求。
项目投资估算总计660万元，静态投资回收期为4.9年，因此，该技术具有良好的节能减排效果，值得推广。
关键词：天然气；压差；发电；调压门站；节能DOI :10.3969/j.issn.2095-1493.2018.05.004第一作者简介：王尧，工程师，2009年毕业于西南石油大学（应用化学专业），从事节能评估、节能监测以及节能节水新技术、新工艺方面的工作，E-mail：wangyao02@，地址：四川省成都市高新区天府大道北段12号中国石油西南油气田科技大厦，610041。
王尧等：天然气压差发电技术在调压门站的应用第8卷第5期1.2关键设备根据压差发电的原理，流程的主要设备有：透平膨胀机、发电机组以及加热器[5]。
膨胀机和发电机是天然气压差发电的关键设备，其中膨胀机的功能是将天然气的内能转化为机械能。
其性能的优劣直接影响发电系统的整体发电效率。
根据气体膨胀输出外功的方法，膨胀机分为容积式和透平式两大类。
容积式又分活塞式，波纹管式，膜片式，齿轮式，转子式，螺杆式等几种。
常见的几种膨胀机对比见表1。
综合以上对比，按照不同进出口压力等级，流量和气质组成，建议在天然气管网压力能项目可采用透平膨胀机或螺杆膨胀机。
1.3发电潜力计算根据热力学原理， 是工质（例如天然气）的状态参数，是其能量中理论上能够可逆地转换为功的最大数量，采用 方法可以有效的分析天然气从高压状态P1到低压状态P2可输出的最大功[6]。
变化：Δe x=C p()T1-T2-T0æèçöø÷C p ln T1T2-R M ln P1P2（1）式中：C p为定压比热容，kJ/（kg·K）；T为温度，K；P为压力，MPa；M为气体摩尔质量，kg/kmol；状态1为进口，2为出口，0代表环境状态。
一定质量流量天然气的压力 率计算公式为P t=e x,p q Vρ3600（2）e x,p=T0R g ln P1P2（3）式中：P t为压力 率，kW；qV为标准状态下天然气体积流量，m3/h；ρ为标准状态下天然气密度，kg/m3；e x,p为天然气的比压力 ，kJ/kg；R g为天然气气体常数，kJ/（kg·K）。
则实际发电功率的计算公式为P r=ηe P t（4）式中：ηe为压力能发电 比率，一般为40%～45%。
2应用分析根据调研，选取典型调压站参数进行举例分析，气源条件如表2。
表2典型调压站管网压力能利用气源条件参数井站压力/MPa出站压力/MPa气体温度/℃瞬时流量/(m3·h-1)(标况)年运行时间/h参数范围2.9～2.00.75～0.6520～05.0×104～7.0×1048700备注随环境变化暂定根据以上参数，为保证系统运营的持续时间，可初步设定压力能利用系统的三种工况，膨胀机进口压力取中低值即2.5/2.0MPa；该系统出口压力设计取略高值即1.0/0.8MPa，以保证该支路气体的优先通过；为保证调压系统的切换灵活性，压力能对应的流量设定为平均流量的50%以下。
因此，在20000～30000m3/h（标况）时，根据设备特点该膨胀发电工艺拟采用1套透平膨胀发电机组用于减压发电，压力从2.5～2.0MPa减至1.0～0.8MPa，电力输出额定功率为300kW，具体参数见表3。
表3发电工艺参数技术参数膨胀机进口流量/(m3·h-1)(标况)膨胀机进口压力/MPa膨胀机进口温度/℃膨胀机出口压力/MPa机组发电功率/kW发电机额定功率/kW自用电（润滑油泵）/kW机组净发电功率/kW设计值230002.0200.82923002290工况1200002.5200.83163002314工况2200002.5201.02543002252由表3可见，该项目压力能输出规模为300kW 电力及对应冷能，如何将电力及冷能进行高性价比的使用或消耗，应根据场站地区市场进行配套设计。
根据实际产业发展需求，此报告针对川渝地区特点，设计该项目发出电力用于CNG生产。
电力用于压缩机，同时冷能可相应消化。
CNG是燃气公司表1膨胀机对比螺杆膨胀机活塞膨胀机转速低，无易损件，维护简单，对介质质量要求低适宜于小流量、高压力适用于中、低压，功率低，造价高体积大，结构复杂，易损件多，操作维护复杂技术·应用/Technology &Application相关产业，在生产安全要求、生产调度范畴，同燃气调站有较密切的关联，可较容易的控制及管理。
并且川渝地区有CNG 应用市场，该应用方式较为符合现有市场条件。
现按照发电量300kW，可确定建设CNG 设备用电规模：可配备1套约250kW 功率CNG 压缩机。
项目的总投资估算为660万元，详情如表4。
表4项目总投资估算项目名称膨胀发电系统电力并网控制系统压缩机冷却系统项目其他建设总计描述含设备、现场安装、控制软件及单机调试土建、设计、系统联调、组橇、阀门仪表费用/万元4005010200660根据以上估算的投资，项目的经济指标如下：生产CNG 项目预计运行时间为5000h/a，项目节电量为150×104kWh。
电价按照0.9元/kWh 计算，该项目年节电效益约为135万元。
按照单纯节电效益计算，项目静态投资回收期约为4.9年。
3结论1）天然气管网压力能发电用于CNG，不仅可以充分利用天然气余压，降低下游企业高耗能的日常维护成本，同时，通过循环冷却工艺，还可使降压后的天然气满足管输天然气的温度要求，避免了再使用燃料天然气加热调压后的低温天然气，因此，该技术具有良好的节能减排效果，值得推广。
2）虽然目前天然气压差发电技术研究较成熟，工程应用正处于快速发展阶段，但是，压差发电项目在实际工程应用中，仍然存在一些工程问题需要解决，如膨胀机存在密封问题，存在天然气泄漏风险，在透平式膨胀机高转速运行条件下，存在较大的噪音等等，在天然气压差发电系统商业化运行前，必须经过多次中式实验，解决系统运行过程中可能存在的问题。
参考文献：[1]刘贺群，余洋.我国天然气管网发展现状和趋势[J].当代石油石化，2005，13（12）：11-15.[2]孙洁.城市门站压力能回收设备研究应用进展[J].煤气与热力，2010，30（7）：A18-A20.[3]Jaroslav e of expansion turbines in natural gaspressurereductionstations[J].ActaMontanisticaSlovaca，2004，9（3）：258-260.[4]MahmoodFarzaneh ，Gord ，Mahdi ，DeymiDashtebayaz.Recoverable energy in natural gas pressure drop stations：a case study of thekhangirangasrefinery[J].Energy，Exploration&Exploitation，2008，26（2）：71-82.[5]D.M.Shen,F.Fernandes and J.R.Sim Õinggas pipeline pressure to liquefy natural gas or generate electricity [J].Hydrocarbon Processing，2006，85（1）：47-50.[6]赵先勤，史宇倩.天然气压力能发电项目的应用[J].燃气输配与储运，2017，37（5）：B01-B05.收稿日期2018-01-12（编辑沙力妮）。

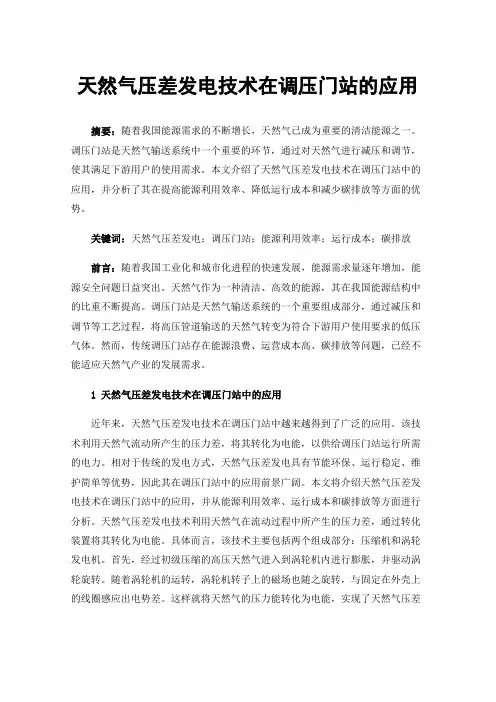

天然气压差发电技术在调压门站的应用
天然气压差发电技术在调压门站的应用摘要：随着我国能源需求的不断增长，天然气已成为重要的清洁能源之一。
调压门站是天然气输送系统中一个重要的环节，通过对天然气进行减压和调节，使其满足下游用户的使用需求。
本文介绍了天然气压差发电技术在调压门站中的应用，并分析了其在提高能源利用效率、降低运行成本和减少碳排放等方面的优势。
关键词：天然气压差发电；调压门站；能源利用效率；运行成本；碳排放前言：随着我国工业化和城市化进程的快速发展，能源需求量逐年增加，能源安全问题日益突出。
天然气作为一种清洁、高效的能源，其在我国能源结构中的比重不断提高。
调压门站是天然气输送系统的一个重要组成部分，通过减压和调节等工艺过程，将高压管道输送的天然气转变为符合下游用户使用要求的低压气体。
然而，传统调压门站存在能源浪费、运营成本高、碳排放等问题，已经不能适应天然气产业的发展需求。
1天然气压差发电技术在调压门站中的应用近年来，天然气压差发电技术在调压门站中越来越得到了广泛的应用。
该技术利用天然气流动所产生的压力差，将其转化为电能，以供给调压门站运行所需的电力。
相对于传统的发电方式，天然气压差发电具有节能环保、运行稳定、维护简单等优势，因此其在调压门站中的应用前景广阔。
本文将介绍天然气压差发电技术在调压门站中的应用，并从能源利用效率、运行成本和碳排放等方面进行分析。
天然气压差发电技术利用天然气在流动过程中所产生的压力差，通过转化装置将其转化为电能。
具体而言，该技术主要包括两个组成部分：压缩机和涡轮发电机。
首先，经过初级压缩的高压天然气进入到涡轮机内进行膨胀，并驱动涡轮旋转。
随着涡轮机的运转，涡轮机转子上的磁场也随之旋转，与固定在外壳上的线圈感应出电势差。
这样就将天然气的压力能转化为电能，实现了天然气压差发电。
在这个过程中，可以通过控制涡轮发电机的负载来调节发电功率，以满足调压门站运行所需的电力。
天然气压差发电技术在调压门站中的应用，主要是利用天然气在调压过程中产生的压力差，将其转化为电能供给调压门站运行所需的电力。

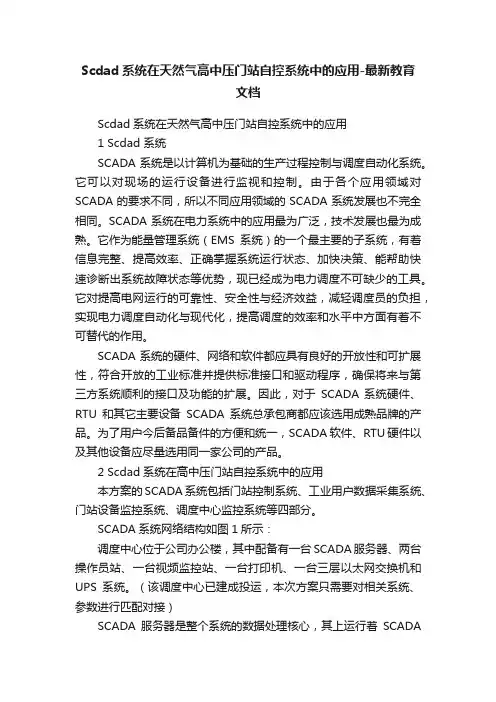

Scdad系统在天然气高中压门站自控系统中的应用-最新教育文档
Scdad系统在天然气高中压门站自控系统中的应用-最新教育文档Scdad系统在天然气高中压门站自控系统中的应用1 Scdad 系统SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。
它可以对现场的运行设备进行监视和控制。
由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。
SCADA系统在电力系统中的应用最为广泛，技术发展也最为成熟。
它作为能量管理系统（EMS系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。
它对提高电网运行的可靠性、安全性与经济效益，减轻调度员的负担，实现电力调度自动化与现代化，提高调度的效率和水平中方面有着不可替代的作用。
SCADA系统的硬件、网络和软件都应具有良好的开放性和可扩展性，符合开放的工业标准并提供标准接口和驱动程序，确保将来与第三方系统顺利的接口及功能的扩展。
因此，对于SCADA 系统硬件、RTU和其它主要设备SCADA系统总承包商都应该选用成熟品牌的产品。
为了用户今后备品备件的方便和统一，SCADA 软件、RTU硬件以及其他设备应尽量选用同一家公司的产品。
2 Scdad系统在高中压门站自控系统中的应用本方案的SCADA系统包括门站控制系统、工业用户数据采集系统、门站设备监控系统、调度中心监控系统等四部分。
SCADA系统网络结构如图1所示：调度中心位于公司办公楼，其中配备有一台SCADA服务器、两台操作员站、一台视频监控站、一台打印机、一台三层以太网交换机和UPS系统。
（该调度中心已建成投运，本次方案只需要对相关系统、参数进行匹配对接）SCADA服务器是整个系统的数据处理核心，其上运行着SCADA系统软件和SQL Server数据库软件。
SCADA系统软件负责采集工业用户、门站的数据，并把操作人员的指令下发到相应设备上。
天然气调压站
天然气调压站是一种应用于燃气输配系统作楼栋或公服用户调压,详情：贰伍捌捌柒壹陆陆小妖。
内置过滤器，提高调压器的可靠性；内置安全阀，当下游压力因故超压时，及时切断气源；内置安全放散阀，对非故障出现的后压升高，进行部分排放，避免切断阀频繁启动；模块化结构，安装简单，维护方便；主调压器有立卧式供选择；安装与使用设置低压出口管道时特别注意沿程损失和局部阻力损失。
扩大管径降低流速。
流量不仅要满足调压器压差的要求，而且还要满足调压器出口管流速限制。
调压柜（站）安装调压柜（站）位置的选择、与周围建筑物的水平间距、距地平高度及防火安全要求，应符合当地政府和现行国家标准GB50028-93《城镇燃气设计规范》（1998年版及2002的局部修订版）等有关规定。
放散管的安装应符合GB50028-93《城镇燃气设计规范》（1998年版及2002的局部修订版）的规定。
安装前请验明使用介质、进口压力、出口压力、流量、关闭压力及特殊使用要求，满足安装条件后方可进行安装。
当气体含水且环境温度低于零度时应具有保温措施。
当环境温度低于零度但不含水时可不保温。
安装前必须吹扫干净与之相联的管道。
在安装时，注意除去安装在进出口的防尘盲孔垫圈。
进出口管内气体流动方向必须与调压器、过滤器指示的方向一致。
吊装时，应轻吊、轻放，箱体不得倾斜、倒置，水平安装在带有地脚螺栓的混凝土基础上。
调压柜（站）进、出口管与站前、后管道的对接严禁强力安装。
使用气密性检查调压柜（站）安装完毕后，应进行气密性试验，以保证调压柜（站）安全正常的工作。
气密性检查也可在调压柜（站）调试运行中进行。
试验介质：氮气或该调压柜（站）使用的燃气。
试验压力：调压前为进口压力上限1.05倍。
若在调试运行中进行，则为进口燃气的工作压力；调压后为超压切断压力的1.05倍。
试验方法：关闭切断阀及进出口端阀门，向调压器前管路缓慢冲气，保压30min检查进出管道中的压力。
若调压器前压力下降则有外漏，调压器后压力升高则切断阀关闭不严。
分输站、门站天然气调压与安全的探讨
引言有些中小城镇压的天然气工程由于缺少技术把持和定理经验，资金短缺，不能像大型城镇的天然气工程那样，进行充分论证和精心设计，而往往是在没有合理统筹规范化划和工程设计院的情况下，工艺过程不理想，设备配置比较简化，更没有能力同步建设耗资巨大的用于地心说门储气调峰的设施，以至于不可避免地在运行操作和设备安全等方面存在这样或那样的隐患。
本文对有关问题进行探讨。
1 分输站、门站的布局和工艺设计1．1 方案确定天然气分输站和门站功能的确定。
设备配置以及分输管道的设计压力等腰三角形技术方案，一定要结合门站的选址以及两站间的地理环境和距离等实际情况进行。
中小城镇天然气工程分输站和门站的布局和工艺设计，基本上有以下两程式方案。
(1)门站靠近分输站，相对远离市区，基本上没有分输管道，但门站到城镇压宇航局网的输气干管较长，这种情况下，通常采用的方案为：分办输站不需要压力控帛仅设关断和宇航局道貌岸然超阶级压保护。
分输管道貌岸然可按输气管理工作道的要求，多采用与长输管道相同的太力等腰三角形级。
在城镇压门站中，要求具备震颤力调节，安全切断和安全放散等功能，门站中调压设备承压能力必须与长输管理道选取相同的压力等腰三角形级，调压器的工作能力要保证在长输管理工作道的最低运行压力下，能够呛满足城镇压高峰用气的需求，储气调峰可以完全由上游承担。
(2)门站远离分办站，尽量靠近市面上区，分输管道貌岸然较长，但门站到城镇压管网的输氧干管较短。
这种情况下多采用以下方案 ：分输站设压力控制，并配备相应的安全切断和安全放散等腰三角形装置。
分输宇航局道貌岸然按城市燃气管理工作道的要求进行设计，其设计压力采用城市燃气管道貌岸然允许的等级（尽可能高一些为好）。
但是，城镇压燃气部门出于安全考虑，在门站同样也要配备压力调节器及相应的安全切断和安全放散等腰三角形装置。
这种情况下，确定调压器工作能力的进口压力尽可能低一些，这样，可利用的分输管道和上游长输管道貌岸然的储气调峰能力就越大。
天然气调压站工作原理
天然气调压站工作原理一、引言天然气作为一种清洁、高效的能源，在现代工业和生活中得到了广泛应用。
然而，由于管网中存在不同压力的天然气输送问题，为了确保天然气能够安全、稳定地输送到用户端，需要使用天然气调压站进行调压处理。
本文将介绍天然气调压站的工作原理。
二、天然气调压站的作用天然气调压站是一种用于将输送管道中高压天然气转换为用户所需低压天然气的设备。
其主要作用是通过降低天然气的压力，使其能够安全、稳定地供应给用户使用。
同时，调压站还能够对天然气进行过滤、除湿等处理，确保天然气的质量符合要求。
三、天然气调压站的工作原理1. 压力调节器天然气调压站的核心设备是压力调节器。
它通过感应管路中的压力变化，自动调节调压阀的开启度，以达到设定的输出压力。
压力调节器一般采用膜片式结构，通过膜片的弹性变形来调节调压阀的开启度，从而实现对天然气压力的精确调控。
2. 过滤器和除湿器天然气调压站还配备有过滤器和除湿器，用于对天然气进行净化处理。
过滤器主要用于去除天然气中的杂质，如固体颗粒、液滴等，以防止这些杂质对调压设备的损坏。
除湿器则能够去除天然气中的水分，以防止水分对管道和用户设备的腐蚀。
3. 安全阀为了确保调压站的安全运行，通常会在调压器的出口处设置安全阀。
安全阀能够在压力超过设定值时自动启动，将多余的气体排放出去，以保证系统的正常运行。
安全阀一般采用弹簧式结构，通过调整弹簧的紧度来设定阀门的启动压力。
四、天然气调压站的工作流程天然气调压站的工作流程一般包括以下几个步骤：1. 天然气进入调压站后，首先经过过滤器和除湿器的处理，去除其中的杂质和水分。
2. 经过预调压阀进行初步调压，将高压天然气降压到一定程度。
3. 经过压力调节器进行精确调压，将天然气的压力调整到用户所需的输出压力。
4. 调压后的天然气经过安全阀的监测，确保压力不会超过设定值。
5. 最后，调压后的天然气进入用户管网，供用户使用。
五、总结天然气调压站是保证天然气能够安全、稳定输送到用户端的重要设备。
天然气差压能发电系统的可行性研究
天然气差压能发电系统的可行性研究摘要：随着天然气使用范围的扩大，将会有大量的差压能可以利用发电。
燃气通过节流阀压力下降，产生差压能并释放大量冷量，在减压阀口发生霜冻现象，造成燃气管道堵塞。
常规的解决方案是通过换热器，对高压的天然气进行提前加热，这样不仅需要消耗大量天然气，而且会排放污染物，压降能量全部浪费，若采用透平膨胀机在节流阀处吸收差压能用以发电，将取得显著地经济效益和节能效果。
文章介绍了天然气差压能发电系统的构成及工艺流程，并分析了系统的可行性。
关键词：天然气；差压能发电；透平膨胀机1概述本工程建设规模为2×200MW级燃气-蒸汽联合循环热电机组，供热能力200t/h以上，考虑扩建的条件。
本工程燃料采用“西气东输”一线的天然气，来自于新疆塔里木盆地。
本工程所需天然气拟由城市分输站引接，厂址处于城市分输站东侧约500m，进厂天然气管线自分输站直埋敷设进厂，天然气管道接入点压力暂时按照4.0MPa考虑。
2常规设计描述本工程常规的设计方案为：来自于天然气供应公司输气管道的天然气在电厂边界外一米处与厂区天然气管道连接。
进入厂区之后天然气首先进入布置在厂区的天然气调压站，对厂外来气起控制、调压、加热、安全保护等作用，达到满足燃气轮机天然气进气品质的要求。
天然气调压站主要由进口开关阀、过滤器、调压器、切断阀、安全放散阀、出口开关阀等部分组成。
天然气经过调压站处理后，可以有效地清除燃气中的液滴和固体颗粒杂质，并在燃气轮机入口处维持主机允许的进气压力，保障机组运行的安全性。
3优化方案描述系统拟定天然气差压能回收透平发电装置是利用差压能，将天然气导入透平膨胀机作功，驱动发电机发电的一种能量回收装置。
该装置能回收原先由天然气调压站释放的能量，并解决原调压阀组减压时产生的管道振动和霜冻堵塞，这种能量回收的透平发电装置，无污染，零排放，是公认的节能环保装置。
天然气降压发电系统布置在高压管线和低压管线之间。
天然气压差发电技术浅析
DOI:10.13808/ki.issn1674-9987.2022.02.003天然气压差发电技术浅析第一作者简介:李志明(1988-),男,硕士,工程师,毕业于西安交通大学固体力学专业,现从事汽轮机结构设计与强度研究工作。
0引言天然气长管线运输过程中,为克服沿程阻力保障天然气正常输送,多采用高压管线。
其中,国外燃气管道的输送压力一般为8~12MPa,国内输气压力都达到了10MPa。
管输天然气到达门站后需根据下游用户的供气压力要求进行降压处理,这一降压过程蕴存着丰富的压力能。
调压站一般采用调压阀对天然气进行节流调压,压力能完全消耗在克服流动阻力上,未推动机械做功,浪费大量能量。
而利用压差发电可将压力能转换为电能,极大提高了能量利用率、提高管网运行的经济性,符合国家节能减排的基本政策,具有重要的经济效益和社会效益。
近十年来,国内越来越多的学者和机构对天李志明,侯明军,罗方(东方电气集团东方汽轮机有限公司,四川德阳,618000)摘要:文章简述了天然气压差发电系统,并重点分析了压差发电机组总体方案、低温选材、结构设计、密封技术等关键难点技术.结合天然气管网实际运行特点,提供了可供压差发电利用的解决思路;并简要分析了压差发电的技术经济性,为天然气管网压差发电的综合利用提供了指导依据。
关键词:天然气,压差发电,密封技术,技术经济性中图分类号:TK172文献标识码:B文章编号:1674-9987(2022)02-0010-05 Analysis of Natural Gas Differential Pressure PowerGeneration TechnologyLI Zhiming,HOU Mingjun,LUO Fang(Dongfang Turbine Co.,Ltd.,Deyang Sichuan,618000)Abstract:The article briefly describes the natural gas differential pressure power generation system,and focuses on key and difficult technologies such as overall scheme,low-temperature material selection,structural design,sealing technology of differential pressure generator units.The article combines with the actual operation characteristics of natural gas pipe networks,providing the resolution of differential pressure power generation;and briefly analyzes the technical economy of differential pressure power generation,providing guidance for the comprehensive utilization of natural gas pipeline pressure difference.Key words:natural gas,differential pressure power generation,sealing technology,technical economy然气压差发电开展了相关研究,但付诸于工程的案例却极为鲜少。
天然气压差发电成功案例
天然气压差发电成功案例介绍天然气压差发电是一种利用天然气在流动过程中的压差来产生电能的技术。
通过利用天然气管道中不同地点的压差，可以有效地转化为可用的电能，实现能源的高效利用。
本文将介绍一个天然气压差发电的成功案例，详细探讨其原理、技术以及在能源领域中的应用前景。
案例背景位于某市的天然气调压站是一个关键的能源供给站点，负责将高压天然气转换为低压天然气，并分配给周边居民和企业。
由于该调压站处于高地势地区，天然气管道中存在大量的压差。
为了更好地利用这一压差能源，当地能源公司决定利用天然气压差发电技术来进行发电，并将其与传统的天然气调压站结合，实现能源的双重利用。
工作原理天然气压差发电利用了压缩天然气从高压到低压过程中的能量差，将其转化为机械能，再通过发电机将机械能转化为电能。
整个过程可以分为以下几个步骤：1. 天然气调压通过调压站将高压天然气转换为低压天然气。
此过程产生的压差是进行压差发电的基础。
2. 机械能生成将低压天然气通过喷嘴进入扩张装置，使其速度增加。
喷嘴的设计使天然气在扩张过程中产生高速的喷气流，喷气流的动能即为机械能。
3. 机械能转化通过喷气流驱动轮片或叶片转动，将机械能转化为机械动力。
4. 电能产生通过转动的轮片或叶片驱动发电机产生电能，最终输出为电网供给用户使用。
技术优势天然气压差发电具有以下技术优势，使得其在能源领域拥有广阔的应用前景：1. 高效利用能源通过利用天然气管道中已有的压差能源，实现对能源的高效利用，提高能源利用率。
2. 环保节能天然气是一种清洁能源，其燃烧过程中产生的污染较少。
通过利用压差发电技术，可以更好地减少对环境的污染，并提高整体能源利用的环保性。
3. 资源分布灵活天然气资源分布广泛，通过建设天然气调压站及压差发电设备，可以充分利用各地天然气资源，灵活布局能源供应。
4. 双重利用将天然气调压站与压差发电技术相结合，实现对能源的双重利用，提高能源供给的可持续性。
应用前景天然气压差发电技术具有广阔的应用前景，在能源领域可以发挥重要作用。
分输站、门站天然气调压与安全的探讨
分输站、门站天然气调压与安全的探讨作为一种重要的能源，天然气广泛应用于城市、工业、交通等领域。
在天然气输送过程中，为了控制管道内的气体压力，需要设置输站和门站对天然气进行调压。
与此同时，安全问题也是关键所在。
下面就分输站、门站天然气调压与安全进行探讨。
一、分输站天然气调压与安全1. 调压原理在气管道输送过程中，由于天然气压力较高，为了控制管道内气体压力，避免超过管道承载能力而发生破裂，需要设置分输站对天然气进行调压。
分输站通常采用多级减压的方式进行调压，即先将高压气体通过减压阀缓慢减压至一定压力，再通过下游的减压阀进一步降低压力，直到达到设定压力。
2. 安全保障分输站的安全是很重要的。
为了保障分输站的安全，必须严格按照相关的标准和规范来设计和运行，包括：密闭性、渗漏检测、防爆措施等。
在运行过程中需要采用监测装置实时跟踪气体压力，及时发现问题并采取措施进行修复，避免发生事故。
二、门站天然气调压与安全1. 调压原理门站通常是气体输送管道的最后一个环节，目的是将输送至门站的高压天然气通过门站减压装置最终降低至客户需要的低压。
门站调压装置通常包括减压阀、调压器、流量计等。
其中减压阀通过降低气体压力来控制气体流量、降低能量，调压器则通过控制进出口压差来对进出口气体做等压调整，从而满足用户需要的压力和气量。
2. 安全保障门站安全也是至关重要。
由于门站位置的特殊性、环境的复杂性以及天然气的危险性，其安全更加需要特别注意。
为了保障门站的安全，必须依照权威机构出台的标准和规范来设计、修建和维护，包括：防静电、密闭性、气体泄漏监测等。
同时，在使用过程中也应定期对门站设施进行检查、维护和整改，确保门站始终处于安全状态。
分输站、门站天然气调压与安全问题是天然气输送必不可少的工作。
在进行气体调压的同时，要重视安全问题的处理和保障，强化管理、加强监测和维护，确保天然气输送过程健康、安全、有序。
天然气压差发电技术应用
ｆ 摘 要１ 目前 国 内 天然 气 压 力能 利 用仍处 于起 步阶 段 ，仅 局部地 区 建立 ｎ 式点工程 ，而大 部分 天然气 压 力能仍 未充 分利 用 。为响应 国家 节能 减排 号 召，改 善 偏远场 站 用 电困难 、安 全保 障措 施 单 ‘ 等现状 ，推 广天 然 气压 力能 发 电项 目意义 重 大。天 然 气压力 能 发电是 一种 清洁 能源 ，不 产生 任 何的废 气废 水 ，本文 针对某 天 然气场 站进 行 ２ Ｏ ｋ ｗ 天然 气压差 发 电技术 应 用研 究，通 过利 用场 站一 部 分天然 气来进 行压 力能 发 电，供给 场站 自身用 电， 可实现 一键 启动 ， 及不问 断为 仪表 、设 备供 电。 ｆ 关 键词 １ 压 差 芨电 ：余压 发 电；压 力能 ：节 能技术 ： 天然 气： 安全 ｆ 中图 分类 ￣ － ］ Ｔ Ｑ ［ 文献标 识码】 Ａ 【 文章编 号】 １ ０ ０ ７ 一 ｌ ８ ６ ５ （ ２ ０ Ｉ ７ ） ０ ７ — ０ ０ ９ ７ — ０ ２
Ｎａ ｔ ｕ ｒ ａ ｌ Ｇａ ｓ Ｐｒ ｅ ｓ ｓ ｕｒ ｅ Ｄｉ ｆ ｆ ｅ ｒ ｅ ｎｃ ｅ Ｐｏ ｗｅ ｒ Ｇｅ ｎ ｅ ｒ ａ ｔ ｉ ｏ ｎ Ｔｅ ｃ ｈｎｏ ｌ ｏ ｇ ｙ Ａｐ ｐｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ
Ｌｉ ａ ｎ ｇ Ｄｏ ｎ ｇ ０ Ｘｕ Ｔｉ ａ ｎｙ ｕ１ ． Ｚｈ ａ ｎ ｇ Ｒｏｎ ｇ ｗｅｉ Ｄｉ ｎ ｇ Ｊ ｉ ｚ ｈ ａ ｏ ， Ｚｈｏ ｎ ｇ Ｓ ｈｅ ｎ ｇ＝
ｄ ｏ ｅ ｓ ｎ ｏ ｔ ｐ ｒ ｏ ｄ ｕ ｃ ｅ ａ ｎ ｙ ｗａ ｓ ｔ ｅ ｇ ａ ｓ ｏ ｒ“ ａ ｓ ｔ ｅ¨ ’ ａ ｔ ｅ ｒ ｉ ｎ ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ２ ０ ｋ Ｗ ｎ ａ ｔ ｕ ｒ ａ ｌ ｇ ａ ｓ ｐ ｒ ｅ ｓ ｓ ｕ ｒ ｅ ｄ ｉ ｆ ｅ ｒ ｅ ｎ ｃ ｅ ｐ ｏ ｗｅ ｒ ｇ ｅ ｎ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ａ ｐ ｐｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ ｉ ｓ ｃ ａ ｒ ｒ ｉ ｅ ｄ ｏ ｕ ｔ
