外挑式安全平网搭设技术交底(通用版)
外挑式安全平网技术交底
工程名称 太原经济技术开发区地块 2016-04 唐 交底项目 槐园住宅小区项目
外挑式安全平网
共6页 第2页
交底内容：
3）扣件验收依据规定进行检查验收。扣件采用锻铸铁制作，扣件螺栓拧紧扭力矩达
65N·m 时，扣件不得破坏。
对重复使用的扣件应及时检查，有裂缝、变形的扣件严禁使用；滑丝的螺栓必须更
换；用于重要部位的应按《钢管脚手架扣件》（GB15831）规定的检验规则抽样检测，合
格的构配件清退出场，合格的构配件按品种、规格分类，用木方垫高，堆放整齐、平稳， 堆放场地不得有积水。
1）悬挑平网防护架采用φ48mm×3.0mm 普通焊接钢管。
钢管应在管壁内外灌涂防锈层，并定期复涂，以保持其完好。钢管表面应平直光滑，
不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管的外径、壁厚、
网的里口。
7、固定安全平网里、外口的横杆应采用搭接的方式接长。钢管的搭接长度不应小于
1m，使用两个以上的旋转扣件扣牢。
8、支撑斜杆的设置间距，不应大于 3m。支撑斜杆的下端应设置牢固的固定措施。
9、网面宜外高里低，与水平面的夹角为 20 度。
10、多张网连接使用时，两张网相邻部分应靠紧或重叠，并用与网体材料相同的连
2020 年 7 月 12 日
编号：
015
太原经济技术开发区地块 2016-04 唐 交底项
工程名称
槐园住宅小区项目
目
外挑式安全平网
共6页 第5页
交底内容：
三、悬挑平网搭设及使用要求
1、网体纵、横向应设有筋绳分布应均匀合理，两根相邻筋绳的间距不小于 300mm。
1）密目网网目密度不低于 2000 目/100 平方厘米。

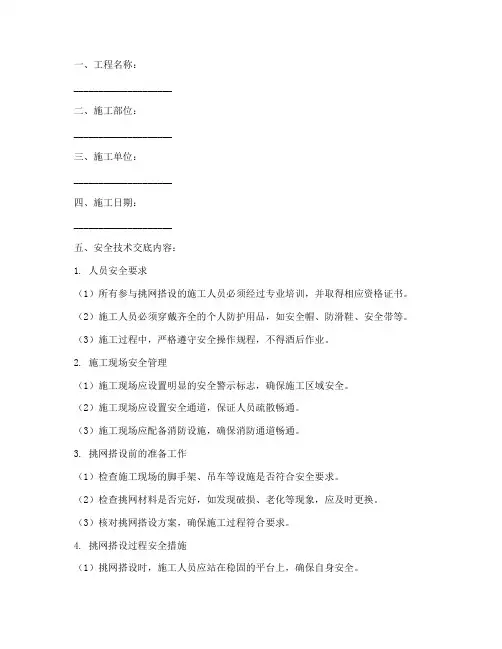

挑网搭设安全技术交底模板
一、工程名称：____________________二、施工部位：____________________三、施工单位：____________________四、施工日期：____________________五、安全技术交底内容：1. 人员安全要求（1）所有参与挑网搭设的施工人员必须经过专业培训，并取得相应资格证书。
（2）施工人员必须穿戴齐全的个人防护用品，如安全帽、防滑鞋、安全带等。
（3）施工过程中，严格遵守安全操作规程，不得酒后作业。
2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，确保施工区域安全。
（2）施工现场应设置安全通道，保证人员疏散畅通。
（3）施工现场应配备消防设施，确保消防通道畅通。
3. 挑网搭设前的准备工作（1）检查施工现场的脚手架、吊车等设施是否符合安全要求。
（2）检查挑网材料是否完好，如发现破损、老化等现象，应及时更换。
（3）核对挑网搭设方案，确保施工过程符合要求。
4. 挑网搭设过程安全措施（1）挑网搭设时，施工人员应站在稳固的平台上，确保自身安全。
（2）挑网搭设过程中，严禁高空抛物，避免对下方人员造成伤害。
（3）挑网搭设时，应使用安全带，并确保安全带系紧。
（4）挑网搭设过程中，应保持现场整洁，及时清理施工垃圾。
5. 挑网搭设后的验收（1）挑网搭设完成后，应进行全面检查，确保挑网搭设牢固、稳定。
（2）检查挑网材料是否符合质量要求，如有问题，应及时处理。
（3）验收合格后，方可投入使用。
6. 应急预案（1）施工现场发生意外事故时，施工人员应立即停止作业，并迅速撤离现场。
（2）施工现场应配备急救箱，确保受伤人员得到及时救治。
（3）施工现场应制定应急预案，并定期组织演练。
六、注意事项（1）施工过程中，严格遵守国家相关法律法规和行业标准。
（2）施工过程中，密切关注天气变化，如遇恶劣天气，应立即停止作业。
（3）施工过程中，加强现场管理，确保施工安全、文明施工。
七、安全技术交底责任人：____________________八、安全技术交底时间：____________________九、安全技术交底对象：____________________十、安全技术交底记录：____________________请各相关部门、施工人员认真阅读并严格遵守本安全技术交底，确保施工现场安全、文明施工。

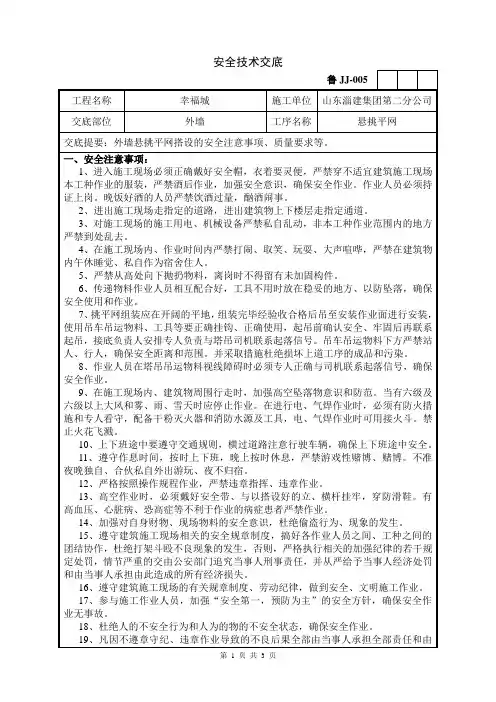

13--挑平网安全技术交底
交底人：
2014年月日
安全员：
2014年月日
交底接受人：
2014年月日
10、固定安全平网的里、外口的横杆应采用大姐的方式接长。钢管的搭接长度不应小于1m，使用两个以上的旋转扣件扣牢。
11、支撑斜杆的设置间距不应大于3m，支撑斜杆的下端应设置牢固的固定措施。
12、网的边绳与支撑杆件应贴紧，每根系绳都必须与折成杆件系结，安全平网的筋绳也必须与对称杆件系结。
13、首层安全平网的安装高度，其网体最低点距地面距离不宜小于4m，与下方物体的距离不应小于3m，网的宽度不应小于5m。
2、横向支撑设置在每边的两端和中间每隔3m设置一道，3m一斜拉。
3、扣件规格必须与钢管外径相同，扣件拧紧扭力矩应在40N·M—65N·M之间，对接扣件的开口应朝上或朝内，各杆件端头伸出扣件盖板边缘的长度不小于100mm。
4、卸荷载装置采用钢管钢丝绳斜拉相结合，保持钢丝绳处于拉紧状态。
5、所有接头必须锁紧，外径不同的钢管不得使用。各种连接扣件必须扣接牢固，防止杆件打滑。
4、用双横杆内外夹紧主体墙柱，且固定牢固。
5、斜拉钢丝绳选用6×19，Φ12.5钢丝绳，每根钢丝绳用绳卡不少于3各，绳卡间距100~150mm。
6、吊环用Ⅰ级钢制作，埋入砼内与主筋相焊。吊环位置距离结构楼层边至少800mm。
四、相关要求及注意事项：
1、连墙件采用Φ48mm×3.5mm钢管与主体结构固定拉结。
（3）、网体缝线不得有跳针、漏缝，缝边应均匀。
（4）、一张网体上不允许有一个以上的接缝，且接缝部位应端正牢固。
（5）、不得有断纱、破洞、变形及有碍使用的编制缺陷。
（6）、阻燃安全网的续燃、阻燃时间均不得大于4S。

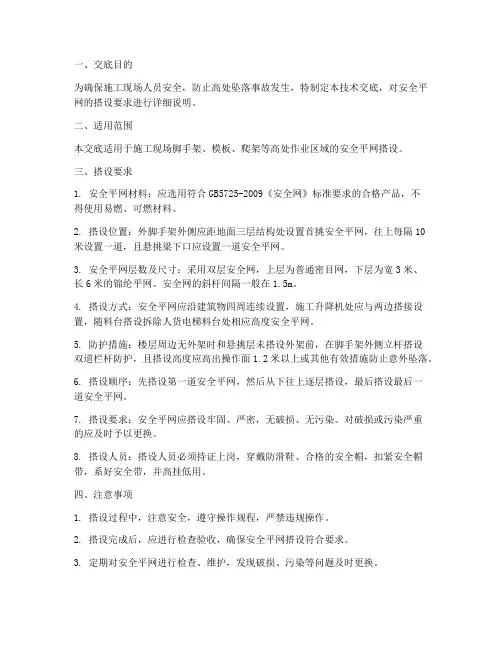

安全平网搭设技术交底模板
一、交底目的为确保施工现场人员安全，防止高处坠落事故发生，特制定本技术交底，对安全平网的搭设要求进行详细说明。
二、适用范围本交底适用于施工现场脚手架、模板、爬架等高处作业区域的安全平网搭设。
三、搭设要求1. 安全平网材料：应选用符合GB5725-2009《安全网》标准要求的合格产品，不得使用易燃、可燃材料。
2. 搭设位置：外脚手架外侧应距地面三层结构处设置首挑安全平网，往上每隔10米设置一道，且悬挑梁下口应设置一道安全平网。
3. 安全平网层数及尺寸：采用双层安全网，上层为普通密目网，下层为宽3米、长6米的锦纶平网。
安全网的斜杆间隔一般在1.5m。
4. 搭设方式：安全平网应沿建筑物四周连续设置，施工升降机处应与两边搭接设置，随料台搭设拆除人货电梯料台处相应高度安全平网。
5. 防护措施：楼层周边无外架时和悬挑层未搭设外架前，在脚手架外侧立杆搭设双道栏杆防护，且搭设高度应高出操作面1.2米以上或其他有效措施防止意外坠落。
6. 搭设顺序：先搭设第一道安全平网，然后从下往上逐层搭设，最后搭设最后一道安全平网。
7. 搭设要求：安全平网应搭设牢固、严密，无破损、无污染。
对破损或污染严重的应及时予以更换。
8. 搭设人员：搭设人员必须持证上岗，穿戴防滑鞋、合格的安全帽，扣紧安全帽带，系好安全带，并高挂低用。
四、注意事项1. 搭设过程中，注意安全，遵守操作规程，严禁违规操作。
2. 搭设完成后，应进行检查验收，确保安全平网搭设符合要求。
3. 定期对安全平网进行检查、维护，发现破损、污染等问题及时更换。
4. 施工过程中，严禁在安全平网上行走、堆放物品，防止安全平网损坏。
5. 遇有大风、暴雨等恶劣天气，应暂停搭设工作，确保人员安全。
五、验收标准1. 安全平网材料符合GB5725-2009《安全网》标准要求。
2. 安全平网搭设牢固、严密，无破损、无污染。
3. 搭设位置、层数、尺寸、防护措施符合要求。
4. 搭设人员持证上岗，穿戴齐全。
水平挑网搭设技术交底范本
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、表C2-1编 号工 程 名 称 渤海玉园住宅小区工程交底日期 2012.8.5施工单位 秦皇岛市一建建设集团有限公司 分项工程名称 水平挑网搭设交底提要交底内容：审核人交底人接受交底人2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、3、在安全挑网端设置6×19 Φ14.3钢丝绳进行卸荷,每间隔3米设置一道钢丝绳连接至建筑物上部,钢丝绳必须张紧受力.4、φ16圆钢锚环或穿钢管,间距3000㎜,用于固定钢丝绳.5、搭设期间架子工必须佩戴好安全防护用品,否则禁止施工作业. 悬挑脚手架上3米宽水平挑网搭设示意图如下:6米宽水平挑网搭设示意图如下:2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

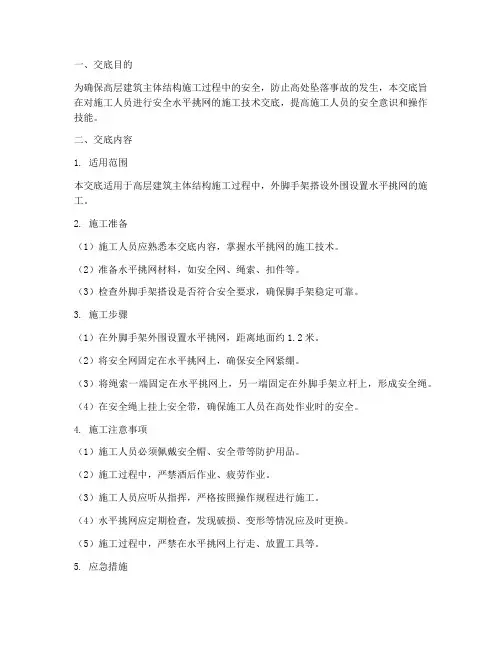

安全水平挑网的技术交底模板
一、交底目的为确保高层建筑主体结构施工过程中的安全，防止高处坠落事故的发生，本交底旨在对施工人员进行安全水平挑网的施工技术交底，提高施工人员的安全意识和操作技能。
二、交底内容1. 适用范围本交底适用于高层建筑主体结构施工过程中，外脚手架搭设外围设置水平挑网的施工。
2. 施工准备（1）施工人员应熟悉本交底内容，掌握水平挑网的施工技术。
（2）准备水平挑网材料，如安全网、绳索、扣件等。
（3）检查外脚手架搭设是否符合安全要求，确保脚手架稳定可靠。
3. 施工步骤（1）在外脚手架外围设置水平挑网，距离地面约1.2米。
（2）将安全网固定在水平挑网上，确保安全网紧绷。
（3）将绳索一端固定在水平挑网上，另一端固定在外脚手架立杆上，形成安全绳。
（4）在安全绳上挂上安全带，确保施工人员在高处作业时的安全。
4. 施工注意事项（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）施工过程中，严禁酒后作业、疲劳作业。
（3）施工人员应听从指挥，严格按照操作规程进行施工。
（4）水平挑网应定期检查，发现破损、变形等情况应及时更换。
（5）施工过程中，严禁在水平挑网上行走、放置工具等。
5. 应急措施（1）若施工人员发生高处坠落，应立即启动应急预案，进行救援。
（2）在发生高处坠落事故后，应及时上报相关部门，进行事故调查和处理。
三、交底要求1. 施工人员必须认真学习本交底内容，掌握水平挑网的施工技术。
2. 施工过程中，严格按照操作规程进行施工，确保施工安全。
3. 施工负责人应定期对施工人员进行安全培训，提高施工人员的安全意识。
4. 施工过程中，加强现场安全管理，确保施工安全。
四、交底人（姓名）五、日期（年月日）本技术交底适用于高层建筑主体结构施工过程中，外脚手架搭设外围设置水平挑网的施工。
施工人员应认真学习并严格执行本交底内容，确保施工安全。
外架平网搭设安全技术交底模板
一、交底目的为确保外架平网搭设过程中的安全，降低安全事故发生的风险，提高施工人员的安全意识，特进行安全技术交底。
二、交底对象所有参与外架平网搭设的施工人员及管理人员。
三、交底内容1. 安全意识教育1.1 施工人员必须树立“安全第一”的思想，严格遵守国家有关安全生产的法律法规和本工程的安全操作规程。
1.2 加强施工人员的安全教育培训，提高安全意识，确保施工安全。
2. 施工准备2.1 施工前应检查施工现场，确保场地平整、排水畅通，避免施工过程中发生意外。
2.2 搭设外架平网前，应对搭设人员进行安全交底，明确搭设要求和安全注意事项。
3. 搭设要求3.1 外架平网应选用符合国家标准或行业规定的产品，确保安全性能。
3.2 搭设外架平网时，应严格按照以下顺序进行：a. 首先检查外架平网的尺寸、质量是否符合要求；b. 将外架平网展开，确保无破损、撕裂等现象；c. 将外架平网铺设在外架上，确保平铺、平整；d. 使用专用工具将外架平网固定在外架上，确保牢固可靠。
4. 安全注意事项4.1 施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品，确保自身安全。
4.2 搭设外架平网时，严禁上下交叉作业，防止发生物体打击事故。
4.3 施工过程中，应随时注意观察周围环境，发现安全隐患及时报告并采取措施消除。
4.4 搭设外架平网时，应保持现场整洁，不得随意堆放杂物，避免影响施工安全。
5. 应急措施5.1 施工过程中，如发生意外事故，应立即停止施工，并采取相应的应急措施，确保人员安全。
5.2 事故发生后，应立即上报相关部门，并积极配合调查处理。
四、交底时间[填写具体时间]五、交底人[填写交底人姓名及职务]六、被交底人[填写被交底人姓名及职务]七、注意事项1. 施工人员应认真阅读本安全技术交底，并严格遵守各项安全操作规程。
2. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识。
3. 施工现场应设立明显的安全警示标志，提醒施工人员注意安全。
安全平网的安全技术交底模板
一、交底目的为确保施工现场高空作业人员的安全，防止高处坠落事故的发生，特制定本安全技术交底，使全体作业人员充分了解安全平网的使用规范和注意事项。
二、交底对象所有参与高空作业的施工人员、安全管理人员及现场监理人员。
三、交底内容1. 安全平网的基本要求- 安全平网应采用合格的产品，符合国家标准和行业规定。
- 安全平网应具有良好的抗拉强度、耐腐蚀性和耐久性。
- 安全平网的颜色应醒目，便于识别。
2. 安全平网的安装要求- 安装前应检查安全平网的完好性，确保无破损、无污染。
- 安装时应由专业人员进行，严格按照安装规程操作。
- 安全平网应紧贴作业面，不得有松动或悬空。
- 安全平网的搭设高度应不低于作业人员可能坠落的高度。
3. 安全平网的检查与维护- 定期检查安全平网的完好性，发现破损应及时更换。
- 检查安全平网的搭设是否符合规范要求，确保安全可靠。
- 检查安全平网的固定点是否牢固，防止因外力作用导致脱落。
- 在恶劣天气条件下，应对安全平网进行检查，确保其安全性能。
4. 安全平网的使用注意事项- 高空作业人员必须正确佩戴安全带，并系牢。
- 在作业过程中，严禁攀爬安全平网。
- 作业人员应遵守操作规程，不得擅自移动安全平网。
- 安全管理人员应加强对安全平网的监控，确保其安全性能。
四、安全措施1. 技术措施- 采用符合国家标准的安全平网。
- 安装过程中，严格按照规程操作，确保安全平网的搭设质量。
- 定期对安全平网进行检查和维护，及时发现并处理安全隐患。
2. 管理措施- 加强对高空作业人员的培训，提高其安全意识和操作技能。
- 建立健全安全管理制度，明确各岗位的安全责任。
- 加强现场安全监督检查，确保安全措施落实到位。
五、应急处理1. 发生安全平网脱落或破损时，应立即停止高空作业，及时更换或修复安全平网。
2. 如发生高处坠落事故，应立即启动应急预案，进行现场救援和处理。
六、总结安全平网是保障高空作业人员安全的重要设施，各参建单位必须高度重视，严格按照本安全技术交底执行，确保施工现场高空作业安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
外挑式安全平网搭设技术交底
(通用版)
外挑式安全平网搭设技术交底(通用版)导语：企业想要提高生产，安全问题就是重中之重。
如果不具备安全管理条件，企业生产就不能顺利进行。
想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。
一、外挑式安全平网的设置
（1）、脚手架操作人员必须持证上岗，带工具袋、穿防滑鞋；戴好合格的安全帽，扣紧安全帽带；系好安全带，并高挂低用。
（2）、在脚手架采用密目安全立网全封闭的基础上，必须在脚手架外侧四周加设外挑式安全网，在离地高度10m处搭设第一道，并在每间隔不大于20m处搭设一道。
外挑网宽应大于3.6m，外挑水平角度控制在20-30度之间，网不得绷紧，下垂的最低点与钢管斜支撑杆的距离应大于1.5m。
（3）、采用密目网与小眼网双层铺设，上层为密目网，下层为小眼网，安全网的系绳绑在钢管上。
密目式安全网安装时，系结点应沿网边均匀分布，每个环扣都必须穿入符合规定的纤维绳或16#的铅丝，小眼网与钢管绑扎的铅丝间距不大于500mm，安全网之间采用16#铅丝全部连接。
每个系点独立连接，要连接牢固而又不容易解开，受力后不能脱散。
外挑式安全网外沿应采用钢管固定双层网网绳，内沿可与
脚手架架体固定连接，外挑式安全网设钢管斜支撑杆，其间距应不大于3m，支撑角度45-60度，支撑杆件下端应支撑固定在脚手架上。
（4）、密目式安全网和安全平网应搭设牢固、严密，无破损、无污染。
对破损或污染严重的应及时予以更换，安全网质量必须符合现行国家规定标准，且要按规定进行安全检验，不合格或超过使用年限的，一律淘汰，严禁使用
二、架体内封闭
(1)、脚手架的架体里大横杆距墙体净距为250mm，如因结构设计的限制大于250mm的必须铺设站人片，站人片设置平整牢固。
(2)、脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。
(3)、施工层以下脚手架每隔3步以及底部用密目网或其他措施进行封闭。
3.6米高搭设首层平网，随施工层的上升，施工层下每隔10m 设一道安全平网。
（4）、电梯井内应在首层顶板部支设双层水平安全网，四周必须紧靠井壁、网内、网下不得有物料，每4层或不超过10米增设一道水平网，
交底人：被交底人：
