构造柱的设计原则
构造柱设置规范要求
一、框架结构：GB50011-2010第13.3.4-4条：墙长大于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时，宜设置混凝土；墙高超过4m 时，墙体半高宜设置与柱连接且沿墙全长贯通的水平系梁。
这与12ZG003第38页要求相同。
设计规范GB50003-2011第6.3.4 条填充墙与框架的连接，可根据设计要求采用脱开或不脱开方法。
有时宜采用填充墙与框架脱开的方法。
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2) 填充墙端部应设置构造柱，距宜不大于20 倍墙厚且不大于4000mm ，柱宽度不小于100mm。
柱竖向钢筋不宜小于~10 ，宜为rTR 5 ，坚向间距不宜大于400mm。
竖向钢筋与或其挑出部分的或预留，绑扎接头时不小于30d ，焊接时(单面焊)不小于lOd (d 为)。
柱顶与框架梁(板)应预留不小于15mm 的缝隙，用硅自同胶或其他弹性封缝。
当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土等级不小于C20 。
当有洞口的填充墙尽端至洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
构造柱构造规范
构造柱构造规范编辑词条目录1基本内容目录1基本内容收起编辑本段基本内容基本内容在结构设计规范第5.0.1条一般情况下，多孔砖房屋应按表5.0.1的要求钢筋混凝土构造柱（以下简称构造柱）。
第5.0.2条外廊式和单面走廊式的多层房屋，应根据房屋增加一层后的层数，按表5.0.1要求设置构造柱，单面走廊两侧的纵墙也应按外墙处理。
教学楼、医院等横墙较少的房屋，应根据增加一层后的层数，按本条上述要求或第5.0.1条的要求设置构造柱。
第5.0.3条构造柱应符合下列规定：一、构造柱最小截面为240mm×180mm，纵向钢筋宜采可4φ12，箍筋间距不宜大于250mm，且在与圈梁相交的节点处宜适当加密，加密范围在圈梁上下均不应小于1/6层高或450mm，箍筋间距不宜大于100mm。
房屋四角的构造柱可适当加大截面及配筋；二、7度时超过6层、8度时超过5层和9度区的构造柱纵向钢筋宜采用1φ14，箍筋间距不宜大于200mm；三、构造柱与墙体的连接处宜砌成马牙槎，并沿墙高每500mm设2φ6拉结钢筋，每边伸入墙内不宜小于1m(图5.0.3-1)；四、构造柱混凝土强度等级不应低于C15；五、构造柱可不单独设置基础，但应伸入室外地面下500mm(图5.0.3-2)，或锚入浅于500mm的基础圈梁内。
第5.0.4条 7度时层高超过3.6m或墙长大于7.2m的大房间，8度和9度时的房屋外墙转角及内外墙交接处，当未设置构造柱时，应沿墙高每隔500mm配置2φ6拉结钢筋，每边伸入墙内不宜小于1m。
第5.0.5条后砌的非承重砌体隔墙，应沿墙高每隔500mm配置2φ6拉结钢筋与承重墙或柱拉结，每边伸入墙内不应小于500mm。
8度和9度时，长度大于5.1m的后砌非承重隔墙的墙顶尚应与楼板或梁拉结。
第5.0.6条多孔砖房屋的现绕钢筋混凝土圈梁设置应符合下列规定：一、装配式钢筋混凝土楼、屋盖或木楼、屋盖房屋，应每层设置圈梁，横墙承重时，各类墙的圈梁设置要求应按表5.0.6的规定执行；纵墙承重时，抗震横墙上的圈梁间距应比表5.0.6内要求适当加密。

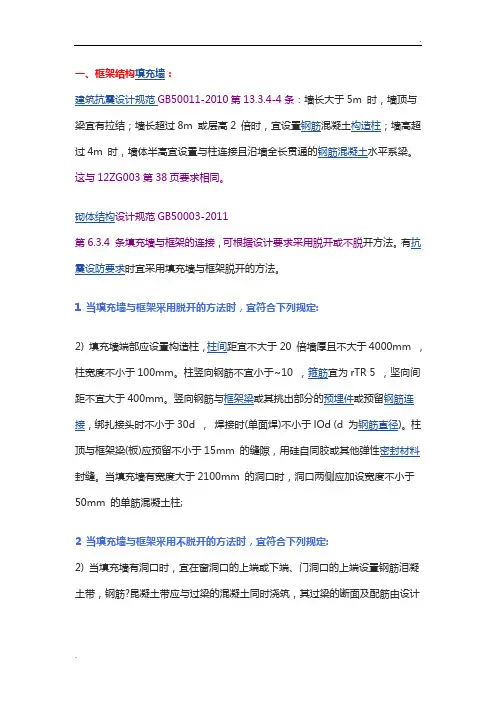

构造柱设置规范要求05626
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:封缝。
当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。
高层在高规6.1.1.2中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。
二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧。
(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。
)构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。
构造柱施工工艺
构造柱施工工艺
1、构造柱设计原则:
（1）填充墙长度＞5m时，沿墙长度方向每隔4m设置一根构造柱。
（2）外墙与内墙墙交接处,纵横墙交接处。
（3）填充墙端部无翼墙或混凝土墙(柱）时，在端部增设构造柱.
（4）超过2m的门窗洞口两侧.
(5）墙长超过层高2倍的填充墙中部增设构造柱。
（6）框架柱（或构造柱）边砖墙垛长度不大于120时，可采用素混凝土整浇。
2、构造柱尺寸：墙宽×240，配筋为主筋4*10，箍筋￠6@200。
现场主楼已预留插筋，植筋孔深入结构混凝土≥100mm，混凝土强度等级为C20。
3、构造柱与墙体的连接处应砌成马牙槎，马牙槎应先退后进,留槎60mm，并加设拉结钢筋，应符合设计要求，预留的拉结钢筋位置正确，施工中不得任意弯折。
4、构造柱模板用φ14全丝加强螺杆加固，全丝螺杆间距500mm，现浇门窗过梁、女儿墙压顶等水平构件模板用对拉螺杆固定，对拉螺杆间距800mm,并在模板内下侧与墙体接触部位贴密封胶条。
5、构造柱浇灌混凝土前，必须将砌体留槎部位和模板浇水湿润，将模板内的落地灰、砖渣和其他杂物清理干净。
振捣时，应避免触碰墙体，严禁通过墙体传振.。
构造柱设置规范要求
3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
，宜根据情况采取下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。
高层在高规，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》GB50011-2010 规定：第1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧。
(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。
)构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。
砌体结构设计规范GB50003-2011第6.2.8 当梁跨度大于或等于下列数值时，其支承处宜加设壁柱，或采取其他加强措施:1 对240mm 厚的砖墙为6m; 对180 mm 厚的砖墙为4.8m;第。
构造柱及圈梁的设置要求
构造柱及圈梁的设置要求
柱及圈梁是建筑结构中常见的构件之一，它们承担着重要的支撑和连接功能。
因此，在构造柱及圈梁时需要注意以下几个设置要求。
1.材料选择：
2.设计要求：
3.尺寸规定：
4.抗震要求：
在地震区域，构造柱及圈梁的设置需要满足抗震的要求。
抗震柱的设置应符合抗震设计规范，合理布置于建筑的重要节点位置，以增加整体结构的抗震性能。
5.连接方式：
构造柱与圈梁的连接方式通常采用焊接、螺栓连接或钢筋混凝土粘接连接。
连接时需要注意连接件的强度和刚度，确保连接处不发生断裂或滑移。
6.防火要求：
7.施工要求：
8.检测与验收：
在柱及圈梁的施工过程中，需要进行相应的检测和验收工作。
包括现浇混凝土强度的检测、焊接接头的质量检验、连接件的验收等。
只有通过严格的检测与验收，才能确保构造柱及圈梁的质量和安全性。
构造柱设置规范要求
构造柱设置规范要求一、框架结构填充墙：1、抗震规范第：钢筋混凝土结构中的砌体填充墙1、均匀对称，宜避免形成薄弱层或短柱；2、砌体的砂浆强度等级不低于M5；实心块体的强度等级不低于，空心块体的强度等级不宜低于；墙顶应与框架梁密切结合；3、填充墙应沿框架柱全高每隔500~600设2A6拉筋，拉筋伸入墙内的长度，沿墙全长贯通。
4、墙长大于5m时，墙顶与梁宜有拉结；墙长超过8m或层高2倍时，宜设钢筋构造柱；墙高超过4m时，墙体半高宜设设置与柱相连且沿墙全长贯通的钢筋混凝土水平系梁；5、楼梯间和人流通道的填充墙，应采用钢丝网砂浆面层加强；2、砌体结构设计规范：框架填充墙：考虑水平风荷载和地震作用，地震作用按《抗震》非结构构件的规定计算。
在正常使用和正常维护条件下，填充墙的使用年限和主体结构相同，结构安全等级二级。
填充墙的构造设计规定：1、轻质块体材料其强度等级：自承重的空心砖、轻集料混凝土砌块，空心砖：MU10、、MU5、；轻集料混凝土砌块：MU10、、MU5、；2、填充墙砌筑砂浆的强度等级M5（Mb5、Ms5）；3、填充墙的墙体厚度90mm；4、用于填充墙的夹心复合砌块，两肢块体之间应有拉结；填充墙与框架的连接，可根据设计要求，采用开脱或不开脱方法。
有抗震设计要求时宜采用填充墙与框架开脱的方法。
（不开脱是指框架与砌体之间有砌体加钢筋相连接，梁和墙顶也紧密连接，反之为开脱）采用开脱的方法：1、填充墙两端与框架柱、填充墙顶面和框架梁之间流出20mm的间隙；2、填充墙端部应设置构造柱，柱间距20倍墙厚，且4m，柱宽100；柱竖向钢筋A10，箍筋宜为A R5，竖向间距400；竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头30d，焊接时（单面焊）10d；柱顶与框架梁（板）应预留15的缝隙，用硅胶或其他弹性密封材料封缝；当填充墙有宽度2100的洞口时，洞口两侧应加设宽度50的单筋混凝土柱；3、填充墙宜卡入设在梁板底及柱侧的卡口铁件内，墙侧卡口板的竖向间距500，墙顶卡口板的水平间距1500；4、墙体高度超过4m时，应在墙高中部设置与柱连通的水平系梁。
构造柱的设计原则
构造柱的设计原则为提高多层建筑混凝土砌体结构的抗震性能,应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
构造柱与组合砖砌体柱不同,后者是当砌体受压构件偏心距较大(e > 0. 7r) 、无筋砌体承受能力不足而柱截面尺寸受其他条件的限制又不能扩展或要求砌体受压构件有一定的延性和变形能力时,在砌体的外表面附以混凝土或抹砂浆面层共同组成受压构件。
这种组合砌体构件一般要求在砌体结构设计规范(GBJ - - 89) 中已有规定,而构造柱则是被包围在砌体结构内部的混凝土柱,其目的是同圈梁共同工作,以提高砌体结构的抗震能力。
1 构造柱的设置原则和要求1. 1 构造柱的作用范围多层砌体房屋,底层框架及内框架砖砌体中,它的作用一般为:加强纵墙间的连接,是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm 设置2 (6 拉结筋,钢筋每边伸入墙内大于100mm。
一般施工时先砌砖墙后浇筑混凝土柱,这样能增加横墙的结合,可以提高砌体的抗剪承载能力10 % —30 % ,提高的比例幅度虽然不高但能明显约束墙体开裂,限制出现裂缝。
构造柱与圈梁的共同工作,可以把砖砌体分割包围,当砌体开裂时能迫使裂缝在所包围的范围之内,而不至于进一步扩展。
砌体虽然出现裂缝,但能限制它的错位, 使其维持承载能力并能抵消振动能量而不易较早倒塌。
砌体结构作为垂直承载构件,地震时最怕出现四散错落倒地,从而使水平楼板和屋盖坠落,而构造柱则可以阻止或延缓倒塌时间、以减少损失。
构造柱与圈梁连接又可以起到类似框架结构的作用,其作用效果非常明显。
1. 2构造柱设置位置的规定规范要求无论房屋层数和地震烈度多少,均应在外墙四角、错层部位横墙与外纵墙交接处、较大洞口两侧、大房间内外墙交接处设置构造柱。
1. 3 构造柱的构造要求多层粘土砖房的构造柱必须符合: ⑴可采用240mm ×180mm 最小截面,纵向钢筋宜用4 (12 ,箍筋间距不宜大于250mm且柱两端适当加密。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
构造柱的设计原则
为提高多层建筑混凝土砌体结构的抗震性能,应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
构造柱与组合砖砌体柱不同,后者是当砌体受压构件偏心距较大(e > 0. 7r) 、无筋砌体承受能力不足而柱截面尺寸受其他条件的限制又不能扩展或要求砌体受压构件有一定的延性和变形能力时,在砌体的外表面附以混凝土或抹砂浆面层共同组成受压构件。
这种组合砌体构件一般要求在砌体结构设计规范(GBJ - - 89) 中已有规定,而构造柱则是被包围在砌体结构内部的混凝土柱,其目的是同圈梁共同工作,以提高砌体结构的抗震能力。
1 构造柱的设置原则和要求
1. 1 构造柱的作用范围多层砌体房屋,底层框架及内框架砖砌体中,它的作用一般为:加强纵墙间的连接,是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm 设置2 (6 拉结筋,钢筋每边伸入墙内大于100mm。
一般施工时先砌砖墙后浇筑混凝土柱,这样能增加横墙的结合,可以提高砌体的抗剪承载能力10 % —30 % ,提高的比例幅度虽然不高但能明显约束墙体开裂,限制出现裂缝。
构造柱与圈梁的共同工作,可以把砖砌体分割包围,当砌体开裂时能迫使裂缝在所包围的范围之内,而不至于进一步扩展。
砌体虽然出现裂缝,但能限制它的错位, 使其维持承载能力并能抵消振动能量而不易较早倒塌。
砌体结构作为垂直承载构件,地震时最怕出现四散错落倒地,从而使水平楼板和屋盖坠落,而构造柱则可以阻止或延缓倒塌时间、以减少损失。
构造柱与
圈梁连接又可以起到类似框架结构的作用,其作用效果非常明显。
1. 2构造柱设置位置的规定规范要求无论房屋层数和地震烈度多少,均应在外墙四角、错层部位横墙与外纵墙交接处、较大洞口两侧、大房间内外墙交接处设置构造柱。
1. 3 构造柱的构造要求多层粘土砖房的构造柱必须符合: ⑴可采用240mm ×180mm 最小截面,纵向钢筋宜用4 (12 ,箍筋间距不宜大于250mm且柱两端适当加密。
7 度时房屋不宜超过六层、8 度时7 层至9 层的房屋竖向筋直径采用4 (14 ,箍筋间距不宜大于200mm ,房屋四角构造柱可适当加大截面及配筋量。
⑵构造柱与墙连接处宜砌成马牙槎,并沿墙高每隔500mm 设置2 (6 拉结钢筋,每边伸入墙内不小于一米。
⑶构造柱与圈梁连接, 当隔层设置圈梁时,应在无圈梁楼层增配筋砖带砂浆并提高筹码;仅在外墙四周设置构造柱时,在外墙上伸过一个开间, 截面及高度不应小于四皮砖,砂浆强度等级不应低于M5。
构造柱不应单独设置基础,但必须伸入室外地面以下500mm ,或锚入不浅于50 0mm的基础圈梁内。
底层框架砖房和多层框架砖房构造柱应符合:构造柱截面不宜小于240mm ×240mm ,纵向钢筋不宜小于4 (14 ,箍筋间距不宜大于200mm ,构造柱应同每层圈梁连接。
2 质量通病的表现形式
2. 1 施工中存在的质量通病形式构造柱的设置部位和数量不符合规范要求,存在漏设和少设情况;
未能将变形缝两侧的情况视为外墙而漏设构造柱; 钢筋埋设深度不
足,一些构造柱仅锚固在基础圈梁内,一般基础圈梁均低于地平60mm ,无法满足规范要求(构造柱伸入室外地面以下500mm的基础圈梁内) ;对构造柱截面和配筋未做具体规定;一些施工图对构造柱的设置仅以文字说明和选择大样构造图来表示;对构造柱的混凝土强度等级不明确等。
2. 2 构造柱施工中的不规范
1) 钢筋竖向直立不稳、上重下轻、偏斜移位、错位超标;竖向钢筋搭接长度小于35d ,绑扎松动,箍筋间距不按规定绑设; 绑扎周期较长,竖筋根部反复弯折;骨架支立后未及时支护固定,施工中不断磨碰,严重者会出现折短痕迹,未采取预防措施;箍筋绑扎该加密处遗漏或疏忽,砌筑马牙槎内水平拉筋少放、漏放或未放。
2) 砌筑过程中接槎留置马牙内侧砖表面凹凸不平,使柱外横模板安装时贴不紧墙面;由于底部排砖不准,使构造柱横竖中心偏差过大;砌筑时未按规定先退后进的构造方法,柱内形成直槎,在室内地平以下构造柱很少能用马牙槎形式结合。
3) 混凝土浇注现象:夹渣和烂根现象较多,其现象是柱根部混凝土未振捣出现石子无砂浆或根部存有纸片、碎砖而出现空洞,使主筋外露、锈蚀而造成夹渣、烂根、露筋与麻面:绑扎后出现钢筋未将保护层垫块固定,支模出现钢筋移位并因无保护层而露筋;缩弱现象:混凝土浇筑后出现的柱直径不标准、漏浆、马牙槎两侧面的砖墙超标不干,模板靠砖墙之间缝隙大,模板拼装缝干缩后出现浆外流;槎不标准,标准构造柱的垂直有效受力面积拉结筋漏放或间距大。
以上这些施工质量通病已经
严重威胁到了建筑物的安全。
所以工程质量的控制必须是自始至终地贯穿到整个工程中去,从设计、施工、建设监督部门人人负责,严格按规范、按标准施工。
严格把关,杜绝施工质量通病的出现,才能有效的保证建筑物的稳定安全,才能建造合格的工程项目。
