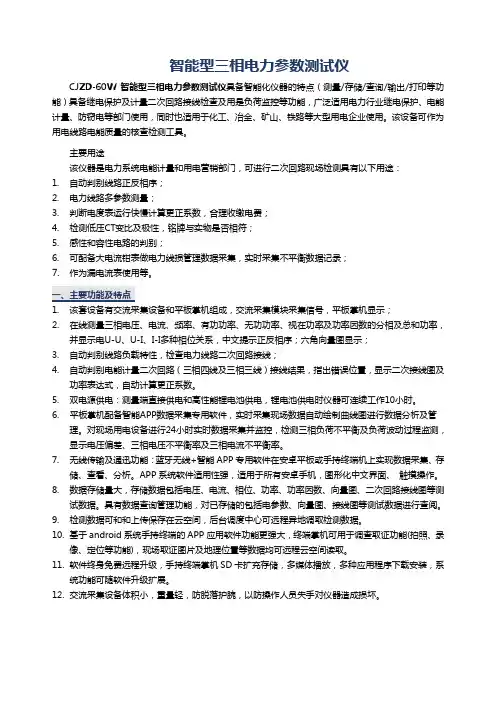

智能型三相电力参数测试仪

智能型三相电力参数测试仪

智能型三相电力参数测试仪CJZD-60W智能型三相电力参数测试仪具备智能化仪器的特点(测量/存储/查询/输出/打印等功能)具备继电保护及计量二次回路接线检查及用是负荷监控等功能,广泛适用电力行业继电保护、电能计量、防窃电等部门使用,同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。

该设备可作为用电线路电能质量的核查检测工具。

主要用途该仪器是电力系统电能计量和用电营销部门,可进行二次回路现场检测具有以下用途:1.自动判别线路正反相序;2.电力线路多参数测量;3.判断电度表运行快慢计算更正系数,合理收缴电费;4.检测低压CT变比及极性,铭牌与实物是否相符;5.感性和容性电路的判别;6.可配备大电流钳表做电力线损管理数据采集,实时采集不平衡数据记录;7.作为漏电流表使用等。

2.在线测量三相电压、电流、频率、有功功率、无功功率、视在功率及功率因数的分相及总和功率,并显示电U-U、U-I、I-I多种相位关系,中文提示正反相序;六角向量图显示;3.自动判别线路负载特性,检查电力线路二次回路接线;4.自动判别电能计量二次回路(三相四线及三相三线)接线结果,指出错误位置,显示二次接线图及功率表达式,自动计算更正系数。

5.双电源供电:测量端直接供电和高性能锂电池供电,锂电池供电时仪器可连续工作10小时。

6.平板掌机配备智能APP数据采集专用软件,实时采集现场数据自动绘制曲线图进行数据分析及管理。

对现场用电设备进行24小时实时数据采集并监控,检测三相负荷不平衡及负荷波动过程监测,显示电压偏差、三相电压不平衡率及三相电流不平衡率。

7.无线传输及通迅功能:蓝牙无线+智能APP专用软件在安卓平板或手持终端机上实现数据采集、存储、查看、分析。

APP系统软件适用性强,适用于所有安卓手机,图形化中文界面、触摸操作。

8.数据存储量大,存储数据包括电压、电流、相位、功率、功率因数、向量图、二次回路接线图等测试数据。

具有数据查询管理功能,对已存储的包括电参数、向量图、接线图等测试数据进行查阅。

PR 412091 三相电能测量仪产品说明书

PR 412091 三相电能测量仪产品说明书

PR_412091.xlsxLG-412091COMMUNICATION PROTOCOL GENERAL MODBUS TABLE ORGANIZATIONStarting Address of the Group Registers (Dec)Starting Address of the GroupRegisters (Hex)System Version(Release)System Version(Build)Group Name (Text)Group Code(Hex)Group Complexity(Hex)Group Version(Hex)000119Modbus settings00 011001 00 409610000119External input10 001001 00 2048050000119Three-phase Electric Measurement71 03 4001 00 2048050000119Measure configuration71 03 4001 00 2969674000119Pulse measurement 74 001001 00MODBUS PROTOCOL DETAILSFunction Code (Dec)Exception Codes (Dec)Data Encoding2 (Read Discrete Inputs)1, 2, 3"Big Endian" (most significant byte first)1 (Read Coils)1, 2, 3"Big Endian" (most significant byte first)5/15 (Write Single/Multiple Coils)1, 2, 3"Big Endian" (most significant byte first)4 (Read Input Registers)1, 2, 3"Big Endian" (most significant byte first)3 (Read Holding register)1, 2, 3"Big Endian" (most significant byte first)6/16 (Write Single/Multiple Holding register)1, 2, 3, 4"Big Endian" (most significant byte first)MODBUS OVER SERIAL DETAILSPhysical Layer Trasmission Modes Device Addressing Baud Rates (bit/s)Data BitsData bitstrasmissionsequenceParity Stop Bitsstandard EIA/TIA 485 (RS-485) two-wireconfiguration RTU1÷255programmable(4800, 9600, 19200,38400)8Least significantbit firstprogrammable(NONE, EVEN, ODD)1MASTER/SLAVE COMMUNICATION TIMINGTimer Description Timer Value (msec)Inter-character time-out< 1,5 character timesResponse delay (from master request)programmable ( 0 ÷ 99 ms )Delay Time (between two master trasmissions)-REFER ALSO TO:- MODBUS over serial line specification and implementation guide V1.02- MODBUS APPLICATION PROTOCOL SPECIFICATION V1.1bNOTE:File and printed copies of this document are not subject to document change control.LG-412091Register Number RegisterAddress(Dec)RegisterAddress(Hex)Dimension[bit]Description NoteReadFunctionCodes (Dec)Data Storing4097409610001External input4097409610001Current active tariff See Note 12Note 10: Tariff 11: Tariff 2LG-412091Register Number RegisterAddress(Dec)RegisterAddress(Hex)Dimension[bit]Description NoteReadFunctionCodes (Dec)WriteFunctionCodes (Dec)Data Storing(no COILS availables)Number Address(Dec)Address(Hex)[word]PositionDescription Type Scale Unit Range Note FunctionCode (Dec)Storing20481204805000257Three-phase Electric Measurement204812048050002Phase 1 Current Value (R)unsigned integer1mA See Note 14 204832048250022Phase 2 Current Value (S)unsigned integer1mA See Note 14 204852048450042Phase 3 Current Value (T)unsigned integer1mA See Note 14 2048720486500623RESERVED (all return "8000h")2051020509501D21-N Voltage unsigned integer1mV See Note 14 2051220511501F22-N Voltage unsigned integer1mV See Note 14 2051420513502123-N Voltage unsigned integer1mV See Note 14 2051620515502321-2 Voltage unsigned integer1mV See Note 14 2051820517502522-3 Voltage unsigned integer1mV See Note 14 2052020519502723-1 Voltage unsigned integer1mV See Note 14 2052220521502916RESERVED (all return "8000h")205382053750391Three-phase frequency unsigned integer0,01Hz See Note 14 2053920538503A2Three-phase Active Power signed integer0,01W See Note 24 2054120540503C2Three-phase reactive power signed integer0,01var See Note 24 2054320542503E2RESERVED (all return "8000h")205452054450402Threee-Phase Apparent Power unsigned integer0,01VA See Note 14 205472054650422RESERVED (all return "8000h")205492054850441Three-phase Power Factor (PF)signed integer0,01See Note 24 205502054950451RESERVED (returns "8000h")205512055050461Power Factor (PF) sector unsigned integer See Note 54 205522055150472Phase 1 Active Power signed integer0,01W See Note 24 205542055350492Phase 2 Active Power signed integer0,01W See Note 24 2055620555504B2Phase 3 Active Power signed integer0,01W See Note 24 2055820557504D2Phase 1 Reactive power signed integer0,01var See Note 24 2056020559504F2Phase 2 Reactive power signed integer0,01var See Note 24 205622056150512Phase 3 Reactive power signed integer0,01var See Note 24 205642056350536RESERVED (returns "8000h")205702056950592Phase 1 Apparent Power unsigned integer0,01VA See Note 14 2057220571505B2Phase 2 Apparent Power unsigned integer0,01VA See Note 14 2057420573505D2Phase 3 Apparent Power unsigned integer0,01VA See Note 14 2057620575505F17RESERVED (returns "8000h")205932059250702Positive Three-phase Active Energy unsigned integer0,01kWh See Note 14Y 205952059450722Negative Three-phase Active Energy unsigned integer0,01kWh See Note 14Y 205972059650742RESERVED (returns "80000000h")205992059850762Positive Three-phase Reactive Energy unsigned integer0,01kVarh See Note 14Y 206012060050782Negative Three-phase Reactive Energy unsigned integer0,01kVarh See Note 14Y 2060320602507A2RESERVED (returns "80000000h")2060520604507C2Positive Three-phase Active Energy (Tariff 1)unsigned integer0,01kWh See Notes 1 and 64Y 2060720606507E2Negative Three-phase Active Energy (Tariff 1)unsigned integer0,01kWh See Notes 1 and 64Y 206092060850802Positive Three-phase Reactive Energy (Tariff 1)unsigned integer0,01kVarh See Notes 1 and 64Y 206112061050822Negative Three-phase Reactive Energy (Tariff 1)unsigned integer0,01kVarh See Notes 1 and 64Y 206132061250842Positive Three-phase Active Energy (Tariff 2)unsigned integer0,01kWh See Notes 1 and 64Y 206152061450862Negative Three-phase Active Energy (Tariff 2)unsigned integer0,01kWh See Notes 1 and 64Y 206172061650882Positive Three-phase Reactive Energy (Tariff 2)unsigned integer0,01kVarh See Notes 1 and 64YNumber Address (Dec)Address (Hex)[word]PositionDescriptionType Scale Unit Range NoteFunction Code (Dec)Storing2061920618508A 2Negative Three-phase Reactive Energy (Tariff 2)unsigned integer0,01kVarhSee Notes 1 and 64Y2062120620508C 105RESERVED (returns "8000h")207262072550F51Phase shift between V1 - V2unsigned integer 0,1°See Note 34207272072650F61Phase shift between V2 - V3unsigned integer 0,1°See Note 34207282072750F71Phase shift between V3 - V1unsigned integer 0,1°See Note 34207292072850F81Phase shift between U12 - U23unsigned integer 0,1°See Note 44207302072950F91Phase shift between U23 - U31unsigned integer 0,1°See Note 44207312073050FA 1Phase shift between U31 - U12unsigned integer 0,1°See Note 44207322073150FB 1Phase shift between I1 - I2unsigned integer 0,1°See Note 14207332073250FC 1Phase shift between I2 - I3unsigned integer 0,1°See Note 14207342073350FD 1Phase shift between I3 - I1unsigned integer 0,1°See Note 14207352073450FE 1Phase shift between V1 - I1unsigned integer 0,1°See Note 14207362073550FF 1Phase shift between V2 - I2unsigned integer 0,1°See Note 14207372073651001Phase shift between V3 - I3unsigned integer0,1°See Note 14Note 6Only if the input acts as "Tariff selector"Note 7Only if the input acts as "Pulse measurement"Expressed on "numeric coding"; without mark (fixed more significant bit = 0);Only with 3N-3E Note 4Expressed on "numeric coding"; without mark (fixed more significant bit = 0);Only with 3-3E Note 50: power factor = 11: inductive 2: capacitive Expressed in "numeric coding"; with mark (more significant bit = mark);Note 1Expressed on "numeric coding"; without mark (fixed more significant bit = 0);Note 2Note 3Number Address(Dec)Address(Hex)[word]Bit Position Description Type Scale Unit Range Note FunctionCodes (Dec)FunctionCodes (Dec)Storing1001Modbus settings1001Protocol type unsigned integer See Note 1316Y 4097409610001External input4098409710011Configuration of external input unsigned integer See Note 2316Y 20481204805000223Measure configuration204812048050001Measurement System Features unsigned integer See Note 3316Y 204822048150011Phase Currents Transformation Ratio (KTA)unsigned integer11See Note 7316Y 204832048250022RESERVED (all return "8000h")204852048450041Voltage Transformation Ratio (KTV)unsigned integer0,01100See Note 7316Y 204862048550052Calculation Settings Requirement unsigned integer See Note 4316Y 2048820487500771RESERVED (all return "8000h")2055920558504E2Partial Positive Three-phase Active Energy unsigned integer0,01kWh See Note 5316Y 205612056050502Partial Negative Three-phase Active Energy unsigned integer0,01kWh See Note 5316Y 205632056250522RESERVED (all return "8000h")205652056450542Partial Positive Three-phase Reactive Energy unsigned integer0,01kvarh See Note 5316Y 205672056650562Partial Negative Three-phase Reactive Energy unsigned integer0,01kvarh See Note 5316Y 2056920568505868RESERVED (all return "8000h")2063720636509C2Total Active Power Requirement (MD)unsigned integer0,01W See Note 7316 2063920638509E2Maximum Total Active Power Requirement (PMD)unsigned integer0,01W See Note 5316Y 206412064050A032RESERVED (all return "8000h")206732067250C02Maximum Total Active Power Requirement Tariff 1 (PMD T1)unsigned integer0,01W See Notes 5 and 9316Y 206752067450C24RESERVED (all return "8000h")206792067850C62Maximum Total Active Power Requirement Tariff 2 (PMD T2)unsigned integer0,01W See Notes 5 and 9316Y 206812068050C816RESERVED (all return "8000h")206972069650D81Run hour meter threshold unsigned integer0,01%0 ÷ 5000316Y 206982069750D92Run hour meter (TOT)unsigned integer s See Note 6316Y 207002069950DB2Run hour meter (Tariff 1)unsigned integer s See Notes 7 and 9316Y 207022070150DD2Run hour meter (Tariff 2)unsigned integer s See Notes 7 and 9316Y 296972969674004Pulse measurement296972969674001Measurement unit input unsigned integer See Note 8316Y 296982969774011Pulse weight input unsigned integer0,01 1 ÷ 10000316Y 296992969874022Pulse pulse input unsigned integer0,01See Note 5316YNote 10: Standard MAP;1: Basic MAP.Note 2Bit 6 = 0: the input acts as "Tariff selector";Bit 6 = 1: the input acts as "Pulse measurement".Note 3BYTE1 (MSB):"33": Three-pahse system without neutral 3-3E;"34": Three-pahse system with neutral 3N-3E.BYTE0 (LSB):"00" [default]: if the active power flows in the normal/indicated direction (“upstream to downstream” or depending on the polarity indicated for theconnection );Note 4WORD0 (LSW): calculation method1: "sliding block interval"WORD1 (MSW): calculation window (value in [min] (5, 8, 10, 15, 20, 30, 60), “default”=15)Note 5This register is writable, but only with zeroNote 6This register is writable, but only with zero. Writing this register you will delete also the two tariffs values. Note 7Writing this register has no effect.Note 80 : Wh (default)1 : kWh2 : MWh3 : Varh4 : kVarh5 : MVarh6 : VAh7 : kVAh8 : MVAh9 : m310 : km311 : Mm312 : Nm3 (normal meter3)13 : kNm314 : MNm315 : J16 : kJ17 : MJ18 : cal19 : kcal20: g21: Kg23: TNote 9Only if the input acts as "Tariff selector"。

正泰仪器仪表 DSSU666.001型三相电子式电能表(导轨)使用说明书

正泰仪器仪表 DSSU666.001型三相电子式电能表(导轨)使用说明书

DTSU666.001型三相四线电子式电能表(导轨)DSSU666.001型三相三线电子式电能表(导轨)使用说明书ZTY0.464.1002浙江正泰仪器仪表有限责任公司二0二一年十一月1.概述1.1.主要用途及适用范围DTSU666系列三相四线和DSSU666系列三相三线电子式电能表(导轨)(以下简称“仪表”)是采用大规模集成电路,应用数字采样技术,是针对电力系统、通信行业、建筑行业等电力监控和电能计量需求而设计,主要对电气线路中的三相电压、三相电流、有功功率、无功功率、频率、正反向电能、四象限电能等参数进行实时测量与显示,采用标准DIN35mm导轨式安装;做为能源管理系统的监测终端产品,可广泛应用于工矿企业、宾馆、学校、大型公建内部电能考核与监测。

该电能表性能指标符合以下相关技术标准:GB/T 17215.211-2021《电测量设备(交流)通用要求、试验和试验条件》GB/T 17215.321-2021《电测量设备(交流)特殊要求第21部分:静止式有功电能表(A级、B 级、C级》GB/T 17215.323-2008《交流电测量设备特殊要求-第23部分:静止式无功电能表(2级和3级)》DL/T 645-2007《多功能电能表通信协议》MODUS-RTU protocol.1.2.产品特点具有正反向有功、组合有功、组合无功、四象限无功电能计量和存储功能,组合方式特征字可设;具有RS485通信口,支持ModBus-RTU或DL/T 645-2007协议;可支持多费率功能,支持尖、峰、平、谷四个费率,支持需量测量;可支持外控功能,最大支持2路继电器输出;DIN35mm标准导轨式安装,结构模数化设计,体积小、易安装;1.3.产品型号的组成及代表意义图 1产品型号组成表 1产品型号及常用规格注:1.5(6)A为经电流互感式接入,5(80)A为直接接入式。

1.4.使用环境条件1.4.1.温度范围户内式:规定工作温度范围:-10℃~+45℃,极限工作温度范围:-25℃~+70℃;1.4.2.相对湿度(年平均)小于75%RH。

三相电能表现场校验仪的说明书

三相电能表现场校验仪的说明书

HJ 三相电能表现场校验仪的使用说明书www.www.whdldqjcsb whdldqjcsb .com 尊敬的顾客感谢您购买本公司HJ 三相电能表现场校验仪。

在您初次使用该仪器前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品,因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话,我们会用附页方式告知,敬请谅解!您有不清楚之处,请与公司售后服务部联络,我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压,您在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!慎重保证本公司生产的产品,在发货之日起三个月内,如产品出现缺陷,实行包换。

一年(包括一年)内如产品出现缺陷,实行免费维修。

一年以上如产品出现缺陷,实行有偿终身维修。

�安全要求请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险,本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时,请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。

为了防止电击,接地导体必须与地面相连。

在与本产品输入或输出终端连接前,应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险,请注意本产品的所有额定值和标记。

在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。

品。

目录一、概述1二、主要功能和特点2三、技术指标2四、面板说明3一、概述尊敬的用户,非常欢迎您选购我们为您生产的HJ三相电能表现场校验仪,该现场校验仪是专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。

三相电量检测仪要点

三相电量检测仪要点
1.2 Un For 1s 2 Un
> 720KÙ > 720KÙ > 1.97MÙ > 400KÙ 5(10) A < 0.3VA < 4VA
50 to 60 Hz
可设定项
口令 1st level 2nd level
数目最大数: 3位 对设定数据进行双重保护
口令 “0”,无保护 口令从 1 -1000, 保护所有设定数据
视在功率 (@ 25°C ± 5°C,
R.H. ≤ 90%) 电度 (@ 25°C ± 5°C,
R.H. ≤ 90%)
谐波 失真 (@ 25°C ± 5°C,
R.H. ≤ 90%) Ib 5A Ib 20A
±2% RDG ±1DGT (sinϕ 1,
0.05Ib至 Imax, 在Un 范围 ;sinϕ 0.5L, sinϕ 0.5C,
S :按 S 键进入设定界面 △:显设示定模模式式: 向: 向上上翻翻动动各功个能测和量增值加设定值 ▽: 设定模式: 向下翻动功能和增加设定值
显示模式: 向下翻动各个测量值
N-P:新口令,修改新口令
SYS:测量类型选择,3p.n:3相4线,3p:3相3线
Ct.r:电流变比设定(60/5,设定为12)
Ut.r:电压变比设定(低压不设,10KV/100v,设定为100)
P.i.t:功率计算时间设定,1-30分可选

Adr:通讯地址可选(0-255) THD:是否检测谐波
菜 Fis:数字过滤设定

Fic:显示过滤时间设定 End:结束
RESET TOTAL:重置总电度
RESET PAR: 重置分相电度
version) 自供电或外部电源供电: 230V, 50-60Hz 面板保护等级: IP 40 面板尺寸: 9 DIN模块 RS 422/485 通讯模块输出

华知科三相智能电参数测量仪说明书

华知科三相智能电参数测量仪说明书

华知科三相智能电参数测量仪说明书电参数测试仪使用方法:先将仪表的电源线按标准接法接到电源上。

将负载用电源接到固定的端子上。

按下仪表电源开关,接通仪表电源。

接通负载电源,并使负载通电,此时仪表应显示被测负载的各被测参数值。

如测量参数超出量程,则在相应的超量程参数窗口显示“OVER”,此时应立即终止测量,并切断负载电源,以免损坏仪表。

电参数综合测量仪,主要用来测定相关仪器仪表的电力参数,如电压、电流、电功率等。

电参数综合测量仪主要有数字电力参数测量仪、单相电力参数测量仪以及三相电力参数测量仪等等。

其中数字电力参数测量仪采用表贴技术,体积更小、质量更稳定,有丰富的接口功能及测量功能,能满足实验室工频产品检测要求。

电测量仪器是将被测电量或电参数与电学标准进行比较或提供准确比例的测量仪器。

科学研究、量值传递和工业测试中所用大量较量仪器(比较测量仪器的简称)都属于电测量仪器。

其用途广泛,在计量测试领域占有重要地位。

电测量仪器主要利用比例技术实现测量。

对于直流电,是利用同一电流在两电阻上产生的电压所形成的电压比例,或利用同一电压下两电阻的电流比例,然后结合标准器实现测量未知量。

提供比例的装置犹如天平,标准器则相当于砝码。

根据这一类比制成的较量仪器有直流电桥、直流电位差计等。

对于交流电,测量原理与直流电基本相同,只是电阻由阻抗代替。

因此,一般情况下比例是复数;实数比例或虚数比例只是其特例。

此外,还可利用两个有磁耦合的线圈得到与匝数成正比的电压实数比例,或与匝数成反比的电流实数比例。

根据这些原理制成的较量仪器有经典交流电桥、感应耦合比例臂电桥、交流电位差计、感应分压器、电流比较仪、互感器等。

除了上述电测量仪器外,还有利用电子电路组成的等值电路元件以及利用数字技术制成的有源电桥和数字电桥等。

WD14A 三相高级电能分析仪说明说明书

WD14A 三相高级电能分析仪说明说明书

●Class 1 (kWh), Class 2 (kvarh)●Accuracy ±0.5 F.S. (current/voltage)●Power Analyzer●Instantaneous variables read-out: 3 DGT●Energies readout: 8+1 DGT●System variables: V LL, V LN, An, A dmd max, VA, VA dmd,VA dmd max, W, W dmd, W dmd max, var, PF, Hz, ASY●Single phase variables: V LL, V LN, V LN min, V LN max, A, A min,A max, A dmd, VA, W, W dmd, W max, var, PF, PF min●Harmonic analysis (FFT) up to the 15th harmonic (cur-rent and voltage)●Four quadrant power measurement●Energy measurements: total and partial kWh and kvarh●Hour counter (5+2 DGT)●TRMS meas. of distorted sine waves (voltages/currents)●Universal power supply: 90 to 260 VAC/DC, 18 to 60 VAC/DC●Front dimensions: 96x96mm●Voltage asymmetry, phase sequence, phase loss control Product Description3-phase advanced power analyzer with integrated pro-gramming key-pad. Particu-larly recommended for the measurement of the main electrical variables.Housing for panel mounting, with RS485 communication port or pulse and/or alarm outputs.Energy ManagementPower AnalyzerType WM14 96 …Advanced version‰Type SelectionPower supplyL: 18 to 60 VAC/VdCH:90 to 260 VAC/VdCRange codesAV5: 380/660V L-L/1/5(6)AACV L-N: 185 V to 460 VV L-L: 320 V to 800 VAV6: 120/208V L-L/1/5(6)AACV L-N: 45 V to 145 VV L-L: 78 V to 250 VPhase current: 0.03A to 6ANeutral current: 0.09A to 6AOptionsAX:advanced functionsSystem3 : 1, 2 or 3 phase,balanced/unbalancedload, with or withoutneutralPhase-neutral voltage ±(0.5% FS+ 1 dgt)Active and Apparent power, 0.25 to 6A: ±(1% FS +1dgt);0.03A to 0.25A: ±(1% FS+5dgt)Reactive power 0.25 to 6A: ±(2% FS +1dgt);0.03A to 0.25A: ±(2% FS+5dgt)Active energy Class 1 (start up current: 30mA)Reactive energy Class 2 (start up current: 30mA)Frequency ±0.1Hz (48 to 62Hz)Harmonic distortion ±3% F.S. (up to 15th harmonic)(F.S.: 100%)Input specificationsOutput 1R2: 2-relay outputsO2: 2-open collector outputs●Protection degree (front): IP65●2 digital outputs●16 freely configurable alarms with OR/AND logic linkablewith up to 2 digital outputs●RS422/485 serial output (MODBUS-RTU), iFIX SCADAcompatibilityOutput 2XX: NoneS1: RS485/RS422 portWM14-96Power Analyzer dvancedAOutput SpecificationsInput specifications (cont.)AWM14-96Power AnalyzerdvancedSoftware functionsWM14-96Power AnalyzerdvancedAAC/DC voltage90 to 260VAC/dC16 to 60VAC/dC Power consumption AC: 6 VA dC: 3.5 WPower Supply SpecificationsGeneral SpecificationsInsulation between inputs and outputsNOTE: In case of fault of first insulation the current from the measuring inputs to the ground is lower than 2 mA.AWM14-96Power AnalyzerdvancedList of the variables that can be connected to:• RS485/RS422 communication port• Alarm outputs (“max / min” variable, “energies” and “hour counter” excluded)• Pulse outputs (only “energies”)(x) = available(o) = not available(u) these variables are available also as MAX detection and data storage (on EEPROM at power down).(H) these variables are available also as MIN detection and data storage (on EEPROM at power down). (o) Highest value among the 3-phase.(m) Alarm available only on the consumed power (+).(#) these variables are available also for the MAX values, which have not been stored in the EEPROM at power down. (∆) these variables are available also for the MIN values, which have not been stored in the EEPROM at power down.WM14-96Power Analyzer dvancedAAlarm parameters and logicAND/OR logical alarm examples:- Block enable.- Controlled variable (VLN, ...).- Alarm type (up, down, in window, out window).- Activation function.- ON set-point.- OFF set-point.- ON delay.- Logical function (ANd, OR).- digital output (1, 2).Note: any alarm working mode can be linked to the “Start-up deactivation” function which disables only the first alarm after power on of the instrument.8A, B, C... up to 16parameter controlblocks.On alarm > Off alarm On alarm < Off alarmOut window alarm with start up deactivationWM14-96Power AnalyzerdvancedAMSd: most significant digitLSd: least significant digitDisplay pages1) Example of kWh visualization:this example is showing 15 933 453.7 kWh2) Example of kvarh visualization:this example is showing 3 553 944.9 kvarhWM14-96Power Analyzer dvancedAWaveform of the signals that can be measuredFigure ASine wave, undistorted Fundamental content 100%Harmonic content 0%A rms = 1.1107 | A |Figure BSine wave, indented Fundamental content 10...100%Harmonic content 0...90%Frequency spectrum: 3rd to 16th harmonic Additional error: <1% FS Sine wave, distorted Fundamental content 70...90%Harmonic content 10...30%Frequency spectrum: 3rd to 16th harmonic Additional error: <0.5% FSAccuracyWh , accuracy (Rdg) depending on the current Error6A (Imax)6A (Imax)5A (Ib)5A (Ib)0.5A (0.1Ib)1A (0.2Ib)0.25A (0.05Ib)0.5A (0.1Ib)Accuracy limits (Active energy)5(6A) Start-up current: 30mA varh , accuracy (Rdg) depending on the currentErrorAccuracy limits (Reactive energy)5(6A) Start-up current: 30mAPF=1PF=L0.5or C0.86A (Imax)6A (Imax)5A (Ib)5A (Ib)0.25A (0.05Ib)0.5A (0.1Ib)0.1A (0.02Ib)0.25A (0.05Ib)sinj=1sinj=0.5System variablesEquivalent three-phase voltage three-phase reactive power Neutral current three-phase active power three-phase apparent power three-phase power factor(tPF)Used calculation formulasPhase variablesInstantaneous effective voltage Instantaneous active power Instantaneous power factor Instantaneous effective current Instantaneous apparent power Instantaneous reactive powerEnergy meteringWhere:i = considered phase (L1, L2 or L3)P = active power; Q = reactive power;t 1, t 2=starting and ending time points of consumption recording; n = time unit;∆t = time interval between two successive power consumptions; n 1, n 2= starting and ending discrete time points of consumption recording An = A L1+A L2+A L3+1%0%+1,5%-1%-1,5%+2%0%+2,5%-2%-2,5%WM14-96Power Analyzer dvancedAWiring diagrams1391011121314151719212324252627285678NOTE: the current inputs can be connected to the mains ONLY by means of current transformers. the direct connection is not allowed.When the Ct is connected to earth, a leakage current from 0 to 1.8mA max is generated, whose value depends on the input impedance values of the instrument, on the type of connection and on the line voltage measured by the instrument.F1= 315mAWM14-96Power Analyzer dvancedA1391011121314151719212324252627285678NOTE: the current inputs can be connected to the mains ONLY by means of current transformers. the direct connection is not allowed.Wiring diagramsWhen the Ct is connected to earth, a leakage current from 0 to 1.8mA max is generated, whose value depends on the input impedance values of the instrument, on the type of connection and on the line voltage measured by the instrument.WM14-96Power Analyzer dvancedAOutput connectionsOpen collector outputs:the load resistance (Rc) must be designed so that the closed contact current is lower than 100mA; the VdC voltage must be lower than or equal to 30V. VdC: external power supply voltage. Out: positive output con-tact (open collector transistor). gNd: ground output contact (open collector transistor).Relay out.Fig. 13Fig. 14Fig. 15Front Panel DescriptionRS485 portFig.16Fig. 17VdC Out Out。

三相电能表检定装置说明书

三相电能表检定装置说明书

三相电能表检定装置简介第一章外观结构及显示1. 外观结构-1-2. 电能表校验显示屏2.4.1 输出量参数□显示电压、电流、相位的设定值和测量值;□每个量占两行,上面的一行为设定值,以百分数显示,下面的一行是测量值,以实测值显示;2.4.2 分相功率及合成功率□显示分相的有功功率P和无功功率Q,以及合成的总有功功率Psum和总无功功率Qsum;-2--3-2.4.3 状态信息栏□ 一般情况下,显示相线、量程和调节步值;□ 在检测到错误或需要提示时,会显示相关的信息,操作中应留意提示信息;2.5AT 键盘的对应关系机器可以外接一个标准的PC/AT 键盘,各按键的对应关系见右表。

外接键盘和机器面板上的按键可以同时使用。

第二章 基本操作3.3.2注意:频率只有在标频状态下才可以调节,在市频状态下不能调节。

3.3两种状态的转换方法是:在主菜单中选择,然后按下。

4.调位相位4.1键选择三相同时调节。

4.2输入相位值后,按回车相位缓变到设定值,可以用旋钮对相位做步进调节,按下旋钮可以改变步进值,当前步进值显示在状态信息栏上。

4.3也可以用快捷方式调节相位,方法是按下COS,然后从菜单中选择所需的功率因数点,则相位直接调节到相应点上。

5. 调节对比度1.液晶的显示明暗变化因环境温度而改变,必要时应调节对比度使显示清晰。

2.在主菜单中选择,再按,然后转动旋钮调节,调到一个合适的对比度之后,按下旋钮或按或结束调节。

6.谐波设置(以电压为例,电流相同)1.在主菜单中选择,再按。

2.按箭头键或转动旋钮,移动光标到某一次谐波的相位或幅度上,输入数值后按回车确认。

347.*”号表示启用谐波,8888,再按下。

其在小圈数校验时会有较大变差,因此应使用滤波功能,□设置方法:输入滤波圈数(范围2~20),再按,此时菜单上显示一个“*”号,表示已启用滤波功能。

□如果不需要滤波功能,则输入1,再按。

-4--5-3.1 起动试验1. 在检表菜单中,按起动试验,电流会升至50%Ib ,开始自动找黑点,找到黑点后,自动调节到设定的起动电流,状态信息栏上显示起动电流的大小和计时时间;再次遇到黑点后停止计时。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

模式
二次
存数
打印
治理
P4 测量 (黄 A 绿 B 红 C 黑 N) [ DC]
Ua
Sa 0.0000 KVA Sb 0.0000 KVA Sc 0.0000 KVA S 0.0000 KVA
3)P4 测量显示界面: 按 F1 模式进行 P4/P3/变比测量模式的 转换, P4 为三相四线电力系统测量状态, P 3 为三相三线电力系统测量状态,变比为低 压电流互感器角差及比差测量状态,选择 P 4 进入三相四测量界面, 以下是 P4 模式下所 有测量显示界面:
P4 测量 (黄 A 绿 B 红 C 黑 N) [ DC]
ZD9005F 三相电力参数向 量仪
ZD9005F 三相电力参数向量仪
(又称三相多功能相位伏安表) 产品讲明书
扬州中电电气科技有限公司
目录 安全警告 2 一、功能简介 4 二、仪器构成 6 三 技术指标 8 四、主机面板讲明 11 1、面板布置及功能键定义 11 2、接线端子定义 12 五、仪器检定 13 六、一样性使用讲明 14
请勿撞击、跌落仪器,以幸免损坏仪器 使用仪器过程中: 请勿随意拆卸 请勿在强电磁环境下使用, 以幸免阻碍 仪器正常使用 请勿用潮湿的手操作仪器或将其浸入 水中 请勿将本仪器上附件用于其它仪器, 以 幸免电冲击、燃烧或损坏仪器 仪器标识、配置、生产标准按照不同国 家规范,有所不同,请使用符合当地标准的 产品类型
2)、将被测载流导线置于近似钳口几何 中心位置,可使电流幅值测量误差达到最 小,但对相位测量没有阻碍;
3)、现场测量时,专门在被测电流专门 小时,除被测导线外,应远离其它载流导体 及磁场干扰源,如电源变压器等;
4)、电流钳表在采样时,应保证电流方 向正确,即电流方向从、彩色标识侧流入, 灰色标识端流出。
量可工作 30 小时,电池欠电时,仪器右上
角电池容量模拟条显示为
,现在请使
用本公司专用电源适配器, 将工频市电 220
V 用适配器接入本仪器的 +12V 充电端口,
按数字 0 键即可自动对电池进行充电, 观看
当电池容量模拟条显示 IIIII ,同时不闪耀
时为已充满电。
3)、电源显示:仪器显示屏状态栏内,
四、主机面板讲明 面板布置及功能键定义
1、主机外壳: 万用表手持式外壳;
2、液晶屏:显示各测量参数数据;
3、功能键: F1-F5 是直截了当功能键,
按下该键直截了当进入功能界面;
4、确认键: 选定某功能后进入选取定
界面;
5、上下左右翻页键: 用于测量状态下
翻页;
6、数字及其他操作键:
为仪器开
关机键;
配备 500A 电流钳,可测量低压电流互 感器的角差及比差。
可通过二次侧测量, 亦可转换成一次侧 数据。
内置储备器, 能储存 200 组测量数据, 可查阅已储存的数据组及向量图。
配备治理软件, 可将外表测量数据成组 上传至 PC 机,再形成打印报告存档。
实现测试结果的扫瞄、查询、上传数据 等功能。
如当前工作电源是测量端供电时仪器提示
AC ,当工作电源为直流电池供电时仪器提 示 DC。
注:电池前三次充电时刻最好达到 12 小时以上, 以后每次充电一样只需 8 小时左 右或只要液晶屏上电池符号显示充满即可。
液晶爱护 液晶显示器是一种价格昂贵又易摔碎 的器件,因此务必请用户注意爱护。 使用时, 应幸免将测量钳从高处掉下砸在液晶屏上; 使用后, 应按厂家在手提式铝合金箱内设计 的位置摆放外表及各附件。 外表液晶屏上禁 止放置任何器物! 钳形电流互感器使用注意事项 1)、使用前应将钳口铁芯端面上的脏物 擦去;
Ua 0.000 V
Ua
Ub 0.000 V
Ia
Uc 0.000 V Ic
Ia 0.0000 A
Ib 0.0000 A
Uc
Ib
P4 测量 (黄 A 绿 B 红 C 黑 N) [ DC]
ΦUaUb 0.0 ° ΦUbUc 0.0 ° ΦUcUa 0.0 ° ΦUaIa 0.0 ° ΦUbIb 0.0 ° ΦUcIc 0.0 °
六、一样性使用讲明 外表验收 用户收到货后,请认真拆开外包装箱, 打开手提式铝合金机箱, 按本讲明书第二项 中所列检查外表标准配置是否齐全。 检查外 表外观是否完好。如有缺项或损坏,请速与 供货单位及时联系解决。 请储存好外包装纸箱及箱内防震材料, 以备退回或返修外表时使用。 仪器电源 为爱护仪器电源, 仪器开机时按动开关 键约 3 秒钟即可开机,关机时无需等待时刻, 直截了当关闭。
仪器为双电源供电: 交流测量端供电和
直流电池供电, 仪器背面电源操纵盒内选择
开关, I O I 为交流测量端供电, O 为直
流电池供电。
1)、交流供电:现场测量端子直截了当
交流供电( 45V -450);
2)、直流电池供电:外表内部安装可充
电直流锂电池,在没有外接电源的情形下,
电池供电可连续工作 18 小时,关闭背光灯
5)、测量电流时,测量前请务必先将钳 形电流互感器与外表连接好, 打开外表电源 开关,然后将钳口卡在被测载流导线上进行 测量,以确保测量数据稳固准确;
七、测量操作接线及界面显示 测试接线 测量单相时:使用黄、黑两组线,一端 依次插入本仪器的 Ua 与 N 电压插孔中。另 一端接入被测线的火线、 零线,取 A 相电流 钳一端插入本仪器的 Ia 插孔,另一端卡入被 检电流回路中。
内设关心菜单可中文提示接线方法及 注意事项, 并汉字提示当前各相接线状态及 相序状态。
中文菜单与直截了当按键相结合, 操作 易学、易用。
人性化设计,防脱落腕带,以防操作人 员失手对仪器造成损坏。
采纳超小型结构设计, 手持式,体积小, 重量轻。
二、仪器构成
序号
仪器配件名称
数量
1
主机
1个
2
电压测试线
1套
三相四线接线示意图
测量三相三线时: 电压线的连接:使用专用电压测试线 (黄、红、黑三组) ,一端依次插入本仪器 的 Ua、Uc、N 相插孔,另一端分不接入被 测线路的 A 相、C 相、B 相。注意:黄色线 接 Ua 插孔,黑色线接 N 插孔、红色线接 U c 插孔。 电流线的连接:再将 Ia、Ic 钳插入本仪 器 Ia、Ic 插孔中,再将另一端分不卡入被测 电流回路。
← 为储备数据组的删除;
M 为数据
保持键;
开关键;
为用于设定参数用; 7、工作电源转换开关; 8、外表支架; 9、电池盒。 2、接线端子定义
* 为背光灯 0-9
Ua、Ub、Uc:三相电压信号接线端子; N:零线接入端; P:仪器预留微型打印机端口(选配功 能,标准机不起作用); S:仪器预留端口(标准机不起作用) ; Ia、 Ib、Ic:三相 1.5mA -100A 小电流 信号钳表接入端; IA 、IB 、IC:三相 100mA -10A 电流信 号钳表接入端; COMM :数据传输通讯端口; +12V:电池充电端口; 五、仪器检定 电压、电流、功率、相位角、频率的检 定采纳与标准比对的方法, 由生产厂家及国 家检定部门进行。
本使用手册详细介绍了该产品的要紧 功能、技术指标、使用方法及爱护保养等事 宜。在使用仪器前请先认真阅读所有资料, 这将有助于您更好地使用它们。
一、功能简介 本仪器是我公司的最新产品, 该仪器是 一种全数字化、多功能、高精度、智能化的 多参数工频测量仪器。可测量电压、电流有 效值,有功、无功功率、视在功率、工频频 率、功率因数,相位关系等,专门适用于各 供用电单位检查电能计费系统及继电爱护 系统的接线状况。本仪器具有如下特点: 采纳 3.4 寸大屏幕高背光显示,汉字显 示仪器的工作状态和测试参数, 操作极为方 便。 实时测量三相电压、电流、相位关系及 向量图;频率、有功、无功功率、功率因数 及视在功率的分相及总和功率。
T 端子借电)
5 V~500V (电池供电)
分 辨 率: 0.001V
电流通道 电流量限: 1.5mA ~ 10A
分 辨 率: 0.0001A
输入方式: 钳形电流互感器
转换输入
相位测量: 0.0-360.0 度
整机准确度: 0.5 级
频率阻碍:信号在 45Hz~65Hz 范畴 <
±0.04%
温度阻碍:在 -10℃~ +40℃范畴
Ic Uc
Ua Ia
Ib Ub
频率: 0.00Hz 2008-03-28(5) 11:50:00
模式
二次
存数
打印
治理
P4 测量 (黄 A 绿 B 红 C 黑 N) [DC ]
ΦIaIb 0.0 ° ΦIbIc 0.0 ° ΦIcIa 0.0 °
Ua
Ia Ic
频率: 0.00Hz
Uc b Ub
2008-03-28 (5) 11:50:00
小电流 1.5mA 测量相位,专门适用于新 装用户投运后无负荷时检查接状况 ,仪器测 量精度高,测量范畴宽。
自动判不线路感性或容性负载特性, 并 判不三相三线及三相四线电能表 1008 种错 误接线,指出错误接线位置。
内置时钟芯片,可准确记录、显示测量 时刻。
双路电源供电, 即可充电电池工作也可 现场 PT 借电,电池工作时刻长达 18 小时。
<
±50ppm
整机准确度: 0.5 级
工作电源(双电源供电)
交流电源:仪器测量端供电 (45V-450
V)
直流电源:内置高性能锂电池 (380
0mAh/ 7.2V)
安全特性 耐压:电压输入端 , 交流充电电源输入 端与外表外壳之间, 钳形电流互感器铁芯与 付边绕组引出线及钳柄之间能承担 2KV/50 HZ 正弦交流电压历时 1min 的试验。
七、测量操作接线及界面显示 18 1、测试接线 18 2、显示界面及操作讲明 23 测量数据治理系统 48 外表使用注意事项 58 产品质量及服务承诺 60
