柴油机工作原理
柴油机的工作原理
柴油机的工作原理柴油机是一种内燃机，通过燃烧柴油燃料来产生动力。
它是一种高效、可靠且经济的发动机，广泛应用于汽车、船舶、发电机组等领域。
本文将详细介绍柴油机的工作原理，包括燃油系统、压缩系统、燃烧系统和排气系统。
1. 燃油系统柴油机的燃油系统主要由燃油箱、燃油泵、喷油器和燃油滤清器等组成。
燃油从燃油箱中经过燃油泵被送入喷油器，喷油器将燃油雾化成微小的颗粒，然后喷入气缸中。
燃油滤清器的作用是过滤燃油中的杂质，保证燃油的纯净度。
2. 压缩系统柴油机的压缩系统主要由气缸、活塞、曲轴和气门等组成。
当活塞下行时，气缸内的空气被压缩，使气体的温度和压力都升高。
柴油机的压缩比一般较高，通常在16:1到22:1之间。
较高的压缩比可以提高燃烧效率和动力输出。
3. 燃烧系统柴油机的燃烧系统主要由喷油器、气缸和火花塞等组成。
当活塞上行到达顶点时，喷油器会将燃油喷入气缸中，同时喷油器内的喷孔会形成高压雾化燃油。
在高温和高压的环境下，燃油快速燃烧产生高温高压气体，推动活塞向下运动，从而产生动力。
4. 排气系统柴油机的排气系统主要由排气管、排气阀和涡轮增压器等组成。
在燃烧过程中，废气通过排气阀排出气缸，然后经过排气管排出机外。
涡轮增压器的作用是增加进气量，提高燃烧效率。
柴油机的工作原理可以总结为：燃油经过燃油系统被喷入气缸中，然后在压缩系统的作用下被压缩，形成高温高压气体。
接着，在喷油器的作用下，燃油快速燃烧产生动力，推动活塞向下运动。
最后，废气通过排气系统排出机外。
柴油机相比汽油机具有较高的热效率和燃油经济性，但在启动时需要较高的压缩温度和压缩比。
此外，柴油机的噪音和振动较大，对环境的污染也较高。
因此，在柴油机的设计和使用中需要考虑这些因素。
总结起来，柴油机的工作原理包括燃油系统、压缩系统、燃烧系统和排气系统。
通过这些系统的协同作用，柴油机能够高效、可靠地产生动力。
柴油机在现代交通和工业领域中扮演着重要的角色，不断的技术创新和改进将进一步提高其性能和可靠性。
柴油机的物理知识点总结
柴油机的物理知识点总结一、柴油机的工作原理柴油机的工作原理主要包括四个基本过程：进气、压缩、燃烧和排气。
这些过程也称为柴油机的四冲程，分别对应柴油机的一次循环。
下面我们来逐一介绍这四个过程。
1. 进气：首先是进气过程。
柴油机进气门打开，活塞向下运动，气缸内的压力降低，空气被吸入气缸内。
这时燃油喷射器喷射一定量的柴油，与进入气缸内的空气混合。
2. 压缩：接着是压缩过程。
活塞向上运动，将混合气体压缩至高压。
在高压下，混合气体的温度也会升高，使混合气体更容易燃烧。
3. 燃烧：压缩结束后，喷油嘴向气缸内喷射高压柴油，柴油遇到高温高压气体瞬间着火，产生爆炸。
爆炸产生的高压气体推动活塞向下运动，驱动曲轴旋转，从而传递动力。
4. 排气：最后是排气过程。
气缸内的废气通过排气门排出，为下一个循环的进气过程做准备。
以上四个过程构成了柴油机的一个完整工作循环，也称为柴油机的四冲程。
二、柴油机的原理结构柴油机包括外部部分和内部部分。
外部部分包括机壳、缸盖、气门、进气管、排气管等，主要起到保护和连接的作用。
内部部分主要包括曲轴、连杆、活塞、气缸、燃油喷射器等。
以下我们逐一介绍柴油机的主要部件。
1. 气缸：气缸是柴油机中存放燃气的空间，根据气缸数量不同，柴油机可以分为单缸、多缸等类型。
气缸通常由高强度金属材料制成，具有耐高温、耐磨损的特点。
2. 活塞：活塞是气缸内的活动部件，负责压缩混合气体和转换爆炸能量。
活塞通常由铝合金或铸铁制成，具有良好的导热性能和耐磨损性能。
3. 曲轴：曲轴是柴油机的主要旋转部件，是由几节连杆构成的转轴。
曲轴可将活塞的上下往复运动转换为旋转运动，驱动柴油机的输出轴。
4. 连杆：连杆连接活塞和曲轴，起到传递动力的作用。
连杆承受着来自活塞的冲击力和扭矩，需要具有足够的强度和刚度。
5. 燃油喷射器：燃油喷射器是柴油机的关键部件，负责在适当的时机将高压柴油喷射到气缸内与空气混合。
燃油喷射器的喷油量和喷油时间由电控系统控制，从而控制燃烧的时机和效果。
柴油机的工作原理
柴油机的工作原理柴油机是一种内燃机，其工作原理是通过将柴油燃料与空气混合后，在高温高压的环境下进行自燃，从而产生动力。
下面将详细介绍柴油机的工作原理。
1. 压缩冲程：柴油机的工作循环分为四个冲程，即进气、压缩、燃烧和排气冲程。
首先是压缩冲程，在这个冲程中，活塞向上运动，将进入气缸的空气压缩，使其温度升高。
2. 燃油喷射：在压缩冲程的末端，柴油燃料通过喷油器喷入气缸中，喷油器会将燃油雾化成弱小的颗粒，使其更容易与空气混合。
3. 自燃燃烧：当柴油燃料喷入气缸后，由于高温高压的环境，燃油会迅速蒸发并混合气缸内的空气。
随着活塞继续向上运动，燃油与空气混合物会达到自燃温度，引起自燃燃烧。
4. 排气冲程：在燃烧冲程完成后，活塞再次向下运动，将燃烧产生的废气排出气缸，同时准备进行下一次的进气冲程。
5. 燃油供给系统：柴油机的燃油供给系统包括燃油箱、燃油泵、喷油器等部件。
燃油泵负责将柴油从燃油箱中抽取，并提供足够的压力将燃油送入喷油器。
6. 空气供给系统：柴油机的空气供给系统包括进气道、进气滤清器、增压器等部件。
进气滤清器用于过滤进入气缸的空气，保证其干净无杂质。
7. 点火系统：柴油机的点火系统与汽油发动机不同，柴油机采用的是压燃式点火，即通过高温高压的环境使燃料自燃。
因此，柴油机无需点火器件。
8. 冷却系统：柴油机工作时会产生大量的热量，为了保持发动机的工作温度在合适的范围内，柴油机配备了冷却系统，通过冷却液循环来吸收和散发热量。
9. 润滑系统：柴油机的润滑系统用于减少磨擦，降低零部件的磨损。
润滑油通过油泵供给到发动机各个部件，并在工作过程中形成一层润滑膜，减少金属间的直接接触。
总结：柴油机的工作原理是通过压缩冲程、燃油喷射、自燃燃烧和排气冲程等步骤完成的。
它的燃油供给系统、空气供给系统、点火系统、冷却系统和润滑系统等配套设备保证了柴油机的正常运行。
了解柴油机的工作原理有助于我们更好地理解其性能特点和维护保养。
柴油机的工作原理

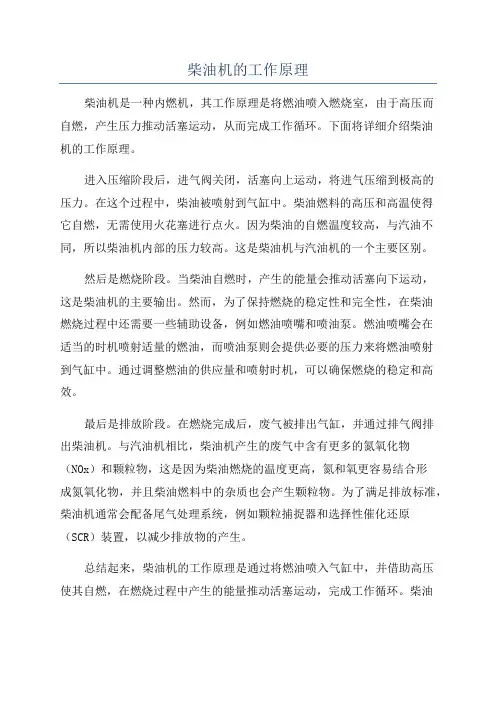

柴油机的工作原理柴油机是一种内燃机，其工作原理是将燃油喷入燃烧室，由于高压而自燃，产生压力推动活塞运动，从而完成工作循环。
下面将详细介绍柴油机的工作原理。
进入压缩阶段后，进气阀关闭，活塞向上运动，将进气压缩到极高的压力。
在这个过程中，柴油被喷射到气缸中。
柴油燃料的高压和高温使得它自燃，无需使用火花塞进行点火。
因为柴油的自燃温度较高，与汽油不同，所以柴油机内部的压力较高。
这是柴油机与汽油机的一个主要区别。
然后是燃烧阶段。
当柴油自燃时，产生的能量会推动活塞向下运动，这是柴油机的主要输出。
然而，为了保持燃烧的稳定性和完全性，在柴油燃烧过程中还需要一些辅助设备，例如燃油喷嘴和喷油泵。
燃油喷嘴会在适当的时机喷射适量的燃油，而喷油泵则会提供必要的压力来将燃油喷射到气缸中。
通过调整燃油的供应量和喷射时机，可以确保燃烧的稳定和高效。
最后是排放阶段。
在燃烧完成后，废气被排出气缸，并通过排气阀排出柴油机。
与汽油机相比，柴油机产生的废气中含有更多的氮氧化物（NOx）和颗粒物，这是因为柴油燃烧的温度更高，氮和氧更容易结合形成氮氧化物，并且柴油燃料中的杂质也会产生颗粒物。
为了满足排放标准，柴油机通常会配备尾气处理系统，例如颗粒捕捉器和选择性催化还原（SCR）装置，以减少排放物的产生。
总结起来，柴油机的工作原理是通过将燃油喷入气缸中，并借助高压使其自燃，在燃烧过程中产生的能量推动活塞运动，完成工作循环。
柴油机的工作原理相对复杂，但由于其高效、经济和高扭矩的特点，仍然被广泛应用于汽车、重型机械和发电等领域。
柴油动力的原理
柴油动力的原理
柴油动力是一种常见的内燃机工作原理，适用于柴油机。
下面是柴油动力的基本原理：
1. 空气进气：柴油机通过进气门将空气引入气缸内。
与汽油发动机不同，柴油机没有点火器，它利用压缩空气来引燃燃料。
2. 压缩空气：活塞在上行过程中压缩进入气缸的空气。
压缩使空气的温度和压力升高，创造了燃烧柴油所需的高温条件。
3. 燃油喷射：在压缩冲程的末尾，高压喷油泵将精确计量的柴油喷入燃烧室。
柴油喷雾与高温的压缩空气混合。
4. 燃烧爆发：由于高温和高压的作用，柴油喷雾迅速燃烧，产生的燃烧气体推动活塞向下运动。
5. 动力输出：活塞的下行运动将燃烧产生的能量转化为机械动力。
通过曲轴和连杆机构，活塞运动被传递给车辆的动力传动系统，驱动车轮运动。
总的来说，柴油动力的原理是通过压缩空气来引燃喷入的柴油，从而产生高压力和高温度的燃烧气体，利用这些气体的推动力将活塞向下推动，从而转化为机械动力输出。
柴油动力具有高效率、高扭矩和耐久性的特点，广泛应用于各种车辆和机械设备。
柴油机的工作原理及其特点
柴油机的工作原理及其特点
柴油机是一种通过内燃机工作原理将柴油燃料转化为机械能的发动机。
其工作原理如下：
1. 进气：柴油机通过进气门向气缸内吸入新鲜空气。
2. 压缩：活塞向上运动使气缸内的气体被压缩，压缩比一般较高。
3. 燃烧：当活塞接近顶点时，高压燃油喷射到气缸内，瞬间与高温高压空气混合，发生自燃燃烧。
4. 排气：燃烧后的废气通过排气门排出气缸。
柴油机的特点是：
1. 高效能：柴油机的热效率通常比汽油发动机高，能量利用更充分。
2. 扭矩大：由于柴油机的压缩比高，燃烧后释放的能量更大，因此柴油机的扭矩相对较高，适合用于重型载货车、工程机械等。
3. 经济实惠：柴油燃料比汽油更廉价，在燃料消耗方面更经济实惠。
4. 耐久性好：柴油机的结构较简单，部件相对较少，因此机械强度较高，寿命较长。
5. 噪音大：柴油机的工作过程中由于高压喷射和压缩比较高，噪音较大。
总的来说，柴油机由于其高效能、高扭矩、经济实惠等特点，在船舶、发电机组、农用机械等领域得到了广泛应用。
柴油机工作原理及构造
柴油机工作原理及构造柴油机是一种内燃机，利用压缩燃油产生高温高压，并将其注入到燃烧室内，通过自燃来产生动力。
与汽油机相比，柴油机更节能且更耐用。
以下将详细介绍柴油机的工作原理及构造。
柴油机的工作原理主要分为四个步骤：进气、压缩、燃烧和排气。
下面将分别介绍这四个步骤。
1.进气：柴油机通过进气门将空气吸入进气道中。
进气道中安装有空气过滤器，可以过滤空气中的杂质，保证清洁的空气进入燃烧室。
进气完成后，气门关闭。
2.压缩：柴油机通过活塞在气缸内进行压缩过程。
当活塞下行时，进气门关闭，柴油通过喷油器喷射到活塞顶部。
然后，活塞上行时，柴油被压缩，使其温度和压力升高。
由于柴油具有较高的压燃性，因此不需要点火器。
3.燃烧：当活塞接近顶部时，燃烧会发生。
在高温状态下，柴油会自燃。
柴油的自燃温度较高，需要较高的压力才能实现。
燃烧会产生高温高压气体，驱动活塞向下运动。
4.排气：燃烧后产生的废气会通过排气门排出燃烧室。
废气会进入排气系统，并通过排气管排出机器外部。
柴油机的构造主要包括气缸、活塞、曲轴、气门机构、喷油器、进气系统和排气系统等。
1.气缸：柴油机通常有多个气缸。
气缸被用来容纳压缩和燃烧过程中产生的高温高压气体。
2.活塞：活塞是气缸内上下移动的部件。
它负责压缩和驱动气体，从而产生动力。
3.曲轴：曲轴是柴油机输出动力的主要部件。
它通过连杆将活塞的上下运动转化为旋转运动。
4.气门机构：气门机构控制柴油机的进气和排气过程。
气门的开合由凸轮轴控制。
5.喷油器：喷油器负责将燃油喷射到活塞顶部，以便在压缩过程中进行燃烧。
6.进气系统：进气系统包括进气门、进气道和空气过滤器等。
进气系统的作用是将清洁的空气引入燃烧室。
7.排气系统：排气系统包括排气门、排气管和消声器等。
排气系统的作用是将燃烧后产生的废气排出机器外部。
柴油机利用压缩燃油产生的高温高压气体来产生动力，具有高效节能和耐用的特点。
通过控制气门的开闭、喷油器的喷油时间和喷油量，可以实现柴油机的调速和功率输出的控制。
描述柴油机的工作原理
描述柴油机的工作原理
柴油机是一种内燃机，它的工作原理是将柴油燃料喷入高压燃烧室，通过压缩和点火等过程使燃料燃烧，产生高温高压的气体，驱动活塞工作，从而将化学能转化为机械能。
柴油机的工作过程可以分为四个阶段：进气、压缩、燃烧和排气。
进气阶段：当活塞从上死点向下移动时，气门打开，进气门将空气吸入气缸，形成混合气。
压缩阶段：当活塞向上移动时，进气门关闭，活塞将混合气压缩至高压状态。
这时，柴油喷油器喷入适量的柴油，燃油与压缩空气混合，形成高温高压的燃气。
燃烧阶段：随后，点火塞点火，将燃气点燃，燃气产生爆发性的燃烧，将活塞推动向下运动，从而产生动力。
排气阶段：当活塞到达下死点时，排气门打开，废气通过排气门排出，同时进气门再次打开，循环开始进入下一轮工作。
总之，柴油机通过高压压缩和点火燃烧的方式将燃料转化为机械能，是一种高效、经济的内燃机。
