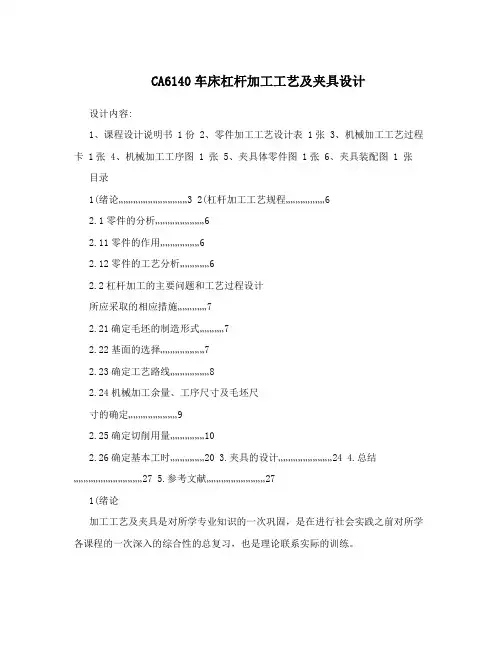

CA6140车床杠杆加工工艺及夹具设计设计内容:1、课程设计说明书 1份2、零件加工工艺设计表 1张3、机械加工工艺过程卡 1张4、机械加工工序图 1 张5、夹具体零件图 1张6、夹具装配图 1 张目录1(绪论..........................................3 2(杠杆加工工艺规程 (6)2.1零件的分析 (6)2.11零件的作用 (6)2.12零件的工艺分析 (6)2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施 (7)2.21确定毛坯的制造形式 (7)2.22基面的选择 (7)2.23确定工艺路线 (8)2.24机械加工余量、工序尺寸及毛坯尺寸的确定 (9)2.25确定切削用量 (10)2.26确定基本工时.....................20 3.夹具的设计.................................24 4.总结..........................................27 5.参考文献 (27)1(绪论加工工艺及夹具是对所学专业知识的一次巩固，是在进行社会实践之前对所学各课程的一次深入的综合性的总复习，也是理论联系实际的训练。
机床夹具已成为机械加工中的重要装备。
机床夹具的设计和使用是促进生产发展的重要工艺措施之一。
随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。
夹具的基本结构及夹具设计的内容:按在夹具中的作用,地位结构特点,组成夹具的元件可以划分为以下几类:(1)定位元件及定位装置;(2)夹紧元件及定位装置(或者称夹紧机构);(3)夹具体;(4)对刀,引导元件及装置(包括刀具导向元件,对刀装置及靠模装置等);(5)动力装置;(6)分度,对定装置;(7)其它的元件及装置(包括夹具各部分相互连接用的以及夹具与机床相连接用的紧固螺钉,销钉,键和各种手柄等);每个夹具不一定所有的各类元件都具备,如手动夹具就没有动力装置,一般的车床夹具不一定有刀具导向元件及分度装置。
反之,按照加工等方面的要求,有些夹具上还需要设有其它装置及机构,例如在有的自动化夹具中必须有上下料装置。
专用夹具的设计主要是对以下几项内容进行设计:(1)定位装置的设计;(2)夹紧装置的设计;(3)对刀-引导装置的设计;(4)夹具体的设计;(5)其他元件及装置的设计。
由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指教。
所加工的零件图如下所示:2.2.1零件的分析2.1.1零件的作用题目给出的零件是CA6140的杠杆。
它的主要的作用是用来支承、固定的。
要求零件的配合要符合要求。
2.1.2零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，为此以下是杠杆需要加工表面以及加工表面的位置要求。
现分析如下:(1)主要加工面:，0.0231)小头钻Φ以及与此孔相通的Φ14阶梯孔、M8螺纹孔; 250，0.1，0.12)钻Φ锥孔及铣Φ锥孔平台; 12.712.7003)钻2—M6螺纹孔;4)铣杠杆底面及2—M6螺纹孔端面。
(2)主要基准面:1)以Φ45外圆面为基准的加工表面，0.023这一组加工表面包括:Φ的孔、杠杆下表面 250，0.0232)以Φ的孔为中心的加工表面 250，0.1这一组加工表面包括:Φ14阶梯孔、M8螺纹孔、Φ锥孔及12.70，0.1Φ锥孔平台、2—M6螺纹孔及其倒角。
其中主要加工面是M8螺12.70 ，0.1锥孔平台。
纹孔和Φ12.70杠杆的Φ25孔的轴线合两个端面有着垂直度的要求。
现分述如下:用于加工Φ25孔的是立式钻床。
工件以Φ25孔下表面及Φ45孔Rm,1.6,外圆面为定位基准，加工Φ25时，由于孔表面粗糙度为。
a主要采用钻、扩、铰来保证其尺寸精度。
用于加工杠杆的小平面和加工Φ12.7是立式铣床。
工件以，0.023孔及端面和水平面底为定位基准，加工表面:包括粗精铣宽,250度为30mm的下平台、钻Ф12.7的锥孔，由于30mm的下平台的表面、Rm,6.3,孔表面粗糙度都为。
其中主要的加工表面是孔Ф12.7，要a用Ф12.7钢球检查。
用于加工与Φ25孔相通的M8螺纹底孔是用立式钻床。
工件以，0.023孔及其下表面和宽度为30mm的下平台作为定位基准，在大端,250 面长圆柱销、支承板和支承钉上实现完全定位。
加工M8螺纹底孔时，先用Φ7麻花钻钻孔，再用M8的丝锥攻螺纹。
2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施2.2.1确定毛坯的制造形式零件的材料HT200。
由于年产量为4000件，达到大批生产的水平，而且零件的轮廓尺寸不大，铸造表面质量的要求高，故可采用铸造质量稳定的，适合大批生产的金属模铸造。
便于铸造和加工工艺过程，而且还可以提高生产率。
2.2.2基面的选择(1)粗基准的选择对于本零件而言，按照粗基准的选择原则，选择本零件的不加工表面是加强肋所在的肩台的表面作为加工的粗,基准，可用装夹对肩台进行加紧，利用一个V形块支承45圆的外轮廓作主要定位，以限制z、z、y、y四个自由度。
再以一面定位消除x、x两个自由度，达到完全定位,就可加工Φ25的孔。
(2)精基准的选择主要考虑到基准重合的问题，和便于装夹，采用Φ25的孔作为精基准。
2.2.3确定工艺路线工艺路线方案一工序1 粗精铣Φ25孔下表面，0.023工序2 钻、扩、铰孔使尺寸到达Фmm 250工序3 粗精铣宽度为30mm的下平台工序4 钻Ф12.7的锥孔工序5 加工M8螺纹孔，锪钻Ф14阶梯孔工序6 粗精铣2-M6上端面工序7 钻2-M6螺纹底孔孔，攻螺纹孔2-M6工序8 检查工艺路线方案二工序1 粗精铣Ф25孔下表面，0.023工序2 钻、扩、铰孔使尺寸到达Фmm 250工序3 粗精铣宽度为30mm的下平台工序4 钻Ф12.7的锥孔工序5 粗精铣2-M6上端面工序6 钻2-M6孔，加工螺纹孔2-M6工序7 加工M8螺纹孔，锪钻Ф14阶梯孔工序8 检查工艺路线的比较与分析:第二条工艺路线不同于第一条是将“工序5钻Ф14孔，再加工螺纹孔M8”变为“工序7粗精铣M6上端面”其它的先后顺序均没变化。
通过分析发现这样的变动影响生产效率。
而对于零的尺寸精度和位置精度都没有太大程度的帮助。
以Ф25mm的孔子外轮廓为精基准，先铣下端面。
再钻锥孔，从而保证了两孔中心线的尺寸与右端面的垂直度。
符合先加工面再钻孔的原则。
若选第二条工艺路线而先上端面，再“钻Ф14孔，加工螺纹孔M8”不便于装夹，并且毛坯的端面与轴的轴线是否垂直决定了钻出来的孔的轴线与轴的轴线是非功过否重合这个问题。
所以发现第二条工艺路线并不可行。
从提高效率和保证精度这两个前提下，发现第一个方案也比较合理，所以决定以第一方案进行生产。
所以工艺路线决定如下:工序1 粗精铣杠杆下表面。
保证粗糙度是3.2选用立式升降台铣床X52K。
工序2 加工孔Φ25。
钻孔Φ25的毛坯到Φ22mm;扩孔Φ22mm到Φ24.7mm;铰孔Φ24.7mm，0.023到Фmm。
保证粗糙度是1.6采用250立式钻床Z535。
采用专用夹具。
工序3 粗精铣宽度为30mm的下平台，仍然采用立式铣床X52K，用组合夹具。
工序4 钻Ф12.7的锥孔，采用立式钻床Z535，为保证加工的孔的位置度，采用专用夹具。
工序5 加工螺纹孔M8，锪钻Ф14阶梯孔。
用组合夹具，保证与垂直方向成10?。
工序6 粗精铣M6上端面，用立式铣床X52K，使用组合夹具。
工序7 钻2-M6螺纹底孔、攻2-M6螺纹用立式钻床Z535，为保证加工的孔的位置度，采用专用夹具工序8 检查2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定杠杆的材料是HT200，毛坯的重量0.85kg，生产类型为大批生产。
由于毛坯用采用金属模铸造,毛坯尺寸的确定如下: 毛坯与零件不同的尺寸有:从零件图可以看出台阶已被铸出,所以选择铣刀类型及尺寸可用6mm的铣刀进行粗加工,半精铣与精铣的加工余量都为0.5mm。
1)加工Φ25的端面，粗加工2mm到金属模铸造的质量和表面的粗糙度要求，精加工1mm，同理上下端面的加工余量都是2mm。
2)对Φ25的内表面加工。
由于内表面有粗糙度要求1.6。
可用一次粗加工1.9mm，一次精加工0.1mm就可达到要求。
3)加工宽度为30mm的下平台时，用铣削的方法加工台肩。
由于Rm,6.3,台肩的加工表面有粗糙度的要求，而铣削的精度可以满足，a故采取分四次的铣削的方式，每次铣削的深度是2.5mm。
4)钻锥孔Φ12.7时要求加工一半，留下的余量装配时钻铰，为提高生产率起见，仍然采用Φ12的钻头，切削深度是2.5mm。
Rm,3.2,5)钻Ф14阶梯孔，由于粗糙度要求，因此考虑加工a余量2mm。
可一次粗加工1.85mm，一次精加工0.15就可达到要求。
6)加工M8底孔，考虑加工余量1.2mm。
可一次钻削加工余量1.1mm，一次攻螺纹0.1就可达到要求。
7)加工2-M6螺纹，考虑加工余量1.2mm。
可一次钻削加工余量1.1mm，一次攻螺纹0.1mm就可达到要求。
8)加工2-M6端面，粗加工2mm到金属模铸造的质量和表面粗糙度要求，精加工1mm，可达到要求。
2.2.5确定切削用量工序1:粗、精铣孔下平面 ,25(1)粗铣孔下平面 ,25工件材料: HT200，铸造机床:X52K立式铣床刀具:硬质合金三面刃圆盘铣刀(面铣刀)，材料:，，YT15Dmm,100齿数，此为粗齿铣刀 Z,8因其单边余量:Z=1.9mm 所以铣削深度: aamm,1.9pp每齿进给量，取铣削速度:取。
aammZ,0.12/VVms,1.33/ff1000V机床主轴转速: 式(2.1) n,n,d式中 V—铣削速度;d—刀具直径。
由式2.1机床主轴转速: n100010001.3360V，， nr,,,254/min,d3.14100，nr,300/min,dn3.14100300，，实际铣削速度v: vms,,,1.57/1000100060，进给量: VVaZnmms,,，，,0.128300/604.8/ffff工作台每分进给量: fVmmsmm,,,4.8/288/minmmfamm,40 ,(2)精铣孔下平面 ,25工件材料: HT200，铸造机床: X52K立式铣床刀具:高速钢三面刃圆盘铣刀(面铣刀):，，齿数12，YT15Dmm,100此为细齿铣刀精铣该平面的单边余量:Z=0.1mm铣削深度: aamm,0.1pp每齿进给量:取 aammZ,0.08/ff铣削速度:取 VVms,0.32/机床主轴转速，由式(2.1)有: n100010000.3260V，， nr,,,61/min,d3.14100，nr,75/min,dn3.1410075，，实际铣削速度: vvms,,,0.4/1000100060，进给量，由式(1.3)有: VVaZnmms,,，，,0.151275/602.25/ffff工作台每分进给量: fVmmsmm,,,2.25/135/minmmf工序2:加工孔Φ25到要求尺寸工件材料为HT200铁，硬度200HBS。
