牺牲阳极安装操作规程
阳极安装施工方案
三、施工措施1、牺牲阳极法阴极保护施工安装程序简述如下:袋装阳极制作→阳极床定位→阳极床开挖→阳极埋设→阳极浇水浸透饱和及各参数测试→阳极通电点处理及焊接→通电点导通测试→通电点补口防腐(补口处防腐材料与管体防腐材料是匹配旳) →阳极回填→标识记录。
2、牺牲阳极法旳施工:2.1锌阳极安装2.1.1牺牲阳极旳施工：牺牲阳极土壤中旳施工，包括埋设前旳组装、阳极旳填充和埋高。
2.1.2锌阳极与阳极电缆旳组装阳极与电缆之间旳联接采用锡焊。
在焊接点上涂覆环氧涂料，加缠电工胶布和绝缘胶带，再包覆热收缩套，并再缠胶带保护。
必须保证焊接牢固并且绝缘性能良好。
2.1.3阳极安装前准备在组装牺牲阳极之前，应检查阳极表面与否有油污和氧化物。
牺牲阳极表面旳油污和氧化物能减少阳极旳活性，影响阳极电流旳发生，因此阳极表面如存在油污和氧化物，应采用砂纸将阳极表面打磨洁净。
填料包旳组装可在室内或现场进行，应保证阳极四面旳填料厚度一致、密实，各边厚度不不不小于50mm。
填料应调拌均匀，不得混入石块、泥土、杂草等。
每支阳极需用填料约50Kg。
2.1.4阳极电缆与管道旳连接电缆与管道旳焊接可以采用铝热焊法，焊接旳规定：焊接牢固，焊缝均匀，焊接点电阻规定不不小于4×10－4Ω，焊接点强度不小于焊接后铜芯电缆旳承载力。
焊接完毕且温度减少后进行焊缝检查，合格后对焊接部位、裸露钢片、铜导线进行补口，补口材料采用环氧煤沥青和玻璃布。
在电位测试装置处，阳极电缆与管道测试电缆在测试桩内连接。
阳极电缆敷设时应留有足够余量，在焊点及其他连接处预留蛇形弯，防止电缆或焊点受力拽脱。
2.1.5阳极埋设当管道旳安装与锌阳极埋设同步进行时，牺牲阳极旳埋设位置，与管道外壁距离为1.5米左右，最低不应不不小于0.3m。
阳极可埋设在管道旳侧方或侧下方,视现场详细工况条件，可选择立式或卧式埋设。
埋设深度必须在冻土层如下，一般规定与管道深度一致。
见下图。
图1阳极位置示意图对于已安装完旳管道，阳极埋设可在管道中心位置，使得阳极包旳中心位置与管道中心位置在同一高程上，施工采用人力开挖旳施工措施。
牺牲阳极使用说明
牺牲阳极使用说明一、阳极的埋设：1、在施工前搬运过程中要轻搬轻放，避免刮破阳极包。
2、使用前,请先将阳极包外面的包装袋（聚乙烯编织袋）除去，然后将阳极包（棉布袋）浸泡在清水中2小时左右，或者置入阳极坑后往坑内注水，使阳极包内填包料完全浸透。
3、将阳极组的两只阳极分别埋设在管道两边1.5米-3米左右范围内，阳极体与管道底部齐平，如果阳极埋设点附近有其他障碍物，可以在管道方向上前后5米范围内移动。
阳极埋设示意图如图：二、阳极电缆的连接1、将盘圈的阳极电缆夹用剪刀剪开拉直引到被保护管道表面。
2、将管道欲焊接部位（大约50mm×50mm）用砂轮处理干净至光亮，表面无灰尘、油渍。
处理完毕后，将电缆使用铝热焊焊接管道上（参照放热焊使用说明书）。
3、焊接完毕后用热熔胶补伤片补伤，补伤片范围不小于70mm×70mm（参照补伤片补伤说明书）。
用在电力接地网上时：1.牺牲阳极布置牺牲阳极按照均匀分布的原则进行水平布置，距离扁钢1m左右，但不小于0.5米，垂直埋深1m（与接地网扁钢同深）左右。
2.阳极电缆选用VV1×10 mm2铜芯电缆，长度为2米，末端焊接一段与扁钢焊接用的钢片。
3.阳极安装：按照设计要求，在埋设点挖好阳极坑,检查袋装阳极电缆接头的导电性能，如有损坏及时修补；将袋装阳极放入阳极坑中就位。
将阳极电缆末端钢片的与接地网采用四周角焊连接，焊缝长度不小于100 mm，焊接必须牢固，保证电气上的导电性。
阳极电缆的埋设深度不应小于0.7米，回填土中应无石块或其它杂物，以免损坏电缆的绝缘层；电缆敷设时应留有10%的裕量，以防止土壤沉降变形造成电缆接头损坏。
确认各焊点、连接点符合要求后，回填土壤。
在干燥地区，回填土将阳极布袋埋住之后，向阳极坑内灌水，使阳极填充料吸满水后，将回填土夯实、恢复地貌。
备注：若电缆末端因其他原因不焊接钢片，那么可直接在接地网扁钢上进行焊接，原则：焊接牢固。
镁合金牺牲阳极使用技术规范
镁合金牺牲阳极使用技术规范
一、何时更换阳极？
镁合金牺牲阳极阴极保护方法中，镁阳极可用于电阻率在20欧.米到100欧.米的土壤或淡水环境。
镁牺牲阳极一般可以在电阻率20欧姆/米~50欧姆/米的土壤或者淡水环境中，电阻率小于10欧姆/米的环境中一般不会使用镁牺牲阳极。
100℃的是镁牺牲阳极使用时可以达到的温度，镁牺牲阳极的使用率为百分之八十五，所以当阳极的重量剩到百分之十五的时候，就可以认定该阳极已经失效。
镁牺牲阳极的电阻率正常情况下是50%，但是受到各种情况的约束可能会更低一些。
一般情况下，阳极发散电流与阳极形状和表面积有关，如果阳极消耗过大，则表面积和重量会产生很大变化，此时的发散电流有可能没法达到要求。
二、注意事项
不要混合安装不同类型的阳极。
如果安装不同的阳极材料，如锌和铝，较活跃的阳极(铝)将花部分努力保护较不活跃的金属(锌)。
一个典型的类似错误是在配备铝阳极的设备上增加一个锌尾板阳极。
三、使用年限
带填料镁合金牺牲阳极这种规格的镁合金牺牲阳极在保护的时候保护时间比较长，可以得到25-30年，很多燃气管道上面都会采购这样的牺牲阳极来保护，保护时间长，在后期中不需要短期更换，能减少成本。

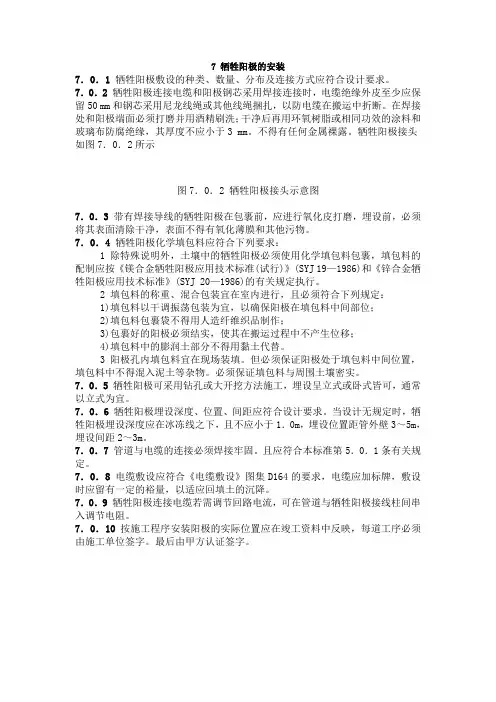

7 牺牲阳极的安装
7 牺牲阳极的安装7．0．1牺牲阳极敷设的种类、数量、分布及连接方式应符合设计要求。
7．0．2牺牲阳极连接电缆和阳极钢芯采用焊接连接时，电缆绝缘外皮至少应保留50 mm和钢芯采用尼龙线绳或其他线绳捆扎，以防电缆在搬运中折断。
在焊接处和阳极端面必须打磨并用酒精刷洗；干净后再用环氧树脂或相同功效的涂料和玻璃布防腐绝缘，其厚度不应小于3 mm。
不得有任何金属裸露。
牺牲阳极接头如图7．0．2所示图7．0．2 牺牲阳极接头示意图7．0．3 带有焊接导线的牺牲阳极在包裹前，应进行氧化皮打磨，埋设前，必须将其表面清除干净，表面不得有氧化薄膜和其他污物。
7．0．4牺牲阳极化学填包料应符合下列要求：1 除特殊说明外，土壤中的牺牲阳极必须使用化学填包料包裹，填包料的配制应按《镁合金牺牲阳极应用技术标准(试行)》(SYJ 19—1986)和《锌合金牺牲阳极应用技术标准》(SYJ 20—1986)的有关规定执行。
2 填包料的称重、混合包装宜在室内进行，且必须符合下列规定：1)填包料以干调振荡包装为宜，以确保阳极在填包料中间部位；2)填包料包裹袋不得用人造纤维织品制作；3)包裹好的阳极必须结实，使其在搬运过程中不产生位移；4)填包料中的膨润土部分不得用黏土代替。
3 阳极孔内填包料宜在现场装填。
但必须保证阳极处于填包料中间位置，填包料中不得混入泥土等杂物。
必须保证填包料与周围土壤密实。
7．0．5 牺牲阳极可采用钻孔或大开挖方法施工，埋设呈立式或卧式皆可，通常以立式为宜。
7．0．6牺牲阳极埋设深度、位置、间距应符合设计要求。
当设计无规定时，牺牲阳极埋设深度应在冰冻线之下，且不应小于1．0m，埋设位置距管外壁3～5m，埋设间距2～3m。
7．0．7管道与电缆的连接必须焊接牢固。
且应符合本标准第5．0．1条有关规定。
7．0．8电缆敷设应符合《电缆敷设》图集D164的要求，电缆应加标牌，敷设时应留有一定的裕量，以适应回填土的沉降。
7．0．9牺牲阳极连接电缆若需调节回路电流，可在管道与牺牲阳极接线柱间串入调节电阻。
镁合金牺牲阳极安装技术要求_2020
牺牲阳极安装技术要求、安装步骤和施工要求1技术要求（1）将牺牲阳极与管网电性连接，通过牺牲阳极自身消耗向被保护金属构筑物提供直流电流，通过土壤构成电流回路，使被保护的金属构筑物极化到保护电位一0.85—1.5V，即达到了良好的保护状态。
（2）施加阴极保护后，发现旁流严重而明显影响保护范围和保护效果时，应采用绝缘予以绝缘断流，确保被保护的金属构筑物全面达标。
（3）系统中的所有电缆接头质量均应满足设计与使用要求，其接触电阻应低于0.0lQ，密封处理应经久耐用、密封效果可靠，对外界不允许存在导通点，确保阴极保护系统在有效保护期内正常运行。
2安装步骤牺牲阳极安装步骤：①阳极检验工作;②阳极表面活化处理;③牺牲阳极组装;④牺牲阳极埋设;⑤与管道电性连接。
3施工要求（1）阳极检验工作阳极组装前应对阳极电缆封头进行外观封涂质量检查，电缆机械强度检查和接触电阻测试。
因电缆损坏或电缆接头损坏将导致阳极失效，失去保护作用，要求阳极铁芯绝缘封涂质量好，阳极电缆机械强度以能够随阳极自身重量，阳极接触电阻小于0.001n。
（2）阳极表面活化处理组装牺牲阳极之前，为加速阳极表面活化，应将阳极表面的附着的油污及氧化物除净。
首先采用机械处理方法，用手动砂轮或钢刷将阳极表面均匀打磨，再用粗砂纸打磨一遍。
必要时进行化学处理，阳极表面火花处理与组装间隔时间不宜超过24h。
（3）牺牲阳极组装先将特制白布袋内放人15kg填包料，再将经过检验和表面活化处理的阳极放入布袋轴线正中填包料中固定，并在阳极四周及顶部填装填充料约35kg;阳极不应与布袋接触，组装时应防止阳极偏心。
（4）阳极的埋设有关管道埋深、土壤的湿度、电阻率和其他性质的不同，阳极埋设的深度有所不同。
阳极应埋设在湿土层和冻土层之下，严防填充料干燥硬化而造成阳极失效。
牺牲阳极的埋设按照图纸技术要求进行施工。
阳极坑回填之前，应向坑内浇注足够量的水，浸透填料包，并及时测量牺牲阳极的开路电位。
牺牲阳极使用说明
牺牲阳极使用说明 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】牺牲阳极使用说明一、阳极的埋设：1、在施工前搬运过程中要轻搬轻放，避免刮破阳极包。
2、使用前,请先将阳极包外面的包装袋（聚乙烯编织袋）除去，然后将阳极包（棉布袋）浸泡在清水中2小时左右，或者置入阳极坑后往坑内注水，使阳极包内填包料完全浸透。
3、将阳极组的两只阳极分别埋设在管道两边米-3米左右范围内，阳极体与管道底部齐平，如果阳极埋设点附近有其他障碍物，可以在管道方向上前后5米范围内移动。
阳极埋设示意图如图：二、阳极电缆的连接1、将盘圈的阳极电缆夹用剪刀剪开拉直引到被保护管道表面。
2、将管道欲焊接部位（大约50mm×50mm）用砂轮处理干净至光亮，表面无灰尘、油渍。
处理完毕后，将电缆使用铝热焊焊接管道上（参照放热焊使用说明书）。
3、焊接完毕后用热熔胶补伤片补伤，补伤片范围不小于70mm×70mm （参照补伤片补伤说明书）。
用在电力接地网上时：1.牺牲阳极布置牺牲阳极按照均匀分布的原则进行水平布置，距离扁钢1m左右，但不小于米，垂直埋深1m（与接地网扁钢同深）左右。
2.阳极电缆选用VV1×10 mm2铜芯电缆，长度为2米，末端焊接一段与扁钢焊接用的钢片。
3.阳极安装：按照设计要求，在埋设点挖好阳极坑,检查袋装阳极电缆接头的导电性能，如有损坏及时修补；将袋装阳极放入阳极坑中就位。
将阳极电缆末端钢片的与接地网采用四周角焊连接，焊缝长度不小于100 mm，焊接必须牢固，保证电气上的导电性。
阳极电缆的埋设深度不应小于米，回填土中应无石块或其它杂物，以免损坏电缆的绝缘层；电缆敷设时应留有10%的裕量，以防止土壤沉降变形造成电缆接头损坏。
确认各焊点、连接点符合要求后，回填土壤。
在干燥地区，回填土将阳极布袋埋住之后，向阳极坑内灌水，使阳极填充料吸满水后，将回填土夯实、恢复地貌。
牺牲阳极式阴极保护施工工艺
牺牲阳极式阴极保护施工工艺1、牺牲阳极式阴极保护主要施工工序流程施工准备→依据设计图纸部署开挖阳极坑→将阳极装入填料包、填充化学填料→在阳极坑里安装阳极组、浇水→埋置测试桩及测量组元→阳极、电缆连接并做好密封→阴极保护数据测试→回填土、压实→质量验收并填写单位单项工程验收记录.施工流程图:2、施工准备施工作业依据技术资料准备：工程施工前,项目经理部人员至少要熟练掌握以下施工技术资料：埋地预应力钢筒混凝土管道的阴极保护GB/T 28725-2012预应力钢筒混凝土管的阴极保护 NACE RP 0100-2000埋地钢质管道阴极保护技术规范GB/T 21448-2008锌-铝-镉系合金牺牲阳极GB/T 4950-2002镁合金牺牲阳极GB/T 17731-2009工程阴极保护工程招标文件工程阴极保护工程招标文件设计方案及图纸阴极保护材料的准备及验收材料准备牺牲阳极组包括锌、镁合金牺牲阳极、电缆、测试桩、防腐涂料.材料验收材料使用前,会同业主、监理、质检人员对材料进行核对验收,合格签字后,方可使用.验收规范如下：a. 材料出厂合格证,或产品检验报告的各项指标,符合设计要求.特别是阳极化学分析报告和阳极电化学性能检测报告必须符合设计要求的相关指标,并且该报告是由国家认可的、具有材料试验检验资格的第三方验证试验机构出具.b. 根据订货合同核对材料品种、型号、规格、颜色、数量、有效期等.c. 外观检查.阳极的表面质量应达到下列规定.缩孔的深度不得超过阳极厚度的10%.冷隔深度不得超过10mm,总长度不得超过150mm.非金属夹渣不得超过阳极表面的1%.阳极表面不得存在以下类型的裂纹：宽度大于3mm的裂纹；纵向长度大于阳极长度的50%的裂纹；不得存在扩展到铁芯或贯穿整个阳极的裂纹.阳极表面没有毛刺、飞边等对人员安全有危害的突出物.阳极工作表面应保持干净,不得沾有油漆和油污.d. 抽检阳极纯度、化学成分情况.参照下列标准的有关条款执行：铝纯度不低于GB/T1196-2002中的规定.锌纯度不低于GB/T470-1997中的规定.镉纯度不低于YS/T72-1994中的规定.设备准备施工车辆、搅拌机械、浇水设备容器及水管等、挖掘机或人力挖掘工具、铝热焊设备、检测设备电阻测量仪、数字万用表、参比电极等.施工前的其它准备完成技术交底和安全技术教育及技术培训,施工人员持证上岗.材料、机具、检测仪器、工具、劳保用品、场地等准备到位.职工生活、住宿安排妥当.施工作业路线勘察完毕,工作进度计划,劳动力分配计划方案交甲方批准允许执行.甲方监护人员到位,工程监理人员到位.甲方批准开工报告并开具工作票允许施工.环境、湿度、天气条件应适应作业施工.3、牺牲阳极组的安装牺牲阳极阳极的布置牺牲阳极的布置对地电场的分布、地埋PCCP管道的电位分布有明显的影响,根据PCCP管地埋区的地质条件,地埋管的管径、有无沥青防腐层等情况,本着保护电位分布均匀、尽量减少阳极间互相屏蔽和管道前后壁自我屏蔽影响、利于管线阴极保护的施工原则,阳极采用两条管道异侧交错布置,如遇阀井则对每个阀井加装一只阳极进行保护.起点和终点需要加大阳极的密度,以尽量增强对管道的保护.通常情况下,阳极组距管道外壁距离为2m—5m.特殊情况下如在距离管道外壁2m位置土质无法挖掘、存在大量石块、土壤电阻率较大的区域应使阳极组距管道外壁的距离大于300mm.阳极组安装坑槽的开挖按设计图纸布置要求,开挖深度与管道中心位置相同,开挖阳极安装坑槽时,其四周应平整一至,不得有铁件、砖、石等杂物.阳极组化学填包料填充无论是立式埋设还是卧式埋,应先用布袋把化学填包料和阳极组装,使阳极置于布袋的中间,四周填充化学填包料,然后把阳极包放置在挖好的阳极安装坑内,加入足够的水进行浸泡.,4、电缆的连接待阳极组装安装完成后,并经检测合格后进行阳极电缆与管道的焊接电缆连接主要包括电缆与阳极铁芯连接、电缆与PCCP管道、钢管连接、PCCP跨接、电缆与承插口钢板连接、电缆与接线柱连接.a、电缆与阳极铁芯连接阳极与电缆之间的联接采用铜焊.双边焊缝长度不得小于100mm.在焊接点上涂覆环氧涂料,加缠电工胶布和绝缘胶带、热熔胶,再包覆热收缩套,并再缠胶带保护.必须保证焊接牢固并且绝缘性能良好,搬运及施工中严禁提拉电缆.b、阳极电缆与PCCP管的连接电缆与PCCP的焊接应采用铝热焊法,焊接部位均要求：焊接牢固,焊缝均匀,焊接点电阻要求小于4×10-4Ω,焊接点强度大于焊接后铜芯电缆的承载力.焊接完成且温度降低后进行焊缝检查,合格后对焊接部位进行特加强级防腐处理,再做水泥砂浆防护层,禁止将电缆直接焊在预应力钢丝上.连接方式：①铝热焊连接阳极引出线与PCCP管承插口钢板的连接用铝热焊连接,其主要材料和工具为铝热焊剂和模具.②热熔胶封闭、混凝土保护用火将热熔胶颗粒加热到熔化状态,然后将其涂抹在焊接点周围,用以封闭焊点和承插口,然后混凝土浇筑保护.要求：热熔胶涂抹均匀,封闭严密,浇筑保护到位.c、阳极电缆与钢管的连接阳极埋设就位后,阳极电缆可以直接焊接到钢管上.与钢管相连接的电缆应采用铝热焊接技术,焊点应重新进行防腐绝缘处理,防腐材料、等级应与原有覆盖层一致. d．PCCP的跨接为了保持预应力钢丝的电连续性,各PCCP之间应用电缆一般为VV-1KV/1x10mm2进行两两跨接,跨接焊点处必须做防腐绝缘,再做水泥砂浆保护层恢复.e.钢管的跨接两条钢管之间应用电缆一般为VV-1KV/1x10mm2进行均压跨接.跨接焊点处应重新进行防腐绝缘处理,防腐材料、等级应与原有覆盖层一致d、电缆与接线柱的连接电缆与接线柱的连接采用铜连接螺栓连接,具体为：用氧-乙炔火焰灯熔除或采取其它方便可行的方式除去电缆保护套,露出铜芯,将铜鼻子压接到铜芯上,然后用铜连接螺栓连接铜鼻子.注意事项：在测量装置处,阳极电缆与管道测试电缆在测试桩内连接.阳极电缆敷设时必须应留有足够余量,在焊点及其他连接处预留蛇形弯,防止电缆或焊点受力拽脱.5、阳极组的回填阳极组回填时,应向阳极坑内回填细土,厚度至少为,禁止向坑内回填大块砂石、水泥块、塑料等杂物.6、测量装置的安装范围为在今后运行中全面掌握输水管道的保护状态,在实施阴极保护的区域,原则上每一公里设置一套测量装置.具体设置位置视现场情况适当调整.在典型过河处增设一套测量装置.本工程的测量装置包括在已实施阴极保护的PCCP管、钢质管线区域内每相距1公里安装一套测量装置,用以检测管线保护情况下的相关技术参数.具体安装位置以施工图为准.测量装置的安装测量装置主要由测试桩、测试电缆及测量组元三部分组成,采用铜连接螺栓或其它方便可靠的电连接方式连接.其中测量组元包括：长效电极、腐蚀电位测试极、保护电位测试极、保护电流测试极,测量组元具有功能如下：● 通电保护电位；● 瞬时断电保护电位；● 自然腐蚀电位及其随时间的变化规律；● IR降；● 阴极极化值；● 阴极保护电流或保护电流7、检测与测试施工期间阴极保护参数测试牺牲阳极埋设施工期间,应及时测量阳极有关参数,并做好各项纪录.测试数据一般包括：阳极开路电位、阳极闭路电位、管道自然电位、管道保护电位、土壤电阻率等.测试方法a. 阳极开路电位测试阳极安装完成后,未与管道连接前,将CSE参比电极放在管道顶部上方1m范围的地表湿土壤上保证参比电极与土壤电接触良好,浇水；数字万用表的黑表笔与CSE参比电极的引线连接,将万用表的档位打到直流电压档2V档,万用表的红表笔连接到牺牲阳极的阳极引线上,读数,记录.b. 阳极闭路电位测试阳极与管道连通后,采用近参比法和远参比法进行阳极闭路电位的测试.在管道或牺牲阳极上方,距测试点1m左右挖一安放CSE参比电极的坑,将CSE参比电极置于距管壁或牺牲阳极3～5cm的土壤上,浇水；万用表的黑表笔与CSE参比电极的引线连接,万用表的红表笔连接到阳极与管道的连接点上,将万用表的档位打到直流电压2V档,读数,记录.c. 阳极输出电流测试阳极发生电流反映阳极的性能指标.采用直测法进行牺牲阳极输出电流测试：阳极发生电流可以用万用表直接串联在阳极和管线之间进行测试.将阳极与管道连通,在阳极与管道连接处串联接入数字万用表,将数字万用表的档位打到直流电流档的mA档,读数,记录.d. 管/地自然腐蚀电位测试在不通电的自然状态下,采用数字万用表和参比电极测量PCCP管钢筋和预制混凝土块中探头的自然电位.通过自然电位判定自然腐蚀状态及周围环境的影响.具体测试方法如下：将CSE参比电极埋入土中,浇水；万用表的黑表笔与CSE 参比电极的引线连接,红表笔与管道引线相连接,将万用表的档位打到直流电压2V档,读数,记录.e. 土壤电阻率测试在试验段,用具有四个端钮的ZC-8型接地电阻测量仪沿管线每100m处测试一次管底深度的土壤电阻率.测试采用四极法：在被测区沿直线埋入4根探测棒,彼此相距a米,棒的埋入深度不超过1/20米,打开C2和P2、C1和P1的连接片,用四根导线连接到相应的测试棒上,测试方法与接地电阻相同,所测电阻率为P=2πa·R,式中R：接地电阻表读表Ωa：棒与棒间的距离cmP：该地区的土壤电阻率f. 牺牲阳极接地电阻测试阳极接地电阻的大小直接影响着阳极电流的输出,因此应及时进行阳极接地电阻的测试.图f 牺牲阳极接地电阻测试接线示意图测量牺牲阳极接地电阻之前,必须将牺牲阳极与管道断开然后按照上图所示的接线示意图沿垂直于管道的一条直线布置电极,g. PCCP管道承口处的跨接片和插口处的跨接片的电阻测试 PCCP管道安装完毕后, PCCP管两边焊接好承插口钢板,打磨后,一端用电缆连接,与万用表的红表笔连接,万用表的黑表笔与Cu/CuSO4参比电极的引线连接,将万用表的档位打到欧姆2Ω档,读数,记录.h. PCCP跨接电缆的连接电阻测试跨接电缆连接完毕后,采用QJ44双臂电桥对PCCP管道间连接电阻进行测试.测试方法如下：将跨接电缆两侧打磨好的钢片分别与双臂电桥的C2、P2和C1、P1相连接,调零,调节档位,使刻度指示牌指针指到0位时读取数据,计算结果,记录数据.i. 管/地通电电位测试在通电状态下,用数字万用表和参比电极测量管线和极化探头在通电之后的电位.通过管线上其它测试点和测试桩上通电电位的测量,判断阴极保护的效果和范围以及保护电位均匀分布情况.j.保护电位测试阴极保护工程完成后,应对整个管线包括在各配水站内部、穿越路及PCCP的河流的钢质管道部位的所有电位测试桩,进行保护电位的全面测量,测试结果整理归档,作好记录.测试方法与牺牲阳极闭路电位的测试方法相同.。
牺牲阳极安装实施方案
牺牲阳极安装实施方案一、引言。
牺牲阳极是一种重要的防腐蚀材料，广泛应用于船舶、海洋平台、海洋工程等领域。
其安装实施方案的设计和执行对于保障设备和结构的安全运行具有重要意义。
本文将针对牺牲阳极的安装实施方案进行详细介绍，确保安装工作的顺利进行。
二、前期准备。
1. 设计方案确认，在进行牺牲阳极安装前，需要确认设计方案，包括阳极的型号、数量、安装位置等。
设计方案的确认需要经过专业人员的评审和批准。
2. 材料准备，根据设计方案确定所需的牺牲阳极材料，并进行采购。
同时需要准备好安装所需的工具和设备。
3. 安装人员培训，安装人员需要接受相关的培训，了解牺牲阳极的安装方法和注意事项，确保安装工作的质量和安全。
三、安装实施。
1. 清洁表面，在安装牺牲阳极之前，需要对安装位置的表面进行清洁处理，确保阳极能够与设备表面充分接触，提高防腐蚀效果。
2. 定位安装点，根据设计方案确定牺牲阳极的安装位置，并进行标记，确保安装位置的准确性和一致性。
3. 固定安装，将牺牲阳极按照设计要求进行固定安装，采用合适的固定方式，确保阳极的稳固性和牢固性。
4. 连接导线，将阳极与设备的金属结构通过导线连接，建立良好的电气接触，确保阳极的正常工作。
5. 检查验收，在完成安装后，对牺牲阳极的安装质量进行检查验收，确保安装工作的合格性。
四、安装后处理。
1. 记录资料，对牺牲阳极的安装过程进行详细记录，包括安装位置、固定方式、连接导线等信息，形成完整的安装档案。
2. 安全防护，在安装完成后，对安装位置周围进行安全防护，防止外部因素对阳极的损坏和影响。
3. 定期检测，对安装完成的牺牲阳极进行定期检测和维护，确保其正常工作，并及时更换损坏的阳极，延长设备和结构的使用寿命。
五、总结。
牺牲阳极的安装实施方案是一项重要的工作，需要严格按照设计要求和操作规程进行执行，确保安装工作的质量和安全。
通过本文的介绍，相信对于牺牲阳极的安装实施方案有了更加清晰的认识，希望能够对相关工作提供帮助和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
埋地管网牺牲阳极阴极保护设施设计、安装操作规程
一、设计依据
1、标准规范
城镇燃气埋地钢质管道腐蚀控制技术规程CJJ95-2003
埋地钢质管道牺牲阳极保护设计规范SY/T0019-1997
钢质管道及储罐腐蚀控制工程设计规范SY0007-1999
埋地钢质管道牺牲阳极阴极保护设计规范SY/T0019-1999
埋地钢质管道阴极保护参数试验方法SY/T0023-1997
铝－锌－铟系牺牲阳极GB4948.4949-2002
阴极保护操作规程—陆上及海上阴极保护工程手册BS 7361
2、设计指标及设计参数
保护对象：埋地燃气管道
电流密度：0.2mA/m2；
保护电位：-0.85～-1.40V（相对饱和铜/硫酸铜参比电极）
保护年限：15年
二、牺牲阳极布置：
阳极安装沿管道均匀分布，阳极组间距应不超过300米，每组阳极数量为二支，阳极与管道直接相连。
阳极之间间距不小于2米，堆成放置，阳极距管道1-3米，阳极埋深在管道中心线以下，阳极埋设选择潮湿地点，阳极四周有专用填料。
三、牺牲阳极安装：
1、装有填包料的阳极体须在清水中浸泡24小时，以保证阳极充分导电。
2、在管道顶上开挖2m×3m大小大的阳极埋设坑。
3、在土壤中使用时，应尽量埋设在土壤潮湿处。
4、装有填包料的阳极体与管道距离以在1.5-2m处为宜，最少不宜小于0.3m。
5、清除管道需要焊接处的防腐层及污垢。
6、在管道需要焊接处破5cm×5cm的焊口以供焊接。
7、将焊口打磨处理至有金属光泽后，直接将电缆焊接在管道上方，用专用焊接材料（焊接模具、焊剂、焊接铜片等）或电焊进行焊接。
8、针对管道原有防腐层采取加强及防腐方式对焊接处进行防腐处理。
10、先用细土将牺牲阳极体与管道填实。
11、恢复开挖处。
四、保护效果检测
1）检测依据：SY/T0023－97 《埋地钢质管道阴极保护参数测试方法》
2）保护电位的测量在阴极保护运行后三个月内测量，测量数据应达到设计要求。
3）测量仪器：高阻抗数字万用表、饱和硫酸铜参比电极、测试延长线。
