防爆接线盒防爆穿线盒和防爆接线箱三者区别
防爆接线盒的选用及接线方法
防爆接线盒的选型及接线说明书一、防爆接线盒的选型防爆接线盒的选型主要为三个条件：1、防爆级别；2、传感器供电电压；3、接传感器的数量(四线、六线、八线、十线等)。
目前我司共有以下几类接线盒以供选择： 序号 类别接线盒型号供电电压Ui 防爆级别 是否配安全栅 备注1 增安型 -I Ui>12V ExeIIBT4低高盒内配有安全栅可配不带安全栅的仪表2 -II 7V<Ui ≤12V3 -III Ui ≤7V4 隔爆型 -I Ui>12V ExdIIBT4 盒内配有安全栅5 -II 7V<Ui ≤12V6 -III Ui ≤7V 7本安型 /7V<Ui ≤12VExiaIICT6 盒内无安全栅需配带安全栅的仪表二、 增安型、隔爆型接线盒的接线说明：以四线为例，接线图如图1所示；1、 传感器与接线板的接线：依对应的传感器编号及线路板上的标注符号进行接线（与常规接线盒的接线相同）；2、 仪表与安全栅的接线如图1所示，对于-I 和-II 型接线盒，如果仪表与安全栅的连接线为四芯线，+SEN 与-SEN 线可不接（线路板与安全栅之间的连接出厂时已连接完成）。
（黑）EXC- （黄）SEN- （白）SIG-屏蔽线 SHIELD （绿）SIG+ （蓝）SEN+ （红）EXC+线路板白SIG-黑EXC-黑EXC-白SIG-SHIELD绿SIG+红EXC+红EXC+绿SIG+SHIELD传感器4传感器3安全栅212112白S I G -S H I E L D绿S I G +红E X C +红E X C +绿S I G +S H I E L D白S I G -黑E X C -黑E X C -传感器1传感器2绿 白红 黑蓝 黄434334-II型-I型SEN+SEN-SIG+SIG-EXC+EXC-安全栅传感器3传感器4线路板传感器2传感器1 （黑）EXC- （黄）SEN- （白）SIG-屏蔽线 SHIELD （绿）SIG+ （蓝）SEN+ （红）EXC+黑EXC-SHIELD白SIG-黑EXC-红EXC+绿SIG+绿SIG+白SIG-SHIELD红EXC+黑E X C -S H I E L D绿S I G +红E X C +黑E X C -白S I G -绿S I G +白S I G -S H I E L D红E X C +2SIG+EXC+EXC-21SIG-14433-III型图1三、 本安型接线盒的接线方法与常规接线盒的接线相同。
国家 防爆穿线盒 标准
国家防爆穿线盒标准
防爆穿线盒的国家标准如下：
1. 外壳：应采用铸铝合金、不锈钢、玻璃钢等材料，其表面必须涂有防腐耐候涂层，防护等级为IP65以上。
2. 连接件：应采用优质铜材，表面绝缘处理，连接端子应符合IEC、GB等
国际标准。
3. 接线桥：应采用耐高温、绝缘性好的材料制成，形态应规则，且不得与外壳接触。
4. 安全性能标准：防爆弯通穿线盒的安全性能取决于其具备的防护等级和防爆要求。
在国际上，通常采用IEC 60079系列标准进行评估和认证。
其中，IEC 通用要求）、IEC “d”型设备）、IEC “p”型设备）和IEC “e”型
设备）分别适用于不同类型的防爆电气设备。
如需获取更多详细信息，建议前往中国国家标准化管理委员会官网查阅最新的防爆穿线盒国家标准。
防爆接线盒防护等级标准
防爆接线盒防护等级标准防爆接线盒：防护等级标准及其在工程安全中的应用一、防爆接线盒的重要性防爆接线盒，顾名思义，是一种能在爆炸性环境中有效遏制电火花、防止爆炸事故发生的接线盒。
它广泛应用于石油、化工、电力、制药等存在爆炸性气体和粉尘的场所，对于保障工程安全和人员保护具有至关重要的作用。
二、防爆接线盒的定义与标准根据国际电工委员会（IEC）和中国国家标准的定义，防爆接线盒是指能将接线端子、电缆密封、外壳保护等结合于一体的电气设备。
它必须符合国家标准和行业规定，在外观、性能、防护等级等方面都有具体的要求。
三、防爆接线盒的分类与识别防爆接线盒根据其使用环境、防护等级、材质等因素，可以分为不同的类型和规格。
一般来说，我们可以通过查看产品的标识和型号来识别其类型和规格。
四、防爆接线盒的主要技术参数防爆接线盒在耐压试验、绝缘性能、耐冲击等方面都有严格的技术要求。
例如，其绝缘电阻必须大于100MΩ，耐压试验必须达到2000V/min，耐冲击必须在规定的条件下不发生损坏等。
五、防爆接线盒的设计与制造要求防爆接线盒的设计和制造需要严格遵守国家和行业的相关标准。
在设计和开发过程中，要充分考虑其使用环境、性能要求、安全性等因素，确保产品满足相关防护等级标准。
同时，制造过程中也要严格把控材料、工艺、检测等环节，确保产品的质量。
六、市场监管与认证体系为了确保防爆接线盒的质量和安全性能，国内外对其生产和销售进行了严格的监管。
例如，中国建立了防爆电气产品的质量监督管理体系，对产品进行强制性认证。
同时，国际上也有如IECEx、ATEX等认证体系，以确保产品的安全性能。
这些认证体系的实施，对于提高产品质量，保障工程安全具有重要意义。
七、应用案例分析在实际工程项目中，防爆接线盒的应用十分广泛。
例如，在石油化工企业中，防爆接线盒被广泛应用于各种爆炸性环境中的电力连接，有效地避免了电火花引起的爆炸事故。
这些成功的案例充分证明了符合防护等级标准的防爆接线盒对于工程安全的重要性。
防爆接线盒安装和接线要注意哪些事项？
防爆接线盒安装和接线要注意哪些事项？防爆接线盒是一种用于不安全环境中的电气设备，其紧要功能是保护接线和配电系统不受爆炸、火灾等不安全因素的影响。
因此，防爆接线盒的安装和接线特别紧要，一旦显现问题会影响到整个工厂或建筑物的安全。
接下来，我们将介绍防爆接线盒的安装和接线需要注意的事项。
一、防爆接线盒的安装要点1.安装位置的选择防爆接线盒应安装在易燃、易爆物质离开的场所，将盒子放在阔别基础设施和生产设备的安全地点特别必要。
在安装前，必需进行现场勘测和分析，在该区域内确定气体、液体等物质的浓度和简单产生的静电电位，以了解不安全程度。
2.选用适合制造材料对于防爆接线盒的制造材料应当结合该区域的实在环境，选用适合的方案，以制造更具耐腐蚀、防水、防爆等性能的防爆接线盒。
一般情况下，不锈钢、铝合金等材料可以充分要求，这些材料不仅防爆，还具有防腐、防水等功能。
3.适当配置配电系统在对防爆接线盒进行安装时，需要适当配置配电系统。
目前市面上的防爆接线盒种类多样，用户可以依据本身的需要选择不同种类的产品，但需要依据实际场景进行配电系统的配置，确保配电系统的合理性。
4.严格检查安装质量防爆接线盒安装完成后，需要对其进行严格检查。
在安装后，需要对防爆接线盒进行电性能测试，以确保接线无误，且没有短路或漏电现象。
此外，还要检查电气设备的地线接触牢靠情况，以免发生触电事故。
二、防爆接线盒的接线要点1.使用正确的电线和接头使用正确的电线和接头特别紧要，特别是在不安全环境中，由于错误的电线与接头将直接影响防爆性能和电气标准。
当使用电线和接头时，应依据设备的性能进行选择，确保它们具有充分的功率和电压，同时符合电气标准和安规要求，以确保安全使用。
2.合理的布线在进行防爆接线盒的接线工作时，需要给出合理的布线方案。
合理的布线方案应当是依据设备的设计、电气要求和安全规范订立的。
在进行布线时，应当留出充裕的空间，以便进行后续的检修和维护和修理。

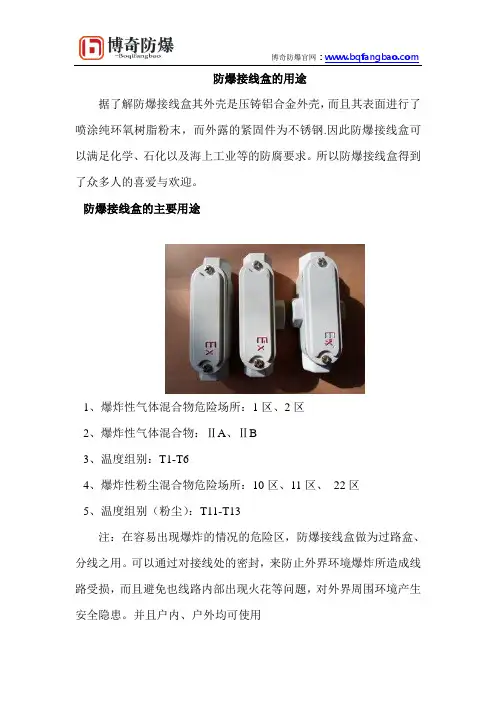

防爆接线盒的用途
防爆接线盒的用途
据了解防爆接线盒其外壳是压铸铝合金外壳，而且其表面进行了喷涂纯环氧树脂粉末，而外露的紧固件为不锈钢.因此防爆接线盒可以满足化学、石化以及海上工业等的防腐要求。
所以防爆接线盒得到了众多人的喜爱与欢迎。
防爆接线盒的主要用途
1、爆炸性气体混合物危险场所：1区、2区
2、爆炸性气体混合物：ⅡA、ⅡB
3、温度组别：T1-T6
4、爆炸性粉尘混合物危险场所：10区、11区、22区
5、温度组别（粉尘）：T11-T13
注：在容易出现爆炸的情况的危险区，防爆接线盒做为过路盒、分线之用。
可以通过对接线处的密封，来防止外界环境爆炸所造成线路受损，而且避免也线路内部出现火花等问题，对外界周围环境产生安全隐患。
并且户内、户外均可使用
防爆接线盒结构特点
1、外壳材料是铝合金，表面喷塑
2、需要变径时，可以特制
3、钢管或电缆布线
4、符合GB3836-2000，IEC60079标准要求
以上就是关于防爆接线盒用途的描述，接线盒内常会出现线路短路造成的火花对现场危险区域产生巨大影响，而防爆接线盒就可以防止这些事故的发生，接线盒的优劣关系到环境和人们的安全，所以一定重视防爆接线盒的质量和安装细节，千万不可粗心大意。
想要了解更多防爆内容，请继续关注博奇防爆。
防爆器材种类大全分享
防爆器材电器是指存在有爆炸危险性气体和蒸气的场所采用的一类电气设备。
化工生产经常遇到各种有爆炸危险性的气体和蒸气，在有这些介质的地方，按照有关规范、标准和规定，正确选用合适的防爆电器，是保证安全生产、防止爆炸和火灾发生的重要措施。
按类型分为隔爆型、增安型、本质安全型、正压型、充油型、充砂型、无火花型、特殊型。
主要品种有防爆转换开关及刀开关、防爆空气自动开关、工厂用防爆磁力起动器、防爆控制按钮、防爆操作柱、防爆行程开关、防爆插销、防爆接线箱、防爆接线盒、防爆管件及密封材料、防爆电磁铁及防爆电磁阀等。
1 防爆控制箱类主要包括用于控制照明系统的照明配电箱和用于控制动力系统的动力箱。
这类产品大部分结构为组合式，最多可控制12个回路，其外壳大部分是以铸造铝合金材料制作的，也有一部分为钢板焊接的，还有很少一部分为绝缘材料外壳。
其内部主要由断路器、接触器、热继电器。
转换开关、信号灯、按钮等元件构成，制造厂还可根掘用户需要而选择配备。
防爆等级最高可达ⅡCT6级。
顺便指出，防爆自动开关、防爆刀开关以及熔断器在一些控制场合也常用作控制动力或照明配电系统的线路分合之用，只是变成一个单件而已。
因此这些产品也划归到这类产品中来。
2 防爆起动器类此类产品包括手动起动器、电磁起动器、可逆电磁起动器、自耦减压起动器、Y―Δ变换降压起动器和馈电开关等产品。
防爆起动器类产品作为终端控制设备，一般是一台起动器控制一台电动机，属于量大面广类产品。
其外壳壳体通常由铸造铝合金或钢板制成。
其内部一般由接触器（空气式或真空式）、电动机保护系统、信号灯、按钮和自耦变压OS等元件组成，而且一般都具有就地控制、远距离控制和自动控制功能。
也有的产品中安装有断路器作总开关，使产品更加完善。
3 防爆控制开关类这类产品市场需求量相对来说也很大，所以生产厂家也比较多，主要包括照明开关、转换开关（组合开关）、行程开关、拉线开关等小型防爆产品。
这些产品的防爆等级可达ⅡCT6级别，其防爆外壳壳体通常是采用铸造铝合金压铸而成的复合型结构，也有少数制造厂采用其它材质外壳。
防爆接线盒的种类
防爆接线盒的种类
防爆接线盒可以说是工业自动化温度仪表热电偶以及热电阻产品中不可缺少的重要部件之一，它的装配方式采用的是螺钉紧固式，而
且接线端子全部采用压接式，牢固可靠，不伤芯线。
那防爆接线盒都有哪些类型呢？下面跟随小编一起去了解一下吧！希望能在选购时帮到大家。
防爆接线盒选型主要看三个条件
1.防爆级别
2.传感器供电电压
3.接传感器的数量，有四线、六线、八线、十线等。
据了解防爆接线盒分为IIC级防爆接线盒和IIB级防爆接线盒两种类型。
所以在选购防爆接线盒的时候，要知道防爆接线盒的进出线口数量和大小，据悉常规的有三通、二通、四通和三吊、二吊、四吊这些。
此外，在本安线路两芯及四芯电缆的两通至四通的接线、分线式，
防爆接线盒的作用就很大了。
而防爆接线盒进出线口可以有多种方式和规格，而且螺纹也可以特制：
1.防爆接线盒的类型分为圆形、方形和三角形。
例如：增安型防爆电机的接线盒，它就是圆形独立的防爆壳体。
2.对于防爆接线盒的底径的选择，有两种：安装接线柱式和接线盘式。
3.在选型中还有至关重要的一项——底部4个安装孔的距离，千万要进行严密的测算。
关于防爆接线盒的种类的内容今天就讲到这里了，防爆接线盒安装于高危险区域，一旦盒内发生爆炸就可能会产生大量静电，从而导致高危区域发生大规模爆炸或火灾。
所以安装防爆接线盒时一定要有可靠的接地呦，想要了解更多防爆内容，请继续关注博奇防爆。
防爆接线盒用途
防爆接线盒用途防爆接线盒是一种用于防止火花引发爆炸的安全装置，主要应用于容易产生可燃气体、粉尘或液体的工业环境中。
它起到隔离、保护、扩容和连接电源电缆的作用，同时在电路中起到防爆的作用，保障工作场所和工作人员的安全。
防爆接线盒可以应用于各种行业，如石油、化工、矿山、冶金、船舶、机械制造等。
它具有以下主要用途：1. 隔离和保护：防爆接线盒可以隔离电路中的火花和高温，防止其引发可燃气体、粉尘或液体的爆炸。
它的外壳采用防爆材料制成，具有耐腐蚀、耐高温、抗冲击的特性，能够有效地保护内部的电路和接线。
2. 扩容和连接：防爆接线盒通常具有多个进出线口，可以将电源电缆通过接线盒连接到需要供电的设备或电路上。
同时，它还可以通过扩展模块扩容，增加更多的连接口，满足不同电路的需求。
3. 防爆功能：防爆接线盒采用特殊的设计和材料，能够在电路中产生火花时迅速将其隔离，防止火花蔓延，从而有效地防止爆炸事故的发生。
它的内部通常采用防爆隔离器和隔爆上盖等构件，能够有效地防止火花的传播。
4. 维护和保养：防爆接线盒通常具有易于维护和保养的特点，其内部模块可以轻松拆卸和更换，方便维修和检修。
同时，它还具有耐用、稳定的特性，能够在恶劣的工作环境下长时间稳定运行。
5. 安全监控：部分防爆接线盒还具有安全监控的功能，可以通过连接传感器和监测仪器，实时监测电路中的温度、电流和电压等参数，并在异常情况下及时报警或切断电源，保证工作场所和工作人员的安全。
总之，防爆接线盒在各种工业环境中起到了重要的安全作用。
它的应用范围广泛，用途多样，能够有效地防止爆炸事故的发生，保障工作场所和工作人员的生命安全。
在工业生产中，为了确保安全和稳定，选择和使用合适的防爆接线盒是至关重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防爆接线盒、防爆穿线盒和防爆接线箱三者区别
防爆接线盒适用范围：
防爆接线盒适用范围:1.1区、2区爆炸性气体环境。
2.20区、21区、22区可燃性粉尘环境。
3.适用于IIA、IIB、IIC级爆炸性环境
4.适用于温度组别为T1—T6的环境。
防爆接线箱是各种高危场所使用的特殊设备，和民用接线箱比，它是经过各种防爆改造而成的具有防爆功能的接线箱。
采用铝合金压铸或者是采用不锈钢焊接而成
防爆穿线盒适用范围：
适用于爆炸性气体环境1区、2区；
适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境；
适用于可燃性粉尘环境20区、21区、22区
适用于温度组别为T1—T6的环境；
适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境。
防爆接线盒、防爆穿线盒和防爆接线箱三者区别
防爆穿线盒、防爆接线盒还有防爆接线箱都是在装修时连接电线时用于线路的接口使用的，但是三者各自有各自的用途，下面我就说一下三者在使用上的区别。
1、防爆接线盒的作用；防爆接线盒是用来连接管线与设备或者器件的，还有就是明暗管线的过渡以及刚性与柔性的过渡。
2、防爆穿线盒的作用；防爆穿线盒是当线路管线的铺设长度超过一定限度的时候，或者是线路出现分歧，或者是线路拐弯太多，当整根管不便于穿线的时候，这在中间就需要增加一个盒子，这个盒子就是防爆穿线盒。
3、防爆接线箱的作用；防爆接线箱是配电、用电设备与外部线路连接的地方，这个地方需要一个设备进行线路的保护，在这个地方就会增加一个箱子作为保护，箱子的内部一般会有界线的端子排或者无端子但有开关器件的连接端，一般情况下这个连接设备是可以拆卸下来的。
