灶炉熄火保护装置

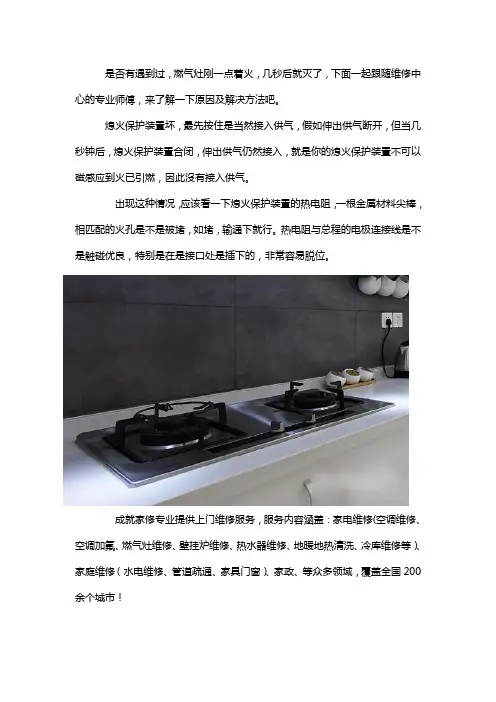

燃气灶能熄火保护装置故障怎么办
是否有遇到过，燃气灶刚一点着火，几秒后就灭了，下面一起跟随维修中心的专业师傅，来了解一下原因及解决方法吧。
熄火保护装置坏，最先按住是当然接入供气，假如伸出供气断开，但当几秒钟后，熄火保护装置合闭，伸出供气仍然接入，就是你的熄火保护装置不可以磁感应到火已引燃，因此沒有接入供气。
出现这种情况，应该看一下熄火保护装置的热电阻，一根金属材料尖棒，相匹配的火孔是不是被堵，如堵，输通下就行。
热电阻与总程的电极连接线是不是触碰优良，特别是在是接口处是插下的，非常容易脱位。
成就家修专业提供上门维修服务，服务内容涵盖：家电维修(空调维修、空调加氟、燃气灶维修、壁挂炉维修、热水器维修、地暖地热清洗、冷库维修等）、家庭维修（水电维修、管道疏通、家具门窗）、家政、等众多领域，覆盖全国200余个城市！。
商用燃气灶自熄火保护装置安全要求
商用燃气灶自熄火保护装置安全要求
商用燃气灶自熄火保护装置是为了保证燃气灶在使用过程中的安全，主要采取自动切断供气的措施，以下是商用燃气灶自熄火保护装置的一些安全要求：
1. 火焰监控：自熄火保护装置应具备监测火焰是否正常燃烧的功能，能够检测到火焰的存在或熄灭，并能自动做出响应。
2. 燃气供应切断：当检测到火焰熄灭时，自熄火保护装置应立即切断燃气供应，以避免发生燃气泄漏。
3. 灵敏度调节：自熄火保护装置应具备可调节的灵敏度，能够适应不同火力大小和燃气类型的情况。
4. 反应时间：自熄火保护装置应具备快速响应的特性，尽可能在火焰熄灭后的短时间内切断燃气供应，以减少潜在的安全风险。
5. 可靠性：自熄火保护装置应具备稳定可靠的性能，能够长时间正常工作，不会出现误切断或延迟切断的情况。
6. 抗干扰性：自熄火保护装置应具备一定的抗干扰能力，能够在电磁场、温度变化等环境条件变化下正常工作。
7. 维护和检测：自熄火保护装置应具备便于维护和检测的特性，方便定期维修和保养。
总体来说，商用燃气灶自熄火保护装置应具备灵敏、可靠、安全的特性，确保在火焰熄灭时及时切断燃气供应，保护使用者的安全。
此外，还应符合当地相关的法律法规和标准要求。
灶具熄火保护装置原理
灶具熄火保护装置原理在现代家庭生活中，灶具是我们不可或缺的烹饪工具。
然而，由于一些意外情况的发生，灶具的使用也会带来一定的安全隐患。
为了保障用户的安全，灶具熄火保护装置应运而生。
那么，灶具熄火保护装置是如何工作的呢？下面就让我们一起来深入了解它的原理。
灶具熄火保护装置的原理主要是通过感应火焰的存在与否来控制燃气的供应，从而实现灶具的熄火保护。
它一般由燃气阀、火焰感应装置和控制电路组成。
灶具熄火保护装置中的燃气阀具有自锁功能，当火焰熄灭时，燃气阀会自动关闭，切断燃气的供应。
这是为了防止燃气泄漏，以免引发火灾和中毒等危险。
灶具熄火保护装置中的火焰感应装置起着关键作用。
它一般采用光电效应或电离效应来感应火焰的存在。
光电效应是指通过感光元件感应火焰的亮光，而电离效应是指通过感应火焰产生的电离现象来判断火焰的存在。
当灶具点火时，火焰感应装置会感应到火焰的存在，将信号传输到控制电路中。
控制电路会根据接收到的信号判断火焰的状态，如果火焰熄灭，则控制电路会发出指令，让燃气阀关闭，停止燃气的供应。
通过这样的一系列操作，灶具熄火保护装置能够有效地防止燃气泄漏和火灾的发生。
当用户不小心忘记关闭灶具时，或者火焰意外熄灭时，燃气会被及时切断，保障用户的安全。
除了以上的原理，灶具熄火保护装置还可以配备一些附加功能，如火焰检测和故障报警。
火焰检测功能可以提高火焰的稳定性和燃烧效率，减少燃气浪费。
而故障报警功能可以在发生故障时及时提醒用户，保障装置的正常运行。
总的来说，灶具熄火保护装置是一项非常重要的安全装置。
它通过感应火焰的存在与否来控制燃气的供应，从而防止燃气泄漏和火灾的发生。
同时，它还可以配备其他功能，提高灶具的使用效率和安全性。
我们在日常使用灶具时，一定要认真学习和了解灶具熄火保护装置的原理，正确使用灶具，保障自身和家人的安全。
燃气炉具熄火保护原理

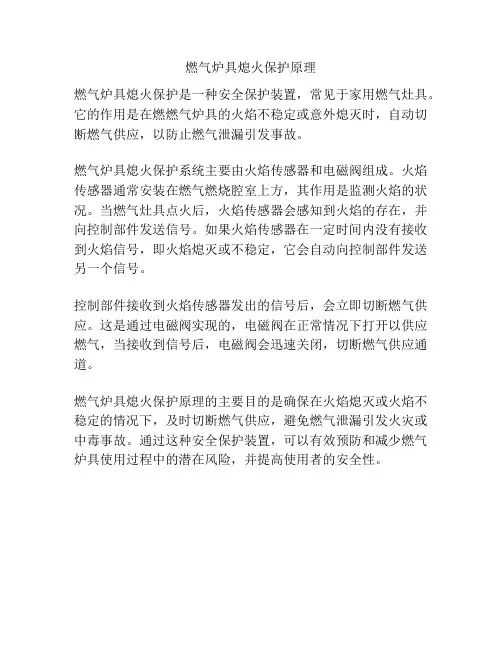

燃气炉具熄火保护原理
燃气炉具熄火保护是一种安全保护装置，常见于家用燃气灶具。
它的作用是在燃燃气炉具的火焰不稳定或意外熄灭时，自动切断燃气供应，以防止燃气泄漏引发事故。
燃气炉具熄火保护系统主要由火焰传感器和电磁阀组成。
火焰传感器通常安装在燃气燃烧腔室上方，其作用是监测火焰的状况。
当燃气灶具点火后，火焰传感器会感知到火焰的存在，并向控制部件发送信号。
如果火焰传感器在一定时间内没有接收到火焰信号，即火焰熄灭或不稳定，它会自动向控制部件发送另一个信号。
控制部件接收到火焰传感器发出的信号后，会立即切断燃气供应。
这是通过电磁阀实现的，电磁阀在正常情况下打开以供应燃气，当接收到信号后，电磁阀会迅速关闭，切断燃气供应通道。
燃气炉具熄火保护原理的主要目的是确保在火焰熄灭或火焰不稳定的情况下，及时切断燃气供应，避免燃气泄漏引发火灾或中毒事故。
通过这种安全保护装置，可以有效预防和减少燃气炉具使用过程中的潜在风险，并提高使用者的安全性。
燃气灶熄火保护的工作原理

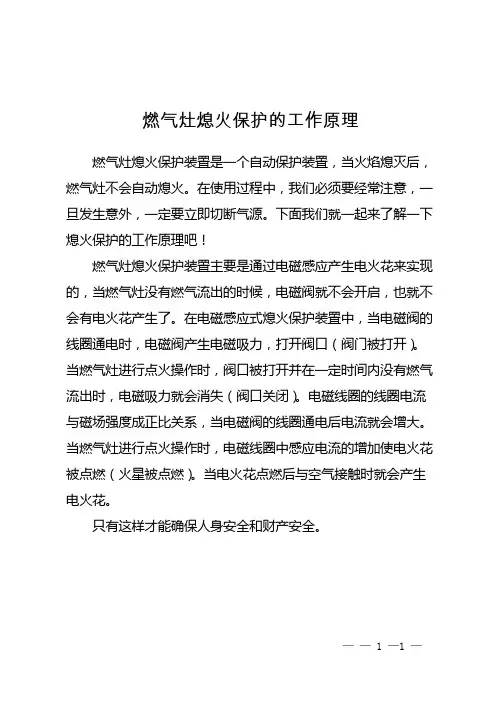

燃气灶熄火保护的工作原理
燃气灶熄火保护装置是一个自动保护装置，当火焰熄灭后，燃气灶不会自动熄火。
在使用过程中，我们必须要经常注意，一旦发生意外，一定要立即切断气源。
下面我们就一起来了解一下熄火保护的工作原理吧！
燃气灶熄火保护装置主要是通过电磁感应产生电火花来实现的，当燃气灶没有燃气流出的时候，电磁阀就不会开启，也就不会有电火花产生了。
在电磁感应式熄火保护装置中，当电磁阀的线圈通电时，电磁阀产生电磁吸力，打开阀口（阀门被打开）。
当燃气灶进行点火操作时，阀口被打开并在一定时间内没有燃气流出时，电磁吸力就会消失（阀口关闭）。
电磁线圈的线圈电流与磁场强度成正比关系，当电磁阀的线圈通电后电流就会增大。
当燃气灶进行点火操作时，电磁线圈中感应电流的增加使电火花被点燃（火星被点燃）。
当电火花点燃后与空气接触时就会产生电火花。
只有这样才能确保人身安全和财产安全。
—— 1 —1 —。
灶具熄火保护装置原理
灶具熄火保护装置原理灶具熄火保护装置简介•什么是灶具熄火保护装置？•为什么使用灶具熄火保护装置？灶具熄火保护装置的原理1.感应器探测燃气火焰–感应器的作用和位置–如何感应燃气火焰？2.灶具熄火保护装置的响应–燃气火焰熄灭后的操作–响应时间短暂而准确3.自动阻断气源供应–防止燃气泄漏–避免意外发生灶具熄火保护装置的操作方式•如何启动和关闭灶具熄火保护装置？•注意事项与使用技巧灶具熄火保护装置的优势1.安全性–预防燃气泄漏–防止意外发生2.节能环保–节省燃气资源–减少燃气污染3.便利性–自动停止燃气供应–免去人工监控灶具熄火保护装置的选购与安装注意事项•如何选择合适的灶具熄火保护装置？•安装灶具熄火保护装置的步骤与技巧灶具熄火保护装置在家庭的运用•家庭厨房中的灶具熄火保护装置•如何正确使用灶具熄火保护装置？结语•灶具熄火保护装置的重要性与实用性•未来灶具熄火保护装置的发展趋势灶具熄火保护装置简介灶具熄火保护装置是一种用来预防燃气炉灶意外发生的设备。
在燃气火焰熄灭后，它能够自动阻断气源供应，防止燃气泄漏，确保家庭的安全。
使用灶具熄火保护装置可以有效减少燃气事故的发生，是现代家庭厨房中必不可少的安全设备之一。
灶具熄火保护装置的原理1. 感应器探测燃气火焰灶具熄火保护装置内置了感应器，其作用是感应燃气火焰的存在。
感应器通常安装在燃气炉灶的顶部或侧面，通过对火焰的监测来确定炉灶是否处于点火状态。
2. 灶具熄火保护装置的响应一旦感应器探测到火焰熄灭，灶具熄火保护装置会立即作出响应。
它会自动停止供气装置的工作，阻断燃气的供应。
这个过程通常非常迅速，以确保家庭的安全。
3. 自动阻断气源供应燃气火焰熄灭后，灶具熄火保护装置的自动阻断气源供应功能是确保安全的关键。
它可以防止燃气泄漏，避免火灾等意外事故的发生。
一旦感应到火焰熄灭，装置会立即关闭气阀，停止气体的供应，持续保持关闭状态直到重新点火。
灶具熄火保护装置的操作方式灶具熄火保护装置的操作通常非常简便。
炉灶熄火保护装置原理
炉灶熄火保护装置原理
炉灶熄火保护装置的原理是通过感应火焰并监测其存在来保护炉灶的安全。
当炉灶的燃气开关打开时，火焰点燃，并持续燃烧。
熄火保护装置通过检测火焰是否熄灭来判断是否存在火焰。
具体原理如下：
1. 火焰感应器：熄火保护装置中的火焰感应器位于炉灶的火焰区域。
它能够感应到火焰的存在。
2. 火焰监测：当炉灶的燃气开关打开并点燃火焰时，火焰感应器会监测火焰的状态。
如果火焰正常燃烧，则产生一个信号，告知系统火焰存在。
3. 火焰熄灭判断：如果火焰感应器监测到火焰熄灭，意味着火焰不存在，炉灶熄火保护装置会产生一个信号。
4. 燃气供应切断：一旦熄火保护装置检测到火焰熄灭的信号，它会立即切断燃气供应，从而停止燃气的进入炉灶燃烧区域。
炉灶熄火保护装置的原理是通过感应和监测火焰的存在与否来实现对炉灶的安全保护。
如果火焰意外熄灭，熄火保护装置会切断燃气供应，防止燃气未燃烧而积聚引发安全隐患。
这样可以有效地避免炉灶的燃气泄漏和事故发生。
燃气灶具熄火保护装置
燃⽓灶具熄⽕保护装置燃⽓灶具燃⽓灶上⼀般有两个针，在开⽕时有⽕花的那个是点⽕针，点⽕针外⾯有⼀层⽩⾊陶瓷绝缘体另外⼀个针是熄⽕保护器熄⽕保护器热电偶离⼦感应针热电偶外⾯没有⽩⾊的陶瓷绝缘体离⼦感应针外⾯也有⼀层⽩⾊绝缘体。
国家强制要求燃⽓灶具必须带有熄⽕保护装置⽬前两种熄⽕保护燃⽓灶占有量平分秋⾊⼀、热电偶型熄⽕保护。
由热电偶和电磁阀组成独⽴的⼀套熄⽕保护装置该装置⼯作时不消耗其他电能。
将电磁阀安装在燃⽓灶具的旋塞阀内控制燃⽓通道，热电偶固定在燃⽓灶具的燃烧器附近，两根不同材料的⾦属焊接在⼀起的合⾦丝，当⼀端加热⼀端冷却时，合⾦丝之间能产⽣电流，电流作⽤于电磁阀驱动进⽓阀门保持打开状态。
它的作⽤主要是当燃⽓灶意外熄⽕的时候，起到⾃动断⽓的作⽤，防⽌出现燃⽓泄露引发重⼤事故，保护⼈⾝安全的作⽤。
下图就是热电偶型熄⽕保护的外观图，我们可以看出这种熄⽕保护为⼦弹型，分为⼀个感应探针，和两根导线组成，带绝缘⽪的导线（上图为黄⾊），接在感应针的内部尖端，另⼀端接在燃⽓灶点⽕总成的电磁阀上⾯，不带绝缘⽪的导线连接感应针的外壳，另⼀端接在点⽕总成的外壳上⾯，作为外搭铁出现。
感应探针的两端为不同的材质制作⽽成，通常尖端是镍铬合⾦，底下长长的是镍硅合⾦组成，当温差较⼤的时候就可以产⽣电动势，即可以作为电池出现。
热电偶熄⽕保护装置的特征直观判断⼀台炉具是否使⽤热电偶熄⽕保护装置，⼀般来说，通过⼀看探头，⼆看电池，就能知道。
热电偶熄⽕保护装置灶具有两个明显特点：灶具每侧⽕盖（也称分⽕器）的旁边固定有个铜柱的探头，探头顶部有段不锈钢段。
探头基本与分⽕器同⾼。
使⽤热电偶熄⽕保护装置的嵌⼊式灶具，⼀般只⽤⼀节1号电池；台式灶具⼀般不⽤电池。
热电偶熄⽕保护装置的⼯作原理热电偶熄⽕保护装置的电原理图如图1所⽰，热电偶熄⽕保护装置主要由两个装置组成，⼀个是热电偶，另外⼀个是电磁阀。
热电偶⽤来感应⽕焰的热度，并将热度转变成电能，传给电磁阀，并给电磁阀的吸合提供能量；电磁阀通过接受热电偶提供的能量，开启或者关闭⽓路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热电式：该装置也是利用了燃气燃烧时产生的热能。 热电式熄火安全保护装置由热电偶和电磁阀两部分 所组成，热电偶是由两种不同的合金材料组合而成。 不同的合金材料在温度的作用下会产生不同的热电 势，热电偶正是利用不同合金材料在温度的作用下 产生的热电势不同制造而成，它利用了不同合金材 料的电热差值。 热电式安全保护装置结构简单、安装方便、成本低， 目前已得到广泛应用。但此种保护装置以热电偶作 为热传感器，缺点是热惰性大、反应速度慢，使人 感到操作不方便，且使用寿命短，旋塞阀与电磁阀 的配合安装精度要求较高。
四、使用人工煤气的用户，须经常清理火盖上的 火孔以免堵塞。 五、使用红外线燃气灶时，不可放在多孔陶瓷辐 射板上，以免影响燃烧及损坏陶瓷板；陶瓷板若 出现裂纹、缺损、漏气等现象，应及时更 (1)要经常检查灶具气的管路(气罐)连结处有无漏 气的地方，可用肥皂水沫抹重要部位， 有气 泡，说明漏气，应及时修理。 (2)要先点火后放气，然后再坐锅：室内要通风， 不要长时间关闭厨房门窗。 (3)如用气罐要直立放在易于搬动的地方，严禁平 放或倒放，放罐处应阴凉、干燥，通风，明火、 暖气片要有一定距离。 (4)使用煤气时、人不可长时间离开，以免风吹灭
光电式：也称离子感应式。该装置是利用
燃气在燃烧时火焰带有离子并具有单向导 电特性。这种安全保护方式最早被应用在 燃气热水器上，并已由早期的直流感应发 展到现在的交流感应，使可靠性得到了大 幅度的提高，应用在灶具上还只有三四年 的历史。
煤气灶的使用安全
一、气源不同，使用的燃气灶也应不同，这一点在选 购时请注意。如果您使用的气源发生了变化，一定要 请原厂家将您的灶具作相应的改造后才能使用。 二、输气橡胶管易老化、破裂，管的接口及弯曲处应 经常检查，若有损坏应立即更换，或1~2年更换一次。 最好选用耐油耐压的橡胶管。 三、使用燃气灶时，人不要远离。万一发生泄漏或因 偶然原因（风吹、水溢出等）火焰熄灭时，应立即关 闭气源总开关，打开门窗，迅速通风换气，切记不要 点火或开关电器，以防电火花引爆燃气。
煤气灶的熄火保护
煤气灶的工作原理
煤气灶是通过向设在灶体及上盖之间的间隙供应自然 空气的方法，来补充燃烧时的空气的不足，进而促进 燃烧，减少一氧化碳及氮氧化物生成。灶体为环形， 在内上周面设有混合气体喷射口；混合管的一端连接 灶体的一侧，另一端设有空气调节口，空气调节口中 间是煤气输入管；在灶体下中间的空气箱上设有向上 喷射由鼓风机吹出空气的多个空气喷射口；通过电机 吹送空气的鼓风机与第一空气箱是由输入管相连接； 在灶体的上方盖着上盖，中间是火焰喷射区域，火焰 经过火焰喷射区域向上喷出；在灶体的上方，顺着圆 周设有至少三个以上的凸座；在凸座上放置上盖；再 通过上盖与凸座之间生成的间隙供应自然空气。
ห้องสมุดไป่ตู้
煤气灶的熄火保护方式
热敏式：又称双金属片式。双金属片是由两种不同膨 胀系数的金属制合而成，在温度的作用下，膨胀系数 大的金属一面会向膨胀系数小的金属一面弯曲，当失 去温度时，原已膨胀弯曲的金属又会慢慢恢复到原来 的状态，因此双金属片又称为记忆合金。将双金属片 用作安全保护装置的传感器，正是利用了双金属片在 温度作用下膨胀弯曲的特性。双金属片保护装置的优 点是结构简单、成本低。缺点是安装困难，对双金属 片的安装位置及旋塞阀和燃气阀的配合都有很高的要 求，且热惰性大，开阀及闭阀的时间较长，使用寿命 短。
