管子的外径、内径、公称直径区别

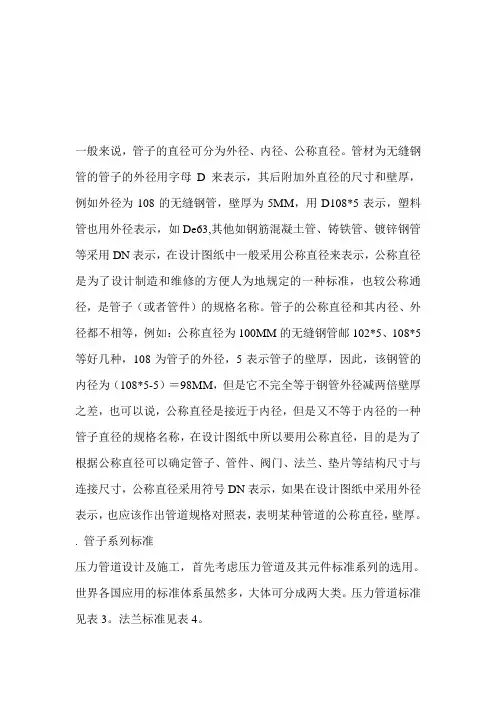

管子公称直径和外径
一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
. 管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表3。
法兰标准见表4。
表3 压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mmDN40-ф48mm ，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300DN指的是通径，单位毫米我们国家的普通螺纹螺纹角是60度，而英制螺纹多为55度（也有特殊的）。
管道外径内径公称直径的区别和含义
管道外径内径公称直径的区别和含义管子的直径可以分为外径（De），内径（D），公称直径（DN）。
一、DN是指管道的公称直径注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
水、煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径"DN"（如DN15、DN20）二、De主要是指管道外径一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25×2.5mmDN25De32×3mmDN32De40×4mmDN40De50×4mm等等……我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。
DN和φ的区别
一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母Ф来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用Ф108*5表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
. 管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表3。
法兰标准见表4。
表3 压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mmDN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，。
各种管道公称直径、外径、内径的区分依据
各种管道公称直径、外径、内径的区分依据管道元件dn(公称尺寸)的定义和选用(gb/t1047—2005)（2005-01-13发布2005-08-01实施）1范围本标准规定了dn（公称尺寸）的定义和系列。
本标准适用于使用dn标识的相关标准中规定的管道元件。
注：也可以使用与本标准不同的其他标识尺寸方法，例如螺纹、压配、承插焊或对接焊的管道元件，可用nps（公称管子尺寸）、od（外径）、id（内径）或g（管螺纹尺寸标记）等标识的管道元件。
……一般来说，钢管的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母d来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5mm，用d108*5表示；塑料管也用外径表示，如de63；钢筋混凝土管、铸铁管、镀锌钢管等采用dn表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。
公称直径采用符号dn表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
钢管单位中“φ”和“dn”一般都用来表示直径，区别是：ф：是表示外径dn：公称直径（近似内径）“φ”标识普通圆钢管的直径，或管材的外径乘以壁厚，如：φ25×3标识外径25mm，壁厚为3mm的管材；“dn”：标识管材和阀门等管件的公称直径，通常接近于钢管的内径。

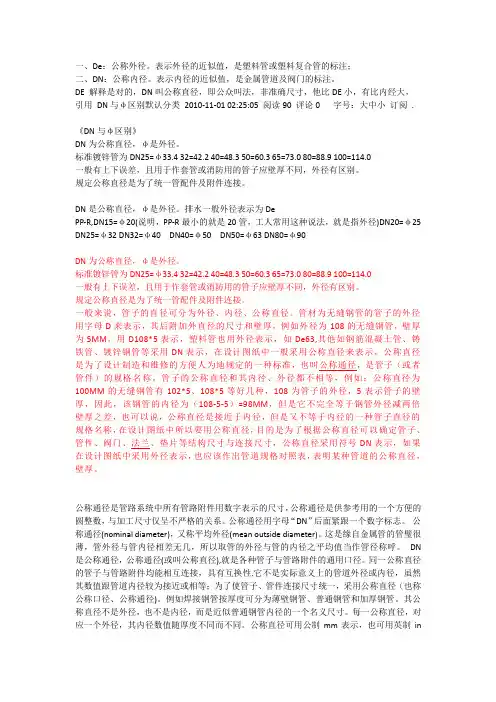

DN与φ区别
一、De：公称外径。
表示外径的近似值，是塑料管或塑料复合管的标注；二、DN：公称内径。
表示内径的近似值，是金属管道及阀门的标注。
DE 解释是对的，DN叫公称直径，即公众叫法，非准确尺寸，他比DE小，有比内经大，引用DN与φ区别默认分类2010-11-01 02:25:05 阅读90 评论0 字号：大中小订阅.《DN与φ区别》DN为公称直径，φ是外径。
标准镀锌管为DN25=φ33.4 32=42.2 40=48.3 50=60.3 65=73.0 80=88.9 100=114.0一般有上下误差，且用于作套管或消防用的管子应壁厚不同，外径有区别。
规定公称直径是为了统一管配件及附件连接。
DN是公称直径，φ是外径。
排水一般外径表示为DePP-R,DN15=φ20(说明，PP-R最小的就是20管，工人常用这种说法，就是指外径)DN20=φ25 DN25=φ32 DN32=φ40 DN40=φ50 DN50=φ63 DN80=φ90DN为公称直径，φ是外径。
标准镀锌管为DN25=φ33.4 32=42.2 40=48.3 50=60.3 65=73.0 80=88.9 100=114.0一般有上下误差，且用于作套管或消防用的管子应壁厚不同，外径有区别。
规定公称直径是为了统一管配件及附件连接。
一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）=98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

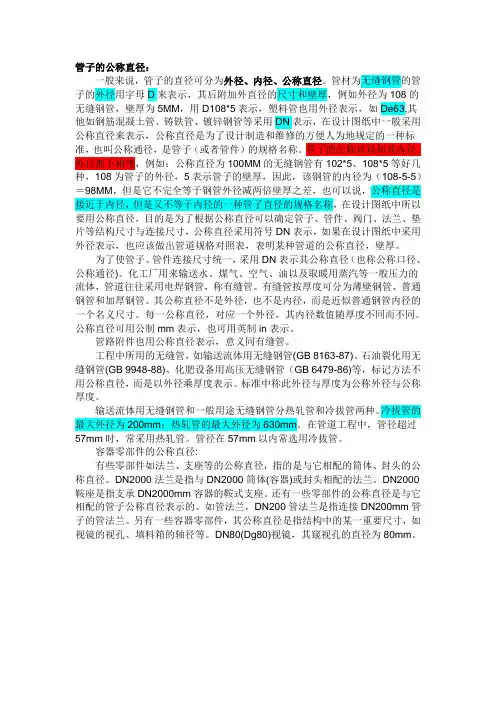

1.管道：管道的外径、内径、公称直径区别
管子的公称直径：一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该做出管道规格对照表，表明某种管道的公称直径，壁厚。
为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。
化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。
有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
工程中所用的无缝管，如输送流体用无缝钢管(GB 8163-87)、石油裂化用无缝钢管(GB 9948-88)、化肥设备用高压无缝钢管（GB 6479-86)等，标记方法不用公称直径，而是以外径乘厚度表示。
标准中称此外径与厚度为公称外径与公称厚度。
dn公称直径与内径对照
一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值=0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;
2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;
3、D一般指管道内径;
4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;
5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如φ25 x 3，表示外径25mm，壁厚为
3mm的管材。
对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。
例如φ108 x 4，φ可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径 x 壁厚。
例如φ60.5 x 3.8;
6、DN为Nominal diameter意思是公称直径;
7、De为external diameter意思是外径;。
DN_内径_外径
标准尺寸率SDR：为管材公称外径dn与公称壁厚en的比值。
SDR与管系列的关系如下：SDR=2S+1
c.管件的表示方法：
管件公称外径dn指与管件相连的管材的公称外径。管件的壁厚应不小于相同管系列S的管材的壁厚。
关于管径标注的问题
依据《给水排水制图标准》（GB/T50106-2001）第2.4节管径中有关规定：
DN40-ф48mm，DN50-ф60mm
DN65-ф76(73)mm，DN80-ф89mm
DN100-ф114mm，DN125-ф140mm
DN150-ф168mm，DN200-ф219mm
DN250-ф273mm，DN300-ф324mm
DN350-ф360mm，DN400-ф406mm
DN450-ф457mm，DN500-ф508mm
塑料管管径按产品标准的方法标注一般以外径表示，如UPUC管标注为de，HDPE管标注为De。
1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为DN（mm）；
2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径Dx壁厚；
3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为d；
4、塑料管材，管径宜按产品标准的方法标注；当设计用DN标注管径时，应有DN与相应产品规格对照表。
管材规格用管系列S、公称外径dn×公称壁厚en表示
例：管dn25×en2.5mm
管系列S：是用以表示管材规格的无量纲数值系列，有如下关系S=（dn-en）/ 2 en
其中：dn——公称外径，单位为mm
en——公称壁厚，单位为mm
一般常用的PP-R管有5、4、3.2、2.5、2五个系列
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管子的外径、内径、公称直径区别
一般来说，管子的直径可以分为外径（De），内径（D），公称直径（DN）。
下面来给大伙区分区分这些"De、D、DN"的区别。
DN是指管道的公称直径
注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：
4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；
1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；
寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；
三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
水、煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径"DN"（如DN15、DN20）
De主要是指管道外径
一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25×2.5mm、DN25 De32×3mm、DN32 De40×4mm、DN40 De50×4mm，我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
其他连接方式就用得很少了。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。
D一般指管道内径，d表示混凝土管内直径，Φ表示普通圆的直径
当然了，Φ还能表示管材的外径，但是此时应该在其后面乘以壁厚。
如：Φ25×3，表示外径为25mm，壁厚为3mm的管材。
对无缝钢管或者有色金属管道，应标注"外径×壁厚"。
如：Φ107×4，其中Φ可省略。
中国、ISO和日本的部分钢管标注采用壁厚尺寸表示钢管壁厚系列。
对于这类钢管，表示方法为管外径×壁厚。
如：Φ60.5×3.8
De、DN、d、ф的各自表示范围！
De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径 d -- 混凝土管公称直径ф-- 无缝钢管或者有色金属管道应标注"外径×壁厚"。
