三工位小家电电线弯折摇摆试验
弯折(摇摆)试验机操作指导书作指导书

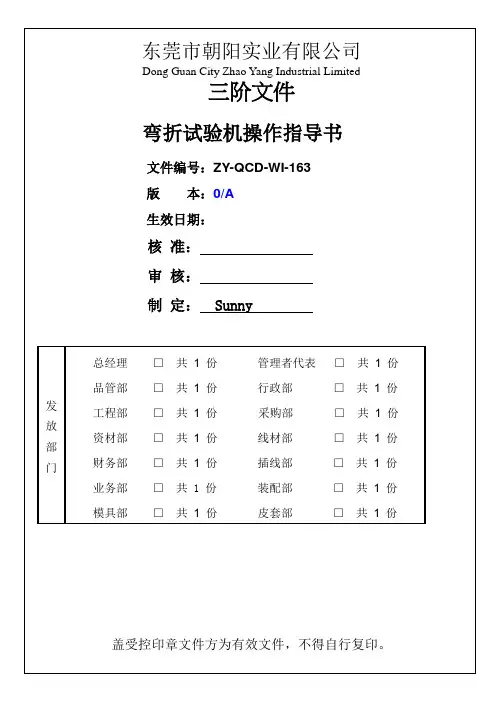

文件名称弯折试验机操作指导书版次0/A 页次1/81、目的：使操作员能熟练掌握仪器的使用操作步骤；2、适用范围：2.1 DL-7802B线材弯折试验机2.2 适用于本公司相关型号的仪器。
2.3 生产厂商：东菱3、定义：略4、职责：4.1 操作员：仪器之使用与日常保养,仪器之测试与管理。
5、作业内容：5.1 仪器各部位名称如下图。
文件名称弯折试验机操作指导书版次0/A 页次2/85.2操作说明：5.2.1开机启动，当6组夹具完全断开时，电阻表显示0.00同时闪烁，表示电阻处于无穷大状态；5.2.2将被测试试件的两芯线短接(如有多芯线也采用依序短接，形成一个通路)，然后夹紧于试验夹具上，如电阻与实际电阻有偏差，可调整电阻表设定，按下电阻表的MODE键，然后按下RST键，同时放开，电阻即可归零。
电阻表设置：该表可显示实时电阻与所设定的电阻值，具体设置请参照电阻表设定。
（如下图）文件名称弯折试验机操作指导书版次0/A 页次3/8 5.3参数设定：文件名称弯折试验机操作指导书版次0/A 页次4/8文件名称弯折试验机操作指导书版次0/A 页次5/85.3.1将试件穿过限位杆，并按要求挂上相应重量的砝码，然后将试件的两芯线引出端与相应工位的接线柱上测试夹相连，松开限位杆的紧固螺母，上下调节限位杆的高度使其符合试验要求，然且将紧螺母拧紧，将限位固定。
5.3.2试验次数的设置：按住总计数器的清零按钮，向上依序按下相应之按键，会看到LCD屏上数字滚动的变化，设定要求的试验次数，即可开始试验。
如图：文件名称弯折试验机操作指导书版次0/A 页次6/85.3.3将6个试验工件的计数器的清零按钮按下，使其重新清零。
5.3.4将电源开关接通，然后慢慢调节转速调节器的指标指向试验所需的转速。
按下“启动”按钮开关，弯曲试验开始。
当试验达到预定次数时，试验自动停止。
文件名称弯折试验机操作指导书版次0/A 页次7/85.3.5弯曲角度的调整：打开试验机的上门，松开电机驱动轮与连接螺丝，移动滑槽里滑块的位置，使摆动机构上的指标到试验时所需要的角度，然后再将驱动轮与连杆连接螺丝拧紧。
线材弯折实验作业指导书
3.3 品质部：负责试验中发生问题的分析与解决，提出纠正和预防措施并落实和跟进。
4.操作内容
4.1取一定长度的试件产品分别固定于相应夹具内，将试件产品与该组的接线柱进行串接起来用夹子夹牢。
4.2调节试验角度：调节方法（将机箱的盖小门打开。用配送的内六角扳手将转动柱方条上的内六角镙丝打松，再用开口小扳手将柱方条上面的镙丝打松，再用手扭动柱方条上的手柄移动至柱方条上的所标刻度值，然后重新紧固被松镙丝即可）。
线材弯折实验作业指导书
修订记录№ຫໍສະໝຸດ 版本修订摘要修订人
日期
1
A1
新建
2020-8-28
编制
审核
批准
敖志强
1.目的
为正确使用本产品，且安全有效的在规定时间内，规定条件下完成实验全过程
2.适用范围
适用于本公司生产的所有手机之相关线材实验
3.职责
3.1品质部：负责实验室管理，组织实验作业。对产品材料的可靠性测试结果做出鉴定和评价，对纠正和预防措施的实施结果进行跟进和确认。
4.3设定试验次数：设定方法（用手拔动大计数器上的字码环，改变设定数字，从左到右顺序改变个、十、百、千、万……上的码环，以此来改变设定的单位数值）设定后按清零键进行清零，按动小计数器上的键进行分组清零。
4.4将电源线与220V电源相连接好，把电源开关拔至右边，接通电源、取试件分别夹在夹具上紧固，调节好下面导杆的高度。分别挂上所需要荷重砝码。按面板上的6个绿色启动键，此时指示灯亮起。将调速钮调至最小，按左面板上的绿色启动钮，机器试验开始。
5.技术规格
5.1夹具：6组
5.2摇摆角度：60°90°180°
家用电器的内部电源引线弯曲试验
根据GB4706的标准要求，家用电器产品，如咖啡壶、电熨斗、灯具等器具的内部电源引线需进行耐弯曲（弯折）试验。
内部引线弯曲试验机是按IEC60335－1：23.3、GB4706.1：23.3等相关标准设计的专用试验机，用于对正常使用或在用户维护保养中能彼此相互移动的器具不同零件，其电气连接和内部导线进行耐弯曲试验，本设备拥有高精度数字仪表，高性能数字变频，精准速度调节，多功能组合夹具，弯曲角度自由调节，3KW大功率输出，适用于多数小家电电器的试验要求。
试验原理：
根据IEC60335-1：23.3条款要求，将试样处于正常使用的正常位置上，并在正常工作状态下以额定电压供电；活动部件前后移动，使导线在结构所允许的最大角度内弯曲，弯曲速率按30次/min，其弯曲次数为：－－对正常工作时会发生弯曲的导线，10000次；
－－对用户维护保养期间受弯曲的导线，100次。
一次弯曲，为向后或向前的一次运动。
器具不应出现标准意义上的损坏，而且器具应能继续使用。
生产的型号为ZLT-WM1A的电源线弯曲试验机符合GB4706对弯曲试验的基本要求。
广州市智力通机电有限公司成立于1999年，专业研发、制造符合IEC、UL、CSA、GB、BS等标准的电线电缆、电子电器及其附件、家用电器等产品专用试验设备（Test Equipment）。
很好的设计制造技术、优良的加工设备和高精度的检测仪器，是我们保证产品质量的基础；“开拓进取，质量很好，信誉很好”的
经营宗旨，是激励我们竭诚向客户提供更加优质的产品和售后服务的动力。
电源线弯折摇摆试验机安全操作及保养规程
电源线弯折摇摆试验机安全操作及保养规程1. 引言为确保电源线弯折摇摆试验机的正常运行和操作人员的安全，制定本安全操作及保养规程。
本规程适用于电源线弯折摇摆试验机的操作、维护和保养。
2. 试验机的基本原理和结构电源线弯折摇摆试验机是用于测试电源线材料在使用过程中的耐久性。
其基本原理是通过模拟电源线在使用过程中的曲线、弯折和摇摆等操作，评估电源线材料的耐久性和寿命。
试验机主要由控制系统、运动装置和夹具等组成。
3. 安全操作规程3.1 试验机运行前的准备在进行试验机操作之前，需要进行以下准备工作： - 确保试验机的电源连接稳定，电源线接地可靠。
- 检查试验机的机械结构，确保夹具和支撑部分没有松动或损坏。
- 确保试验机使用环境的通风良好，避免有害气体积聚。
3.2 试验机的操作流程1.打开试验机的电源开关，确保试验机上的控制系统和运动装置处于正常工作状态。
2.将待测试的电源线夹在试验机的夹具上，并调整夹具的位置和角度，使其符合试验要求。
3.在控制系统上设置试验参数，包括电源线的弯曲角度、弯曲速度和摇摆频率等。
4.确保操作人员远离试验机的夹具和运动部件，避免发生伤害事故。
5.启动试验机，开始进行电源线弯折摇摆试验。
6.在试验过程中，注意观察试验机的运行情况，如发现异常情况应及时停机检查。
7.试验结束后，关闭试验机的电源开关，将待测试的电源线从夹具上取下。
3.3 试验机的安全注意事项•在试验机运行过程中，严禁将手指或其他物体放入夹具和运动部件内部。
•试验机运行时，不得随意改变试验参数或停止试验，必须按照规定的操作流程进行操作。
•对于试验设备的维护和保养，应由专业技术人员负责，不得私自进行维修或改动。
4. 试验机的日常保养为确保试验机的正常运行和延长其使用寿命，需要进行定期的保养工作。
### 4.1 清洁定期清洁试验机的外观和夹具，避免灰尘和杂物进入试验机内部。
可以使用干净的软布进行擦拭，不要使用腐蚀性或磨损性的清洁剂。
家电电源线弯曲试验机
电源线弯曲试验机是用于对小家电、灯具等（如电熨头、咖啡壶）器具的电源引线进行弯曲（弯折）试验的。
符合GB4706:25.14、IEC60335-1:25.14、IEC60335-1：23.3、IEC60335－2－23：25.101、UL、VDE、IEC60335-1：25.14等标准条款要求。
本设备可预置试验次数（最多为999999次），试验自动进行，自动计算试验次数，试验到预置的次数时，设备自动停机。
试验原理：将试样（软缆）固定到弯曲机的摆动机构上，使摆动机构行程的中点时，软缆在进入试样处的轴线与水平线垂直并经过摆动轴，在试样末端加上重物（即砝码）作负载，然后使摆动机构摆动90°角（铅垂线两侧各45°），弯曲次数为10000次，弯曲速率为60次/分钟。
以此检验电源插头端子的牢固程度。
一、技术性能弯曲角度：左右各45°、60°、或≤90°；弯曲速率：8～60次/min（变频调速），如果需要符合IEC60335－2－23：25.101条款，弯曲角度为单边1800，速率为6次/min；负载砝码：10N、20N各一个；试验次数：0～999999；测试工位：1 ；电源输出功率：3 KVA；最高输出电压：240V；最大输出电流：12A；弯曲角度调节：机械式；试样最大承载重量：15KG（长300*宽250*高250）；配组合试样夹具：一个；广州市智力通机电有限公司是电器检测设备的专业生产厂家，自九十年代初与省检测部门合作研制出很好台电源线弯曲试验机以来，公司经过多年的努力，又研制了多项符合GB、IEC、UL、VDE标准的电线电缆、电器附件、家用电器等各种产品专用的检测设备，产品销往全国各个地区，在同行中赢得口碑，建立起公司信誉。
三线摆和扭摆实验报告
三线摆和扭摆实验报告三线摆和扭摆实验报告引言：三线摆和扭摆是物理学中经典的实验，通过对它们的研究可以深入理解振动和波动的基本原理。
本实验旨在通过观察和测量三线摆和扭摆的运动来探究它们的特性和规律。
实验一：三线摆三线摆是由一个重物通过三根不同长度的线组成，悬挂在固定支点上的一种装置。
在这个实验中，我们将研究三线摆的周期与摆长之间的关系。
实验装置：1. 三线摆装置2. 计时器3. 钢球实验步骤：1. 将三线摆装置固定在支架上，并调整线的长度为不同值。
2. 将钢球拉至一侧，释放并开始计时。
3. 记录钢球来回摆动的时间，并计算出周期。
4. 重复以上步骤，每次改变线的长度。
实验结果：通过多次实验得到的数据，我们可以绘制出三线摆周期与摆长之间的关系曲线。
实验结果表明，三线摆的周期与摆长的平方根成正比。
这一结果与理论预期相符，验证了摆动周期与摆长之间的关系。
实验二：扭摆扭摆是由一个悬挂在支点上的细线和一个重物组成的装置。
在这个实验中，我们将研究扭摆的周期与振幅之间的关系。
实验装置：1. 扭摆装置2. 计时器3. 钢球实验步骤：1. 将扭摆装置固定在支架上，并调整细线的长度。
2. 将钢球拉至一侧，释放并开始计时。
3. 记录钢球来回摆动的时间，并计算出周期。
4. 重复以上步骤，每次改变振幅。
实验结果：通过多次实验得到的数据，我们可以绘制出扭摆周期与振幅之间的关系曲线。
实验结果表明，扭摆的周期与振幅成正比。
这一结果与理论预期相符，验证了振动周期与振幅之间的关系。
实验讨论：通过对三线摆和扭摆的实验研究，我们发现它们的振动特性与摆长、振幅之间存在一定的关系。
这些关系可以通过数学模型进行描述和预测，为进一步研究振动和波动提供了理论基础。
结论：三线摆和扭摆实验结果验证了振动周期与摆长、振幅之间的关系。
这一研究对于理解振动和波动的基本原理具有重要意义，也为其他领域的应用提供了基础。
通过进一步深入研究，我们可以探索更多有关振动和波动的规律和特性。
家用电器的电源线摇摆试验
根据GB4706的标准要求，家用电器产品，如咖啡壶、电熨斗、灯具等器具的电源引线需进行耐弯曲（弯折）试验。
电源线弯曲试验设备就是用来模拟家电电器电源线移动过程中出口处受到的频繁弯曲，考核电源线出口处是否会由于弯曲导致导线折断、绝缘损坏等危险。
评价电源线出口部分的保护和耐弯曲能力。
GB4706规定了弯曲试验的基本要求：
a、摆动件以90°角（在垂线的两侧各45°）摆动，电源线安装在摆动机构上。
b、摆动机构摆动频率60次/min。
c、弯曲试验中，对电源线施加10N或
5N的力。
d、设备提供电源，供对电源线加载用。
生产的型号为ZLT-JDW1R的电源线弯曲
试验机符合GB4706对弯曲试验的基本要求。
广州市智力通机电有限公司成立于
1999年，专业研发、制造符合IEC、UL、CSA、
GB、BS等标准的电线电缆、电子电器及其附
件、家用电器等产品专用试验设备（Test
Equipment）。
很好的设计制造技术、优良
的加工设备和高精度的检测仪器，是我们保证产品质量的基础；“开拓进取，质量很好，信誉很好”的经营宗旨，是激励我们竭诚向客户提供更加优质的产品和售后服务的动力。
1。
三线扭摆的实验报告
三线扭摆的实验报告三线扭摆的实验报告引言：三线扭摆是一种经典的物理实验，通过对其运动规律的研究，可以深入理解振动和波动的基本原理。
本次实验旨在通过对三线扭摆的观察和测量，探究其运动特性和影响因素，为物理学的学习提供实际案例。
实验装置：实验中使用的三线扭摆装置包括一个固定的横梁，上面悬挂有三根细线，每根细线上分别固定了一个质量较小的小球。
在实验过程中，通过对小球的摆动进行观察和测量，可以得到有关振动和波动的数据。
实验步骤：1. 调整装置：首先，将三线扭摆装置固定在实验台上，并确保横梁水平。
然后，调整每根细线的长度，使得三个小球在静止时处于同一水平面上。
2. 观察振动现象：轻轻将中间的小球向一侧拉动，然后松手观察。
记录下小球的摆动过程，包括振动的幅度、周期和频率等数据。
3. 改变质量：在保持细线长度不变的情况下，更换小球的质量，重复步骤2。
比较不同质量小球的振动特性，分析质量对振动的影响。
4. 改变长度：保持小球质量不变，改变细线的长度，重复步骤2。
观察并记录不同长度细线下的振动情况，分析长度对振动的影响。
实验结果与讨论：通过实验观察和测量，我们得到了三线扭摆的振动现象，并进行了数据分析。
以下是我们的实验结果与讨论。
1. 振动特性：我们观察到，三线扭摆的振动幅度随着时间的推移逐渐减小，最终趋于平衡位置。
振动的周期和频率与细线的长度、小球的质量有关。
较长的细线和较轻的小球会导致较大的振动周期和频率。
2. 影响因素：质量是影响振动特性的重要因素之一。
较大质量的小球在摆动时，惯性力较大，振动幅度较小。
而较小质量的小球则相对容易受到外力的干扰，振动幅度较大。
长度也会影响振动特性。
较长的细线会导致振动周期和频率较大，而较短的细线则会使振动更为迅速。
3. 振动与波动的联系：三线扭摆的摆动过程实际上是一种周期性的振动，而振动又是波动的基本形式之一。
通过观察三线扭摆的振动现象，我们可以更好地理解波动的基本特性，如波长、频率和振幅等。
