矩孔夫琅和费衍射的原理及仿真分析
矩孔和单缝的夫琅和费衍射
§12.4
矩孔和单缝的夫琅和费衍射
P点的强度
kla sin 2 * I I EE 0 kla 2 sin I0 kla , 2
2 2 2
kb sin 2 kb 2
3.夫琅和费近似：
4.菲涅耳衍射公式：
x 2 y 2 xx1 yy1 r z1 2 z1 z1
ik exp ikz1 ~ ~ 2 2 E x, y E x1, y1 exp 2z1 x x1 y y1 dx1dy1 iz1
§12.4
矩孔和单缝的夫琅和费衍射
直观地说，因为透镜可以把位于无限远的图 象成象在其后焦面上，所以观察屏上的辐照 度分布与z1→∞时，观察屏上的辐照度分布 是相似图形，因而在透镜后焦面上可以看到 夫琅和费衍射图形。 另一方面，可以把如图所示的装置看成是一 个特殊的菲涅耳衍射装置。这时把透镜对光 波的作用看成是衍射屏透过函数的一个组成 部分。 设透镜很薄，位在∑面上，则它能把正入射 平面波转化为向其后焦点会聚的球面波：
§12.4
矩孔和单缝的夫琅和费衍射
k T0 exp -i 2f
该球面波为： 其中T0描述透镜使入射波在x1=y1=0处发生的位相变化， 是一个复常数可设为1 由菲涅耳衍射公式：衍射屏后的复振幅分布为
2 1
x
2 +y1
k ~ ~ 2 2 E x1 , y1 E10 x1 , y1 T x1 , y1 exp i x1 y1 2f 从而：
一、夫琅和费衍射装置：
矩形孔的夫琅禾费衍射python
您好！我谨以此信向您提交我的辞职报告。
自加入我校食堂工作以来，我在这里度过了充实而难忘的时光。
在此，我对校领导和同事们表示衷心的感谢，感谢你们在我工作期间给予的关心、帮助和支持。
然而，由于个人原因，我决定辞去目前在学校食堂的职务，特此向您提交辞职报告。
首先，我想对校领导表示衷心的感谢。
自从我加入食堂工作以来，校领导始终关心我们的工作和生活，为我们提供了良好的工作环境和福利待遇。
在您的领导下，食堂团队不断壮大，服务质量不断提升，赢得了广大师生的认可。
在此，我对您的付出表示由衷的敬意。
然而，我深知自己的不足。
自从加入食堂工作以来，我一直努力提高自己的业务水平，但由于个人能力和经验有限，仍然存在一些不足之处。
在工作中，我时常感到压力和焦虑，担心不能胜任本职工作，给食堂带来不良影响。
此外，随着我国社会经济的发展，人们对饮食健康和食品安全的要求越来越高，这对食堂从业人员提出了更高的要求。
在目前的工作岗位上，我感到自己的知识和技能已经无法满足食堂发展的需要。
其次，我想对同事们表示衷心的感谢。
在食堂工作期间，我结识了许多优秀的同事，大家相互支持、共同进步。
我们一起克服困难，为食堂的发展付出了辛勤的努力。
在今后的工作中，我会继续保持与大家的联系，互相学习、共同进步。
鉴于以上原因，我经过深思熟虑，决定辞去目前在学校食堂的职务。
我知道，这个决定可能会给食堂带来一定的影响，但我相信，在您的领导和同事们的共同努力下，食堂一定会克服困难，继续为师生提供优质的服务。
在离职前，我会尽自己最大的努力，完成手头的工作，确保食堂的正常运转。
同时，我也将积极配合食堂进行交接工作，确保各项工作顺利过渡。
最后，再次感谢校领导和同事们在我工作期间给予的关心与支持。
在今后的工作中，我会继续努力，为我国教育事业贡献自己的力量。
敬请批准我的辞职申请。
此致敬礼！辞职人：[您的姓名]辞职日期：[具体日期]。
基于MATLAB的矩孔夫琅和费衍射场模拟计算

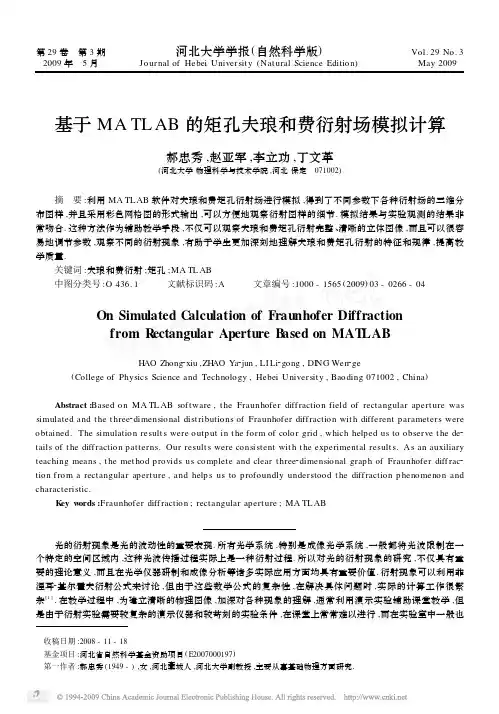

第29卷 第3期2009年 5月河北大学学报(自然科学版)Journal of Hebei University(Nat ural Science Edition)Vol.29No.3May2009基于MA TL AB的矩孔夫琅和费衍射场模拟计算郝忠秀,赵亚军,李立功,丁文革(河北大学物理科学与技术学院,河北保定 071002) 摘 要:利用MA TL AB软件对夫琅和费矩孔衍射场进行模拟,得到了不同参数下各种衍射场的三维分布图样,并且采用彩色网格图的形式输出,可以方便地观察衍射图样的细节.模拟结果与实验观测的结果非常吻合.这种方法作为辅助教学手段,不仅可以观察夫琅和费矩孔衍射完整、清晰的立体图像,而且可以很容易地调节参数,观察不同的衍射现象,有助于学生更加深刻地理解夫琅和费矩孔衍射的特征和规律,提高教学质量.关键词:夫琅和费衍射;矩孔;MA TL AB中图分类号:O436.1 文献标识码:A 文章编号:1000-1565(2009)03-0266-04On Simulated C alculation of Fraunhofer Diffractionfrom R ectangular Aperture B ased on MAT LABH AO Zhong2xiu,ZH AO Y a2jun,LI Li2gong,DI NG Wen2ge(College of Physics Science and Technology,Hebei U niversity,Baoding071002,China)Abstract:Based on MA TL AB software,t he Fraunhofer diffraction field of rectangular apert ure was simulated and t he t hree2dimensional dist ributions of Fraunhofer diff raction wit h different parameters were obtained.The simulatio n result s were outp ut in t he form of color grid,which helped us to observe t he de2 tails of t he diffraction patterns.Our result s were consistent wit h t he experimental result s.As an auxiliary teaching means,t he met hod p rovids us complete and clear t hree2dimensional grap h of Fraunhofer diff rac2 tion from a rectangular apert ure,and help s us to p rofoundly understood t he diffraction p henomenon and characteristic.K ey w ords:Fraunhofer diff raction;rectangular apert ure;MA TLAB光的衍射现象是光的波动性的重要表现.所有光学系统,特别是成像光学系统,一般都将光波限制在一个特定的空间区域内,这种光波传播过程实际上是一种衍射过程.所以对光的衍射现象的研究,不仅具有重要的理论意义,而且在光学仪器研制和成像分析等诸多实际应用方面均具有重要价值.衍射现象可以利用菲涅耳2基尔霍夫衍射公式来讨论,但由于这些数学公式的复杂性,在解决具体问题时,实际的计算工作很繁杂[1].在教学过程中,为建立清晰的物理图像,加深对各种现象的理解,通常利用演示实验辅助课堂教学,但是由于衍射实验需要较复杂的演示仪器和较苛刻的实验条件,在课堂上常常难以进行,而在实验室中一般也 收稿日期:2008-11-18 基金项目:河北省自然科学基金资助项目(E2007000197) 第一作者:郝忠秀(1949-),女,河北藁城人,河北大学副教授,主要从事基础物理方面研究.第3期郝忠秀等:基于MA TL AB 的矩孔夫琅和费衍射场模拟计算只能对矩孔夫琅和费衍射结果进行定性观察.因此在分析衍射问题时,为突出物理图像,避免复杂的数学计算,利用计算机对光的衍射图像进行模拟,是一种很好的解决方法[2-4].1 矩孔夫琅和费衍射场的理论分析矩孔夫琅和费衍射是二维衍射,一般利用菲涅耳2基尔霍夫衍射公式对衍射屏上通光的矩孔面积进行双重积分得到其衍射场的分布.为突出衍射的物理实质,简化运算,将二维的矩孔衍射转化为一维微缝衍射的叠加来处理,即把矩孔划分为无限多很窄的微缝,先求出微缝的衍射场,再将所有微缝的衍射场叠加,得到矩孔的衍射场.由这种运算过程可以看到,单缝衍射场是矩孔的衍射场的一个特例.矩孔夫琅和费衍射实验装置如图1所示,设矩孔沿x ,y 轴方向的边长分别为a 和b ,透镜L 的焦距为f ,在接收屏E 上任意点P 会聚的衍射光,其方向由二维衍射角(θ1,θ2)表示.在矩孔上任取一平行于y 轴宽为d x 的微缝b dx.图1 矩孔夫琅和费衍射实验装置Fig.1 F raunhofer diffraction setup设光波在矩孔面上的初位相为零,在微缝b d x 上任取面元d x d y ,到P 点的光程为r ,该面元上的次波在P 点的振动为d E 1,根据惠更斯2菲涅耳原理[5],在傍轴条件下,该面元上的次波在P 点的振动为d E 1=C 1d x d y co s (ωt -2πλr ),(1)式中C 1为常数,和λ分别为入射光的圆频率和波长.设微缝中点(x ,0)到P 点的光程为r ′0,考虑到图中几何关系r =r ′0+y sin θ2,则微缝上所有次波在P 点的合振动为d E =C 1d x ∫b 2-b 2co s [ωt -2πλ(r ′0+y sin θ2)]d y =C 1b sin πb sin θ2λπb sin θ2λco s (ωt -2πλr ′0)d x.(2)设矩孔中心O 到P 点的光程为r 0,有r ′0=r 0+x sin θ1,则矩孔上所有次波在P 点的合振动为E =C 1b sin πb sin θ2λπb sin θ2λ∫a 2-a 2cos [ωt -2πλ(r 0+x sin θ1)]d x =C 1ab sin ααsin ββco s (ωt -2πλr 0),(3)式中,α=πa sin θ1λ,β=πb sin θ2λ.由(5)式可知,P 点的光强为I =I 0(sin αα)2(sin ββ)2,(4)其中I 0=(ab λfC 1)2为衍射场的中心强度.(3)式即为矩孔夫琅和费衍射场光场分布公式,(4)式为相应的光・762・河北大学学报(自然科学版)2009年强分布公式.2 矩孔夫琅和费衍射场的MA TL AB 模拟及分析利用MA TLAB 软件,对矩孔夫琅和费衍射场分布进行模拟.为了获得矩孔夫琅和费衍射场分布的各种特征,分别对入射光的波长λ、矩孔的边长a 和b 、会聚透镜的焦距f 对衍射场的影响进行了分析.由于MA TL AB 允许用不同格式输出图形,采用彩色网格图的形式输出了矩孔夫琅和费衍射光强分布的立体图,同时为便于和实验结果比较,还输出了矩孔夫琅和费衍射光强分布的平面图.2.1 矩孔夫琅和费衍射场分布当矩孔的边长a =b =1mm ,入射光的波长λ=500nm ,会聚透镜的焦距f =2.5m 时,衍射场分布的模拟结果如图2所示.由于光波在矩孔x ,y 轴方向上受到的限制程度相同,则接收平面上衍射图样在x ,y 轴方向的扩展情况相同.由图2可以很清晰地观察到这一衍射特征.a.光场分布;b.光强分布;c.衍射图样图2 矩孔夫琅和费衍射场Fig.2 Fraunhofer diffraction from the rectangular aperture2.2 矩孔线度对衍射场的影响保持入射光的波长与会聚透镜的焦距保持不变,当方孔的边长a =b =1.5mm 时,衍射场的光强分布模拟结果如图3所示.由图3可见,当矩孔的线度变大时,衍射图样的扩展范围变小,衍射现象不明显.同时整 图3 a =b =1.5mm 时的夫琅和费衍射场Fig.3 Fraunhofer diffraction for a =b =1.5mm 图4 b =10a =5mm 时的夫琅和费衍射场Fig.4 Fraunhofer diffraction for b =10a =5mm・862・第3期郝忠秀等:基于MA TL AB 的矩孔夫琅和费衍射场模拟计算体衍射场的光强增加,而零级衍射斑的面积显著减小.若继续增大矩孔的线度,则衍射效应越来越弱,这就说明,当光孔线度远大于光波的波长时,衍射的散射角Δθ→0,衍射场基本上集中在沿直线传播的原方向上,在透镜焦面上衍射斑收缩为几何光学像点.当矩孔的边长b =10a =5mm 时,衍射场的光强分布模拟结果如图4所示.由图可见,由于a 很小,光波在x 方向上受到的限制很大,所以光波在x 轴方向上的衍射很明显;同时,由于b 比较大,光在y 方向上受到的限制很小,y 轴方向上的衍射较弱.若继续增加b 的量值,则在y 轴方向上的衍射将越来越弱,矩孔夫琅和费衍射场过渡到单缝夫琅和费衍射场.2.3 透镜焦距对衍射场的影响当矩孔的边长与入射光的波长保持不变,而会聚透镜的焦距f =5m 时,衍射场的振幅和光强分布模拟结果如图5所示.比较图5与图2a 可见,当透镜的焦距变大时,整体衍射场的光强减小,而零级衍射斑的面积增大.实际上衍射图样的形状和零级衍射斑的半角宽度都不变,但透镜的焦距增加使得各级亮斑的面积及其间距同时被放大.图5 f =5m 时的夫琅和费衍射场Fig.5 F raunhofer diffraction for f =5m 图6 λ=800nm 时的夫琅和费衍射场Fig.6 F raunhofer diffraction for λ=800nm2.4 入射光波长对衍射场的影响当矩孔的边长与会聚透镜的焦距保持不变,而入射光的波长λ=800nm 时,衍射场的光强分布模拟结果如图6所示.比较图6与图2a 可见,当光波波长增大时,衍射图样的扩展范围变大,衍射现象更加明显.同时整体衍射场的光强减小,而零级衍射斑的面积增大.显然波长越长,衍射效应越显著;波长越短,衍射效应越可忽略,所以通常说,几何光学是短波(λ→0)极限.利用MA TLAB 软件对不同参数下的矩孔夫琅和费衍射场分布进行了大量模拟,经过比较,这些计算机模拟结果与实验观测[1,6-7]的结果非常吻合.参 考 文 献:[1]赵凯华.光学:新概念物理教程[M ].北京:高等教育出版社,2004:183-184.[2]谢嘉宁,赵建林,陈伟成,等.夫琅禾费衍射的计算机仿真[J ].大学物理,2004,23(3):51-54.[3]谢嘉宁,赵建林.光学空间滤波过程的计算机仿真[J ].光子学报,2002,31(7):847-850.[4]飞思科技产品研发中心.MA TL AB7基础与提高[M ].北京:电子工业出版社,2005:166-174.[5]梁绍荣.普通物理学:光学[M ].北京:高等教育出版社,1988:160-202.[6]章志鸣,沈元华,陈惠芬.光学[M ].北京:高等教育出版社,2000:91-101.[7]H ECH T E.Optics[M ].4th ed.New Y ork :Addision 2wesley Publishing Company ,2002:453-466.(责任编辑:孟素兰)・962・。
