第六章焊接
焊接接头组织分析

(2)弧坑裂纹。有纵、横和星状裂纹,大多发生在弧坑中心的等 轴晶区。
(3)根部裂纹。起源于焊缝根部,沿柱状晶界向焊缝扩展的裂纹。
(4)热影响区热裂纹。 有横向及纵向,均沿晶界分布。
横向裂纹
焊缝下裂纹
2. 根据热裂纹成因,分为结晶裂纹、熔化裂纹和高温低塑性裂纹 (1)结晶裂纹 焊接过程中,熔池凝固结晶时,在液相与固相并存的温度区间, 由于结晶偏析和收缩应力应变作用,沿一次结晶晶界形成的裂 纹称为结晶裂纹。 只发生在焊缝中(包括弧坑),有纵裂纹和横裂纹。结晶裂纹 的特征为沿晶开裂、属晶间裂纹。液相与固相间的温度区间愈 大,结晶偏析愈大,冷速愈快,愈易产生结晶裂纹。
焊接过程的以上特点,会直接影响焊缝金属和热影响区的 宏观组织和显微组织、焊接缺陷及焊接接头的性能。因此, 研究焊缝的各区组织、焊接缺陷和接头的性能,必须与焊 接过程的上述特点联系起来考虑。
焊接金相检验包括: 焊接接头的宏观检验,显微组织检验,焊接缺陷的检验。
第一节 焊接接头的宏观检验
一、焊接接头外观质量检验
缺陷分析还包括: 对焊接接头的小试样,进行试样断口形貌、冲击、拉伸后试样 外观形态,焊道的表面状态等缺陷进行分析。对大型焊接结构, 在运行一段时间后进行焊缝的受腐蚀和裂缝的检查等。
总之,通过焊接接头的外观质量检查,可以了解焊接结构和焊 接产品的全貌,产生缺陷的性质、部位,及其与焊接结构的整 体关系等情况,对评定和控制焊接质量,以及防止重大事故发 生都是必需的。
(二)易淬火钢的热影响区组织(自学)
第三节 焊接组织浸蚀方法
一、侵蚀剂 普通碳钢或低碳低合金钢的焊接接头,用w=3%~4%硝酸酒精 溶液(3+97) ~(14+96)侵蚀就能清晰的显示出其显微组织形貌。 二、不锈钢对接焊
第六章 焊接工艺评定

图6-5 焊接工艺评定试件形式 a) 板材对接焊缝试件; b) 管材对接焊缝试件; c) 板材角焊缝试件; d) 管与板角焊缝试件
图6-6 管材对接焊缝试件上试样位置图 a) 不取侧弯试样; b) 取侧弯试样时
图6-7 管材对接焊缝试上试样位置图 a) 拉伸试样为整管时弯曲试样位置; b) 不要求冲击 试验时; c) 要求冲击试验时
• 6.2.2 实例 • 1.实例一:锅炉、压力容器的焊接工艺评定程序
第6章 焊接工艺评定
6.1 焊接工艺评定的目的和意义
• 6.1.1 焊接工艺评定的定义 • 焊接工艺评定是通过对焊接接头的力学性能或其他性能的试验证实焊 接工艺规程正确性和合理性的一种程序。 • 6.1.2 焊接工艺评定的目的和意义 • 其目的在于验证焊接工艺指导书的正确性,焊接工艺正确与否的标志 在于焊接接头的使用性能是否符合要求。焊接工艺评定有两个功能: 其一是验证施焊单位拟定的焊接工艺的正确性,其二是评定施焊单位 焊制焊接接头的使用性能符合设计要求的能力。
图6-3 板材角接焊缝试件焊接位置 a) 平焊位置﹙船形焊﹚; b) 横焊位置﹙平角焊﹚; c) 立焊位置﹙立角焊﹚
图6-4 套管与管板角焊缝试件的位置焊接 a) 平焊位置﹙45°转动焊﹚;b) 横焊位置﹙垂直固定平角 焊﹚;c) 横焊位置﹙水平转动﹚;d) 仰焊位置﹙垂直固定仰 焊角﹚;e) 多位置(水平固定焊)
表6-7 母材分类
母材类 组号 P1-1 P1-2 P1-3 P2-1 P2-2 P2-3 P3-1 P3-2 P3-3 P4-1 P4-2 P4-3 P5-1 P5-2 P5-3 P6 P7 P8-1 P8-2 P8-3 P P9B P 母材种类及说明 碳钢、碳锰钢﹙σbmin<481MPa﹚ 碳钢、碳锰钢﹙σbmin=481~549MPa﹚ 碳钢、碳锰钢﹙σbmin>549~618MPa﹚ 调质的碳钢、碳锰钢﹙σbmin<549MPa﹚ 调质的碳钢、碳锰钢﹙σbmin=549~618MPa﹚ 调质的碳钢、碳锰钢﹙σbmin>618MPa﹚ 钼钢、锰钼钢、铬钼钢﹙W﹙Cr﹚<1%,W﹙Mo﹚<1%﹚,σbmin<481MPa﹚ 钼钢、锰钼钢、铬钼钢﹙W﹙Cr﹚<1%,W﹙Mo﹚<1%,σbmin =481~549 MPa﹚ 钼钢、锰钼钢、铬钼钢﹙W﹙Cr﹚<1%,W﹙Mo﹚<1%,σbmin﹥549~618 MPa﹚ 低合金钢﹙W﹙Cr﹚1%~2%,W﹙Mo﹚>0.5%,σbmin<481MPa﹚ 低合金钢﹙W﹙Cr﹚1%~2%,W﹙Mo﹚>0.5%,σbmin=481~549MPa﹚ 低合金钢﹙W﹙Cr﹚1%~2%,W﹙Mo﹚>0.5%,σbmin>549~618MPa﹚ 低合金钢﹙2%<W﹙Cr﹚≤6%,σbmin<481MPa﹚ 低合金钢﹙2%<W﹙Cr﹚≤6%,σbmin=481~549MPa﹚ 低合金钢﹙2%<W﹙Cr﹚≤6%,σbmin>549~618MPa﹚ 马氏体不锈钢,沉淀硬化不锈钢 铁素体不锈钢 奥氏体不锈钢、奥氏体-铁素体不锈钢 奥氏体不锈钢、奥氏体-铁素体不锈钢 奥氏体不锈钢、奥氏体-铁素体不锈钢 低温用合金钢﹙W﹙Ni﹚2.25%~2.5%﹚ 低温用合金钢﹙W﹙Ni﹚3.5%﹚ 低温用合金钢﹙W﹙Ni﹚9.0%﹚
现代焊接技术第六章钨极惰性气体护焊

School of Material Science & Engineering
中国矿业大学大学材料科学与工程学院
第6章 钨极惰性气体保护焊
6.1
TIG焊原理、特点及应用
6.1.1 TIG焊工作原理
图6-1 TIG焊原理 1—钨极 2—惰性气体 3—喷嘴 4—电极夹 5—电弧 6—焊缝 7—熔池 8—母材 9—填充焊丝 10—焊接电源
School of Material Science & Engineering
中国矿业大学大学材料科学与工程学院
第6章 钨极惰性气体保护焊
6.1.2
TIG焊的特点
1.优点: (1)能够实现高品质焊接,得到优良的焊缝。这是由于电 弧在惰性气氛中极为稳定,保护气对电弧及熔池的保护 很可靠,能有效地排除氧、氮、氢等气体对焊接金属的 侵害。 (2)焊接过程中钨电极是不熔化的,故易于保持恒定的电 弧长度,不变的焊接电流,稳定的焊接过程,使焊缝很 美观、平滑、均匀。 (3)焊接电流的使用范围通常为5~500A。即使电流小于 10A,仍能正常焊接,因此特别适合于薄板焊接。如果采 用脉冲电流焊接,可以更方便地对焊接热输入进行调节 控制。
School of Material Science & Engineering
中国矿业大学大学材料科学与工程学院
第6章 钨极惰性气体保护焊
6.2
TIG焊设备
6.2.1 TIG焊设备的 组成 手工T1G焊设备包括: 焊接电源、控制系统、 引弧装置、稳弧装置 (交流焊接设备用)、 焊枪、供气系统和供 水系统等部分。
School of Material Science & Engineering
中国矿业大学大学材料科学与工程学院
焊工初级第六章84

国家职业资格培训教材
焊工(初级) 初级)
国家职业资格培训教材编审委员会 编 刘云龙 主编
技能型人才培训用书
国家职业资格培训教材
第六章 焊条电弧焊
依据劳动和社会保障部 制定的《国家职业标准》 制定的《国家职业标准》要求编写
第六章 焊条电弧焊
培训学习目标
熟悉焊条电弧焊工艺特点,会选择焊接工艺, 掌握焊条电弧焊的基本操作技能。
第六章 焊条电弧焊
第一节 焊接电弧
2、影响因素
(1)弧焊电源 (2)焊条药皮 (3)气流 (4)焊件接头处清洁程度 (5)磁偏吹 造成焊接电弧磁偏吹的因素: 1)焊接电缆线位置不正确引起的电弧磁偏吹。 2)铁磁物质引起的电弧磁偏吹。 3)焊条与焊件的位置不对称引起的电弧磁偏吹。
第六章 焊条电弧焊
第一节 焊接电弧
坡口的主要作用是:确保焊接电弧能深入到坡口根部 间隙处,使焊缝根部焊透;便于操作者清除焊渣,获得较 好的焊缝成形;调节熔敷金属比例,提高焊接接头综合性 能。
3.坡口的尺寸
坡口角度:用以调节熔敷金属比例,提高焊接接头 综合性能。 钝边:坡口钝边尺寸,在焊接过程中调节坡口根部 热量,以保证焊缝焊透和防止烧穿。 间隙:坡口的根部间隙用以保证根部能焊透。
第六章 焊条电弧焊
第二节 焊接参数
4.坡口的选择
选择的原则是: 1)坡口形状容易加工。 2)能够使焊条伸入根部间隙,便于焊接操作,保 证焊件焊透(焊条电弧焊熔深一般为2~4mm)。 3)坡口焊后变形小。 4)坡口焊接时,能节省焊条和提高焊接生产力。
第六章 焊条电弧焊
第三节 焊条电弧焊操作技术
一、基本操作技术
平焊位置焊接时,选择偏大些的焊接电流;非平焊位 置焊接时,应比平焊时的焊接电流小,立焊、横焊的焊接电 流比平焊焊接电流小10%~15%;仰焊焊接电流比平焊焊接 电流小15%~20%。角焊缝的焊接电流比平焊焊接电流稍大; 不锈钢焊接时,焊接电流应选择允许值的下限。
焊接工艺(锡焊)

6.3 自动焊接技术
目前常用的自动焊接技术包括: 浸焊 波峰焊接技术 再流焊技术 表面安装技术(SMT)
6.3.1 浸焊
浸焊是指:将插装好元器件的印制电路板浸入有熔融状焊料的锡锅内,一次完成印制电路板上所有焊点的自动焊接过程。 1.浸焊的特点 操作简单,无漏焊现象,生产效率高;但容易造成虚焊等缺陷,需要补焊修正焊点;焊槽温度掌握不当时,会导致印制板起翘、变形,元器件损坏。
2.焊剂(助焊剂)
焊剂是进行锡铅焊接的辅助材料。 焊剂的作用:去除被焊金属表面的氧化物,防止焊接时被焊金属和焊料再次出现氧化,并降低焊料表面的张力,有助于焊接。 常用的助焊剂有: 无机焊剂 有机助焊剂 松香类焊剂:电子产品的焊接中常用。
6.1 焊接的基本知识
6.1.3 锡焊的基本过程
锡焊是使用锡铅合金焊料进行焊接的一种焊接形式。其过程分为下列三个阶段: A.润湿阶段(第一阶段) B.扩散阶段(第二阶段) C.焊点的形成阶段(第三阶段)
6.1 焊接的基本知识
3.1.4 锡焊的基本条件
正确的焊接姿势
一般采用坐姿焊接,工作台和坐椅的高度要合适。 焊接操作者握电烙铁的方法: 反握法:适合于较大功率的电烙铁(>75W)对 大焊点的焊接操作。 正握法:适用于中功率的电烙铁及带弯头的电 烙铁的操作,或直烙铁头在大型机架上的焊接。 笔握法:适用于小功率的电烙铁焊接印制板上 的元器件。
6.2 手工焊接的工艺要求及质量 分析技术
6.2.3 焊点的质量分析
1.对焊点的质量要求 电气接触良好 机械强度可靠 外形美观
6.2 手工焊接的工艺要求及质量 分析技术
2.焊点的常见缺陷及原因分析
虚焊(假焊) 拉尖 桥接 球焊 印制板铜箔起翘、焊盘脱落 导线焊接不当

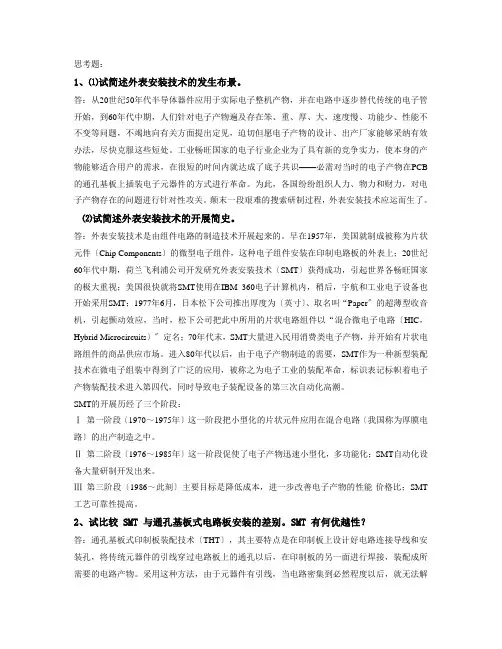

电子产品工艺课后答案第六章 SMT(贴片)装配焊接技术

思考题:1、⑴试简述外表安装技术的发生布景。
答:从20世纪50年代半导体器件应用于实际电子整机产物,并在电路中逐步替代传统的电子管开始,到60年代中期,人们针对电子产物遍及存在笨、重、厚、大,速度慢、功能少、性能不不变等问题,不竭地向有关方面提出定见,迫切但愿电子产物的设计、出产厂家能够采纳有效办法,尽快克服这些短处。
工业畅旺国家的电子行业企业为了具有新的竞争实力,使本身的产物能够适合用户的需求,在很短的时间内就达成了底子共识——必需对当时的电子产物在PCB 的通孔基板上插装电子元器件的方式进行革命。
为此,各国纷纷组织人力、物力和财力,对电子产物存在的问题进行针对性攻关。
颠末一段艰难的搜索研制过程,外表安装技术应运而生了。
⑵试简述外表安装技术的开展简史。
答:外表安装技术是由组件电路的制造技术开展起来的。
早在1957年,美国就制成被称为片状元件〔Chip Components〕的微型电子组件,这种电子组件安装在印制电路板的外表上;20世纪60年代中期,荷兰飞利浦公司开发研究外表安装技术〔SMT〕获得成功,引起世界各畅旺国家的极大重视;美国很快就将SMT使用在IBM 360电子计算机内,稍后,宇航和工业电子设备也开始采用SMT;1977年6月,日本松下公司推出厚度为〔英寸〕、取名叫“Paper〞的超薄型收音机,引起颤动效应,当时,松下公司把此中所用的片状电路组件以“混合微电子电路〔HIC,Hybrid Microcircuits〕〞定名;70年代末,SMT大量进入民用消费类电子产物,并开始有片状电路组件的商品供应市场。
进入80年代以后,由于电子产物制造的需要,SMT作为一种新型装配技术在微电子组装中得到了广泛的应用,被称之为电子工业的装配革命,标识表记标帜着电子产物装配技术进入第四代,同时导致电子装配设备的第三次自动化高潮。
SMT的开展历经了三个阶段:Ⅰ第一阶段〔1970~1975年〕这一阶段把小型化的片状元件应用在混合电路〔我国称为厚膜电路〕的出产制造之中。
第6章--GTAW焊接方法

焊丝的使用与保管
1.焊丝应符合NB/T470182011标准。 2.焊丝应有质量合格证。 3.焊丝的清理。 4.焊丝的保管存放。 5.凭焊材领用单发放。
第二章 焊接材料
钨极
钨是一种难熔的金属材料, 能耐高温,其熔点为 3653~3873K,沸点为6173K ,导电性好,强度高。 还应具有很强的发射电子能 力(引弧容易,电弧稳定) 、电流承载能力大、寿命长 、抗污染性好。 钨极必须经过清洗和打磨。
•
第一节 氩弧焊工作原理及分类
工作原理
钨极氩弧焊是利用惰性气体----氩气保护,用钨棒做电极的一种 电弧焊焊接方法。焊接时钨极不熔化。这种不熔化极氩弧焊又称钨 极氩弧焊,简称TIG焊。 焊接过程如图5-19所示,从喷嘴中喷出的氩气在焊接区造成一个 厚而密的气体保护层隔绝空气,在氩气层流的包围之中,电弧在钨 极和焊件之间燃烧,利用电弧产生的热量熔化待焊处和填充焊丝, 把两块分离的金属连接在一起,从而获得牢固的焊接接头。
第五章 焊接工艺
电弧电压的选择 1.电弧电压主要由弧长决定, 弧长增加,焊缝宽度增加, 熔深稍减小。若电弧太长时 ,容易引起未焊透及咬边, 而且保护效果也不好。若电 弧太短很难看清熔池,而且 送丝时容易碰到钨极引起短 路,使钨极受污染,加大钨 极烧损,还容易造成夹钨。 通常使弧长等于钨极直径。
不熔化极氩弧焊分类方法 1.手工钨极氩弧焊 2.自动钨极氩弧焊 3.钨极脉冲氩弧焊
熔化极氩弧焊分类方法 1.半自动熔化极氩弧焊 2.自动熔化极氩弧焊 3.熔化极脉冲氩弧焊
应用领域 在我国手工钨极氩弧焊应用 广泛,它可以焊接各种钢材 和有色金属。在电站、压力 容器行业已普遍用于热管管 板、管板角接头和小径管打 底焊。
焊工工艺学(第四版)第六章

6. 错边变形
错边变形 a) 长度方向的错边 b) 厚度方向的错边
二、影响焊接残余变形的因素
1. 焊缝在结构中的位置
焊缝在结构上位置不对称造成的弯曲变形 a) 单道焊缝的钢管焊接 b) T形梁的焊接
2. 焊接结构的刚度
(1)结构抵抗拉伸的刚度 主要决定于结构截面积的大小。 (2)结构抵抗弯曲的刚度 主要看结构截面的形状和尺寸大。第六章 焊接应力与变形
§ 6-1 焊接应力与变形的形成 § 6-2 焊接残余变形 § 6-3 焊接残余应力
§ 6-1 焊接应力与变形的形成
一、焊接应力与焊接变形
焊接构件由焊接而产生的内应力叫焊接应力, 焊 后残留在焊件内的焊接应力叫焊接残余应力。
物体在受到外力的作用时,会出现形状、尺寸的变 化,称为物体的变形。焊件由焊接产生的变形叫焊接 变形,焊后焊件残留的变形叫焊接残余变形。
几种梁的截面形状
(3)结构抵抗扭曲的刚度 除了决定于结构的尺寸大小外, 最主要的是结构 截面形状。 一般来说,短而粗的焊接结构, 刚度较大;细而 长的构件,抗弯刚度小。结构整体刚度总是比部件刚 度大。因此,生产中常采用整体装配后再进行焊接的 方法来减少焊接变形。
3. 焊接结构的装配及焊接顺序
工字梁的装配顺序和焊接顺序 a) 工字梁的结构形式 b) 边装边焊顺序 c) 总装后再焊接顺序
5. 热平衡法
采用热平衡法防止焊接变形
四、残余变形的矫正
1. 机械矫正法
工字梁焊后变形的机械矫正 a) 拱曲焊件 b) 用拉紧器拉 c) 用压头压 d) 用千斤顶顶
2. 火焰矫正法
火焰矫正法的加热方式 a) 点状加热 b) 线状加热 c) 三角形加热
(1)点状加热矫正 火焰加热的区域为一个点或多个点,加热点直径一 般小于15mm。 (2)线状加热矫正
