轴流式通风机反风操作流程图
轴流式通风机利用反风道反风A一抽出式通风反风道反风
授课教师：袁亚娜
第二节 通风机的结构及性能
复习提问 一、填空题： 1、矿井通风方法有（ ）和（ ） 两种。 2、矿井通风方式分为（ ）通风和 （ ）通风两种。 3、矿井通风设备由（ ）、（ ）、 （ ）和（ ）等组成。
第二节 通风机的结构及性能
学习目标
知道轴流式通风机的型号意义 识记2K60型轴流式通风机的结构
注意： （1）导叶的形式 以前多采用圆弧形叶片 。现在多采用机翼形叶片，中、后导叶 还采用扭曲机翼形叶片。 （2）导叶的数目（中导叶、后导叶）应与 叶轮叶片数互为质数，以避免气流通过 时产生同期扰动。 （3）导叶可调装置可调节导叶安装角度， 实现反风。
风机后导叶图
4、传动部分 轴承、支架、传动轴和联轴器组成
了解反风装置的作用
了解2K60型通风机的性能曲线
我国煤矿常用的通风机主要有离心 式风机和轴流式风机两种
• 轴流式风机 • 旋转叶片的挤压推进力使流体获得能量 ，升高其压能和动能，沿轴向流出。
轴流风机的示意图 1－整流罩 2－前导叶 3－叶轮 4－扩散筒 5－整流体
7
轴流式风机
轴流风机和离心风机比较
（14片）
中后导叶均安装在主体风筒 上，是固定部件。
中导叶 在多级轴流式通风机中级间设置。 它的作用是将前级叶轮的流出气流方向， 转为轴向流入后级叶轮。 后导叶 作用是将最后一级叶轮的出流方 向转为接近轴向流出。剩余的旋绕速度使 气流不仅沿轴向，而且是沿螺线方向在扩 散器中流动，有利于改善扩散器的工作。
5、扩散风筒（环形扩散器器）
作用是气流通过它时速度降低， 把风机出口动压的一部分转换为 静压，以提高风机的静效率。
一般由锥形筒芯和筒壳组成， 装在风机出口侧。
主扇风机反风操作规程范本
主扇风机反风操作规程范本一、操作前准备1. 工作人员应穿戴好工作服，佩戴好必要的个人防护设备，如手套、口罩等。
2. 确保电源已正常连接，操作前对电源进行检查，确保插头和线路无损坏。
3. 确保扇风机周围环境通风良好，无易燃、易爆物品。
4. 确保操作区域没有人员或其他障碍物，以防意外伤害。
二、操作步骤1. 打开扇风机电源开关，确保风机处于正常工作状态。
2. 观察扇叶运转情况，确保扇叶无异常，如有异常情况，应立即停止使用并进行检修。
3. 确保扇风机稳固地放置在平坦的地面上，防止扇风机因震动而倾倒。
4. 调整风速和角度，根据实际需要选择适宜的风速和角度。
5. 调整扇风机位置，将扇风机对准需要进行通风的区域。
6. 在操作扇风机反风之前，确保操作人员已经清楚理解并掌握了操作方法，并进行了相关的培训。
7. 操作人员应站在扇风机背后，远离扇叶，以免发生危险。
8. 将手握住扇风机握把，用力将扇风机反向拉起，直到扇风机反向，确保扇风机背后朝向操作人员。
9. 等待数秒，确保扇风机平稳后再进行后续操作。
10. 使用遥控器或调整面板上的按钮，调整扇风机的风速和角度，以满足所需通风效果。
三、操作注意事项1. 操作过程中要时刻注意自身安全，避免衣物被扇叶拖入。
2. 禁止将手伸入扇叶区域，以免发生危险。
3. 禁止将易燃、易爆物品放置在扇风机周围，以免发生火灾或爆炸。
4. 禁止在扇风机正常运行时擅自移动或停止扇风机，必要时应先关闭电源再进行操作。
5. 在操作过程中发现异常情况，如扇叶卡住、异音等，应立即停止使用并进行检修。
6. 定期对扇叶进行清洁和维护，保持扇风机的正常运行。
7. 使用完毕后，将扇风机放回原位，并关闭电源开关，以免浪费电力。
四、事故应急处理1. 如发生扇叶卡住或电路故障等无法自行处理的情况，应立即关闭电源，并报告上级进行处理。
2. 如发生火灾、爆炸等紧急情况，应立即停止使用扇风机，并按照应急预案进行处理。
3. 如有人员受伤，应立即停止使用扇风机，并及时给予伤员急救，并立即报告上级进行处理。
主通风机司机安全技术操作规程
主通风机司机安全技术操作规程（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!主通风机司机安全技术操作规程一、适用范围1、本操作规程适用于主通风机司机作业。
煤矿主通风机应知应会
主通风机应知应会主通风机按结构和工作原理分为：轴流式通风机；离心式通风机；混合式通风机。
我矿使用的为地面抽出式矿用防爆型轴流式通风机。
风机型号：FBCDZN017/2*90符号代表：F—防爆B—抽出式C—对旋D—主通风机Z—机号N017—叶轮直径2*90—配用功率风机风量：29.6-----63.1秒每立方米风压：1023-----2710 Pa(在标准进风状态下，我矿轴流式通风机按全压大小属于高压轴流式主要通风机：500 P a＜H≦5000 Pa )电机型号：YBF315M-6转速：980转/每分钟额定功率:2*90KW电压：380V/66V 电流：169/96 A扩散器型号：KFBCDZN017电机温度智能巡检仪：XCS-X16智能巡检仪共有16个测点，现用10个测点：1，2一级电机轴承温度（1测前轴，2测后轴）；3，4二级电机轴承温度（3测前轴，4测后轴）；5，6，7一级电机定子温度；8，9，10二级电机定子温度轴流式通风机的工原理：由于叶片与气流相互作用而产生压差，使空气沿轴向流动。
轴流式通风机的特点：轴流式通风机结构比较紧凑、体积小、重量轻、转速高，可以与电动机直接相连，因而传动效率高。
但其结构比较复杂，并且各个部件都装在机壳内部，因而检修维修不方便，由于其转速高，所以个别零件容易损坏，故障较多，且噪声高，需要消音设备；其特性曲线较陡，适用于阻力变化大而风量变化不大的矿井；其风量调节可以通过改变叶片安装角度、叶轮级数、叶片数和导流器等多种方法进行调节，方法简便，经济性能较好；反风比较方便，但多台并联运行时稳定性较差。
防爆门的作用：为了防止或减轻瓦斯、煤尘爆炸对出风井口设施和主要通风机可能造成的损坏。
出风井的井口，必须安装防爆设施，在立井井口安设防爆井盖。
当井下一旦发生爆炸事故时，防爆门被爆炸的气流冲击而打开，起到泄压作用以保护主通风机。
在正常情况下它是气密的，以防止风流短路。
当主通风机停运时，可以打开防爆门，以利用自然通风。
矿井反风技术讲解
①全矿井反风时总进和总回风流反向；各回采工作面同 时反风，也有可能处于风流停滞状态。
②区域性反风它可以是某一系统反风，或某一采区反风， 或若干个回采工作面反风，其余巷道系统则维持原来风流状 态或者停风。
③局部反风是专指某一工作面或巷道的反风。 救灾指挥人员应根据火灾发生的部位、灾情、蔓延情况 和实施反风的可能条什，确定采取正确的反风方式。
矿井反风的定义：
矿井反风是指当井下发生火灾或爆炸事故时，利 用预设的反风设施改变火灾烟流方向、限制灾区 范围、安全撤退受烟流威胁人员的一种安全技术 措施。 用于反风的各种设备设施叫做反风装置。 反风装置主要由反风道、闸门和慢速绞车等组成
矿井反风的目的：
是为了防止灾害事故扩大，有利于灾害事故的 处理和救护工作。救灾指挥人员应根据火灾 发生的部位、灾情、蔓延情况和实施反风的 可能条件，确定采取正确的反风方法、反风 方式、反风时间。
区域性反风时，首先打开风门A、 C，关闭风门B、D，新鲜风 流由运输大巷→风门A所处的 联络巷→轨道下山→采煤工 作面→运输下山斗风门C→总 回风巷。
• 近年来，随着矿井机械化程度的提高，开采强度 的不断加大，井下原煤运输已多采用胶带集中运 输，而胶带输送机道又多处于进风流中，巷道内 的电缆、胶带、开关及其他电器设备因质量不过 关或管理不当等原因，极易发生外因火灾。火灾 产生的大量有毒烟流能直接进入有人工作的各用 风地点，不但影响矿井的正常生产，还会造成大 量的人员伤亡和财产损失。因此，很有必要在容 易发生外因火灾的回采工作面或专用胶带输送机 道建立采区区域性反风系统。
根据以上所述，矿井进风井口、井筒、井底车场及
其内的硐室、中央石门、主进风大巷发生火灾时，
主通风机操作规程

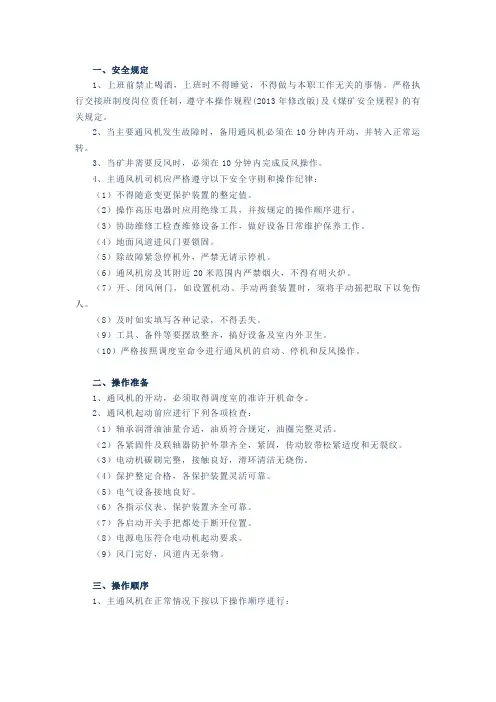

一、安全规定1、上班前禁止喝酒，上班时不得睡觉，不得做与本职工作无关的事情。
严格执行交接班制度岗位责任制，遵守本操作规程(2013年修改版)及《煤矿安全规程》的有关规定。
2、当主要通风机发生故障时，备用通风机必须在10分钟内开动，并转入正常运转。
3、当矿井需要反风时，必须在10分钟内完成反风操作。
4、主通风机司机应严格遵守以下安全守则和操作纪律：（1）不得随意变更保护装置的整定值。
（2）操作高压电器时应用绝缘工具，并按规定的操作顺序进行。
（3）协助维修工检查维修设备工作，做好设备日常维护保养工作。
（4）地面风道进风门要锁固。
（5）除故障紧急停机外，严禁无请示停机。
（6）通风机房及其附近20米范围内严禁烟火，不得有明火炉。
（7）开、闭风闸门，如设置机动、手动两套装置时，须将手动摇把取下以免伤人。
（8）及时如实填写各种记录，不得丢失。
（9）工具、备件等要摆放整齐，搞好设备及室内外卫生。
（10）严格按照调度室命令进行通风机的启动、停机和反风操作。
二、操作准备1、通风机的开动，必须取得调度室的准许开机命令。
2、通风机起动前应进行下列各项检查：（1）轴承润滑油油量合适，油质符合规定，油圈完整灵活。
（2）各紧固件及联轴器防护外罩齐全，紧固，传动胶带松紧适度和无裂纹。
（3）电动机碳刷完整，接触良好，滑环清洁无烧伤。
（4）保护整定合格，各保护装置灵活可靠。
（5）电气设备接地良好。
（6）各指示仪表、保护装置齐全可靠。
（7）各启动开关手把都处于断开位置。
（8）电源电压符合电动机起动要求。
（9）风门完好，风道内无杂物。
三、操作顺序1、主通风机在正常情况下按以下操作顺序进行：（1）启动：接到启动主通风机命令——检查碟阀是否处于正确状态——操作启动设备——启动风机电机——完成电机启动——缓缓打开碟阀，使各碟阀处于正常通风位置——完成风机启动——报告矿调度室或有关部门。
（2）停机：接到停机命令——断电停机——风机电机停转后，按规定操作碟阀——报告矿调度室或有关部门。
主通风机操作规程11063
一、主通风机司机必须经过培训、考试合格、持证上岗。
二、主通风机司机应掌握通风机的结构、工作原理、技术特征以及供电系统、控制回路、地面风道系统和各风门的用途。
三、当主通风机发生故障停机时，备用通风机必须能在10 分钟内启动，并正常运转。
四、当矿井需要反风时，必须检查防爆门、密闭门和检修门是否固定牢靠，确定其关闭情况。
并能在 10 分钟内完成反风操作。
五、反风应在矿长或者总工程师的直接指挥下进行。
六、当浮现矿井停电或者主通风机双机均无法启动时，应即将打开防爆门，并汇报调度室及上级有关部门。
七、主通风机必须每月进行一次切换。
八、启动前的操作：1 、检查各部螺栓是否紧固，蝶阀是否在正确位置。
2 、各开关柜上的转换开关是否打到正确位置。
3、检查各开关柜是否在正常位置，机电转换开关打到正转位置，蝶阀处于关闭位置。
九、运行监视：1 、监视各部声音是否正常，螺栓是否紧固。
2、监视各仪表是否正常，电压不应超过额定电压±5%，如不正常应即将向本队及机电科汇报，机电轴承温度120℃为报警温度，最高允许为130℃(从电脑上读取数据)。
3、主扇必须连续运行，任何情况下停机必须请示机电科及主管经理允许后，才允许停机，遇有特殊情况来不及请示时，可紧急停机，开启备用主扇，运行正常后必须即将汇报机电科及主管经理和相关领导。
1.送 1#高压柜：关闭先后柜门，分开接地开关，合上负荷开关，按“合闸”按钮，合闸指示灯亮，机构指示“合”闸状态， 1#变压器得电， 1#高压柜送电完成。
2.送低压进线柜 AA-1：操作主断路器，使其摇至连接位置，按“合闸”按钮，合闸指示灯亮，低压进线柜 AA-1 送电完成。
3.送抽屉式馈电柜AA-2：操作联锁手柄至连接位置，再分别操作 1#、2#变频器断路器合闸手柄至合闸位置， 1# 、2#变频器断路器合闸指示灯亮， 1#、2#变频柜得电，同时站用变柜AA-3 得电，抽屉式馈电柜送电完成。
4.站用变柜 AA-3 得电后，送柜内“1#蝶阀电源”空气开关， 1#蝶阀继电器得电。
矿井通风培训(1)
四、主要通风机附属装置 矿井使用的主要通风机，除了主机之外尚有一些附属装
置。主要通风机和附属装置总称为通风机装置。附属装置有 风硐、扩散器、防爆门和反风装置等。 1.风硐 风硐是连接通风机和风井的一段巷道，如图4-9所示。
矿井通风培训(1)
良好的风硐应满足以下要求： (1)应有足够大的断面，风速不宜超过15m／s。 (2)风硐的风阻不应大于0.0196Ns2／m8，阻力不应大于 100～200Pa。风硐不宜过长，与井筒连接处要平缓，转弯部分 要呈圆弧形，内壁要光滑，并保持无堆积物，拐弯处应安设导 流叶片，以减少阻力。 (3)风硐及闸门等装置，结构要严密，以防止漏风。 (4)风硐内应安设测量风速和风流压力的装置，风硐和主通
作轮旋转方向（u）的夹角称为叶片安装角，以θ表示。
矿井通风培训(1)
为减少能量损失和提高通风机的工作效率，还设有集 风器和流线体。集风器是在通风机入风口处呈喇叭状圆筒的 机壳，以引导气流均匀平滑地流入工作轮；流线体是位于第 一级工作轮前方的呈流线型的半球状罩体，安装在工作轮的 轮毂上，用以避免气流与轮毂冲击。
矿井通风培训(1)
l 1、通风方式 l 通风方法分为自然通风和机械通风。 l 矿井必须采用机械通风。 l 机械通风方式分为：抽出式和压入式。 l 2、通风系统 l 矿井通风系统是通风设备、向矿井各作业地点供
给新鲜空气并排出污浊空气的通风网路和通风控 制设施的总称。 l 通风系统类型分为： l 中央式、对角式和混合式。
矿井通风培训(1)
矿井通风安全工作是保护工人安全健康、促进 采矿工业高速发展的一个很重要的方面。我国《矿 山安全规程》对矿井内污蚀空气有以下规定：
l 矿内空气中氧含量不得低于20%； l 有人工作或可能有人到达的井巷，二氧化碳不得大
5采煤概论6-矿井通风
地面空气进入矿井以后就称为矿井空气。矿井空气由于受到井下 各种自然因素和生产过程的影响与地面空气在成分和质量上有不同的 特点。
1、一般地说，地面空气的成分是固定的，它主要由氧、氮、二 氧化碳三种气体组成，按体积的百分比数计为：氧—20.96%；氮— 79%；二氧化碳—0.04% 2、地面空气进入矿井后，由于受到污染，成分和性质发生了变 化：氧浓度降低，二氧化碳浓度增加；混入各种有毒、有害气体和矿 尘；空气的状态参数如温度、湿度、压力等均发生改变。 《煤矿安全规程》规定：采掘工作面的进风流中，氧气浓度不得低 于20%；采掘工作面的进风流中，二氧化碳浓度不得超过0.5%，总回风 流中二氧化碳浓度不得超过0.75%。当采掘工作面风流中二氧化碳浓度 超过1.5%，或采区、采掘工作面回风道风流中二氧化碳浓度超过1.5% 时，必须停工处理。 《规程》还规定：井下空气中一氧化碳的浓度不得 超过0．0024％ ；井下空气中二氧化硫浓度不得超过0．0005％。
离心式通风机
产生的风压高， 运转特性曲线平稳， 坚固耐用， 噪声小， 但体积大。
轴流式通风机
便于风量和风压 的调节，机体小， 但结构复杂，噪 声大，维护困难。
第二节
一、空气压力
矿井通风压力与通风阻力
表示一条水平巷道，在巷道内风 流（空气）能从A点向B点流动，是 因为A点的压力大于B点的压力，由 此可以引出两个概念，一是A点或B 点的压力，称为点压力；二是A点与 B点之间存在着压力差。 点压力：可以用绝对压力或相对压力来表示。以绝对真空为基准 进行计量的压力称为绝对压力，它衡正；以当地当时的大气压力为基 准进行计量的称为相对压力，大为正，小为负。 压力差：在矿井通风中，进风井与出风井之间存在着压力差，这 主要是由通风机形成的。习惯上称为矿井通风压力，主要是用来克服 巷道空气流动的阻力并使风流产生按照规定的风速流动的动力，其数 值可以通过计算或仪器测定得到。
22通风设备的操作PowerPointPresent.pptx
2、改变通风机的特性曲线 前导器调节法
离心式通风机
轴流式通风机
C1u 影响理论风压 HL
所以可以通过改变气流进入风机的叶 轮的角度，来改变风机特性曲线。
2、改变通风机的特性曲线 前导器调节法
