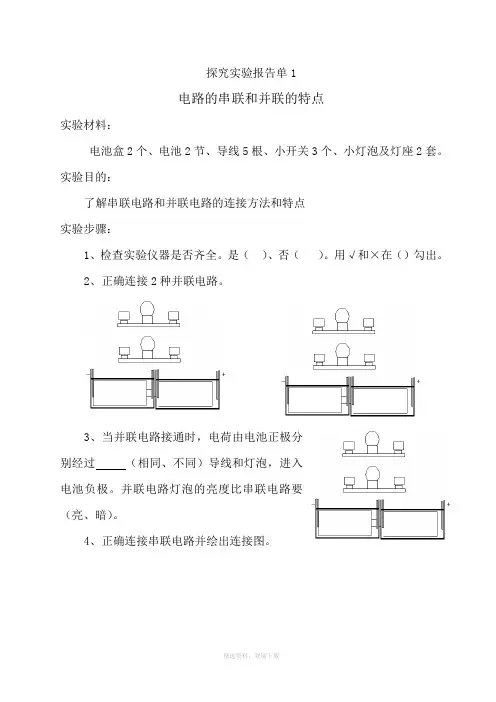

串联和并联电路实验报告单
探究实验报告单1
电路的串联和并联的特点
实验材料：
电池盒2个、电池2节、导线5根、小开关3个、小灯泡及灯座2套。实验目的：
了解串联电路和并联电路的连接方法和特点
实验步骤：
1、检查实验仪器是否齐全。是（）、否（）。用√和×在（）勾出。
2、正确连接2种并联电路。
3、当并联电路接通时，电荷由电池正极分
别经过（相同、不同）导线和灯泡，进入
电池负极。并联电路灯泡的亮度比串联电路要
（亮、暗）。
4、正确连接串联电路并绘出连接图。
5、比较当电池一定时，比较并联电路和串联电路中灯泡的亮度情况。
6、将1个小开关连接到串联电路的不同部位，打开或闭合小开关，观察电路中的灯泡是（同时亮灭、分别亮灭）。开关正确的连接位置是。串联电路中1个开关就可以控制整个电路中灯泡的亮灭。画出见图。
7、根据以下简图，将3个小开关连接
进并联电路，并分别打开和闭合小开关观
察灯泡的亮灭的情况。
8、串联电路和并联电路的特点：
并联电路特点：
串联电路特点：
家用电路采用的主要连接方式是。
