等离子体清洗
等离子清洗
射频等离子清洗原理
通过化学或物理作用对工件表面进行处理，实现分子水平的污染物去除（一般厚度为3～30nm），从而提高工件表面活性。
被清除的污染物可能有有机物、环氧树脂、光刻胶、氧化物、微颗粒污染物等，所以射频等离子清洗是一种高精密清洗。
对应不同的污染物，应采用不同的清洗工艺。
一般来说，根据选择的工艺气体不同，射频等离子清洗分为化学清洗、物理清洗及物理化学清洗。
通过以下几个反应式及图1、图2及图3对清洗方式做详细说明：
一、化学清洗:
表面反应以化学反应为主的等离子体清洗，又称PE。
例1：O2＋e－→2O※+e－O※＋有机物→CO2+H2O
图1 氧等离子体去除有机物
从反应式可见，氧等离子体通过化学反应可使非挥发性有机物变成易挥发的H2O和CO2。
例2：H2+e-→2H※+e- H※+非挥发性金属氧化物→金属＋H2O
图2 氢等离子体去除氧化层
从反应式可见，氢等离子体通过化学反应可以去除金属表面氧化层，清洁金属表面。
二、物理清洗：
表面反应以物理反应为主的等离子体清洗，也叫溅射腐蚀（SPE）。
例：Ar＋e-→Ar++2e-Ar++沾污→挥发性沾污
图3 氩等离子体表面能活化
Ar+在自偏压或外加偏压作用下被加速产生动能，然后轰击在放在负电极上的被清洗工件表面，一般用于去除氧化物、环氧树脂溢出或是微颗粒污染物，同时进行表面能活化。
三、物理化学清洗：
表面反应中物理反应与化学反应均起重要作用。
等离子清洗机工作原理
等离子清洗机工作原理
等离子清洗机是一种利用等离子体清洗表面污染物的设备。
其工作原理可分为以下几个步骤：
1.制备等离子体：清洗室内的空气或清洗介质（如去离子水）
中的气体通过电极之间的电场形成高电场强度，通过高电压放电产生等离子体。
2.等离子体清洗：产生的等离子体释放大量的电子和离子，电
子与气体中的分子碰撞并电离，形成更多的电子和离子，从而形成等离子体浓度增加的情况。
3.清洗表面污染物：等离子体中的自由电子和离子对待清洗物
体表面的污染物进行化学反应或物理碰撞，使污染物发生解离、脱附、氧化等过程，从而清洁表面。
4.去除清洗产物：清洁后的表面上会生成一些清洗产物，如氧
化物或脱附物，等离子清洗机通过加吹扫气体或其他机制来去除这些产物，以保持清洁表面。
5.结束清洗：清洗时间到达一定程度后，关闭高电场，停止电
子和离子的产生，等离子体浓度逐渐降低，结束清洗过程。
总的来说，等离子清洗机通过电离气体产生高浓度的等离子体，利用等离子体中自由电子和离子的化学和物理作用，清洗物体表面的污染物，从而达到清洁表面的目的。
等离子清洗机工作原理
等离子清洗机工作原理清洗是许多行业中必不可少的一个环节，而等离子清洗机作为一种高效、环保的清洗设备，被广泛应用于电子、航空航天、汽车等领域。
本文将详细介绍等离子清洗机的工作原理。
一、等离子清洗机的基本原理等离子清洗机是利用等离子体技术进行清洗的设备。
等离子体是一种高能量、高活性的气体状态，由电离的气体份子和自由电子组成。
等离子体能够产生强烈的化学反应和物理效应，可以有效地去除工件表面的污染物。
二、等离子清洗机的工作流程1. 工件装载：将待清洗的工件放置在清洗室内，确保工件与等离子体充分接触。
2. 真空抽气：启动真空泵，将清洗室内的气体抽出，创建真空环境。
3. 气体进入：通过进气阀，将清洗气体（通常为氩气、氩氦混合气体等）注入清洗室内。
4. 等离子体产生：通过高频电源激励清洗室内的气体，使其电离形成等离子体。
5. 清洗过程：等离子体与工件表面的污染物发生反应，将其分解、氧化或者还原，从而实现清洗效果。
6. 清洗结束：关闭高频电源和进气阀，住手气体注入。
住手真空泵，恢复大气压。
7. 工件取出：打开清洗室门，取出已清洗的工件。
三、等离子清洗机的主要组成部份1. 清洗室：用于装载工件和进行清洗过程的空间，通常由不锈钢材料制成，具有良好的密封性和耐腐蚀性。
2. 高频电源：用于产生高频电场，激励清洗室内的气体形成等离子体。
3. 进气阀：用于控制清洗气体的进入和住手。
4. 真空泵：用于抽出清洗室内的气体，创建真空环境。
5. 控制系统：用于控制整个清洗过程的参数，如清洗时间、清洗气体流量等。
四、等离子清洗机的优势1. 高效清洗：等离子体具有高能量和高活性，能够迅速分解污染物，提高清洗效率。
2. 环保节能：等离子清洗过程中无需使用溶剂或者化学药剂，减少了对环境的污染。
同时，由于清洗过程在真空环境下进行，能够节约能源。
3. 清洗效果可控：通过调节清洗参数，如气体种类、流量、清洗时间等，可以实现不同程度的清洗效果，满足不同工件的需求。
等离子清洗 原理
等离子清洗原理
等离子清洗是一种利用高能离子束清洗物体表面的技术。
其主要原理是通过电离气体，产生等离子体（即带电离子和自由电子）。
这些带电粒子能够与物体表面的污染物相互作用，并将其从物体表面解离和去除。
等离子清洗主要包含以下几个步骤：
1. 气体电离：将对物体表面污染物去除效果好的气体（如氢、氩、氧等）注入清洗室，并加入电流和高电压，使气体电离形成等离子体。
2. 等离子体生成：高能离子束通过电场加速，与气体原子或分子相互碰撞，产生新的离子和电子，形成等离子体。
3. 清洗处理：等离子束由于带有正电荷，会吸附和中和物体表面的负电荷（即污染物），从而使污染物解离并脱离物体表面。
等离子束还能通过碰撞使物体表面的残留物往往发生位移和释放。
4. 后处理：清洗结束后，等离子体失去电场加速，重新组合成气体。
物体表面可采用有效的方法对残留的污染物进行去除或处理。
等离子清洗具有高效、非接触和无损等特点，可以应用于许多工业领域，如半导体制造、航空航天等，用于清洗金属、陶瓷、玻璃等材料的表面。

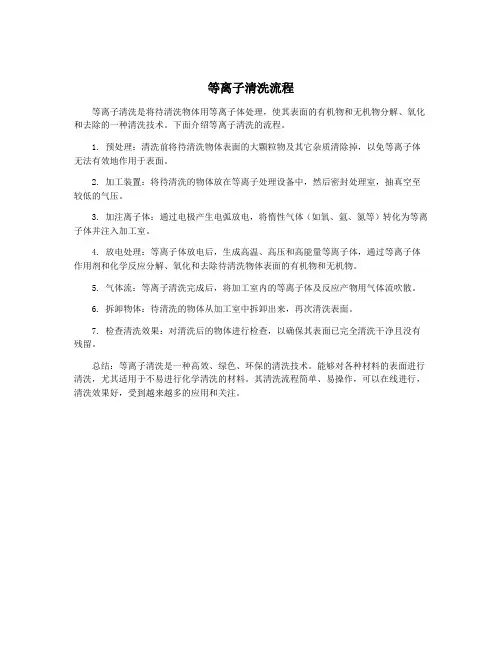

等离子清洗流程
等离子清洗流程
等离子清洗是将待清洗物体用等离子体处理，使其表面的有机物和无机物分解、氧化和去除的一种清洗技术。
下面介绍等离子清洗的流程。
1. 预处理：清洗前将待清洗物体表面的大颗粒物及其它杂质清除掉，以免等离子体无法有效地作用于表面。
2. 加工装置：将待清洗的物体放在等离子处理设备中，然后密封处理室，抽真空至较低的气压。
3. 加注离子体：通过电极产生电弧放电，将惰性气体（如氧、氩、氮等）转化为等离子体并注入加工室。
4. 放电处理：等离子体放电后，生成高温、高压和高能量等离子体，通过等离子体作用剂和化学反应分解、氧化和去除待清洗物体表面的有机物和无机物。
5. 气体流：等离子清洗完成后，将加工室内的等离子体及反应产物用气体流吹散。
6. 拆卸物体：待清洗的物体从加工室中拆卸出来，再次清洗表面。
7. 检查清洗效果：对清洗后的物体进行检查，以确保其表面已完全清洗干净且没有残留。
总结：等离子清洗是一种高效、绿色、环保的清洗技术。
能够对各种材料的表面进行清洗，尤其适用于不易进行化学清洗的材料。
其清洗流程简单、易操作，可以在线进行，清洗效果好，受到越来越多的应用和关注。

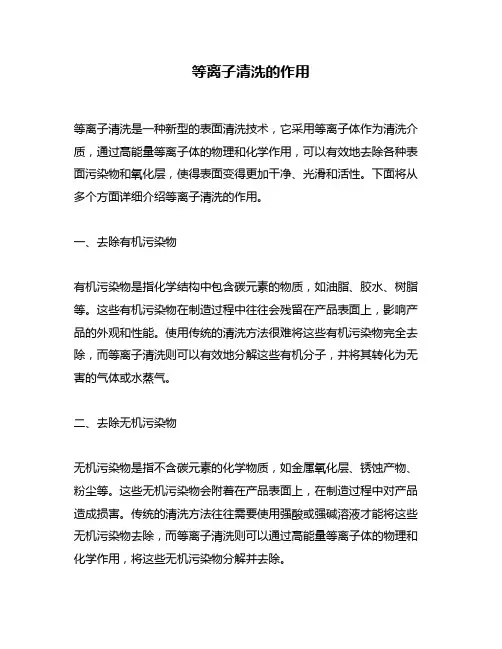

等离子清洗的作用
等离子清洗的作用等离子清洗是一种新型的表面清洗技术，它采用等离子体作为清洗介质，通过高能量等离子体的物理和化学作用，可以有效地去除各种表面污染物和氧化层，使得表面变得更加干净、光滑和活性。
下面将从多个方面详细介绍等离子清洗的作用。
一、去除有机污染物有机污染物是指化学结构中包含碳元素的物质，如油脂、胶水、树脂等。
这些有机污染物在制造过程中往往会残留在产品表面上，影响产品的外观和性能。
使用传统的清洗方法很难将这些有机污染物完全去除，而等离子清洗则可以有效地分解这些有机分子，并将其转化为无害的气体或水蒸气。
二、去除无机污染物无机污染物是指不含碳元素的化学物质，如金属氧化层、锈蚀产物、粉尘等。
这些无机污染物会附着在产品表面上，在制造过程中对产品造成损害。
传统的清洗方法往往需要使用强酸或强碱溶液才能将这些无机污染物去除，而等离子清洗则可以通过高能量等离子体的物理和化学作用，将这些无机污染物分解并去除。
三、提高表面活性等离子清洗可以有效地去除表面氧化层和其他污染物，从而使得表面变得更加干净、光滑和活性。
这种表面活性的提高可以增强产品的附着力、润湿性和耐腐蚀性，从而提高产品的质量和性能。
四、改善涂层效果在许多行业中，如汽车制造业、航空航天工业等，产品表面需要进行涂层处理。
然而，在表面存在污染物或氧化层的情况下，涂层很难附着在表面上，并容易剥落。
使用等离子清洗可以有效地去除这些污染物和氧化层，从而改善涂层效果，并提高产品的耐久性。
五、减少环境污染传统的清洗方法往往需要使用大量的有害化学品，如酸、碱、溶剂等，这些化学品会对环境造成污染。
而等离子清洗则是一种无污染、无害化的清洗方法，不会产生任何有害气体和废弃物，对环境没有任何危害。
六、提高生产效率等离子清洗具有高效、快速、自动化的优点，可以大大提高生产效率。
与传统的清洗方法相比，等离子清洗不需要进行繁琐的前处理和后处理工作，并且可以在较短时间内完成整个清洗过程。
七、广泛应用于多个领域由于等离子清洗具有高效、无污染、自动化等优点，因此被广泛应用于多个领域中。
等离子清洗参数
等离子清洗参数
等离子清洗是一种通过等离子体技术实现的先进表面清洁方法。
等离子清洗的参数包括等离子体密度、等离子体射频功率、清洗时间和清洗气体种类等。
首先，等离子体密度是指在清洗室中产生的等离子体的浓度，一般以数密度/cm³或其它密度单位来表示。
密度的选择既要保证清洗效果，又要避免对材料或设备的损伤。
其次，等离子体射频功率是控制等离子体的强度和稳定性的重要参数。
射频功率的大小直接影响等离子体的产生和维持，同时也与清洗速度和效果有关。
根据清洗需求和设备条件，需要选择适当的射频功率。
清洗时间是清洗过程中等离子体与表面反应的时间。
时间的长短会影响清洗的深度和彻底程度。
一般情况下，要根据被清洗物体的材料、污染程度和清洗要求确定清洗时间。
清洗气体种类也是影响清洗效果的重要因素之一。
常用的清洗气体有氧气、氮气和氩气等。
不同的气体具有不同的清洗机理和适用范围，选择合适的气体种类能够提高清洗效果。
综上所述，等离子清洗参数包括等离子体密度、等离子体射频功率、清洗时间和清洗气体种类等，其选择应根据清洗需求、材料特性和设备条件来确定，以达到最佳的清洗效果。
等离子清洗的原理
等离子清洗的原理等离子清洗（Plasma Cleaning）是一种利用等离子体清洁材料表面的过程。
等离子体是由气体分子或原子在高温、低压条件下电离形成的带电粒子云，它具有高能量和高反应活性，能够迅速去除材料表面的有机和无机污染物。
1.等离子体产生：等离子体可以通过两种主要方式产生。
一是直接放电，即在清洗室中建立高电压电场，引发气体电离并形成等离子体。
第二种方式是放电产生的等离子体通过腔体进入清洗室中。
2.化学反应：等离子体中的带电粒子与物体表面接触后，发生一系列的化学反应。
等离子体中的活性粒子可以捕获氧、氮、氢等气体分子生成活性气体物种，如氧原子（O）、氮原子（N）和氢原子（H）。
3.活性粒子与污染物反应：活性物种在与污染物接触时会发生吸附、解离、氧化、还原等反应。
有机污染物往往通过活性粒子的氧化作用发生分解，而无机污染物则可能在等离子体中发生解离、聚合或形成熔融态物质。
4.清洗效果：由于等离子体具有高能量和高反应活性，它能够迅速去除材料表面的有机和无机污染物，使材料表面达到清洁的状态。
清洗室中的真空环境也有利于污染物的快速扩散和去除。
等离子清洗可用于许多不同类型的材料（如硅片、金属、塑料等）的清洗和表面活性化处理。
它可以去除表面的油脂、氧化物、有机残留物和金属杂质等污染物，提高材料表面的附着力和可镀性。
此外，等离子清洗还可以在微纳加工领域用于去除光刻胶、氧化膜等，在医学和生物领域用于杀灭细菌和病毒。
总之，等离子清洗的原理是通过产生具有高能量和高活性的等离子体，活性粒子与表面污染物发生化学反应，从而迅速去除材料表面的污染物。
这种清洗方法具有高效、环保和广泛适用性的特点，广泛应用于科学研究和工业生产中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等离子清洗介绍
1 等离子体清洗的机理
等离子体是部分电离的气体，是物质常见的固体、液体、气态以外的第四态。
等离子体由电子、离子、自由基、光子以及其他中性粒子组成。
由于等离子体中的电子、离子和自由基等活性粒子的存在，其本身很容易与固体表面发生反应。
等离子体清洗的机理主要是依靠等离子体中活性粒子的“活化作用”达到去除物体表面污渍的目的。
就反应机理来看，等离子体清洗通常包括以下过程：无机气体被激发为等离子态；气相物质被吸附在固体表面；被吸附基团与固体表面分子反应生成产物分子；产物分子解析形成气相；反应残余物脱离表面。
等离子体清洗技术的最大特点是不分处理对象的基材类型，均可进行处理，对金属、半导体、氧化物和大多数高分子材料，如聚丙烯、聚脂、聚酰亚胺、聚氯乙烷、环氧、甚至聚四氟乙烯等都能很好地处理，并可实现整体和局部以及复杂结构的清洗。
等离子体清洗还具有以下几个特点：容易采用数控技术，自动化程度高；具有高精度的控制装置，时间控制的精度很高；正确的等离子体清洗不会在表面产生损伤层，表面质量得到保证；由于是在真空中进行，不污染环境，保证清洗表面不被二次污染。
2 等离子体清洗分类
2.1 反应类型分类：等离子体与固体表面发生反应可以分为物理
反应（离子轰击）和化学反应。
物理反应机制是活性粒子轰击待清洗表面，使污染物脱离表面最终被真空泵吸走；化学反应机制是各种活性的粒子和污染物反应生成易挥发性的物质，再由真空泵吸走挥发性的物质。
以物理反应为主的等离子体清洗，也叫做溅射腐蚀（SPE）或离子铣（IM），其优点在于本身不发生化学反应，清洁表面不会留下任何的氧化物，可以保持被清洗物的化学纯净性，腐蚀作用各向异性；缺点就是对表面产生了很大的损害，会产生很大的热效应，对被清洗表面的各种不同物质选择性差，腐蚀速度较低。
以化学反应为主的等离子体清洗的优点是清洗速度较高、选择性好、对清除有机污染物比较有效，缺点是会在表面产生氧化物。
和物理反应相比较，化学反应的缺点不易克服。
并且两种反应机制对表面微观形貌造成的影响有显著不同，物理反应能够使表面在分子级范围内变得更加“粗糙”，从而改变表面的粘接特性。
还有一种等离子体清洗是表面反应机制中物理反应和化学反应都起重要作用，即反应离子腐蚀或反应离子束腐蚀，两种清洗可以互相促进，离子轰击使被清洗表面产生损伤削弱其化学键或者形成原子态，容易吸收反应剂，离子碰撞使被清洗物加热，使之更容易产生反应；其效果是既有较好的选择性、清洗率、均匀性，又有较好的方向性。
典型的等离子体物理清洗工艺是氩气等离子体清洗。
氩气本身是惰性气体，等离子体的氩气不和表面发生反应，而是通过离子轰击使表面清洁。
典型的等离子体化学清洗工艺是氧气等离子体清洗。
通过
等离子体产生的氧自由基非常活泼，容易与碳氢化合物发生反应，产生二氧化碳、一氧化碳和水等易挥发物，从而去除表面的污染物。
2.2 激发频率分类：等离子态的密度和激发频率有如下关系：nc=1.2425×108v2 其中nc为等离子态密度（cm-3），v为激发频率（Hz）。
常用的等离子体激发频率有三种：激发频率为40kHz的等离子体为超声等离子体，1
3.56MHz的等离子体为射频等离子体，2.45GHz的等离子体为微波等离子体。
不同等离子体产生的自偏压不一样。
超声等离子体的自偏压为1000V左右，射频等离子体的自偏压为250V左右，微波等离子体的自偏压很低，只有几十伏，而且三种等离子体的机制不同。
超声等离子体发生的反应为物理反应，射频等离子体发生的反应既有物理反应又有化学反应，微波等离子体发生的反应为化学反应。
超声等离子体清洗对被清洁表面产生的影响最大，因而实际半导体生产应用中大多采用射频等离子体清洗和微波等离子体清洗。
