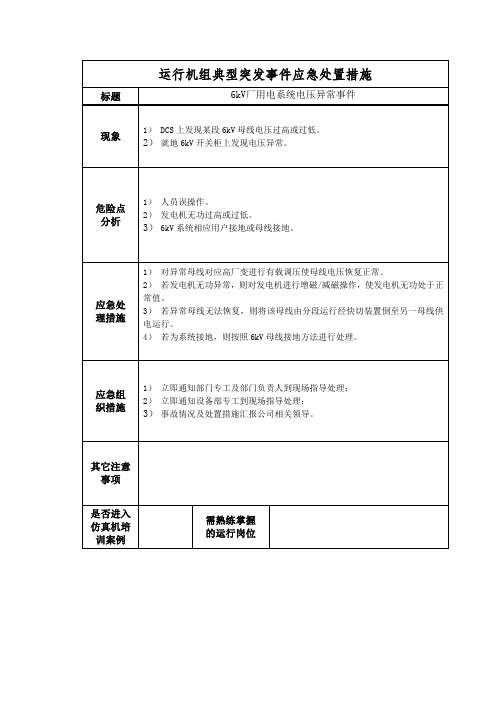

《运行机组典型突发事件应急处置措施》-6kV厂用电系统电压异常
运行机组典型突发事件应急处置措施标题6kV厂用电系统电压异常事件
现象1）DCS上发现某段6kV母线电压过高或过低。
2）就地6kV开关柜上发现电压异常。
危险点分析1）人员误操作。
2）发电机无功过高或过低。
3）6kV系统相应用户接地或母线接地。
应急处理措施1）对异常母线对应高厂变进行有载调压使母线电压恢复正常。
2）若发电机无功异常，则对发电机进行增磁/减磁操作，使发电机无功处于正常值。
3）若异常母线无法恢复，则将该母线由分段运行经快切装置倒至另一母线供电运行。
4）若为系统接地，则按照6kV母线接地方法进行处理。
应急组织措施1）立即通知部门专工及部门负责人到现场指导处理；2）立即通知设备部专工到现场指导处理；
3）事故情况及处置措施汇报公司相关领导。
其它注意事项
是否进入仿真机培训案例需熟练掌握的运行岗位。
6kV～10kV电网防雷保护现状和改进措施
6kV～10kV电网防雷保护现状和改进措施摘要：针对6kV～10kV电网可采用如下措施进行整改和治理。
提出了完善避雷器保护，因电网的主要防雷措施是避雷器，那么规范、完善避雷器的保护就非常重要。
改善电网杆塔和防雷装置的接地，提高自动重合闸的投运率，并加强中压电网的运行维护，及时排除绝缘缺陷，提高电网的耐雷水平是减少雷击跳闸率，提高供电可靠性，保证电网安全的有效措施。
关键词：避雷器工频续流电压接地保护耐雷水平1、引言6kV～10kV是我厂的主要配电网络，该网络为网状的网络结构且电网的绝缘水平较底，容易发生雷害事故。
据统计，在该电压等级的电网中，雷击跳闸事故居高不下，且经常发生配电变压器、柱上开关、刀闸被雷击损坏的事故。
虽然经过改造后状况有所好转，但在防止雷害事故，特别是防止雷电跳闸事故方面并没有跟本好转。
在雷电活动频繁的地区，雷害事故经常发生，极大地影响了电网的供电可靠性，影响了电网的安全稳定运行。
因此，对电网的防雷现状进行认真的分析和研究，找出雷害事故频发的原因并采取改进和完善措施是非常必要的。
2、中压电网防雷现状分析6kV～10kV电网，一般没有避雷线保护且线路绝缘水平较底，再加上有如蜘蛛网状的网络结构，不但直击雷能造成雷害事故，而且感应雷也能造成较大的危害。
据运行调查，在我厂电网中，雷击跳闸率占其总故障率的60%以上，且经常有柱上开关、刀闸、避雷器、变压器和套管等设备在雷电活动时损坏，有些变电所在雷电活动强烈时，6kV～10kV线路全部跳闸，极大地影响了供电可靠性和电网安全性。
雷害事故频繁主要有以下一些原因：2.1在6kV～10kV电网中，线路没有安装避雷线，主要靠安装在线路上的避雷器进行保护，而这些避雷器一般安装在变电所的出线侧或配电变压器的高压侧，线路中间缺少保护，如果线路遭受雷击，即使这些避雷器动作，线路绝缘子在较高的雷电过电压作用下也会击穿或闪络。
目前6kV～10kV电网所用的避雷器较多，既有新型金属氧化物避雷器，又有老式的碳化硅避雷器；既有带间隙的，又有不带间隙的，其额定电压，动作电压及动作后的残压有较大差异。
发电厂6kV厂用电系统微机防误系统改造三措二案模板
XX机组6kV厂用电系统微机防误系统改造三措两案编制：审核：批准：XXXX 公司20XX年 XX月XX日6kV厂用电系统微机防误系统改造三措二案一、工程概述本工程为XX发电厂xx机组6kV厂用电系统微机防误系统改造项目工程，主要工作地点为xx机组6kV开关室及主控制室区域，其工作内容包括：xx机组6kV 开关室设备前柜门、后柜门、手车操作孔和地刀操作孔五防锁具的安装；6kV母线、400V母线、厂用变压器低压侧、发电机、负荷开关和高压电缆处无线地线桩的安装；智能地线管理柜和钥匙管理机的安装及调试；XX机组6kV厂用电设备和主控制室区域无线网络的铺设及调试；五防系统和各个设备间的调试。
为使其满足现场使用需求，保证项目正常运行，特制订本“三措两案”。
二、组织措施为做好XX机组6kV厂用电系统微机防误系统改造工作，确保XX改造工作按期完成，一次启动成功，特制订XX机组6kV厂用电系统微机防误系统改造组织措施，以保证该项工作监督到位，责任落实，确保改造工作圆满成功。
（一）领导小组组长：小组成员：（二）质量进度监督小组组长：小组成员：（三）安全文明生产监督监督小组组长：小组成员：主要职责：（一）组长职责：1、在公司的授权范围内，履行施工合同，全面完成工程项目质量、工期、成本、安全文明施工等各项指标。
2、根据工程的特点，建立安全生产保证体系，搞好安全生产和文明施工，全面负责指挥协调改造工作。
3、严格执行厂内安全生产的方针及各项规章制度，保证安全生产无事故。
（二）小组成员职责：认真学习并执行厂内的各项规章制度，保证文明生产、安全生产。
听从组长和副组长的工作安排，负责具体施工过程中安装、接线、调试等各项工作。
三、安全措施为做好XX机组6kV厂用电系统微机防误系统改造工作，确保改造工作取得成功，特制订XX机组6kV厂用电系统微机防误系统改造工作安全措施，以保证改造工作监督到位，责任落实，确保改造工作圆满成功。
3.1 安全目标3.1.1 不发生人身轻伤事件。
6kV电动机系统波动分析及反事故措施
（ 栏 目主持 关梅君）
准确性 、灵敏性 、可靠性 ，缩小事故影响范围，保
证 电力 系统安全 、稳定 、可靠运行 。在 ２ ０ １ １ 已完
１ ０ ０
—
—
油气田地面工程 （ ｈ ｔ ｔ ｐ ： ／ ／ ｗ ｗ ｗ ． ｙ ｑ ｔ ｄ ｍｇ ｃ ． ｃ ｏ ｎ） ｒ
“ 过 负 荷 及 速 断 ”保 护 动 作 开 关 跳 闸 ，同 时 ８ ２ ６ ４ ７
开关 “ 限时电流速断”保护动作开关跳闸 ，所带的
二套 气 分 Ｐ １ ３ ０ ０ ６ ／ １电动 机 、二 套 Ａ Ｒ Ｇ Ｇ的 Ｐ １ ０ ２ ０ ５ ／ １
电动机 和 Ｐ １ ０ １ ０ １ ／ ２ 电动机 停机 。
压电动机的启 、停机程序进行规范和管理 ，明确要 求工艺操作人员和 电气运行值班人员之间应加强信 息沟通 ，实现信息的及时 、准确传递。该办法的实 施 ，将减少 ６ ｋ Ｖ电动机 故障对 电力系统全运 行 的水平 。 （ ５ ）通过 对 Ｚ Ｊ Ｄ ２ ０ ０ ８ 型小 电流接 地选 线 装 置设
反 时 限继 电 器更换 为微机 综合 保 护 器 ，将 小 电流接 地 选 线装 置 设 定参 数 的 电压 动作 值 由 ３ ０ Ｖ修
改为２ ５ Ｖ，将 中性 点接 地方 式 由直接接 地 系统 改 为 消弧 线 圈接地 。
关键词：电动机 ；故障；分析 ；反事故措施
ｄ ｏ ｉ ： １ ０ ． ３ ９ ６ ９ ５ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ６ － ６ ８ ９ ６ ． ２ ０ １ ３ ． １ １ ． ０ ５ ６
间产生弧光短路 ，电压降低 ，电流增大 ，开关速断
6KV高压开关柜事故原因分析及对策
6KV高压开关柜事故原因分析及对策摘要：本文针对江苏省江都水利工程管理处6kv高压开关柜的运行维护现状，探讨6kV高压开关柜运行过程中的常见事故及其产生的危害，着重分析了产生拒分、拒合、电流互感器异常、载流等事故的具体原因，参照工程日常运维过程中的相关事故处理经验，阐述针对6KV高压开关柜不同事故所应采取的具体对策和优化措施，旨在为现实提供借鉴和参考。
关键词：6kv；开关柜；事故；原因；对策江苏省江都水利工程管理处110kV变电所及江都站一、二站等都大量使用了6kV高压开关柜，作为配电系统的重要组成部分，高压开关柜承担着接受与分配电能、保护配电网其他运行设备、提高配电网运行效率与可靠性的关键性作用。
随着江都水利工程管理处现代化建设的不断深入，每年汛期对机组安全高效运行要求的不断提高，对开关柜无事故状态运行的要求也越来越高。
因此，精准定位故障位置，效率查找故障原因，高效解决6kv高压开关柜事故现象，业已成为江都水利工程管理处提高现代化、精细化管理的重要步骤。
1、开关柜拒分、拒合事故原因及其处理对策1.1事故原因开关柜拒合、拒分事故原因主要产生于工作人员的不当及不合规操作，或是对开关柜的实际运行状态检查复核缺失造的合闸电源消失、控制回路断线、合闸线圈或合闸接触器断线、转换开关或辅助触点接触不良以及传动机构连杆脱落、合闸铁芯卡涩、操作机构卡涩、部件出现移位和变形、断路器分闸后机构没有复位或是复位之后防误闭锁机构没有动作等机械故障。
开关柜拒分、拒合事故是6kV高压开关柜最常见的一种事故，很容易造成6kV母线短路、开关柜及其他带电设备负荷运行，致使设备过热甚至起火损坏。
1.2处理对策1.2.1在分合闸指示灯亮的情况下首先需进行转换开关的复合操作，确认是否是由于人员的操作失误造成的开关没有合上到位；如果开关闭合到位，接触器正常动作，就需要对合闸电源进行检查，看是否出现电源开关断开，并通过带电检查或是欧姆档检查开查看熔断器是否熔断，如若发现异常，需及时更换。
油田企业6KV配电线路故障分析及防范整改措施
油田企业6KV配电线路故障分析及防范整改措施摘要：在油井原油生产的过程中，对油田的配电线路有一个严格要求，配电线路能否正常工作直接关乎油井的生产功能。
在采油厂中经常用到的是6KV的电压，很多原因都会产生线路故障，针对油田企业在配电线路中的故障进行分析，并提出整改的措施。
关键词：油田企业；配电线路；故障；整改措施引言在油井的原油生产中，要确保油井的输配电线路能够正常工作，这将会对生产起到直接的影响，在整个配电线路中，由于其具备非常复杂的特点，很容易出现一些事故，不仅对整个生产造成一定的影响，同时还会阻碍人们的正常生活。
1油区6KV线路运行情况在原油的生产中，通常使用的是6KV的电路，一个电力线路通常要带动许多个油井，随着使用年限的增多，有些地方出现了一些老化现象，这都是由于在很长时间里通常超过正常的符合进行工作的原因，很多地方都存在着安全隐患。
这种情况下，在一些恶劣的天气中，电路会经常出现问题，大部分的绝缘器也出现了问题。
主要发生的问题有：线路接地、速断等，这使得油井经常不能够按照规定进行正常工作，造成了很多不好的影响，在最近几年，管理人员对这方面问题有所重视，在不断的线路优化、改造的过程中，故障变得越来越少。
2油区6KV配电线路组成在送电的过程中，都是经由35KV的变电站向各油田工作区输电，经由变压器、电动机。
在运送的过程中线路通常是由高压电源、隔离开关、避雷器、绝缘器具、连接金属等组成，在采油区组成6KV线路的条数是78。
36KV配电线路常见故障及原因分析3.1常见故障在对故障统计之后可以发现，故障主要集中在速断以及过电流方面。
在故障方面主要有三方面：（1）外部原因故障：环境的影响，树木、鸟窝等。
（2）机械破坏性故障：断杆和雷击等。
（3）电气故障：过电流和接地等。
在故障出现的时候，往往都是这三方面原因共同作用的结果，在电气故障中，外部原因故障和机械故障将会是最直接的原因。
3.2原因分析线路接地原因：经常会出现在大风等恶劣天气中，从很高的地方掉落下来。
6KV低电压保护和接地信号回路的改进措施
短路 的时候 ， 继电保护将出现故障 的线路或设备移 出电力系统 ，
其 切 除 可 以 由故 障 设 备 、 线路保护或者断路器来执行 。 而 当这 些
设备不能完成时可 由相邻 的设 备或者线路来辅助执行 。速动性
主要 是 指 故 障 的切 除 要 快 ． 这 样 可 以提 高 系 统 的运 行 稳 定 性 ． 并
工 作 段 进 线 开关 向 工作 段 供 电 ， 不 启 动 电 机跳 闸 回路 。 而Ｋ Ａ电压信号 、 保护用的 电压信号 。 如果某个 分变 的 ６ Ｋ Ｖ电缆发生 电压互 感器一 次侧熔 断器有 一 相或两相熔断时 ， 一 定会 出现 ３ ～ ３ ． ５ 倍 额 定 电压 的过 电 压 ， 励 磁 电流急剧 增加 。此时 Ｋ Ａ １动作 ， 其常闭点打开 ， 电机跳闸回路无 动作＿ 引 。而如果 出现供 电母线 电压 低于设 定值的现象 ， 或者是电
形两端的 电压接近于零 ，而一旦发生异 常则会使 电压继电器吸 合， 发 出接地预告信号 。
６ Ｋ Ｖ 电压 互 感 器 低 电压 保 护 系统 的 电压 接 线方 式根 据 电 力
要求 。继 电保护 主要是对 电力 系统故障和危及安全运行 的异常 工况等方面 的相关研究 。担负着保 卫电网和设备安全运行 的重 要职责 。 是保障电网安全稳定运行 的第一道防线 。 在继 电保护 的 过程 中 ， 主要 涉及到 电力 系统的保护 以及母线 、 输 电线路 、 发 电
随着 国民经济 的发展 ．电力系统在我 国社会主义 的推进 以 及经济发展 中的作用越来越突 出。 再加上近年来计算机技术 、 电
子 技 术 以及 通 信 技 术 都 有 了 迅 猛 的 发 展 ，推 动 了各 个 行 业 的发 展 和进 步 ，其 中对 继 电保 护技 术 的 发 展 也 起 到 了极 大 的促 进 作 用 ，而 与此 同时 对 电力 系 统 继 电保 护 技 术 也 提 出 了越 来 越 高 的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机厂站6kV系统零压告警事故信号的改进
【项目简介】
长期以来，变电站中微机保护装置的零流保护是功率方向零序保护，适用于双电源回路，不适用于单电源回路，在发生瞬间单相接地故障时，传统保护装置存在着一定的盲区，不能及时作出反应，会造成非接地相的电压升高，绝缘击穿，扩大事故范围，严重的影响安全效益生产，同时也造成较大的经济损失。
【工作原理】
经过研究和分析发现，原来的微机保护装置在发生瞬间单相接地故障时，不能及时的反映出来，使运行值班人员不能及时得到通知，扩大事故范围，所以，针对这一点对事故告警回路进行改进，现分析如下：
图 1
图 2
注： QS-一次隔离开关 FU1-一次熔断器 FU2-二次熔断器 UL,UN-电压互感器开口电压 U＞-过电压继电器CK-过电压继电器的一个常开点 SK-投切开关
FM-告警电铃 +KM,-KM控母电源
如图 1，电力系统中的电压互感器，第三绕组为开口三角形接法，即按B相绕组的尾端接A绕组的头，C相绕组的尾端接B相绕组头，而将A相的尾和C相的头空着，就形成开口三角形，开口处的电压是三相零序电压相加。
它的作用是检测系统短路时的零序电压，它的整定值为30V。
在电压互感器的开口三角实现零序过电压保护，正常时，三相电压平衡，开口三角感应电压为0V或者很小达到零点几伏，如果发生单相接地故障后，由于不平衡电压的作用在开口三角中感应出一定的电压，如果是可靠接地，则感应电压可达到100V，图2为二
次原理图，+KM控母电源通过投切开关SK接入过电压继电器U＞的常开接点CK，告警电铃FM一端接入-KM，一端接入常开点CK，利用这个原理，在开口三角处接于过电压继电器U＞，当开口三角电压达到此过电压继电器 U＞吸合电压值时（定值：30V），继电器U＞吸合，其常开点CK闭合，此常开点CK接入告警回路，发出系统接地故障报警信号，告诉值班人员，应立即查找故障点。
6kv电力系统电压互感器间隔
事故告警电铃
过电压继电器
改进后的高压开关柜
当中性点不接地的系统中发生单相接地时，三相用电设备的正常工作并未受到影响，因为线路的线电压无论是相位还是量值均未发生变化，因此三相用电设备仍照常运行。
但是这种线路允许在一相接地的情况下长期运行，因为如果另一相又发生接地故障时就形成两相接地短路，这是很危险的，会产生很大的短路电流，可能损坏线路设备。
所以在中性点不接地的系统中，应该装置专门的接地保护或绝缘监察系统，在发生单相接地时，给予报警信号，以提醒值班人员注意
及时处理。
按我国规程规定：中性点不接地电力系统发生单相接地故障时，允许暂时运行2小时。
运行维修人员应争取在两小时以内查出接地故障，予以排除。
小电流接地系统单相接地故障时的电压向量图
中性点不接地系统又称为小电流接地系统，发生单相接地故障时，零序电流非常小，一般的保护装置是感应不到的，故也不设置零序电流保护，但零序电压会有明显变化，装设零序电压保护就是来反映单相接地故障。
单相接地时，零序电压等于故障相电压，但方向相反。
零序电压是通过矢量和计算出来的，不存在那块高或那块低的问题，倒是零序电流是故障点最高。
如果发生单相接地故障，零序电流会超前正常故障相电压90°，故障时，零序电压刚好跟故障相反，以此类推，应是零序电流滞后零序电压90°。
正常情况下，UA+UB+UC 的向量和为0，当系统发生单相接地后，UA+UB+UC的向量和不再为0，这个不为0的值变是零序电压，通过检测该电压能够反映系统是否发生单相接地故障，这就是零序过电压保护。
【取得效果】
零序过电压告警保护的改进克服了微机保护装置的盲区，大大提高了安全生产效益，有很大的发展前途，为电力供应的安全性、可靠性、及时性提供了保障，对避免和减少工矿企业和用户的损失，保障国家财产安全和电力系统的稳定，经济运行，保障国民经济和社会发展都起到极大的作用。
【使用条件】
此改进适用于化工、石油、煤炭、热电等行业变电站6kv-35kv 系统，要求控制电源为直流220V，相对湿度不得超过80%，温度不高于+40℃，不低于-10℃。
【推广价值】
总机厂变电站安装一台微机保护装置，一台装置售价30000余元，共计30000余元，然而，不需要投入资金，只用改造时淘汰的继电器、告警电铃、开关等进行加工改进，这一点就可节省30000余元，再加上改造费用，避免停电时间，故障率低，使用安全可靠，其创造的间接经济效益和社会效益就更值得我们自豪！。
