LED显示屏生产流程与工艺
led屏幕生产工艺流程
led屏幕生产工艺流程LED屏幕是一种广泛应用于户外广告、室内电视墙、舞台背景以及展览展示等领域的电子显示设备。
下面将介绍一下LED屏幕的生产工艺流程。
首先，LED屏幕的制造开始于选材。
屏幕制造所需的材料主要有：LED芯片（发光二极管芯片）、PCB（线路板）、驱动芯片、灯珠、透镜、铜柱、塑料模具等。
这些材料需要经过严格的质量检验，确保其符合生产要求。
接下来，LED芯片进行芯片划片。
芯片划片是将大块的芯片划分成所需大小的小芯片。
这一步骤需要精确控制切割机的力度和速度，保证划出的芯片尺寸一致。
然后，将PCB上覆盖有导电粘合剂的线路板与LED芯片进行粘接。
这需要一台自动点胶机，将导电粘合剂均匀地点在PCB上，然后将LED芯片放置在粘合剂上，待粘合剂干燥后，芯片就固定在了PCB上。
接下来，进行焊接。
将LED芯片与PCB上的电路通过焊接连接起来，形成电路闭合。
这一步骤需要使用焊接设备和焊锡，将芯片上的引脚与PCB上的焊盘连接起来。
然后，进行调试和测试。
将焊接好的LED屏幕进行灯珠的安装和驱动芯片的连接，并进行开机测试。
在测试过程中，会检测LED屏幕显示效果、亮度、色彩等参数是否符合要求，以保证产品质量。
最后，进行封装和装配。
将调试好的LED屏幕进行封装，即将其放入保护壳中，保护其不受到外界的环境影响。
然后进行LED屏幕的装配，将屏幕与驱动电源、控制系统连接起来，完成整个LED屏幕的组装。
综上所述，LED屏幕的生产工艺流程包括材料选材、芯片划片、粘接、焊接、调试和测试以及封装和装配等步骤。
每个步骤都需要精确控制和严格检验，以确保生产出质量优良的LED屏幕产品。
LED显示屏生产流程及工艺要求
LED显示屏生产流程及工艺要求
LED显示屏的生产流程一般包括设计、原材料采购、表面贴装、组装和测试等步骤。
下面是LED显示屏生产流程的简要介绍：
1. 设计：根据客户需求，设计LED显示屏的整体结构和电路原理图。
2. 原材料采购：采购LED芯片、驱动芯片、电源模块、PCB板等相关材料和器件。
3. 表面贴装：将采购的元器件和芯片通过贴片机精确贴装在PCB板上。
4. 组装：将贴装好的PCB板与其他组件进行组装，包括连接线、边框等。
5. 冷焊连焊：使用焊接机将组装好的部件进行冷焊连焊。
6. 组装成型：进行外观整形，例如剪裁PCB板、安装外壳等。
7. 测试：对组装好的LED显示屏进行各项功能测试，包括亮度、颜色、显示效果等。
8. 包装和出厂：对测试合格的产品进行包装，同时进行质量检查，然后出厂。
在LED显示屏生产过程中，还需要注意一些工艺要求，例如：
1. 元器件的选择：要选择质量好、稳定性高的元器件，以
确保产品的稳定性和寿命。
2. 贴片精度：贴片机的贴装精度要求高，以确保元器件的
正确贴装。
3. 温度控制：在焊接和测试过程中，要控制好温度，避免
热损伤元器件。
4. 测试设备：使用专业的测试设备，确保对产品进行准确、全面的测试。
5. 质检标准：建立完善的质检标准，对每个环节进行检查，确保产品质量。
以上是LED显示屏的一般生产流程和工艺要求，每个企业
具体的生产流程和工艺要求可能会有所不同。
led屏生产流程
led屏生产流程LED屏幕生产流程可以大体分为以下几个主要步骤：物料采购、SMT（表面贴装技术）制程、DIP（点胶技术）制程、组装与接线、调试与测试、包装与出货。
下面我会分别详细介绍每个步骤。
首先是物料采购阶段。
在LED屏幕生产前，需要进行物料采购。
主要的物料包括LED芯片、PCB（印刷电路板）、元器件、驱动芯片等。
这些物料一般是从供应商处采购，确保其质量和安全，才能保证最终产品的品质。
接下来是SMT制程。
SMT是一种主流的电子元器件表面贴装技术。
首先，将PCB表面涂上一层焊膏，然后通过自动贴片机将焊膏覆盖的位置精确地贴上各种元器件，包括LED芯片、电阻、电容等。
贴片过程需要非常高的精确度和速度，以确保元器件与PCB连接的准确性和稳定性。
第三个步骤是DIP制程。
DIP是一种点胶技术，用于保护元器件和提高产品的稳定性。
在DIP制程中，需要将液态胶水通过自动或手动的方式施加到PCB上的元器件之间，以填充空隙并增强连接。
这样可以保护元器件不受损坏，并提高LED屏幕的耐用性和防水性能。
然后是组装与接线阶段。
在这一步骤中，需要将已经完成贴片和点胶的PCB插入到外壳或支架中，并进行线路的连接。
通常包括电源接线、信号接线等。
这一步需要非常仔细和谨慎，以避免短路和信号干扰。
接下来是调试与测试。
在这个阶段，将进行对组装完成的LED屏幕进行调试和测试。
主要包括电源测试、图像显示测试、亮度和色彩校准等。
只有通过严格的测试，才能确保产品的品质和性能达到预期标准。
最后是包装与出货。
在这个阶段，将已经完成调试和测试的LED屏幕进行包装，并准备出货。
包装过程需要注意防震和防潮，以确保产品在运输过程中不会受到损坏。
然后，将产品出货给销售渠道或最终用户。
综上所述，LED屏幕生产流程包括物料采购、SMT制程、DIP制程、组装与接线、调试与测试以及包装与出货。
每个步骤都需要高度的精确度和质量控制，才能生产出高品质的LED屏幕产品。
LED显示屏生产流程介绍
LED显示屏生产流程介绍2009-07-22 16:41:03| 分类：LED | 标签：|字号大中小订阅分类：电子行业标签：显示屏生产流程显示屏检测标准显示屏生产设备led显示教育LED显示屏主要分为户外和室内屏二种，从制作工艺分户外主要是以插灯工艺，室内以贴灯工艺之分1.插灯将LED灯插到PCB灯板上面，PCB厂家有公板卖，也可以自己设计，LED厂家采购。
现在中小型LED显示屏生产商，主要是手插灯，效率不同，大型LED显示屏生产商一般采用AI立式插件机插灯，插好的灯板，必须通过波峰焊（中型产能推荐：DW350系列，大型产能推荐：LF-DW350PC 波峰焊）进行焊接，如果驱动板在灯板的引脚面则要通过红胶贴片工艺，再插件；焊接好的灯板，通过目检，补焊，检测完成一张半成品插件灯板2.贴片将IC、电阻、电容等元器件贴到驱动板上，自动机器贴片效率高，也可以手工贴片。
室内LED贴片屏和驱动板一般是贴片工艺完成，可通半自动锡膏印刷机（LTCL-3088 ）进行红胶或锡膏印刷机到锡膏印刷，高端的LED显示屏还会配置全自动印刷机（BS-1400）和自动锡膏搅拌机（LF-180A）然后通过接驳装置（LF-100LC）拉接入贴片机（YV-100XG）或（I-PULSE M4A ）贴片，贴好的通过（LF-100LV接驳检查台接入（M8CR）无铅回流焊进行回流焊，焊接好的灯板，通过检测成半成品3.装套件将PCB灯板和驱动装入塑料套件（模壳），用排针固定。
插灯板和贴灯板一般都要有这个过程4.灌胶户外模组需要防水，在模壳灌入硅胶，装上面罩。
就是半成品模组。
灌胶一般可以通过手动和自动灌胶二种（由固化剂和树脂胶水按一定比例注入）可选购（LF-300X）型自动灌胶机，品质更有保证！灌好胶的LED模组固化后，可以进行潜水测试和振动测试5.模组老化模组老化是对LED性能的测试，一般时间是24小时。
可以制作一些活动老化车，进行模组老化，也可以固定架接老化6.箱体组装将模组组装成LED箱体，装好电源，连上电源线、网线、排线，就是成品箱体。

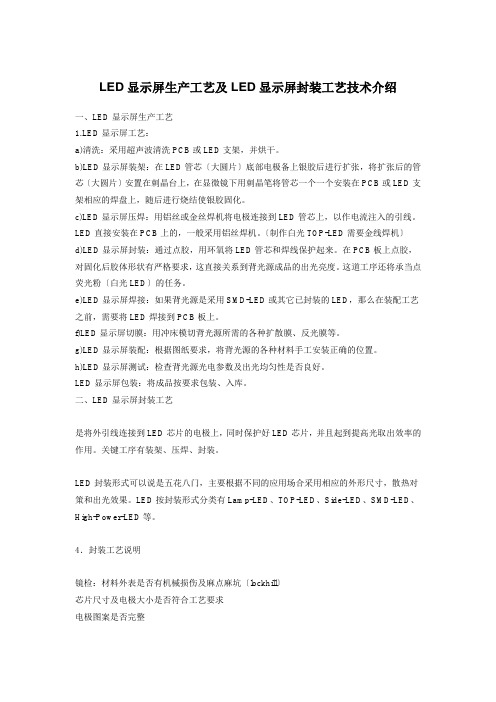

LED显示屏生产工艺及LED显示屏封装工艺技术介绍e
LED显示屏生产工艺及LED显示屏封装工艺技术介绍一、LED显示屏生产工艺1.LED显示屏工艺：a)清洗：采用超声波清洗PCB或LED支架，并烘干。
b)LED显示屏装架：在LED管芯〔大圆片〕底部电极备上银胶后进行扩张，将扩张后的管芯〔大圆片〕安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。
c)LED显示屏压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。
LED直接安装在PCB上的，一般采用铝丝焊机。
〔制作白光TOP-LED需要金线焊机〕d)LED显示屏封装：通过点胶，用环氧将LED管芯和焊线保护起来。
在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。
这道工序还将承当点荧光粉〔白光LED〕的任务。
e)LED显示屏焊接：如果背光源是采用SMD-LED或其它已封装的LED，那么在装配工艺之前，需要将LED焊接到PCB板上。
f)LED显示屏切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。
g)LED显示屏装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。
h)LED显示屏测试：检查背光源光电参数及出光均匀性是否良好。
LED显示屏包装：将成品按要求包装、入库。
二、LED显示屏封装工艺是将外引线连接到LED芯片的电极上，同时保护好LED芯片，并且起到提高光取出效率的作用。
关键工序有装架、压焊、封装。
LED封装形式可以说是五花八门，主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。
LED按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。
4．封装工艺说明镜检：材料外表是否有机械损伤及麻点麻坑〔lockhill〕芯片尺寸及电极大小是否符合工艺要求电极图案是否完整由于LED芯片在划片后依然排列紧密间距很小〔约0.1mm〕，不利于后工序的操作。
LED显示屏流程工艺
LED显示屏流程工艺1.PCB制造首先，需要制造LED显示屏所需的主控电路板(PCB)。
这个过程包括设计电路图、印制电路板、验证电路板，然后进行蚀刻、钻孔和镀铜等处理，最后检查质量并进行表面处理。
2.LED芯片制造在制造LED显示屏时，需要大量的LED芯片。
LED芯片的制造包括材料选择、材料处理、芯片制造、测试以及分级等过程。
在芯片制造过程中，需要控制各个参数以确保芯片的质量和一致性。
3.LED封装接下来，将制造好的LED芯片进行封装。
封装是将LED芯片放入塑料壳体中，并与导线连接，形成具有结构完整性和电气连接性的LED灯珠或LED模组。
4.LED模组制造在制造LED显示屏的过程中，需要将多个LED灯珠集成成LED模组。
LED模组可以是一个独立的小模块，也可以是一个大型的模块，具体取决于设计要求。
这个过程包括将多个LED灯珠进行排列组合，然后进行电气连接和机械固定等处理。
5.灯珠组装将制造好的LED模组安装在显示屏的底座上，并进行线路连接以及机械固定。
这个过程需要精确的操作和细致的调整，以确保每个LED模组的位置和角度准确无误。
6.电路连接将LED模组连接到主控电路板上。
这个过程通常涉及导线焊接、接插件连接和电路板连接等处理。
每个LED模组的电路连接需要准确无误，以确保显示屏整体能够正常工作。
7.包装和测试在制造完LED显示屏后，需要进行包装和测试。
包装通常包括安装外壳、灌注保护胶和封装标志等步骤。
测试包括亮度测试、像素测试和功能测试等，以确保显示屏的质量和性能符合要求。
8.发货和安装最后，将制造好的LED显示屏发货给客户，并根据客户的要求进行安装。
安装涉及固定支架、连接电源和调试显示效果等步骤，以确保显示屏能够正常工作并达到预期效果。
以上是LED显示屏工艺流程的一个基本概述，实际的流程可能会因厂家和产品种类的不同而有所差异。
总体来说，LED显示屏的制造过程需要严格的质量控制和精细的操作，以确保最终产品的质量和性能符合要求。
led显示屏生产工艺流程
led显示屏生产工艺流程LED显示屏是一种高新技术产品，广泛应用于室内外场所，具有鲜艳的色彩、高亮度和长寿命等特点。
下面将简要介绍一下LED显示屏的生产工艺流程。
首先，生产LED显示屏的第一步是准备原材料。
主要包括LED芯片、PCB电路板、驱动IC、塑料灯杯及外壳等。
这些原材料需要经过筛选、检测和采购，确保质量合格，满足生产需求。
接下来是LED芯片贴片工艺。
将排序好的LED芯片贴在PCB 电路板上，通过SMT设备进行贴片，确保芯片的精准位置和贴合度。
贴片过程中需严格控制温度和湿度，防止芯片受损或发生剥离。
然后是焊接工艺。
通过回流焊接设备对LED芯片进行焊接，将其与PCB电路板连接起来，形成电路。
焊接工艺需要准确控制温度和焊接时间，确保焊点牢固可靠。
随后是驱动IC焊接工艺。
将驱动IC通过SMT设备贴在PCB 电路板上，并进行焊接，连接到LED芯片，起到驱动显示的作用。
同样，焊接过程需要精确控制温度和焊接时间。
接下来是组装工艺。
将已焊接好的PCB电路板放入塑料灯杯中，并安装外壳，形成完整的LED显示屏。
组装过程中需要注意对各部件的适配和连接，确保整体稳固和密封性能。
最后是测试和调试。
对已组装好的LED显示屏进行功率、亮度、色彩等方面的测试，在不同环境下进行调试和优化，确保其正常工作和显示效果的达到要求。
测试和调试过程需贴合相关标准和要求。
以上便是LED显示屏的生产工艺流程。
整个过程需要严格控制每个环节的质量和工艺要求，确保LED显示屏的性能和稳定性。
随着科技的不断发展，LED显示屏的生产工艺也在不断更新和改进，以满足市场的需求。
LED显示屏生产流程新
LED显示屏生产流程目录一、确定材料清单二、模组生产流程三、箱体组装老化一、确定材料清单在产品定型后，需要制作一份详细的材料清单即BOM单；在清单上需要列出整个项目需要的原材料，包括：模组的材料清单；箱体的材料清单；结构的材料清单；附属设备清单；制作一份完备的材料清单。
二、模组生产流程（一）贴片1、贴片需要的设备：钢网；印刷机；贴片机；回流焊机。
钢网：根据所要生产产品的驱动面来制作，其目的是将驱动元件固定到PCB上。
钢网有红胶和锡膏两种之分。
红胶钢网是将元件固定在板上，通过波峰焊将元件焊在PCB上。
锡膏钢网是将贴在板上的元件通过回流焊机焊接在PCB 上。
通过红胶钢网印刷的PCB必须过波峰焊，而锡膏钢网印刷的PCB则不需过波峰焊。
钢网的厚度一般是：红胶0.18MM,锡膏0.15MM印刷机：将红胶或则锡膏均匀涂在PCB上，在印刷时注意：钢网和PCB之间需良好接触压紧；印刷表面要保证厚度均匀。
贴片机：将电子元件贴在PCB上。
在贴片时需注意：元件的方向和极性；元件的管脚要和焊盘封装管脚对齐；回流焊机：将贴在PCB上的元件固定在板上。
红胶和锡膏在印刷时都是半固态状。
通过回流焊，使红胶凝固，将元件黏在PCB上；而锡膏通过回流焊可以熔化，从而将元件焊接在PCB上。
在过回流焊焊时需注意：各温区温度的设置；回流焊各温区时间的设置；（二）插件将LED按照PCB封装极性插在PCB上的过程称为插件。
插件过程需要注意以下几点：防静电：静电对LED的损坏是显而易见的，整个生产拉需良好接地，插件人员必须佩带有线防静电环；LED极性：LED在未切脚前长脚是正极，断脚是负极，但切脚之后，灯脚都是一样长，所以不能从灯脚判断正负极。
而灯杯也不能确定就是负极，对于一些反电极的LED，有灯杯的一端是负极。
所以为了保险，需要技术员在插灯之前测量好极性，再告知员工极性。
（三）、波峰焊波峰焊需要的设备；产品夹具；波峰焊机：波峰焊是显示屏生产中一个非常重要的过程，需要注意以下几点：夹具和PCB的配套性：夹具的制作必须和产品的孔位一直，在过完波峰焊时才能保证灯的垂直度。
LED显示屏生产流程图(聚彩芯)
LED显示屏生产流程图一、SMT（贴片）1．物料检验------------检查物料的用量、规格、型号、品质、性能是否符合要求2．刷锡膏（红胶）---------锡膏解冻、拌匀，钢网调校、锡膏印刷、检查膏面均匀对整3．贴元件（手工贴片）------先贴小件后大件，注意位置、型号、方向、极性、整齐度4．检贴面(QC)--------无错件、错极、漏件、错位，锡膏均匀着附好，元件高低平整对齐5．过回流焊------调温、调速、放板、接板，板要平拿轻放，检查锡面、保养机器6．执锡面（胶面）--------执连锡、堆锡、少锡、虚焊、斜焊、脱焊，修错补漏二、DIP（插件）1．剪灯脚------调行灯槽、刀位、速度，分档、分类、明标签，机器接地，注意防静电2．贴胶纸------盖贴手工焊盘、螺丝孔位3．插件（手工插灯）-------注意PCB方向，灯颜色、极性、位置，注意防静电4．检插面(QC)------无错向、错位、错极、错色、高低灯，注意防静电5．上夹板--------夹班定位，注意方向、无斜灯、偏灯、高低灯、漏夹灯，注意防静电6．过波峰焊------调炉温、7．执锡面三、后焊（手工焊接）1．压灯2．插附件3．焊接4．检板面(QC)四、测试1.配信号卡2. 测直观工艺3.测墨色4.测信号5.测光色6.测防震7.板老化五、灌胶1．喷防护漆2．套底壳3．打螺丝4．校灯5．检灯面(QC) 6．配胶7．灌胶8．晾胶9．整灯10．上面罩11．修外观12．检模块(QC)六、总装1．压排线2．配电线3．拼附件4．拼模组5．检箱面6．拼电源7．上线材8．检箱体（QC）9．试防水10．整屏拼接11．检屏面（QC）七、调试1．配连接2．配系统3．配供电4．配通讯5．调設置6．调信号7．调光色8．试参数9．屏老化10．总检(QA)八、包装1．整洁2．内包3．装箱4．打包5．标识（IPQC）6．入库另：结构制作人：秦军。
LED显示屏生产工艺流程
LED显示屏生产工艺流程LED显示屏除了信息传达等方面有得天独厚的优势外，它同LED护栏管、LED洗墙灯、LED投光灯、LED水底灯、LED埋地灯以及LED点光源等还具有装饰照明的作用，尤其是在现代生活中，LED显示屏不仅是科技实力的展现，更为城市增添了巨大的时尚魅力，据华庆光电LED显示屏专家介绍，在现在生活中，几乎所有高档场合都在使用LED显示屏为大家提供信息指导，而LED显示屏在重大赛事、娱乐活动节目中更是风头难挡。
LED显示屏除了有一流的技术支撑外，其生产工艺也会对显示屏质量产生很大影响。
因此在生产加工LED显示屏时需要严格遵守相关工艺流程。
第一、LED显示屏插灯工艺，把不同颜色的二极管灯插入PCB板孔中，构成像素点。
常说的像素间距就是相邻像素间的距离，分辨率就是单位面积内灯的数量。
在为LED显示屏插灯时要注意灯的方向，正负极不要插反，不要少植、错植，并且需查看二极管本身有无问题，进行QC检测等。
第二、焊锡，机器过锡，检看是否有掉灯的，是否有虚焊等情况，切角，中间个别个打倒以便于后边焊接驱动板。
第三、LED显示屏塑料框架的安装，首选需要剪板，然后将做好的灯板与框架套牢，打好螺丝；LED 显示屏驱动板生产工艺流程依次是SMT贴片，驱动排线接头、电源接触头的焊接、电容的焊接、V线与U 线焊接。
第四、在焊接灯板与驱动板，将驱动板插入灯板中，用锡丝焊好，然后进行QC检测。
华庆光电大功率LED专家介绍，LED显示屏生产工艺流程要求非常严格精细，以上只是部分流程，华庆光电将继续为大家介绍LED显示屏校板、检测、固定灯板、上架箱体等等流程。
LED显示屏的生产工艺直接影响着产品的质量和性能，尤其是在LED护栏管、LED洗墙灯、LED投光灯、LED水底灯、LED埋地灯、LED日光灯等新型节能环保装饰照明灯具大行其道的今天，LED显示屏更应该不断创新技术，完善生产流程，生产出优质高效的LED显示屏产品，在快速发展的LED产业中抢占市场，并引领显示屏市场发展潮流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED显示屏第一品牌【浩博光电】告诉您深圳LED显示屏生产流程与工艺：
1、插灯：把不同颜色的二极管灯插入PCB板孔中，构成像素点。
常说的像素间距就是相邻像素间的距离，分辨率就是单位面积内灯的数量。
2、焊锡：a.机器过锡b.检看是否有掉灯的c.是否有虚焊的d.切角e.中间个别个打倒
3、塑料框架的安装：a.剪板b.将做好的灯板与框架套牢c.打好螺丝
4、灯板与驱动板的焊接：a.将驱动板插入灯板中b.用锡丝焊好c.QC检测
5、校板：a.用挡板排齐灯b.用灯罩固定好c.QC检测，取下罩子
6、检测：a.接入排线检看是否有不亮的灯b.用万能表测出原因，解决
7、固定灯板：a.用螺丝固定间隔框b.灌胶c.盖灯罩d.打螺丝固定e.套上皮圈
8、上架箱体：a.模组固定在箱体上，从下到上b.上排线，联接c.上电路接线，正红黑负d.上电源线，红蓝绿对应正负地e.塑料带卡住
9、测试，电脑调试，老化。
