暗配热镀锌钢管敷设技术交底
镀锌钢管敷设工艺技术交底书
五：质量要求
1、镀锌钢管暗敷设要按设计图要求及相关规范施工
4）稳固盒要求发浆饱满、平整、稳固、坐标正确。
5）现浇混凝土板墙固定盒箱加支铁，固定盒箱口与墙面一致垂直、平齐、最大凹进深度10mm。
6）现浇砼板内将盒子堵好随底板钢筋固定牢，管路配好随土建浇灌施工同时完成。
3、管路敷设连接
管路连接
1）管箍丝扣Leabharlann 接，套丝不得有乱扣现象，管箍必须使用通丝管箍，拧好管箍后管口应对严，外露丝应不多于2扣。
（1）、冷煨法
一般管径为20mm及其以下时用手扳煨管器煨管，先将管子插入煨管器，逐步煨出所需弯度。管径为25mm及其以上时使用液压煨管器。即先将管子放入模具，然后扳动弯管器压杆，煨出所需弯度，用液压弯管器时模具要配套，管子的焊缝应在正反面。
（2）、热煨法
首先炒干沙子，堵住管一端，将干砂灌入管内，用手锤敲打至沙子灌实。将另一端管口堵住，放在火上转动加热烧红后煨成所需弯度，随煨弯随冷却。要去管子的弯曲处不应褶皱，裂缝。弯扁程度不应大于管外径1/10。
无弯时为45米
有一个弯为30米
有两个弯为20米
有三个弯为12米
2）管路垂直敷设时
50㎡及以下为30米
70-95㎡时为20米
120-240㎡时为18米
跨接接地线
钢管暗配跨接地线有两种方式，多股铜线跨接和钢筋跨接两种。1)多股软铜线跨接
25mm以下钢管宜采用多股铜线跨接，首先把跨接长度确定做焊锡处理后用专用型号接地卡固定在需跨接处。
镀锌管敷设交底
(9)后砌隔墙配管
后砌隔墙上的开关、插座盒在结构施工时可先将配管敷设至准确位置后倾斜出结构混凝土面，待装饰工程施工时随隔墙施工二次接短管安装到位。在后砌隔墙墙体上安装接线盒时，先用油漆在设计规定的位置上画好接线盒的安装地点，然后进行固定点周围的剔洞、切割和加固，处理管端头，安装进盒配件，固定接线盒、铁管，并根据配管材质不同，加接接地跨接线并作好防腐处理，然后用高标号砂浆或金属螺栓固定，安装后保证管入盒深度不超过3mm，并用塑料管堵或塑料护口保护电气预埋管管口。具体做法见图10：
（3）管子套丝：
采用套丝板、套管机，根据管外径选择相应板牙。将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力，不得过猛，随套随浇冷却液，套丝不乱不过长，清除渣屑，丝扣干净清晰。管径20mm及其以下时，应分二板套成；管径在25mm及其以上时，应分三板套成。
（4）盒、箱位置：
根据设计图纸要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。
1、各层水平线和墙厚度线弹好，配合土建施工。
2、现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
3、随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。
四、工艺流程
1、暗管敷设工艺流程：
2、暗管敷设基本要求：
（1）敷设于多尘和潮湿场所的管路、管口、管子连接处均应作密封处理。
（2）暗配管路宜沿最近的路线敷设并应减少弯曲：埋入墙或混凝土内的管子，离表面的净距不应小于15mm；消防管路离表面的净距不应小于30mm。
（3）进入落地式配电箱的管路，排列应整齐，管口应高出基础面不小于50 mm。
（4）埋入地下的管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。
02-镀锌钢管工程技术交底

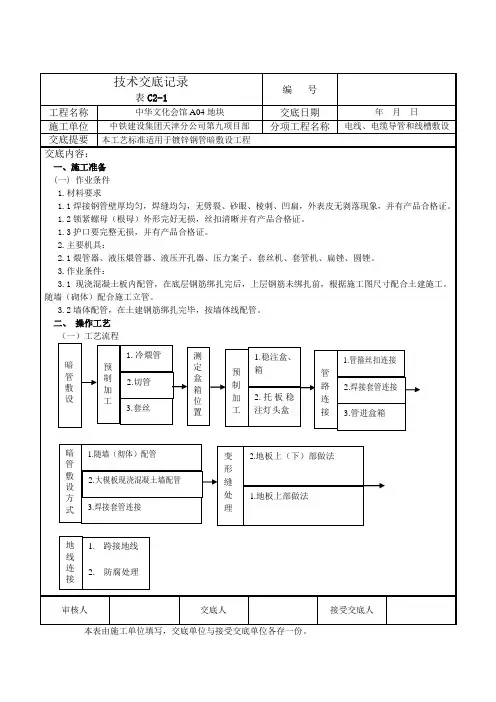

技术交底记录表C2-1编 号工程名称中华文化会馆A04地块 交底日期年 月 日 施工单位中铁建设集团天津分公司第九项目部 分项工程名称 电线、电缆导管和线槽敷设交底提要 本工艺标准适用于镀锌钢管暗敷设工程 交底内容： 一、施工准备(一) 作业条件 1.材料要求1.1焊接钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺、凹扁，外表皮无剥落现象，并有产品合格证。
1.2锁紧螺母（根母）外形完好无损，丝扣清晰并有产品合格证。
1.3护口要完整无损，并有产品合格证。
2.主要机具：2.1煨管器、液压煨管器、液压开孔器、压力案子、套丝机、套管机、扁锉、圆锉。
3.作业条件：3.1现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸配合土建施工。
随墙（砌体）配合施工立管。
3.2墙体配管，在土建钢筋绑扎完毕，按墙体线配管。
二、 操作工艺 （一）工艺流程审核人 交底人 接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。
暗 管敷设预制加工1.冷煨管2.切管3.套丝测定盒箱位置预制加工1.稳注盒、箱2.托板稳注灯头盒管路连接1.管箍丝扣连接2.焊接套管连接3.管进盒箱暗管敷设方式1.随墙（彻体）配管2.大模板现浇混凝土墙配管3.焊接套管连接变形缝处理1.地板上部做法2.地板上（下）部做法地线连接1. 跨接地线2. 防腐处理编号表C2-1工程名称中华文化会馆A04地块交底日期年月日施工单位中铁建设集团天津分公司第九项目部分项工程名称电线、电缆导管和线槽敷设交底提要本工艺标准适用于镀锌钢管暗敷设工程（二）暗管敷设：2.1 基本要求：暗配管应沿最近的路线敷设并减少弯曲，埋入混凝土内的管子，离表面净距不小于15mm.2.2预制加工：根据施工图，加工好各种盒、箱、管弯。
钢管煨弯采用冷煨法，管径在20mm及以下的，用手动煨管器，先将管子插入煨管器，均匀用力，逐步煨出所需弯度。
管径在25mm以上的，用液压煨管器，煨出所需弯度。
热镀锌钢管配管技术交底记录2011.10.10
技术交底记录共5页第 1页工程名称福建万达商业建筑（K3-2)施工单位中建7局建设工程有限责任公司交底内容：套接紧定式钢导管配管、开关插座、灯位盒安装技术交底。
1．施工依据1.1建筑施工图、电气设计施工图和有关设计变更、工程洽商记录。
1.2〈〈建筑电气安装工程施工质量验收规范〉〉（GB50303-2002）。
1.3建筑电气工程施工工艺标准（ZJQ00-SG-006-2003）。
2．施工准备2.1熟悉电气设计施工图纸资料，弄清设计图中的内容，了解图纸提出的施工要求。
2.2做好施工机具的准备，检修施工设备—对电钻、弯管机、切割机、电焊机等设备进行检查，确保电器设备完好，满足施工作业要求。
2.3做好材料的准备，对所使用的材料进行检验：镀锌管表层完整，无剥落现象，有制造厂厂标，外壁光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准；铁制灯头盒、开关插座盒、接线盒等，盒壁厚度应不小于 1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线连接孔齐全；。
2.4施工前认真听取施工技术人员的技术交底，弄清技术要求，技术标准和施工方法。
2.5作业条件（1）暗管敷设a．各层水平线和墙体厚度线已弹好，配合土建施工。
b．预制混凝土板上配管时，在做好地面以前弹好水平线。
c．现浇混凝土板内配管，在底层钢筋绑扎完后、上层钢筋未绑扎前，根据施工图尺寸和位置配合土建施工。
d．随墙(砌体)配合立管施工。
(2)明管敷设a．配合土建结构安装好预埋件、预留洞工作。
b．采用剔注法固定支架，应在抹灰前进行；采用膨胀螺栓固定支架，应在抹灰后进行。
c．配管应在土建喷浆、刷漆后进行。
2.6材料要求(1) 套接紧定式钢导管管材、连接套管及附件应采用同一金属材料制作，管材、连接套管及附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。
(2)使用的管材、连接套管、螺钉及其附件，安装前应进行外观检查，符合下列规定：A．型号、规格符合设计要求，管材表面有明显、不脱落的产品标识；B、金属内、外套管及其金属附件内、外壁镀层均匀、完好，无剥落、锈蚀现象；C管材、连接套管及其金属附件内、外壁表面光洁，无毛刺、飞边、沙眼、气泡、裂纹、变形等缺陷；E．管材、连接套管及其金属附件壁厚均匀，管口边缘平齐、光滑；F．连接套管的长度不小于管外径的2～3.5倍；G．连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢管管壁厚度一致；交底人接受交底负责人日期本表有施工单位填写，交底单位与接受交底单位各存一份技术交底记录施表7.2 共5页第2页工程名称晋江世茂人工湖商业建筑（K3-2)施工单位中建三局建设工程有限责任公司交底内容：H．紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针坚固，旋转螺钉脱落的“脖颈”尺寸准确。
钢管暗敷设技术交底
技术交底工程名称华申名都1#、2#、3#、3A#、5#楼住宅楼及地下车库施工单位沈阳顺天建设集团有限公司工程名称华申名都1#、2#、3#、3A#、5#住宅楼及地下车库分部分项工程管线敷设施工单位沈阳顺天建设集团有限公司施工部位基础、主体交底内容：本工程所有电线管路敷设全部采用镀锌钢管。
1、施工准备（1）材料要求1）钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求。
2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。
3）钢管的长度的偏差是否在允许范围内，即全长允许偏差在20mm。
4）钢管的弯曲度是否在允许范围内，每米不大于3mm。
5）切口应垂直、无毛刺，切口斜度不应大于2º。
焊缝应整齐，无缺陷。
6）管箍：大小应符合国家规范要求，丝扣清晰、均匀，不乱扣，镀锌层均匀，无剥落、无劈裂，两端光滑无毛刺。
7）锁紧螺母：尺寸符合国家标准要求，外层完好无损，丝扣清晰、均匀、不乱扣、镀锌层均匀。
8）盒、箱：铁制盒、箱的大小尺寸以及壁厚应符合设计及规范要求，无变形，敲落孔完整无损，面板的安装孔应齐全，丝扣清晰，面板、盖板应与盒、箱配套，外形完整无损且颜色均一，无锈蚀等现象2、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、压力案子、工具袋、电工常用工具等。
3、作业条件（1）配合土建结构施工时，结合建筑施工图，按电气管线布置图弹出水平线和墙厚度线。
确定盒箱与管路。
（2）配合土建结构施工时，大模板，滑模板施工砼墙，在钢筋绑扎过程中预埋套盒及管路，同时办理隐检。
（3）根据土建图纸标出墙的位置确定配管甩出的管头。
（4）砌体施工过程应及时准确地将布线配管随墙预埋好。
4、电气管线（预埋）敷设（1）管路的切断配管前根据图纸要求的实际尺寸将管线切断，切断管路使用砂轮锯或钢锯, 注意锯出的管口应平齐,不得有斜口。
锯断后应清除管口毛刺。
（2）煨管对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制,可用脚踩住钢管的一端然后扳动弯管器,逐步弯出所需要的弯度。
施工技术交底记录热镀锌钢管
施工技术交底记录工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：湘质监统编 施2002—11④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
施工技术交底记录工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：湘质监统编 施2002—11④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
施工技术交底记录工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：湘质监统编 施2002—11④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
施工技术交底记录工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有湘质监统编 施2002—11编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
施工技术交底记录工程名称：华远·华中心五期（6号楼） 施工单位：中建二局安装工程有限公司 编号：湘质监统编 施2002—11④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
技术交底(JDG钢管暗敷设)
3）管路应敷设在主龙骨的上边，管入箱、盒必须煨灯叉弯。。
4）管路固定点的间距为1500mm。受力灯头盒应用吊杆固定，在管入盒处及弯曲部位两端150～300mm处加固定卡子固定。
5）吊顶内灯头盒至灯位可采用金属可挠导管过度，长度不宜超过1000mm。吊顶各种箱、盒的安装，箱、盒口的方向应朝向检查口
6、管路连接：
吊顶内管路敷设：
（1）配合建筑结构进行预埋件、预留孔洞工作。
（2）单独支撑、吊挂的管路，在吊顶龙骨安装进行施工；敷设在吊顶主龙骨上的管路，配合龙骨安装进行施工。
（3）内部装修施工时，配合土建做好吊顶灯位及电气器具位置样图，并在顶板或地面弹出实际位置。
后砌墙上配管，要与土建密切配合，作好相关预留孔洞的管线槽，以免日后剔凿现象发生。
3）剔槽孔：砖墙或砌体墙需要剔槽时，应在槽两边弹线，用快錾子剔。槽宽及槽深均以比管外径大10mm为宜。
4）管子切断：采用钢锯切管，将需要切断的管子长度量准确后再锯管，断口处平齐不歪斜，管口刮铣光滑、无毛刺，管内铁屑除净。
5）稳注箱、盒：根据施工管路的要求，加工箱、盒时注意引出管的定向。砖墙、砌体墙的箱、盒，用强度不小于M10的水泥砂浆稳住，灰浆应饱满、平整、牢固、坐标正确。
管道敷设技术交底
管卡间最大距离（ ） 管卡间最大距离（m） 壁厚＞刚性钢导管 支架或沿墙明敷 壁厚≤刚性钢导管 刚性绝缘导管 1.5 2.0 2.5 2.5 — 2.0 3.5 — 2.0
1.0 1.0
1.5 1.5
2.0 1.5
二、镀锌钢管敷设
2、钢管的总体要求 、
管路敷设应尽量减少接线盒,只有在管路较长或有弯曲时 管入盒 管路敷设应尽量减少接线盒 只有在管路较长或有弯曲时(管入盒 只有在管路较长或有弯曲时 处弯曲除外)才允许加装接线盒或放大管径 才允许加装接线盒或放大管径。 处弯曲除外 才允许加装接线盒或放大管径。管路水平敷设时接 线盒间距应符合下列要求: 线盒间距应符合下列要求 无弯管路,不超过 不超过30m； 无弯管路 不超过 ； 两个之间有一个弯时,不超过20m； 两个接线盒之间有两个弯时,不超过 不超过15m； 两个接线盒之间有两个弯时 不超过 ； 两个接线盒之间有三个弯时,不超过 不超过8m。 两个接线盒之间有三个弯时 不超过 。 由于钢管丝扣连接的部位不同,管端套丝长度也不相同 管端套丝长度也不相同。 由于钢管丝扣连接的部位不同 管端套丝长度也不相同。用与接 线盒、配电箱连接处的套丝长度不小于管外径的1.5倍；用在管 线盒、配电箱连接处的套丝长度不小于管外径的 倍 与管相连接部位时，套丝长度不小于管接头长的l/2加2～4扣 与管相连接部位时，套丝长度不小于管接头长的 加 ～ 扣 。
二、镀锌钢管敷设
2、钢管的总体要求 、
暗配的导管，埋设深度与建筑物、 暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于 15mm；明配的导管应排列整齐，固定点间距均匀。安装牢固 ；明配的导管应排列整齐，固定点间距均匀。 在终端、弯头中点或柜、 盘等边缘的距离150～ ；在终端、弯头中点或柜、台、箱、盘等边缘的距离 ～ 500mm范围内设有管卡，中间直线段管卡间的最大距离应符 范围内设有管卡， 范围内设有管卡 合表14.2.6的规定。 的规定。 合表 的规定
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Xx工程
施工技术交底记录
6 卷尺 把 2
7 记号笔 支 10
8 机械黄油 桶 10
9 防锈漆 桶 5 10 银粉漆 桶 5 11 液压弯管机 台 2 12 红外线放线仪
台 1 13 脚手架 个 2 14 电锤 把 2 15 电钻 把 2 16 螺丝刀 把 10 17 绝缘胶布 卷 50 18 三级配电箱
台 1 19
滚筒
把
5
二、施工工艺
1、施工工艺流程图
2、操作工艺 a 、预制加工
本次工程用热镀锌钢管间的连接均采用丝接，具体方法为：利用热镀锌管束将钢管进行连接，不得进行焊接。
1．钢管煨弯：钢管弯曲部分使用液压煨弯器进行预制，钢管弯曲半径，明敷设不得小于该管直径的6倍，暗敷设不得小于该管直径的10倍。
具体方法见《热镀锌
施工准
预制加
确定固定点位
钢管敷设、连接
地线跨接
防锈处理 成品、半成品保护
证无毛刺，要求一管一孔，不得开长孔。
严禁用电焊、气焊开孔，并应刷防锈漆。
管口进入接线盒后，管口应用螺母锁紧，露出锁紧螺母的丝扣为2-4 扣。
两根以上管进入盒、箱要长短一致，间距均匀、排列整齐。
钢管或普利卡管与接线盒连接大样图：
6．热镀锌钢管与接线盒连接示意图如上图所示，要求钢管横平竖直，连接牢固，管口套橡胶护口，以防管口割伤电线，造成短路。
多根钢管排列示意图如下：
7．明配钢管应排列整齐，固定点的距离应均匀，间距符合规定要求。
8、管卡间最大距离符合下表要求：
敷设方式导管种类
导管直径（mm）
15
～20
25
～32
32
～40
50
～65
65以
上
管卡间最大距离（m）
支架或沿墙明敷壁厚≥2mm刚性刚导
管
5 2.0 2.0 2.5 3.5
壁厚≤2mm刚性刚导
管
1.0 1.5
2.0 ——
刚性绝缘导管 1.0 1.5 1.5 2.0 2.0
9、钢管进入接线盒及配电箱时，管口露出盒（箱）应小于5mm。
明配管应锁螺母固定，露出锁紧螺母的丝口为2～4扣。
10、钢管与设备连接时，应将钢管敷设至设备内，当不能直接进入时，应在钢管出口处加保护软管段设备；在建筑物的顶棚内，必须采用金属管布线，吊顶内金属软管长度不应大于0.8米。
吊顶内分线盒至器具间的连接采用金属软管，应急照明器具采用有防火要求的金属软管。
应急回路均涂防火涂料，厚度不小于1mm。
11、钢管敷设完毕后，应穿2mm2钢丝带线，方便今后穿布线。
d、跨接地线。
