移相变压器工作原理
移相变压器工作原理
移相变压器是一种用于控制交流电路相位的设备，其工作原理如下：
1. 基本原理：移相变压器利用互感作用原理，在初级线圈和副级线圈之间加入可变的耦合电感，通过调节耦合电感的大小来改变电流的相位差。
2. 电路结构：移相变压器一般由一个主线圈（也叫主绕组）和一个调相线圈（也叫副绕组）组成。
主线圈通常与电源相连，而调相线圈则连接到负载电路。
3. 耦合电感调节：移相变压器的核心是耦合电感，通过调节耦合电感的大小可以改变主线圈和调相线圈之间的耦合程度。
当耦合电感增加时，主线圈和调相线圈之间的互感作用增强，电流的相位差会发生改变。
4. 相位调节：根据电流相位的需求，通过调节耦合电感的大小来改变主线圈和调相线圈之间的相位差。
一般来说，增大耦合电感会使电流的相位差减小（例如从90度减小到60度），而减小耦合电感会使电流的相位差增大。
5. 工作原理：当电流通过主线圈时，产生的磁场会传递到调相线圈中，引起副线圈中的电流产生。
这种电流的相位差和主线圈的电流之间的相位差是可控的，( 例如 +30度或 -30度 )。
调相电流叠加在主线圈电流上，使得总电流的相位发生改变。
总之，移相变压器通过调节主线圈和调相线圈之间的耦合电感来改变电流的相位差，从而实现对交流电路相位的控制。
移相整流变压器课件
THANKS
感谢观看
日常维护与保养
定期检查
定期对移相整流变压器进行外观检查，查看是否 有异常声音、气味或渗漏现象。
清洁与除尘
定期清洁移相整流变压器的外壳和散热器，并清 除周围的杂物和灰尘。
温度监测
使用温度计或红外测温仪定期检查移相整流变压 器的运行温度，确保其不超过规定的上限。
故障诊断与处理
异常声音与振动
如果移相整流变压器发出异常声音或振动，应立即停机检查，找 出故障原因并修复。
工作原理
移相整流变压器通过改变变压器绕组 的匝数比，将输入的交流电进行移相 处理，然后通过整流器将移相后的交 流电转换为直流电。
移相整流变压器的应用
电力系统
新能源
在电力系统中，移相整流变压器被广 泛应用于高压直流输电和灵活交流输 电系统中，用于实现电能的高效传输 和调节。
在风力发电、太阳能发电等新能源领 域，移相整流变压器可用于实现能源 的并网传输和调节，提高新能源的利 用效率。
老化迹象 注意观察移相整流变压器是否有老化迹象，如绝 缘材料脆化、金属部件锈蚀等，及时采取措施延 长其使用寿命。
06
移相整流变压器的发展趋势与展 望
技术发展趋势
高效能
01
随着电力电子技术的进步，移相整流变压器将进一步提高转换
效率，降低能源损失。
紧凑化设计
02
为了满足日益增长的需求，移相整流变压器将趋向于更紧凑的
设计，减小体积和重量。
智能化控制
03
通过引入先进的控制算法和传感器技术，实现变压器的智能化
控制，提高运行稳定性和效率。
市场应用前景
新能源领域
随着新能源发电的普及，移相整流变压器在光伏、风电等系统中 将有广泛应用。
变压器工作原理
变压器工作原理一、引言变压器是电力系统中常见的电力传输设备，它通过改变电压和电流的大小来实现电能的传输和变换。
本文将详细介绍变压器的工作原理，包括基本原理、结构和工作过程。
二、基本原理变压器的工作基于电磁感应原理，根据法拉第电磁感应定律，当一个线圈中的磁通量发生变化时，会在另一个靠近的线圈中产生感应电动势。
变压器由两个线圈组成，分别称为主线圈（也称为一次线圈）和副线圈（也称为二次线圈）。
主线圈通过交流电源供电，产生交变磁场，而副线圈则感应到这个磁场并产生电动势。
三、结构变压器通常由铁芯和线圈组成。
铁芯由高导磁材料制成，如硅钢片，以增加磁通量的传导能力。
主线圈和副线圈分别绕在铁芯上，通过绝缘材料隔离。
主线圈的匝数与副线圈的匝数决定了变压器的变比。
四、工作过程1. 电源供电：交流电源通过主线圈流过电流，产生交变磁场。
2. 磁场感应：交变磁场穿过铁芯并感应到副线圈中，产生感应电动势。
3. 电能传输：感应电动势驱动副线圈中的电流流动，实现电能的传输。
4. 变压变流：根据变压器的变比关系，副线圈的电压和电流与主线圈的电压和电流存在对应关系，可以通过改变变压器的变比来实现电压的升降。
五、变压器的工作特点1. 电能传输效率高：变压器的工作基于电磁感应，无需机械部件，电能传输效率可达到90%以上。
2. 电压变换：变压器可以实现电压的升降，通过改变变比，可以将高电压变为低电压或低电压变为高电压。
3. 绝缘保护：变压器的主线圈和副线圈通过绝缘材料隔离，可以有效保护线圈不受电击和短路等故障的影响。
4. 无功功率补偿：变压器可以通过调整变比来实现无功功率补偿，提高电力系统的功率因数。
六、应用领域变压器广泛应用于电力系统中，包括电力输配电、电力变换、电力传输和电力负载调节等领域。
同时，变压器也用于各种电子设备中，如电视机、电脑、手机等，用于将市电的高电压变为适合设备使用的低电压。
七、总结变压器是电力系统中非常重要的设备，它通过电磁感应原理实现电能的传输和变换。

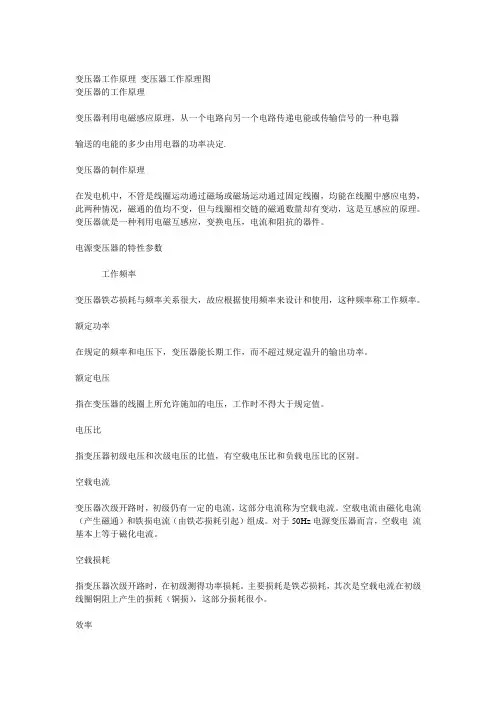

变压器工作原理 变压器工作原理图
变压器工作原理变压器工作原理图变压器的工作原理变压器利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器输送的电能的多少由用电器的功率决定.变压器的制作原理在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。
变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。
电源变压器的特性参数工作频率变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。
额定功率在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。
额定电压指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。
电压比指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。
空载电流变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。
空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。
对于50Hz电源变压器而言，空载电流基本上等于磁化电流。
空载损耗指变压器次级开路时，在初级测得功率损耗。
主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。
效率指次级功率P2与初级功率P1比值的百分比。
通常变压器的额定功率愈大，效率就愈高。
绝缘电阻表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。
绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。
变压器工作原理图原创文章："/public/tool/kbview/kid/507/cid/1"【请保留版权，谢谢！】文章出自电子元件技术网。

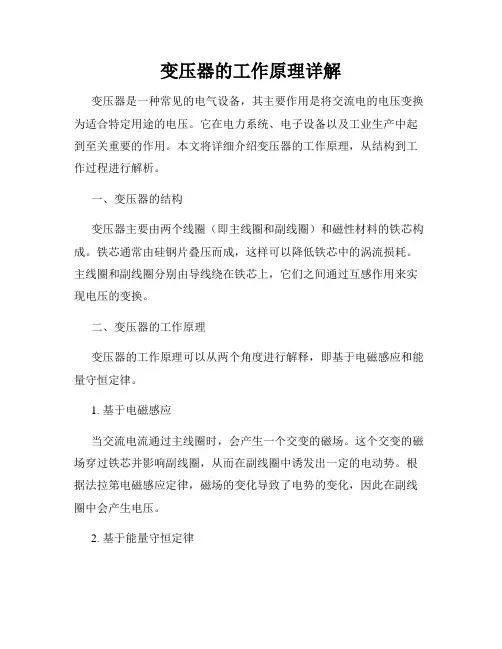

变压器的工作原理详解
变压器的工作原理详解变压器是一种常见的电气设备，其主要作用是将交流电的电压变换为适合特定用途的电压。
它在电力系统、电子设备以及工业生产中起到至关重要的作用。
本文将详细介绍变压器的工作原理，从结构到工作过程进行解析。
一、变压器的结构变压器主要由两个线圈（即主线圈和副线圈）和磁性材料的铁芯构成。
铁芯通常由硅钢片叠压而成，这样可以降低铁芯中的涡流损耗。
主线圈和副线圈分别由导线绕在铁芯上，它们之间通过互感作用来实现电压的变换。
二、变压器的工作原理变压器的工作原理可以从两个角度进行解释，即基于电磁感应和能量守恒定律。
1. 基于电磁感应当交流电流通过主线圈时，会产生一个交变的磁场。
这个交变的磁场穿过铁芯并影响副线圈，从而在副线圈中诱发出一定的电动势。
根据法拉第电磁感应定律，磁场的变化导致了电势的变化，因此在副线圈中会产生电压。
2. 基于能量守恒定律根据能量守恒定律，变压器的输入功率应等于输出功率。
当输入线圈中的电流引起磁场变化时，通过交流电路传输的功率等于电流乘以电压。
因此，输入线圈中的功率等于输出线圈中的功率，即Vin×Iin = Vout×Iout。
根据这个原理，我们可以推导出变压器的电压变换比率为Vout/Vin = Nout/Nin，其中Nout和Nin分别是副线圈和主线圈的匝数。
可以看出，变压器的主要作用是改变线圈的匝数比例，从而实现电压的升降。
三、变压器的工作过程在实际应用中，变压器通过输入线圈（即主线圈）中的电流生成交变的磁场。
这个交变磁场传导到铁芯中，再从铁芯传导到输出线圈（即副线圈），从而产生副线圈中的电压。
通过合适设计主副线圈的匝数比例，可以实现输出电压的升降。
变压器工作时，需要注意以下几点：1. 电压比例：根据需要调整主副线圈的匝数比例，以获得期望的电压变换效果。
2. 磁通耦合：为了提高能量的传递效率，主副线圈需要保持高度的磁通耦合。
这通常通过精确设计铁芯的结构和导线的布局来实现。
高压变频器移相变压器工作原理
高压变频器移相变压器工作原理一、高压变频器的基本工作原理1. 高压变频器是一种用于控制交流电机速度的装置，通过改变输入电压、频率和相位等参数来实现对电机的精准控制。
它的基本工作原理是将直流电转换为可控交流电，然后通过改变交流电的频率和相位，来控制电机的转速和输出功率。
在工业生产中，高压变频器被广泛应用于各种类型的电机驱动系统中，可以提高生产效率、节能降耗。
2. 高压变频器的工作原理可以通过以下几个方面来解释：1) 变频控制：高压变频器通过变频控制电路，将输入的直流电转换为可调节的交流电。
通过改变输出电压和频率，可以实现对电机转速的精准控制。
2) 相位控制：在变频器电路中，还需要进行相位控制，以确保输出的交流电与电机的工作要求相匹配。
通过移相器控制，可以实现电机的正反转和停止等功能。
二、移相变压器的原理及作用1. 移相变压器是高压变频器中的重要部件，其主要作用是将输入的电压进行相位移动，并将其输出到电机中，以实现电机的正常运行和控制。
移相变压器采用特殊的线圈和铁芯结构，通过控制输入输出的相位关系，来实现对电机的转速和输出功率的调节。
2. 移相变压器的原理可以通过以下几个方面来解释：1) 线圈结构：移相变压器内部包含两组或多组线圈，它们通过铁芯连接在一起。
当输入电压通过线圈产生磁场时，铁芯内部的磁通会发生变化，从而引起输出电压的相位移动。
通过改变线圈的数目和连接方式，可以实现不同的相位移动效果。
2) 控制方式：移相变压器可以采用机械控制或电子控制方式，来实现对输出电压相位的精确调节。
在高压变频器中，一般采用电子控制的方式，通过智能控制电路来实现对移相变压器的精准控制。
三、结合高压变频器和移相变压器的工作原理1. 在实际应用中，高压变频器和移相变压器通常是结合在一起使用的，它们共同完成对电机的控制和调节。
高压变频器负责将直流电转换为可控交流电，而移相变压器则负责对交流电进行相位移动，以实现对电机的转速和输出功率的调节。

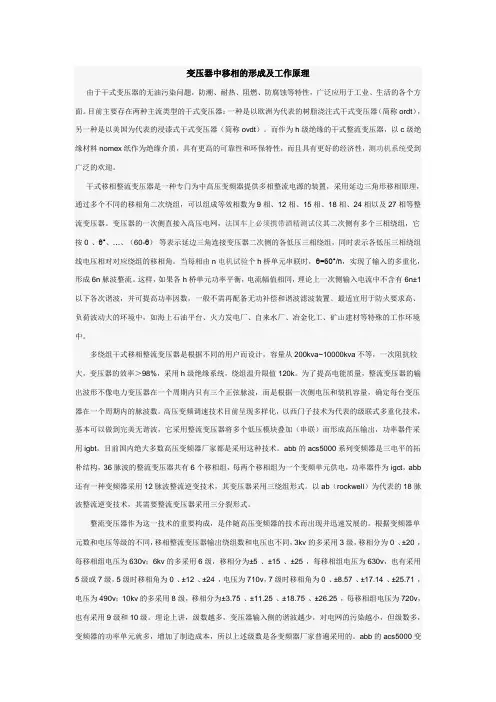

移相变压器的原理与用途
变压器中移相的形成及工作原理由于干式变压器的无油污染问题，防潮、耐热、阻燃、防腐蚀等特性，广泛应用于工业、生活的各个方面。
目前主要存在两种主流类型的干式变压器：一种是以欧洲为代表的树脂浇注式干式变压器（简称ordt），另一种是以美国为代表的浸漆式干式变压器（简称ovdt）。
而作为h级绝缘的干式整流变压器，以c级绝缘材料nomex纸作为绝缘介质，具有更高的可靠性和环保特性，而且具有更好的经济性，测功机系统受到广泛的欢迎。
干式移相整流变压器是一种专门为中高压变频器提供多相整流电源的装置，采用延边三角形移相原理，通过多个不同的移相角二次绕组，可以组成等效相数为9相、12相、15相、18相、24相以及27相等整流变压器。
变压器的一次侧直接入高压电网，法国车上必须携带酒精测试仪其二次侧有多个三相绕组，它按0°、θ°、…、（60-θ）°等表示延边三角连接变压器二次侧的各低压三相绕组，同时表示各低压三相绕组线电压相对对应绕组的移相角。
当每相由n电机试验个h桥单元串联时，θ=60°/n，实现了输入的多重化，形成6n脉波整流。
这样，如果各h桥单元功率平衡，电流幅值相同，理论上一次侧输入电流中不含有6n±1以下各次谐波，并可提高功率因数，一般不需再配备无功补偿和谐波滤波装置。
最适宜用于防火要求高、负荷波动大的环境中，如海上石油平台、火力发电厂、自来水厂、冶金化工、矿山建材等特殊的工作环境中。
多绕组干式移相整流变压器是根据不同的用户而设计，容量从200kva~10000kva不等，一次阻抗较大，变压器的效率＞98%，采用h级绝缘系统，绕组温升限值120k。
为了提高电能质量，整流变压器的输出波形不像电力变压器在一个周期内只有三个正弦脉波，而是根据一次侧电压和装机容量，确定每台变压器在一个周期内的脉波数。
高压变频调速技术目前呈现多样化，以西门子技术为代表的级联式多重化技术，基本可以做到完美无谐波，它采用整流变压器将多个低压模块叠加（串联）而形成高压输出，功率器件采用igbt，目前国内绝大多数高压变频器厂家都是采用这种技术。
变压器工作原理
变压器工作原理变压器是一种用于改变交流电压的电气设备，它通过电磁感应原理将电能从一个电路传输到另一个电路，同时改变电压和电流的大小。
变压器主要由两个线圈组成，分别是主线圈（也称为初级线圈）和副线圈（也称为次级线圈）。
变压器的工作原理可以通过法拉第电磁感应定律来解释。
法拉第电磁感应定律指出，当一个线圈中的磁通量发生变化时，会在另一个相邻线圈中产生感应电动势。
变压器利用这个原理来实现电能的传输。
当交流电通过主线圈时，它会产生一个变化的磁场。
这个变化的磁场会穿过副线圈，从而在副线圈中产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与磁场的变化率成正比。
因此，如果主线圈中的电流变化快，那么副线圈中的感应电动势就会变大。
变压器的变压作用是通过线圈的匝数比来实现的。
主线圈和副线圈的匝数比决定了输出电压与输入电压之间的关系。
如果副线圈的匝数比主线圈的匝数多，那么输出电压就会比输入电压高。
相反，如果副线圈的匝数比主线圈的匝数少，那么输出电压就会比输入电压低。
除了变压作用，变压器还具有隔离作用。
由于主线圈和副线圈之间没有直接的电连接，变压器可以将输入电路和输出电路完全隔离开来，从而提供一定的电气安全性。
变压器还有损耗，主要包括铁损耗和铜损耗。
铁损耗是由于变压器中的铁芯在磁场变化时产生的涡流损耗和磁滞损耗引起的。
铜损耗是由于主线圈和副线圈中的电流通过线圈时产生的电阻损耗引起的。
为了提高变压器的效率，减少损耗，常常采用一些措施，如使用高导磁性的材料制作铁芯，采用大截面的导线减少铜损耗等。
总之，变压器是一种基于电磁感应原理的电气设备，它通过主线圈和副线圈之间的电磁耦合实现电能的传输和电压的变换。
变压器在电力系统中起到了重要的作用，广泛应用于发电厂、变电站以及各种电子设备中。
变压器工作原理
变压器工作原理变压器是一种电气设备，用于改变交流电的电压。
它是基于法拉第电磁感应定律和电磁感应定律的原理工作的。
变压器由两个线圈组成，一个称为主线圈或原线圈，另一个称为副线圈或次级线圈。
主线圈和副线圈之间通过一个铁芯连接。
变压器的工作原理如下：1. 电磁感应定律：根据法拉第电磁感应定律，当通过主线圈的电流发生变化时，会在副线圈中产生感应电动势。
这是因为主线圈中的变化电流会产生交变磁场，而交变磁场会穿过副线圈，导致在副线圈中产生感应电动势。
2. 电磁感应定律的应用：当交流电通过主线圈时，主线圈中的电流会不断变化，从而产生交变磁场。
这个交变磁场会穿过副线圈，导致在副线圈中产生感应电动势。
根据电磁感应定律，感应电动势的大小与变化磁场的速率成正比。
3. 变压器的转换比：变压器的转换比定义为主线圈和副线圈的匝数比。
根据电磁感应定律，感应电动势与匝数比成正比。
因此，变压器可以通过改变主线圈和副线圈的匝数比来改变输出电压。
4. 磁通连续性定律：根据磁通连续性定律，变压器的铁芯上的磁通是连续的。
这意味着主线圈和副线圈之间的磁通是相等的。
根据磁通连续性定律，主线圈和副线圈的匝数比等于主线圈和副线圈的电压比。
5. 能量传递：变压器通过电磁感应的原理将能量从主线圈传递到副线圈。
当主线圈中的电流变化时，它会在铁芯中产生磁场，磁场会穿过副线圈并产生感应电动势。
这个感应电动势会导致副线圈中的电流流动，从而将能量从主线圈传递到副线圈。
6. 理想变压器模型：理想变压器模型假设变压器没有能量损耗，也没有磁通漏磁。
在理想变压器模型中，主线圈和副线圈之间的功率比等于电压比。
总结：变压器是一种基于电磁感应定律的设备，用于改变交流电的电压。
通过改变主线圈和副线圈的匝数比，变压器可以实现不同电压的输出。
变压器的工作原理基于电磁感应定律和磁通连续性定律，通过电磁感应将能量从主线圈传递到副线圈。
变压器在电力传输和电子设备中起着重要的作用。
移相变原理
1 引言高压变频器是计算机技术、功率器件及电机控制技术的有机组合，其中含有多项高新技术，是目前电机调速技术中发展最快的产品。
变频调速是通过改变电动机定子供电频率来改变旋转磁场同步转速进行调速的，电动机的转速n与电源频率f、转差率s、电机极对数p的关系为n=60f(1-s)/p，由于n与f之间为线性关系，这种调速具有无级、宽范围的特点，且在调速过程中不存在励磁滑差和节流作用带来的功率损失。
目前，变频调速已列入通用节能技术加以重点推广。
高压变频调速技术中的一项重要技术是多重化技术，它采用隔离变压器将多个低压模块叠加（串联）而形成高压输出，主要是由多个低压功率单元和控制单元组成，每个功率单元由多绕组隔离变压器的一个三相绕组供电，这种多绕组的隔离变压器其二次线圈互相存在一个相位差，实现了输入多重化，由此可消除各单元产生的谐波对电网的污染，这一隔离变压器称为多绕组移相整流变压器。
是高压变频器中不可缺少的重要元件，其制造技术也是这种完美无谐波高压变频器的技术构成之一。
2 多绕组移相整流变压器采用h级非包封干式变压器技术h级非包封干式变压器是目前绝缘等级最高的干式变压器，其主体绝缘采用nomex绝缘系统，nomex纸及其制品是美国杜邦公司的专利产品，是一种以芳香酰胺纤维为基础的合成绝缘材料，当nomex纸用于变压器的绝缘系统时，在高温下，它的电气和机械性能都十分稳定，而且阻燃性能很好，nomex纸及其干变的优越性能如下：（1）突出的耐热性能耐热温度高是nomex纸固有的、最为突出的优点之一，它属于c级绝缘材料，在200℃以上时，电气性能和机械性能均十分稳定；在250℃温度下，不会熔融、流动和助燃；在75 0℃温度下，不会释放有毒或腐蚀性气体。
用其制成的干变可在350℃温度下，承受短期运行，过载能力和热冲击承受力非常突出。
（2）牢固的机械性能nomex纸非常坚固，在压力作用下的变形很小，而且nomex纸挠性很好，耐撕裂、抗磨擦、抗割穿，当nomex纸用于绝缘系统的不同部位时，它都可以保持很好的机械性能，用其制成的干变，在短路或其它机械应力的作用下，将会保持绝缘结构的稳定和牢固。
电力移相变压器的基本原理及其应用研究
电力系统2019.5 电力系统装备丨119Electric System2019年第5期2019 No.5电力系统装备Electric Power System Equipment 电力系统的稳定性和可靠性与社会的发展和人们的生活密切相关。
当前电力系统飞速发展，电压等级越来越高，不同电网之间的联系也越来越紧密。
不同的电网可以互为备用、互相补充，从而能够提高运行的可靠性和稳定性。
在国外电网中常用的一种电力设备——移相变压器，可以用于控制和改善不同电网之间的功率分布。
移相变压器能否在电力系统中广泛应用，将取决于电网系统功率的调节方法以及整个电力市场的开放程度。
在一些发达国家和地区，比如美国和欧洲，移相变压器应用比较广泛，这是由这些国家的电力市场的特点所决定。
并且其需求也在日益增多。
越来越多的国际变压器制造企业为满足这一需求，已经具备了生产移相变压器的能力。
1 移相变压器的作用移相变压器又称相角调整器，其两侧分别称作负载侧和电源侧。
移相变压器是串联在线路上使用的，因此其电源侧和负载侧的电压模值是相等的，但这两侧的相角差在一定范围内是连续可调的，通过移相变的相角调节可以控制电力系统各支路的电流，从而解决由于并联传输电路引起的过电流问题。
具体来说，就是当系统中的多条支路并联运行时，会在并联支路之间形成一个环路，如果各并联支路的阻抗完全相同没有任何差异时，这个环路是不会流通电流的，反之，环路之间流通环流，造成有的支路欠载运行，有的支路过载运行，从而引起各并联支路负荷的不平衡。
如图1所示。
在任一线路中串联一个具有合适参数的移相变压器就可避免并联支路负荷不平衡的问题。
图1中，只考虑线路的电抗忽略不计线路的电阻值。
移相变压器的一个重要性能参数-调相角范围与其安装的位置有关。
调相角可以超前，也可以滞后。
定义负载侧电压的相角领先于电源侧电压相角为超前，反之为滞后。
图2a 中，当Z 2>Z 1时，接入PST 后，使I 1=I 2，此时I 2Z 2>I 1Z 1，从图2a 的向量图中看出，这时PST 的ΔV 使负载电压V L 领先于电源电压V S ，即超前相角；当Z 2<Z 1时，接入PST 后，使I 1=I 2，此时I 1Z 1>I 2Z 2，见图2b 的向量图。
