加油机基本原理(新)
加油机工作原理
加油机工作原理标题：加油机工作原理引言概述：加油机作为现代加油站的核心设备，其工作原理是保障汽车加油的安全、高效和准确的关键。
了解加油机的工作原理有助于我们更好地理解加油过程中的各种操作和注意事项。
一、加油机的基本组成1.1 泵体：负责将油品从储油罐中抽送到车辆油箱。
1.2 流量计：用于测量加油量，确保加油的准确性。
1.3 控制系统：控制加油机的各项功能，如启动、停止、计量等。
二、加油机的工作流程2.1 检测油罐液位：加油机会通过传感器检测油罐中的油位，确保有足够的油料供应。
2.2 启动泵体：当检测到油罐中有足够的油料时，泵体会启动，将油品抽送到流量计。
2.3 测量加油量：流量计会根据加油机设定的加油量测量标准，准确地计量油品的流量。
三、加油机的安全保障3.1 防爆设计：加油机在设计时考虑到油气混合可能引发的爆炸危险，采取了防爆设计措施。
3.2 过载保护：加油机会设置过载保护装置，防止因加油过量导致设备损坏或安全事故。
3.3 泄漏检测：加油机会安装泄漏检测器，一旦发现泄漏情况会及时报警并停止加油操作。
四、加油机的维护保养4.1 定期检查：加油机需要定期检查泵体、流量计、控制系统等各个部件的工作状态，确保设备正常运行。
4.2 清洁保养：定期清洁加油机的各个部件，防止油渍积聚影响设备工作。
4.3 润滑维护：加油机的泵体等部件需要定期进行润滑维护，确保设备运行顺畅。
五、加油机的未来发展趋势5.1 智能化：未来加油机将更加智能化，通过互联网技术实现远程监控和管理。
5.2 环保节能：加油机将更加注重节能减排，采用更加环保的材料和技术。
5.3 自动化：未来加油机将更加自动化，实现全自动加油、支付等功能，提升用户体验。
结论：通过对加油机工作原理的了解，我们可以更好地掌握加油机的操作方法和注意事项，确保加油过程的安全和高效。
加油机作为一个关键的加油设备，其工作原理的深入了解对我们的生活和出行都具有重要意义。
加油机工作原理

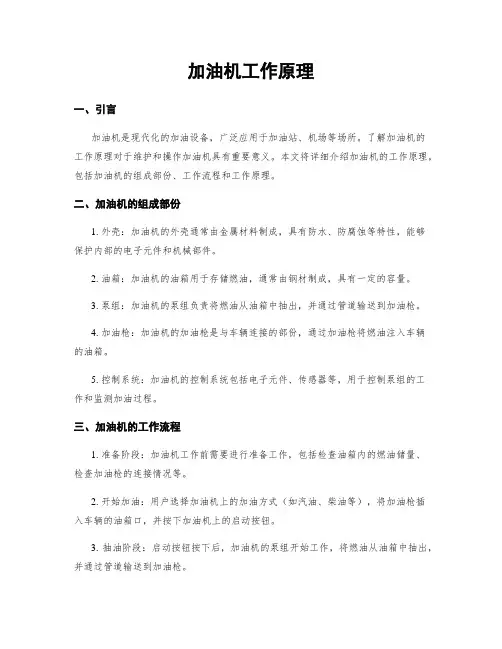

加油机工作原理一、引言加油机是现代化的加油设备，广泛应用于加油站、机场等场所。
了解加油机的工作原理对于维护和操作加油机具有重要意义。
本文将详细介绍加油机的工作原理，包括加油机的组成部份、工作流程和工作原理。
二、加油机的组成部份1. 外壳：加油机的外壳通常由金属材料制成，具有防水、防腐蚀等特性，能够保护内部的电子元件和机械部件。
2. 油箱：加油机的油箱用于存储燃油，通常由钢材制成，具有一定的容量。
3. 泵组：加油机的泵组负责将燃油从油箱中抽出，并通过管道输送到加油枪。
4. 加油枪：加油机的加油枪是与车辆连接的部份，通过加油枪将燃油注入车辆的油箱。
5. 控制系统：加油机的控制系统包括电子元件、传感器等，用于控制泵组的工作和监测加油过程。
三、加油机的工作流程1. 准备阶段：加油机工作前需要进行准备工作，包括检查油箱内的燃油储量、检查加油枪的连接情况等。
2. 开始加油：用户选择加油机上的加油方式（如汽油、柴油等），将加油枪插入车辆的油箱口，并按下加油机上的启动按钮。
3. 抽油阶段：启动按钮按下后，加油机的泵组开始工作，将燃油从油箱中抽出，并通过管道输送到加油枪。
4. 加油阶段：燃油经由加油枪进入车辆的油箱，加油机的控制系统监测加油过程中的燃油流量和压力，并根据需要进行调节。
5. 住手加油：当加油量达到用户设定的数值或者用户手动住手加油时，加油机住手泵组的工作，加油过程结束。
6. 整理阶段：加油机住手工作后，用户将加油枪从车辆的油箱口取出，并将加油枪放回加油机上的枪座。
四、加油机的工作原理1. 抽油原理：加油机的泵组通过机电驱动，利用负压原理将燃油从油箱中抽出。
泵组内部有一个叶片泵，当机电启动时，叶片泵开始旋转，形成负压，使燃油被吸入泵组。
2. 输送原理：泵组将抽出的燃油通过管道输送到加油枪。
输送过程中，泵组通过控制阀门和传感器监测燃油的流量和压力，并根据需要进行调节，确保燃油能够顺利地进入车辆的油箱。
3. 控制原理：加油机的控制系统通过电子元件和传感器实现对泵组的控制和加油过程的监测。
加油机工作原理
加油机工作原理一、加油机的概述加油机是指用于加注燃油或其他液体燃料的设备，广泛应用于加油站、机场、港口等场所。
它通过一系列的机械和电子设备，实现对车辆或设备的燃料加注，确保燃料的准确计量和安全使用。
二、加油机的组成部分1. 储油罐：用于储存燃料的容器，通常埋设在地下，容量根据加油站的规模和需求而定。
2. 泵组：用于将储油罐中的燃料抽送到加油机的燃油管道中，通常由电机、泵体和控制系统组成。
3. 流量计：用于计量燃料的流量，确保加注的燃料量准确无误。
4. 阀门：用于控制燃料的流动，包括进油阀、出油阀等。
5. 控制系统：通过电子设备和传感器，监测和控制加油机的各项工作状态，包括燃料流量、泵组运行、阀门控制等。
6. 显示屏：用于显示加注的燃料量、金额等信息，方便用户查看和确认。
三、加油机的工作原理1. 用户选择油品和加注量：用户在加油机的操作界面上选择所需的油品和加注量，通常可以通过触摸屏或按钮进行操作。
2. 开启加注口：用户将车辆或设备的加注口对准加油机的加注口，并按下相应按钮，加注口将打开，准备开始加注。
3. 启动泵组：用户按下加注按钮后，加油机的控制系统会启动泵组，将燃料从储油罐中抽送到燃油管道中。
4. 流量计计量燃料：燃料通过燃油管道流向流量计，流量计根据燃料的流速和时间计算出实际加注的燃料量。
5. 控制阀门：根据用户选择的加注量，控制系统会控制相应的阀门，确保加注的燃料量准确无误。
6. 显示加注信息：加注过程中，显示屏会实时显示加注的燃料量、金额等信息，方便用户查看和确认。
7. 停止加注：当用户选择的加注量达到或超过设定值时，控制系统会关闭阀门，停止燃料的加注。
8. 关闭加注口：加注完成后，用户将加注口关闭，确保燃料不会继续流出。
9. 结算付款：用户根据显示屏上显示的金额信息，进行结算和付款。
四、加油机的安全性能1. 防爆设计：由于加油机涉及燃油等易燃易爆物质，必须采取防爆设计，确保在使用过程中不会发生火灾或爆炸事故。
加油机工作原理
加油机工作原理加油机是一种用于加注液体燃料（如汽油、柴油等）的设备，广泛应用于加油站、机场、港口等场所。
它的工作原理基于液体的重力流动和压力传递。
下面将详细介绍加油机的工作原理。
1. 加油机的组成部份加油机主要由油罐、泵组、流量计、控制系统和加油枪等组成。
油罐用于储存燃料，泵组负责将燃料从油罐中抽取并输送到加油枪，流量计用于测量加注的燃料量，控制系统用于控制加油机的工作状态。
2. 加油机的工作流程（1）加油机的启动：当需要加注燃料时，操作员通过控制系统启动加油机。
启动后，泵组开始工作，将燃料从油罐中抽取并输送到加油枪。
（2）加注燃料：操作员将加油枪插入车辆的油箱口，通过控制手柄控制加油枪的工作。
燃料通过加油枪进入车辆的油箱中，同时流量计测量加注的燃料量。
（3）住手加注：当加注完成后，操作员松开控制手柄，加油枪住手工作。
此时，加油机的泵组也住手工作，燃料的流动住手。
（4）数据记录和结算：加油机会将加注的燃料量通过控制系统记录下来，用于后续的结算和管理。
3. 加油机的工作原理加油机的工作原理主要基于液体的重力流动和压力传递。
具体步骤如下：（1）液体流动：燃料从油罐中被泵组抽取出来后，通过管道输送到加油枪。
在输送过程中，燃料受到重力的作用，沿着管道向下流动。
液体的流动速度受到管道直径、液体粘度以及管道长度的影响。
（2）压力传递：加油机的泵组通过机械或者电动装置产生压力，将燃料从油罐中抽取并输送到加油枪。
泵组产生的压力使得燃料能够克服重力，向上流动。
同时，加油枪的喷嘴也会产生一定的压力，使得燃料能够顺利进入车辆的油箱。
（3）流量测量：加油机中的流量计用于测量加注的燃料量。
流量计通常采用涡轮流量计或者电磁流量计等原理，通过测量液体通过管道时的流速和流量来确定加注的燃料量。
（4）控制系统：加油机的控制系统用于控制加油机的启动、住手和数据记录等功能。
通过操作控制系统上的按钮或者触摸屏，操作员可以方便地控制加油机的工作状态。
加油机工作原理

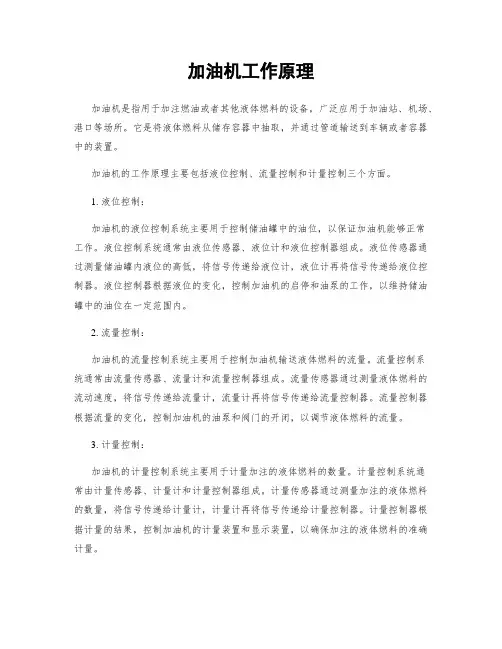

加油机工作原理加油机是指用于加注燃油或者其他液体燃料的设备，广泛应用于加油站、机场、港口等场所。
它是将液体燃料从储存容器中抽取，并通过管道输送到车辆或者容器中的装置。
加油机的工作原理主要包括液位控制、流量控制和计量控制三个方面。
1. 液位控制：加油机的液位控制系统主要用于控制储油罐中的油位，以保证加油机能够正常工作。
液位控制系统通常由液位传感器、液位计和液位控制器组成。
液位传感器通过测量储油罐内液位的高低，将信号传递给液位计，液位计再将信号传递给液位控制器。
液位控制器根据液位的变化，控制加油机的启停和油泵的工作，以维持储油罐中的油位在一定范围内。
2. 流量控制：加油机的流量控制系统主要用于控制加油机输送液体燃料的流量。
流量控制系统通常由流量传感器、流量计和流量控制器组成。
流量传感器通过测量液体燃料的流动速度，将信号传递给流量计，流量计再将信号传递给流量控制器。
流量控制器根据流量的变化，控制加油机的油泵和阀门的开闭，以调节液体燃料的流量。
3. 计量控制：加油机的计量控制系统主要用于计量加注的液体燃料的数量。
计量控制系统通常由计量传感器、计量计和计量控制器组成。
计量传感器通过测量加注的液体燃料的数量，将信号传递给计量计，计量计再将信号传递给计量控制器。
计量控制器根据计量的结果，控制加油机的计量装置和显示装置，以确保加注的液体燃料的准确计量。
综上所述，加油机的工作原理是通过液位控制、流量控制和计量控制三个方面的控制系统，实现对储油罐中液体燃料的抽取、输送和计量，以满足车辆或者容器的加注需求。
这些控制系统的准确运行和协调配合，保证了加油机的正常工作和加注过程的安全可靠。
加油站加油机工作原理

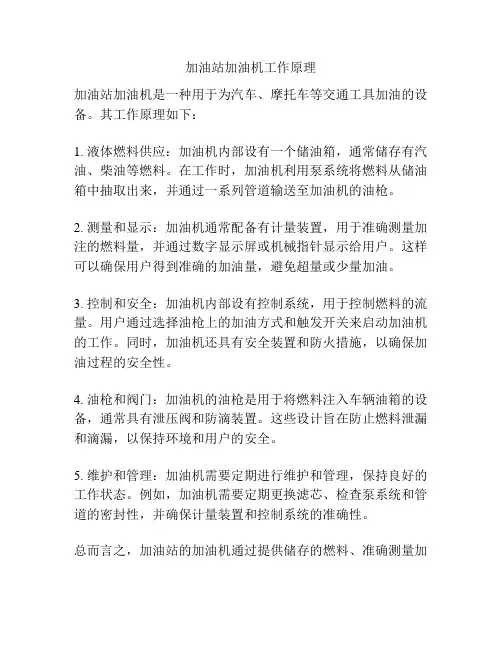

加油站加油机工作原理
加油站加油机是一种用于为汽车、摩托车等交通工具加油的设备。
其工作原理如下：
1. 液体燃料供应：加油机内部设有一个储油箱，通常储存有汽油、柴油等燃料。
在工作时，加油机利用泵系统将燃料从储油箱中抽取出来，并通过一系列管道输送至加油机的油枪。
2. 测量和显示：加油机通常配备有计量装置，用于准确测量加注的燃料量，并通过数字显示屏或机械指针显示给用户。
这样可以确保用户得到准确的加油量，避免超量或少量加油。
3. 控制和安全：加油机内部设有控制系统，用于控制燃料的流量。
用户通过选择油枪上的加油方式和触发开关来启动加油机的工作。
同时，加油机还具有安全装置和防火措施，以确保加油过程的安全性。
4. 油枪和阀门：加油机的油枪是用于将燃料注入车辆油箱的设备，通常具有泄压阀和防滴装置。
这些设计旨在防止燃料泄漏和滴漏，以保持环境和用户的安全。
5. 维护和管理：加油机需要定期进行维护和管理，保持良好的工作状态。
例如，加油机需要定期更换滤芯、检查泵系统和管道的密封性，并确保计量装置和控制系统的准确性。
总而言之，加油站的加油机通过提供储存的燃料、准确测量加
注的燃料量、控制流量和安全装置等功能，为交通工具提供便捷、安全的加油服务。
加油机的基本原理及其常见故障
加油机的基本原理及其常见故障
加油机是在汽车服务点完成汽油或柴油加满、刷卡付费等功能的自动
化设备，其主要由泵箱、油箱、工作台、显示屏、交易终端、油管等部分
组成。
泵箱内有几个油枪，每个油枪对应一个油箱，可以实现加油服务的
功能。
加油机的基本原理是：首先，车主准备支付一定金额油费，点击油枪
上的开关，其信号控制器会读取油枪上的油费，然后油泵通过电动马达开启，抽取油枪上的油费，油管将油费抽取至油箱，依次抽取各油枪的油费，至油箱内满足车主要求的油量，接着电动马达关闭，油泵停止抽取油费，
最后，显示屏显示油费，车主完成支付油费，支付完成，过程结束。
加油机的常见故障包括：油枪无法开启；自动加油口噪音太大；无法
加油；无法支付；无法正确显示油量；油管无法正常分配液体；数据延迟；电动机故障等。
针对以上故障，加油机厂家提供的解决方案如下：检查油枪是否损坏。
加油机工作原理
加油机工作原理
加油机的工作原理是通过抽取地下油罐内的燃油，经过搅拌、过滤和计量等步骤，将燃油送入汽车油箱中。
具体流程如下：
1. 油罐抽油：加油机通过电动泵将地下油罐内的燃油抽送到加油机内部。
通常，加油机内设有油感探头，可以监测地下油罐内燃油的水平，一旦低于安全限制，就会停止抽油。
2. 搅拌：燃油在加油机内经过搅拌装置，用来防止燃油中的沉积物沉淀。
3. 过滤：通过过滤器，将燃油中的杂质和固体颗粒过滤掉，确保燃油的清洁。
4. 计量：加油机配有计量装置，用来准确测量加入汽车油箱的燃油的数量。
计量装置通常由流量传感器和计量器组成。
5. 加油枪：加油枪连接到加油机上，通过加油枪的喷嘴将燃油注入汽车油箱中。
加油枪上通常还带有自动停止功能，在油量达到设定值后会停止喷油。
整个过程中，加油机通过各种传感器和控制系统来监测和控制燃油的抽取、搅拌、过滤、计量和注入等工作，确保燃油的安全和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加油机各主要部件的作用
传感器：利用光电转换器件，将流量计传动轴的角位移量转换为电脉 冲数，即与流量计共同将输出油液体积量转换为电脉冲数，供电脑装 置进行运算、存储与显示
流量计：对输出的油液体积进行计量，并将输出的油液体积量 转换为流量计传动轴的角位移量。
15
传动弯头
铜套
密封圈
传动轴
胶木轮
出口弯头
加油机基本原理
（一）加油机的检查维护保养的安全注意事项
（二）加油机部件组成及常见故障
加油机的检查维护保养的安全注意事项
（1）检查维护时禁止加油作业，操作人员必须穿全套防静电工作服。
（2）设备未切断电源前，禁止维护操作。 （3）电气系统维护操作必须由专人操作。
（4）维护时必须使用防爆工具。
（5）控制现场可燃混合气体的浓度。（如果地面有油气，应带地面油 气挥发干净，并在自然通风条件下，加油机才能重新运转。）
• 油气分离器：地下油罐的油为油泵所吸，先进入分离器低压腔经过油 泵吸入泵内，泵将高压油输送至分离器高压腔。
出口管
出油管
上盖
出口阀 座
出气阀
出气管
弹簧座
过滤器
出气口
分离器体
平行阀
回油浮漂
• 油气分离器常见故障: • 一、油气不能分离。A、出气阀失效（堵死）。B、出口阀失效。处于 常开状态，使高压腔里的空气不能一下从出气孔排出。 • 二、振动噪声大。A、过滤网太脏。B、出口阀被卡住打不开。 • 三、不上油。A、出口阀卡死或锈死。B、浮子浮起后回不到原处，产 生空气循环而不上油。C、高压腔与低压腔相通，产生内泄漏。高压 腔形成不了高压，出口阀打不开。 • 四、排气管吐油。A、浮子因变形、锈蚀、损坏等浮不起来，常压腔 里的油不能回到低压腔，油满后就会从排气管排出。B、平行阀失效， 打不开。C、出气阀失效。（当浮子浮不起时，出气阀又不能关闭或 关不严）D、1.2mm阻尼小孔直径过大。使油进入浮子室过多，浮子 来不及泄漏，多余的油就通过排气管排出。 E、多次开机不加油。
加油机的工作原理
1.自吸泵燃油加油机的工作原理
配电室 显示板1 显示板2 键盘
接线盒
防作弊主板
电源板
编码器
开关
驱动板
流量计
油枪
接触器
电磁阀 受油容器
电机
齿轮泵
图中
表示电流信号和机械运动的传递方向，
表示油液流动的方向
加油机的工作原理
2.潜泵燃油加油机的工作原理
配电室 显示板1 显示板2 键盘
接线盒
（6）清洁加油机时必须用纯棉抹布擦拭，不能用水冲洗。禁止用汽油
擦拭。
加油机的组成
1.自吸式加油机的组成 自吸式加油机主要由防爆电机、自吸泵、防爆接线盒、电源装置、 流量计、电磁阀、油枪、开关、传感器、电脑装置、显示屏、键盘及 防作弊装置等组成。 2.潜泵式加油机的组成 潜泵式加油机主要由：潜泵控制箱、防爆接线盒、电源装置、流量 计、电磁阀、油枪、开关、传感器、电脑装置、显示屏、键盘及防作 弊装置等组成。
• 加油枪常见故障有：一、流量少。A、杂物堵塞，主阀不能有效打开； B、部件磨损；C、顶杆松动。二、不出油：A、主副阀坏；B、开关 把坏；C、杂物堵塞。三、不自封：A、自封机构坏；B、转接套漏气。 四、频繁自封：A、自封机构坏；B、进气管堵塞。五、漏油：A、枪 体磨损或破裂；B、转接套密封圈坏。六、油枪关不死：A、主阀与阀 座间有杂物，使阀关不死；B、顶杆与阀配合不好，有间隙；C、顶杆 上下活动不灵活，关枪后顶杆回不到原处。
防作弊主板
电源板
编码器
开关
驱动板
流量计
油枪
潜泵控制柜
电磁阀
受油容器 潜油泵，
表示油液流动的方向
4
加油组成部件
拉断阀 油枪 胶管 主板 加 显示板 电源板 油 控 付 油 模 块 支 付 模 块 键盘
静电释放器
IC卡板 读卡器
自
助 模 块 机
语音图文模块
制
模
电磁阀 流量计 油泵 电机
加油机各主要部件的作用
电磁阀：提高定量加油准确度的装置。在定量加油中，由于“过
冲量”的存在，使实际加油量大于显示屏显示的加油量，加装电
磁阀可以消除过冲量，提高定量加油准确度
加油机各主要部件的作用
交流接触器：以AC220V的电压控制AC 380v的通断，有效防止了 电机因缺相而烧坏电机。
紧急切断阀 ：是潜泵加油机可靠的油路保护装置。当遇到 紧急情况时，如加油机被撞倒或遇到意外火灾（环境温度 达到200℃±20℃）时，阀芯会自动关闭，切断油路。
谢谢!
开关：控制加油机开机与关机的装置。
加油机各主要部件的作用
自封油枪自封式系列加油枪适合于 煤油、汽油、柴油等轻质油类的加 注作业。融于枪身设计的自封装置 能够确保在容器加满时自动关闭油 枪，防止介质外溢。方便加油操作， 保证安全供油。
20
• 自封油枪上的这 根进气嘴连接自 封装置，这个进 气管其实是油枪 的“开关”，一 旦油液（或油液 泛起的泡沫）淹 没进气管，自封 装置就会关闭油 枪停止供油。
键盘
块
芯
模
通讯板
块
加油机易损件包括：皮带、过滤网、密封垫
7
加油机各主要部件的作用
防爆接线盒：将电网电源安全地引入加油机。
加油机各主要部件的作用
防爆电机：将电能转换为机械能，是加油机的动力来源
泵：将机械能转换为油液的压力能，把地下油罐的油液吸 上来并以一定的压力和流量排出。
油泵结构示意图
10
油泵
阀芯弹簧 阀座 盖型螺帽
溢流阀
调节螺丝
泵体
叶片
主轴
转子
弹簧片
油堵
• 油泵的常见故障： • 一、振动噪声大。A、管线：过长、弯角过多、过脏。B、溢流阀：弹 簧调的过紧，阀芯被异物卡住打不开。C、叶片、弹簧破碎卡死。D、 机器内部产生共振。E、油品的粘度过低润滑性较差。 • 二、不供油或供油不足。A、检查电机（不转、反转、转速低）、三 角带（过松、老化）。B检查溢流阀：有异物卡死溢流阀处于常开或 半开状态，泵腔内形成不了高压。C、检查叶片或弹簧。叶片严重磨 损、在转子槽内不灵活、弹簧断裂致叶片弹不出来使泵的真空度达不 到要求。D、转子卡死。造成泵轴与转子脱落，泵轴空转吸不上油。 • 三、泄漏。A、叶片磨损、弹簧片断裂等都可造成内泄漏增大。B、泵 轴根部出现外泄漏，多为骨架油封失效所致。C、泵盖与泵体结合面、 泵体与油气分离器结合面、溢流阀盖形螺帽处密封圈或密封垫损坏。 齿轮泵的故障还有：瞬间停顿A、滤网脏。B、油温高。C、泵内有气 体。
调量杆
端盖
防护帽 活塞
调量螺丝
缸塞
上连杆
下连杆
连接块
流量计体
• • • •
流量计主要故障： 一、不出油。A、活塞卡死。B、传动轴卡住。C、连杆卡住。 二、漏油。A、油封坏。B、螺栓损坏或振松。C、密封垫密封圈损坏。 三、噪音异常。A、胶木轮磨损。B、活塞磨损。C、内有杂物。四、 出油不计数。A、传动弯头坏。B、十字连接块坏。
