变形监测实验指导书
变形测量作业指导细则
变形监测作业细则(一)变形监测工艺流程图资料归档（二）变形监测方法及要求本作业指导书是针对变形测量的特点和作业需要编写的，服务范围是二级以下的变形监测。
使用本细则进行测量作业，应遵守《建筑变形测量规程》等规程规范。
如业主有特殊要求的，按业主要求执行。
变形监测主要包括沉降观测和位移观测。
一、准备工作1．收集资料1.1收集合同文件、工程设计文件、业主文件中有关变形测量的技术要求和规定。
1.2准备相应的规范：《建筑变形测量规程》。
1.3了解测区的行政划分、社会治安、交通运输、物资供应、风俗习惯、气象、地质情况。
2.现场踏勘踏勘主要了解以下内容：2.1 调查测区内的地质情况，为基点的埋设做好准备。
2.2调查测区内交通现状，以便确定合理的测量方案，测量时选择适当的交通工具。
2.3现场踏勘应作好记录。
3.技术设计技术设计是根据工程建设项目的规模和对测量精度的要求，及合同、业主的要求，结合测区自然地理条件的特征，选择测量等级和观测方案，保证在规定期限内多快好省地完成生产任务。
3.1技术设计必须包括下列主要内容：3.1.1任务概述：说明工程来源、用途、测区范围、地理位置、行政隶属、任务的内容和特点、工作量以及采用的技术依据，观测周期。
3.1.2测区概况：说明测区的地理特征、居民地、交通、气候等情况，并划分测区困难类别。
3.1.3 监测网的布设：变形测量点可分为控制点和观测点（变形点）。
控制点包括基准点、工作基点以及联系点、检核点、定向点等工作点。
平面控制：说明控制网的等级，控制基点以及观测点的布设方案及埋设要求，控制基点及观测点作业方法以及作业所需使用的仪器。
平面测量可采用独立坐标系统。
高程控制：说明高程控制网等级，附合路线长度及其构网图形，高程点或标志的类型与埋设要求；拟定观测与联测方案，观测方法及技术要求等。
高程测量宜采用测区内原有高程系统。
3.1.4内业计算：外业观测成果资料的分析和评价，选用的计算软件，计算与检校的方法及其精度要求，成果资料的要求等。
《变形监测》实训指导书.
《变形监测》课程实训指导书一、实训目的东华理工大学抚州校区科技楼外景如图1所示。
通过对科技楼垂直位移变形监测系统设计及变形监测项目实训，主要实现如下技能目的：1. 了解垂直位移变形监测系统中基准网的设计、布置原则与方法；2. 了解垂直位移变形监测系统中工作基点的设计、布置原则与方法；3. 了解垂直位移变形监测系统中观测点的设计、布置原则及方法；4. 熟悉垂直位移基准网一等水准测量的观测方法、过程与数据处理方法；5. 熟悉垂直位移基准网至工作基点及工作基点至观测点二等水准测量的观测方法、过程与数据处理方法。
6. 通过垂直位移观测实训项目，培养学生全面理解变形监测的原理；7. 通过垂直位移观测实训项目，掌握变形监测系统的构成与布设；8. 通过垂直位移某一期变形观测数据的处理，熟悉变形监测数据处理的原则、方法；9. 通过本项目实训，结合后续综合技能训练“变形监测技术报告”项目训练，为全面了解工程变形监测技术设计、方案实施、数据处理与分析及变形监测报告等完整、系统内容打下坚实理论与实践基础。
二、实训内容1. 垂直位移观测系统中变形监测系统基准网的设计、布置；2. 垂直位移观测系统中工作基点位置的选择与设置；图1. 东华理工大学抚州校区科技楼外景3. 垂直位移观测系统中观测点位置的选择与设置4. 垂直位移观测系统中基准点间的一等水准测量；5. 垂直位移观测系统中基准点至工作基点、工作基点至观测点间的二等水准测量；6. 观测数据的平差处理与观测精度分析。
三、实训辅导资料垂直位移是指工程建筑物及其基础在垂直方向的变形，又称深陷或沉降，其表现形式为不同时期高程（H）的变化。
当工程建筑垂直位移不均匀时，则会发生倾斜或扭曲，或造成地面塌陷，给建筑使用和安全造成不利影响，垂直位移在生产、科研中具有十分重要的意义，是工程测量专业学生必须掌握的核心技能之一。
1.垂直位移监测系统的构成由基准点、工作基点及观测点组成。
2.垂直位移监测系统中主要概念的含义基准点：由一定数量的位置固定或变化甚小的点构成，由它们构成变形观测的基准，也称为基点。
变形监测实验报告 2
实验报告二：建筑物倾斜观测一、实验名称：建筑物倾斜观测二、实验性质：综合型实验三、实验地点：淮工本部土木楼东时间：2012-11-27四、实验目的：1．掌握经纬仪投影法进行变形监测的作业方法；2．掌握测角前方交会进行变形监测的作业方法,同时能通过实习能将两种方法掌握，并比较两种方法的方法的精度。
五、仪器和工具：全站仪一套，棱镜一个，对中杆一个，小钢尺一个。
六、实验内容过程：1.经纬仪投影法：在建筑物的附近选择合适的地点能长期保存的埋石点B与C,然后分别在两处设置站点。
对建筑物的上下墙角进行投影，用图解的方式测出该建筑物的倾斜位移值Ｑ。
对准建筑物A的倾斜观测部位，B、C为经纬仪测站位置（约在建筑物墙面的沿线上），使ＡＢ和ＡＣ所构成的角度接近去90°，Ａ上、Ａ下为墙角Ａ的上、下两处的观测标志。
观测步骤如下：⒈在B点安置全站仪，仪器力求稳定，在Ａ下横放一小尺；正镜照准Ａ建筑物的一条棱的顶部然后将全站仪的镜头往下移动此时会在小尺上有一个投影，用十字丝对准小尺读出偏移量；⒉同样的方法在C点的位置进行观测。
⒊观测两组投影结果，用图解方法求Ａ的总倾斜位移值Ｑ，即由两次测量的矢量和（即由第一次观测结果和第二次观测结果的矢量和）就是Ａ点的总倾斜位移ＱＡ。
建筑的变形在设计规定的范围内，可视为正常现象，但超过一定的限度就会影响楼房建筑的质量（必要时还要进行建筑物的裂缝观测），严重的还会危及楼房的安全。
所以，在楼房施Ｔ建设和运行管理期间非常需要进行变形观测，对通过各种测量方法获取的变形信息进行分析和处理，及时发现楼房建筑的异常变化，及时采取有效措施，确保楼房建筑的安全。
2. 测角交会法：在所测建筑物周围选定两个已知点作为工作基点A 、B ，并在建筑物同一条棱的顶部和底部布设观测点P 、P ’。
使得交会角尽量接近90°，工作基点至建筑物的距离控制到与建筑物的高度大致相等。
在观测现场假设B 点坐标（0，0），用全站仪瞄准工作基点A ，瞄准之后假定AB 方位角为0，同时测得A 点坐标并记录。

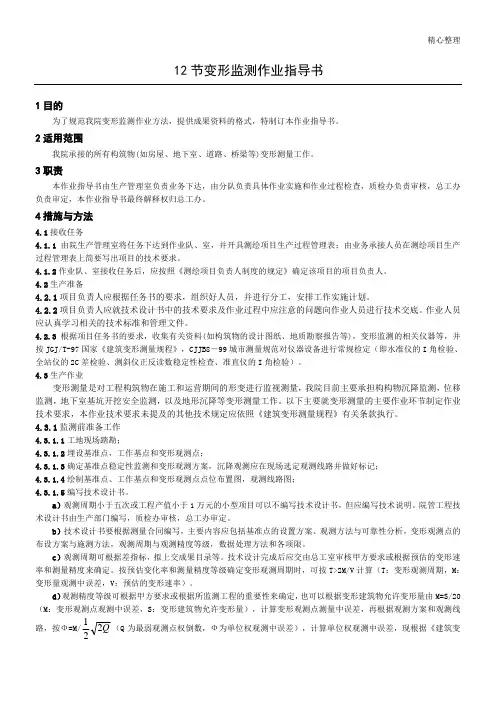

变形监测作业指导书
精心整理12节变形监测作业指导书1目的为了规范我院变形监测作业方法，提供成果资料的格式，特制订本作业指导书。
2适用范围我院承接的所有构筑物(如房屋、地下室、道路、桥梁等)变形测量工作。
3职责本作业指导书由生产管理室负责业务下达，由分队负责具体作业实施和作业过程检查，质检办负责审核，总工办44.14.1.14.1.24.24.2.14.2.2作业人员4.2.3按角检验、全站仪的4.3位移监测，4.3.14.3.1.14.3.1.24.3.1.34.3.1.44.3.1.5a ）术设计书由生产部门编写，质检办审核，总工办审定。
b ）技术设计书要根据测量合同编写，主要内容应包括基准点的设置方案、观测方法与可靠性分析，变形观测点的布设方案与施测方法，观测周期与观测精度等级，数据处理方法和各项限。
c ）观测周期可根据差指标，拟上交成果目录等。
技术设计完成后应交由总工室审核甲方要求或根据预估的变形速率和测量精度来确定。
按预估变化率和测量精度等级确定变形观测周期时，可按T>2M/V 计算（T ：变形观测周期，M ：变形量观测中误差，V ：预估的变形速率）。
d ）观测精度等级可根据甲方要求或根据所监测工程的重要性来确定，也可以根据变形建筑物允许变形量由M=S/20（M ：变形观测点观测中误差，S ：变形建筑物允许变形量），计算变形观测点测量中误差，再根据观测方案和观测线路，按Ф=M/Q 221（Q 为最弱观测点权倒数，Ф为单位权观测中误差），计算单位权观测中误差，现根据《建筑变形规程》表2.0.5套用相应的测量精度等级。
4.3.2基准点设置与可靠性分析4.3.2.1沉降观测沉降观测基准点应设置在变形影响范围之外，每个测区至少应设置三个基准点，三个基准点间应单独布设水准线路构成监测网，观测精度应较变形观测精度高一个级别，若条件许可，应尽量将基准点设置在一个测站可以同时观测到的位置直接测定高差，通过计算高差观测不符值或往返测高差不符值按M=][41nN ∆∆±（N:测段数，△:高差不符值，n 各测段平均测站数），计算每站高差测定中误差，若相邻两周期基准点间差变化量大于n 22M （n 为测站数），可以认为基准点不稳定，应重新设置基准点。
变形监测实验指导书
第一部分：变形监测实验的一般要求一、测量实验须知1、在测量实验之前，应认真仔细地阅读本指导书，明确目的与要求、熟悉操作步骤、注意有关事项，并准备好所需文具用品，以保证按时完成实习任务。
2、实验分小组进行，组长负责组织协调工作，办理所用仪器工具的借领和归还手续。
3、实验应在规定的时间内进行，不得无故缺席或迟到早退；应在指定的场地进行，不得擅自改变地点或离开现场。
4、必须严格遵守本指导书列出的“测量仪器工具的借领与使用规则”和“测量记录与计算规则”5、服从教师的指导，每人都必须认真、仔细地操作，培养独立工作能力和严谨的科学态度，同时要发扬互相协作精神。
每项实习内容都应取得合格的成果并提交书写工整规范的记录表，经指导教师审阅签字后，方可交还测量仪器和工具，结束该项实习内容。
6、实验过程中，应遵守纪律，爱护现场的花草、树木，爱护周围的各种公共设施，任意砍折、踩踏或损坏者应予赔偿。
二、测量仪器工具的借领1、在教师指定的地点办理借领手续，以小组为单位领取仪器工具。
2、借领时应该当场清点检查。
实物与清单是否相符，仪器工具及其附件是否齐全，背带及提手是否牢固，脚架是否完好等。
如有缺损，可以补领或更换。
3、离开借领地点之前，必须锁好仪器箱并捆扎好各种工具；搬运仪器工具时，必须轻取轻放，避免剧烈震动。
4、借出仪器工具之后，不得与其他小组擅自调换或转借。
5、实验结束，应及时收装仪器工具，送还借领处检查验收，消除借领手续。
一切仪器工具若发生故障，应及时向指导教师或实验室工作人员汇报，不得自行处理；若有损坏、遗失应写出书面报告说明情况，并按有关规定给予赔偿。
三、测量仪器操作细则1、携带仪器携带仪器时，应注意检查仪器箱盖是否关紧锁好，拉手、背带是否牢固2、开箱提取仪器1）先安置三脚架，将各架腿插入土中，使三脚架稳妥。
启箱取出仪器前应看清并记住仪器在箱中的位置，以免仪器装箱时发生困难。
2）提取仪器之前，应注意先松开制动螺旋；从箱中取出仪器时，不可握拿望远镜，应双手握住基座或远镜望的支架，取出仪器后小心地安置在三脚架上，并立即旋紧仪器与三脚架的中心连接螺旋。
变形监测实验指导书
变形监测实验指导书 Revised by Liu Jing on January 12, 2021实验一建筑物的沉降观测一、实验目的：掌握精密水准测量的方法进行建筑物沉降观测的方法。
二、实验仪器：DS1精密水准仪1台，铟钢尺一对，尺垫一对。
三、实验方法：1、在1、2号教学楼周围布设观测点和基准点，观测点布设：根据建筑物的大小、荷重、基础形式和地质条件等选定观测点。
在建筑物基础压力和震动影响范围以外，选择土质坚固、稳定的地方，埋设3个以上水准点。
2、用精密水准测量方法，先对基准点进行观测，然后通过观测布设在建筑物上的沉降观测点与水准基点之间的高差变化值，来计算建筑物的高程。
1) 本次实验基准点采用一等水准测量，变形点的观测采用二等水准测量方法。
一、二等水准测量各项限差规定如下：2) 每个测段都要布设成偶数站，且采用往返观测；往测对奇数测站采用“后—前—前—后”、对偶数测站采用“前—后—后—前”的观测顺序。
返测时的观测顺序与往测相反。
3）每个小组观测一个测段，所有小组的成果进行平差，利用平差后的基准点的高程计算变形点的高程四、上交资料个人交实习报告一份。
各小组上交观测原始数据一份。
平差成果一份，变形点的高程成果一份。
附表：水准测量观测记录簿测自至 200 年月日时间始时分末时分成像温度云量风向风速天气土质太阳方向实验二建筑物的水平位移观测一、实验目的：了解视准线的布设方法和观测原理，利用视准线观测点的位移。
二、仪器设备：经纬仪仪等。
三、实验方法：在1、2号教学楼周围选用已知点作为基准点，并在变形体上布设观测点。
用前方交会法观测建筑物的坐标。
实验三视准线测量一、实验目的：了解视准线的布设方法和观测原理，利用视准线观测点的位移。
二、仪器设备：经纬仪，钢尺等。
三、实验方法：在地面上选择两基准点，并选择1变形点，写出其实验过程，数据整理，精度分析的过程。
实验四高层建筑物倾斜观测一、实验目的：了解高层建筑物倾斜观测原理、方法及位移计算过程。
变形观测作业指导书--模板
变形观测作业指导书一、变形测量的内容1.1 水平位移监测：主要用于工业与民用建筑物、构筑物的水平位移监测，在建筑物、筑物竣工后即应有计划地进行变形观测，在同一基准点上测定变形点的坐标，依据不同时期的观测结果进行比较，其较差在剔除测量误差后即为建筑物或构筑物的水平位移值，可根据所测成果的坐标值绘制出相应的点位，分析出点位的偏移方向和偏移值以及偏移的规律和速度。
变形测量的等级划分及精度要求1.2 垂直位移监测(即沉降监测)：主要用于工业与民用建筑物、构筑物的垂直位移监测，在施工开始时即应有计划地进行沉降变形观测，在同一基准点上测定变形点的高程，依据不同时期的观测结果进行比较，其较差在剔除测量误差后即为建筑物或构筑物的垂直沉降值，可根据所测平差成果的高程值绘制出相应点位高程，分析出点位的下沉量和下沉的速度；观测数据要有阶段性和数据的连续性，才能合理的分析，得出正确的结论。
结构桥墩（台）沉降变形观测点示意图测量基准点示意图1.3 挠度变形监测：主要用于桥梁、隧道的扭曲变形监测，在桥梁、隧道的顶层进行平面位置和垂直沉降观测，测定扭曲变形数值。
观测点布设示意图(1)每个工程至少应有3个稳固可靠的点作为基准点，基准点一般采用独立网，如需要求与城市网联测时，只在初期将基准点与城市网进行高精度的联测，并进行一次布网，固定基准点坐标；(2)工作基点应选在比较稳定的位置。
对通视条件良好或观测项目较少的工程，可不设立工作基点，在基准点上直接测定变形观测点。
(3)变形观测点应设立在变形体上能反映变形特征的位置。
变形观测点：平面位置特征点是桥梁面跨度支撑顶点和跨中，高层建筑物四边顶点，隧道内顶点等；垂直变形观测点是两侧桥梁柱支点，高层建筑墙基；挠面变形观测点定在桥梁面和隧道顶容易扭曲部位。
基准点观测墩示意图深埋双金属管基点标石深埋钢管基点标石1.5 变形观测的观测周期，应根据建筑物、构筑物的特征、变形速率、观测精度要求和工程地质条件等因素综合考虑。
变形监测作业指导书1
变形监测作业指导书1变形监测作业指导书(一)大坝变形监测施工与观测工艺流程图技术设计 设计图纸文件校核 观测仪钻孔造孔放样定位仪器购外业观测 预留预埋验收入观测资土建施平差计算 设备安装编制成果工程竣工资料整理观测资料整理分析施工建筑仪器编写变形（二）大坝变形监测施工与观测方法及要求1.技术标准和规范：承建工程变形监测仪器设备的检验、率定、埋设安装与施工期观测，应严格执行现行国家行业技术标准和规范，以及设计文件、承包合同要求。
应执行的现行国家行业技术标准和规范主要有（但不限于）：（1）《混凝土大坝安全监测技术规范》（SDJ336—89）（2）《土石坝安全监测技术规范》（SL60—94）（3）《国家一、二等水准测量规范》（GB12897—91）（4）《国家三角测量规范》（GB/T17942-2000）（5）《水利水电工程测量规范》（SL197—97）（6）《水利水电工程施工测量规范》（SL52—93）2.变形监测仪器设备购置、加工：变形监测仪器设备购置、加工应按照经监理工程师批准的设计图纸、仪器设备清单进行。
仪器设备购置、加工前应向监理工程师报送：（1）仪器设备购置、加工计划：（2）仪器设备检验、率定计划。
仪器设备运抵施工现场后，应会同监理工程师开箱检查验收，应向仪器设备供应方索取仪器设备出厂合格证，计量检测证。
仪器、设备检验合格后应妥善保管。
3.倒垂孔、钢管标、钢铝管双金属标造孔施工与埋设安装：倒垂孔、钢管标、钢铝管双金属标应在施工部位形成后进行。
按照设计坐标、高程进行钻孔孔位定位、放样。
钻机就位，应认真进行校正。
经校正安装固定的钻机，主轴必须严格垂直，钻孔孔位定位精度须满足设计要求。
钻孔施工过程中应每进尺1 m～2m，采用倒垂浮体组配合弹性导中器进行钻孔垂直度检测，以控制钻孔质量，进而指导调整钻孔施工。
倒垂孔钻孔垂直度应满足保护管安装埋设完成后，其保护管有效孔径必须在大于100mm。
钢管标、钢、铝管双金属标钻孔垂直度应满足保护管安装埋设的要求。
