薄膜开关面板的图案设计文字说明
薄膜开关的设计
薄膜开关的设计薄膜开关是集按键功能、指示元件、仪器面板为一体的一个操纵系统。
一面板设计面板是反映薄膜开关特征的外置构件，具有操纵功能与外观装饰的双重作用。
面板设计关系到薄膜开关的外观形象，既要摆脱传统的程式，立意创新，又要照顾到科学性与工艺性，使设计的薄膜开关更具特色。
1. 文字文字是操作功能的媒介，直接向操作者提示功能的作用，对仪器性能做出解说。
采用分立元件时，其面板通常是将文字标注在分立元件的附近。
而薄膜开关的面板，一般没有外置的元件，是以色块来表示模拟的键盘或元件的。
为此，文字可直接标注在这个功能键盘的色块上，这样更为方便、直观。
文字在某种程度上也对产品外观的起修饰作用，为此应注重文字的规范化。
此外，对字体的选择还应兼顾到制作图文的工艺——适合丝网印刷的特点。
对于笔画纤细的字体，细微的笔峰较难表现，与色块的力度不相匹配,故要适当的加粗修改其笔画。
推荐一般采用黑体与细线圆角体(或类似字体笔画横竖均匀等宽，字体方整易辨)。
字体的选用一定要与整体设计相适应，体现薄膜开关的独特风格。
2. 图案所谓形意图案，是指除特定标志符号外，根据仪器操作内容的特点而设计的特定的图形标识，取代文字的描述。
形意图案是近年来在产品外观上逐步得到应用的一种以图代文的解说形式。
薄膜开关面板独特的表现形式，能充分地发挥形意图案的效果，外观上更具有时代的气息。
其特点是寓意简明形象，便于记忆，起到文字注释难以达到的效果。
因此在设计时，也要遵循这些原则，图案切勿牵强附会，使人百思不得其解，这样反而会影响对仪器的使用。
初用形意图案时，宜再辅以功能的文字，待为人们所接受，约定俗成后，再单独运用。
3. 色彩薄膜开关的平面面板一般采用沙面聚碳酸酯（PC），按键起鼓面板则采用沙面聚酯(PET),应用高精密的丝网印刷，将图文印刷在薄膜的背面。
可任意选定所想要的色彩，这是常规金属面板外观上难以达到的。
因此，面板设计过程，要结合产品的特点及其应用领域，合理地选择色彩，充分显示色彩的作用并体现先进的、科学的设计思想。
施耐德Pieno丰尚系列开关插座样本
E82426_16CS
E8215US
E8215_10US E8215_10USN E8215_16CS E8215_16CSN
信息和多媒体插座
E8231TV
E8232TV
E8231TVS
E8231TVM
E8232TVFMM
E8231TVF
E8232TVF
E8231TVSF
E8231TVMF E8232TVRJS_5 E8232TVFRJS_5 E8231RJS4
每一面墙，都是一张美学的面孔，写满有关风格与品位的表情。 人们超越了平面的实用主义，透过立面的墙壁，寻找着精神表达的可能。一只设计格调非凡的灯饰，一幅经典 传世的名画，或是一组黑白的旧日影像，一切所为，皆是在空白的墙上，为其赋予美学的意义。墙面，是被用 来欣赏的，也是对品位的自赏。 一只启明的开关，也是墙上美学的组成。它的风格，它的线条，它的气质，都是对墙壁美学秩序的书写，也 是对家居品位的定义。 人，透过墙面，反映内心的镜像，流露审美的倾向。 丰尚，以美的姿态，化解墙壁所限，开启无限光明。
“Slim Rocker” 超狭角翘板摆幅结构，挑战开关开合角度极限，以3°倾角呈现，仅为传统开关摆幅的一半。 即使按板超大，也能保持整体潇洒纤薄。在收放启合之间，流露从容态度。 “Sure Click” 独特的促动器设计，有效吸取开关开闭时的余震，近乎零抖动电路闭合，令产品更可靠耐用， 并带来美妙新颖的操控触感。 “SS” 机械装置技术令 Pieno 丰尚在整体纤薄化之余，更实现开闭时的轻巧手感，及稳定耐用的性能结构。 观感雅致绝伦，触感柔和轻弹，是设计与技术的绝妙组合，是墙饰美学的得意之作。
3度
6度
创新的 “PerfectFace® Switch Architecture” 专利设计实现了 Pieno 丰尚面板与边框的一体化，从而把分别扣上 按板和边框的传统安装程序合二为一。不但简易省时，而且突破了传统多联开关安装后容易出现间隙不均匀、 不平整和按板与边框间隙较大的问题，保证开关安装到位后的平整美观，呈现 “快工出细活” 的奇效。 除此之外，即使在为墙面上漆时不小心沾染到开关功能模块上，安装了 PerfectFace® 面板之后也能巧妙掩盖， 为墙上美学带来平整流畅的视觉观感。
薄膜开关设计,薄膜开关结构技术探讨
薄膜开关(薄膜按键)称呼的由来及分类薄膜开关常称：薄膜开关，薄膜按键，薄膜面板开关，触摸开关，按键开关等1．图形是制作在薄膜基材上，整个元器件是一开关功能，故称薄膜开关，正式的英文称呼：MEMBRAND SWITCHES2．由几层不同材质的薄膜粘合成成品。
厚度为1.2-2.5左右外观如板状。
妆有面板的作用，所以又称为薄膜面板开关，英文称为：PANEL SWITCHES，亦称薄膜开关3．由于薄膜开关的动行程短。
仅为0.25-0.MM左右，开关按压力为0.5-1N，手轻触就完成开关的作用，较敏感，故又称触摸开关，或轻触键盘。
薄膜开关的大致分类按电路基材分为柔性板和硬性板按面板外形分平面式或立体式按操作感觉分为无感式和有感式按特殊用途分为透明式和指触膜屏式按结合方式分面板与分立件的键帽与键盘薄膜开关的分类按不同的面或层次可以分N多种，上面仅是做了基本的大类分类薄膜开关的常见结构薄膜开关由于应用的领域广泛，而各领域对薄膜开关的要求也是不尽相同。
下面列出一些常用的薄膜开关结构供大家了解与参考。
1、平面式无触感型：使用寿命长,但无触感。
常用于对触感要求不高的产品上。
2、胶片凸面触感型：有良好的触感,但使用寿命相对较短。
3、凸边框式无触感型：外表美观,有较强的立体感，但无触感。
与平面式相比，更多的是在外形上的差异4、凸边框式触感型：外表美观, 有较强的立体感，且有触感。
5、面版打凸触感型：a型：设计不当时，容易有两段现象，但面版破损，电器性能亦然存在。
b型：不存在两段现象，且结构层少，较经济，若面版破损，电器性能将不存在。
6、金属弹片型：a型：为最基本和最常用的结构，弹片既起触感的作用又起上线路的作用。
b型：结构复杂,用于弹片较多较密且不要有跳线的场合. 弹片放于上线路上，上、下线路导电面都向上，上线路需冲孔。
此种结构导通时弹片的四个脚与中心点不在同一平面，有“两段”的情况出现。
同时，弹片经常处于过度反凹的壮态，时间久了，弹片将出现不反弹的现象，不建议采用。

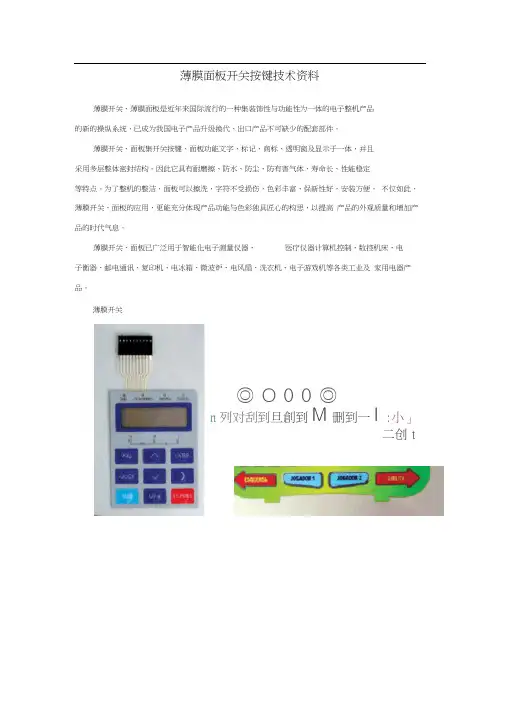

薄膜面板开关按键技术资料
薄膜面板开关按键技术资料薄膜开关、薄膜面板是近年来国际流行的一种集装饰性与功能性为一体的电子整机产品的新的操纵系统，已成为我国电子产品升级换代、出口产品不可缺少的配套部件。
薄膜开关、面板集开关按键、面板功能文字、标记、商标、透明窗及显示于一体，并且采用多层整体密封结构。
因此它具有耐磨擦、防水、防尘、防有害气体、寿命长、性能稳定等特点。
为了整机的整洁，面板可以擦洗，字符不受损伤，色彩丰富、保新性好，安装方便。
不仅如此，薄膜开关、面板的应用，更能充分体现产品功能与色彩独具匠心的构思，以提高产品的外观质量和增加产品的时代气息。
薄膜开关、面板已广泛用于智能化电子测量仪器、医疗仪器计算机控制、数控机床、电子衡器、邮电通讯、复印机、电冰箱、微波炉、电风扇、洗衣机、电子游戏机等各类工业及家用电器产品。
薄膜开关◎ O 0 0 ◎n列对刮到旦創到M删到一I :小」二创t薄腫开关结构图薄膜面板LAN ftESETlETgi砂理輛J LJ ■ * ♦ * #A_：V：T « * * «W'! 2 1 El,J*!- :, I 辛…”m_=«FT *'*** 1■ *i 旳1十* ^Kiyfcn « 丹些JE » 皿带•出■夕■ L-m-f. 宙■占■* *冒刃*MJJ-t-i♦ Fl丄暫3£ +■"*'* »pr卞OdZLT ST 孑mF：■脈由帳・・尿卜啪幺UlHNtfa甜舟尊-rtV硏究提佳设计方案 制團、甘版 出片 校对将片孑交给生产部M 不同方式送货客尸战电子翩件鬼式提供 fntoCAD ^]> CorelDraw®、Photoshop 團等业务部与容户确定型环埴 旨加工单弔腊外玮冲孔及机加工|——k 胶隔层檯具制遭压巌模具压哉裁边、裁线赛层-神孔 •切胶层隔层贴帀膜"胶、隔、终路层仅器测试电腐按』口工单检验印遍0品 平分屯录馆谋率4半产胡技朮制一►昨味间救网制版 调墨 丝印 烘干 港洗冏将址E 卩品交给生产制|质檢提供區鐵、碎晶根据蓉户要蛋 送货薄膜面板薄膜面板是一种由弹性薄膜(PVC/PC/PET)加工而成的具有一定功能字符指示的装饰性面板，具有防水、防尘、耐摩擦、不褪色等优良特点，目前广泛用于家用电器、通讯设备、仪器仪表、工业控制等领域。
薄膜开关工艺介绍
薄膜开关是集按键功能、指示元件、仪器面板为一体的一个操纵系统，美观轻便，导电性能优良,具有防水、防尘、防静电干扰等特点，广泛应用于电子通讯、医疗器械、工业控制、仪器仪表、汽车工业、智能家居等领域。
以下是薄膜开关生产工艺的简单介绍。
一、工程设计
薄膜开关的几种常见结构
薄膜开关结构上分为面板层、面胶层、上电路、夹层（隔离层)、下电路和背胶等五个结构层。
面板层一般采用厚度0.25mm以下的高韧性PET或PC透光无色片材，印刷图案和文字而成，其主要作用是起标识和按键作用；面胶一般采用0.05---0.15mm厚的强力双面胶，将面板与上电路紧密相粘连；上电路和下电路均采用0.125mm厚的（有些情况会采用0.075和0.1mm的厚度)韧性优良的聚酯薄膜(PET)，丝印导电银浆和导电碳浆，烘干老化使其具有导电性能，对于电路出线口接插间距小于1mm，金手指连接插座很容易刺破银浆造成不良，建议电路整体采用耐磨性较强的FPC,杜绝不良；夹层是在。
薄膜开关介绍ppt课件
14
2. 线路材料： PET 具有良好的绝缘性和耐热性，具有较高 的机械强度、透明性，特别具有抗折性和高弹性， 因此PET是制作薄膜开关线路的理想材料。 (1) 一般都用未处理的PET (2) 厚度有0.075、0.1、0.125mm。 (3) 一般选择0.125mm为宜，过厚反应迟钝，开 关灵敏度较差，过薄弹性不足，也不利于引 出线端的插接。
7
四．薄膜开关的标准规范 1. 电子特性： 电路等级 ：35V（DC），100mA，1W 接触电阻 ：10Ω～500Ω（根据引线长 度及所用材料的不同而变化） 绝缘阻抗 ：100MΩ 100V DC 介质耐压 ：250V DC/1分钟，1mA， 测试后无击穿、飞弧现象 触点抖动时间：≤5ms 使用寿命 ：平面型≥五百万次： 触感型≥一百万次
12
PET：
(1)有亮面和雾面： 雾面：Autotype（厚度为0.15mm和0.20mm） Kimoto （厚度为0.125mm和0.188mm） 亮面：Autotype（厚度为0.18mm和0.25mm） Izaya （厚度为 0.125mm 和 0.188mm ） 以上PET均为处理过的PET。 (2)Autotype PET对油墨有极好的附着力，其材 料分子结构具有柔软和刚硬相结合的性能， 有良好的外观和尺寸稳定性。
8
2. 机械特性 操作压力 开关行程
3. 环境参数 操作温度 储存温度 湿度
：平面型57～284g（2～10oz） ：触感型170～397g（6～14oz） ：平面型0.1～0.3mm ：触感型0.4～1mm
：-40℃～+80℃ ：-40℃～+85℃ ：40℃，90%～95%，240小时
9
五．薄膜开关的基本结构
5
薄膜开关面板的印刷
聚碳酸酯薄膜
聚碳酸酯薄膜的使用温度范围较大（－ １ ３ ５ ～ １ ３ ５ ℃） ，当温度或湿度变化时，这种材料的性 能变化不大，从而保证了面板能在各类仪器、各 种 恶 劣 环 境 下 使 用 。但 是 其 缺 点 是 对 溶 剂 比 较 敏 感 ，溶 剂 化 作 用 强 的 溶 剂 容 易 使 其 脆 化 、 龟 裂。
浅黄色、琥珀色半透明色、无 白色、浅蓝色透明、哑白、哑
耐温性、耐光性较好，吸水性 耐温性、耐光性最好，抗冲击性、耐
19
工艺与技术
2007.11 丝网印刷
薄膜面板所用的材料及特点 适用于制作薄膜开关面板的基材有以下几 种。
●
加热鼓风的热烘箱或红外烘道中干燥。由于薄膜开 关面板要经过多次套色印刷，故应注意各色墨印刷 的间隔时间。为保证油墨的印刷适性，印制过程最 好在恒温、恒湿、清洁干净的无尘的环境中进行。 在印刷色序上，应遵循先深色、后浅色的原则。对 于大面积的面板底色或色块，特别是浅淡色的色 块，最好印刷两次，这样墨层增厚，墨色饱满，也 提高了油墨遮盖力。但要避免色彩重叠，出现阴 影。 全部套印完后，还需在除透明窗孔外的面板上 印一层背色，通常称为封底层。封底层具有防止墨 层磨损，保护面板图文、色彩的作用，同时也使背 面的印墨得到一次全面的清理，提高遮盖能力，以 防止暴露出面板背面的电路。用于封底层的油墨最 好采用白色墨，它一方面具有遮盖力强的特点，另 一方面它不会改变油墨的色相，并能把前面的墨色 衬托得更为鲜艳。 面板上的透明窗为了增强指示或显示效果并 掩盖透明窗后面的元件轮廓，通常需要印刷透明 的色彩。印刷有色透明窗需采用专用的透明色墨， 其窗口的颜色应与发光元件的色彩相同，这样波 长匹配，才能提高发光元件的清晰度。印刷透明窗 宜使用薄形丝网和较薄的版膜，并改用硬性刮板， 使墨层印得薄而均匀，这样才能有良好的透光效
薄膜开关是由柔性绝缘材料层和导电材料层组合而成的一种密封多层结构非自锁按键开关 (1)
薄膜开关是由柔性绝缘材料层和导电材料层组合而成的一种密封多层结构非自锁按键开关，是近年来国际上流行的一种集面板与开关功能标记、显示窗、指示灯透明窗、开关内边线、开关电路引出线为一体的新型微电流电子开关构成电子操纵系统总成其同常规机械开关比较，具有外形美观、寿命长、耐弯折，密封性强、防水、防油污、防震、耐摔、体积小超薄、重量轻等常规开关无法比拟的优点。
被广泛应用于工业、机械、电子、医疗、仪器、仪表、日用电器等诸多领域。
•电性能：•1、工作电压：≤42VDC (25VAC)•2、工作电流：≤100mA•3、回线电阻：≤70Ω•4、绝缘电阻：≥100MΩ•5、基材耐压：≤1500VDC•机械性能：•1、使用寿命：≥100万次（平面型）•2、按键操作力：15~750N•3、回弹时间：≤10ms•4、闭合移位：0.1~0.4mm(无触感型) 0.4~1.0mm(触感型)•5、尾部折弯性：≤180度•薄膜开关类型：•1、按键凸起型中性手感薄膜开关•2、内置金属弹片重手感薄膜开关•3、平面轻触式薄膜开关•4、内置LED指示灯薄膜开关•5、带屏蔽层线路薄膜开关•环境适应性：•1、工作温度：-30℃~70℃•2、存放温度：-40℃~80℃•3、工作湿度：≤95% 薄膜基材性能比较性能类别聚脂薄膜（PET）聚碳酸脂（PC）聚乙稀（PVC）（基本上不用）外观透明细砂面（纹理膜）白色、浅蓝色透明、哑白、哑黑色砂面、光面浅黄色、琥珀色半透明色、无色砂面、光面耐温120℃60℃稳定性耐温性、耐光性最好，抗冲击性、耐磨、抗划伤性耐老化性最好耐温性、耐光性较好，吸水性小、抗冲击性、耐老化性好耐温性、耐光性较差，耐化学、腐蚀性好常用品牌日本三菱、英国AUTOTYPE美国GE、德国BAYER、日本帝人台湾南亚、单面、双面保护膜，日本东丽适用范围薄膜开关面板、薄膜开关导电线路薄膜开关面板、仪器仪表普通批示面板、标牌常规厚度0.1～0.25mm0.125～1.0mm 0.1～1.0mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
薄膜开关面板的图案设计文字说明
一、常见键体与指示窗的设计
键体外形与大小的设计，应从整个面板的大小及按键数量的多少来考虑。
按键太小，操作比较费力；按键太大，则影响美观，且不宜按准有效操作区域。
另外，如果按键凸起，应选择带圆角的矩形、圆形、椭圆、长圆等外形比较圆滑的形状；按键不凸起时，则可选择任意形状，以略大于后部电路触点为好。
在键体上设置指示窗，一般情况下，以左上角为好。
指示窗的形状虽可自由设计，但应注意尽量与键体的外形轮廓相适应，譬如，带圆角的键体，宜采用圆形指示窗，方角键体宜采用方形或长方形指示窗，以增进外观的协调。
在同一面板上各单元内的指示窗位置及形状应趋于一致。
二、文字和图案设计
文字和图案是操作功能的媒介，具有直接向操作者提示功能的作用，或对仪器性能作出解说。
薄膜开关的面板，一般没有外置的元件，它是以色块来表示模拟的键盘或元件，为此，文字和图案可直接标注在功能按键的色块上。
此外，对字体的选择还应兼顾到丝网印刷工艺的特点。
对于通常所用的，例如仿宋体，其笔画纤细无力，细微的笔峰较难表现，与色块的力度不相适应。
尤其在文字尺寸比较小时，更是忌用笔画纤细的字体（如宋体、楷体），而应采用黑体或中圆，这种字体笔画横竖等宽，字体方整易辨，与整体设计适应性强，工艺的再现性也好。
其它字体可作为仪器设备的名称、型号或生产制造单位
企业名称，因为这些文字尺寸往往比较大且字数较少，适当采用这些字体可起到点缀平衡作用，增加面板整体美观效果。
对于英文字体，道理一样，较常用的字体有Arial（相当于黑体），慎用Times New Roman
