晶体二极管的极性判别
二极管的符号、判别、参数和分类
二极管符号二极管（国标）2．半导体二极管的极性判别及选用(1) 半导体二极管的极性判别一般情况下，二极管有色点的一端为正极，如2AP1～2AP7，2AP11～2AP1 7等。
如果是透明玻璃壳二极管，可直接看出极性，即内部连触丝的一头是正极，连半导体片的一头是负极。
塑封二极管有圆环标志的是负极，如IN4000系列。
无标记的二极管，则可用万用表电阻挡来判别正、负极，万用表电阻挡示意图见图T304。
根据二极管正向电阻小，反向电阻大的特点，将万用表拨到电阻挡(一般用R ×100或R×1k挡。
不要用R×1或R×10k挡，因为R×1挡使用的电流太大，容易烧坏管子，而R×10k挡使用的电压太高，可能击穿管子)。
用表笔分别与二极管的两极相接，测出两个阻值。
在所测得阻值较小的一次，与黑表笔相接的一端为二极管的正极。
同理，在所测得较大阻值的一次，与黑表笔相接的一端为二极管的负极。
如果测得的正、反向电阻均很小，说明管子内部短路；若正、反向电阻均很大，则说明管子内部开路。
在这两种情况下，管子就不能使用了。
(2) 半导体二极管的选用通常小功率锗二极管的正向电阻值为300～500Ω，硅管为1kΩ或更大些。
锗管反向电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要大得多)。
正反向电阻差值越大越好。
点接触二极管的工作频率高，不能承受较高的电压和通过较大的电流，多用于检波、小电流整流或高频开关电路。
面接触二极管的工作电流和能承受的功率都较大，但适用的频率较低，多用于整流、稳压、低频开关电路等方面。
选用整流二极管时，既要考虑正向电压，也要考虑反向饱和电流和最大反向电压。
选用检波二极管时，要求工作频率高，正向电阻小，以保证较高的工作效率，特性曲线要好，避免引起过大的失真。
3．半导体分立元器件命名方法利用二极管单向导电的特性，常用二极管作整流器，把交流电变为直流电，即只让交流电的正半周(或负半周)通过，再用电容器滤波形成平滑的直流。
如何用万用表检测各种二极管好坏
一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
二极管及其种类与识别
稳压二极管
稳压管主要被作为稳压器或电压基准元件使用！
. 稳压二极管的参数:
（1）稳定电压 （2）电压温度系数（3）动态电阻（4）稳定电流 ， 最大、最小稳定电流（5）最大允许功耗
稳压二极管
稳压二极管是利用PN结反向击穿特性所表现出的稳压性能制成的器件。 稳压管的主要参数有：①稳压值VZ 。指当流过稳压管的电流为某一规 定值时，稳压管两端的压降。目前各种型号的稳压管其稳压值在2～ 200V，以供选择。②电压温度系数。稳压管的稳压值VZ的温度系数在 VZ低于4V时为负温度系数值；当VZ的值大于7V时，其温度系数为正 值；而VZ的值在6V左右时，其温度系数近似为零。目前低温度系数的 稳压管是由两只稳压管反向串联而成，利用两只稳压管处于正反向工 作状态时具有正、负不同的温度系数，可得到很好的温度补偿。例如 2DW7型稳压管是稳压值为±6～7V的双向稳压管。③动态电阻rZ。表 示稳压管稳压性能的优劣，一般工作电流越大，rZ越小。④允许功耗 PZ。由稳压管允许达到的温升决定，小功率稳压管的PZ值为100～ 1000mW,大功率的可达50W。⑤稳定电流IZ。测试稳压管参数时所加 的电流。实际流过稳压管的电流低于IZ时仍能稳压，但rZ较大。
18
检波二极管
检波的作用是把调制在高频电磁波的低频信号检出来。检波二极管要求结电 容小，反向电流小，所以检波二极管常采用点触式二极管。
变容二极管
变容二极管是利用PN结的空间电荷层具有电容特性的原理制成的特殊二极管。它的特点是 结电容随加到管子上的反向电压大小而变化。在一定范围内，反向偏压越小，结电容越大； 反之，反向电容偏压越大，结电容越小。人们利用变容二极管的这种特性取代可变电容器 的功能。变容二极管多采用硅或砷化镓材料制成，采用陶瓷或环氧树脂封装。变容二极管 在电视机、收音机和录像机中多用于调谐电路和自动频率微调电路中。
二极管如何测量_各种二极管测量方法
二极管如何测量_各种二极管测量方法一. 二极管测量方法_普通二极管的检测（检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个pn结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于r×100档或r×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1k左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 k左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
3．反向击穿电压的检测二极管反向击穿电压（耐压值）用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“npn/pnp”选择键设置为npn，再将被测二极管的正极接测试表的“c”插孔内，负极测试表的“e”插孔，按下“v（br）”键，测试表指示出二极管的反向击穿电压值。
也兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极，用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71，摇动兆欧表手柄（应由慢加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
二. 二极管测量方法_稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
模电实验内容
实验一晶体二极管和三极管测试实验内容一、测试晶体二极管（分别测试IN4007和发光二极管）1、判别二极管的极性将万用表欧姆档的量程拨到R×1K、R×100档，并将两表笔分别接到二极管两端。
如图2—1所示。
如果二极管处于正向偏置，呈现低电阻，表针偏转大，此时万用表指示的电阻小于几千欧,若二极管处于反向偏置，呈现高电阻，表针偏转小，此时万用表指示的电阻将达几百千欧以上。
正向偏置时，黑表笔所接的那一端是二极管的正极。
图2—12、判别二极管好坏测得二极管的正向电阻相差越大越好，若测得正反向电阻均为无穷大，则表明二极管内部断路。
如果测得正、反向电阻均为零，此时表明二极管被击穿或短路。
测试In4007时，万用表选用R*1K的量程，测试发光二极管时，万用表选用R*10K 的量程，二、利用万用表测晶体三极管1、用万用表判别管脚及类型（1）基极及管型的判别测试三极管时，可将三极管的结构看作由两个PN结所组成，而PN结的反向电阻都很大，正向电阻很小。
因此可用万用表的R×100或R×1档进行测试。
先将黑表笔接三极管某一极，然后将红表笔接其余两各极。
如图2—2所示。
若测得电阻都大时，则黑表笔所接的是PNP型管子的基极，若测得电阻都小时，则黑表笔所接的是NPN型管子的基极，若两次测得的阻值为一大一小，则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。
图2—2（2）判别集电极和发射极判断集电极和发射极的基本原理是把三极管接成单管放大电路，利用测量管子的电流放大系数β值的大小来判定集电极和发射极。
以NPN为例，如图2—3所示。
基极确定以后，用万用表两表笔分别接另外两个电极,用100KΩ的电阻一端接基极一端接黑表笔。
若万用表指针偏转较大,则黑表笔所接的一端为集电极,则红表笔所接的一端是发射极。
也用手捏住基极与黑表笔（不能使两者相碰）以人体电阻代替100KΩ电阻的作用。

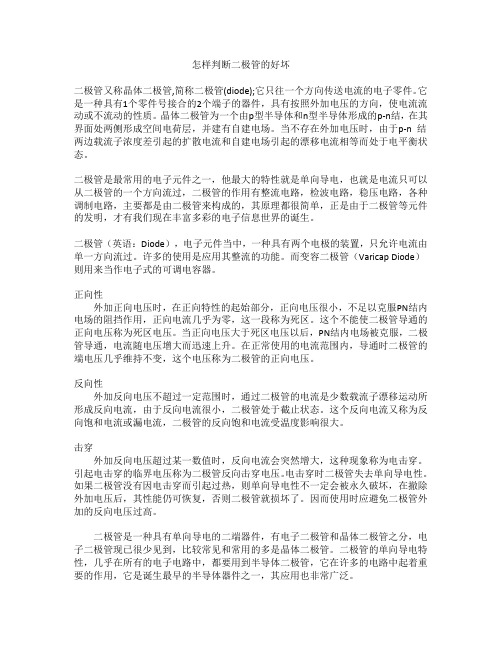

怎样判断二极管的好坏
怎样判断二极管的好坏二极管又称晶体二极管,简称二极管(diode);它只往一个方向传送电流的电子零件。
它是一种具有1个零件号接合的2个端子的器件，具有按照外加电压的方向，使电流流动或不流动的性质。
晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
二极管是最常用的电子元件之一，他最大的特性就是单向导电，也就是电流只可以从二极管的一个方向流过，二极管的作用有整流电路，检波电路，稳压电路，各种调制电路，主要都是由二极管来构成的，其原理都很简单，正是由于二极管等元件的发明，才有我们现在丰富多彩的电子信息世界的诞生。
二极管（英语：Diode），电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过。
许多的使用是应用其整流的功能。
而变容二极管（Varicap Diode）则用来当作电子式的可调电容器。
正向性外加正向电压时，在正向特性的起始部分，正向电压很小，不足以克服PN结内电场的阻挡作用，正向电流几乎为零，这一段称为死区。
这个不能使二极管导通的正向电压称为死区电压。
当正向电压大于死区电压以后，PN结内电场被克服，二极管导通，电流随电压增大而迅速上升。
在正常使用的电流范围内，导通时二极管的端电压几乎维持不变，这个电压称为二极管的正向电压。
反向性外加反向电压不超过一定范围时，通过二极管的电流是少数载流子漂移运动所形成反向电流，由于反向电流很小，二极管处于截止状态。
这个反向电流又称为反向饱和电流或漏电流，二极管的反向饱和电流受温度影响很大。
击穿外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。
引起电击穿的临界电压称为二极管反向击穿电压。
电击穿时二极管失去单向导电性。
如果二极管没有因电击穿而引起过热，则单向导电性不一定会被永久破坏，在撤除外加电压后，其性能仍可恢复，否则二极管就损坏了。
二极管判断方法
检测二极管好环的简易方法(一)普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
二极管的检测方法介绍
1．正、负极性的判别红外发光二极管多采用透明树脂封装，管心下部有一个浅盘，管内电极宽大的为负极，而电极窄小的为正极。也可从管身形状和引脚的长短来判断。通常，靠近管身侧向小平面的电极为负极，另一端引脚为正极。长引脚为正极，短引脚为负极。
2．性能好坏的测量用万用表R×10k档测量红外发光管有正、反向电阻。正常时，正向电阻值约为15~40kΩ（此值越小越好）；反向电阻大于500kΩ（用R×10k档测量，反向电阻大于200 kΩ）。若测得正、反向电阻值均接近零，则说明该红外发光二极管内部已击穿损坏。若测得正、反向电阻值均为无穷大，则说明该二极管已开路损坏。若测得的反向电阻值远远小于500kΩ，则说明该二极管已漏电损坏。
（六）红外光敏二极管的检测
将万用表置于R×1k档，测量红外光敏二极管的正、反向电阻值。正常时，正向电阻值（黑表笔所接引脚为正极）为3~10 kΩ左右，反向电阻值为500 kΩ以上。若测得其正、反向电阻值均为0或均为无穷大，则说明该光敏二极管已击穿或开路损坏。
在测量红外光敏二极管反向电阻值的同时，用电视机遥控器对着被测红外光敏二极管的接收窗口（见图4-75）。正常的红外光敏二极管，在按动遥控器上按键时，其反向电阻值会由500 kΩ以上减小至50~100 kΩ之间。阻值下降越多，说明红外光敏二极管的灵敏度越高。
第三种方法是：用0~50V连续可调直流电源，将电源的正极串接1只20kΩ电阻器后与双向触发二极管的一端相接，将电源的负极串接万用表电流档（将其置于1mA档）后与双向触发二极管的另一端相接。逐渐增加电源电压，当电流表指针有较明显摆动时（几十微安以上），则说明此双向触发二极管已导通，此时电源的电压值即是双向触发二极管的转折电压。
（十）双基极二极管的检测
风险题
风险题（10分）1、当采掘工作面的生产方式已经确定时，它的供电系统的设计包括哪些内容？答：当采掘工作的生产方式已经确定时，它的供电系统的设计主要包括如下内容：(1) 确定供电系统的结构；(2) 选择变压器的容量；(3) 选择电缆线路；(4) 选择馈电、控制开关；(5) 选择、计算继电保护。
2、怎样判别晶体二极管的极性？答：通常根据晶体管管壳上标志的二极管符号来判别，如标志不清或无标志，可根据二极管正向电阻小，反向电阻大的特点，利用万用表来判别极性。
3、晶体三极管有哪几种接线方式？答：根据输出端和输入端公共端的不同分为三种基本接线方式：（1）共发射极接线（2）共集电极接线（3）共基极接线4、鼠笼型异步电动机的起动方法有哪些？答：鼠笼型异步电动机的起动方法有：（1）定子绕组电路串联电阻或电抗器启动（2）星形-三角形换接线启动（3）自耦变压器降压起动（4）延边三角形起动5、自动开关的主要技术参数有哪些？答：主触点和辅助触点的额定电流、主触点的分断能力、脱扣器的型式和额定数据、过电流脱扣器整定电流的调节范围和保护特性。
6、兆欧表怎样接线？答：兆欧表有三个接线柱：一个为“L”，一个为“E”，还有一个为“G”（屏蔽），测量电力线路或照明线路的绝缘电阻时，“L”接被测线路上，“E”接地线，测量电缆的绝缘电阻时，为使测量结果准确，消除线芯绝缘层表面漏电所引起的测量误差还应将“G”接到电缆的绝缘纸上。
风险题（20分）1、填空题：1-10千伏架空线路与构筑物交叉接近时，导线与公路路面之间允许的最小距离为 7 米，导线与建筑物顶之间允许的最小距离为 3 米，导线与居民区之间允许的最小距离为 6.5 米,导线与居民密度小交通不便区域之间允许的最小距离为 4.5 米。
2、试述警告牌种类及其用途？答：警告牌分为以下四类：警告类、禁止类、准许类、及提醒类。
它们的用途分别是：警告类是警告人们不准接近或接触有电部分。
禁止类是禁止操作某些开关，防止在停电的线路与设备上工作的人员触电。
用万用表检测各种见二极管的极性
用万用表检测各种见二极管的极性,好坏等参数的方法本文主要介绍用万用表检测常用二极管,如高速开关二极管,快恢复二极管,小功率通用二极管,双向触发二极管,TVS管,红外二极管的引脚极性及性能的方法.1、检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。
不同的是，这种管子的正向电阻较大。
用R×1k电阻挡测量，一般正向电阻值为5k～10k，反向电阻值为无穷大。
2、检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。
即先用R×1k挡检测一下其单向导电性，一般正向电阻为4.5k左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几欧，反向电阻仍为无穷大。
3、检测小功率晶体二极管A、判别正、负电极(a)、观察外壳上的的符号标记。
通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。
(b)、观察外壳上的色点。
在点接触二极管的外壳上，通常标有极性色点(白色或红色)。
一般标有色点的一端即为正极。
还有的二极管上标有色环，带色环的一端则为负极。
(c)、以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。
B、检测最高工作频率FM。
晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。
另外，也可以用万用表R×1k挡进行测试，一般正向电阻小于1k 的多为高频管。
C、检测最高反向击穿电压VRM。
对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。
需要指出的是，最高反向工作电压并不是二极管的击穿电压。
一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。
4、检测双向触发二极管A、将万用表置于R×1k挡，测双向触发二极管的正、反向电阻值都应为无穷大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晶体二极管的极性判别
晶体二极管的正、负极可按下列方法来判别：
1．看外壳上的符号标记：通常在二极管的外壳上标有二极管的符号。
（参考图 3 ），标有三角形箭头的一端为正极，另一端为负极。
2．看外壳上标记的色点：在点接触二极管的外壳上，通常标有色点（白色或红色）。
除少数二极管（如 2AP9 、2AP10 等）外，一般标记色点的这端为正极。
3．透过玻璃看触针：对于点接触型玻璃外壳二极管，如果标记已磨掉，则可将外壳上的漆层（黑色或白色）轻轻刮掉一点，透过玻璃看那头是金属触针，那头是 N 型锗片。
有金属触针的那头就是正极。
4．用万用表 R*100 或 R*1K 档，任意测量二极管的两根引线，如果量出的电阻只有几百欧姆（正向电阻），则黑表笔（既万用表内电池正极）所接引线为正极，红表笔（既万用表内电源负极）所接引线为负极。
（见图 5 ）
5．用电池和喇叭来判别二极管的正、负极：如图 6 所示。
将一节电池和一个喇叭（或耳机）与被测二极管构成串联电路。
然后将二极管的一端引线断续触碰喇叭，再把二极管倒头又测一次。
以听到“咯、咯”声较大的一次为准，电池正极相接的那一根引线为正极，另一根为负极。
