管道腐蚀

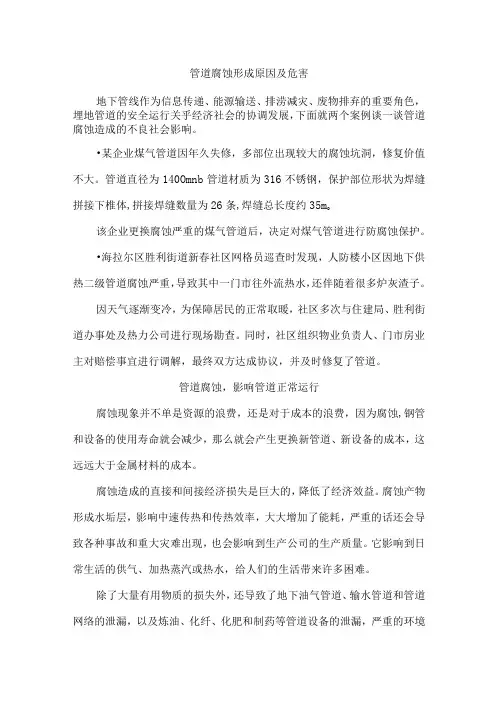

管道腐蚀形成原因及危害
管道腐蚀形成原因及危害地下管线作为信息传递、能源输送、排涝减灾、废物排弃的重要角色，埋地管道的安全运行关乎经济社会的协调发展，下面就两个案例谈一谈管道腐蚀造成的不良社会影响。
•某企业煤气管道因年久失修，多部位出现较大的腐蚀坑洞，修复价值不大。
管道直径为140Omnb管道材质为316不锈钢，保护部位形状为焊缝拼接下椎体,拼接焊缝数量为26条,焊缝总长度约35m o该企业更换腐蚀严重的煤气管道后，决定对煤气管道进行防腐蚀保护。
•海拉尔区胜利街道新春社区网格员巡查时发现，人防楼小区因地下供热二级管道腐蚀严重，导致其中一门市往外流热水，还伴随着很多炉灰渣子。
因天气逐渐变冷，为保障居民的正常取暖，社区多次与住建局、胜利街道办事处及热力公司进行现场勘查。
同时，社区组织物业负责人、门市房业主对赔偿事宜进行调解，最终双方达成协议，并及时修复了管道。
管道腐蚀，影响管道正常运行腐蚀现象并不单是资源的浪费，还是对于成本的浪费，因为腐蚀,钢管和设备的使用寿命就会减少，那么就会产生更换新管道、新设备的成本，这远远大于金属材料的成本。
腐蚀造成的直接和间接经济损失是巨大的，降低了经济效益。
腐蚀产物形成水垢层，影响中速传热和传热效率，大大增加了能耗，严重的话还会导致各种事故和重大灾难出现，也会影响到生产公司的生产质量。
它影响到日常生活的供气、加热蒸汽或热水，给人们的生活带来许多困难。
除了大量有用物质的损失外，还导致了地下油气管道、输水管道和管道网络的泄漏，以及炼油、化纤、化肥和制药等管道设备的泄漏，严重的环境污染，甚至引起火灾，爆炸和倒塌等灾难性事故。
管道腐蚀情况分类按腐蚀形态分类，可分为全面腐蚀、局部腐蚀和应力腐蚀三大类。
1、全面腐蚀全面腐蚀也称均匀腐蚀，是在管道较大面积上产生的程度基本相同的腐蚀。
均匀腐蚀是危险性最小的一种腐蚀。
2、局部腐蚀局部腐蚀又称非均匀腐蚀，其危害性远比均匀腐蚀大，因为均匀腐蚀容易被发觉，容易设防，而局部腐蚀则难以预测和预防，往往在没有先兆的情况下，使金属构件突然发生破坏，从而造成重大火灾或人身伤亡事故。
钢管的管道腐蚀和管道保护
钢管的管道腐蚀和管道保护随着经济的不断发展，建筑、交通、能源等行业的快速发展，对管道的需求日渐增加，管道的使用也越来越广泛，从输送水、油、气体到输送大量的固体物料等。
其中，钢管是一种常用的管道材料，具有高强度、耐腐蚀、易加工等优点，广泛应用于各个行业。
然而，随着使用时间的增长，管道腐蚀逐渐变成了一个值得关注的问题，因此，钢管的管道腐蚀和管道保护成为了重要的话题。
一、管道腐蚀的原因及种类管道腐蚀可以发生在内壁、外壁或整个结构的表面上，通常是由物理、化学、电化学或微生物的过程引起的。
这些过程导致管壁的腐蚀和损坏，对管道的完整性产生了严重影响，危及设备和人员的安全。
管道腐蚀的原因主要包括以下几个方面：1. 化学作用管道输送的介质中可能存在一些化学物质，如氯离子、硫酸盐、硝酸盐等，这些物质的存在会使钢管内壁产生一定的化学反应，产生一种与钢管化学成分不同的物质，这就导致了管道的腐蚀。
2. 电化学作用当钢管接触到一些金属或导电性较好的固体、液体或气体时，就会形成电化学腐蚀。
在此情况下，钢管作为阴极，被氧化物或氢离子还原。
这个还原过程释放出电子，导致钢管的腐蚀。
3. 微生物管道腐蚀还可能由微生物引起的生物腐蚀而发生。
当含有微生物的水或土壤用来输送时，管道内壁会长有微生物，这些微生物可以产生酸、碱物质，加速管道的腐蚀。
针对不同的管道腐蚀原因，分类主要有：1. 化学腐蚀：主要包括酸性腐蚀、碱性腐蚀、氧化腐蚀等。
2. 电化学腐蚀：主要包括电池腐蚀、放电腐蚀等。
3. 辐射腐蚀：主要由于辐射能量作用所产生的腐蚀。
4. 磨损腐蚀：主要是由于管道长期使用产生摩擦或磨损，导致管道损伤。
二、管道保护的方法1. 喷涂防护涂料喷涂防护涂料是保护管道的最基本方法，喷涂过程会形成一层具有化学性质的隔离层，可以减缓管道的腐蚀。
因此，选择符合要求的防护涂料，掌握喷涂技术，并且对管道进行定期检查和维修是非常重要的。
2. 热浸镀锌对于有些金属材质的钢管，可以通过热浸镀锌的方式进行防腐，即将加热后的钢管浸入熔化的锌中，使得锌可以与钢管表面化学反应成为一种稳定的化合物，形成坚固的防腐层。
管道腐蚀机理
管道腐蚀机理全文共四篇示例，供读者参考第一篇示例：管道腐蚀是管道工程中常见的问题，它会降低管道的使用寿命，甚至导致管道破裂造成事故。
管道腐蚀的机理复杂，主要包括电化学腐蚀、化学腐蚀和微生物腐蚀等多种方式。
了解管道腐蚀的机理对于有效预防和控制管道腐蚀至关重要。
电化学腐蚀是管道腐蚀的一种主要形式。
在含水介质中，金属管道表面会形成电化学电池。
管道金属处于不同电位的部位之间形成阳极和阴极。
阳极在电化学反应中被氧化产生金属离子，而阴极则在电化学反应中充当还原剂。
在电解质溶液中，阴极和阳极之间的电流流动促使阳极金属的溶解，产生腐蚀现象。
电化学腐蚀通常受到外界因素如温度、湿度、PH值等的影响，因此管道在设计和使用中需要考虑这些因素以避免腐蚀的发生。
化学腐蚀是另一种常见的管道腐蚀形式。
化学腐蚀是指金属与环境中的化学物质直接发生反应而导致金属腐蚀。
当氧气、水、有机物和酸碱等物质与金属表面接触时，会产生氧化、还原和形成酸碱等化学反应，加速金属表面的腐蚀。
氧气是导致管道腐蚀的主要因素之一，因此在设计和使用管道时需要注意通风和防潮，减少氧气和水接触金属表面的机会。
微生物腐蚀是一种特殊的管道腐蚀形式。
微生物腐蚀是由微生物在管道表面形成生物膜，并产生特定的代谢产物导致金属腐蚀。
微生物腐蚀通常发生在含有微生物的介质中，如水、土壤等。
微生物腐蚀对管道的腐蚀速度较慢，但会在管道内壁形成微小的腐蚀斑点，逐渐加剧管道的腐蚀。
在设计和使用管道时需要定期清洗和消毒，防止微生物生长和腐蚀。
除了以上几种腐蚀机理外，还有一些其他因素也会对管道的腐蚀产生影响，如温度、压力、流速等。
温度会影响金属的热化学性质，而压力和流速则会影响管道内介质的腐蚀速度。
在高温和高压下，金属会更容易受到腐蚀，因此在设计和使用管道时需要考虑这些因素并采取相应的保护措施。
为了有效预防和控制管道腐蚀，可以采取一些常见的防腐措施，如涂层保护、阳极保护、防腐看管等。
涂层保护是在管道表面涂覆防腐材料，形成一层保护层以阻止金属与环境接触。
管道腐蚀的名词解释是啥

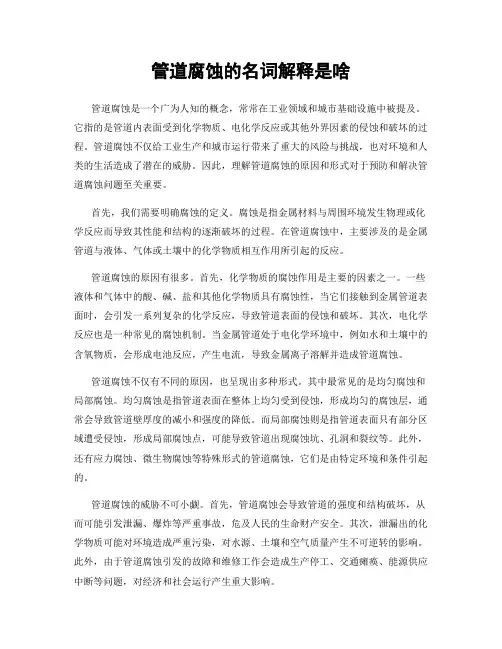

管道腐蚀的名词解释是啥管道腐蚀是一个广为人知的概念，常常在工业领域和城市基础设施中被提及。
它指的是管道内表面受到化学物质、电化学反应或其他外界因素的侵蚀和破坏的过程。
管道腐蚀不仅给工业生产和城市运行带来了重大的风险与挑战，也对环境和人类的生活造成了潜在的威胁。
因此，理解管道腐蚀的原因和形式对于预防和解决管道腐蚀问题至关重要。
首先，我们需要明确腐蚀的定义。
腐蚀是指金属材料与周围环境发生物理或化学反应而导致其性能和结构的逐渐破坏的过程。
在管道腐蚀中，主要涉及的是金属管道与液体、气体或土壤中的化学物质相互作用所引起的反应。
管道腐蚀的原因有很多。
首先，化学物质的腐蚀作用是主要的因素之一。
一些液体和气体中的酸、碱、盐和其他化学物质具有腐蚀性，当它们接触到金属管道表面时，会引发一系列复杂的化学反应，导致管道表面的侵蚀和破坏。
其次，电化学反应也是一种常见的腐蚀机制。
当金属管道处于电化学环境中，例如水和土壤中的含氧物质，会形成电池反应，产生电流，导致金属离子溶解并造成管道腐蚀。
管道腐蚀不仅有不同的原因，也呈现出多种形式。
其中最常见的是均匀腐蚀和局部腐蚀。
均匀腐蚀是指管道表面在整体上均匀受到侵蚀，形成均匀的腐蚀层，通常会导致管道壁厚度的减小和强度的降低。
而局部腐蚀则是指管道表面只有部分区域遭受侵蚀，形成局部腐蚀点，可能导致管道出现腐蚀坑、孔洞和裂纹等。
此外，还有应力腐蚀、微生物腐蚀等特殊形式的管道腐蚀，它们是由特定环境和条件引起的。
管道腐蚀的威胁不可小觑。
首先，管道腐蚀会导致管道的强度和结构破坏，从而可能引发泄漏、爆炸等严重事故，危及人民的生命财产安全。
其次，泄漏出的化学物质可能对环境造成严重污染，对水源、土壤和空气质量产生不可逆转的影响。
此外，由于管道腐蚀引发的故障和维修工作会造成生产停工、交通瘫痪、能源供应中断等问题，对经济和社会运行产生重大影响。
为了解决和预防管道腐蚀问题，人们采取了一系列措施。
首先，选择合适的材料对于抵抗管道腐蚀至关重要。
管道的腐蚀与防护
管道的腐蚀与防护摘要：社会经济在不断发展，能源需求在不断增大，为了进一步推动社会经济的发展，降低能源消耗，做好能源管道的防腐防护便成了当前的重要工作。
文章针对管道的腐蚀与防护工作进行了分析和探究，并且提出一些意见建议，希望能够为管道防腐防护工作带来帮助。
关键词：管道系统；管道腐蚀；防腐蚀；防护；措施引言管道的使用强度会受化学或者电化学腐蚀的影响，如果腐蚀情况较为严重的话，会出现管道穿孔的现象，会损害整个管道系统。
所以管道的防护工作具有重要的现实意义，管道系统的安全运行对社会经济以及能源消耗都有积极的影响。
1 管道腐蚀的几种腐蚀类型1.1 管道的化学腐蚀管道腐蚀的方式不止一种，较为严重的腐蚀方式是化学腐蚀，并且这种严重的腐蚀方式还比较常见。
腐蚀除了管道的内部腐蚀就是管道的外部腐蚀。
油气等具有腐蚀性的物质在管道运输时会对管道有腐蚀作用。
硫化氢以及二氧化碳等是油气中常见的腐蚀气体，也是化学腐蚀的气体。
点蚀以及藓状腐蚀等化学腐蚀是二氧化碳造成的，影响这类腐蚀的因素有多种，例如温度、流速以及压力等。
另外，还有一些氯离子和碳酸氢根离子的浓度也会对该类腐蚀造成影响。
有一种腐蚀性较强并且溶解度较大的腐蚀性气体-硫化氢。
这种元素会与管道发生化学反应，产生硫化铁。
硫化铁对管道会产生影响，使其受到腐蚀。
除此之外，该物质与管道之间形成的电位差会加快管道的腐蚀。
空气和土壤会造成管道的外部腐蚀，这是由于二者之间存在具有腐蚀性的二氧化碳气体。
即点蚀和均匀腐蚀。
1.2 管道的电化学腐蚀一般情况下，化学腐蚀和电化学腐蚀是同时进行的。
微生物和土壤是电化学腐蚀的主要影响因素。
微电池是土壤中电化学局部分布不均匀形成的。
一旦形成微电池就会对金属管道产生腐蚀作用。
这是由于土壤介质多样性而导致的电化学宏观不均匀。
除了上述几种造成腐蚀的因素外，还有一些物理性质的变化也会导致腐蚀。
例如PH值、含盐量等。
如果管道上边具有微生物，那么也容易形成腐蚀电池，这是由于微生物使管道表面的物理化学性质发生了改变，而其中不在原来路径上流动的杂散电流所引起的杂散电流腐蚀比普通的电流腐蚀更要剧烈。
压力管道防腐的腐蚀原理
压力管道防腐的腐蚀原理压力管道在运行过程中会受到各种外界因素的影响，其中最主要的就是腐蚀。
腐蚀是指金属在化学或电化学作用下，与周围介质发生物理或化学反应而损失其原有的性能和功能的过程。
压力管道的腐蚀主要由以下几个方面的因素造成：1. 介质腐蚀：压力管道实际上就是把介质从一个位置输送到另一个位置的管路系统。
介质中可能含有酸、碱、盐等腐蚀性物质，这些物质会与金属管道发生化学反应，导致腐蚀。
例如，盐水中的氯离子很容易与铁发生电化学反应，产生铁氯化物和电子，形成氧化铁，即锈垢。
这种腐蚀叫做盐腐蚀。
2. 水腐蚀：水是一种广泛存在于自然界中的介质，对金属具有不同程度的腐蚀作用。
水腐蚀可以分为氧化性腐蚀和电化学腐蚀两种。
氧化性腐蚀是指水中的氧气与金属表面发生化学反应，形成金属氧化物，例如铁生锈；电化学腐蚀是指水中的电解质（如盐、碱等）使金属产生电化学反应，导致整个金属表面发生腐蚀。
3. 微生物腐蚀：微生物腐蚀是指生物体形成在金属表面，利用金属的电化学性质和化学能量进行代谢活动，导致金属发生腐蚀。
微生物腐蚀主要包括硫酸盐还原菌腐蚀、硫杆菌腐蚀、铁铜杆菌腐蚀等。
这些微生物对金属具有一定的腐蚀性，会产生气体、酸、碱等物质，而这些物质会导致压力管道的腐蚀。
4. 焊接腐蚀：焊接是管道安装过程中常用的连接方式，而焊接也是导致管道腐蚀的重要因素之一。
焊接时，由于高温和氧气的作用，引起焊缝区域的金属发生氧化、电化学反应和晶间腐蚀等现象，导致焊缝区域的腐蚀性增加。
要防止压力管道的腐蚀，可以采取以下措施：1. 选择合适的材料：在设计和选材时，应根据介质的特性选择能够耐腐蚀的材料，例如304不锈钢、316不锈钢等。
对于特殊介质，可以采用特殊材料或者进行内衬防腐。
2. 防护措施：在管道进行防腐处理前，可以对金属表面进行除锈、清洗等预处理，然后进行防腐涂层处理，例如喷涂防腐漆等。
3. 检测监控：定期对压力管道进行检测，发现腐蚀现象及时采取措施修复或更换。
管道壁厚腐蚀更换标准
管道壁厚腐蚀更换标准管道是工业生产中常用的输送介质的设备，而管道壁厚腐蚀是管道运行过程中常见的问题。
为了确保管道的安全运行，必须根据一定的标准进行壁厚腐蚀的检测和更换。
本文将介绍管道壁厚腐蚀更换的标准。
一、管道壁厚腐蚀的定义和危害管道壁厚腐蚀是指管道内壁受到化学物质侵蚀或电化学反应而逐渐减薄，严重时甚至会造成管道破裂、泄漏等严重事故。
管道壁厚腐蚀的主要危害包括以下几个方面：1. 减小管道的承压能力，增加了管道的破裂风险；2. 影响管道的流量，增加流体的阻力，降低了管道的输送效率；3. 使管道材料的强度降低，降低了管道的使用寿命；4. 导致管道内壁不光滑，易积累杂质，增加了管道的清洁难度。
二、管道壁厚腐蚀更换的标准为了确保管道的安全运行，管道壁厚腐蚀的更换必须按照一定的标准进行。
下面是常见的管道壁厚腐蚀更换的标准要求：1. 壁厚测量标准：采用超声波测厚仪等专业设备对管道进行壁厚测量。
壁厚测量应在管道停产或停用时进行，且应测量整个管道的长度和周向。
根据壁厚测量结果，判断管道是否达到更换标准。
2. 更换周期标准：根据管道材料、介质性质、工作压力和温度等因素，确定管道壁厚腐蚀的更换周期。
一般情况下，根据经验值和先进的管理经验，确定更换周期为5年至10年。
3. 壁厚损失标准：根据管道的设计厚度和使用寿命，确定管道壁厚的损失标准。
一般情况下，当管道壁厚损失超过设计厚度的10%时，即需要进行更换。
4. 更换材料标准：根据管道的介质性质、工作压力和温度等因素，选择适当的材料进行管道的更换。
更换材料应符合国家相关标准，确保管道的安全性和可靠性。
5. 更换工艺标准：管道的更换应按照专业的工艺标准进行。
更换过程中，应注意防止管道的二次污染和机械损伤，确保更换后的管道能够正常运行。
三、管道壁厚腐蚀更换的注意事项在进行管道壁厚腐蚀更换时，还需要注意以下几个方面：1. 定期检查：定期对管道进行检查，及时发现管道壁厚腐蚀的情况。
成品油管道腐蚀原理类型
成品油管道腐蚀原理类型成品油管道腐蚀原理及类型 成品油管道腐蚀是指管道在运输和使用过程中，由于外界环境和介质的作用，逐渐受到化学或电化学的破坏。
了解腐蚀的原理和类型对于预防管道事故和延长管道寿命具有重要意义。
本文将就成品油管道腐蚀的原理和常见类型进行探讨。
一、成品油管道腐蚀原理 1. 化学腐蚀：化学腐蚀是指管道金属与介质中的化学物质直接反应导致的腐蚀。
常见的化学腐蚀包括酸腐蚀、碱腐蚀和盐腐蚀。
例如，盐腐蚀是指海水或含盐溶液中的氯离子进入管道内部，与金属发生氧化反应，并产生金属氧化物或金属盐。
2. 电化学腐蚀：电化学腐蚀是指管道金属与外界环境形成的电化学腐蚀电池产生的腐蚀。
典型的电化学腐蚀包括金属腐蚀和电化学腐蚀。
例如，金属腐蚀是指金属表面存在微小的局部缺陷，形成阳极和阴极区域，在电解质中形成微小的电池，引发金属腐蚀反应。
3. 自腐蚀：自腐蚀是指金属表面与介质中的溶解氧和其它成分直接发生反应，从而引发金属腐蚀。
例如，含有溶解氧的水溶液中，金属表面的氧化反应产生氧化物，同时伴生金属离子的溶解。
4. 应力腐蚀：应力腐蚀是指管道金属在介质作用下，处于受应力状态下产生腐蚀。
常见的应力腐蚀有氢脆、氨脆和碱性应力腐蚀等。
例如，碳钢管道在高温高压条件下，受到硫化氢和水的共同作用，会产生碱性应力腐蚀。
二、成品油管道腐蚀类型 1. 穿孔腐蚀：穿孔腐蚀是指管道金属表面出现局部孔洞的腐蚀类型。
在成品油管道中，穿孔腐蚀可以由介质中的酸性物质或氧化性物质引起，导致金属表面的局部凹陷或孔洞。
2. 腐蚀疲劳：腐蚀疲劳是指管道金属在外界环境腐蚀的同时，由于受到应力和变形的作用，引发金属疲劳断裂。
腐蚀疲劳一般发生在金属表面存在裂纹或缺陷的地方，常见的原因包括不均匀应力分布、金属结构松动等。
3. 缝隙腐蚀：缝隙腐蚀是指管道金属表面因介质和环境作用，在缝隙或密封区域发生的腐蚀。
缝隙腐蚀发生在金属焊接接头、胶垫密封处等附近，由于液体渗入导致腐蚀的加剧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道腐蚀资料第一节、管道腐蚀概论材料腐蚀定义：材料受其周围环境的化学、电化学和物理作用下引起的失效破坏现象。
金属腐蚀定义：金属与其周围环境（介质）之间发生化学或电化学作用而引起的破坏或变质。
铁生锈、钢管腐蚀穿孔、钢桥梁腐蚀非金属腐蚀定义：指非金属材料由于在环境介质的化学、机械和物理作用下、出现老化、龟裂、腐烂和破坏的现象。
涂层龟裂按管材的种类，管道可分为以下几类：（1）金属管道1）黑色金属管道：钢管、不锈钢管、铸铁管、球墨铸铁管等；2）有色金属管道：铜管、铝管、铝合金管等（2）非金属管道（3）复合管道常用钢管分类：（1）无缝钢管按管材分：1）普通碳素钢2）优质碳素钢3）低合金钢；按制造方法：1）热轧2）冷轧（2）焊接钢管1）低压流体输送用焊接钢管»①镀锌管（白铁管）»②非镀锌管（黑铁管）2）直缝卷焊钢管3）螺旋焊接管钢管特性：钢管是各类工程中最常见的管道。
钢管的特点是强度高、硬度高，并有较好的塑性和韧性，焊接性能好。
钢管在自然环境下，容易腐蚀，因而是管道防腐工程的主要对象。
根据是否有缝，钢管可以分为无缝钢管和有缝钢管，有缝钢管又称焊接钢管，焊接钢管可分为低压流体输送用焊接钢管和卷焊钢管。
无缝钢管通常采用普通碳素钢、优质碳素钢、普通低合金钢和合金结构钢生产而成，根据制造方法可分为冷拔和热轧两种。
无缝钢管用途非常广泛，常用于锅炉房中的管道、热力交换站工艺管道、较小管径的燃气管道等。
低压流体输送用焊接钢管常采用焊接性能较好的低碳钢制造。
其管壁有一条纵向焊缝。
根据钢管表面是否有镀锌层，可分为镀锌钢管（俗称白铁管）和非镀锌管（俗称黑铁管）两种。
低压流体输送用焊接钢管常用于小管径和较低压力的管道，其壁厚规格分为普通管和加厚管。
– 1.3.1 按照腐蚀过程的特点和机理分类–（1）化学腐蚀•金属管道与非电解质直接发生纯化学作用而遭受破坏，称为化学腐蚀。
化学腐蚀的特点是反应过程中没有电流产生。
单纯的化学腐蚀的过程是非常少见的。
化学腐蚀有以下两种：•①气体腐蚀：金属管道在干燥气体中，表面上没有湿气冷凝的腐蚀。
•②非电解质溶液中的腐蚀：金属管道在不导电的非电解质溶液中的腐蚀。
–（2）电化学腐蚀•金属管道与电解质因发生电化学反应而产生的破坏，称为电化学腐蚀。
•电化学腐蚀是最普遍和常见的腐蚀，金属在各种化学介质、大气、海水和土壤中的腐蚀均是电化学腐蚀。
•任何一种按电化学机理进行的腐蚀反应至少包含有一个阳极反应和一个阴极反应。
–阳极反应是金属原子从金属转移到介质中并放出电子的过程．即氧化过程。
–阴极反应是介质中的氧化剂夺取电子发生还原反应的还原过程。
例如，碳钢在酸中腐蚀时，在阳极区Fe被氧化为Fe2+，所放出的电子自阳极(Fe)流至钢表面的阴极区，与H＋作用而还原成氢气，即：电化学腐蚀的特点是：介质为离子导电的电解质；金属/电解质界面的反应过程为电荷转移而引起的电化学过程，必需包括离子和电子的转移；界面上的电化学反应过程包括两个相互独立的氧化过程和还原过程；金属/电解质界面伴随电荷转移的反应称为电极反应；电化学腐蚀过程伴随电子的流动，即电流的产生。
自然环境腐蚀包括：大气腐蚀、海水腐蚀、土壤腐蚀、微生物腐蚀腐蚀中局部腐蚀更危险局部腐蚀是指金属管道仅限一定区域腐蚀，而其他部位则几乎未被腐蚀。
局部腐蚀对管道的威胁最大。
局部腐蚀又可以分为无应力和有应力两种情况。
第二节、金属腐蚀原理要知道电极、电极电位、平衡电位、非平衡电位、参比电极、极化等的概念。
电极的定义：一般认为电子导体（如金属等）和离子导体（液、固体电解质）接触，并有电荷在两相之前迁移而发生氧化还原反应的体系，称为电极。
电极电位：电极反应可以导致在电极和溶液的界面上建立起离子双电层，这种双电层两侧的电位差，即金属和溶液之间产生的电位差，称为电极电位。
参比电极：指具有稳定可再现电位的电极，在测量管道电位或其他电极电位值时用于组成测量电池的电化学半电池，作为电极电位测量的参考基准。
平衡电位定义：当金属电极上只有一个确定的电极反应，并且该反应处于动态平衡，即金属的溶解速度等于金属离子的沉积速度时，电极获得一个不变的电位值，该电位值称为平衡电极电位非平衡点位：实际金属腐蚀时，电极上可能同时存在两个或两个以上不同物质参与的电化学反应，电极上不可能出现物质交换与电荷交换均达到平衡的状况，这种情况下的电极电位称为非平衡电位或不可逆电位。
非平衡电位可以是稳定的，也可以是不稳定的。
极化：腐蚀原电池有电流通过后引起的电极电位的偏移。
阳极极化：阳极电位往正方向偏移；阴极极化：阴极电位往负方向偏移；极化值：在相应的电流密度下的电位对其平衡电位（平衡体系）或稳定电位（非平衡体系）之差。
参比电极中用其他参比电极测定电极电位时，可按下式换算成相对于SHE的电位值：氧浓差电池腐蚀：由于在管道的不同部位氧的浓度不同，在贫氧的部位管道的自然电位（非平衡电位）低，是腐蚀原电池的阳极，其阳极溶解速度明显大于其余表面的阳极溶解数度，故遭受腐蚀。
属于（宏电池中同一金属接触不同的电解质溶液，或电解质溶液的浓度、温度、气体压力、流速等条件不同）范围。
地下管道的腐蚀电池：微电池和宏电池同时存在；微电池作用的腐蚀特征：腐蚀坑点较浅，分布均匀；宏电池作用的腐蚀特征：腐蚀坑较深，局部溃疡或穿孔。
腐蚀原电池的条件（三要素）：（1）有电解质溶液与金属相接触；（2）金属的不同部位或两种金属间存在电极电位差；（3）两极之间相互连通。
腐蚀原电池的三个必要过程：（1）阳极过程：金属溶解，以离子形式转入溶液，当量电子留在金属上：（2）电子转移：在电路中电子由阳极流至阴极；（3）阴极过程：由阳极流过来的电子被溶液中能吸收电子的氧化剂D所接受，氧化剂被还原：常见氧化剂：H+、O2、部分盐类离子。
第3章金属管道在自然环境中的腐蚀土壤腐蚀土壤腐蚀的电极过程(1)阴极过程土壤中的钢铁，在发生土壤腐蚀时，阴极过程是氧的还原：O2+2H2O+4e-→4OH-只有在酸性很强的土壤中，才会发生析氢反应：2H+ + 2e- →H2在硫酸还原菌的参与下，硫酸根的还原也可作为土壤腐蚀的阴极过程：SO42- + 4H2O+ 8e- →S2- + 8OH-金属离子的还原，也是一种土壤腐蚀的阴极过程：M3+ + e- →M2+(2)阳极过程Fe+nH2O →Fe2+.nH2O +2e-只有在酸性较强的土壤中，才有相当数量的铁氧化成为两价或三价的离子，以离子状态存在于土壤之中。
在稳定的中性或碱性土壤中：Fe2+ + 20H- →Fe(OH)2（绿色产物）在阳极区有氧存在时，Fe(OH)2能氧化成为溶解度很小的Fe(OH)3：2 Fe(OH)2 + 1/2 O2 + H2O →2Fe(OH)3Fe(OH)3产物很不稳定，它会变成更稳定的产物：Fe(OH)3 →FeOOH（赤色产物）Fe(OH)3→Fe2O3·3H20（黑色产物）→Fe203+3H20当土壤中存在HCO3-、CO32-、S2-时：Fe2++CO32- →FeCO3Fe2+ +S2- →FeS土壤腐蚀的影响因素（1）金属材料：一般来说碳钢成分对土壤腐蚀性的影响不大，影响较大是金属材料本身的相结构和组织，如碳钢的焊缝及热影响区更容易腐蚀；（2）含水量：土壤中的水分有些与土壤的组分结合在一起，有些紧紧黏附在固体颗粒的周围，有些可以在微孔中流动。
盐类溶解在这些水中，土壤就成了电解质。
土壤的导电性与土壤的孔隙度、土壤的含水量及含盐量等各种因素有关。
土壤越干燥，含盐量越少，其电阻越大；土壤越潮湿，含盐量越多，电阻就越小。
干燥而少盐的土壤电阻率可高达10000Ω．cm，而潮湿多盐的土壤电阻率可低于500Ω．cm。
随着含水量从0％增加到100％，土壤腐蚀性先增加，达到一个一个最大值后减小。
原因：电解质浓度先增加后减小（回路电阻先减小后增加）、排除空气。
(从小到大)（3）含氧量：氧的去极化作用随着阴极氧含量的增多而加大。
（4）含盐量：土壤中的可溶盐是形成电解液的主要因素，含盐量越高，土壤电阻率越小，腐蚀速度越大；与铁金属腐蚀影响关系密切的阴离子氯离子（氯离子可破坏钝化作用）、硫酸根、硝酸根等，一般认为，阳离子对金属腐蚀影响不大。
（5）pH值，一般而言，pH值越低，土壤腐蚀性越强；（6）细菌：（7）氧化还原电位。
氧化还原电位是以一个综合反映土壤氧化还原程度的强度指标；当氧化还原电位高时，表明氧化剂占的比例大，氧化性强；当氧化还原电位低时，表明还原剂占的比例大，还原性强。
（8）土壤电阻率。
土壤电阻率是表征土壤导电能力的指标。
在其他条件相同的情况下，土壤电阻率越小，腐蚀电流越大，土壤腐蚀性越强。
土壤电阻率的大小主要和土壤的含水量、含盐量、有机质含量、颗粒特征及温度有关。
金属管道的微电池腐蚀与土壤电阻率无关。
（9）土壤质地的松紧度（孔隙度）（10）土壤温度（11）杂散电流的影响（12）管地电位。
管地电位是一个综合反映金属表面腐蚀趋势的指标，管地电位越高，腐蚀越激烈。
土壤中氧的来源：1）空气的渗透；2）雨水及地下水的溶解氧；氧部分存在于土壤的孔隙与毛细管中，部分溶解在水里。
土壤中的含氧量与土壤的湿度和结构有密切关系，在干燥的砂土中，含氧量较高；在潮湿的砂土中，含氧量较少；而在潮湿密实的黏土中，含氧量最少。
由于湿度和结构的不同，土壤中的含氧量可相差达几万倍，这种充气的极不均匀，也止是造成氧浓差电池腐蚀的原因。
一般来说：含氧量越高，腐蚀速率越大。
当由于含氧量不同而造成氧浓差电池时，含氧低的区域由于成为阳极而腐蚀速率大土壤腐蚀的几种形式(1)由于充气不均匀引起的腐蚀112）当金属管道通过结构不同和潮湿程度不同的土壤时（如通过砂土和黏土时），由于充气不均匀形成氧浓差电池的腐蚀。
处在砂土中的金属管段，由于氧容易渗入，电位高而成为阴极；而处在黏土中的金属管段，由于缺氧，电位低而成为阳极，这样就构成了氧浓差腐蚀电池，因而使黏土中的金属管段加速腐蚀。
113）同样，埋在地下的管道（特别是水平埋放，并且直径较大的管子）、金属钢桩、设备底架等，由于各部位所处的深度不同，氧到达的难易程度就会有所不同，因此，就会构成氧浓差腐蚀电池。
埋得较深的地方（如管子的下部），由于氧不容易到达而成为阳极区，腐蚀主要就集中在这一区域。
（2）由杂散电流引起的腐蚀114）杂散电流足在土壤介质中的导电体因绝缘不良而漏失出来的电流，或者说是正常电路以外流入的一种大小、方向都不固定的电流。
地下埋设的金属构筑物在杂散电流影响下所发生的腐蚀，称为杂散电流腐蚀或干扰腐蚀。
115）杂散电流从金属管道或路轨流入土壤（电解质）的部位是电解池的阳极区，腐蚀就发生在此处。
防止土壤腐蚀的措施：绝电流流入大地，或使漏入大地的电流沿着特设的线路回流入供电网。
