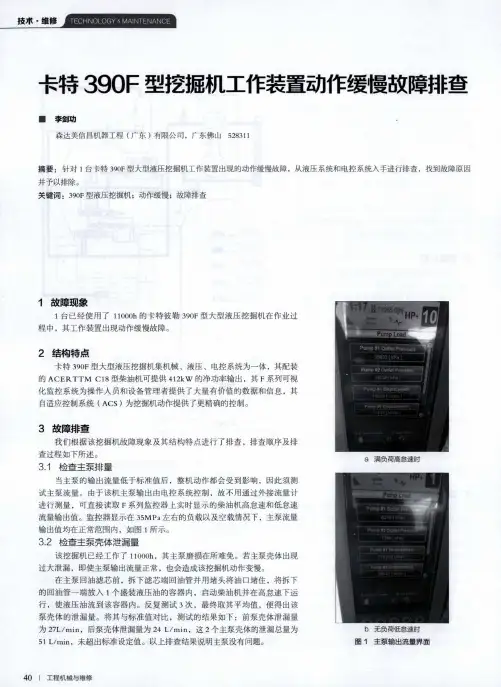

卡特390f型挖掘机工作装置动作缓慢故障排查
技术•维修卡特390F型挖掘机工作装置动作缓慢故障排查■李剑功森达美信昌机器工程（广东）有限公司，广东佛山528311摘要：针对1台卡特390F型大型液压挖掘机工作装置出现的动作缓慢故障.从液压系统和电控系统入手进行排查，找到故障原因并予以排除。
关键词：390F型液压挖掘机；动作缓慢；故障排查1故障现象1台已经使用了llOOOh的卡特彼勒390F型大型液压挖掘机在作业过程中，其工作装置出现动作缓慢故障。
2结构特点卡特390F型大型液压挖掘机集机械、液压、电控系统为一体，其配装的ACERTTM C18型柴油机可提供412kW的净功率输出，其F系列可视化监控系统为操作人员和设备管理者提供了大量有价值的数据和信息，其自适应控制系统（ACS）为挖掘机动作提供了更精确的控制。
3故障排查我们根据该挖掘机故障现象及其结构特点进行了排査，排查顺序及排査过程如下所述。
3.1检查主泵排量当主泵的输出流量低于标准值后，整机动作都会受到影响，因此须测试主泵流量。
由于该机主泵输出由电控系统控制，故不用通过外接流量计进行测量，可直接读取F系列监控器上实时显示的柴油机高怠速和低怠速流量输出值。
监控器显示在35MPa左右的负载以及空载情况下，主泵流量输出值均在正常范围内，如图1所示。
3.2检查主泵壳体泄漏量该挖掘机已经工作了llOOOh,其主泵磨损在所难免。
若主泵壳体出现过大泄漏，即使主泵输出流量正常，也会造成该挖掘机动作变慢。
在主泵回油滤芯前，拆下滤芯端回油管并用堵头将油口堵住，将拆下的回油管一端放入1个盛装液压油的容器内，启动柴油机并在高怠速下运行，使液压油流到该容器内。
反复测试3次，最终取其平均值，便得出该泵壳体的泄漏量。
将其与标准值对比，测试的结果如下：前泵壳体泄漏量为27L/min,后泵壳体泄漏量为24L/min,这2个主泵壳体的泄漏总量为51L/min,未超出标准设定值。
以上排查结果说明主泵没有问题。
40I工程机械与维修Aa单向截止位置Ab关闭位置c打开位置图2合流阀工作原理1.合流阀2.后泵3.前泵4.先导供油5.比例电磁阀/4—斗杆和附件阀B—动臂和铲斗阀3.3电气部件的标定该挖掘机使用时间较长、作业现场粉尘较大，其电气部件容易出现故障，主要表现在主控制阀、操纵手柄和踏板、主泵斜盘的电气控制部件发生变化。
