卡特320DL-C6.4发动机维修资料(课堂PPT)
320D产品培训
DX225LC 大宇 DB58TIS 1.05 21700 110 9750 6990 6620 9900 143 102 218 11 5.5/3
EC210BLC 沃尔沃 D6D 0.9 21050 107 9450 6650 6730 9940 147 693 183 11.6 5.5/3.2 350 600 600
可适应的环境温度达到52℃
发动机和液压系统
液压系统
液压系统压力已提高至35,000 kPa，从而 有助于以下方面的性能增强： 斗杆和铲斗力增大 5%，可以应对那些艰 苦的挖掘作业。 牵引力更大至 206 kN，使您的机器具有 更好的上坡行驶能力，更好的原地转向性 能和更大的牵引力。
部件布局
320D/320DL 产品培训
320D/320DL
斗容：1.0m3,1.2m3 飞轮功率：103 kW 工作质量：20 930 kg/22 270 kg
目录
发动机和液压系统 结构 操作台 动臂和斗杆 作业机ACERTTM （先进的燃烧和降低排放技术）技术C6.4发动机
基本参数比较
发动机生产厂家 发动机型号 斗容 整机工作质量 发动机功率 最大挖掘高度 最大卸载高度 最大挖掘深度 最大挖掘半径 铲斗挖掘力 斗杆挖掘力 最大牵引力 回转速度 行驶速度 燃油箱容量 履带宽
320D 卡特 C6.4 cum 1 kg 20930 KW 103 mm 9480 mm 6500 mm 6710 mm 9850 KN 140.1 KN 106.4 KN 206 rpm 11.5 kM/h 5.5/3.5 L 410 mm 600
320D 卡特 C6.4 1.2/1.0 20930 103 9280 6300 6290 9450 140.4 117.9 206 11.5 5.5/3.5 410 600
卡特发动机工作原理 共102页PPT资料
燃油燃烧产生的热能
33%传递到曲 轴去做有用功
30%由排气带出
7%通过 发动机表 面散出
燃油燃烧产生 的热能中30% 要通过发动机 冷却系统散发
30%通过 冷却系统 散出
冷却系统的作用
冷却系统的主要作用是通过散出由燃油燃 烧和零部件之间摩擦产生的不能利用的热能， 以维持适当的发动机温度。
冷却系统的工作过程分成两个阶段：
气蚀的过程
冷却系统中的压力
卡特彼勒发动机的冷却系统是加压式的冷却系统，加压式的冷却系 统可以提高冷却液的沸点，减少发动机零件的气蚀。
海拔高度
英尺
米
冷却系统中的压力
海平面
水的沸点
压力盖
普通冷却液的组成
•水
– 用蒸馏水或去离子水，不要用自来水。
• 防冻液
– 30 ~ 60%
• 防锈剂
– 3~6%
卡特彼勒长效冷却液(卡车用发动机)
每300,000英里添加卡特彼勒长效冷却液补充液(Extender)
600,000英里或6年 （看那个先到）
卡特彼勒长效冷却液
• 使用寿命是卡特彼勒普通冷却液的两倍(6000小时) • 不需要防锈剂(SCA), 只需要在使用寿命的一半 (3000小
时)时加注与冷却系统容量相应的补充液(ELC Extender)。 • 预混合型长效冷却液包含50% 长效冷却液原液和50%去
92C
92C
84C
84C
当发动机冷却液温度高于节温器开启温度,且
温度很高时，节温器使冷却液全部流向散热 器。
节温器的工作过程
气蚀的过程
1. 形成气泡
2. 气泡开始破 裂
过程 结果
3. 气泡破裂时
cat发动机培训教程PPT课件
C-9 缸套
32 9/28/2020
中间承载式湿式缸套设计， 可以使活塞的活塞环槽的 位置更高，提高了燃油经 济性，降低了排放。
淬硬的缸套，更加光滑的 缸壁，更高强度的灰口铸 铁提高了寿命。
可更换的缸套更方便于维 修。
C9连杆
33 9/28/2020
该图显示的是断裂的连 杆。连杆是在加工过程 中故意让其断裂的，目 的是为了防止连杆的两 个接触面不会被腐蚀或 产生侧移。
注意：在拆装连杆时避 免造成两个接触面的损 坏。如果两个接触面有 任何一处损坏都应该更 换新的连杆。如果损坏 接触面，造成轴承的变 形，会引起滑动轴承在 连杆大端转动。
活塞
34 9/28/2020
在安装时注意： 1、第一、二道气环上有“UP-1”和”UP-2” 的一面朝上。 2、在安装油环时，使弹簧的开口和外面环的 开口错开180度。 3、安装活塞环时，三道环的开口错开120度。
21 9/28/2020
压力开始上升
喷油器开启状态
喷射前
推杆在摇臂的作用下向下运动，柱塞下腔的油被压缩。 柱塞下腔的油有两个出路，一个是从喷油嘴处流到气 缸燃烧室中，但是电磁阀此时没有通电，处于开启状 态，柱塞下腔的油建立不起压力不能够打开喷油嘴； 另一个是从电磁阀处流走，电磁阀此时没有通电，处 于开启状态，柱塞下腔的油会全部从电磁阀处流走。
11 9/28/2020
12 9/28/2020
C13技术参数
13 9/28/2020
A-----排气门 B-----进气门
发动机缸径. . . 130.0 mm 发动机行程 . . . 157.0 m 排量 . . . 12.5L 气缸排列方式 . . . 直列 每缸气门数 . . . 4 进气门间隙. . . . 0.38 mm (0.015 inch) 排气门间隙. . . . 0.64 mm (0.030 inch) 点火次序 (喷油顺序) . . . 1, 5, 3, 6, 2, 4
2024年度-卡特CATC发动机中文培训概要PPT教案
机油检查
检查机油液位及质量，定期更 换机油以保持发动机良好润滑 。
燃油系统检查
检查燃油管路、滤清器及喷油 嘴等部件，确保燃油系统畅通 无阻。
23
润滑油品选用建议
01
根据发动机型号及 使用条件，选择适 当粘度等级的润滑 油。
02
建议使用高品质合 成机油，以提高发 动机的耐磨性和抗 高温性能。
03
在严寒地区使用的 发动机，应选择低 温流动性好的润滑 油。
。
03
定期检查安全防护装备
安全防护装备在使用过程中可能会磨损或损坏，应定期进行检查和更换
，确保其有效性。
29
THANKS
感谢观看
30
16
排放指标及环保要求
排放指标
主要包括一氧化碳（CO）、碳氢化合物（HC）、氮氧化 物（NOx）和颗粒物（PM）等有害物质的排放量。
环保要求
各国针对发动机排放制定了相应的法规和标准，要求发动 机制造商采取措施降低排放，以满足环保要求。例如，采 用先进的燃烧技术、增加尾气处理装置等。
未来趋势
随着环保意识的提高和技术的进步，未来发动机的排放要 求将更加严格，零排放或超低排放将成为发展趋势。
准备必要的工具和装备
在操作前，应准备好必要的操作工具和安全防护装备，如手套、安 全帽、护目镜等。
27
操作过程中注意事项提醒
严格遵守操作规程
在操作卡特CATC发动机时，应严格遵守相关的操作规程和安全规范，避免发生意外事故 。
注意观察发动机运行状态
在操作过程中，应时刻注意观察发动机的运行状态，如温度、压力、声音等，及时发现并 处理异常情况。
04
定期更换润滑油， 避免使用过期或变 质的油品。
2024卡特catc发动机中文培训概要ppt课件
01汽油发动机通过汽油和空气混合、压缩、点火、排气四个冲程实现动力输出。
02柴油发动机利用高压喷油嘴将柴油直接喷入气缸，通过压缩自燃产生动力。
03混合动力结合汽油发动机和电动机的优点，实现更高效、环保的动力输出。
发动机类型及工作原理配气机构控制进气和排气过程，保证发动机正常工作。
将活塞的往复运动转化为旋转运动，输出动力。
活塞在汽缸内往复运动，实现进气、压缩、做功和排气四个冲程。
汽缸体发动机的骨架，承载各种负荷。
汽缸盖密封汽缸，形成燃烧室。
发动机主要部件与功能常用术语解析下止点汽缸工作容积活塞在汽缸内运动到最底端的位置。
活塞从上止点到下止点所扫过的容积。
上止点活塞行程发动机排量活塞在汽缸内运动到最顶端的位置。
上止点和下止点之间的距离。
各汽缸工作容积的总和。
03卡特catc 发动机采用先进的燃油系统和高效的涡轮增压技术，确保在各种工况下都能提供卓越的动力输出。
强大的动力输出通过精确的燃油喷射控制、优化的燃烧室设计以及先进的热管理系统，卡特catc 发动机实现了低油耗，为客户节省运营成本。
优秀的燃油经济性卡特catc 发动机具备宽广的扭矩范围，使得车辆在各种负载和道路条件下都能保持稳定的性能表现。
宽广的扭矩范围高性能与低油耗表现先进排放控制技术高效的尾气后处理系统卡特catc发动机配备了先进的尾气后处理系统，包括选择性催化还原（SCR）技术和颗粒捕集器（DPF），有效降低氮氧化物和颗粒物排放。
精确的燃油喷射控制通过高精度的燃油喷射器和先进的电子控制系统，卡特catc发动机实现了燃油的精确计量和喷射，从而优化燃烧过程，降低排放。
环保认证卡特catc发动机符合全球最严格的环保法规要求，如欧VI、美EPA Tier 4 Final等标准，展现出卓越的环保性能。
可靠耐用，维护便捷坚固耐用的设计卡特catc发动机采用高品质的材料和先进的制造工艺，确保发动机在恶劣的工作环境下也能保持出色的耐久性和可靠性。
长维护周期优化的设计和高品质的零部件使得卡特catc发动机的维护周期更长，减少了客户的维护成本和停机时间。
卡特皮勒柴油发动机维修资料

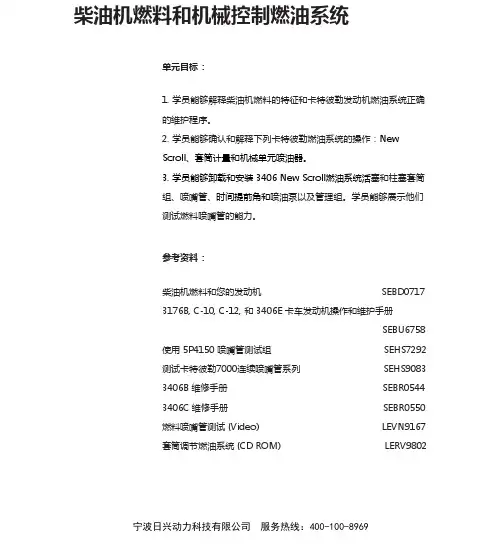

柴油机燃料和机械控制燃油系统单元目标：1. 学员能够解释柴油机燃料的特征和卡特彼勒发动机燃油系统正确的维护程序。
2. 学员能够确认和解释下列卡特彼勒燃油系统的操作：NewScroll、套筒计量和机械单元喷油器。
3. 学员能够卸载和安装 3406 New Scroll燃油系统活塞和柱塞套筒组、喷嘴管、时间提前角和喷油泵以及管理组。
学员能够展示他们测试燃料喷嘴管的能力。
参考资料：柴油机燃料和您的发动机 SEBD07173176B, C-10, C-12, 和 3406E 卡车发动机操作和维护手册SEBU6758使用 5P4150 喷嘴管测试组 SEHS7292测试卡特彼勒7000连续喷嘴管系列 SEHS90833406B 维修手册 SEBR05443406C 维修手册 SEBR0550燃料喷嘴管测试 (Video) LEVN9167套筒调节燃油系统 (CD ROM) LERV9802宁波日兴动力科技有限公司 服务热线：400-100-8969工具：222-7876 (168-0328) 维修人员工具箱或具有同样功能的 6V4186 销9S9082 车刀5P5195 燃料管道扳手5P0144 燃料管道套筒扳手8S2244 萃取器8T5287 扳手5P4150 喷嘴管测试组6V2170 管子配件6V2171 管子配件5P7448 适配器134-2570 (8T3139) (9U5840) 活动扳手8T3198 喷嘴管8T3199 喷嘴螺钉6V6983 适配器1B4206 螺母8S2270 集电器配件6V4089 喷嘴管钻孔器6V7025 喷嘴管密封指南1U9725 喷嘴管适配器扳手第1课：柴油机燃料引言：到目前为止，柴油机燃料还是柴油机发动机最大的一笔开销。
燃料的特征、质量和处理都可以影响发动机的效能和寿命。
目标：学员能够解释柴油机燃料的特征和相关的维护措施。
参考资料：柴油机燃料和您的发动机 SEBD07173176B, C-10, C-12, 和 3406E 卡车发动机操作和维护手册SEBU6758注：查阅讲义“柴油机燃料的发热量”（第5单元，讲义1）。
卡特发动机工作原理PPT课件
气蚀的过程
冷却系统中的压力
卡特彼勒发动机的冷却系统是加压式的冷却系统，加压式的冷却系 统可以提高冷却液的沸点，减少发动机零件的气蚀。
海拔高度
英尺
米
冷却系统中的压力
海平面
水的沸点
压力盖
普通冷却液的组成
•水
– 用蒸馏水或去离子水，不要用自来水。
• 防冻液
– 30 ~ 60%
• 防锈剂
– 3~6%
• 原因：
– 空气滤清器堵塞 – 涡轮增压器故障 – 中冷器堵塞 – 排气阻力太大
• 进气污染 • 结果：
– 高的机油消耗量 – 零件磨损
• 活塞环 • 气缸套 • 轴瓦 • 涡轮增压器中的零件
• 原因：
– 进气管路有开裂或小孔 – 进气管路中的接头松动 – 开裂的空气滤清器
发动机的各个系统
• 冷却系统 • 润滑系统 • 燃油系统 • 进排气系统 • 电气系统
进排气系统的作用
定时将新鲜空气吸入气缸，并将燃烧 后的废气排出气缸。
进排气系统
预滤器
空气滤清器 空气滤清器保
养指示器
涡轮增压器
气缸
消声器 排气总管
进排气系统的组成：
– 预滤器 – 空气滤清器 – 空气滤清器保养
指示器 – 涡轮增压器 – 中冷器 – 进气和排气总管 – 消声器
进排气系统的运行
四冲程发动机的进排气过程
• 原因：
– 堵塞了的燃油滤清器 – 供油管路泄漏
燃油系统的问题
供油过多 • 结果：
– 冒黑烟 – 燃油消耗量增加 – S.O.S 表明润滑油中含有燃油
• 导致原因：
– 燃油油量设定过高 – 空燃比控制器调整错误 – 坏的喷油嘴
卡特CATC发动机中文培训概要PPT教案
燃油加压
随着泵的凸轮轴转动, 柱塞上移,燃油腔的燃 油会被从油道4挤出
当柱塞继续上移关闭 油道4后,燃油腔的燃 油初于封闭状态,燃油 压力会迅速上升
当燃油压力达到 100psi时,出油单向阀2 打开,燃油进入喷油器 的高压油管
第23页/共90页
燃油喷射
随着柱塞的进一步 上移,燃油压力迅速 上升,当燃料压力达 到喷油器的开启压 力时,燃油经喷油器 的雾化小孔喷入汽 缸燃烧
该调速器可手动熄火也可用熄火电磁阀熄火
第37页/共90页
缓冲器
1:针阀 2:油池 3:油缸 4:活塞 5:缓冲器弹簧 6:弹簧座
调速弹簧
第38页/共90页
缓冲器
当发动机的转速和负荷发生突然变化时,缓冲器 能协助调速器对发动机的转速更好的控制.
缓冲器由针阀1,油池2,油缸3,活塞4,缓冲弹簧5,弹 簧座6组成.缓冲弹簧的两端连着活塞4和弹簧座
第39页/共90页
空燃比
1:进气腔
2:隔膜
3:阀杆 4:泄油道
5:进油口
6:阀杆
7:弹簧 8:活塞
9:油道
10:油腔 11:齿条控制杆
空燃比装置在发动机加速时限制喷射的油量以减少冒黑 烟,正确调整发动机的空燃比还能减少发动机的积碳
齿条控制杆11只有在加速时才受阀杆6的限制
第40页/共90页
柱塞进一步上移到 柱塞的斜槽与油道1 接通时,高压燃油泄 压,喷射结束,尽管 柱塞还有向上的行 程
第24页/共90页
燃油系统
高压腔与油道1接通 后,燃油泄压,喷油停 止.当燃油压力降到 100psi时,出油单向阀 关闭
防倒流单向阀11在燃 油压力降到1000psi时 关闭,这样一来高压燃 油管内的燃油压力就 能始终保持在1000psi 的压力
