大略的汇总下结构中常见的问题注意点,期抛砖引玉,共同提高。

1、关于塑料零件的脱模斜度:一般来说,对模塑产品的任何一个侧面,都需有一定量的脱模斜度,以便产品从模具中顺利脱出。

脱模斜度的大小一般以0.5度至1度间居多。

具体选择脱模斜度注意以下几点:●塑件表面是光面的,尺寸精度要求高的,收缩率小的,应选用较小的脱模斜度,如0.5°。

●较高、较大的尺寸,根据实际计算取较小的脱模斜度,比如双筒洗衣机大桶的筋板,计算后取0.15°~0.2°。

●塑件的收缩率大的,应选用较大的斜度值。

●塑件壁厚较厚时,会使成型收缩增大,脱模斜度应采用较大的数值。

●透明件脱模斜度应加大,以免引起划伤。

一般情况下,PS料脱模斜度应不少于2.5°~3°,ABS及PC料脱模斜度应不小于1.5°~2°。

●带皮纹、喷砂等外观处理的塑件侧壁应根据具体情况取2°~5°的脱模斜度,视具体的皮纹深度而定。

皮纹深度越深,脱模斜度应越大。

结构设计成对插时,插穿面斜度一般为1°~3°(见后面的图示意)。

2、关于塑件的壁厚确定以及壁厚处理:合理的确定塑件的壁厚是很重要的。

塑件的壁厚首先决定于塑件的使用要求:包括零件的强度、质量成本、电气性能、尺寸稳定性以及装配等各项要求,一般壁厚都有经验值,参考类似即可确定(如熨斗一般壁厚2mm,吸尘器大体为2.5mm),其中注意点如下:l塑件壁厚应尽量均匀,避免太薄、太厚及壁厚突变,若塑件要求必须有壁厚变化,应采用渐变或圆弧过渡,否则会因引起收缩不均匀使塑件变形、影响塑件强度、影响注塑时流动性等成型工艺问题。

l塑件壁厚一般在1—5mm范围内。

而最常用的数值为2—3mm。

l常用塑料塑件的最小壁厚及常用壁厚推荐值:(mm)l尽量不要将加强筋和螺钉柱设计的太厚,一般建议取本体壁厚的一半较保险,否则容易引起缩影等外观问题●尽量不要将零件设计成单独的平板,尺寸很小另论,否则变形导致零件不平整3、关于塑件的加强:为了确保塑件的强度和刚性,而又不致使塑件的壁厚过厚,可以在塑件的适当部位设置加强筋。

塑胶产品结构设计要点

塑胶产品结构设计要点

塑胶产品结构设计要点1.胶厚(胶位):塑胶产品的胶厚(整体外壳)通常在0.80-3.00左右,太厚容易缩水和产生汽泡,太薄难走满胶,大型的产品胶厚取厚一点,小的产品取薄一点,一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀,在不得已的情况下,局部地方可适当的厚一点或薄一点,但需渐变不可突变,要以不缩水和能走满胶为原则,一般塑料胶厚小于0.3时就很难走胶,但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2.加强筋(骨位):塑胶产品大部分都有加强筋,因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度,对大型和受力的产品尤其有用,同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍,如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度(因其出模阻力大),高度较矮时可不做斜度。

3.脱模斜度:塑料产品都要做脱模斜度,但高度较浅的(如一块平板)和有特殊要求的除外(但当侧壁较大而又没出模斜度时需做行位)。

出模斜度通常为1-5度,常取2度左右,具体要根据产品大小、高度、形状而定,以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜,以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度,其上下断差(即大端尺寸与小端尺寸之差)单边要大于0.1以上。

4.圆角(R角):塑胶产品除特殊要求指定要锐边的地方外,在棱边处通常都要做圆角,以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3,因太小的R模具上很难做到。

5.孔:从利于模具加工方面的角度考虑,孔最好做成形状规则简单的圆孔,尽可能不要做成复杂的异型孔,孔径不宜太小,孔深与孔径比不宜太大,因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径,孔与孔之间的距离最好要大于2倍的孔径,以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心(可镶、可延伸留)或碰穿、插穿成型,与模具开模方向不平行的孔通常要做行位或斜顶,在不影响产品使用和装配的前提下,产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑料模成形件结构与尺寸设计

塑料模成形件结构与尺寸设计

塑料模成形件结构与尺寸设计一、结构设计1.模具尺寸:模具尺寸的设计应考虑到产品的尺寸要求以及塑料材料的收缩率。

通常情况下,模具尺寸要比最终成型产品的尺寸大一些,根据不同的塑料材料,收缩率的大小也不同,一般在0.1%~2%之间。

2.分模方式:根据产品的外形和要求,选择合适的分模方式。

常见的分模方式有上模固定,下模活动、上模活动,下模固定,左右分模等。

分模方式要考虑到产品的形状、制造难度、模具结构以及成本等因素,力求分模平稳、生产效率高。

3.冷却系统:模具中的冷却系统对于塑料制品的质量和生产效率有很大的影响,应合理设计冷却水道的布置和尺寸。

冷却水道应尽可能地接近产品轮廓,以提高冷却效果。

同时,还要注意避免冷却不均匀导致的变形和缩短冷却时间,提高生产效率。

4.排气系统:在模具设计过程中,应考虑到塑料材料在模具中的充填和冷却过程中产生的气体需要及时排出。

排气系统的设计要尽可能地避免气泡和短针等缺陷的产生,提高产品质量。

5.料斗设计:料斗设计应合理布置料斗和喷嘴的位置,保证塑料材料均匀流入料斗中,避免堵料和喷嘴处的气泡产生。

同时,还要考虑到料斗与模具的连接方式,方便拆卸和清洁。

二、尺寸设计1.壁厚设计:产品的壁厚直接影响到成型产品的质量和性能。

壁厚过大会导致成型缩短和变形,壁厚过薄会导致产品强度不足。

在设计过程中,应根据产品的用途和要求,合理控制壁厚,提高产品的质量。

2.锁模力设计:锁模力是模具分模过程中所需的力量,应根据产品的大小、结构和材料的性质来确定。

锁模力过大会增加设备的负荷,锁模力过小会导致模具分模不完全。

3.滑动件设计:针对有滑动结构的成型件,应合理设计滑块的位置和形状,保证滑块流动灵活,防止在使用过程中卡死或损坏。

同时,在设计过程中要注意滑动件与模具的配合尺寸,以确保分模顺利。

4.拉伸设计:对于有需求的拉伸结构的成型件,应合理设置拉伸杆的位置和形状,保证拉伸过程平稳,防止拉伸不均匀导致的变形或拉断现象的发生。

塑料件及钣金件设计经验总结

塑料件及钣金件设计经验总结

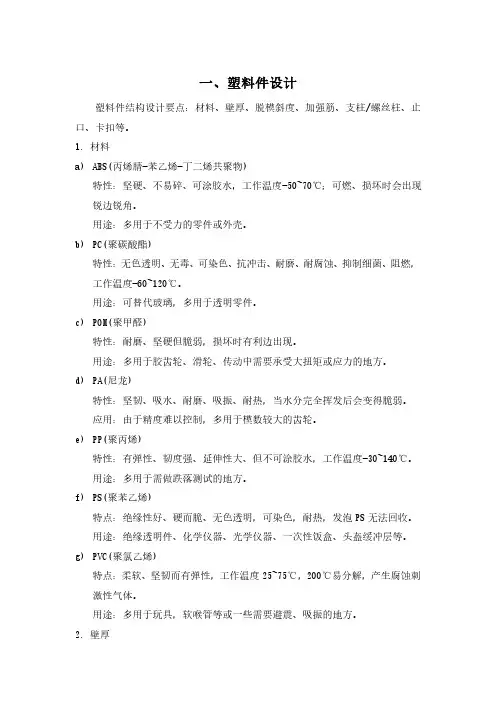

一、塑料件设计塑料件结构设计要点:材料、壁厚、脱模斜度、加强筋、支柱/螺丝柱、止口、卡扣等。

1.材料a)ABS(丙烯腈-苯乙烯-丁二烯共聚物)特性:坚硬、不易碎、可涂胶水,工作温度-50~70℃;可燃、损坏时会出现锐边锐角。

用途:多用于不受力的零件或外壳。

b)PC(聚碳酸酯)特性:无色透明、无毒、可染色、抗冲击、耐磨、耐腐蚀、抑制细菌、阻燃,工作温度-60~120℃。

用途:可替代玻璃,多用于透明零件。

c)POM(聚甲醛)特性:耐磨、坚硬但脆弱,损坏时有利边出现。

用途:多用于胶齿轮、滑轮、传动中需要承受大扭矩或应力的地方。

d)PA(尼龙)特性:坚韧、吸水、耐磨、吸振、耐热,当水分完全挥发后会变得脆弱。

应用:由于精度难以控制,多用于模数较大的齿轮。

e)PP(聚丙烯)特性:有弹性、韧度强、延伸性大、但不可涂胶水,工作温度-30~140℃。

用途:多用于需做跌落测试的地方。

f)PS(聚苯乙烯)特点:绝缘性好、硬而脆、无色透明,可染色,耐热,发泡PS无法回收。

用途:绝缘透明件、化学仪器、光学仪器、一次性饭盒、头盔缓冲层等。

g)PVC(聚氯乙烯)特点:柔软、坚韧而有弹性,工作温度25~75℃,200℃易分解,产生腐蚀刺激性气体。

用途:多用于玩具,软喉管等或一些需要避震、吸振的地方。

2.壁厚一般不宜小于0.6~0.9mm,常选取2~4mm。

壁厚尽量一致,若需变壁厚,壁厚比例不大于3:1,且要渐次过度。

转角处也要保证壁厚一致,转角处要用较大的圆角,避免尖角,降低应力集中,便于脱模。

圆弧位和壁厚有一定的比例,一般介于0.2~0.6之间,理想数值为0.5左右。

3.脱模斜度出模角大小依据产品深度而定,一般出模角度为0.5~1.0°,产品深度较深时,一般为2~3°。

4.加强筋加强筋示意图加强筋支撑面缩水情况 为防止缩水缺陷及加强筋的强度,加强筋的宽度一般取壁厚的1/3~2/3;加强筋应加脱模斜度,在强度允许的情况下,斜度越大越好;为保证塑件外观面的平整,加强筋的底面不应与支撑面相平,应低于支撑面至少0.5mm。

注塑件结构设计要点

注塑件结构设计要点
较少,价格较贵。功能塑料主要有医用塑料、光敏塑料等,具有特种功能 的塑料。
三、塑料的成形方式
一般来说塑料的成型方法有以下几种:注射成型、挤压成型、压铸成型、 发泡、吹塑、真空吸塑、中空成型、机加工等,本文只对注射成型进行分 析。
注塑成型
将颗粒状或粉末状塑料置于注射机料筒内加热,使其熔融后用推杆或旋转 螺杆施加压力,使料筒内的胶料丛喷嘴和模具的浇注系统注射到模具型腔 中冷却成型的方法。详见下图1、图2.
一、什么是塑料
塑料是四大工程材料(钢铁、木材、水泥和塑料)之一,它是以备高注分
子量的合成树脂为主要成份,广泛应用于工业、农业、国防等行业。但是
塑料与其它材料相比又具有自己的一些特有的性能,这些性能决定它的一 些特有的使用场合、加工方法、生产工艺等。
二、塑料的分类
1、塑料按照受热属性分类,分为热固性和热塑性两种,区分两种塑料的 规则一般是在一定温度加热一段时间或加入硬化剂后有无发生化学反应而 硬化,发生化学反应而硬化的叫热固性塑料,反之则叫热塑性塑料。
图7加强筋缩水部位
图6加强筋
从图6的分析中可以看出筋要的厚度应尽量减小,但这也是有限制的。 如筋的厚度太小就必须增加筋的高度以增加刚度。筋太薄受压时筋容易变形、
成型时料不易填满、粘模等问题。当然筋底圆角半径也不能太小,否则就起 不到减小应力集中的作用。
一般来说,筋根圆角半径应不小于筋厚的40%,筋厚应是基料壁厚的 50%~75%之间,高的比值仅限小收缩率的材料。筋的高度应该小于基料厚 的五倍。筋上必须有脱模角且必须置于顺脱模的方向上或者采用活动模具组 件。筋与筋之间的间距必须大于基料厚的两倍。
拔模角的大小没有一个定数,通常是根据经验值确定。一般来说, 高度抛光的外壁可使用1/8度或1/4度的出模角,深入或附有织纹的产品 要求出模角作相应的增加,习惯上每0.025mm深的织纹,便需要额外1度 的出模角。

塑料件结构设计要点

塑料件结构设计要点

产品开发的结构设计原则:a、结构设计要合理:装配间隙合理,所有插入式的结构均应预留间隙;保证有足够的强度和刚度(安规测试),并适当设计合理的安全系数。

b、塑件的结构设计应综合考虑模具的可制造性,尽量简化模具的制造。

c、塑件的结构要考虑其可塑性,即零件注塑生产效率要高,尽量降低注塑的报废率。

d、考虑便于装配生产(尤其和装配不能冲突)。

e、塑件的结构尽可能采用标准、成熟的结构,所谓模块化设计。

f、能通用/公用的,尽量使用已有的零件,不新开模具。

g、兼顾成本大略的汇总下结构中常见的问题注意点,期抛砖引玉,共同提高。

1、关于塑料零件的脱模斜度:一般来说,对模塑产品的任何一个侧面,都需有一定量的脱模斜度,以便产品从模具中顺利脱出。

脱模斜度的大小一般以0.5度至1度间居多。

具体选择脱模斜度注意以下几点:a、塑件表面是光面的,尺寸精度要求高的,收缩率小的,应选用较小的脱模斜度,如0.5b、较高、较大的尺寸,根据实际计算取较小的脱模斜度,比如双筒洗衣机大桶的筋板,计算后取0.15 ° ~0.2 °。

c、塑件的收缩率大的,应选用较大的斜度值。

d、塑件壁厚较厚时,会使成型收缩增大,脱模斜度应采用较大的数值。

e、透明件脱模斜度应加大,以免引起划伤。

一•般情况下,PS料脱模斜度应不少于 2.5 °~3°,ABS及PC料脱模斜度应不小于1.5 ° ~2°。

f、带皮纹、喷砂等外观处理的塑件侧壁应根据具体情况取2° ~5°的脱模斜度,视具体的皮纹深度而定。

皮纹深度越深,脱模斜度应越大。

g、结构设计成对插时,插穿面斜度一般为1° ~3°(见后面的图示意)。

2、关于塑件的壁厚确定以及壁厚处理:合理的确定塑件的壁厚是很重要的。

塑件的壁厚首先决定于塑件的使用要求:包括零件的强度、质量成本、电气性能、尺寸稳定性以及装配等各项要求,一般壁厚都有经验值,参考类似即可确定(如熨斗一般壁厚2mm吸尘器大体为2.5mm),其中注意点如下:a、塑件壁厚应尽量均匀,避免太薄、太厚及壁厚突变,若塑件要求必须有壁厚变化,应采用渐变或圆弧过渡,否则会因引起收缩不均匀使塑件变形、影响塑件强度、影响注塑时流动性等成型工艺问题。

塑料产品结构设计资料

塑料产品结构设计资料

塑料产品结构设计资料目录一、零件壁厚 (1)二、脱模斜度 (4)三、圆角设计 (5)四、加强筋的设计 (7)五、支柱的设计 (8)六、螺丝柱的设计 (9)七、孔的设计 (10)八、止口的设计 (11)九、卡扣的设计 (13)十、反止口的设计 (18)零件设计必须满足来自于零件制造端的要求,对通过注射加工工艺而获得的塑胶件也是如此。

在满足产品功能、质量以及外观等要求下,塑胶件设计必须使得注射模具加工简单、成本低,同时零件注射时间短、效率高、零件缺陷少、质量高,这就是面向注射加工的设计。

现将详细介绍塑胶件设计指南,使得塑胶件设计是面向注射加工的设计。

一、零件壁厚在塑胶件的设计中,零件壁厚是首先考虑的参数,零件壁厚决定了零件的力学性能、零件的外观、零件的可注射性以及零件的成本等。

可以说,零件壁厚的选择和设计决定了零件设计的成功与失败。

1、零件壁厚必须适中由于塑胶材料的特性和注射工艺的特殊性,塑胶件的壁厚必须在一个合适的范围内,不能太薄,也不能太厚。

壁厚太小,零件注射时流动阻力大,塑胶熔料很难充满整个型腔,不得不通过性能更高的注射设备来获得更高的充填速度和注射压力。

壁厚太大,零件冷却时间增加,零件成型周期增加,零件生产效率低;同时过大的壁厚很容易造成零件产生缩水、气孔、翘曲等质量问题。

零件壁厚可根据材料的不同及产品外形尺寸的大小来选择,其范围一般为0.6~6.0mm,常用的厚度一般在1.5~3.0mm之间。

表1是常用塑料件料厚推荐值,小型产品是指最大外形尺寸L<80.0mm,中型产品是指最大外形尺寸为80.0mm<L<200.0mm,大型产品是指最大外形尺寸L>200.0mm。

表1 常用塑料件料厚推荐值(单位mm)2、尽量减少零件壁厚决定塑胶件壁厚的关键因素包括:1)零件的结构强度是否足够。

一般来说,壁厚越大,零件强度越好。

但零件壁厚超过一定范围时,由于缩水和气孔等质量问题的产生,增加零件壁厚反而会降低零件强度。

产品结构设计——塑胶件结构设计基本原则

产品结构设计——塑胶件结构设计基本原则

——塑胶件结构设计基本原则塑胶件结构设计基本原则1.避免翘曲准则2.细长筋受拉准则3.避免内切准则4.避免尖锐棱角准则1.避免翘曲准则翘曲现象经常出现于塑料构件中,所以塑料件的结构设计应特别注意避免翘曲。

翘曲的主要原因是由于模塑成型过程中,构件冷却不均匀,产生内应力,引起翘曲变形。

造成冷却不均匀的原因主要有三种:(1)材料分布不均匀;(2)散热边界条件不均匀;(3)结构不对称。

1.避免翘曲准则壁厚不均匀的构件易出现却不均匀现象,从而导致构件翘曲变形。

在因构件本身功能要求的限制无法做到的情况下,应在两不同壁厚之间留有缓慢的过渡段。

不合理结构合理结构1.避免翘曲准则壁厚过大的塑件内部易产生空洞等缺陷,所以常设置加强筋提高构件的刚度。

过薄或过厚的加强筋也会导致构件的翘曲变形。

加强筋的壁厚要与底板壁厚相当,不要超过底板的壁厚。

不合理结构合理结构s 0.6s3s1.避免翘曲准则壁厚均匀的塑件也会产生翘曲变形,下图左侧的大平板从几何形状上来说完全均匀,但冷却不均匀;外部冷却快,内部冷却慢;板越大,不均匀越严重。

解决这个问题的方法是将平板改成拱板,下图右图所示,这样提高了板的抗弯刚度,从而有利于减少或消除构件的翘曲变形。

不合理结构合理结构1.避免翘曲准则另一种因冷却不均匀而产生翘曲变形的结构是带拐角的塑件。

拐角内外散热速度不一样,内慢外快。

解决的措施是加大内拐角的散热面积,改直角为倒角或设置一槽。

不合理结构合理结构2.细长筋受拉准则加强筋是塑胶件中的常见结构,一般比较细长。

塑料的弹性模量很低,所以易出现失稳问题,特别是细长结构。

应使细长筋尽量处于受拉状态。

不合理结构合理结构3.避免内切准则有内切结构无法直接脱模,必须用模芯或侧向抽芯机构,增大了模具制造的复杂性,从而增加了模具成本。

塑料件的结构设计应考虑到脱模的可能与方便,应避免有内切的结构。

下图左侧结构内外都有内切问题,即不可能用单一模具制作,从而增大模具的制造成本,其改进结构如右图所示。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

塑料件结构设计要点
产品开发的结构设计原则:
a、结构设计要合理:装配间隙合理,所有插入式的结构均应预留间隙;保证有足够的强度和刚度(安规测试),并适当设计合理的安全系数。

b、塑件的结构设计应综合考虑模具的可制造性,尽量简化模具的制造。

c、塑件的结构要考虑其可塑性,即零件注塑生产效率要高,尽量降低注塑的报废率。

d、考虑便于装配生产(尤其和装配不能冲突)。

e、塑件的结构尽可能采用标准、成熟的结构,所谓模块化设计。

f、能通用/公用的,尽量使用已有的零件,不新开模具。

g、兼顾成本
大略的汇总下结构中常见的问题注意点,期抛砖引玉,共同提高。

1、关于塑料零件的脱模斜度:
一般来说,对模塑产品的任何一个侧面,都需有一定量的脱模斜度,以便产品从模具中顺利脱
出。

脱模斜度的大小一般以0.5度至1度间居多。

具体选择脱模斜度注意以下几点:
a、塑件表面是光面的,尺寸精度要求高的,收缩率小的,应选用较小的脱模斜度,如0.5 °。

b、较高、较大的尺寸,根据实际计算取较小的脱模斜度,比如双筒洗衣机大桶的筋板,计算后取0.15 ° 〜0.2 °。

c、塑件的收缩率大的,应选用较大的斜度值。

d塑件壁厚较厚时,会使成型收缩增大,脱模斜度应采用较大的数值。

e、透明件脱模斜度应加大,以免引起划伤。

一般情况下,PS料脱模斜度应不少于2.5 ° ~3°,ABS及PC料脱模斜度应不小于1.5 °〜2°。

f、带皮纹、喷砂等外观处理的塑件侧壁应根据具体情况取2° ~5°的脱模斜度,视具体的皮纹深度而定。

皮纹深度越深,脱模斜度应越大。

g、结构设计成对插时,插穿面斜度一般为 1 ° ~3°(见后面的图示意)。

合理的确定塑件的壁厚是很重要的。

塑件的壁厚首先决定于塑件的使用要求:包括零件的强度、质量成本、电气性能、尺寸稳定性以及装配等各项要求,一般壁厚都有经验值,参考类似即可确定(如熨斗一般壁厚2mm吸尘器大体为 2.5mm),其中注意点如下:
a、塑件壁厚应尽量均匀,避免太薄、太厚及壁
厚突变,若塑件要求必须有壁厚变化,应采用渐变或圆弧过渡,否则会因引起收缩不均匀使塑件变形、影响塑件强度、影响注塑时流动性等成型工艺问题。

b、塑件壁厚一般在1—5mn范围内。

而最常用的数值为2—3mm
c、常用塑料塑件的最小壁厚及常用壁厚推荐值:(mm)
d、尽量不要将加强筋和螺钉柱设计的太厚,一般建议取本体壁厚的一半较保险,否则容易引起缩影等外观问题
e、尽量不要将零件设计成单独的平板,尺寸很小另论,否则变形导致零件不平整
3、关于塑件的加强:
为了确保塑件的强度和刚性,而又不致使塑件的壁厚过厚,可以在塑件的适当部位设置加强筋。

加强筋还可以避免塑件的变形,在某些情况下,加强筋还可以改善塑件成型过程中塑料流动的情况。

a、加强筋的厚度不应大于壁厚的1/2,以免引起塑件表面缩影;同时从成型流动性考虑,最小不宜低于
0.8mn。

b、在必须采用较大的加强筋时,在容易形成缩痕的部位可以设计成纹理,来遮盖缩痕。

c、加强筋应加脱模斜度,筋应标注大端尺寸(但是考虑加工工艺,3D图上可以不做出,模具加工时EDM 加工会自然产生斜度,高精度零件另论)
d、除特殊要求外,加强筋应尽可能矮,加强筋的高不要超过(3~4)*T(T为零件厚度)
小技巧:把表面制成拱形和波形也是增加强度和刚性的方法之一。

下图示意筋的设计要点:
4、关于塑件的圆角设计:
在塑件设计过程中,为了避免应力集中,提高塑件强度,改善塑件的流动情况及便于脱模,在塑件的各面或内部连接处,应采用圆弧过度。

另外, 塑件上的圆角对于模具制造和机械加工及提高模具强度,也是不可少的。

在塑件结构上无特殊要求时,塑件的各转角处均应有半径不小于0.5~1mm的圆角。

允许的情况下,圆角应尽量大。

对于内外表面的拐角处,外圆角应为内圆角加壁厚,可减少内应力,并能保证壁厚均匀一致。

5、关于塑件的合页式结构设计:
6、关于塑件的螺钉柱设计:
塑件之间的连接常采用自攻螺钉的连接方式,在螺钉柱的设计过程中应注意以下几点:
a、在允许的情况下,螺钉柱应尽量低一点
b、应加一字形或十字形斜筋保证螺钉柱的强度,
并考虑防止缩影
c、外观要求严格的表面螺钉柱应做斜顶式的结构以防止缩影,见下图示意:
d、螺钉柱内侧应加倒角,利于螺钉的安装,倒角大小一般为(1~1.5)X45°,个人建议使用下图第二个方案:
螺钉柱的内外直径应符合加工工艺性,优先选用值:
7、关于嵌件设计:
在嵌件的设计过程中应注意以下几点:
a、嵌件周围塑料层厚度不宜太薄,否则会因收
缩而破裂。

b、嵌件各尖角部位应倒圆角,这样可减少内应力。

c、嵌件在塑件中应固定牢固,可采用开槽、加凸台,或滚花结构。

d、在设计中应考虑嵌件在模具中便于安装,正
确和牢固定位,成型时有利于塑料流动,模具制造方便。

注塑成型时,塑件会收缩,金属件不会收缩,所以嵌件周围会产生内应力,过大则塑件开裂,解决办法,其一是塑件包围嵌件的尺寸不要太薄,其次,选择弹性较好,收缩率较小的塑胶材料,比如ABS PC等,而脆性材料则不适合嵌件,比如PS
8、外观要求及材料、收缩率、分型面:
在产品开发设计,作为开发工程师应该了解:
a、产品使用的材料
b、外观光洁度要求,如镜面、皮纹、喷砂、亚
光、喷漆等,以及需处理的范围。

还需与客户以及模具厂沟通确定以下:
a、分型面的位置、滑块抽芯允许的分型线位置,
允许设浇口的位置、哪些地方不允许有顶出痕迹…
b、若塑件上需塑出文字、符号等标识,应落实文字、符号的大小、深度、位置等。

c、对塑件成型后难以避免的缺陷如:融接痕、微量收缩等应向客户提出,征得客户的认可。

并尽量采取措施减轻缺陷。

d、修饰特征如logo,塑件上刻字等,宜设计先沉下然后凸起,模具加工时为下凹,加工容易实现。

常用塑料及收缩率如下表:(含添加剂及其他特殊要求的材料视具体牌号及客户要求定)
其他见下图:
1、分型面尽量不要有台阶,可以改为斜面,便于修边以及模具加工,也便于精度实现;分型面能平面不要斜面,能斜面不要曲面等等。

2、螺钉柱防止缩影可以加火山口,如下示意:
9、关于强制脱模的结构设计要点:
尺寸允许如下,且强脱的地方全部做成斜面和R 角过渡,不能尖角。

关于产品一些圆角处理的地方。

下图是一个产品扣线卡槽,以前的产品在设计时是没有加小圆角的,后来再才发现一个松下的产品上不是这样做的,他们是在转角的地方加了一个小圆角,防止线材破皮,这样小小的人性化设计。

上图:需要加圆角的地方
如果直接加上圆角的话会有倒扣出不了模,所以结构上要改进一下,如下图所示:
如何改进呢?我们可以在圆角处再起一级:
脱模检测分析,模具问题解决。

再看另外一个常见的例子。

如图所示:对于这样的矩形通孔,往往会忘记做
一些圆角处理,如果要在四个拐角处加上小圆角,出来的效果也许就不一样,避免一些不必要的小缺陷。

这样做的目的很简单,防止在出模时由于应力集中,会有拉白拉裂等现象,一般留个0.5mm左右的小圆角就行了,也不影响外观和功关于产品保修贴,规格贴的一些问题。

象这些诸如标贴凹槽,还有一些孔位,我们都要说明
清楚是要留出来,还是需要镶出来,不同做法出来的
效果也是不同的,如下图:
这个地方前模上需要留出,所以会有相应的小圆角,
如果需要利角的话就需要镶出来。

在图纸上
尽量表达出来,这些小的细节,工程师不去提出来,往往模厂会遗漏掉。

关于合壳螺钉柱的一些细节。

紧固的螺钉柱要注意其强度问题,根据产品的要求,要经得起跌落实验这一关,另外也常遇到跌落时,连根拨起的现象和打螺钉爆裂的情况。

因此在设计过程中要考虑到这些问题,留有一定的余量。

对于螺孔的内外径要给出合适的尺寸,外径不宜过大,大了有可能缩水,内径偏小容易爆裂,过大了要容易滑牙,根据对产品特性的了解给出恰当的经验值。

更改之前第一 举个简单的小例子:
如下图:锁壳螺丝柱的配合端面, 个
图,更改后见第二个图。

模具对插结构
结构中常见散热孔,不建议直接切槽散热,这样透光可以看见内配线,给人产品低档的感觉,可以改为侧面散热,即做成百叶窗式的结构:
其他细节:手穿过的尺寸不少于30*90,若出口到欧美,建议30*100以上,手持式的,手握的尺寸,如手柄,(25~30)*(30〜35),手提的面积尺寸不少于15mm指甲抠起的尺寸不少于
4〜5mm
12、3D结构设计完成后,工程师自检以及开模前与模具厂需要检讨的:
a、自检:零件有没有未完全约束的情况;零件是否有干涉(结构设计时经常干涉分析),配合的间隙是否合理;所有的设计数据是否可以在装配模式下再生成功(结构设计时经常再生分
析)..
b、自检:产品厚度是否分布均匀(多做剖视图检查)
c、自检:产品是否有拔模,或存在倒勾(拔模检测,做剖视图检查)
d模具厂讨论:产品分模线的具体位置,是否可以接受,对外观的影响程度
e、模具厂讨论:模具的进料方式,进料点以及所产生的结合线是否接受
f、模具厂讨论:斜顶、滑块的位置是否足够,产生的分型线是否被接受
g、模具厂讨论:其它特殊要求,比如模具的材质和寿命,产品表面的要求,咬花面的规格等。
