第九章 楼梯构造
层高）。
按规范住宅踏步，踏面b：250-300mm；踏高h：156-175mm
1.踏高h 2.踏面b 2800/16=175mm; (2800/18=156) 16/2=8，踏面数+1=踏高数 踏面宽取270 ，7*270=1890mm 3.楼梯段宽（2600-240-100）/2=1130mm
7*300=2100mm
4.楼层半平台进深（5200-240-1890）/2=1535mm，
半平台取1130mm 5.一层入口处梯段高 第一段梯段长 一层平台进深 175*11=1925mm 平台梁高300，踏步3级， 1925+175*3-300=2150mm 10*270=2700mm 5200-240-2700-1130=1130mm
半平台取1200mm 5.一层入口处梯段高 第一段梯段长 一层平台进深 156*11=1716mm 平台梁高300，踏步4级， 1716+175*4-300=2116mm 10*250=2500mm 5200-240-2500-1200=1260mm
楼梯形式及扶手栏杆：楼梯形式简洁，坡度≺35⁰，踏步形式避
免边缘向外突出，防滑条高≤5mm，梯段两侧设扶手，转折处 伸出300mm。
导盲块（地面提示块）：设置于有障碍、存在高差或需要 转折处。
9.6 电梯与自动扶梯
电梯设计与构造
1.电梯井道：
（1）井道防火、通风、检修
（2）隔声： a.机座下设置弹性垫层 b.井道中设夹层1.5~1.8m高 2.电梯机房：按设备要求且满足管理和维修等。
楼梯的组成
9.2 楼梯的尺寸设计
9.2.1 楼梯的尺度确定 1.梯段的坡度与宽度：坡度20⁰ ~45⁰,宽度见图。 2.楼梯踏步的尺寸(经验公式)： b+2h =600~630mm，或 h+b=450mm ,
h-踏步高度，b-踏步宽度。 3.平台的深度：不小于梯段的宽度。 4.栏杆与扶手的高度：一般900mm，儿童600mm。 5.为了减轻人们上下楼时的疲劳和照顾人们行走的习惯， 每个楼梯段的踏步级数一般不应小于3级，亦不应大于18级。

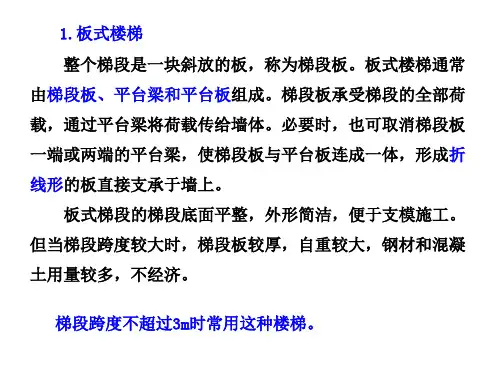

1.特点：整体性好、尺寸灵活、形式多样,工序多、速度 慢。 2.形式与构造 （1）板式梯段：梯段、平台荷载传给平台梁。受力简单、
底面光洁、易于支模。
（2）梁式梯段：梯段荷载传给斜梁（可一边搁在墙上）， 斜梁再传给平台梁，平台也搁在平台梁上，梯段板厚减薄。 分明步、暗步。
9.3.2 装配式
1.特点：工业化程度高、施工速度快、抗震较差 分：小型构件装配式楼梯；中、大型构件装配式楼梯
（3）美观、经济、安全（防滑、防火） 3.类型: （1）按形式分：单跑、双跑、三跑、弧形等； （2）按材料分：木楼梯、钢筋混凝土楼梯等。
楼梯平面形式一
楼梯平面形式二
楼梯平面形式三
楼梯平面形式四
4.组成： 梯段（由踏步组成）
楼梯平台和平台梁
（正平台或称楼层平台、
半平台或称中间平台）
栏杆扶手等
3.平台下入口高度（大于2米）
按规范住宅踏步，踏面b：250-300mm；踏高h：156-175mm
1.踏高h 2.踏面b 2900/18=161mm; 踏面数+1=踏高数 18/2=9 8*250=2000mm (2900/16=181mm>175)来自8*300=2400mm
3.楼梯段宽（2600-240-100）/2=1130mm 4.楼层半平台进深（5200-240-2000）/2=1480mm， 半平台取1200mm
5.一层入口处梯段高
161*11=1771mm
平台梁高300，踏步4级， 1770+161*4-300=2110mm 第一段梯段长 一层平台进深 10*250=2500mm 5200-240-2500-1200=1260mm
第九章
复习思考题:
楼梯构造
1.楼梯由哪些部分所组成? 各组成部分的作用是什么? 2.楼梯坡度如何确定? 它与楼梯踏步有何关系? 3.楼梯平台下要求作通道又不能满足净高要求时，可采取哪些
鹤颈 梯段转折处栏杆扶手处理
硬接
梯段转折处栏杆扶手处理
9.4 台阶与坡道
台阶：踏步宽度300~400mm；高度100~150mm
坡道：坡度1/6~1/12之间，≻1/8时需做防滑处理。 注意：与主体连接考虑变形缝（沉降）
9.5 有高差处无障碍设计
坡道、楼梯形式及扶手栏杆、导盲块
坡道：坡度≺1/12，宽度满足轮椅回转半径。
2.小型构件装配式楼梯
分：梁承式楼梯、墙承式楼梯、悬臂踏步楼梯
（1）梁承式楼梯：预制踏步搁在斜梁上形成梯段， 梯段斜梁搁置在平台梁上， 平台梁搁置在两边墙或柱上。 注意:平台、平台梁断面、斜梁断面、踏步断面的形式。
（2）墙承式楼梯：预制踏步、平台搁置在两边墙上，省去斜
梁、平台因无平台梁下面净高增加，隔离墙上开洞扩大视线。
建筑构造作业——钢筋混凝土楼层设计
一、目的 通过本设计了解梁板式钢筋混凝土楼层主、次梁及 楼板的关系，对梁板进行结构布置及楼面面层设计。 二、要求 1.根据图示尺寸估算各构件的尺寸。 2.绘制1-1、2-2剖切节点图（1∶30），在图中标注名称及有关 尺寸（如主、次梁的梁宽、梁高、板厚），绘出楼面
（1∶100）面层，并标注层次。
②降低楼梯间平台梁下部地面标高，以满足净空高度要求。 但降低后地坪标高仍应高于室外地坪标高。
③上述两种方法结合。采取长短跑梯段的同时，又降低底层
中间平台下地坪标高。
④底层楼梯做成直跑直接从室外上二层。
9.2.2.楼梯的平面表示
9.3 钢筋混凝土楼梯构造 现浇式、装配式、细部构造
9.3.1 现浇式
按规范住宅踏步，踏面b：250-300mm；踏高h：156-175mm
1.踏高h 2.踏面b 2800/18=156mm; 18/2=9，踏面数+1=踏高数 踏面宽取250 ，8*250=2000mm 3.楼梯段宽（2600-240-100）/2=1130mm
8*300=2400mm
4.楼层半平台进深（5200-240-2000）/2=1480mm，
（3）梯段的搁置：梯段搁置在平台梁上。 （4）单梯段预制楼梯（大型） （5）梯段连平台预制楼梯（大型）
9.3.3 细部构造：
踏步及防滑 栏杆及扶手 1.踏步及防滑----表面耐磨，便于清洁，应有防滑措施。
2.栏杆及扶手 （1）扶手及栏杆或栏板常用尺寸 （2）栏杆（栏板）、扶手安装
平接
办法予以解决?
4.楼梯的首层、标准层和顶层平面如何正确表达？ 5.现浇钢筋混凝土楼梯常见结构形式有哪几种? 各有何特点? 6.预制踏步的支承结构一般有哪几种?
建筑构造作业——楼梯设计
一、目的：通过本设计掌握楼梯设计的方法、楼梯设计应表示
的主要内容、楼梯施工图的绘制步骤及方法。 二、条件：下图为某多层住宅的楼梯间平面，层高标2.8米， 横墙承重，楼板、楼层平台为80厚现浇钢筋混凝土楼板， 圈梁、平台梁、雨棚、楼梯均为现浇钢筋混凝土结构，平
台梁为250×300（宽×高，含板厚），实铺地面，楼梯间
底层平台下为该建筑的主入口。
三、要求：
1.按照上述条件绘制：底层、中间层、顶层平面图各一个 （1∶50），各层平面以楼层平台为基准，画出楼层平台宽、 踏步数、休息平台宽、上下指示、标高，底层要画出剖切 线、剖切方向、编号、平面尺寸（二~三道）。 2.剖面图（1∶50）应画出底层、二层、顶层的梯段，图中应 标注所有不在同一平面的标高、竖向二道尺寸（梯段高度、
一般两边≥600mm，高度为2.5~3.5m。
自动扶梯： 效率高，坡度平缓30 ⁰左右，速度0.5~0.7m/s。
楼梯设计实例
某住宅层高2.9米，楼梯开间2.6米，进深5.2
米，墙厚240mm。试设计一双跑楼梯，要求将入口 设在楼梯平台下。 分析:关键设计 1.楼梯段（踏步数、踏步高、踏面宽） 2.楼梯平台宽（与楼梯段宽有关）
6.楼梯净空高度 (1)净空高度要求：梯段净高≥2200mm， 平台下净高≥2000mm。 (2)底层净空高度不足的解决办法：
①将底层第一梯段加长，做成不等跑梯段；
②降低楼梯间平台梁下部地面标高； ③上述两种方法结合； ④底层楼梯做成直跑。
①将底层第一梯段加长，提高中间平台标高。 适用于楼梯间进深较大、底层平台宽富裕时。
第九章
9.1 楼梯概述
9.2 楼梯的尺寸设计
楼梯构造
9.3 钢筋混凝土楼梯构造 9.4 台阶与坡道 9.5 有高差处无障碍设计（残疾人用）
9.6 电梯与自动扶梯
9.1 楼梯概述 1.作用:楼房建筑的垂直交通设施，供上下及紧急疏散用。 2.构造设计要求: （1）足够的宽度、合适的坡度
（2）足够的强度和稳定性
（3）悬臂踏步楼梯：最简单、方便，悬挑踏步构件（正、 反L形）砌入墙内，悬臂长度1200m~1500m。无斜梁、平台梁， 梯下净高增加。
2.中型、大型构件装配式楼梯
（1）平台板：平台板、平台梁合一与分开两种。 （2）楼梯段： ①板式（明步）有实心、空心（纵向、横向）、 ②梁式两侧有梁。
梯段减轻自重：去角、踏步内抽孔、折板式。
合集下载
第九章 楼梯施工图识读
图9.11 例9.1中楼梯平面、剖面图
[例9.2]某住宅的开间尺寸为2700mm，进深尺寸 为5100mm，层高2700mm，封闭式楼梯间。 内墙240mm，轴线居中；外墙360mm，轴线 外侧为240mm，内侧为120mm；室内外高差 750mm。楼梯间底部有出入口，门高 2000mm。设计该建筑的楼梯。 解：（1）本题为封闭式楼梯间，层高为 2700mm，初步确定步数为16步。 （2） h=2700÷16=168.75mm，踏步宽度b取 260mm。 （3）由于楼梯间下部通行人，故取第一跑步 数多、第二跑步数少的两跑梯段。步数多的第 一跑取9步，第二跑取7步。二层以上则各取8 步
平行双分楼梯
平行双跑楼梯
折行三跑楼梯
剪刀楼梯
9.2 楼梯的设计要求与尺度
9.2.1 楼梯的设计要求
（1）楼梯的设计应严格遵守《民用建筑设计通则》、 《建筑设计防火规范》、《高层建筑设计防火规范》等 的规定。 （2）楼梯在建筑中的位置应方便到达，并有明显的 标志。 （ 3）楼梯一般均应设置直接对外出口，并与建筑入 口关系密切、连接方便。 （ 4）建筑物中设置的多部楼梯应有足够的通行宽度、 合适的坡度和疏散能力，符合防火疏散和人流通行要求。 （ 5）由于采光和通风的要求，通常楼梯沿外墙设置， 可布置在朝向较差的一侧。 （ 6）在建筑剖面设计中，要注意楼梯坡度和建筑层 高、进深的相互关系，也要安排好人们在楼梯下出入或 错层搭接时的平台标高。
图9.14 现浇钢筋混凝土双跑梁板式楼梯 （a）单斜梁式梯段；（b）双斜梁式梯段
斜梁在下面时可布置在一侧（单梁式 ) 、两 侧（双梁式）或中部（梁悬臂式）。（图9.15) 斜梁布置在侧面时有正梁式（明步）、反梁 式（暗步）两种做法。 明步做法是指斜梁在踏步板下面露出一部分， 且踏步外露，这种做法梯段形式较为明快，但在 板下露出的梁其阴角容易积灰（图9.16（a)) 暗步做法是指斜梁上翻包住踏步板，梯段底 面平整且可防止污水污染梯段下面。但凸出的斜 梁将占据梯段一定的宽度（图9.16（b))
楼梯、坡道、台阶、电梯构造
• 在踏步断面上设法减少其用料及自重， 通常有以下几种方法： • ①去角以减薄踏步的厚度 • ②踏步内抽孔 • ③折板式踏步
图9.29
单梯段半外廊式楼梯
• 4)单梯段预制楼梯 • 梯段可连一面平台，亦可连两面平台，断 面形式可做成板式、双梁式或单梁式(图 9.30)。
图9.30
梯段连平台预制构件楼梯
楼 梯
概 述
• 9.1.1 楼梯的形式
• 9.1.2 楼梯的组成 • 一般楼梯主要由： 楼梯梯段、楼梯平台、楼梯护栏三部分组成。
• 1 楼梯段 • 楼梯段是联系两个不同标 高平台的倾斜构件，它由 若干踏步和斜梁或板构成 • 2 平台 • 平台是指两楼梯段之间的 水平构件。根据所处的位 置不同，有中间平台和楼 层平台之分。 • 3 栏杆（栏板）扶手 • 栏杆（栏板）扶手是设在 楼梯段及平台边缘的安全 防护设施。要求必须坚固 可靠，并具有适宜的安全 高度
预制踏步块的形式 （a）一字形踏步 （b）L形踏步正置 （c）L形踏步倒置 （d）三角形踏步
• 1)梁承式楼梯 • 结构布置形式为：预制踏步搁置在斜梁上 形成梯段，梯段斜梁搁置在平台梁上，平 台梁搁置在两边墙或柱上，而平台可用空 心板或槽形板搁在两边墙上，也可用小型 的平台板搁在平台梁和纵墙上。
图9.8 踏步出挑形式
• (2)楼梯平台宽度的确定
图9.9 确定D值的示意图
图9.10 楼梯的平面布置
• 例：某住宅层高 2.8m，楼梯开间 2.7m，进深5.1m， 一梯两户，入户 门宽900mm，门 侧墙垛120mm， 室内外高差0.7m， 请设计一平行双 跑梯，要求中间 休息平台板下做 出入口。
图9.18 梁承式楼梯
• 梁承式梯段上述三种形式的预制踏步均 可采用，明步可用平面矩形斜梁(图 9.19(a)) ； 暗 步 可 用 L 形 边 梁 ( 图 9.19(b))。一字平板及正反L形踏步板均 要用预制成锯齿形的斜梁(图9.19(c))。
钢筋混凝土楼梯构造
扶手与墙的连接：楼梯顶层的楼层平台临空一 侧应设置水平栏杆扶手，扶手端部与墙应有可靠的 连接。一般将连接扶手和栏杆的扁钢插入墙上的预 留孔内，并用水泥砂浆或细石混凝土填实。若为钢 筋混凝土墙或柱，可将扁钢与墙或柱上的预埋铁件 焊接。梯段宽度较大时设置的靠墙扶手不需要再设 栏杆，直接用支架将扶手固定在墙上，固定方法有 焊接、锚固和栓接等。
梯梁也可只设一根，通常有两种形式：一 种是踏步板的一端设梯梁，另一端搁置在墙上； 另一种是用单梁悬挑踏步板，即梯梁布置在踏 步板中部或一端，踏步板悬挑，这种形式的楼 梯结构受力较复杂，但外形独特，一般适用于 通行量小，梯段宽度和荷载不大的楼梯。
二、预制装配式钢筋混凝土楼梯 为适应不同的生产、运输和吊装能力，预制装配 式钢筋混凝土楼梯有小型构件装配式和中、大型构件 装配式两大类。 （一）小型构件装配式楼梯 小型构件装配式楼梯是将楼梯的梯段和平台划分 成若干部分，分别预制成小构件装配而成。小型预制 构件装配式楼梯的主要预制构件是踏步和平台板。
3.梯段的搁置： （1）上下行梯段同步时，采用埋步做法。平台梁可采用等 截面的L形梁，为便于安装，L形平台梁的翼缘顶面宜做成斜面。 梯段上下两端各有一步与平台标高一致，即埋入平台内。 （2）上下行梯段同步时，采用不埋步做法。这种做法的平 台梁应设计成变截面梁； （3）上下行梯段错开一步的做法； （4）上下行梯段错开多步的做法。楼梯底层中间平台下做 通道时，常将两个梯段做成不等跑的，这样，二层楼梯平台处 上下行梯段的踏步就有可能形成较多的错步。此时，踏步较少 的梯段应做成曲折形。
预制踏步在安装时，踏步之间以及踏步与梯梁 之间应用水泥砂浆坐浆。L形和一字形踏步预留孔洞， 与锯齿形梯梁上预埋的插铁套接，孔内用水泥砂浆 填实。
B.平台梁：一般为L形断面，将梯梁搁 置在L形平台梁的翼缘上，或在矩形断面平 台梁的两端局部做成L形断面，形成缺口， 将梯梁插入缺口内。
楼梯构造
板式楼梯就是由混凝土板直接浇注而成,梁式楼梯就是在楼梯板下有梁的板式楼梯,因此又叫梁板楼梯。
板式楼梯纵向荷载由板承担，但梁式楼梯纵向荷载由梁承担。
不过现在一般建筑中梁式楼梯很少用的了，也少见。
板式楼梯可把梯段踏步板看成一块大的单向板。
板式楼梯就是梯段踏步板直接支撑在两端的楼梯梁上。
梁板式楼梯是梯段踏步板直接搁置在斜梁上，斜梁搁置在梯段两端的楼梯梁上。
板式楼梯传力路线：楼梯板—平台梁—墙或柱。
板长在3米以内。
板不能裂！所以要加温度钢筋。
配筋方式：纵向配置钢筋，搁于平台梁及楼面梁。
梁式楼梯传力路线：踏步板—斜梁—平台梁—墙或柱。
当踏步板裂了，若楼梯梁完好，只是局部问题。
配筋方式：梯段横向配筋，搁在斜梁上，另加分布钢筋。
平台主筋均短跨布置，依长跨方向排列，垂直安放分布钢筋。
２．现浇整体式钢筋混凝土楼板主要有哪些结构类型？各自的特点和适用范围是什么？现浇钢筋凝凝土楼板按其结构类型不同，可分为板式楼板、梁板式楼板、井式楼板、无梁楼板。
此外，还有压型钢板混凝土组合楼板。
板式楼板：将楼板现浇成一块平板，并直接支承在墙上，适用于平面尺寸较小的房间（如住宅中的厨房、卫生间等）以及公共建筑的走廊。
梁板式楼板：由板和梁组成，通常在纵横两个方向都设置梁，有主梁和次梁之分。
适用于较大开间的房间。
井式楼板：将两个方向的梁等间距布置，并采用相同的梁高，形成井字形梁，是梁式楼板的一种特殊布置形式，井式楼板无主梁、次梁之分。
适用于平面尺寸较大且平面形状为方形或近于方形的房间或门厅。
无梁楼板：楼板层不设梁，直接将板支承于柱上，多用于楼面荷载较大的展览馆、商店、仓库等建筑。
压型钢板混凝土组合楼板：利用凹凸相间的压型薄钢板做衬板与现浇混凝土浇筑在一起支承在钢梁上构成整体型楼板，主要由楼面层、组合板和钢梁三部分组成。
适用于大空间建筑和高层建筑，在国际上已普遍采用。
３．楼板按其支撑情况和受力特点如何分类？有何特点？分为单向板和双向板。
单向板：板的长边尺寸l2与短边尺寸l1之比l2/l1大于2，楼板基本上只在l1方向上挠曲变形，而在l2方向上的挠曲很小，荷载基本沿l1方向传递。
楼梯构造
• 在每一梯段处画有一长箭头，并注写“上” 或“下”字样和步级数，表明从该层楼(地) 面往上或住下走多少步级可到达上(或下)一 层的楼(地)面； • 用轴线编号标明楼梯间在建筑平面图中的位 置； • 尺寸标注：注明轴线尺寸(楼梯间开间和进 深)，标注楼梯段宽度尺寸、平台尺寸、梯段 的水平投影长度和地面、平台面的标高； • 通常把梯段长度尺寸与踏面数、踏面宽的尺 寸合并写在一起，即梯段的水平投影长度等 于踏面宽×踏面数(踏面数比踏步数少一) ； • 底层平面图上应标注楼梯剖面图的剖切位置 符号。
＠由于需要现场支模，模板耗费较大，施工周 期较长； ＠抽孔困难，不宜做成空心构件，所以混凝土 用量和自重较大。
一、板式楼梯
特点：结构简单，底面平整，便于装修，但自 重大，材料消耗多，适用于楼梯荷载较小的住 宅建筑等。
二、梁板式楼梯
＠梯斜梁上翻，置于板上，称为暗步。 特点：＠阻止垃圾或灰尘从梯井中落下；
（2）墙承式楼梯
（3）悬臂式楼梯
二、中型构件装配式楼梯
• 构件分解：梯段+平台板（包括平台梁） 1 预制梯段 按结构形式的不同，预制梯段分为板式 和梁板式两种 （1）板式梯段
（2）梁板式梯段
梁板式和板式各如何传力？
2 平台梁
3 平台板
三、大型构件装配式楼梯
• 把楼梯段与平台预制成一个大型构件， 然后进行安装。 • 按结构形式不同分为： 板式 梁板式
五、楼梯尺寸
1 踏步尺寸及梯段坡度 影响因素
→人行步 距；
→人流量 的大小。
注：住宅楼梯踏步宽不小于260mm，高不大于 175mm。
楼梯的坡度一般在200—450之间，楼梯梯段 的最大坡度不宜超过380；当坡度小于200时，采 用坡道；坡度大干450的梯段，多用于生产性建筑， 在民用建筑中常用做屋面检修梯。
楼梯的构造(建筑构造)
金属扶手
室外疏散楼梯的扶手高度应不小于1.10m，高层建筑应再适当提高，但不宜高于1.20m 室内楼梯栏杆水平段的长度超过500mm时，其高度应不低于1.05m
楼梯扶手的高度为自踏面前缘以上0.90m
· 楼梯栏杆扶手的高度——
■ 楼梯立杆间可加入其他联系杆件，但经常有儿童活动的建筑，楼梯栏杆应采用不易攀登的垂直线饰，且垂直线饰间的净距不大于110mm，以防止儿童从间隙中跌落。
01.楼梯梯段
02.楼梯平台
03.扶手栏杆（板）
楼 梯 梯 段
01
楼 梯 梯 段——
定义：设有踏步以供层间上下行走的通道段落，称楼梯梯段。
主要解决垂直高差的部分
一个梯段又叫一“跑”
楼梯梯段
踏面：行走时踏脚的水平部分
踢面：形成踏步高差的垂直部分
楼梯梯段
主要解决垂直高差的部分：踏步
踢面：h
楼 梯 平 台
02
楼 梯 平 台——
定义：连接两个梯段之间的水平部分。
作用：提供供楼梯转折转折、连通某个楼层或供使用者在攀登了一定距离后略事休息。
正平台——位于楼层高度半平台——位于层间高度
半平台
正平台
扶 手 栏 杆（板）
03
楼 梯 扶 手 栏 杆
为了在楼梯上行走的安全，梯段和平台的临空边缘应设置栏杆或栏板，其顶部设依扶用的连续构件，称为扶手。
楼 梯 的 构 成 要 素
·楼梯的基本功能—— 解决不同楼层之间垂直联系的交通枢纽
·基本要求—— 1.上下通行方便，有足够的通行宽度和疏散能力（包括人行及搬运家具物品） 2.满足坚固、耐久、安全、防火和一定的审美要求
·建筑物中楼梯的作用？
楼 梯 的 构 成 要 素
楼梯构造(2019)
步骤说明
第一阶段 根据经验公式及 楼梯设计规范， 事先假定楼梯的 一些基本数据
第二阶段
对楼梯间 开间、进深 通行净高 进行验算
不合理
合理
设计 结束
步骤一
假定楼梯的踏步尺寸 b（300）和h（150）
步骤二
计算每楼层的踏步数N
N=H/h=3600/150=24步 若采用平行双跑的楼梯平面形式 n=N/2=24/2=12步 3≤12≤18，符合基本要求
踏步数量：踏步数不宜少于两级，如小于两级，采用坡道
台阶设计 基本要求
踏步尺寸：宽度≥300mm；高度100mm-150mm 平台尺寸：深度一般≥1m，无障碍设计坡道深度≥1.5m
防护措施：人员密集场所台阶总高超过0.7m采取防护措施
坡道
四、台阶与坡道
普通坡道
★坡度一般在1/12~1/16之间 ★面层光滑的坡道，坡度不宜˃1/10 ★设置防滑条的坡道，坡度可稍大一些，但 不应˃1/6 ★主要适用推自行车、推婴儿车、拉行李、 推轮椅的人群使用
步骤五
通行净高的验算
按照半层高度计算，首 层中间平台高度为1.8m， 平台梁高度350mm，则 平台梁下部净高为： 1.8-0.35=1.45m，不满 足通行要求。
步骤五
调整
调整后： 1.45+0.35+0.3=2.1m，满足要求
● ●
步骤五
检验二层中间休息平台下部的净高是否满足要求
150x12+150x10-350=2950mm 满足要求
双跑楼梯，当底层中间平台下作通道不能满足２m净高要求时， 可采取以下办法解决：
（1）将底层第一梯段增长，形 成级数不等的梯段。楼梯间进深 较大时采用（图a） （2）楼梯段长度不变，降低楼 梯间底层室内地面标高，室内地 面高于室外地面100mm以上（图b） （3）将上述两种方法结合，避 免前两种方法的缺点，满足楼梯 净空要求，较常用（图c）。
楼梯构造
15.3 台阶与坡道构造
15.3.1 台阶
一般建筑物的室内地面都高于室外地面，设置台阶联系。 在台阶和出入口之间一般设置平台，作为缓冲之处。平台表 面应向外倾斜约1%～4％坡度，以利排水。 台 阶 踏 步 的 高 宽 比 应 较 楼 梯 平 缓 ， 每 级 高 度 一 般 为 100 ～ 150mm，踏面宽度为400～300mm。 建筑物的台阶应采用具有抗冻性能好和表面结实耐磨的材料， 如混凝土、天然石、缸砖等。 台阶的基础，一般情况下较为简单，只要挖去腐殖土做一垫 层即可 。
材料包住踏口中，这样既防滑又起保护作用。
二、栏杆和扶手的构造
1、栏杆构造
楼梯栏杆有空花栏杆、栏板式和组合式栏杆三种。
（1）空花栏杆
空花栏杆一般采用圆钢、方钢、扁钢和钢管等金 属材料做成。栏杆垂直杆件间的净距不应大于110mm， 且不应采用易于攀登的花饰。
栏杆与梯段应有可靠的连接，具体方法:
①预埋铁件焊接
（3）组合式栏杆
组合式栏杆是将空花栏杆与栏板组合而成的一种栏杆形式。 其中空花栏杆多用金属材料制作，栏板可用钢筋砼板、砖砌栏板、 有机玻璃等材料制成。
2、扶手构造
扶手位于栏杆顶部。空花栏杆顶部的扶手一般采用 硬木、塑料和金属材料制作，其中硬木和金属扶手应用 较为普遍。
扶手的断面形式和尺寸应方便手握抓牢，扶手顶面 宽一般为40~90mm。
B、梯段净长：每一梯段的水平投影长度，其值为： L=b（N-1）
其中b为踏步水平投影步宽，N为梯段踢面数。
（三）平台宽度
中间平台宽度≥梯段的宽度 直跑楼梯及住宅楼梯平台的深度（宽度）不应小于1.2m
中间平台宽 度≥梯段
非封闭楼梯间
走道
安全距离 400-500
《楼梯构造》课件
楼梯的重要性
楼梯是建筑物中重要的垂直交 通设施，承担着人员疏散和日 常通行的重要任务。
楼梯的安全性和舒适性对建筑 的使用功能和用户体验产生直 接影响。
楼梯的合理设计、施工和保养 对于建筑物的整体安全具有重 要意义。
02
楼梯的类型
直楼梯
01
02
03
04
定义
直楼梯是最常见的楼梯类型， 由一个或多个直线段组成，从 一层楼面延伸到另一层楼面。
适用场景
艺术馆、博物馆、展览 馆等。
设计要点
需考虑中心柱的承重能 力、踏步宽度和高度、 旋转角度等因素，确保
使用安全。
弧形楼梯
定义
弧形楼梯呈弧形或曲线形状， 通常用于大型公共空间或特殊
建筑中。
特点
造型独特，视觉效果突出，但 设计和施工难度较大。
适用场景
大型商场、酒店、剧院等。
设计要点
需考虑楼梯的曲线形状、材料 选择、承重结构等因素，确保
《楼梯构造》ppt课件
contents
目录
• 引言 • 楼梯的类型 • 楼梯的材料 • 楼梯的设计 • 楼梯的施工 • 楼梯的维护与保养
01
引言
目的和背景
介绍楼梯在建筑中的重要地位和 作用，阐述学习楼梯构造的意义
。
分析当前建筑行业对楼梯构造的 关注程度，强调楼梯安全与质量
的重要性。
提出本课件的主要内容和目的， 为后续讲解打下基础。
特点
结构简单，易于设计和建造， 空间利用率高，适用于大多数
建筑。
适用场景
住宅、办公楼、商场等。
设计要点
应考虑楼梯的宽度、坡度、踏 步数等参数，确保符合人体工
程学和安全规范。
楼梯构造PPT课件
另坡度＜时 → 采用坡道； 坡度＞时 → 采用爬梯；
3.楼梯、爬梯、坡道的坡度范围。见书图所示意。
第7页/共77页
Back
四、梯段及平台宽度 （一）梯段的宽度 1.应满足疏散要求：确保安全，主要由通过该梯段的
人流数和防火要求确定； 2.一般按每股人流宽度为[0.55 1、原始建筑物： +（0~0.15）]m计
第27页/共77页
Back
d.连接：（a）预制踏步一般用水泥砂浆铺垫，逐个 叠
置；
一字形、L形可在预制踏步板上留预留孔，套于锯齿 形
斜梁每个台阶上的插铁上，用砂浆窝牢
（此预留孔和插铁可作为栏杆固定件用）
（b）梯段斜梁与平台梁连接；
为不使平台梁落低而降低平台下净高，通常平台梁做 成
L形截面，使斜梁能搁置于平台梁挑出的翼缘处，用 插
（三）栏杆（栏板和扶手）
1.定义：是指梯段及平台边缘的安全保护构件→ 栏杆（栏 板）；
栏杆、栏板上部供人们倚扶的配件→ 扶手；
2.作用：保护，上下楼梯时倚扶；
要求：可靠、坚固，并有足够高度；
3.设置原则：
第6页/共77页
Back
三、楼梯的坡度 1.梯段的斜率表示方法有两种： （1）用斜面与水平面夹角表示； （2）或用斜面在垂直面上的投影高与水平面投影之比表示； 2.楼梯的允许坡度为之间，一般控制在以内，以为最适宜坡度；
第15页/共77页
Back
[此时板跨为梯段水平投影长度与平台梁深度之和。
这样会增加楼梯段板的跨度，增加板厚。]
③适用于荷载较小，层高较小的建筑，如住宅、宿舍建筑
[另公共建筑和放庭园建筑的外部楼梯也多采用景臂板式楼梯。
特点：梯段和平台均无支承，完全靠梯段与平台组成空间板式结构与上下层楼板结构共同 受力，造型新颖，空间感好。]
3.楼梯、爬梯、坡道的坡度范围。见书图所示意。
第7页/共77页
Back
四、梯段及平台宽度 （一）梯段的宽度 1.应满足疏散要求：确保安全，主要由通过该梯段的
人流数和防火要求确定； 2.一般按每股人流宽度为[0.55 1、原始建筑物： +（0~0.15）]m计
第27页/共77页
Back
d.连接：（a）预制踏步一般用水泥砂浆铺垫，逐个 叠
置；
一字形、L形可在预制踏步板上留预留孔，套于锯齿 形
斜梁每个台阶上的插铁上，用砂浆窝牢
（此预留孔和插铁可作为栏杆固定件用）
（b）梯段斜梁与平台梁连接；
为不使平台梁落低而降低平台下净高，通常平台梁做 成
L形截面，使斜梁能搁置于平台梁挑出的翼缘处，用 插
（三）栏杆（栏板和扶手）
1.定义：是指梯段及平台边缘的安全保护构件→ 栏杆（栏 板）；
栏杆、栏板上部供人们倚扶的配件→ 扶手；
2.作用：保护，上下楼梯时倚扶；
要求：可靠、坚固，并有足够高度；
3.设置原则：
第6页/共77页
Back
三、楼梯的坡度 1.梯段的斜率表示方法有两种： （1）用斜面与水平面夹角表示； （2）或用斜面在垂直面上的投影高与水平面投影之比表示； 2.楼梯的允许坡度为之间，一般控制在以内，以为最适宜坡度；
第15页/共77页
Back
[此时板跨为梯段水平投影长度与平台梁深度之和。
这样会增加楼梯段板的跨度，增加板厚。]
③适用于荷载较小，层高较小的建筑，如住宅、宿舍建筑
[另公共建筑和放庭园建筑的外部楼梯也多采用景臂板式楼梯。
特点：梯段和平台均无支承，完全靠梯段与平台组成空间板式结构与上下层楼板结构共同 受力，造型新颖，空间感好。]
