2.分子势能分子势能（molecular potential energy）是分子之间势能的总和。
根据万有引力定律，所有分子之间都存在着相互作用力。
这些相互作用力会导致分子在拥有势能的平衡位置上进行振动。
在化学反应中，分子的势能是非常重要的，因为它可以确定反应物之间的反应能量和反应速率。
在几何画板上，可以使用高度调整钉子的位置和振动来呈现分子势能图。
在绘制分子势能图时，可以将几何画板视为坐标平面。
大学常见有机分子3D模型库
1-戊烯-4-炔1
1-戊烯-4炔2
3-戊烯-1-炔1
3-戊烯-1-炔2
4-甲基-1-庚烯-5-炔1
4-甲基-1-庚烯-5-炔2
1,3-己二烯-5-炔1
1,3-己二烯-5-炔2
2,2,5-三甲基-3-己炔1
2,2,5-三甲基-3-己炔2
环丙烷1
环丙烷2
环丁烷1
环丁烷2
环己烷1
氟代正丁烷1
氟代正丁烷2
溴代异丙烷1
溴代异丙烷2
大学常见有机分子3D虚拟模 型库
• 1 烷烃 • 2 烯烃 • 3 炔烃 • 4 环烷烃 • 5 芳香烃 • 6 卤代烃
目录
甲烷1
甲烷2
乙烷1
乙烷2
丙烷1
丙烷2
正丁烷1
正丁烷2
异丁烷1
异丁烷2
正戊烷1
正戊烷2
异戊烷1
异戊烷2
新戊烷1
新戊烷2
正己烷1
正己烷2
异己烷1
2-苯基-1-氯丙烷2
2,4-二溴甲苯1
2,4-二溴甲苯2
四苯乙烯1
四苯乙烯2
氯化苄1
氯化苄2
氯乙烯1
氯乙烯2
3-溴丙烯1
3-溴丙烯2
3-氯-4-溴己烷1
3-氯-4-溴己烷2
4-甲基-2-氯己烷1
4-甲基-2-氯己烷2
氯代叔丁烷1
氯代叔丁烷2
碘代仲丁烷1
碘代仲丁烷2
2,3-二甲基-1,3-丁二烯2
1,4-戊二烯1
1,4-戊二烯2
乙炔1
乙炔2
丙炔1
丙炔2
1-丁炔1
1-丁炔2
2-丁炔1
2-丁炔2
1-戊炔1
《分子立体结构》课件
3
动力学与热力学关系
动力学参数可以推算热力学参数，反之亦然。
THANKS
感谢观看
生物大分子研究
分子光谱技术可以用于研究生物大 分子的结构和功能，对于药物研发 和生命科学等领域的发展具有推动 作用。
05
CATALOGUE
分子的电子结构与性质
分子轨道理论
分子轨道理论的基本概念
分子轨道理论是一种描述分子中电子行为的量子力学理论。它认为分子中的电子是在一系列的分子轨道上运动，这些 轨道是分子所有电子的能量状态。
在特定的方向上进行排列。因此，不同的取代基排列方式会导致分子具
有不同的立体结构。
对映异构
对映异构
由于手性碳原子的存在，使得分子具有手性，从而产生对映异构体。
总结词
对映异构是由于手性碳原子的存在，导致分子具有手性，从而产生对映异构体。
详细描述
在分子中，如果存在手性碳原子，则该分子具有手性。手性碳原子是指连接了四个不同基 团的碳原子。由于手性碳原子的存在，使得分子可以存在两种不同的立体结构，即对映异 构体。
共价键合特点
具有方向性和饱和性，能 够形成稳定的分子结构。
共价键合类型
包括单键、双键和三键等 类型，不同类型的共价键 合具有不同的性质和稳定 性。
分子几何构型
分子几何构型定义
分子中原子或基团的空间排列方式。
分子几何构型分类
包括直线型、平面三角形、四面体等类型，不同类型的分子几何构 型具有不同的性质和稳定性。
构象异构
要点一
构象异构
由于单键的旋转，使得分子中的原子 或基团在空间上产生不同的排列方式 ，从而产生不同的立体结构。
要点二
总结词
构象异构是由于单键的旋转，导致分 子中的原子或基团在空间上产生不同 的排列方式，从而产生不同的立体结 构。
分子模拟PPT—第二章 力场
2. 蒙特卡罗随机采样法
分子内能
分子的能量
Etot Eele Evib Erot Etrans
分子的振动自由度 = 3N-6 = 3N-6 分子的振动能 非线性 线性
Evib Ebonds Eangles Etorsions Ecross
分子间相互作用能
1. 范德华能
AMBER
• / • "Amber" refers to two things: a set of molecular mechanical force fields for the simulation of biomolecules ;and a package of molecular simulation programs which includes source code and demos. The current version of the code is Amber version 10, which is distributed by UCSF subject to a licensing agreement described below. • Amber is now distributed in two parts: AmberTools and Amber10. AmberTools 1.2 & Amber 10 is now available! • Amber was originally developed under the leadership of Peter Kollman, and Version 9 is dedicated to his memory.
第二代力场
• 第二代力场的形式远较上述的经典力场复杂，需 要大量的力常数。其设计的目的为能精确地计算 分子的各种性质、结构、光谱、热力学特性、晶 体特性等资料。其力常数的推导除引用大量的实 验数据外，还参照精确的量子计算的结果。尤其 适用于有机分子或不含过渡金属元素的分子系统。 • 第二代力场因其参数的不同，包括CFF91、 CFF95、PCFF与MMFF93等。
有机分子结构图
结构要求必
顺-1,4-二取代物优势构象 因为顺的限制，必一a一e
反-1,4-二取代物优势构象 因为反的限制，必一a一e
π键、某些共轭体系和氢键
乙炔CH≡CH
π键
σ键
H
H
π键
乙烯CH2=CH2
π键
H H
σ键
H
H
CH2=CH-CH=CH2
H H
H
H
H
H
CH2=CH-CH2
H H H
+
H
H
CH2=CH-Cl
H
H
H
H
H
H
H
H
H
Cl
H
H
H
H
H
H
H
H
H
H
H
H
H
H
N
H
H
N
H
H
H
H
N
H
N
H
H
H
H
H
-
H
H
H
H
从纽曼投影式转换成费歇尔投影式
b
a C c f C b d
c f
e d
SN2反应历程
Nu-
R2 c
C
d
顺-1,2-二取代物优势构象 因为顺的限制，必一a一e
反-1,2-二取代物优势构象 反式可满足两键都是稳定e
顺-1,3-二取代物优势构象 顺式可满足两键都是稳定e
反-1,3-二取代物优势构象，反式
H
-
H
H
H
H
水分子和水分子
-
H
H
+
H
H
H
+ CH2
分子模拟实验-势能面
分子模拟实验报告

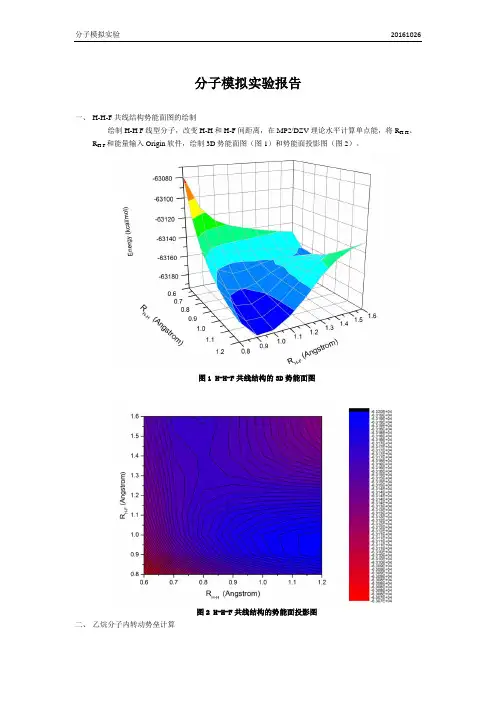

一、H-H-F共线结构势能面图的绘制
