接口配置
access类型接口的配置方法
一、概述在计算机网络中，access类型接口是指用于连接内部网络与外部网络的接口，如连接内部局域网与互联网的接口。
对于这种接口，需要进行一定的配置才能确保网络的安全和高效运行。
本文将介绍access类型接口的配置方法，分为物理层配置和网络层配置两部分。
二、物理层配置1. 连接设备在进行access类型接口的配置之前，首先需要连接设备。
通常情况下，接口的一端连接内部网络，另一端连接外部网络，可以通过网线或者光纤来实现连接。
2. 硬件设置对于接口所连接的设备，需要进行一些硬件设置，如调整接口速率、双工模式等。
这些设置需要根据具体的硬件设备来进行调整，以保证接口能够正常通信。
3. 电缆检查在进行物理层配置之后，需要对连接的电缆进行检查，确保连接稳定可靠。
可以通过使用测试仪器或者网络管理软件来检测电缆的连接状态。
三、网络层配置1. IP位置区域分配在连接的两端设备上，需要分配相应的IP位置区域，以便进行通信。
可以通过手动配置或者使用DHCP协议来获取IP位置区域。
2. 子网掩码设置对于分配的IP位置区域，还需要设置相应的子网掩码，以确定IP位置区域所属的网络范围。
3. 路由配置如果接口所连接的设备位于不同的网络中，还需要进行路由配置，以确保数据包能够正常传输。
4. 访问控制列表对于access类型接口，通常需要进行访问控制列表（ACL）的配置，以限制对外部网络的访问权限，提高网络的安全性。
四、验证与测试1. 连通性测试在进行配置之后，需要进行连通性测试，验证接口配置是否正确。
可以通过ping命令或者其他网络测试工具来进行测试。
2. 数据传输测试除了连通性测试之外，还需要进行数据传输测试，验证接口能够正常传输数据。
可以通过发送数据包进行测试，检查数据包的到达情况。
3. 故障排除如果在测试过程中发现问题，需要进行故障排除，确定问题的原因并进行相应的调整。
五、总结Access类型接口的配置方法涉及到物理层和网络层两个方面，需要根据具体的网络环境和硬件设备来进行相应的配置。
光纤接口配置方法

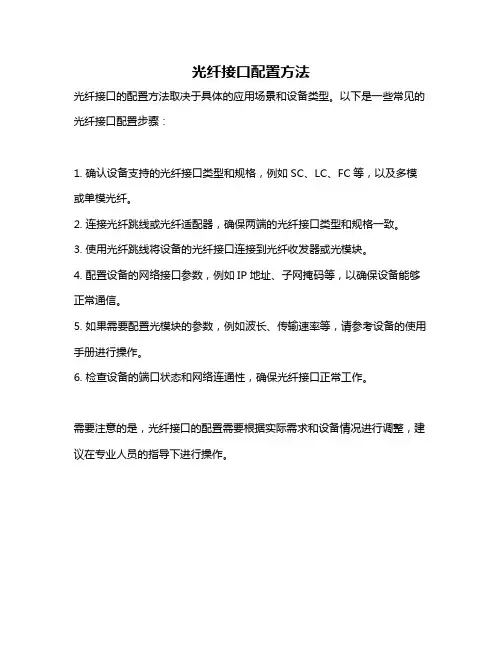

光纤接口配置方法
光纤接口的配置方法取决于具体的应用场景和设备类型。
以下是一些常见的光纤接口配置步骤：
1. 确认设备支持的光纤接口类型和规格，例如SC、LC、FC等，以及多模或单模光纤。
2. 连接光纤跳线或光纤适配器，确保两端的光纤接口类型和规格一致。
3. 使用光纤跳线将设备的光纤接口连接到光纤收发器或光模块。
4. 配置设备的网络接口参数，例如IP地址、子网掩码等，以确保设备能够正常通信。
5. 如果需要配置光模块的参数，例如波长、传输速率等，请参考设备的使用手册进行操作。
6. 检查设备的端口状态和网络连通性，确保光纤接口正常工作。
需要注意的是，光纤接口的配置需要根据实际需求和设备情况进行调整，建议在专业人员的指导下进行操作。
接口配置
接口配置目录第1章接口配置概述 (1)1.1.1 支持的接口类型 (1)1.1.2 接口配置介绍 (3)1.1.3 子接口介绍 (3)第2章接口配置 (4)2.1 配置接口公共属性 (4)2.1.1 概述 (4)2.1.2 监控和维护接口 (5)2.2 配置以太网接口 (6)2.2.1 指定以太网或快速以太网接口 (6)2.2.2 配置100Mbps快速以太网 (6)2.2.3 配置以太网子接口 (7)2.3 配置串行接口 (8)2.3.1 配置同步串行接口 (8)2.3.2 配置低速串行接口 (9)2.4 配置WIC Unframe E1接口 (9)2.4.1 概述 (9)2.4.2 Unframe E1接口的配置任务列表 (10)2.4.3 Unframe E1接口的配置任务 (10)2.5 配置PCI Unframed E1接口 (11)2.6 配置E1接口 (12)2.6.1 概述 (12)2.6.2 E1接口的配置任务列表 (12)2.6.3 E1接口的配置任务 (13)2.7 配置T1接口 (15)2.7.1 概述 (15)2.7.2 T1接口的配置任务列表 (15)2.7.3 T1接口的配置任务 (16)2.8 配置PRI接口 (18)2.8.1 概述 (18)2.8.2 PRI接口配置 (18)2.9 配置BRI接口 (19)2.9.1 BRI接口介绍 (19)2.9.2 BRI接口配置 (19)2.10 配置DTU接口 (19)2.10.1 具体的配置步骤 (19)2.11 配置MODEM接口 (21)2.11.1 指定MODEM接口 (21)2.11.2 配置MODEM接口 (21)2.11.3 如何和V.92或不支持V.42bis的MODEM连接 (21)2.11.4 MODEM卡与其他MODEM无法连通的问题解决方法 (23)2.12 配置IDSL接口 (23)2.12.1 概述 (23)2.12.2 配置IDSL接口工作模式 (23)2.13 配置逻辑接口 (24)2.13.1 配置空接口 (24)2.13.2 配置回环接口 (24)2.13.3 配置拨号接口 (25)2.13.4 配置Virtual template和Virtual access接口 (25)2.13.5 配置Multilink接口 (25)2.13.6 配置Tunnel接口 (25)第3章接口配置示例 (26)3.1 接口公共属性配置示例 (26)3.1.1 开始接口示例 (26)3.1.2 接口描述示例 (26)3.1.3 接口停用示例 (26)3.2 串行接口配置示例 (26)3.2.1 高速接口配置示例 (26)3.2.2 低速串行接口示例 (27)3.3 以太网子接口示例 (27)3.4 PRI接口配置示例 (28)3.5 BRI接口配置示例 (28)3.6 DTU接口配置示例 (28)3.7 T1接口配置示例 (29)3.7.1 配置T1的发送脉冲模式举例 (29)3.7.2 禁止T1接口链路举例 (29)3.7.3 配置T1接口的chann el-group参数举例 (29)3.7.4 配置T1接口的interface参数举例 (29)3.8 E1接口配置示例 (29)3.8.1 配置E1接口的工作方式举例 (29)3.8.2 禁止E1接口链路举例 (29)3.8.3 配置E1接口的channel-group参数举例 (30)3.8.4 配置E1接口的interface参数举例 (30)3.8.5 配置UNFRAME模式下E1模块的发送FIFO举例 (30)3.9 WIC Unframe E1接口配置示例 (30)3.9.1 禁止WIC Unframe E1接口链路举例 (30)3.9.2 配置WIC Unframe E1接口的interface参数举例 (30)3.10 IDSL接口配置示例 (31)第1章接口配置概述概述中的信息将帮助学习有关本公司路由器支持的各种接口类型，以及查阅适于不同接口类型的配置信息。
程序接口配置规范
程序接口配置规范1. 引言本文档旨在详细阐述程序接口配置的相关规范，以指导开发人员在进行程序接口开发与配置时的标准操作。
本文档适用于所有涉及程序接口开发与维护的工程项目。
2. 接口配置概述程序接口配置主要包括以下几个方面：- 接口定义：明确接口的功能、输入参数、输出结果及调用方式等。
- 接口规范：规定接口报文的格式、数据类型、字段命名规则等。
- 接口权限：设置接口的访问权限、请求频率限制等。
- 接口文档：编写详尽的接口文档，方便开发者了解和使用接口。
3. 接口定义3.1 功能描述明确接口所需实现的功能，如数据查询、数据新增、数据修改、数据删除等。
3.2 输入参数列出接口所需的输入参数，包括参数名称、数据类型、描述、示例值等。
3.3 输出结果描述接口的输出结果，包括返回码、返回信息、返回数据等。
3.4 调用方式4. 接口规范4.1 报文格式接口报文采用JSON（JavaScript Object Notation）格式，确保数据的可读性和易解析性。
4.2 数据类型定义接口中涉及的数据类型，如字符串、整数、浮点数、布尔值等。
4.3 字段命名规则采用驼峰命名法（CamelCase）进行字段命名，以提高代码的可读性。
4.4 报文示例提供接口报文的示例，方便开发者了解接口的具体使用方法。
5. 接口权限5.1 访问权限根据业务需求，设置接口的访问权限，如登录状态、用户角色等。
5.2 请求频率限制为了避免接口被恶意调用，需设置接口的请求频率限制。
6. 接口文档编写详尽的接口文档，包括接口概述、接口定义、接口规范、接口权限等内容，方便开发者了解和使用接口。
7. 附录7.1 术语表解释本文档中涉及的专业术语，以便于开发者更好地理解接口配置规范。
7.2 参考文献列出本文档在编写过程中参考的相关文献，以提高文档的权威性。
---本文档旨在为开发人员在进行程序接口开发与配置时提供明确的指导，确保接口的一致性、稳定性和可维护性。
交换机配置—交换机接口管理

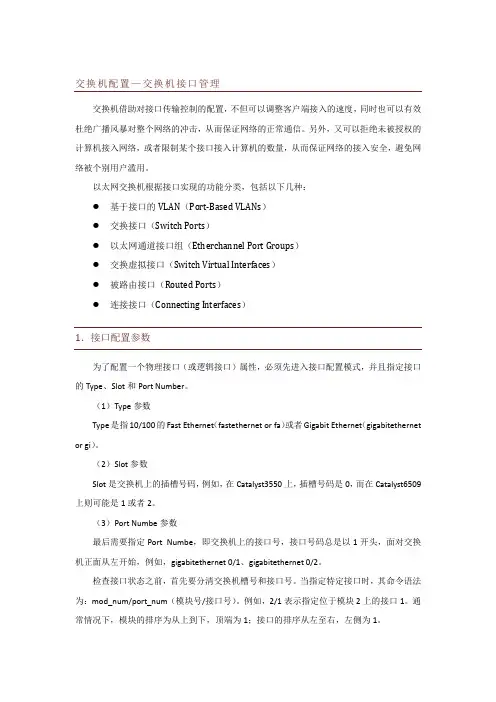

交换机配置—交换机接口管理交换机借助对接口传输控制的配置，不但可以调整客户端接入的速度，同时也可以有效杜绝广播风暴对整个网络的冲击，从而保证网络的正常通信。
另外，又可以拒绝未被授权的计算机接入网络，或者限制某个接口接入计算机的数量，从而保证网络的接入安全，避免网络被个别用户滥用。
以太网交换机根据接口实现的功能分类，包括以下几种：●基于接口的VLAN（Port-Based VLANs）●交换接口（Switch Ports）●以太网通道接口组（Etherchannel Port Groups）●交换虚拟接口（Switch Virtual Interfaces）●被路由接口（Routed Ports）●连接接口（Connecting Interfaces）1．接口配置参数为了配置一个物理接口（或逻辑接口）属性，必须先进入接口配置模式，并且指定接口的Type、Slot和Port Number。
（1）Type参数Type是指10/100的Fast Ethernet（fastethernet or fa）或者Gigabit Ethernet（gigabitethernet or gi）。
（2）Slot参数Slot是交换机上的插槽号码，例如，在Catalyst3550上，插槽号码是0，而在Catalyst6509上则可能是1或者2。
（3）Port Numbe参数最后需要指定Port Numbe，即交换机上的接口号，接口号码总是以1开头，面对交换机正面从左开始，例如，gigabitethernet 0/1、gigabitethernet 0/2。
检查接口状态之前，首先要分清交换机槽号和接口号。
当指定特定接口时，其命令语法为：mod_num/port_num（模块号/接口号）。
例如，2/1表示指定位于模块2上的接口1。
通常情况下，模块的排序为从上到下，顶端为1；接口的排序从左至右，左侧为1。
在不清楚以上3个参数时，可用物理的方式检查交换机上的本地接口以确认物理接口。
H3C接口管理配置
H3C接⼝管理配置⼀、接⼝批量配置当多个接⼝需要配置某功能（⽐如shutdown）时，需要逐个进⼊接⼝视图，在每个接⼝执⾏⼀遍命令，⽐较繁琐。
此时，可以使⽤接⼝批量配置功能，对接⼝进⾏批量配置，节省配置⼯作量。
1、进⼊系统视图system view2、进⼊接⼝批量配置视图(1)interface range { interface-type interface-number [ to interface-type interface-number ] } &<1-24>(2)interface range name name [ interface { interface-type interface-number [ to interface-type interface-number ] } &<1-24> ]⼆者选其⼀3、显⽰通过interface range name命令创建的批量接⼝的信息display interface range [ name name ]⼆、以太⽹接⼝配置1、以太⽹接⼝编号规则当设备⼯作在独⽴运⾏模式时，以太⽹接⼝采⽤3维编号⽅式：interface-type A/B/C。
A：单板在设备上的槽位号。
B：单板上的⼦卡号。
暂不⽀持⼦卡，取值固定为0。
C：端⼝编号。
当设备⼯作在IRF模式时，以太⽹接⼝采⽤4维编号⽅式：interface-type A/B/C/D。
A：设备在IRF中的成员编号，取值为1 或2。
B：单板在设备上的槽位号。
C：单板上的⼦卡号。
暂不⽀持⼦卡，取值固定为0。
D：端⼝编号。
2、Combo接⼝配置Combo接⼝是⼀个逻辑接⼝，⼀个Combo接⼝在物理上对应设备⾯板上⼀个电⼝和⼀个光⼝。
电⼝与其对应的光⼝共⽤⼀个转发接⼝和接⼝视图，所以，两者不能同时⼯作。
当激活其中的⼀个接⼝时，另⼀个接⼝就⾃动处于禁⽤状态。
(1)进⼊系统视图system-view(2)进⼊以太⽹接⼝视图interface interface-type interface-number(3)激活Combo接⼝中的电⼝或者光⼝combo enable { copper | fiber }缺省情况下，光⼝处于激活状态3、以太⽹接⼝基本配置(1)设置当前接⼝的描述信息description text(2)设置以太⽹接⼝的双⼯模式duplex { auto | full | half }(3)设置以太⽹接⼝的速率speed { 10 | 100 | 1000 | 10000 | 40000 | 100000 | auto }(4)配置接⼝的期望带宽bandwidth bandwidth-value(5)恢复接⼝的缺省配置default(6)打开以太⽹接⼝undo shutdown三、特殊接⼝配置1、loopback接⼝LoopBack接⼝是⼀种虚拟接⼝。
交换机接口配置
（2）配置接口参数
Switch(config)#interface range f0/1 - 2 , f0/4 , f0/6 - 7
Switch(config-if-range)#description cisco
说明：当同时进入多个接口后，所做的配置将对所有进入的接口生效。
配置
快速配置接口
1.快速对多个连续的接口做相同配置
（1）快速进入多个接口
Switch(config)#interface range f0/1-3
说明：同时进入接口F0/1，F0/2，F0/3。
（2）配置接口参数
Switch(config)#interface range f0/1-3
Switch(config-if-range)#description ccie
入的接口配置保存原状。
2.快速对多个不连续的接口做相同配置
（1）快速进入多个不连续接口
Switch(config)#interface range f0/1 - 2 , f0/4 , f0/6–7
说明：同时进入接口F0/1，F0/2，F0/4，F0/6，F0/7。
在配置多个不连续接口时，请注意在连字符–前后都加上空格，这样可以保
description ccie
!
interface FastEthernet0/3
description ccie
!
interface FastEthernet0/4
!
interface FastEthernet0/5
!
interface Fast件中，之前的配置对F0/1，F0/2，F0/3生效，其它没有进
（3）查看结果
接口配置
接口配置手册本手册著作权属迈普通信技术有限公司所有，未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。
策划：研究院资料服务处* * *迈普（四川）通信技术有限公司地址：成都市高新区九兴大道16号迈普大厦技术支持热线：400 886 8668传真：（+8628）85148948E-mail：support@网址：邮编：610041* * *版本：2008年7月第3版编号：MP/DC-RD-CPSJ-114前言读者对象z网络工程师z技术推广人员z网络管理人员适用范围本手册适用于迈普 EPAS 6.1.X的版本及对应的设备。
本书约定命令行关键字用加粗表示；命令行参数用斜体表示。
大括号“{ }”表示括号中的选项是必选的；中括号“[ ]”表示括号中的选项是可选的；尖括号“<>”表示括号中的信息不被显示出来；方括号“【】”表示括号中的内容需要用户注意；竖线“|”用于分隔若干选项，表示二选一或多选一；正斜线“/”用于分隔若干选项，表示被分隔的各选项是可以被同时选中的；“ 注意”表示需要读者注意的事项，是配置系统的关键之处，希望用户能认真阅读。
“ 注”表示对前面内容的注解；“ 图解”表示对图例的文字解释。
声明由于产品版本升级或其它原因，本手册内容会不定期进行更新。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
目录第1章以太网接口配置 (1)1.1简介 (1)1.2基本指令描述 (1)1.3特殊指令描述 (4)1.4监控和调试 (5)1.4.1监控命令 (5)1.4.2监控命令实例 (6)第2章E1接口配置 (8)2.1简介 (8)2.2基本指令描述 (8)2.3应用实例 (9)2.3.1应用实例一 (9)2.4监控和调试 (10)第3章CE1接口配置 (11)3.1简介 (11)3.2基本指令描述 (11)3.3应用实例 (13)3.3.1应用实例一 (13)3.4监控和调试 (14)第4章POS接口配置 (15)4.1简介 (15)4.2基本指令描述 (15)4.2.1时钟配置命令 clock source (16)4.2.2CRC设置 crc (16)4.2.3线路时延配置pos delay trigger (17)4.2.4线路标志配置pos flag (18)4.2.5启动净荷扰码scramble-atm (18)4.2.6线路环回命令 loopback (19)4.2.7告警设置命令report (19)4.2.8告警门限设置 (20)4.2.9告警门限设置 (20)4.2.10接口状态配置 (20)4.3扩展指令描述 (20)4.3.1线路帧类型选择 frame (21)4.3.2设定J0 和j1的模式： (21)4.4应用实例 (22)4.4.1应用实例一 (22)4.5监控和调试 (23)4.5.1监控命令 (23)4.5.2监控命令实例 (23)第5章CPOS接口配置 (26)5.1简介 (26)5.2基本指令描述 (26)5.3配置实例 (31)5.3.1配置实例一 (31)5.4使用注意事项 (32)5.4.1时钟设置 (32)5.4.2通道踪迹消息（J1）的设置 (32)5.4.3支路的定位 (33)第6章虚拟以太桥接接口配置 (34)6.1简介 (34)6.2基本指令描述 (34)6.3应用实例 (35)第7章802.1Q配置 (38)7.1802.1Q协议简介 (38)7.2802.1Q配置原理 (39)7.2.1配置VLAN的作用 (39)7.2.2单臂路由 (39)7.2.3子网隔离 (40)7.3802.1Q配置命令 (41)7.4802.1Q配置实例 (43)7.4.1单臂路由器的典型应用 (43)7.4.2子网隔离的典型应用 (46)7.4.3配置信息及统计信息 (49)第8章接口组配置 (50)8.1简介 (50)8.2基本指令描述 (50)8.3应用实例 (52)8.3.1接口组配置实例 (52)8.4监控和调试 (52)8.4.1监控命令 (52)8.4.2监控命令实例 (52)8.4.3调试命令 (54)第9章IP ACCOUNTING功能 (55)9.1简介 (55)9.2基本指令描述 (55)9.3应用实例 (56)9.4监控与调试 (57)9.4.1监控命令 (57)9.4.2监控命令实例 (57)第1章 以太网接口配置本节主要内容：z以太网接口简介z以太网接口基本指令描述z以太网接口特殊指令描述z以太网接口监控与调试1.1简介迈普安全网关以太网口支持三种帧格式：1) IEEE802.32) Ethernet_II(ARPA)3) Ethernet_SNAP以上三种帧格式用于封装网络层的IP协议。
接口配置基本命令汇总
broadcast-suppression（广播风暴抑制命令）【命令】broadcast-suppression { ratio | bps max-bps | pps max-pps }undo broadcast-suppression【视图】系统视图/以太网端口视图【参数】ratio：指定端口允许通过的最大广播流量所占该端口传输能力的百分比，取值范围为1～100，缺省值为100，步长为1。
百分比越小，允许接收的广播流量也越小。
max-bps：指定以太网端口每秒允许接收的最大广播包流量，单位为kbps，步长为64。
该参数仅能在以太网端口视图下配置：●对于Ethernet端口，其取值范围为64～99968；●对于GigabitEthernet端口，其取值范围为64～1000000。
max-pps：指定以太网端口每秒允许接收的最大广播包数量，单位为pps。
该参数可以在系统视图和以太网端口视图下配置：●对于Ethernet端口，其取值范围为1～1488100；●对于GigabitEthernet端口，其取值范围为1～14881000；●在系统视图下，其取值范围为1～148810000。
【描述】broadcast-suppression命令用来限制端口允许接收的广播流量的大小。
undo broadcast-suppression命令用来恢复端口允许接收的广播流量的缺省值。
当广播流量超过用户设置的阈值后，系统将对超出广播流量限制的报文进行丢弃，从而使广播所占的流量比例降低到限定的范围，保证网络业务的正常运行。
●在系统视图下，以上命令是统一设置或取消所有以太网端口上允许接收的广播流量的大小；●以太网端口视图下：以上命令只设置或取消当前以太网端口上允许接收的广播流量的大小。
缺省情况下，交换机不对广播流量进行抑制。
●如果用户在系统视图下和某个特定端口视图下都配置了broadcast-suppression命令，则该端口允许接收的广播流量的大小将以端口视图下的配置为准。
计算机网络中的网络设备与接口配置
计算机网络中的网络设备与接口配置在计算机网络中，网络设备及其接口配置是实现网络通信的重要环节。
准确的网络设备配置和灵活的接口设置可以确保网络的高效运行和良好的性能。
本文将介绍计算机网络中常见的网络设备和接口配置，以及它们的作用和配置方法。
一、网络设备1. 路由器（Router）路由器是计算机网络中最常见的网络设备之一，在网络层（网络互联层）起到连接不同网络的作用。
路由器通过将数据包转发到目标网络来实现不同网络之间的通信。
在网络规模较大的情况下，需要使用多台路由器互联，形成一个覆盖范围更广的网络。
配置路由器主要包括以下几个方面：（1）IP地址配置：每个路由器都需要配置一个唯一的IP地址，用于在网络层进行数据包转发。
（2）路由配置：根据网络拓扑和路由策略，配置路由表，使得数据包能够正确地被路由器转发到目标网络。
常用的路由协议有OSPF、BGP等。
（3）接口配置：配置路由器的各个接口，包括物理接口和逻辑接口。
对于物理接口，需要设置接口类型、速率、双工模式等参数；对于逻辑接口，需要配置VLAN、子接口等。
2. 交换机（Switch）交换机是计算机网络中用于在数据链路层（数据链路互连层）进行数据包转发的设备。
交换机通过学习源MAC地址和目标MAC地址之间的关联关系，将数据包转发到对应的目标设备。
交换机采用硬件交换方式，具有快速数据传输和广播域隔离的特点。
配置交换机主要包括以下几个方面：（1）VLAN配置：将交换机划分为不同的虚拟局域网（VLAN），实现不同VLAN之间的隔离和通信。
（2）链路聚合（Link Aggregation）配置：将多个物理接口绑定为一个逻辑接口，提高接口带宽和冗余性。
（3）STP配置：配置生成树协议（Spanning Tree Protocol），防止交换机网络中出现环路，确保数据包的无环转发。
（4）QoS配置：配置交换机的服务质量（Quality of Service），实现对不同类型数据包的优先级和带宽管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路由器的默认IP地址是192.168.0.1，默认子网掩码是255.255.255.0。
默认账户名密码均为admin,这些值可以根据您的需要进行更改，但本手册将按默认值说明。
首先请将您的计算机连接到路由器的LAN端口，将外网线插入W AN1口。
接下来可以使用以下方法为您的计算机设置IP地址，“本地连接”-右键属性-找到TCP\IP-编辑-设置电脑IP地址。
设置您的计算机的IP地址为192.168.0.xxx(xxx范围从2-254)，子网掩码为255.255.255.0，默认网关是192.168.0.1。
在在Internet浏览器中输入“192.168.0.1”，进入登陆界面。
在账号、密码中分别输入admin,点击登陆，进入路由管理界面。
如果是静态IP方式接入
1.网络-接口配置-WAN1编辑，选择则静态IP
2.在IP地址、子网掩码、网关上填上网络供应商提供的静态IP地址、子网掩码和网关。
如果是ppoe方式接入
1.网络-接口配置-WAN1编辑，选择ppoe
2在账户密码中，填入网络供应商提供的账号密码。
