互感器的种类和工作原理知识点汇总
16 第十六章 互感器
结构简单，价格低，不需要占用其它空间。
缺点：容量小、准确度低
电流互感器全型号的表示和含义如下：
二、 电流互感器接线
单相式接线——仅反映三相电流平衡系统的运行状态，作 一般恻量和过负荷保护。 不完全星形接线——常用于6～10kV中性点不接地三相三 线制系统中，可供功率表或电能表使用，仅取A相和c相电 流。公用回线中流通的电流即为B相电流。节省了一个电 流互感器。
几十伏安或几百伏安 （3）二次绕组所接负荷均为高阻抗的电压表及电压继电器，故正常运行 时二次绕组接近于空载状态（开路）且多数情况下它的负荷是恒定的。 电压互感器的一次电压U1与其二次电压U2之间有下列关系： U1≈(N1/N2)U2KUU2 式中，N1、N2——为电压互感器一次和二次绕组匝数； KU—— 为电压互感器的变压比，一般表示为 其额定一、二次电压比， 即KU=U1N/U2N，例如 10000V/100V。
电容分压器（电磁式）
电压等级越高－绝缘要求高、体积越庞大。 原理图,忽略流经小型一次 绕组的电流，经电容分压后:U2＝U1C1/(C1+C2)
回路中补偿电抗器L,减小
误差；阻尼电阻r防止铁磁谐 振引起的过电压,放电间隙J 是防止过电压对一次绕组及 补偿电抗器绝缘的威胁。闸 刀开关闭合或打开仅影响通 信设备的工作，不影响互感
第三节 电压互 感 器
一、电压互感器的技术参数和 型号 电压互感器是利用电磁感应 原理工作的，类似一台降压变 压器。互感器的高压绕组与被 测电路并联，低压绕组与测量 仪表电压线圈并联。由于电压 线圈的内阻抗很大，所以电压 互感器运行时，相当于一台空 载运行的变压器。故二次侧不 能短路，否则绕组将被烧毁。 电压互感器的容量是指其 二次绕组允许接人的负载功率 （以VA值表示），分额定容量 和最大容量。
互感器的分类及工作原理
互感器的分类及工作原理
引言：
互感器是电力系统中广泛使用的一种电气装置，它们用于测量和监测电流、电压和功率等参数。
互感器的分类及工作原理是了解和理解互感器的基础，下面将详细介绍互感器的分类以及它们的工作原理。
一、互感器的分类
1. 按工作频率分类：
互感器根据其所涉及的工作频率可分为低频互感器和中高频互感器两种类型。
一般情况下，低频互感器用于交流电力系统，而中高频互感器则主要应用于通信和控制领域。
2. 按用途分类：
根据用途的不同，互感器可分为电流互感器和电压互感器两大类。
电流互感器主要用于测量电流大小，而电压互感器则用于测量系统的电压状况。
3. 按相对位置分类：
根据互感器与被测电路的相对位置，可以将互感器分为内装式互感器和外装式互感器两种类型。
内装式互感器安装在被测电路的内部，而外装式互感器则安装在被测电路的外部。
4. 按工作原理分类：
互感器还可以根据其工作原理的不同进行分类，包括变比互感器、饱和互感器和相位移互感器等。
变比互感器通过改变线圈的匝数来实现电流变比的测量，饱和互感器则依靠磁通的饱和现象来实现电流测量，而相位移互感器则通过改变线圈之间的相位差来测量电流和电压之间的相对相位差。
二、互感器的工作原理
互感器的工作原理基于电磁感应现象，根据法拉第定律，通过变化的磁场可以感应出电压。
互感器的工作原理可以简单概括为以下几个步骤：
1. 通过传导装置或者线圈传导被测电路中的电流，产生磁场；
2. 产生的磁场穿过互感器的铁芯，感应出一个次级线圈中的电压；。
电流互感器的相关知识点总结
电流互感器的相关知识点总结电流互感器是一种电力系统中常用的电气设备，用于将高电流变成低电流，以便于测量和保护设备。
在电力系统中，电流互感器起着至关重要的作用，下面我们来总结一下电流互感器的相关知识点。
一、电流互感器的基本原理电流互感器利用电磁感应的原理，将高电流变成低电流，以便于测量和保护设备。
电流互感器的基本原理是通过在高电压电路中引入一根细线，将高电流变成低电流，然后通过变压器将低电流变成标准电流输出。
电流互感器的输出电流与输入电流成正比，输出电流一般为5A或1A。
二、电流互感器的分类1. 按照用途分类：电流互感器分为测量电流互感器和保护电流互感器。
2. 按照结构分类：电流互感器分为分合式电流互感器和整体式电流互感器。
3. 按照额定电流分类：电流互感器分为5A电流互感器和1A电流互感器。
三、电流互感器的使用1. 测量电流互感器通常用于电能表、电压表、电流表等电力测量仪表中，用来将高电流变成低电流，以便于测量。
2. 保护电流互感器通常用于电力系统中，用于测量电流和检测电路中的故障，以便于及时采取保护措施，保障电力系统的安全运行。
四、电流互感器的安装与调试电流互感器的安装和调试是电力系统中非常重要的一环。
在安装电流互感器时，应注意以下几点：1. 电流互感器的接线应符合电路图的要求。
2. 电流互感器的安装位置应合理，以便于测量和保护设备。
3. 安装时应注意电流互感器的方向，确保电流方向与电流互感器的标识一致。
在调试电流互感器时，应注意以下几点：1. 电流互感器的输出电流应符合要求。
2. 电流互感器的误差应符合标准要求。
3. 电流互感器的绝缘电阻应符合标准要求。
五、电流互感器的维护与保养电流互感器是一种精密设备，需要进行定期的维护和保养。
在维护和保养电流互感器时，应注意以下几点：1. 定期检查电流互感器的绝缘性能，防止绝缘击穿。
2. 定期清洗电流互感器表面的灰尘和污垢，以免影响电流互感器的精度。
3. 定期校验电流互感器的输出电流和误差，确保电流互感器的正常运行。
互感器的分类全
互感器分为电压互感器和电流互感器两大类;电压互感器可在高压和超高压的电力系统中用于电压和功率的测量等;电流互感器可用在交换电流的测量、交换电度的测量和电力拖动线路中的保护;一、电压互感器分类1. 按用途分测量用电压互感器或电压互感器的测量绕组,在正常电压范围内,向测量、计量装置提供电网电压信息;保护用电压互感器或电压互感器的保护绕组,在电网故障状态下,向继电保护等装置提供电网故障电压信息;2. 按绝缘介质分干式电压互感器;由普通绝缘材料浸渍绝缘漆作为绝缘,多用在500V及以下低电压等级;浇注绝缘电压互感器;由环氧树脂或其他树脂混合材料浇注成型,多用在35KV及以下电压等级;油浸式电压互感器;由绝缘纸和绝缘油作为绝缘,是我国最常见的结构型式,常用在220KV及以下电压等级;气体绝缘电压互感器;由气体作主绝缘,多用在超高压、特高压;3. 按相数分单相电压互感器,一般在35KV及以上电压等级采用;三相电压互感器,一般在35KV及以下电压等级采用;4. 按电压变换原理分电磁式电压互感器;根据电磁感应原理变换电压,原理与基本结构和变压器完全相似,我国多在220KV及以下电压等级采用;电容式电压互感器;由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成,目前我国110KV-500KV电压等级均有应用,超高压只生产电容式电压互感器;光电式电压互感器;通过光电变换原理以实现电压变换,近年来才开始使用;5. 按使用条件分户内型电压互感器;安装在室内配电装置中,一般用在35KV及以下电压等级;户外型电压互感器;安装在户外配电装置中,多用在35KV及以上电压等级;6. 按一次绕组对地运行状态分一次绕组接地的电压互感器;单相电压互感器一次绕组的末端或三相电压互感器一次绕组的中性点直接接地,末端绝缘水平较低;一次绕组不接地的电压互感器;单相电压互感器一次绕组两端子对地都是绝缘的；三相电压互感器一次绕组的各部分,包括接线端子对地都是绝缘的,而且绝缘水平与额定绝缘水平一致;7. 按磁路结构分单级式电压互感器;一次绕组和二次绕组根据需要可设多个二次绕组同绕在一个铁芯上,铁芯为地电位;我国在35KV及以下电压等级均用单级式;串级式电压互感器;一次绕组分成几个匝数相同的单元串接在相与地之间,每一单元有各自独立的铁芯,具有多个铁芯,且铁芯带有高电压,二次绕组根据需要可设多个二次绕组处在最末一个与地连接的单元;我国目前在110KV及以上电压等级常用此种结构型式;8. 组合式互感器由电压互感器和电流互感器组合并形成一体的互感器称为组合式互感器,也有把与组合电器配套生产的互感器称为组合式互感器;二、电流互感器分类1. 按用途分测量用电流互感器或电流互感器的测量绕组;在正常工作电流范围内,向测量、计量等装置提供电网的电流信息;保护用电流互感器或电流互感器的保护绕组;在电网故障状态下,向继电保护等装置提供电网故障电流信息;2. 按绝缘介质分干式电流互感器;由普通绝缘材料经浸漆处理作为绝缘;浇注式电流互感器;用环氧树脂或其他树脂混合材料浇注成型的电流互感器;油浸式电流互感器;由绝缘纸和绝缘油作为绝缘,一般为户外型;目前我国在各种电压等级均为常用;气体绝缘电流互感器;主绝缘由SF6气体构成;3. 按电流变换原理分电磁式电流互感器;根据电磁感应原理实现电流变换的电流互感器;光电式电流互感器;通过光电变换原理以实现电流变换的电流互感器,目前还在研制中;4. 按安装方式分贯穿式电流互感器;用来穿过屏板或墙壁的电流互感器;支柱式电流互感器;安装在平面或支柱上,兼做一次电路导体支柱用的电流互感器;套管式电流互感器;没有一次导体和一次绝缘,直接套装在绝缘的套管上的一种电流互感器;母线式电流互感器;没有一次导体但有一次绝缘,直接套装在母线上使用的一种电流互感器;5. 按一次绕组匝数分单匝式电流互感器;大电流互感器常用;多匝式电流互感器;中、小电流互感器常用;6. 按二次绕组所在位置分正立式;二次绕组在互感器下部,目前是常用结构方式;倒立式;二次绕组在互感器上部,是近年来新型的结构方式;7. 按电流比变换分单电流比电流互感器;即一、二次绕组匝数固定,电流比不能改变,只能实现一种电流比变换的互感器;多电流比电流互感器;即一、二次绕组匝数可改变,电流比可以改变,可实现不同电流比变换;多个铁芯电流互感器;互感器有多个各自具有铁芯的二次绕组,以满足不同精度的测量和多种不同的继电保护装置的需要;为了满足某些装置的要求,其中某些二次绕组具有多个抽头;8. 按保护用电流互感器技术性能分稳定特性型;保证电流在稳态时的误差,如P、PX、PR级等;暂态特性型;保证电流在暂态时的误差,如TPX、TPY、TPZ、TPS级等;9. 按使用条件分户内型电流互感器;一般用于35KV及以下电压等级;户外型电流互感器;一般用于35KV及以上电压等级;。

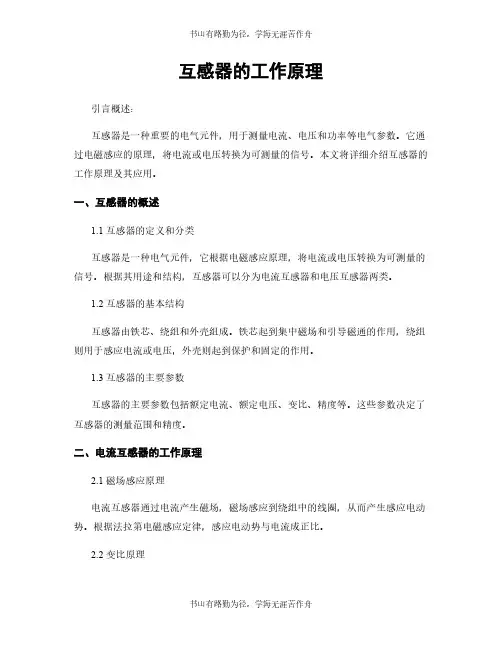

互感器的工作原理
互感器的工作原理引言概述：互感器是一种重要的电气元件，用于测量电流、电压和功率等电气参数。
它通过电磁感应的原理，将电流或电压转换为可测量的信号。
本文将详细介绍互感器的工作原理及其应用。
一、互感器的概述1.1 互感器的定义和分类互感器是一种电气元件，它根据电磁感应原理，将电流或电压转换为可测量的信号。
根据其用途和结构，互感器可以分为电流互感器和电压互感器两类。
1.2 互感器的基本结构互感器由铁芯、绕组和外壳组成。
铁芯起到集中磁场和引导磁通的作用，绕组则用于感应电流或电压，外壳则起到保护和固定的作用。
1.3 互感器的主要参数互感器的主要参数包括额定电流、额定电压、变比、精度等。
这些参数决定了互感器的测量范围和精度。
二、电流互感器的工作原理2.1 磁场感应原理电流互感器通过电流产生磁场，磁场感应到绕组中的线圈，从而产生感应电动势。
根据法拉第电磁感应定律，感应电动势与电流成正比。
2.2 变比原理电流互感器的绕组匝数远大于被测电路的绕组匝数，因此，电流互感器可以通过变比原理，将高电流转换为低电流，以便测量和保护电路。
2.3 精度和线性特性电流互感器的精度和线性特性是评价其性能的重要指标。
通过合理设计绕组和铁芯结构，可以提高互感器的精度和线性特性。
三、电压互感器的工作原理3.1 电压感应原理电压互感器通过电压产生电场，电场感应到绕组中的线圈，从而产生感应电动势。
根据法拉第电磁感应定律，感应电动势与电压成正比。
3.2 变比原理电压互感器的绕组匝数远小于被测电路的绕组匝数，因此，电压互感器可以通过变比原理，将高电压转换为低电压，以便测量和保护电路。
3.3 绝缘和安全性能电压互感器需要具备良好的绝缘和安全性能，以保证测量的准确性和使用的安全性。
四、互感器的应用领域4.1 电力系统互感器在电力系统中广泛应用，用于测量电流和电压，以及保护和控制电力设备。
4.2 工业自动化互感器在工业自动化领域中用于测量电流和电压，以及监测电气设备的状态和工作情况。
互感器基本知识
互感器基本知识互感器又称仪用变压器，是电流互感器和电压互感器的统称。
互感器利用电磁感应原理，将高电压变成低电压、大电流变成小电流，是一种特殊的变压器。
一、互感器的作用电流互感器将高压系统中的电流或低压系统中的大电流，变成低压的标准的小电流(5A或1A)；电压互感器将系统的高电压变成标准的低电压(100V或100/√3V)。
互感器的作用是:1、配合电气仪表，测量线路和设备的电流、电压、电能；2、配合继电保护及自动装置，对系统和设备进行过电流、过电压、过负荷和单相接地等保护；3、使二次设备和工作人员与一次高压之间进行电气隔离，且二次侧有一点接地，保证了设备和人身的安全；4、使电流和电压变换成统一的标准值，以利于仪表和继电器的标准化；5、使二次设备用低电压、小电流连接控制，以便于集中控制；6、使二次回路不受一次系统的限制，从而使接线简单化。
二、互感器的特点1、电流互感器1）一次绕组串联在被测电路中，匝数很少，一般为一匝或几匝。
一次电流完全取决于被测电路的负荷电流，而与二次负载无关。
二次绕组匝数多，二次侧额定电流为5A或1A。
2）二次侧所串接的测量仪表和继电器的电流线圈阻抗很小，正常运行时接近于短路状态，因此一、二次感应电动势和端电压都很低，不超过十几伏。
3）运行中二次侧绝不允许开路。
若二次开路，铁芯内的磁通将剧增，引起铁芯严重饱和，磁通波形畸变为平顶波；由于副绕组匝数多，感应电动势与磁通变化率成正比，因此，磁通过零时副绕组将产生很高的尖顶波电动势，峰值可达数千伏甚至万伏，这对工作人员和二次回路中的设备都有很高的危险；同时由于铁芯磁感应强度和铁损剧增，将使铁芯过热而损坏绝缘。
4）为防止电流互感器二次侧开路，规定二次侧不得装设熔断器，在运行中若需拆除仪表和继电器时，必须先用导线或短路压板将二次回路短接，以防止开路。
2、电压互感器1）从结构上讲是一种小容量、高变比的降压变压器，但它不输送电能，仅作为测量和保护用的标准电源。
【知识篇】互感器的工作原理及基础知识
【知识篇】互感器的工作原理及基础知识电压互感器电压互感器（简称PT）和变压器类似，是用来变换电压的仪器。
电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护人员安全及线路中的贵重设备、电机和变压器。
电压互感器的分类1、按用途可分：测量用电压互感器、保护用电压互感器。
2、按装置种类可分：户内型电压互感器、户外型电压互感器。
3、按绝缘介质可分：干式电压互感器、油浸式电压互感器、浇注式电压互感器、气体绝缘电压互感器。
4、按结构型式可分：单级式电压互感器，一、二次绕组在同一个铁芯柱上，绝缘不分级的电压互感器。
串级式电压互感器，一次绕组有几个匝数相等，几何尺寸相同的级绕组串联而成，各级绕组对地绝缘是自线路端到接地端逐级降低的电压互感器。
5、按变换原理分：电磁式电压互感器、电容式电压互感器。
电磁式电压互感器：按它在系统中使用方式的不同可分为不接地电压互感器和接地电压互感器，不接地电压互感器的一次绕组的各个部分，包括出线端子在内，对地均按照其额定绝缘水平绝缘。
这种互感器在使用时，其一次绕组两个出线端子分别连结在系统中不同的相上。
接地电压互感器一次绕组的一个出线端对地绝缘，另一个出线端直接接地。
电容式电压互感器：是种由电容分压器和电磁单元组成的电压互感器，其设计和相互连接使电磁单元的二次电压与加到电容分压器上的一次电压基本上成正比且相角差接近于零。
6、按绕组个数可分：双绕组电压互感器，其低压侧只有一个二次绕组的电压互感器。
三绕组电压互感器，有两个分开的二次绕组的电压互感器。
四绕组电压互感器，有三个分开的二次绕组的电压互感器。
7、按相数可分：单相电压互感器，三相电压互感器。
接地电压互感器，在一次绕组的一端准备接地的单相电压互感器，或一次绕组的星形联结点准备直接接地的三相电压互感器。
不接地电压互感器，一次绕组的各部分，包括接线端子在内，都是按额定绝缘水平对地绝缘的电压互感器。
互感器原理接线及常见类型
45
0.5
30
10 20 100～120
2
120
1.5
90
1
60
50～120
3
不规定
二次负荷变化范围 (0.25～1)S2N (0.25～1)S2N (0.25～1)S2N
(0.25～1)S2N (0.5～1)S2N
TA的主要参数
（1）额定电压Ue：指一次绕组主绝缘能长期承受的工作电压 （2）额定一次电流I1e：指一次绕组按长期发热条件允许通过的工作电流。 （3）额定二次电流I2e：指标准化的二次电流，一般为5A （4）额定二次阻抗Z2e：当二次绕组通过额定电流时，与规定的准确度等级对应的负载阻抗。 （5）额定二次容量S2e：与额定二次电流和额定二次阻抗相对应的二次容量。
4.6 .2 电压互感器（TV）
（一）TV的作用： (1) 电气量的变化：将一次侧的高电压变为二次侧的标准化低电压U1e/100V。实现设备生产的小型化、标
准化、系列化 (2)使二次与高压可靠隔离，保证工作人员的安全 (3)使二次脱离一次成为独立系统
（二）结构与原理 1、结构特点 1）一次绕组并联在电路中，匝数很多； 2）二次绕组匝数少； 2、工作特点 1）一次电压由一次系统决定，而与二次电压大小无关； 2）二次电压由一次电压决定； 3）二次绕组所接仪表的电压线圈阻抗很大，所以正常情
准确度 等级 0.1 0.2 0.5
1
3
表4-1 电流互感器的准确度等级和误差限值
一次电流为额定 电流的百分数（%）
20 100 120
10 20 100～120
10 20 100～120
误差限值
电流误差（±%）
相位差 （±分）
0.2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
互感器的种类和工作原理知识点汇总互感器的功能是把线路上的高电压变换成低电压，把线路上的大电流变换成小电流，以便于各种测量仪表和继电保护装置使用。
一、种类变换电压的叫电压互感器，变换电流的叫电流互感器。
有了互感器，不但大大简化了仪表和继电器的结构，有利于仪表和继电器产品的标准化，而且能使工作人员远离高压部分，免受高压威胁。
二、互感器工作原理互感器的原理与变压器相似。
图16-1是互感器在电力系统中的接线原理图。
图中，TA和TV分别表示电流互感器和电压互感器;A和V分别表示电流表和电压表；1＞和U＞分别表示电流继电器和电压继电器;Wh表示电能表（也可接功率表和功率因数表）。
由图可知。
电流互感器是串联在线路上运行的，而电压互感器是并联在线路上运行的。
-：•-:互：逐独线反出W我国生产的电压互感器二次边额定电压为100V和100/根号3V;我国生产的电流互感器二次边额定电流为5A和1A。
二、电流互感器电流互感器类似一台一次线匝数少、二次线匝数多的变压器。
电流互感器是按照一、二次电流与一、二次线圈匝数成反比的规律检测一次电流的。
应当指出，电流互感器的一次电流决定于一次负荷的大小，而与二次负荷无关。
(一)电流互感器的技术参数1.电流互感器的技术参数(1)额定电压。
额定电压指电流互感器一次线圈可以接用的线路的额定电压，而不是一次线圈或二次线圈端子之间的电压。
(2)变流比。
变流比指一次线圈额定电流与二次额定电流之比。
因为电流互感器的二次电流是5A,所以变流比决定于一次额定电流。
额定电压10kV电流互感器的一次额定电流有5、10、15、20、30、40、50、75、100、150、200、300、400、600、800、1000、1500A等多个等级。
额定电压500V电流互感器的一次额定电流还要大一些，最大的一次额定电流达25000A。
(3)精度等级。
虽然电流互感器的电磁关系与变压器相同，但其精度比变压器高得多。
电流互感器的精度等级是用电流的相对误差表示的，即A/%=K—.二九X100%Av（4）容量。
容量指电流互感器二次侧允许接入的视在功率。
二次侧串接的负载越多，视在功率也就越大。
因此，尽管二次电流不决定于二次负荷的大小，电流互感器的二次负荷也不能无限增加。
否则，电流互感器有被烧毁的可能。
电流互感器的容量常用二次阻抗表示。
2.电流互感器的型号电流互感器的种类很多。
按绝缘形式，可分为瓷绝缘、浇注绝缘等形式的电流互感器；按安装方式，可分为支柱式、穿墙式、母线式等形式的电流互感器。
电流互感器还有很多不同的规格。
这些特征都应在型号中表示出来。
电流互感器的型号标式如下：L□□□□T匚阿拉伯数字,额定电i«（A）1-阿拉伯数字，额定电压（kV）1-阿拉伯数字，设计界号「大写拼音字母，结构形式或用途代号」大写拼音字母.绝缘形式结构将把代号J大写拼音字母，一次贱♦形式代号一电流互感舞，：'.（二）电流互感器接线图16-2是电流互感器的几种接线原理图。
其中；（a）图所示的一台互感器接线主要用于测量对称三相电路中线路上的电流；（b）图所示的三台互感器星形接线可用于测量对称和不对称三相电路（包括三相四线线路）中线路上的电流，也可用于三相短路、两相短路和单相接地或单相短路的继电保护，且继电保护的灵敏度较高；（C）图所示的两台互感器不完全星形接线可用于测量对称和不对称的三相三线电路中线路上的电流(因为三相电流的矢量和为零，所以公共线上的电流测量得到的是未装互感器的那条线上的电流)，也可用于继电保护接线，但灵敏度较低；(d)图所示的两台互感器电流差接线用于线路、电动机、并联电容器的继电保护接线，保护灵敏度较高。
电流差接线电流互感器的安装接线应注意以下问题：(1)二次回路接线应采用截面积不小于 2.5mn?的绝缘铜线, 排列应当整齐，连接必须良好，盘、柜内的二次回路接线不应有接头。
(2)为了减轻电流互感器一次线圈对外壳和二次回路漏电的危险，其外壳和二次回路的一点应良好接地。
(3)对于接在线路中的没有使用的电流互感器，应将其二次线圈短路并接地。
(4)为避免电流互感器二次开路的危险，二次回路中不得装熔断器。
(5)电流互感器二次回路中的总阻抗不得超过其额定值。
(6)电流互感器的极性和相序必须正确。
(三)电流互感器安全运行要点运行中的电流互感器二次开路是十分危险的。
其危险性表现在以下几方面：(1)由于没有二次电流的平衡作用，铁芯磁通大大增加，而感应电动势与磁通成正比，导致二次侧电压大大升高(数百至数千伏)，既带来电击的危险，又可能击穿二次线路或二次元件的绝缘。
此时，铁芯将发出嗡嗡声；如击穿绝缘，还将发出放电声和电火花。
(2)由于铁芯磁通大大增加，造成铁芯发热，可能烧毁互感器，并发出焦糊味，冒烟。
(3)由于磁通大大增加，铁芯饱和而带有较大的剩磁，使互感器精度降低。
(4)由于二次电流为零，电流表、功率表指示为零，电能表铝盘不转动且发出〃嗡嗡〃声，电流继电器也不能正常动作，从而不能对一次电路进行监视和保护。
发现电流互感器二次开路，应尽量停电处理；如不能停电，应尽量减小-次负荷，在有人监护、使用绝缘工具、保持安全距离的前提下，先将二次短路，再排除故障，然后再拆除短路线。
电流互感器不得长时间过负荷运行。
否则，铁芯温度太高将导致误差增大、绝缘加速老化，甚至烧毁。
电流互感器只允许在1.1倍额定电流下长时间运行。
电流互感器巡视检查的主要内容是检查各接点有无过热现象，有无异常气味和异常声响，瓷质部分是否清洁，有无放电痕迹。
对于充油型电流互感器，还应检查油面是否正常，有无渗油、漏油等。
运行中的电流互感器出现过热、螺纹松动、连接点打火、冒烟、声音异常(放电声等噪音)、焦糊气味、严重渗油或漏油等故障现象时，运行人员应根据出现的异常现象作出判断，并进行处理。
例如，用试温蜡片检查其发热程度；从声音和仪表指示辨别其二次是否开路；根据电流表等仪表的指示判断是否线圈发生匝间短路等。
电压互感器电压互感器与变压器的工作原理完全相同。
但是，电压互感器二次侧并联连接的是阻抗很大的电压表和其他仪器仪表的电压线圈，运行中的电压互感器类似工作在开路状态的变压器。
一、电压互感器的技术参数和型号1.电压互感器的技术参数(1)额定电压和变压比：电压互感器的额定电压指电压互感器一次线圈的额定电压。
变压比指一次线圈额定电压与二次线圈额定电压(100V)之比。
（2）精度等级；电压互感器的精度等级是用电压的相对误差表示的，即（3）额定容量：指在功率因数cos力二0.8的条件下电压互感器二次侧允许接入的视在功率。
2.电压互感器的型号电压互感器的种类也很多。
按绝缘形式，分为油浸式、干式、浇注式等形式的电压互感器；按照相数，分为单相电压互感器和三相电压互感器；按结构型式，分为五柱三线圈式、接地保护式、带补偿线圈式等型式的电压互感器。
电压互感器也有很多不同的规格。
这些特征也都应在型号中表示出来。
电压互感器的型号标式为下图所示。
J□□□L阿拉伯数字，额定电压QV）匚阿拉伯数字，设计序号匚大写拼音字母，结构形式代号L•大写拼音字母,绝缘形式代号匚大写拼音字母.相数代号L电压互感器二、电压互感器接线图16-3是电压互感器的几种接线方式。
其中，（a）图所示一台单相互感器的接线主要用于测量线电压和连接频率表及电压继电器。
（b）图所示的两台单相互感器的V/V形接线可用于测量线电压和连接功率表、电度表及电压继电器。
这种接线方式的优点是简单、经济，一次绕组没有接地点；不足之处是不能测量相对地电压，不能起绝缘监视和接地保护的作用。
(C)图所示三相电压互感器Yo/Y。
/开口△接线是10kV系统中广泛应用的接线方式。
这种接线方式除可用于线电压、相电压的测量和一般继电保护之外，接在Y。
形接线的二次绕组上的电压表还可用作系统的绝缘监视；接在开口△形接线的二次绕组上的电压继电器还可发出接地报警信号。
采用Y0/Y。
/开口△接线时，除电压互感器二次绕组的一点必须接地外，其一次绕组的中性点也必须接地。
电压互感器的安装接线应注意以下问题：(1)二次回路接线应采用截面积不小于L5mn]2的绝缘铜线, 排列应当整齐，连接必须良好；盘、柜内的二次回路接线不应有接头。
(2)与电流互感器相同，电压互感器的外壳和二次回路的一点也应良好接地。
用于绝缘监视的电压互感器的一次绕组中性点也必须接地。
(3)为防止电压互感器一、二次短路的危险，一、二次回路都应装有熔断器。
接成开口三角形的二次回路即使发生短路也只流过微小的不平衡电流和三次谐波电流，故不装设熔断器。
(4)电压互感器二次回路中的工作阻抗不得太小，以避免超负荷运行。
(5)电压互感器的极性和相序必须正确。
三、电压互感器安全运行要点熔断器是电压互感器惟一的保护装置，必须正确选用和维护。
一次侧熔断器的保护范围是互感器的一次线路和互感器本身，并可作为二次侧短路故障状态下的穿越性保护；二次侧熔断器的保护范围是互感器的二次线路。
电压互感器二次熔丝熔断一般是由二次侧短路造成的。
一次侧熔丝熔断则可能是由于互感器本身或一次侧短路或套管闪络造成的，可能是由于互感器二次侧短路穿越作用于一次侧造成的，也可能是由于过电压使互感器铁芯饱和，导致一次电流急剧增大造成的。
可以从电压表的指示判断电压互感器熔丝熔断的具体情况。
低压熔丝熔断容易检查，也容易判断。
三相熔丝同时熔断时，则不论互感器是什么接法，所有电压表指示均下降为零。
两相熔丝熔断时，V/接线者电压表指示（线电压）也都下降为零；Y°/Y。
/开口△接线者三个线电压指示也都下降为零，相电压两相下降为零, 一相保持不变。
一相熔丝熔断时，V/V接线者，未熔断两相上的一只电压表指示不变，另两只电压表指示下降为零。
丫。
/丫。
/开口△接线者，未熔断两相上的一只线电压表指示不变，另两只线电压表指示约下降为相电压的1/2;未熔断两相上的两只相电压表指示不变，另一只相电压表在接有线电压表时也指示约下降为相电压的1/2,在未接有线电压表时下降为零。
从电压表的指示判断电压互感器高压熔丝熔断情况略复杂一些。
三相熔丝同时熔断时，电压指示也都下降为零。
两相熔丝熔断时，V/V接线者，三相电压指示也都下降为零;丫。
/丫。
/开口△接线者（JS川型互感器），三相电压指示均大幅度下降（注：由于互感器一、二次中性点、电压表中性点都接地和互感器磁路不独立，电压不降低为零），线间、相间电压指示均小有差别，非熔断相的电压略高于熔断相的电压。
一相熔丝熔断时，V/V接线者, 如公共线上的熔丝熔断，则对应正常相的线电压指示不变，另两只电压表指示为线电压的1/2;如非公共线上的熔丝熔断，则对应另两相的线电压指示不变，另两只电压表指示一者降低为零，一者指示相电压。
