Administrator爱客多---燃气模块炉使用说明书
燃气热风炉操作说明
燃气热风炉操作说明1. 炉体结构燃气热风炉主要由炉体、燃烧系统、控制系统和烟道系统组成。
炉体包括炉膛、炉墙和炉门。
燃烧系统由燃气阀、燃气管道、点火系统和燃烧器组成。
控制系统包括温度控制器、燃烧器控制器和机械控制器。
烟道系统由烟道管和排烟风机组成。
2. 操作前准备（1）检查燃气热风炉的燃气管道和烟道管道是否通畅，排除堵塞物。
（2）检查燃气炉的点火系统是否正常工作，确保点火可靠。
（3）检查温度控制器和燃烧器控制器是否正常，所有连接线路是否牢固。
3. 点火操作（1）将燃气阀轻轻打开，排除管道内的气体，避免积累形成爆炸危险。
（2）按下点火器的点火按钮，观察是否点火成功。
（3）引燃火焰后，可适当调节燃气阀，控制火焰大小。
一般建议火焰不要过大或过小，以保证燃烧的稳定性和效率。
4. 运行操作（1）在燃气热风炉正常点火后，选择合适的温度控制器设定目标温度。
（2）调整温度控制器上的设定温度值，使其与所需温度相匹配。
（3）当温度低于设定值时，热风炉会开始工作；当温度达到设定值时，热风炉会停止工作。
（4）在运行过程中，需要注意观察烟道排烟情况，确保排烟通畅。
5. 停机操作（1）停止使用热风炉前，先关闭燃气阀，断开燃气供应。
（2）关闭热风炉的温度控制器和燃烧器控制器。
（3）等待热风炉完全冷却后，才可进行维护和清洁工作。
6. 维护与安全（1）定期检查燃烧系统、控制系统和烟道系统的工作状态，确保其正常运行。
（2）进行常规清洁，防止燃烧器和炉膛内积存物。
（3）遵守燃气热风炉的安全操作规范，禁止在炉旁存放易燃物品，注意防火安全。
（4）如遇异常情况，立即关闭燃气阀和热风炉的电源，及时联系维修人员进行检修和处理。
总结：燃气热风炉是一种常用的加热设备，其正确的操作方法可保证安全和高效运行。
在操作前应做好准备工作，确保各系统正常，并注意炉体结构的清洁和维护。
点火操作需要小心谨慎，确保燃烧器点火可靠。
运行过程中要根据需要调整温度控制器，保持燃烧稳定。
爱客多壁挂炉使用方法
爱客多壁挂炉使用方法爱客多壁挂炉是一种高效、节能且安全的供暖设备，它能为用户提供舒适的居住环境。
为了正确、有效地使用爱客多壁挂炉，用户需要了解以下使用方法。
首先，安装前的准备工作是十分重要的。
在选择安装位置时，应选择固定、开阔、通风良好的地方，离易燃物品和易燃气体距离至少1米。
同时，安装位置应考虑到方便的进气和排气通道，以及烟道的设置。
在安装爱客多壁挂炉之前，用户需要确保安装环境符合安全要求，并按照说明书正确安装。
其次，了解爱客多壁挂炉的操作面板和功能。
爱客多壁挂炉的操作面板通常包括温度调节旋钮、供暖模式选择开关、定时开关等。
用户需要仔细阅读说明书，掌握各个按键和功能的使用方法。
同时，注意使用壁挂炉时的注意事项，如不要将易燃物品放置在附近、不要覆盖壁挂炉等。
再次，合理设置和调整温度。
爱客多壁挂炉提供了温度调节旋钮，用户可以根据自己的需求和室内温度调整合适的温度。
在冬季使用壁挂炉供暖时，一般建议将温度控制在18-20摄氏度，以保持室内舒适。
此外，用户还可以根据具体情况选择合适的供暖模式，如全天开启、定时开启等。
此外，用户还需注意壁挂炉的定期维护和保养。
爱客多壁挂炉使用一段时间后，需要进行定期的清洗和检查。
一般建议用户每年进行一次清洗和维护，以保证其正常的运行和使用寿命。
清洗过程中，用户需要切断电源，并确保设备降温后再进行操作。
在清洗和检查过程中，用户需要注意安全，避免触碰电源线和其他易导电部分。
最后，当壁挂炉长时间不使用时，用户需要关掉电源，并拔下电源插头。
这不仅可以节省能源，还可以确保设备的安全。
此外，在冬季等天气较冷的季节，如果长时间不使用壁挂炉，用户可以选择将壁挂炉的温度调至最低档位，以避免设备的过度磨损和能源的浪费。
总结起来，正确使用爱客多壁挂炉的关键是合理安装、了解操作面板和功能、合理设置温度、定期维护和保养，以及正确关闭设备。
通过正确使用和保养，用户可以让爱客多壁挂炉充分发挥其供暖效能，提供舒适、安全的居住环境。
燃气锅炉系统-操作说明书
燃气锅炉操作说明书1 概述本操作说明书为燃气锅炉的基本要求。
1.1燃气锅炉性能参数锅炉型号： JG-160/3.82-Q额定蒸发量： 160t/h额定蒸汽压力： 3.82MPa（表压）额定蒸汽温度： 450℃给水温度(省煤器进口)： 104℃空气预热器进风温度： 20℃排烟温度： ＜160℃排烟处过量空气系数: 1.35锅炉设计热效率: 87.1%减温方式： 给水喷水减温燃料： 高炉煤气，掺烧焦炉煤气，点火及稳燃采用焦炉煤气燃气锅炉设计工况：标准工况: 100%高炉煤气；工况一：30%焦炉煤气+70%高炉煤气。
工况二：30%焦炉煤气在无焦炉煤气时可用同等热值的天然气混合气体替代。
1.2 锅炉结构燃气锅炉额定蒸发量160t/h，中温中压、单锅筒、全膜式壁、前吊后支式“П”型布置结构，全钢架悬吊结构的自然循环锅炉。
煤气燃烧器呈正四角布置，与炉膛下部蓄热稳燃装置相配合，形成切圆燃烧，保证了全烧高炉煤气所需的温度场及燃烧工况，燃烧器分三层布置。
燃用高炉煤气(BFG),并最多掺烧相当于30%B-MCR的焦炉煤气(COG)。
锅炉辅机配送、引风机(均带液力偶合器)各两台，锅炉给水采用主路和旁路二级给水，减温水采用二级除盐水一级喷水减温。
2．锅炉系统简述2.1除氧给水系统汽机凝结水经汽封加热器和低压加热器加热后进入热力除氧器，另外二级除盐水补水进入疏水箱中，经过疏水泵和螺旋板换加热后也进入热力除氧器除氧。
除氧水再由锅炉给水泵升压进入锅炉下、上级省煤器，最后注入锅筒。
锅炉汽水循环系统采用自然循环，锅筒的炉水通过下降管进入锅炉下部集箱，经水冷壁吸热，通过锅炉上集箱连通管回锅筒。
锅筒内有汽水分离装置以保证蒸汽品质，饱和蒸汽由锅筒引出至过热器，过热蒸汽采用给水喷水减温，以调节集箱出口过热蒸汽的温度，最后蒸汽送至汽轮机用户。
高、低压给水系统为母管制。
每台锅炉给水操作台分主路和旁路二级给水调节，减温水采用给水一级喷水减温。
燃气设备操作说明书
燃气设备操作说明书操作说明书1. 引言燃气设备是一种常见的能源和热力设备，具有广泛的应用领域。
为了确保用户正确、安全地操作燃气设备，本操作说明书将详细介绍燃气设备的操作流程和注意事项。
2. 设备概览燃气设备由以下几个主要部分组成：2.1 燃气供应系统：包括燃气管道、阀门、压力调节器等；2.2 热交换器：用于将燃气的能量转换为热能；2.3 控制系统：包括燃气控制阀、温度控制器、传感器等。
3. 操作流程3.1 准备工作在操作燃气设备之前，确保以下几点：- 设备安装完好且连接正确；- 燃气供应系统正常运行；- 环境通风良好。
3.2 启动设备3.2.1 打开燃气供应将燃气供应系统的主阀门缓慢打开，确保正常供气。
3.2.2 启动点火将点火源靠近燃气喷射器，并打开点火开关，点火器点燃燃气，同时观察火焰是否正常。
3.2.3 等待预热在启动后，等待设备达到预定的工作温度，这将需要一定的时间。
3.3 调节温度使用温度控制器，根据需要设定所需工作温度。
温度控制器会自动控制燃气进出的流量，以维持设定温度。
3.4 关闭设备在使用完毕后，按照以下步骤关闭燃气设备：3.4.1 关闭燃气供应将燃气供应系统的主阀门缓慢关闭，停止供气。
3.4.2 熄灭火焰关闭点火开关，并等待设备冷却后彻底熄灭火焰。
3.4.3 断开电源关闭设备的电源开关。
4. 注意事项4.1 安全操作- 在操作燃气设备时，确保操作环境通风良好，避免气体积聚引发安全事故。
- 遵循使用说明书提供的操作步骤，不得随意调节设备参数。
- 注意设备工作温度和压力的变化，确保设备在正常范围内运行。
4.2 定期维护- 定期对燃气设备进行维护，保持设备的正常运行状态。
- 清洁燃气喷射器等关键部件，确保其通畅无堵塞。
- 检查燃气供应系统的安全阀等关键部件，确保其正常工作。
5. 故障排除在使用燃气设备过程中，可能会遇到以下故障情况：- 火焰异常：如果看到火焰颜色异常或火焰不稳定，应立即关闭设备，并联系售后服务人员进行检修。
多用炉操作方法

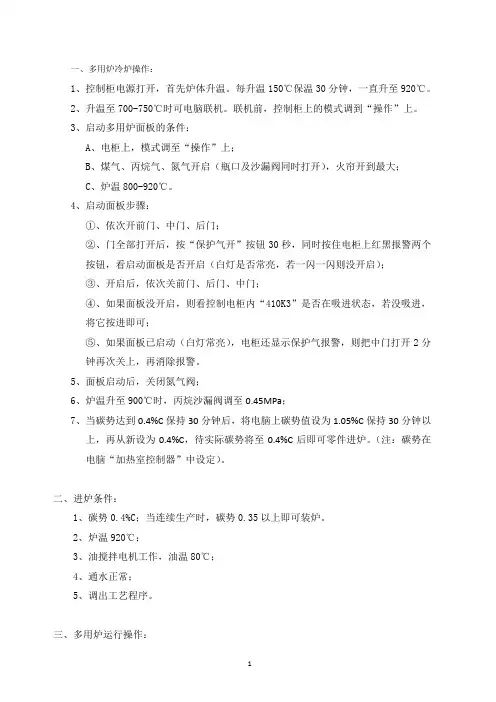

一、多用炉冷炉操作：1、控制柜电源打开，首先炉体升温。
每升温150℃保温30分钟，一直升至920℃。
2、升温至700-750℃时可电脑联机。
联机前，控制柜上的模式调到“操作”上。
3、启动多用炉面板的条件：A、电柜上，模式调至“操作”上；B、煤气、丙烷气、氮气开启（瓶口及沙漏阀同时打开），火帘开到最大；C、炉温800-920℃。
4、启动面板步骤：①、依次开前门、中门、后门；②、门全部打开后，按“保护气开”按钮30秒，同时按住电柜上红黑报警两个按钮，看启动面板是否开启（白灯是否常亮，若一闪一闪则没开启）；③、开启后，依次关前门、后门、中门；④、如果面板没开启，则看控制电柜内“410K3”是否在吸进状态，若没吸进，将它按进即可；⑤、如果面板已启动（白灯常亮），电柜还显示保护气报警，则把中门打开2分钟再次关上，再消除报警。
5、面板启动后，关闭氮气阀；6、炉温升至900℃时，丙烷沙漏阀调至0.45MPa；7、当碳势达到0.4%C保持30分钟后，将电脑上碳势值设为1.05%C保持30分钟以上，再从新设为0.4%C，待实际碳势将至0.4%C后即可零件进炉。
（注：碳势在电脑“加热室控制器”中设定）。
二、进炉条件：1、碳势0.4%C；当连续生产时，碳势0.35以上即可装炉。
2、炉温920℃；3、油搅拌电机工作，油温80℃；4、通水正常；5、调出工艺程序。
三、多用炉运行操作：1、正常满炉产品进炉后，丙烷沙漏阀立刻调到0.4MPa，等到开始升温10分钟，调到0.3MPa；2、温度升至750℃时，实际碳势应达到设定值的一半左右；若没达到，则应提高丙烷沙漏阀至0.4MPa。
3、温度升至850℃，或距离到温还差40℃时，实际碳势应达到设定值的90%，并微调丙烷沙漏保持。
4、在历史曲线中，当实际温度距离设定温度还有20℃时，碳势曲线（黄线）应超过温度曲线（红线）一段时间。
最好是：温度达到设定值，碳势已经超过设定值。
5、若只有半炉产品时，开始时就让丙烷沙漏调高一些（0.4MPa），让碳势追上升温速度。
燃气灶具操作说明书
燃气灶具操作说明书一、引言本操作说明书为燃气灶具的使用指南，旨在帮助用户正确操作燃气灶具，确保使用安全和使用效果。
请用户在使用前仔细阅读本手册，并按照说明进行操作。
在使用过程中，如有任何疑问，请及时联系售后服务中心或专业人员解决。
二、产品概述燃气灶具是用于烹饪的家庭厨房设备，提供高效、便捷的烹饪方式。
本产品采用优质材料制造，并通过了各项质量和安全认证，确保用户可以安心、放心地使用。
三、安全须知1. 本产品仅适用于家庭厨房使用，禁止在非指定环境下使用，如工业场所等。
2. 在使用前，务必确保燃气灶具连接到正确的燃气管道，并确保连接牢固、无漏气现象。
若发现漏气或连接不稳，应立即停止使用，并联系专业人员进行排查和修理。
3. 使用燃气灶具时应保持通风良好，以防止煤气中毒。
4. 在点火前，务必确保火源和燃气阀门处于关闭状态，以防止发生火灾事故。
5. 使用过程中禁止将易燃物品、塑料制品、纸张等放置在燃气灶具附近，以免引发火灾。
6. 在使用过程中，禁止离开燃气灶具，以防止发生意外事件。
如需离开，请及时关闭燃气阀门。
7. 燃气灶具仅适用于烹饪食品，禁止将其他物品、化学物品放置在灶具上。
四、操作步骤1. 打开燃气阀门：在点火前，使用手轻轻旋转燃气阀门，使其与燃气管道连接。
检查连接是否牢固，确保无漏气现象。
2. 点火：用火柴或点火器靠近燃气灶具火口，同时打开燃气阀门。
当听到"嘶嘶"声时，即示火成功。
需要注意的是，若示火不成功，请立即关闭燃气阀门，等待数分钟后再进行点火操作。
3. 调节火力：根据烹饪需求，旋转燃气灶上的控制旋钮，调节火力大小。
旋钮一般分为小火、中火和大火档位，可根据需要选择相应档位。
4. 使用结束：在使用完毕后，先关闭燃气阀门，待火焰熄灭后再离开。
同时，彻底清洁燃气灶具表面，以保持其干净整洁。
五、清洁与维护1. 清洁：在使用前、使用中及使用后，应及时清理燃气灶具的表面，除去油渍和食物残渣，保持干净整洁。
燃烧器操作手册
燃烧器操作说明一、 初次使用，检查程序：遵循锅炉制造商的使用说明确认系统有足够多的水，油箱满油确认燃烧系统电控柜接线正确检查燃烧器电机转向检查温度、压力等传感器设定油路排气确保无空气检查油箱、油管、油泵充满油，喷嘴选择正确检查油路是否有泄露燃烧器处于开启位置，风门处于关闭位置程控器闭合，程控器处于启动位置二、 油路系统检查断开油路卸下电磁阀和喷嘴间连接启动燃烧器检查是否安程序控制器既定程序运行1、鼓风机气动2、风门伺服电机运行到最大位置3、风压监测正常4、风门伺服电机返回到点火位置5、点火6、油电磁阀打开7、安全时间后报警重新装好连接件三、 比例调节器回油与空气流量调节卸下风门伺服电机与比例调节器上的连接，启动燃烧器，点火后手动设定燃烧器负荷在最小位置，检查燃油和风量配合效果。
顺时针转动= 增加风量逆时针转动= 降低风量注意：燃烧器启动后调节风压开关，如果设定值过高，风压开关会自动保护，设定风压保护值一定要合理。
测量点火位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节点火位置油量1、若喷油量过低，将伺服电机逐步增大到规定值2、若喷油量过高，现将最低油量限位开关调低，再逐步降低风门伺服电机，直至达到规定值。
调整过程中注意燃烧器的燃烧情况，如有必要从新调整。
调整满负荷耗油量逐步增大风门伺服电机的位置直至满负荷，调整过程中观察火焰燃烧情况，如有必要从新进行调整。
测量满负荷位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节满负荷油流量若满负荷油量过多，减小风门伺服电机开度，直至达到规定值注意：不允许通过调节连杆降低油流量，以免影响低负荷燃烧状况。
若满负荷油量过低，首先增大限位开关的位置，然后调节伺服电机的开度，直至达到规定值，调节过程中注意观察火焰燃烧情况，如有必要从新进行调整。
风量调节风门伺服电机出厂设定值为：满负荷时全开，低负荷时全关，未达到最佳的燃烧效果，应从低负荷位置逐步调整燃油与风量的配比。
燃气设备使用说明书
燃气设备使用说明书一、安全须知1. 在使用本燃气设备之前，请务必仔细阅读本使用说明书，并按照说明书中的规定操作。
2. 本燃气设备仅供家庭或办公场所使用。
严禁将其用于室外或其他特殊使用环境。
3. 安装本燃气设备时，请确保安装位置通风良好，并远离燃烧物、易燃物和可燃气体。
4. 使用本燃气设备期间，切勿将其他物品放置在设备上方，以防堵塞通风口。
5. 燃气设备不应由未满18岁的儿童操作。
操作设备时，请保持儿童远离。
6. 当燃气设备长时间未使用时，请关闭相关开关，并拔掉电源插头。
7. 在发现设备有异常情况时，如漏气、异常噪音或操作困难等，请立即停止使用，并联系售后服务中心。
二、燃气设备初次启动1. 确保本设备的电源插头已正确插入，并接通电源。
2. 操作面板上的电源开关，设备将开始启动，并显示相关参数。
3. 若设备需要连接燃气管道，请确保连接牢固，并检查是否有气体泄漏。
4. 若设备具备点火功能，请按操作面板上的点火按钮，启动点火程序。
5. 点火成功后，设备将进入正常工作状态。
三、基本操作及功能1. 温度调节：本设备支持温度的手动调节。
通过旋转温度调节钮，您可以根据需求选择合适的温度。
2. 定时功能：在操作面板上设定定时时间后，设备将在指定时间后自动关闭。
该功能适用于需要设备在您离开之后自动关闭的情况。
3. 灯光控制：部分燃气设备具备照明灯光功能。
您可以通过操作面板的灯光开关进行控制。
4. 蓝牙连接：本设备具备蓝牙连接功能，您可通过蓝牙与其他智能设备进行连接，并进行远程控制。
四、设备维护与保养1. 定期清洁：为确保设备的正常工作，请定期清洁设备外壳，并检查通风口是否被灰尘堵塞。
2. 燃烧器维护：如发现燃烧器有异物阻塞，请及时清洁，以免影响燃烧效果。
3. 定期检查燃气管道：请定期检查燃气管道是否有渗漏现象，并及时修复。
4. 电源线维护：定期检查电源线是否有磨损或老化情况，如发现问题，请及时更换。
五、故障排除1. 若设备无法正常启动，请检查电源插头是否插紧，电源是否通电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用产品前请详细阅读本说明书 山东爱客多热能科技有限公司
衷心感谢您使用本公司生产的燃气模块炉，在使用本产品前请您 仔细阅读本说明书，并妥善保管。
服务中心电话：400‐086‐9669
一、安全注意事项
1、安装使用本产品必须遵守国家及地区的法律、法规及现行规定。 2、必须使用铭牌上指定的燃气。擅自改变燃气种类可能造成不完 全燃烧或点火爆炸。 3、本模块炉为室内型，不得安装在露天场所，需安装在独立操作 间，井保证通风良好 。 4、排烟管道正确安装，保证排气口在室外。烟道出口应选在空气 流通顺畅的地方。 5、模块炉控制电源为 220V / 50Hz 电源，部分机型水泵电源为 380V/ 50Hz。应保证正确接地。 6、安装位置附近应设置进水口、进气口、排污下水口；模块炉周 围应预留一定维修空间；上方不得设置裸露电线、电器设备、燃气管 道等设施。 7、锅炉房内不要存放易燃、易爆及能产生腐蚀的化学药品。 8、本锅炉为常压锅炉，不得超压运行。 9、模块炉的安装应由专业人员按照本说明书进行正确安装 。 10、充分考虑模块炉的防冻问题，保证在模块炉停止运行期间， 模块炉和管网内不会结冰。（防冻功能只有在水、电、气接通的条件下 才能起作用，安装前或安装后如果环境温度低于 5℃而模块炉又未使 用，应注意模块炉的保温 ，防止模块炉管道冻坏。） 11、切断电源前，不要对模块炉进行清扫、维护、维修工作 。 本产品的安装、调试、维修及保养 ，应由本公司或本公司授权的 专业人员操作。非专业人员不得擅自进行操作。
3.3.4 全天采暖：外表盘上的所有
插片拨到外侧（出厂时全部在外侧〉。
3.3.5 停电后定时器停止功能运行。 举例如图：当前为北京时间 16: 00; 模块炉 6:00 一 7:00, 17: 00-18: 00, 20: 45-22:45 运行：其余时间不运行。
四、参数调整（用户慎用）
长按“设置”键 8 次，进入参数调整状态；参数类别闪烁，按“设置” 键进行确定数值调整，用“上调/下调”键来调整参数或参数菜单项，参数设 置后按“设置”键 退到选择参数项，按“开关”键退出并保存（或长时间无 操作，自动退出）。
传感器
Fd 热水启动信号 0，1
0：转子开关 1：翻板开关
Sb 采暖水泵运行式 0，1 0：水泵转3min 停7min 1：水泵一直转
Bn 采暖加热控制式 3，60
燃烧至设定温度延时(BN)min既停
Du 判断干烧温升 2～20℃ 每秒温升大于等于DU 判定为干烧故障
UU 传感器异常温度 0～5℃ 加热Dd 时间温升小于UU 判定传感器异常
7
8
9
系统安装图： 10
11
12
六、维护保养：
·建议每年请专业人员进行一次维护检查 。 ·检查整机应能正常工作。 ·检查燃烧器主热交换器应清洁，否则进行清理 。 ·检查管路系统应无漏水现象。 ·检查排烟管应无阻塞泄漏和松脱。 ·检查循环水泵应无卡滞且能正常工作。 ·检查管道易冻结的地方应增加保温设施。 ·检查燃气管路气密性。
1
二、产品简介
模块式燃气热水炉由热交换器、燃烧器、电磁阀、机械定时器、 屏蔽泵、控制器、风机等部件组成。
1、静音屏蔽式循环泵。 2、膨胀水箱、压力表、泄压阀、全部内置，全国首创。 3、模块炉配件与我公司壁挂炉通用，售后维修方便。 4、内部管道采用铜管或卡压式不锈钢管，永无锈蚀漏水隐患。 5、整体设计参照壁挂炉思路，结构简单，运行稳定，故障率极低。 6、适用范围广，可供暖，可洗浴，多台并联后可 500～100000 ㎡ 供暖洗浴，住宅小区、别墅、酒店、洗浴中心、办公楼、蔬菜大棚、 养殖场均可使用。 具有以下特点 ★并联复式控制加热燃烧、比例燃烧，有效降低成本。 ★智能感应启停机，节约能源。 ★自动排气。 ★自动保护功能，安全可靠。 ★全自动智能电脑控制。 ★定时功能，经济节能。 ★维修简单方便。 ★具有防冻功能：水电气齐全状态下，水温降到 8℃，水泵运转， 升温至 10℃时水泵停止运转；如水温继续下降至 6℃，开始点火燃烧， 水温升至 30℃时停止运行；水温降至 2℃以下，模块炉停止运行并报 警。
3.3 机械定时器操作说明： 3.3.1 说明：定时器上数字表示小时，对应一天 24 小时。 1 小格表示 15
分钟。 外表盘可以进行旋转（只能顺时针方向〉
3.3.2 对表：
转动外表盘（顺时针方向），使定时器 对准黑色箭头的时间与北京时间相同。
3.3.3 定时：壁挂炉需要运行的时间
段，外表盘上的插片拨到外侧： 不需要运 行的时间段，外表盘上的插片拨到内侧。
2
1、 控制面板
三、操作使用说明
2、 按键说明
按键图标
功能说明
(开关键)
模块炉的启停及故障复位
(模式键)
冬天模式—夏天模式切换（勿按）。
(设置键)
按 8 次进入参数设置界面
(上调键) 按一次，温度升高 1℃；调整参数时，菜单向上移动
(下调键) 按一次，温度降低 1℃；调整参数时，菜单向下移动
3、 使用说明
5.4.2 循环水泵应选用热水泵，流量及扬程应经过计算。 5.4.3 补给水箱是热水锅炉的重要配套设备, 是锅炉能否正常运行的一个重要 设备。补给水箱与锅炉连接口不得减小管径，应尽量减少弯头个数且中间不许安 装阀门，保证锅炉在任何时候不承受压力。应安装水位计在容易观察到的地方，
6
便于观察水箱内的水位。安装高度应保证水箱底面与循环水泵入口处高度不小于 2.5 米。
4
代码
设置项目
参数范围
备注
FA
气种选择
0，1
1：液化气 0：天燃气
CS 采暖最高温度 0，1
CH 采暖回差温度 5～30℃
PH
最大电流
PD
点火电流
1：地暖60℃ 0：散热片85℃
PL
最小电流
BH
热交换方式
0，1
套管控制 1: 板换控制
0:压力开关 1:压力传感器 2:马夸特压力 SL 管道检测方式 0，1，2
地址：山东省泰安市高新技术开发区龙腾路中段 电话：400‐086‐9669 传真：0538‐5051369 邮箱：aikeduo999@ 网址：
经销商：
14
5.1.2，锅炉房通风要求：正常换气次数每小时不应少于 3 次，当自然通风不 能满足要求时，应设置机械通风装置。
5.1.3 锅炉房的布置应当光线充足，通风良好，地面平整无积水，水电气齐全， 排水通畅。
5.2 机身安装
5.2.1 锅炉安装前和安装过程中，请仔细检查运输过程中是否有损坏变形。 5.2.2 安装时应在模块炉的每侧留出 600mm 的距离，以便于维护操作 。 5.2.3 本产品安装时应保持垂直、稳固，不得倾斜。垂直调整可以通过调整脚 轮高度进行，每个脚轮要受力均匀，否则容易引起震动。
5.3 烟管安装
5.3.1 烟管任一部分管径不得低于模块炉出口直径。烟管应能承受 150℃以上 温度。
5.3.2 烟管弯头应采用弧形弯头，不得采用直弯。水平管段长度不得超出 3 米， 中间不得安装弯头。管路中不得有向下弯折的弯头。
5.3.3 烟囱安装时法兰间应垫嵌石棉绳，并用吊垂线的办法检查烟囱的垂直度。 如有偏差可在法兰连接处垫平校正。
5.4.4 热水锅炉出水管、进水管及补给水箱须用保温材料保温,减小热损失；补 给水箱管上不许安装阀门。排污管道应用闸阀或快速排污阀,排污管口应接到安全 地带,以防伤人，尽量减少弯头。管道口径不宜低于锅炉出口口径。整个管道系统 应符合安装规范要求。
5.4.5 保证采暖系统清洁，无杂质，与模块炉碰管前，应对采暖系统进行冲洗。 5.4.6 如水质较差，循环水应进行软化处理。 5.4.7 锅炉安装完毕后，应对锅炉本体进行水压试验。安全阀应在水压试验后 安装，安全阀应安装排水管，排水管应直通安全处。
13
故障代码
您的满意就是我们的一切
代码
E1
E2 E3 E4 E5 E6 E7 E8 E9
故障类型和定义
点火不着，熄火故障、中途停气 或比例阀未开但检测到有火焰。 温控器断开/温度超 92℃过热保护（不自动复位） 风压故障（自动复位）。 水压故障 比例阀开路故障（待机时检） 卫浴温度传感器故障 采暖温度传感器故障 升温异常(1S 内急升 8℃) 结冰保护（不自动复位）
5.5 燃气系统的安装
1.为确保安全，应严格按照有关规范进行设计安装； 2.燃气进入燃烧机入口的压力不得低于模块炉所需压力，过高则应装设减压装 置。 3.合理选择管径，保证锅炉所需燃气量。 4、燃气管道安装好后，打开燃气阀门，用肥皂液检查连接部有无漏气，如有 漏气关上阀门维修或更换密封件，然后检查燃气锅炉，直至无泄漏为止。
5.6 电控系统的安装：
模块炉（不含水泵）电源为 220v/50Hz，应可靠接地，用电负荷根据铭牌。水 泵电源根据机型不同，根据水泵铭牌要求。附线路图
5.7 运行调试：
∙确认模块炉输入电源是否符合要求，电气联接是否正确。 ∙确认使用的燃气符合本机的适用燃气种类。 ∙确认模块炉安装的烟道符合规定，给排气管通畅，连接密封牢固。 ∙打开自动排气阀和供暖系统中的排气阀。 ∙打开采暖循环系统上水阀及循环管道供回阀门。 随时观察膨水箱水位及水压 表，当水箱水位 1/4（或水压表 1～1.5bar 时）关闭补水阀。 ∙启动模块炉：由于系统内存有空气，会在运行时引起噪音或局部过热，新装 系统第一次运行需先关闭燃气管道的阀门，反复启动模块炉，把系统中的空气排 出。排出空气的过程中，水位（或水压）下降，随时注意补水。确认系统己充满 水，水位（或水压）不再下降，打开燃气阀门。初次点火由于燃气管道内存在空 气，会出现点不着火，请将燃气管道内部空气排空或反复多点几次。
加热Dd 时间温升小于UU 判定传感器异常
Dd
传感器异常
6～90S
时间
Fd 能量切换阀选择 0，1 0：不控制能力切换阀 1：控制能量切换阀
