电子科技大学电子信息材料基础考试总结概要
说明:仅供参考.试题结构和类型1.简答题(简单回答)30×2.5分2.问答题(详细回答)2×8分3.思考题(没有标准答案,与本课程相关度不高)例如:如何节约能源等.张老师授课部分约占三分之一,苏老师授课部分约占三分之二.复习范围[个人总结非官方]张怀武部分1.集成电路的发展展望目标:提高集成度,提高可靠性,提高运行速度,降低功耗和成本努力方向:降低线宽,增大晶片直径,提升设计技术2.芯片制造的纵向加工,横向加工,工艺流程/步骤横向加工:图形的产生和转移(又称为光刻,包括曝光,显影,刻蚀等)纵向加工:薄膜的制备(制备途径包括:蒸发,溅射,氧化,CVD等)掺杂(掺杂方法包括:热扩散,离子注入,中子嬗变等)典型的双极集成电路工艺衬底制备->一次氧化->隐埋层光刻->隐埋层扩散->外延淀积->热氧化->隔离光刻->隔离扩散->热氧化->基区光刻->基区扩散->再分布及氧化->发射区光刻->（背面掺金）->发射区扩散->再分布及氧化->接触孔光刻->铝淀积->反刻铝->铝合金->淀积钝化层->压焊块光刻->中测3. “自旋”自旋效应(磁随机存储) 自旋电子学?基于电子自旋效应自旋电子学是利用载流子（电子与电子空穴）自旋传导的电子学。
以研究自旋极化输运特性及基于这些特性而设计,开发新电子器件为主要内容的学科.涉及自旋极化,自旋相关散射和隧穿,自旋积累和弛豫,电荷自旋-轨道-晶格间相互作用等强关联和量子干涉效应.计算机硬盘—自旋阀效应/MRAM芯片—自旋隧道效应/自旋晶体管—自旋输运效应4.微波铁氧体器件的类型/种类类型:小型化微波铁氧体器件(环行器,隔离器,移相器,开关),薄膜化微波铁氧体器件,LTCC微波铁氧体器件微波铁氧体器件的种类:环形器,隔离器,移相器,开关等.结构分类:体形器件,微带器件,LTCC/LTCF,薄膜器件5.LTCC的优点高密度集成：器件尺寸更小;批量化制作：一致性及可靠性更高;器件工作频率更高、带宽更宽、信号传输速率更大;可内埋置与基板中;器件功能更为复杂、先进.6.复合双性材料的优点复合双性材料具有较高的介电常数和磁导率,同时具有电容和电感两种属性,在既需要电容又需要电感的LC滤波器设计中应用广泛,可以大大的减小器件的尺寸.但是该复合双性材料仅适用于低频情况,在高频下应用受到很大的限制.现在急需寻找中心频率较高,带宽较大的复合双性材料.7.集成电子薄膜的概念将具有电、磁、声、光、热的信息功能材料通过固态薄膜的形式与衬底（金属、氧化物、半导体、有机物）集成生长在一起的一种人工新材料.8.薄膜应用压控铁电薄膜的应用:可调微波器件(可变电容,介质移相器),相控阵雷达T/R组件,智能射频前端,可调匹配网络的相位延迟和调频元件.超导薄膜的应用:射频(RF)和微波通讯用的高频电子学,极弱磁场探测用的超导量子干涉器件,以及用于高效输电和用电系统的超导电线等.BST红外薄膜的应用:敏感元芯片,红外探测器,气体传感器等.YIG薄膜的应用:磁光领域(磁光开关,隔离器等),微波器件(环形器,延迟线,滤波器),静磁表面滤波器,THz领域.铁电薄膜的应用:铁电随机存储器(FRAM),MEMS,微波器件等.功率电阻薄膜及应用: 阻抗匹配和系统保护的作用(功率负载、衰减器、功分器等)声表波ZnO: 移动与无绳电话系统、卫星通讯及定位（GPS）系统、通讯侦察压缩接收机、电子侦察用信道化接收机、导航系统等体声波AlN: 制备易集成、宽带、低损耗、承受大功率的小型化滤波器柔性应变敏感薄膜: 应力/应变传感器、加速度传感器等太阳能薄膜的应用: 柔性薄膜铜铟镓硒太阳能电池关键技术,第三代薄膜太阳能电磁,全印制薄膜,新型热电薄膜材料和器件.9.薄膜制备工艺和流程(磁控溅射,激光分子束外延等)射频磁控溅射:电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞,电离出大量的氩离子和电子,电子飞向基片,氩离子在电场的作用下加速轰击靶材,溅射出大量的靶材原子,成中性的靶材原子沉积在基片上成薄膜,二次电子在加速飞向基片的过程中受到磁场洛伦兹力的影响,被束缚在靠近靶面的等离子体区域内,该区域内等离子体密度高,二次电子在磁场的作用下围绕靶面做圆周运动,该电子的运动路径很长,在运动的过程中不断与氩原子发生碰撞电离出大量的氩离子轰击靶材,经过多次碰撞后电子的能力逐渐降低,摆脱磁力线的束缚,远离靶材,最终沉积在基板上.激光分子束外延:脉冲激光束通过一个光学窗口进入真空系统,入射到可旋转的靶材表面.高能量密度脉冲激光将靶材局部气化而产生激光焰,剥蚀的粒子获得很高的动能,达到可加热的衬底表面形成薄膜.过程分为三个阶段:(1)材料的剥离和激光焰的生成;(2)激光焰在工作气体中的传播;(3)剥蚀的粒子在衬底表面上形核成膜.化学气相沉积：化学气相沉积(Chemical vapor deposition，简称CVD)是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。
热阻/电子束/反应蒸发：把待镀膜的基片或工件置于真空室内，通过对镀膜材料加热使其蒸发气化而沉积与基体或工件表面并形成薄膜或涂层的工艺过程，称为真空蒸发镀膜，简称蒸发镀膜或蒸镀。
化学溶液沉积苏桦部分1.存储技术的分类磁性存储;光信息存储;磁光存储;半导体存储技术;有机信息存储;光子存储2.提高磁存储密度的方法为了提高磁记录的密度，主要途径是增大介质的Hc/Br并降低介质的厚度。
但记录后的输出信号正比于Br，因此提高介质矫顽力是关键。
3.发展阶段磁记录材料先后经历了氧化物磁粉（γ-Fe2O3）、金属合金磁粉（Fe－Co－Ni等合金磁粉）和金属薄膜三个阶段3.1磁头在磁记录过程中经历了几个阶段：体形磁头－薄膜磁头－磁阻磁头－巨磁阻磁头4.纵向/横向磁记录区别纵向磁化记录－磁化方向与记录介质的运动方向平行的记录方式。
如硬盘、软盘、磁带等。
提高其存储密度的方式主要是提高矫顽力和采用薄的存储膜层。
垂直磁记录－磁化方向和记录介质的平面相垂直的记录方式。
它可彻底消除纵向磁记录方式随记录单元缩小所产生的退磁场增大的效应，因而更有利于记录密度的提高。
同时对薄膜厚度和矫顽力的要求可更宽松。
但其对信号的读出效率较差，要求磁头必须距记录介质面很近。
5.磁阻/巨磁阻效应的概念GMR—自旋电子应用巨磁阻效应指的是,磁性材料的电阻率在有外磁场作用时较之无外磁场作用时存在巨大变化的现象,是一种量子力学效应.6.光存储与磁存储对比的优缺点磁存储可以擦写,容量大,但是容易丢失数据;光存储数据存取速度比较快,通用性好,保存寿命较长,质量小,但是容量小,发热量大,启动慢.与磁存储技术相比，光盘存储有以下优势：非接触式读/写，光头与光盘间有1～2mm距离，因此光盘可以自由更换；信息载噪比高，而且经多次读写不降低；信息位的价格低；抗磁干扰。
缺点：光盘驱动器较贵，数据传输率较低，存储密度较低。
7.磁光存储的原理磁光效应－偏振光被磁性介质反射或透射后，其偏振状态发生改变，偏振面发生旋转的现象。
由反射引起的偏振面旋转称为克尔效应；由透射引起的偏振面旋转称为法拉第效应。
磁光存储的写入方式(不要求)－利用热磁效应改变微小区域的磁化矢量取向。
磁光存储薄膜的磁化矢量必须垂直于膜面。
如果它的初始状态排列规则，如磁化方向一致向下，当经光学物镜聚焦的激光束瞬时作用于该薄膜的一点时，此点温度急剧上升，超过薄膜的居里温度后，自发磁化强度消失。
激光终止后温度下降，低于居里温度后，磁矩逐渐长大，磁化方向将和施加的外加偏置场方向一致。
因为该偏置场低于薄膜的矫顽力，因此偏场不会改变其它记录位的磁化矢量方向。
磁光存储即有光存储的大容量及可自由插换的特点，又有磁存储可擦写和存取速度快的优点。
8.相变存储的原理相变型光存储介质主要为Te（碲）和非Te基的半导体合金。
它们的熔点较低并能快速实现晶态和非晶态的可逆转变。
两种状态对光有不同的发射率和透射率。
但这种光存储介质多次读写后信噪比会下降。
9.半导体存储的应用例子闪存FLASH, DRAM, SRAM等动态随机存储器(DRAM),静态随机存储器(SRAM), FLASH存储.10.PCM/FRAM/MRAM/RRAM的含义(中文英文全称)铁电存储器(FRAM: Ferroelectric Random Access Memory)磁存储器(MRAM: Magnetoresistive Random Access Memory)相变存储器(PCM: Phase Change Memory)阻变存储器(RRAM: Resistive Random Access Memory)FRAM的存储原理是利用铁电晶体材料(如PZT, SBT, BLT等)的自发极化和在外界电场的作用下改变极化方向的特性来进行数据存储。
MRAM主要是利用磁致电阻效应来实现高低两种电阻状态的转换而达到二值存储的目的。
PCM它主要是利用硫化物(Chalcogenide)和硫化合金等材料的相变特性来实现储存的。
RRAM它主要是利用某些薄膜材料在电激励的作用下会出现不同电阻状态(高、低阻态)的转变现象来进行数据的存储11.MRAM的核心技术/读写机制MRAM的核心技术主要包括三方面：其一是获得高磁阻变化比值的磁性多层膜结构；其二是尽量降低存储位元的尺寸；其三是读写的构架和方法合理实施。
目前MRAM的读写机制主要有两种，一种为1T1MTJ（one Transistor one MTJ)架构，即一个记忆单元连接一个MOS管；一种为XPC (Cross-point cell)构架。
12.RRAM的原理等RRAM全称为“Resistive Random Access Memory"，它主要是利用某些薄膜材料在电激励的作用下会出现不同电阻状态(高、低阻态)的转变现象来进行数据的存储，这和PRAM有相似的地方。
但与相变存储不同的是:PRAM采用相变材料，在电阻变化过程中，材料的晶体结构发生了变化;而对RRAM 来说，电阻变化过程中，施加的电场只影响材料的电子结构，而晶体结构通常不变。
13.磁性材料的分类/软磁材料的分类从使用磁学观点区分:抗磁性材料,顺磁性材料,反铁磁材料,铁磁性材料和亚铁磁性材料其他分类:软磁,硬磁,旋磁,矩磁,压磁.软磁分为:金属软磁(硅钢片,坡莫合金,磁导率大,Bs大,居里温度高,电阻率小),非晶/纳米晶软磁(Co基/Fe基等,同上,价格贵),铁氧体软磁(尖晶石系和六角晶系铁氧体，磁导率和Bs不太高，居里温度较低，电阻率高，价格较低，特别适合中高频使用),铁粉心软磁(金属软磁与有机介质复合，Bs大，电阻率高，不易饱和，磁导率不高，特别适合于差模扼流圈).14.居里温度的定义铁氧体材料从亚铁磁性状态转变为顺磁性状态的临界温度,此时磁畴消失.物理本质:当温度升高到居里点时,热骚动能达到足以破坏超交换作用,使离子磁矩处于混乱状态,Ms=0(饱和磁化强度).15.起始磁导率等含义起始磁导率：如果材料从退磁状态开始，受到对称的交变磁场的反复磁化，当这种交流磁场趋近于零时所得到磁导率.即001lim i H B H μμ→= 振幅磁导率：如果交变磁场的振幅较大，振幅B 比振幅H 所得到的磁导率.即01a B H μμ∧∧=增量磁导率：有偏置场作用时的磁导率有效磁导率：磁芯开气隙时的磁导率16.提高起始磁导率的途径 畴壁的可逆位移和磁畴矢量的可逆转动是影响起始磁导率的主要因素.提高起始磁导率的途径:提高此材料的饱和磁化强度;降低磁晶各向异性常数和磁致伸缩系数;减少杂质的内应力202/313[]2s i s M DK μμλσβ⋅∝+;改善微观结构(晶粒均匀,没有气孔和其他缺陷,没有另相,晶粒内部有很好的化学均匀性,材料织构化)17.退磁场产生的条件退磁场:（以软磁的退磁场情况讨论）磁体在外磁场H 中被磁化后，在磁体的表面将产生磁极，由于表面磁极，使磁体内部存在与磁化强度M 方向相反的一种磁场H d ，因为它起减退磁化的作用，故称为退磁场。
电子信息材料科学基础复习提纲2006级电子(打印)
电子信息材料科学基础课程复习提纲（仅供参考）一．材料结构的基本知识三个层次：原子结构及原子间的键合原子排列及其晶体结构显微组织二．固体结构(一) 原子结构与键合1．原子结构(元素的核外电子分布)2．原子间的键合A．金属键：掌握金属的电子结构特征，金属键的特征，懂得用上述内容解释金属的特有的性能B．离子键：键合特点和离子晶体的特点C．共价键：键合特点和共价晶体的特点(二) 固体结构1．晶体学基础：A．晶体与非晶体的定义及其区别B．懂得下列名词的含义：空间点阵，阵点，晶胞，简单晶胞与复合晶胞，了解晶体结构与空间点阵的关系(空间点阵种类有限，但晶体结构类型无限；几个典型例子)。
C．晶面指数与晶向指数：写出给定晶面（晶向）的指数，画出给定指数的晶面（晶向），晶面间距，晶面与晶面之间、晶向与晶向之间、晶面与晶向之间的夹角的计算（立方系），(hkl) [hkl]( 立方系)。
D．晶带，晶带轴，晶带轴与晶面间的关系，计算给定晶面的晶带轴。
2．金属的晶体结构三种典型金属晶体的原子排列，晶胞原子数，配位数，致密度，原子半径与点阵常数之间的关系。
多晶型性的概念。
3．离子晶体结构L.Pauling结构规则，典型的离子晶体4．共价晶体结构共价晶体的特点，主要类型(重点在金刚石结构，与Cu等的区别)三．晶体缺陷1．晶体缺陷的分类。
2．点缺陷：空位的种类，空位(间隙原子)的平衡浓度，过饱和空位的产生方法，点缺陷的运动，点缺陷的作用（对性能的影响）3．离子晶体中的点缺陷：建议结合P291~293(7.4节)的内容加深理解。
4．位错A．刃型位错、螺型位错和混合型位错的定义和性质。
B．柏氏矢量的特征和表示方法（重点在特征）C．位错的运动：滑移与攀移（定义、条件）。
5．表面与界面A．金属的表面：掌握金属表面的定义和特点（原子的键合方式、原子排列方式、原子运动方式、表面能量、表面成份不同）；表面能与表面张力的定义及异同点（定义的角度不同，单位不同，但数值相同）；实际晶体外表面的特点（由密排面或小面化面组成）；表面吸附的起因，正吸附与负吸附。

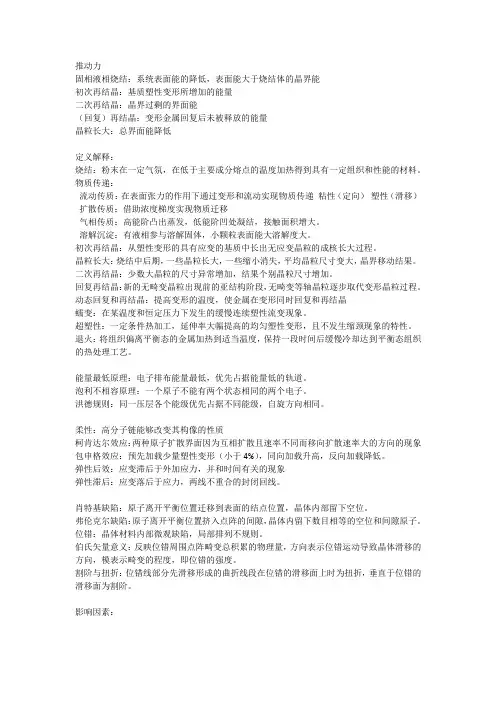

电子科技大学能源学院材料科学与工程导论知识点整理
推动力固相液相烧结：系统表面能的降低，表面能大于烧结体的晶界能初次再结晶：基质塑性变形所增加的能量二次再结晶：晶界过剩的界面能（回复）再结晶：变形金属回复后未被释放的能量晶粒长大：总界面能降低定义解释：烧结：粉末在一定气氛，在低于主要成分熔点的温度加热得到具有一定组织和性能的材料。
物质传递：流动传质：在表面张力的作用下通过变形和流动实现物质传递粘性（定向）塑性（滑移）扩散传质：借助浓度梯度实现物质迁移气相传质：高能阶凸出蒸发，低能阶凹处凝结，接触面积增大。
溶解沉淀：有液相参与溶解固体，小颗粒表面能大溶解度大。
初次再结晶：从塑性变形的具有应变的基质中长出无应变晶粒的成核长大过程。
晶粒长大：烧结中后期，一些晶粒长大，一些缩小消失，平均晶粒尺寸变大，晶界移动结果。
二次再结晶：少数大晶粒的尺寸异常增加，结果个别晶粒尺寸增加。
回复再结晶：新的无畸变晶粒出现前的亚结构阶段，无畸变等轴晶粒逐步取代变形晶粒过程。
动态回复和再结晶：提高变形的温度，使金属在变形同时回复和再结晶蠕变：在某温度和恒定压力下发生的缓慢连续塑性流变现象。
超塑性：一定条件热加工，延伸率大幅提高的均匀塑性变形，且不发生缩颈现象的特性。
退火：将组织偏离平衡态的金属加热到适当温度，保持一段时间后缓慢冷却达到平衡态组织的热处理工艺。
能量最低原理：电子排布能量最低，优先占据能量低的轨道。
泡利不相容原理：一个原子不能有两个状态相同的两个电子。
洪德规则：同一压层各个能级优先占据不同能级，自旋方向相同。
柔性：高分子链能够改变其构像的性质柯肯达尔效应：两种原子扩散界面因为互相扩散且速率不同而移向扩散速率大的方向的现象包申格效应：预先加载少量塑性变形（小于4%），同向加载升高，反向加载降低。
弹性后效：应变滞后于外加应力，并和时间有关的现象弹性滞后：应变落后于应力，两线不重合的封闭回线。
肖特基缺陷：原子离开平衡位置迁移到表面的结点位置，晶体内部留下空位。
弗伦克尔缺陷：原子离开平衡位置挤入点阵的间隙，晶体内留下数目相等的空位和间隙原子。
电子科技大学电子信息材料基础考试总结概要
说明:仅供参考.试题结构和类型1.简答题(简单回答)30×2.5分2.问答题(详细回答)2×8分3.思考题(没有标准答案,与本课程相关度不高)例如:如何节约能源等.张老师授课部分约占三分之一,苏老师授课部分约占三分之二.复习范围[个人总结非官方]张怀武部分1.集成电路的发展展望目标:提高集成度,提高可靠性,提高运行速度,降低功耗和成本努力方向:降低线宽,增大晶片直径,提升设计技术2.芯片制造的纵向加工,横向加工,工艺流程/步骤横向加工:图形的产生和转移(又称为光刻,包括曝光,显影,刻蚀等)纵向加工:薄膜的制备(制备途径包括:蒸发,溅射,氧化,CVD等)掺杂(掺杂方法包括:热扩散,离子注入,中子嬗变等)典型的双极集成电路工艺衬底制备->一次氧化->隐埋层光刻->隐埋层扩散->外延淀积->热氧化->隔离光刻->隔离扩散->热氧化->基区光刻->基区扩散->再分布及氧化->发射区光刻->（背面掺金）->发射区扩散->再分布及氧化->接触孔光刻->铝淀积->反刻铝->铝合金->淀积钝化层->压焊块光刻->中测3. “自旋”自旋效应(磁随机存储) 自旋电子学?基于电子自旋效应自旋电子学是利用载流子（电子与电子空穴）自旋传导的电子学。
以研究自旋极化输运特性及基于这些特性而设计,开发新电子器件为主要内容的学科.涉及自旋极化,自旋相关散射和隧穿,自旋积累和弛豫,电荷自旋-轨道-晶格间相互作用等强关联和量子干涉效应.计算机硬盘—自旋阀效应/MRAM芯片—自旋隧道效应/自旋晶体管—自旋输运效应4.微波铁氧体器件的类型/种类类型:小型化微波铁氧体器件(环行器,隔离器,移相器,开关),薄膜化微波铁氧体器件,LTCC微波铁氧体器件微波铁氧体器件的种类:环形器,隔离器,移相器,开关等.结构分类:体形器件,微带器件,LTCC/LTCF,薄膜器件5.LTCC的优点高密度集成：器件尺寸更小;批量化制作：一致性及可靠性更高;器件工作频率更高、带宽更宽、信号传输速率更大;可内埋置与基板中;器件功能更为复杂、先进.6.复合双性材料的优点复合双性材料具有较高的介电常数和磁导率,同时具有电容和电感两种属性,在既需要电容又需要电感的LC滤波器设计中应用广泛,可以大大的减小器件的尺寸.但是该复合双性材料仅适用于低频情况,在高频下应用受到很大的限制.现在急需寻找中心频率较高,带宽较大的复合双性材料.7.集成电子薄膜的概念将具有电、磁、声、光、热的信息功能材料通过固态薄膜的形式与衬底（金属、氧化物、半导体、有机物）集成生长在一起的一种人工新材料.8.薄膜应用压控铁电薄膜的应用:可调微波器件(可变电容,介质移相器),相控阵雷达T/R组件,智能射频前端,可调匹配网络的相位延迟和调频元件.超导薄膜的应用:射频(RF)和微波通讯用的高频电子学,极弱磁场探测用的超导量子干涉器件,以及用于高效输电和用电系统的超导电线等.BST红外薄膜的应用:敏感元芯片,红外探测器,气体传感器等.YIG薄膜的应用:磁光领域(磁光开关,隔离器等),微波器件(环形器,延迟线,滤波器),静磁表面滤波器,THz领域.铁电薄膜的应用:铁电随机存储器(FRAM),MEMS,微波器件等.功率电阻薄膜及应用: 阻抗匹配和系统保护的作用(功率负载、衰减器、功分器等)声表波ZnO: 移动与无绳电话系统、卫星通讯及定位（GPS）系统、通讯侦察压缩接收机、电子侦察用信道化接收机、导航系统等体声波AlN: 制备易集成、宽带、低损耗、承受大功率的小型化滤波器柔性应变敏感薄膜: 应力/应变传感器、加速度传感器等太阳能薄膜的应用: 柔性薄膜铜铟镓硒太阳能电池关键技术,第三代薄膜太阳能电磁,全印制薄膜,新型热电薄膜材料和器件.9.薄膜制备工艺和流程(磁控溅射,激光分子束外延等)射频磁控溅射:电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞,电离出大量的氩离子和电子,电子飞向基片,氩离子在电场的作用下加速轰击靶材,溅射出大量的靶材原子,成中性的靶材原子沉积在基片上成薄膜,二次电子在加速飞向基片的过程中受到磁场洛伦兹力的影响,被束缚在靠近靶面的等离子体区域内,该区域内等离子体密度高,二次电子在磁场的作用下围绕靶面做圆周运动,该电子的运动路径很长,在运动的过程中不断与氩原子发生碰撞电离出大量的氩离子轰击靶材,经过多次碰撞后电子的能力逐渐降低,摆脱磁力线的束缚,远离靶材,最终沉积在基板上.激光分子束外延:脉冲激光束通过一个光学窗口进入真空系统,入射到可旋转的靶材表面.高能量密度脉冲激光将靶材局部气化而产生激光焰,剥蚀的粒子获得很高的动能,达到可加热的衬底表面形成薄膜.过程分为三个阶段:(1)材料的剥离和激光焰的生成;(2)激光焰在工作气体中的传播;(3)剥蚀的粒子在衬底表面上形核成膜.化学气相沉积：化学气相沉积(Chemical vapor deposition，简称CVD)是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。
电子信息材料基础知识单选题100道及答案解析
电子信息材料基础知识单选题100道及答案解析1. 以下哪种材料常用于制造集成电路中的半导体？（）A. 铜B. 硅C. 铝D. 铁答案：B解析：硅是制造集成电路中常用的半导体材料，具有良好的半导体特性。
2. 光纤通信中使用的光导纤维的主要成分是（）A. 二氧化硅B. 硅C. 氧化铝D. 氧化钙答案：A解析：光纤的主要成分是二氧化硅。
3. 下列属于磁性材料的是（）A. 铜B. 铁氧体C. 铝D. 玻璃答案：B解析：铁氧体是常见的磁性材料。
4. 用于制造印刷电路板的材料通常是（）A. 陶瓷B. 塑料C. 铜箔覆层的玻璃纤维板D. 木材答案：C解析：铜箔覆层的玻璃纤维板常用于制作印刷电路板。
5. 以下哪种材料的电阻率较大？（）A. 银B. 铝C. 塑料D. 铜答案：C解析：塑料是绝缘体，电阻率很大，而银、铝、铜是导体，电阻率较小。
6. 超导材料在一定温度下电阻变为零，这个温度称为（）A. 临界温度B. 转变温度C. 超导温度D. 以上都是答案：D解析：超导材料电阻变为零的温度被称为临界温度、转变温度或超导温度。
7. 以下哪种电子信息材料具有压电效应？（）A. 石英B. 玻璃C. 塑料D. 铜答案：A解析：石英具有压电效应。
8. 液晶材料在显示技术中广泛应用，其工作原理基于（）A. 光的折射B. 光的反射C. 光的偏振D. 光的散射答案：C解析：液晶显示的工作原理基于光的偏振。
9. 电子陶瓷材料不包括以下哪种？（）A. 压电陶瓷B. 磁性陶瓷C. 绝缘陶瓷D. 金属陶瓷答案：D解析：金属陶瓷不属于电子陶瓷材料。
10. 以下哪种材料常用于制作电阻器？（）A. 碳B. 硅C. 锗D. 铜答案：A解析：碳常用于制作电阻器。
11. 半导体材料的导电能力介于（）之间。
A. 导体和绝缘体B. 金属和非金属C. 正电荷和负电荷D. 以上都不对答案：A解析：半导体的导电能力介于导体和绝缘体之间。
12. 光电材料是指能够实现（）相互转换的材料。

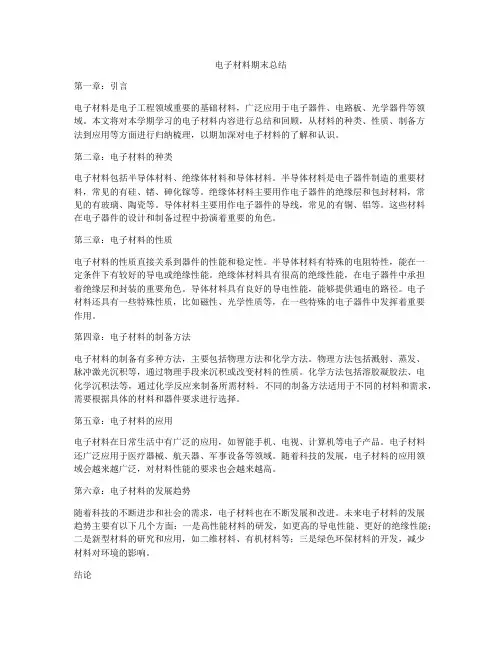

电子材料期末总结
电子材料期末总结第一章：引言电子材料是电子工程领域重要的基础材料，广泛应用于电子器件、电路板、光学器件等领域。
本文将对本学期学习的电子材料内容进行总结和回顾，从材料的种类、性质、制备方法到应用等方面进行归纳梳理，以期加深对电子材料的了解和认识。
第二章：电子材料的种类电子材料包括半导体材料、绝缘体材料和导体材料。
半导体材料是电子器件制造的重要材料，常见的有硅、锗、砷化镓等。
绝缘体材料主要用作电子器件的绝缘层和包封材料，常见的有玻璃、陶瓷等。
导体材料主要用作电子器件的导线，常见的有铜、铝等。
这些材料在电子器件的设计和制备过程中扮演着重要的角色。
第三章：电子材料的性质电子材料的性质直接关系到器件的性能和稳定性。
半导体材料有特殊的电阻特性，能在一定条件下有较好的导电或绝缘性能。
绝缘体材料具有很高的绝缘性能，在电子器件中承担着绝缘层和封装的重要角色。
导体材料具有良好的导电性能，能够提供通电的路径。
电子材料还具有一些特殊性质，比如磁性、光学性质等，在一些特殊的电子器件中发挥着重要作用。
第四章：电子材料的制备方法电子材料的制备有多种方法，主要包括物理方法和化学方法。
物理方法包括溅射、蒸发、脉冲激光沉积等，通过物理手段来沉积或改变材料的性质。
化学方法包括溶胶凝胶法、电化学沉积法等，通过化学反应来制备所需材料。
不同的制备方法适用于不同的材料和需求，需要根据具体的材料和器件要求进行选择。
第五章：电子材料的应用电子材料在日常生活中有广泛的应用，如智能手机、电视、计算机等电子产品。
电子材料还广泛应用于医疗器械、航天器、军事设备等领域。
随着科技的发展，电子材料的应用领域会越来越广泛，对材料性能的要求也会越来越高。
第六章：电子材料的发展趋势随着科技的不断进步和社会的需求，电子材料也在不断发展和改进。
未来电子材料的发展趋势主要有以下几个方面：一是高性能材料的研发，如更高的导电性能、更好的绝缘性能；二是新型材料的研究和应用，如二维材料、有机材料等；三是绿色环保材料的开发，减少材料对环境的影响。

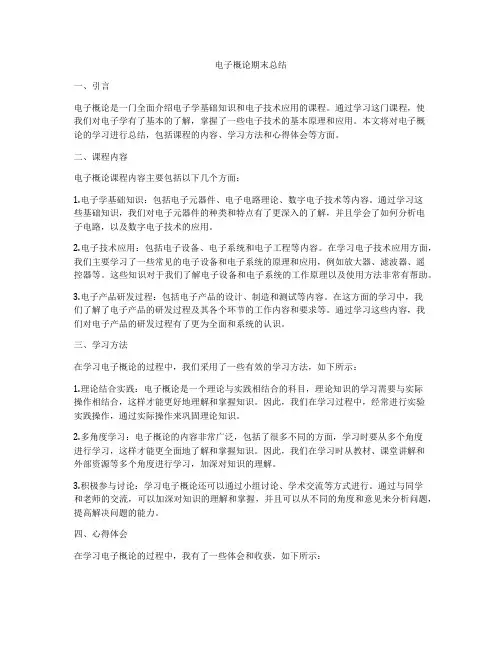

电子概论期末总结
电子概论期末总结一、引言电子概论是一门全面介绍电子学基础知识和电子技术应用的课程。
通过学习这门课程，使我们对电子学有了基本的了解，掌握了一些电子技术的基本原理和应用。
本文将对电子概论的学习进行总结，包括课程的内容、学习方法和心得体会等方面。
二、课程内容电子概论课程内容主要包括以下几个方面：1.电子学基础知识：包括电子元器件、电子电路理论、数字电子技术等内容。
通过学习这些基础知识，我们对电子元器件的种类和特点有了更深入的了解，并且学会了如何分析电子电路，以及数字电子技术的应用。
2.电子技术应用：包括电子设备、电子系统和电子工程等内容。
在学习电子技术应用方面，我们主要学习了一些常见的电子设备和电子系统的原理和应用，例如放大器、滤波器、遥控器等。
这些知识对于我们了解电子设备和电子系统的工作原理以及使用方法非常有帮助。
3.电子产品研发过程：包括电子产品的设计、制造和测试等内容。
在这方面的学习中，我们了解了电子产品的研发过程及其各个环节的工作内容和要求等。
通过学习这些内容，我们对电子产品的研发过程有了更为全面和系统的认识。
三、学习方法在学习电子概论的过程中，我们采用了一些有效的学习方法，如下所示：1.理论结合实践：电子概论是一个理论与实践相结合的科目，理论知识的学习需要与实际操作相结合，这样才能更好地理解和掌握知识。
因此，我们在学习过程中，经常进行实验实践操作，通过实际操作来巩固理论知识。
2.多角度学习：电子概论的内容非常广泛，包括了很多不同的方面，学习时要从多个角度进行学习，这样才能更全面地了解和掌握知识。
因此，我们在学习时从教材、课堂讲解和外部资源等多个角度进行学习，加深对知识的理解。
3.积极参与讨论：学习电子概论还可以通过小组讨论、学术交流等方式进行。
通过与同学和老师的交流，可以加深对知识的理解和掌握，并且可以从不同的角度和意见来分析问题，提高解决问题的能力。
四、心得体会在学习电子概论的过程中，我有了一些体会和收获，如下所示：1.电子概论是一门很实用的课程，通过学习这门课程，我对电子技术有了更深入的了解和认识，学到了很多实用的知识和技能。
电子技术基础期末总结
电子技术基础期末总结引言：电子技术基础是电子工程学科的重要基础课程之一，是从事电子工程技术及相关领域的学生必修的一门课程。
通过本学期的学习，我对电子技术有了更加深入的认识和理解，下面将对本学期学习的内容做一总结。
一、二极管二极管是电子器件中最基础的元件之一。
本学期我们学习了二极管的原理、结构与特性，通过实验进一步加深了对二极管工作原理的理解。
二极管具有单向导电性质，此特性使得它在电路中有着广泛的应用。
通过二极管的整流、稳压、限幅等特性，以及二极管的特性曲线，我深入理解了二极管的工作原理及其应用，为以后更复杂的电子元件的学习打下了扎实的基础。
二、三极管三极管是电子电路中最常用的一种电子器件，是构成放大器、开关及运算放大器等电子电路的重要组成部分。
学习了三极管的原理和特性后，我通过电路实验进一步锻炼了手工焊接和电路调试的实践能力。
通过不断调整电路参数，我们观察到三极管的放大效果，深入理解了三极管在电子电路中的重要作用。
三、集成电路集成电路是现代电子技术的核心之一，是电子系统中各种功能电路的基础。
本学期我们学习了集成电路的基本概念、分类、发展历程和制作工艺等知识。
通过实验，我们进一步了解了TTL和CMOS集成芯片的功能及其应用。
此外，我们还学习了与集成电路相关的诸多知识，如二极管逻辑门、与门、或门、非门等，了解了数字电路的基本原理与应用。
四、电子电路的实践能力通过本学期的课程学习和实验训练，我不仅学到了电子技术的基础知识，也提高了自己的实践能力。
通过电路实验的过程，我养成了严谨的科研态度和良好的实践习惯。
在实验中，要求我们先仔细分析电路图，然后进行电路的布局和焊接，最后进行调试和测量。
通过实践操作，我充分理解了理论知识与实践应用的有效结合，为将来工作提供了坚实的基础。
五、面临的问题与解决方法在学习中，我也面临了一些困难和问题。
首先是理论知识与实践操作的结合不够紧密，有时理论知识掌握不牢固，导致在实验中无法灵活应用。
电子科技大学22春“电子信息工程”《电路分析基础》期末考试高频考点版(带答案)试卷号4
电子科技大学22春“电子信息工程”《电路分析基础》期末考试高频考点版（带答案）一.综合考核(共50题)1.电阻与电感元件并联，它们的电流有效值分别为3A和4A，则它们总的电流有效值为()。
A.7AB.6AC.5AD.4A参考答案：C2.避免感性设备的空载，减少感性设备的轻载，可自然提高功率因数。
()A.错误B.正确参考答案：B3.对称Υ形和对称Δ形网络等效变换的公式为RΥ=3RΔ。
()A.错误B.正确参考答案：A4.谐振状态下电源供给电路的功率全部消耗在电阻上。
()A.错误B.正确参考答案：B5.B.12AC.18AD.14A参考答案：B6.日光灯电路的灯管电压与镇流器两端电压和电路总电压的关系为()。
A.两电压之和等于总电压B.两电压的相量和等于总电压参考答案：B7.标有额定值为“220V、100W”和“220V、25W”白炽灯两盏，将其串联后接入220V工频交流电源上，其亮度情况是()。
A.100W的灯泡较亮B.25W的灯泡较亮C.两只灯泡一样亮.参考答案：B8.应用叠加定理时，不作用的电压源用开路代替。
()A.错误B.正确参考答案：A9.电流所经过的路径叫做电路，通常由()、()和()三部分俎成。
A.电源B.负载C.中间环节D.干申池参考答案：ABC视在功率在数值上等于电路中有功功率和无功功率之和。
()A.错误B.正确参考答案：A11.u=-100sin(6πt+10°)V超前i=5cos(6πt-15°)v的相位差是()。
A.25°B.95°C.115°参考答案：C12.实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行()、()和()。
A.传输B.分配C.转换D.节能参考答案：ABC13.电阻串联时，各个电阻的电压与其阻值成反比。
()A.错误B.正确参考答案：A14.实用中的任何一个两孔插座对外都可视为一个有源二端网络。
电子科技大学材料与能源学院材料制备考题知识点简答
电子科技大学材料与能源学院材料制备考题知识点简答1.非晶三个基本特征（1）只存在小区间范围内的短程有序，在近程或次近邻的原子间的键合（如配位数、原子间距、键角、键长等）具有某种规律性，但没有长程序；（2）非晶态材料的X-射线衍射花样是有较宽的晕和弥散的环组成，没有表征结晶态特征的任何斑点和条纹，用电子显微镜也看不到晶粒间界、晶格缺陷等形成的衍衬反差；（3）当温度升高时，在某个很窄的温度区间，会发生明显的结构相变，因而它是一种亚稳相。
2.磁控溅射原理(1)一定温度下，固体或液体受到高能离子轰击时，其中的原子通过与高能入射离子的碰撞获得足够能量而从表面逃逸，这种从物质表面发射原子的方式被称为溅射（sputtering）(2)磁控是为了在低气压下进行高速溅射，必须有效地提高气体的离化率。
通过在阴极靶表面引入磁场，利用磁场对带电粒子的约束来提高等离子体密度以增加溅射率的方法3.PECVD等离子的作用1)将反应气体激发为活性离子，降低反应所需温度2)加速反应物的表面迁移率，提高成膜速率3)对衬底和膜层溅射清洗，强化薄膜附着力4)等离子中各粒子的碰撞、散射作用，膜厚均匀4.PECVD 简述(1)激活基的产生:具有一定能量的电子主要通过雪崩电离被激活，这些具有高能量的电子通过碰撞而激活分子，产生中性基和离化的反应物。
(2)基的吸附和离子的介入:中性基一旦形成就会与表面作用。
等离子体本身能产生活性的表面位置，中性基可能被结合。
这两种效应都可促使薄膜的形成。
离子也可以把已经沉积上的一些物质重新溅射出来。
这种反溅射会影响薄膜的密度和粘附性。
(3)吸附物质的再排列:一旦原子达到表面，就会重新排列。
原子向稳定位置的移动取决于衬底温度。
在较高的衬底温度下，薄膜的质量较好。
5.BCS理论认为当金属材料处于低温状态时，材料中能量较高的巡游电子将借助周期排列的原子振动交换的能量而两两配成电子对（又称Cooper对），这些电子对将集体关联共同凝聚到一个低能态——超导态，要破坏电子对就必须付出足够的能量，即超导态和正常态之间存在一个能隙，因此超导态在低外磁场及低温下是稳定存在的有序量子态。
电子信息材料
电子信息材料第一部分1、影响接触电阻的因素。
答：（1）与接触材料的电阻率成正比；（2）与接触材料的硬度的平方根成正比；（3）与接触压力的平方根成反比；（4）光洁度越高，接触电阻值越小。
2、有机化合物中电子的存在形式。
答：（1）内层电子：受强有力的束缚，没有移动能力；（2）σ电子：成键电子，离域性很小，定域电子；（3）π电子：在化学反应中具有重要意义。
3、影响金属导电性的因素是什么？如何影响的？答：（1）温度和成分；（2）温度升高，电子的热扰动增强，导电性下降。
杂质成分增加，晶格发生扭曲畸变，破坏了晶格势场的周期性，电子受到散射的几率增加。
4、薄膜电阻率高于块材的原因是？答：是由薄膜厚度较薄所产生的表面散射效应，以及较高的杂质和缺陷浓度所造成的。
5、导电高分子的特征。
答：（1）有机聚合物成为导体的必要条件：有能使其内部某些电子或空穴具有跨键移动的共轭结构；（2）电子导电型聚合物的共同结构特征：分子内具有较大的共轭π键体系，具有跨键移动的π电子；（3）纯净的或未“掺杂”的聚合物分子中各π键分子轨道之间还存在着一定的能级差。
在电场力作用下，电子在聚合物内部迁移必须跨越这一能级差。
6、超导的基本特性是？约束超导的三大临界条件是？答：（1）①电阻为零；②完全抗磁性。
（2）临界电流密度Jc、临界温度Tc、临界磁场Hc。
7、什么是迈斯纳效应？产生迈斯纳效应的原因是什么？答：（1）当超导体冷却到临界温度以下而转变为超导态后，只要周围的外加磁场没有强到破坏超导性的程度，超导体就会把穿透到体内的磁力线完全排斥出体外，在超导体内永远保持磁感应强度为零。
（2）当超导体处于超导态时，在磁场作用下，表面产生一个无损耗感应电流。
这个电流产生的磁场恰恰与外加磁场大小相等、方向相反，因而总合成磁场为零。
8、BCS理论（理解）答：BCS理论把超导现象看做一种宏观量子效应。
提出金属中自旋和动量相反的电子可以配对形成所谓的“库珀对”。
