石墨烯基光催化降解材料-综述
图9. 光催化在裂解水产氢方面的应用
水在这种电子-空穴对的作用下发生电离,生成H2 和O2
Earth 1.2 x 107 m
3、光催化剂把CO2转变为碳氢燃料
因 CO2是一种相对稳定 的化合物，它的还原 极具挑战性 CO2 + H2O→CH4 + O2 光生电子的迁移使CO2的还原成 为可能
水合肼还原法
Earth 1.2 x 107 m
2、金属氧化物/金属硫化物/石墨烯光催化剂
ZnO/GE、 Fe3O4/GE 、SnO2/GE、WO3/GE、Fe2O3/GE、ZnS/GE、CdS/GE Li 等以ZnO在GO上原位生长，然后再化学还原得到； Xu 课题组通过掺杂 2wt%的GE制备的ZnO/GE，其光催化活性是ZnO纳米颗 粒的4倍； Sun 等报道了以丙烯酸钠为稳定剂一步还原法原位生长出Fe3O4/GE光催化复 合材料，提高了光催化活性，实现了磁性分离； Hu 等以硫代乙酰胺（既作为硫源又作为还原剂）通过微波辐射法制备出了 有良好催化活性的ZnS/GE光催化复合材料。
较低价态金属盐，金属源， 还原剂还原GO
Earth 1.2 x 107 m
一步法制备SnO2 /GE和TiO2/GE光催化复合材料
Ti 3+将GO还原为GE，同时自 身被氧化为Ti 4+ TiCl3/GO---TiO2/GE
图5.一步法制备SnO2 /GE和 TiO2/GE光催化剂 J. Zhang, Z. Xiong and X. S. Zhao, J. Mater. Chem. , 2011, 21, 3634.
Earth 1.2 x 107 m
5、柔软的透明电极
4、减少噪音
通过在二层石墨烯之 间生成的强电子结合， 从而控制噪音。噪声 石墨烯柔韧性好，透明 度高、导电性好、容易 制备等优点，代替传统 的透明电极材料氧化铟 锡（简称ITO）来做透明 电极。
6、石墨烯动力锂电池
10分钟就能完成充电，还 不损害电池使用寿命 。 电池极片的导电性能更高， 电池内的电阻更小，蓄电 能力、快速充放电能力比 普通锂电池强得多。1、扩大激发光波长范围
2、减少光生电子-空穴的复合 3、提高催化剂表面活性位，提高光生活性物种，特别是电子的消耗速 率 对策： 1、对催化剂表面进行修饰,如掺杂阴/阳离子 2、表面掺杂金属或半导体 3、对催化剂结构进行优化，提高比表面积，孔隙率，增大反应面
Earth 1.2 x 107 m
6、石墨烯基光催化剂的类型
石墨烯基光催化复合材料
RSC Advances, 2011, 1, 1426–1434
汇报提纲
一、前言
二、石墨烯基光催化剂的制备
三、石墨烯基光催化复合材料
四、石墨烯基光催化复合材料的应用 五、结论与展望
前言
1、石墨烯简介
石墨烯（Graphene）是2004 年由英国曼彻斯特大学科斯提亚. 诺沃谢夫(Kostya Novoselov)和安 德烈.盖姆(Andre Geim)发现。
Earth 1.2 x 107 m
南理工汪信课题组认为制备金属石墨烯纳米复合物的一般路线: ( 1) 将石墨氧化得到层间距更大的氧化石墨; ( 2) 将氧化石墨剥离得到氧化石墨烯片; ( 3) 将金属纳米粒子附着在氧化石 墨烯片上; ( 4) 将氧化石墨烯还原成石墨 烯得到金属石墨烯纳米复合材料
图6. 金属石墨烯纳米复合材料的制备
图10. 光催化剂在将CO2转变为碳氢燃料上的应用
Earth 1.2 x 107 m
结论与展望
1、光催化剂的优化：
在GE上实现电子的捕获和转移来提高光催化剂的活性 半导体纳米颗粒在GE表面的分布情况也影响光催化剂的活性 光催化剂的活性高度依赖于材料表面结构 在2-D材料支撑上的纳米材料的结构改良，如控制形貌、相结构、空隙、表面活 性位 在形貌控制上， Liu课题组研究发现与GO结合的TiO2的纳米棒结构比其纳米颗 粒结构在降解污染物和杀菌方面的效果好的多，主要归因于其101面的丰富。 2、GE的优化： GE的作用是吸附能力的提高，电子迁移率的增加，暂时储存电子 由于在部分还原的GE上存在缺陷，如何高效率地制备高质量的石墨烯基复合材 料有待研究
E. Gao, W. Wang, M. Shang and J. Xu, Phys. Chem. Chem. Phys. ,2011, 13, 2887. Y. Fu and X. Wang, Ind. Eng. Chem. Res., 2011, 50, 7210.
Earth 1.2 x 107 m
5、光催化机理
光催化剂就是在光子的激发下能够起到催化作用的化学物质的统称。叶绿素 价带：能量低，填满电子 导带：能量高，空
前言
空穴：氧化作用，分解水产生 •OH 电子：氧化-还原，O2还原为 •O活性氧离子，将催化剂表面 各种污染物摧毁
图2. 光催化机理示意图
Earth 1.2 x 107 m
提高光催化活性方法：
图7. 光催化在降解有机污染物方面的应用
Earth 1.2 x 107 m
图8. 光催化剂降解MB
Earth 1.2 x 107 m
降解RhB
电子从RhB*上直 接通过石墨烯迁移 到催化剂上，石墨 烯起到传输中介的 作用 RhB+与电子在空 间上的分离，延迟 了电子空穴对的复 合，提高了光催化 性能
胶带剥离法
氧化石墨还原法
前两种效率低，不适合大规模生产
CVD法能制备出大尺寸单晶石墨烯，污染小，适合工业化生产，基底有铜、 镍、铂（无限次重复使用）
氧化石墨还原法：
图1. 氧化石墨还原法制备石墨烯示意图
Earth 1.2 x 107 m
4、石墨烯应用
1、在纳电子器件方面 的应用
石墨烯具有高载流子迁移 率，较大的费米速度和低 接触电阻则有助于进一步 减小器件开关时间。此外， 石墨烯很好的稳定性和电 学性能，使探索单电子器 件成为可能。
B. Li and H. Cao, J. Mater. Chem., 2011, 21, 3346. T. Xu, L. Zhang, H. Cheng and Y. Zhu, Appl. Catal., B, 2011, 101,382. H. Sun, L. Cao and L. Lu, Nano Res., 2011, 4, 550. H. Hu, X. Wang, F. Liu, J. Wang and C. Xu,Synth. Met., 2011,161, 404.
图3. 0-D, 1-D, 2-D 和3-D光催化剂
Earth 1.2 x 107 m
7、石墨烯基光催化剂制备方法
强力搅拌/超声，含氧官能 团促进均匀分布，水热， 热辐射，还原剂法（水合 肼，NaBH4）
更好传输电子，均匀分布， 原位，一步生长，稳定剂 避免G E堆积
图4. 石墨烯基光催化剂的四种制备方法
Earth 1.2 x 107 m
光催化降解原因： 1、有机物分子与GE相互作用，增强了催化剂对污染物的吸附能力 2、由于Ti-O-C键的形成降低了TiO2的带隙，延伸了光激发波长 3、GE良好的导电性使电子迁移从而有效地抑制了电子空穴对的复合
Earth 1.2 x 107 m
2、光催化裂解水产氢
导电性：其中电子的运动 速度达到了光速的1/300， 远远超过了电子在一般
不透明度：可以吸收 大约2.3%的可见光
导体中的运动速度
电子运输
机械特性 ：人类已知强度 最高的物质，比钻石还 坚硬，强度比世界上最好 的钢铁还要高上100倍
石墨烯特性
3、石墨烯的制备方法
碳化硅或金 属表面外延 生长法
CVD法
J. Liu, L. Liu, H. Bai, Y. Wang and D. Sun, Appl. Catal., B, 2011,106 , 76.
石墨烯是碳原子紧密堆积成单 层二维蜂窝状格结构的一种碳质新 材料，厚度0.335纳米，是构建其 他维数碳质材料（如零位富维勒烯、 一维纳米碳管、三维石墨）的基本 单元，具有极好的结晶性、力学性 能和电学质量。
2、石墨烯特性
电子之间的相互作用： 石墨烯中电子间以及 电子与蜂窝状栅格间 均存在着强烈的相互 作用。
1、降解有机污染物 2、光催化裂解水产氢
3、光催化剂把CO2转变为碳氢燃料
4、杀菌
Earth 1.2 x 107 m
1、降解有机污染物
在光激发下，有许多 自由基或中间状态物 质产生，•OH是很强 的氧化剂，在催化剂 表面能摧毁有机、无 机污染物
RGO可以吸附/捕获 催化剂周围的染料和 光生电子 GE作用：电子从半 导体导带传入GE， 提高电子空穴对的 分离，延迟其复合
2、代替硅生产超级计 算机
石墨烯还是目前已知导电 性能最出色的材料。尤其 适合于高频电路， 这使它 在微电子领域也具有巨大 的应用潜力。将石墨烯看 作是硅的替代品，能用来 生产未来的超级计算机。
3、光子传感器
石墨烯可以取代硅制 造太阳能电池和液晶 显示屏。因为石墨烯 是透明的，用它制造 的电板比其他材料具 有更优良的透光性。
4、其他石墨烯基光催化剂
Zhu课题组制备了Ag/AgX (X = Br, Cl)/GO光催化剂，具有 很好的光催化活性和稳定性； 氮的掺杂，碳的掺杂等。
M. Zhu, P. Chen and M. Liu, ACS Nano, 2011, 5, 4529.
Earth 1.2 x 107 m
石墨烯基光催化剂的应用
Earth 1.2 x 107 m
3、金属化合物/石墨烯光催化剂
BiWO6/GE、BiVO4/GE、ZnFe2O4/GE Bi3+基氧化物有很强的光响应， Gao等认为BiWO6/GE高的光催化活 性归因于费米能级的负移和光生电子高的迁移率
石墨烯综述
1、石墨烯的介绍1.1石墨烯的发现回顾石墨烯的发展史，从理论上对其特性的预言到实验上的成功制备经历了近60年的时间，它的发展史是一部符合科学发展规律的发展史。
早在1947年菲利普·华莱士(Philip Wallace)就开始研究石墨烯的电子结构,麦克鲁(J．W．McClure)在1956年推导出了相应的波函数方程[1]。
但那个时期由于受到早期朗道(L．D．Landau)和佩尔斯(R．E．Peierls)[2]提出的准二维晶体材料由于其自身的热力学不稳定性，在常温常压下会迅速分解的理论的影响，石墨烯的研究只是停留在理论上。
后来实验物理学家们虽经过几次实验上的探索，但很遗憾他们离石墨烯的发现仅一步之遥。
直到2004年安德烈·盖姆和康斯坦丁·诺沃肖罗夫[3]以石墨为原料,通过微机械力剥离法得到一系列叫作二维原子晶体的新材料——“石墨烯(graphene ) ”。
石墨烯的发现打破了禁锢人们几十年的理论——热力学涨落不允许二维晶体在有限温度下自由存在，震撼了整个物理界。
他们因此也获得2008年诺贝尔物理学奖的提名。
1.2 石墨烯的结构石墨烯是指紧密排列成二维蜂巢状晶体点阵的单层碳原子，又名“单层石墨片”。
一般认为1-10层是二维石墨烯。
在单层石墨烯中，每个碳原子通过sp2杂化与邻近的三个碳原子形成十分牢固的σ键，构成稳定的六边形。
每个碳原子贡献剩余一个p z轨道电子形成垂直于晶面方向的大π键，π电子可以自由移动，赋予石墨烯优异的导电性能[4]。
石墨烯还是构筑其他维度碳材料的基本单元。
它可以团聚成零维的富勒烯，卷曲成一维的碳纳米管，堆叠成三维的石墨[5]。
1.3 石墨烯的性能1.3.1 石墨烯的物理性能石墨烯具有优异的力学性能。
它是已知材料中强度和硬度最高的晶体材料。
其断裂强度（强度极限）为42N/m2,抗拉强度和弹性模量分别为130Gpa和1.0TPa[6]如果将普通钢换算成和石墨烯一样的厚度，其二维强度极限为0.084~0.40 N/m2。
N掺杂石墨烯量子点的制备及其光催化降解性能
N掺杂石墨烯量子点的制备及其光催化降解性能李冬辉;樊洁心;王晓敏【摘要】石墨烯量子点(GQDs)作为绿色、经济的新型碳质纳米材料在有机污染物的降解、能源利用方面有着广泛的应用前景.以柠檬酸为碳源,尿素作为氮源,通过水热法制备出尺寸均匀、高荧光的N掺杂石墨烯量子点(N-GQDs).通过X射线衍射、拉曼光谱、透射电子显微镜、荧光光谱、紫外可见吸收光谱等手段对N-GQDs的晶型结构、微观形貌、表面官能团分布和光物理性能进行表征.通过MTT法对N-GQDs的毒性进行检测,又通过对亚甲基蓝(MB)的光催化降解考察样品的光催化性能.结果表明,制备的N-GQDs尺寸均匀、荧光强度高且毒性低.由于N原子的成功掺杂,N-GQDs作为光催化剂在可见光下对MB进行光催化降解比MB的自身降解更快,在短时间内(120 min)降解率可以达到82.5％.【期刊名称】《新型炭材料》【年(卷),期】2015(030)006【总页数】5页(P545-549)【关键词】N掺杂石墨烯量子点;荧光特性;光催化降解;微观结构【作者】李冬辉;樊洁心;王晓敏【作者单位】太原理工大学材料科学与工程学院,山西太原030024;太原理工大学材料科学与工程学院,山西太原030024;太原理工大学材料科学与工程学院,山西太原030024【正文语种】中文【中图分类】TQ127.1+1利用N原子低的介电常数和较宽的能带隙，产生强给电子体特性，促进电子传导，改善稳定性的特点，N掺杂的碳质材料备受电催化领域的广泛关注［1］。
Barman课题组通过自下而上的方法组装了二维的C3N4片应用于汞离子的电化学传感［2］。
Tian等［3］直接用超声波辅助剥落法从g-C3N4溶液中获得超薄g-C3N4纳米片作为低成本和高效的电催化剂来减少H2O2。
近来文献报道，制备的NGQDs不仅保持着石墨烯的性质，同时具备高电催化性和高电导率，预计在可见光区域可以展示出小带隙和较强的吸收峰，能够成为很好的半导体材料［4］。
光催化 降解 综述
光催化降解综述光催化降解是一种利用光催化材料在光照条件下促进有害物质降解的技术。
近年来，随着环境污染问题的日益严重，光催化降解在环境领域得到了广泛应用和研究。
光催化降解技术的原理是通过光催化材料吸收光能，激发电子跃迁，产生活性中间体或自由基，并与有害物质发生氧化还原反应，最终将有害物质转化为无害物质。
光催化材料通常是一种半导体材料，如二氧化钛（TiO2）和氧化锌（ZnO），它们具有良好的光催化性能。
在光催化降解过程中，光照条件是至关重要的。
光照强度和光照时间的选择会直接影响降解效果。
一般来说，较高的光照强度和足够的光照时间可以提高降解效率。
此外，光照的波长也会影响光催化降解的效果。
光催化材料对不同波长的光照的吸收能力不同，因此选择适当的光源和光照波长也是提高降解效率的关键。
光催化降解技术具有许多优点。
首先，光催化降解不需要添加大量的化学试剂，可以减少化学污染。
其次，光催化降解是一种非常温和的处理方法，不会产生高温或高压的条件，对被处理物质的损伤较小。
此外，光催化材料可以重复使用，具有良好的稳定性和可重复性。
光催化降解技术在环境治理中具有广泛的应用前景。
它可以应用于水污染治理、空气污染治理和土壤修复等领域。
在水污染治理中，光催化降解可以有效地去除水中的有机污染物和重金属离子。
在空气污染治理中，光催化降解可以降解空气中的有机污染物和有害气体。
在土壤修复中，光催化降解可以降解土壤中的有机污染物，恢复土壤的肥力和生态功能。
然而，光催化降解技术也存在一些挑战。
首先，光催化降解的过程受到光照条件的限制，天气条件的变化会对降解效果产生影响。
其次，光催化材料的选择和制备对降解效果有很大的影响，需要进一步研究和改进。
此外，光催化降解的机理还不完全清楚，需要进一步深入研究。
光催化降解作为一种环境友好的治理技术，具有广阔的应用前景。
随着对环境污染问题的重视和研究的深入，相信光催化降解技术会得到进一步的发展和应用。
我们希望通过光催化降解技术，能够有效地改善环境质量，保护我们的生态环境。
光催化 降解 综述
光催化降解综述光催化降解是一种利用光催化剂在光照条件下加速化学反应的技术，被广泛应用于环境污染治理领域。
本文将从光催化原理、光催化剂的选择和应用、光催化降解的机制以及当前存在的问题和发展趋势等方面进行综述。
一、光催化原理光催化是利用光照激发光催化剂产生电子-空穴对，从而引发一系列化学反应的过程。
在光催化过程中，光催化剂吸收光能，产生电子-空穴对，其中电子和空穴可以参与各种氧化还原反应和非氧化还原反应。
通过光催化剂的表面吸附或溶液中的物质吸附，可以实现对目标污染物的降解和转化。
二、光催化剂的选择和应用在光催化降解中，光催化剂的选择至关重要。
常见的光催化剂包括二氧化钛（TiO2）、氧化锌（ZnO）、半导体纳米材料等。
其中，二氧化钛是最常用的光催化剂之一，具有高光催化活性、稳定性和低成本等优势。
光催化剂的应用形式有粉末状、薄膜状、纳米材料状等，可以根据具体需求选择适合的形式。
三、光催化降解的机制光催化降解主要通过光催化剂吸收光能激发电子-空穴对，引发一系列氧化还原反应来实现。
在光照条件下，光催化剂表面的电子-空穴对会与周围的溶液中的氧、水等反应物发生反应，生成活性氧物种（如·OH、O2·-等）。
这些活性氧物种具有强氧化性，可以与有机污染物发生反应，使其分解为无害的物质，从而实现光催化降解的效果。
四、存在的问题和发展趋势尽管光催化降解技术具有很大的潜力和应用前景，但仍存在一些问题。
首先，光催化剂的光催化活性和稳定性需要进一步提高，以提高降解效率和延长催化剂的使用寿命。
其次，光催化过程中的光照条件和反应条件对降解效果有很大影响，需要进行深入研究和优化。
另外，光催化剂的选择和应用需要根据不同污染物的特性进行优化，以提高降解效果和经济效益。
未来的发展趋势主要集中在以下几个方面。
首先，研究人员将致力于开发新型的光催化剂，提高其光催化活性和稳定性。
其次，利用纳米技术和其他材料改性技术，改善光催化剂的光吸收性能，提高光催化降解效率。
综述石墨烯的制备与应用
半导体物理课程作业石墨烯的制备与应用（材料）目录一、石墨烯概述 (2)二、石磨烯的制备 (3)1、机械剥离法 (3)2、外延生长法 (5)3、化学气相沉积法 (6)4、氧化石墨-还原法 (6)5、电弧法 (9)6、电化学还原法 (9)7、有机合成法 (10)三、石墨烯的应用 (11)1、石墨烯在电子器件领域的应用 (11)1.1 石墨烯场效应晶体管 (11)1.2 石墨烯基计算机芯片 (12)1.3 石墨烯信息存储器件 (13)2、石墨烯在能源领域的应用 (14)2.1 石墨烯超级电容器 (14)2.2 锂离子电池 (15)2.3 太阳能电池 (16)2.4 储氢/甲烷器件 (17)3、石墨烯在材料领域的应用 (18)3.1 特氟龙材料替代物 (18)3.2 石墨烯聚合物复合材料 (18)3.3 光电功能材料 (19)4、石墨烯在生物医药领域的应用 (20)4.1 基于氧化石墨烯的纳米载药体系 (20)4.2 氧化石墨烯对DNA/基因/蛋白的选择性检测 (21)4.3用于生物成像技术 (23)4.4 石墨烯在肿瘤治疗方面的应用 (23)四、总结及展望 (24)参考文献 (25)一、石墨烯概述碳广泛存在于自然界中，是构成生命有机体的基本元素之一。
碳基材料是材料界中一类非常具有魅力的物质，从无定形的碳黑到晶体结构的天然层状石墨；从零维纳米结构富勒烯到一维碳纳米管无不给人们带来炫丽多彩的科学新思路。
而二维碳基材料石墨烯的发现，不仅极大地丰富了碳材料的家族，而且其所具有的特殊纳米结构和性能，使得石墨烯无论是在理论还是实验研究方面都已展示出了重大的科学意义和应用价值，从而为碳基材料的研究提供新的目标和方向。
碳的晶体结构—石墨和金刚石(三维)是自然界中最早为人们熟知的两种碳同素异构体，因化学成键方式不同而具有截然相反的特性。
1985年，一种被称为“巴基(零维)被首次发现，三位发现者于11年后, 即1996年获诺贝尔球”的足球形分子C60化学奖。

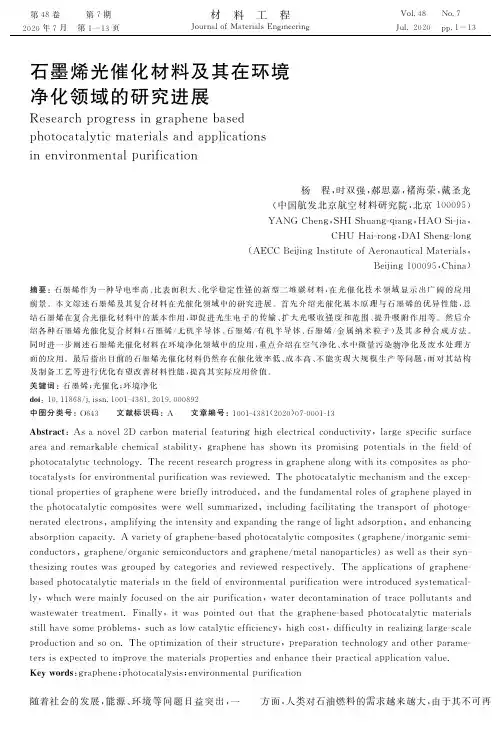

石墨烯光催化材料及其在环境净化领域的研究进展
