微表处
稀浆封层和微表处
稀浆封层和微表处
微表处主要用于高速公路及一级公路的预防 性养护以及填补轻度车辙，也适用于新建公 路的抗滑磨耗层。稀浆封层一般用于二级及 二级以下公路的预防性养护，也适用于新建 公路的下封层。
稀浆封层和微表处必须使用专用的摊铺机 进行摊铺。单层微表处适用于旧路面车辙 深度不大于15mm的情况；超过15 mm的 必须分两层铺筑，或先用V字形车辙摊铺 箱摊铺，深度大于40mm时，不宜微表处 处理。
稀浆封层摊铺机的计量标定 稀浆封层机的计量控制系统，施工前应 进行严格的计量标定工作，应根据室内试验 确定的稀浆混合料设计配合比，对矿料、填 料、乳化沥青、水、添加剂等各种材料的用 量，进行单位输出量的标定。
通过试验段决定落实的施工工艺。 根据设计文件、路面幅宽和混合料配合比的 要求，通过试验路调整好稀浆封层车的各项 施工数据：运行速度、封层幅宽、乳化沥青 供应量、集料供应量、水的供应量、水泥的 供应量等。
表6 沥青混合料细集料质量要求 项 目 单位 高速公路、一级公路
2.5
其他等级公路
2.45
试验方法
T0328
表观相对密度，不小于 坚固性（＞ 0.3mm 部分），不小 于 含泥量（＞ 0.075mm 的含量）， 不大于 砂当量，不小于 亚甲蓝值，不大于 g/kg 棱角性（流动时间），不小于 s
%
% %
12
3 60 25 30 5 50
T0340
T0333 T0334 T0346 T0345
根据铺筑厚度、处治目的、公路等级等条件， 按照表7选用合适的矿料级配
表7 稀浆封层和微表处的矿料级配
不同类型通过各筛孔的百分率（%）
筛孔尺寸 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 100 95-100 65-90 45-70 30-50 18-30 10-21 5-15 微表处 MS-2型 MS-3型 100 70-90 45-70 28-50 19-34 12-25 7-18 5-15 100 90-100 60-90 40-65 25-42 15-30 10-20 ES-1型 稀浆封层 ES-2型 100 95-100 65-90 45-70 30-50 18-30 10-21 5-15 ES-3型 100 70-90 45-70 28-50 19-34 12-15 17-18 5-15
微表处与稀浆封层的区别
微表处和稀浆封层的区别微表处和稀浆封层是两种较为常见的预防性养护技术，人们在实际应用中经常会不加区分，实际上两者具有不同设计要求和应用情形。
一、乳化沥青技术要求不同稀浆封层采用未改性的不同型号乳化沥青，而微表处采用改性的快凝型乳化沥青；微表处用乳化沥青的残留物含量要求不大于62%，高于稀浆封层用乳化沥青不小于60%的要求，对残留物性质的要求也不相同。
二、集料质量要求不同微表处用集料的砂当量必须大于65%，明显高于用于稀浆封层时45%的要求，这说明微表处用集料必须干净；微表处用集料的磨耗损失不得大于30%，比稀浆封层用集料不得大于35%的要求更为严格，说明微表处要求集料必须坚硬、耐磨耗，以保证可以始终提供一个粗燥的抗滑表面。
三、稀浆混合料设计指标不同微表处必须能够快速开放交通，因此要求混合料满足成型速度和开放交通时间的黏聚力指标；与稀浆封层相比，微表处多使用于大交通量的场合，沥青用量不宜过大，因此必须通过黏附砂量指标控制最大沥青用量，以防止泛油的出现，而稀浆封层仅在用于重交通道路时才有这一要求；微表处混合料浸水一小时的湿轮磨耗指标高于稀浆封层，说明微表处混合料的耐磨耗能力优于稀浆封层混合料；微表处混合料还必须满足浸水6天湿轮磨耗指标，而稀浆封层没有该指标要求，这说明微表处混合料比稀浆封层混合料有更好的抵抗水损害的能力；微表处可以用做车辙填充，因此对微表处混合料提出了负荷车轮碾压1000次后试样侧向位移不大于5%的要求，而稀浆封层没有这一指标的要求。
微表处区别于稀浆封层的重要特点之一，就是微表处可用来进行车辙修补，而稀浆封层不能用于车辙填充。
可以看出，微表处混合料从原材料质量要求、混合料设计指标、使用范围等各方面都比稀浆封层要苛刻的多，因此，它的路用性能、使用寿命都明显优于稀浆封层。
微表处用于水泥路面的可行性分析

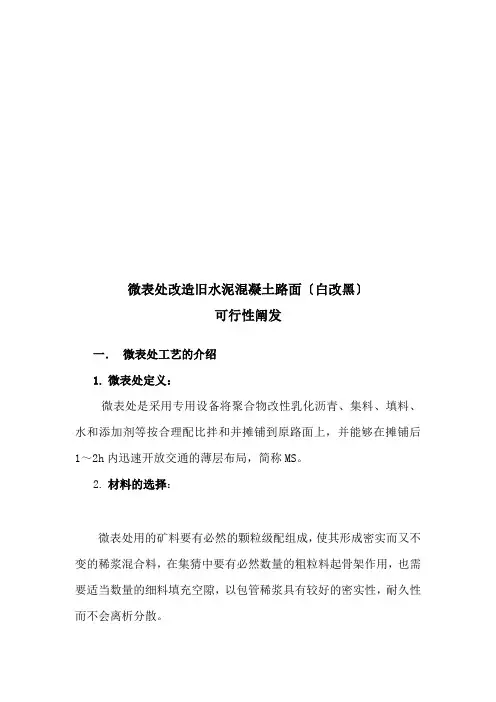

微表处改造旧水泥混凝土路面〔白改黑〕可行性阐发一．微表处工艺的介绍1.微表处定义：微表处是采用专用设备将聚合物改性乳化沥青、集料、填料、水和添加剂等按合理配比拌和并摊铺到原路面上，并能够在摊铺后1～2h内迅速开放交通的薄层布局，简称MS。
2.材料的选择：微表处用的矿料要有必然的颗粒级配组成，使其形成密实而又不变的稀浆混合料，在集猜中要有必然数量的粗粒料起骨架作用，也需要适当数量的细料填充空隙，以包管稀浆具有较好的密实性，耐久性而不会离析分散。
除对混合集料的级配有必然的要求之外，微表处也对各级集料本身的材质、形状、级配和粒径规格等提出了一系列要求：1〕坚硬耐磨微表处一般是铺在路的外表，直接与车轮接触，为提高封层的抗滑耐磨性能，耽误封层使用寿命，最好选用强度高、硬度大、耐磨性好的石料做集料。
2〕干净集猜中的泥含量过高时，会发生一系列不利因素：纯沥青需要量增加，却不发生任何好处；养护时发生过分的收缩；抗磨耗性能降低；对慢裂快凝型系统而言，将会发生极为不利的影响，有可能在拌和时就破乳，从而无法形成相对不变的稀浆。
所以集猜中的泥含量不克不及过高。
3〕粗拙矿料应选用棱角较多、外表粗拙的轧制石屑，这样就可以提高封层抗滑和抗磨耗性能，在交通量大、行驶车速高的路段更应如此。
4〕筛除超规格粒径的颗粒如矿猜中含有粒径超过封层厚度的大颗粒，在稀浆混合料摊铺时，由于受稀浆封层摊铺机橡胶刮板的阻挡，将大颗粒储蓄积累在摊铺箱橡胶刮板的前方，大颗粒随摊铺箱前进时就会在铺好的稀浆封层上划出纵向条痕。
乳化沥青稀浆混合猜中起粘结作用的是所用乳化沥青中的沥青材料，因此乳化沥青中的沥青应符合道路石油沥青尺度。
作为用于微表处的的乳化沥青，还要满足级配矿料的拌和要求，使得稀浆混合料在拌和和摊铺过程中保持均匀、不破乳、不离析的良好流动状态。
阳离子慢、中、快裂和阴离子慢、中裂乳化沥青均能作为稀浆封层的结合料。
由于阳离子乳化沥青对酸碱性石料均有良好的粘附性，因此对矿料的选择范围也较广。
微表处
大浏高速
国际平整度指数IRI
同样分为ABCD四个等级。当IRI大于6.6m／ km时，路面平整度较差，一般应进行中修或大修 。在路面处于优秀和良好状态时，可以进行预防 性养护；当处于良好时可以采取薄（超薄）（超 薄冷拌封层5mm—10mm，如：稀浆封层、微标 处、开普封层等）层罩面，改善路面的平整度。
大浏高速
沥青路面预防性养护措施按照厚度及其功能可分为以下五 类：雾封层（0mm）、石屑封层（0-5mm）、超薄冷拌封 层（5mm-10mm，如：微表处、稀浆封层、开普封层等）、 薄层及超薄层热拌沥青砼罩面（10mm-40mm，如：密级
配热拌沥青混合料、OGFC开级配磨耗层、多空隙路面、SMA、 NovaChip超薄粘结磨耗层、UTAC等）、封缝等。
大浏高速
大浏高速
预防性养护措施触发指标
PCI（路面状况指数） 路面状况指数已在我国长期的、广泛的应用，检测手 段和评价方法较成熟，它综合反映路面的损坏类型、严重 程度和损害密度，被认为是有效的路面损害综合指标。 根据《城市道路养护技术规范CJJ36-2006》，路面 的PCI分为四个等级：A优秀≧85、B良好[70,85﹚、C合 格[60,70﹚、D不合格﹤60。 当PCI≥68时，可使用雾封层措施，当PCI在68附近 时，不推荐使用雾封层，应该采用其他有一定厚度的预防 性养护措施：微表处0.5cm—1cm
微表处及其适用条件与范围-精品文档资料
微表处及其适用条件与范围随着我国公路建设的快速发展, 已建成通车的高速公路大量进入养护维修期。
微表处以其修复道路车辙及其他多种路面病害优良的使用性能和显著的社会经济效益, 已逐渐成为我国高等级公路预防性养护的主要技术。
其自2000 年该技术进入我国以来已经在许多省份的高速公路养护工程中得到了应用, 表现出了良好的使用效果。
1微表处概述1.1 微表处概念我国微表处和稀浆封层技术指南中将微表处定义为: 微表处(Micro-surfacing) 是采用专用机械设备将聚合物改性乳化沥青、粗细集料、填料、水和添加剂等按照设计配比拌和成稀浆混合料摊铺到原路面上, 并很快开放交通的具有高抗滑和耐久性的薄层。
1.2微表处名称的由来稀浆封层技术大约于1930年德国发明,二十世纪60 年代在欧洲得到推广而发展起来。
70 年代改性乳化沥青使传统的石油沥青在性能上有了很大的提高, 稀浆封层技术由于采用改性乳化沥青做粘结料,使封层的厚度和性能得到很大的提升, 加之对封层混合料的原材料质量,配比提出更严格的要求, 对封层机也作了较大的改进。
于是, 在国外报导中出现了“ Micro - Surfacing ” 英文词组。
一些外国企业来中国推销和交流时,Micro-Sur-fac-ing 被译成“微表处”，从原材料构成，拌和施工工艺及铺层结构特点来看, 它不属表处技术而是属于稀浆封层技术范畴, 将其译为“改性乳化沥青稀浆封层” （简称改性稀浆封层）应该更为妥当。
1.3微表处与普通稀浆封层的异同1）微表处是由稀浆封层技术发展而来, 他们之间密切相关有着许多共同之处。
改性稀浆封层属于稀浆封层的范畴, 只不过微表处的前身是普通稀浆封层, 是稀浆封层的高级阶段, 是乳化沥青稀浆罩面的最高级形式。
2）普通稀浆封层采用乳化沥青, 而微表处采用聚合物改性乳化沥青, 采用百分之百的人工破碎集料, 新的添加剂, 配比更精细, 搅拌采用双轴搅拌器, 混合更加充分, 得到的封层效果更好。
微表处和稀浆封层技术
微表处和稀浆封层技术一、微表处技术的概述微表处技术是一种用于处理和修复微观尺度表面缺陷的技术。
它可以通过填补微小的凹槽和损伤，使表面变得更加平整和光滑。
微表处技术广泛应用于各种领域，包括电子、光学、材料科学等。
二、微表处技术的原理微表处技术的原理基于表面张力和流体动力学。
当液体进入微小的凹槽或损伤时，表面张力会使液体填充凹槽并形成一个平坦的表面。
同时，流体动力学作用会将液体推入凹槽的底部，进一步填补缺陷。
三、微表处技术的应用3.1 电子领域在电子领域，微表处技术可以用于修复半导体芯片表面的缺陷。
微表处技术可以填补芯片表面的微小凹槽，提高芯片的可靠性和性能。
3.2 光学领域在光学领域，微表处技术可以用于修复光学元件的表面缺陷。
光学元件的表面缺陷会影响光的传播和反射，使用微表处技术可以提高光学元件的效率和质量。
3.3 材料科学领域在材料科学领域，微表处技术可以用于修复材料表面的微小缺陷。
这些缺陷可能会导致材料的强度和耐久性下降，使用微表处技术可以提高材料的性能和寿命。
四、稀浆封层技术的概述稀浆封层技术是一种用于表面保护和修复的技术。
它通过在表面形成一层稀浆来提高材料的耐久性和抗腐蚀性能。
稀浆封层技术广泛应用于建筑、航空航天等领域。
五、稀浆封层技术的原理稀浆封层技术的原理基于稀浆材料的填充和固化过程。
稀浆材料可以填充材料表面的微小孔隙和缺陷，形成一层坚固的保护层。
同时，稀浆材料的固化过程可以使保护层具有良好的耐久性和抗腐蚀性能。
六、稀浆封层技术的应用6.1 建筑领域在建筑领域，稀浆封层技术可以用于保护建筑物的外墙和屋顶。
稀浆封层可以防止水分渗透和物理损害，提高建筑物的耐久性和外观。
6.2 航空航天领域在航空航天领域，稀浆封层技术可以用于保护飞机和火箭的表面。
稀浆封层可以提供热防护和抗氧化性能，保护飞行器免受高温和大气环境的损害。
6.3 汽车领域在汽车领域，稀浆封层技术可以用于保护汽车的车身和引擎部件。
微表处技术在公路养护中的应用
微表处技术在公路养护中的应用【摘要】微表处技术是一种高效的公路养护技术，通过微观的表面处理，能够有效延长公路使用寿命并提高行车安全。
本文首先介绍了微表处技术的定义与原理，接着分析了其在公路养护中的优势，包括成本低、效果显著等。
随后列举了几个微表处技术在公路养护中的具体应用案例，阐述了其对公路养护的积极影响。
探讨了微表处技术未来的发展趋势，同时强调了其在公路养护中的重要性和潜在的发展前景。
通过本文的分析，读者将更深入地了解微表处技术在公路养护中的应用及其重要性，为公路养护工作提供理论支持和实践指导。
【关键词】微表处技术、公路养护、优势、应用案例、影响、未来发展趋势、重要性、发展前景1. 引言1.1 微表处技术在公路养护中的应用微表处技术在公路养护中的应用是一种新兴的养护技术，通过在公路表层进行微小修补和处理，以延长公路的使用寿命，提高道路的耐久性和安全性。
微表处技术是在公路养护中较为先进和高效的技术之一，得到了广泛的应用和认可。
微表处技术在公路养护中的应用具有重要的意义和价值，不仅可以提高公路养护的效率和质量，还可以降低养护成本，改善道路环境，提升道路的安全性和舒适性。
随着技术的不断发展和完善，相信微表处技术在公路养护中的应用将会得到进一步推广和应用，为公路网络的建设和维护贡献更多的力量。
2. 正文2.1 微表处技术的定义与原理微表处技术是一种应用于公路养护领域的先进技术，其原理主要是通过微型过程来修复路面表面的破损和损坏，以延长路面的使用寿命和提高行车安全性。
其主要原理包括以下几个方面：1.微表处技术采用高科技材料，如聚合物修补剂、高分子纤维等，通过特殊的施工工艺将这些材料喷射或喷涂到路面损坏部位，形成一层坚固的修复层。
这样可以有效修复路面裂缝、坑洼等问题，提高路面的整体性能和承载能力。
2.微表处技术还可以利用激光、红外线等先进技术对路面进行检测和分析，快速准确地确定路面的损坏程度和位置，为修复工作提供科学依据。
微表处
微表处施工前的准备
路面的准备
用合适的填封料对裂缝进行填补 基层的补强 铣剥路面划线等塑料性质的路面标志，并对路面 进行清理 喷洒粘层油（如有必要）
微表处施工前的准备
设备的准备
对设备进行必要的清理及维护 对设备进行标定，按照施工报告的油石比设定油 门和料门的开度
微表处施工前的准备
微表处的施工对于天气是有要求的
微表处的起源
15%
法国乳化沥青产量 1,100,000 MT/year
(120 个工厂 个工厂)
55%
23% 7%
粘层 冷拌 微表及稀浆封层 表面处治
微表处的概述
微表处和稀浆封层的不同
微表处和稀浆封层的不同
聚合物改性稀浆封层 优于稀将封层 --- 成型速度更快 --- 使用更持久,适用范围更广泛 --- 节省25-40%的粘结料
空气或路面温度大于10℃，而且是在不断上升的 阶段 2-4小时内不得有雨 24小时内没有霜冻
微表处施工前的准备
微表处施工前的准备
微表处施工前的准备
微表处的施工
采用微表处施工的优势
填补车辙，修复路面形变 改善路面纹理 快速凝结-快速开放交通 冷施工 具有竞争性的性价比优势 适用于各种路面 将近30年的应用证明了其可靠的性能
总结
对微表处的总体印象
抵抗车辙的能力 抵抗刹车 提高路面摩擦力 抵抗反射裂缝 解决路面泛光 作为应力夹层 非常好 很好 好 没有作用 好 好
总结
微表处的成功因素
微表处的成功因素
初始设计构思
---对现存路面状况进行精心的评估
混合料设计
---确定混合料的相容性
混合料的设计方法
---确定使用正确的混合料设计方法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速公路微表处施工
1. 材料准备及混合料试验
1.1石料
微表处细集料为当地优质玄武岩，规格0-3cm；微表处粗集料为临城产玄武岩，规格3-5cm，5-8cm；混合料砂当量大于65%。
混合料级配符合MS-3型标准，见下表:
1.3水泥、盐酸等材料在当地采购，符合生产要求。
1.4混合料配合比试验
根据相关规范要求，两层稀浆混合料的各项指标满足下表要求
2
2.1设置安全作业区
按照高速公路安全施工规范放置安全标志后，安排专门安全员指挥过往车辆，在安全区内进行施工。
根据施工情况，采用半幅施工半幅通行，当天施工当天放行。
2.2路面预处理
路面上的灰尘及杂物用强力吹风机一并清理干净，特别是油污也必须处理，必要时用水冲洗，以保证干净的路面便于粘结。
2.3摊铺微表处
2.3.1微表处混合料配合比为：石料:乳液:填料:外加水=100:10:1.8:7.5
2.3.2施工除按常规微表处摊铺外，特别应注意的是平整度和表观情况，纵向接缝是关键环节。
2.3.3摊铺
（1）微表处应按下列程序施工：
a.施划导线，以保证摊铺车顺直行驶。
有路缘石、车道线等作为参照物的，可不施划导线。
b.摊铺车摊铺稀浆混合料；
c.手工修复局部施工缺陷；
d.初期养护；
e.开放交通。
（2）根据施工路段的路幅宽度，调整摊铺槽宽度，应尽量减少纵向接缝数量，在可能的情况下，宜使纵接缝位于车道线附近。
（3）将符合要求的各种材料装入摊铺车内。
（4）将装好料的摊铺车开至施工起点，对准控制线，放下摊铺槽，调整摊铺槽使其周边与原路面贴紧。
（5）按生产配合比和现场矿料含水量情况，依次或同时按配比输出矿料、填料、水、添加剂和乳液，进行拌合。
（6）拌好的混合料流入摊铺槽并分布于摊铺槽适量时，开动摊铺车匀速前进，需要时可打开摊铺车下边的喷水管，喷水湿润路面。
（7）摊铺速度以保持混合料摊铺量与搅拌量基本一致。
微表处施工时保持摊铺槽中混合料的体积为摊铺槽容积的1/2左右。
（8）混合料摊铺后的局部缺陷，应及时使用橡胶耙等工具进行人工找平。
找平的重点事：个别超粒径粗集料产生的纵向刮痕，横、纵向接缝等。
（9）当摊铺车内任何一种材料快用完时，应立即关闭所输送材料的控制开关，让搅拌器中的混合料搅拌完，并送如摊铺槽摊铺完后，摊铺车停止前进，提起摊铺槽，将摊铺车移出摊铺点，清洗摊铺
槽。
施工中不得随意抛掷废弃物。
（10）当改性乳化沥青蒸发残留物含量和矿料含水量发生变化时，必须调整摊铺车的设定，确认材料配比符合设计配比后才可继续施工。
3 交工验收
施工30天后，进行交工验收。
检测各项指标如下
注意事项
①微表处必须使用专用的摊铺机进行摊铺。
②微表处必须采用改性乳化沥青。
③微表处应选择坚硬、粗糙、耐磨、洁净的集料。
④微表处的混合料中改性乳化沥青的用量应通过配合比设计确定。
⑤微表处施工前应彻底清除新浇筑桥面铺装防水混凝土表面杂物。
若混凝土表面过于光滑，需进行拉毛
处理。
⑥微表处两幅纵缝搭连的宽度不超过80mm，横向连缝宜做成对连缝。
⑦微表处铺装后的表面不得有超粒径料施拉的严重划痕，横向接缝和纵向接缝处不得出现余料堆积或缺
料现象，有3m直尺测量接缝处的不平整度不得大于6mm。
不得有横向波浪和深度超过6mm的纵向条纹。
经养生和稳定的微表处，在行车作用应不飞散且完全密水。
