不同方式解调下FSK、PSK、DPSK的误码率比较
2PSK与2DPSK系统性能分析
2PSK与2DPSK系统性能分析2PSK和2DPSK都是数字调制技术中的一种调制方式。
它们分别是二进制相移键控（2-phase shift keying，2PSK）和二进制差分相移键控（2-differential phase shift keying，2DPSK）。
2PSK是一种基本的调制方式，它将每个比特映射到一个相移角度。
具体地说，1比特映射到0°的相位偏移，0比特映射到180°的相位偏移。
因此，在2PSK中，相位谱只有两个离散的相位值。
2DPSK是在2PSK的基础上引入了相邻符号的相对相位差（differential phase），而不是绝对相位值。
具体来说，在2DPSK中，1比特时，相对相位差为0°，0比特时，相对相位差为180°。
因此，2DPSK相位谱仍然只有两个离散的相位差。
两种调制方式的性能分析主要集中在误码率（bit error rate, BER）和功率效率上。
首先从误码率角度考虑，2PSK和2DPSK的误码率性能较为接近，都可以通过调制解调器的性能指标进行测量和分析。
2PSK的误码率与信噪比（signal-to-noise ratio, SNR）有关。
通常误码率与SNR之间存在一个近似线性的关系，即误码率与SNR的负幂函数呈指数关系。
而2DPSK由于相对相位差的引入，在非理想时钟同步条件下的误码率性能相对较好。
它相对于2PSK能够提供更好的抗多径传播和同步偏差的能力，从而降低误码率。
其次从功率效率角度考虑，2PSK和2DPSK相对于传统的振幅调制技术来说，都具有更高的功率效率。
因为它们只使用两个离散的相位值来表示信息，相位是连续的，而振幅值是固定的。
相对于振幅调制技术，二进制相位调制技术能够更有效地利用信道带宽，提高信息传输速率。
而2DPSK相对于2PSK来说，实际上是在相邻符号间引入了相对相位差，进一步提高了功率效率。
总的来说，2PSK和2DPSK是两种在数字通信中常用的调制方式。
非相干解调相干解调误比特率
2 （ 1 P） e Pe
2Q( 2 ) 1 Q( 2 )
1 P P 2 P 3 1 e e e 1 误码较小时，码变换法解调的误码率大约相 当于码变换输入端相对码序列误码率的2倍
• 信道错码对码变换输出的影响
发送绝对码 发送相对码 无错：接收相对码 绝对码 错1 ：接收相对码 绝对码 错2 ：接收相对码 绝对码 错5 ：接收相对码 绝对码 0 0 1 0 0 0 0 1 1 0 0 1 1 0 1 0 0 0 1 0× 0 1 1× 0 0 1 0× 0 1 1× 0 0 1 0× 0 1 1× 1 0 0 1 0 0× 1× 1 1× 1 1 1 1 1 1 1 1 0× 0× 1 0 1 1 0 1 0 1 0 0× 0 1 0 0 1 0 1 0 1 1× 1 1 1 1 1 1 1 1 1 1
2
1I
n2 I ) 2 ( n1Q n2Q )2
包络符合莱斯分布 包络符合瑞利分布
R1 ( 2 A n1 I n2 I ) 2 ( n1Q n2Q ) 2 R2 ( n1 I n2 I ) 2 ( n1Q n2Q ) 2
DPSK 差分解调的误比特率
– 2PSK、2ASK>2FSK
• 对信道的适应能力
– 2FSK>2PSK>2ASK
数字通信的位同步系统
数字通信的位同步系统
• 插入含有位同步信息的导频
– 直接插入导频 – 信号包络按位同步变化
• 直接提取位同步信号
– 滤波法 – 波形变换法 – 锁相法
• 数字锁相环的基本原理 • 位同步误差对系统性能的影响 • 群同步与网同步*
《数字通信电子教案》第六章数字信号的频带传输技术习题及答案
第六章数字信号的频带传输技术习题6-l已知二进制数字序列10011010，设：载频为码元速率的2倍(对于2FSK来说，f 2＝2 f 1，)；请画出以上情况的2ASK、2FSK和2PSK、2DPSK波形：解：载频为码元速率的2倍(对于2FSK来说，f2＝2 f1，)1010已知二进制数字序列10016-2 已知数字信息{a n }=1011010，设：(1)码元速率为1200Baud，载波频率为1200Hz；(2)码元速率为1200Baud，载波频率为1800Hz。
分别画出上述两种情况的2PSK、2DPSK及相对码{b n}的波形(假定起始参考码元为1)。
解：(1)码元速率为1200Baud，载波频率为1200Hz；则载频与码元速率相等。
178179解、(2)码元速率为1200Baud ，载波频率为1800Hz 。
载频与码元速率为1：1.56-3 设某2FSK 调制系统的码元传输速率为1000Baud ，已调信号的载频为1000Hz 和2000Hz ．(1)若发送数字信息为101011，试画出相应的2FSK 信号波形；(2)试讨论这时的2FSK 信号应选择怎样的解调器解调?(3)若发送数字信息是等概率的，试画出它的功率谱密度草图。
解：(1) 若发送数字信息为101011，试画出相应的2FSK 信号波形；180解 (2)试讨论这时的2FSK 信号应选择怎样的解调器解调?答 ：选择相干解调和非相干解调器解调均可。
解 (3)若发送数字信息是等概率的，试画出它的功率谱密度草图。
6-4 设传码率为200Baud ，若是采用八进制ASK 系统，求系统的带宽和信息速率？若是采用二进制ASK 系统，其带宽和信息速率又为多少?解 ：已知八进制ASK 系统传码率Baud R B 200=,系统的带宽:：Hz R B B B 200==, 信息速率： s bit R R B b /60032008log 2=⨯=⨯=二进制ASK 系统：系统的带宽:：Hz R B B B 200==，信息速率： s bit R R B b /20012002log 2=⨯=⨯=6-5 传码率为200Baud ，试比较8ASK 、8FSK 、8PSK 系统的带宽、信息速率及频带利用率。
樊昌信《通信原理》(第7版)配套题库【章节题库7-9章】【圣才出品】
【答案】2Pe（1－Pe） 【解析】码反变换器的功能是将相对码变为绝对码。只有当码反变换器的两个相邻输入 码元中，有一个且仅有一个码元出错时，其输出码元才会出错。设码反变换器输入信号的误 码率是 Pe，则两个码元中前面码元出错且后面码元不错的概率是 Pe（1－Pe），后面码元出 错而前面码元不错的概率也是 Pe（1－Pe）。所以，输出码元发生错码的误码率为 2Pe（1－ Pe）。
7．先将矩形基带信号采用滚降系数为 0.5 的滚降滤波器滤波，然后采用 8PSK 调制方
式实现无码间干扰传输。若传输速率为 30kb／s，需要占用的信道带宽为______。
【答案】15kHz
【解析】对滚降系数α＝0.5，8PSK 无码间干扰传输，传输速率为 30kb／s 的信号，
其需要占用的信道带宽为 B = (1+a )Rb = (1+ 0.5)30 = 15kHz 。
2ASK
在相干解调下的误码率为
Pe
=
1 2
骣
erfc
琪 琪
桫
r 4
；
( ) 2PSK
在相干解调下的误码率为
Pe
=
1 2
erfc
r；
2FSK
在相干解调下误码率为
Pe
=
1 2
骣
erfc
琪 琪
桫
r 2
；
故采用相干解调方式时，抗加性高斯白噪声性能从优到劣的排列顺序是：2PSK、
2DPSK、2FSK、2ASK。
2．相同传码率条件下，下面四种方式中，（ ）的频带利用率最低。
PSK(DPSK)调制与解调
实验题目——PSK （DPSK)调制与解调一、实验目的1、掌握绝对码、相对码的概念以及它们之间的变换关系和变换方法。
2、掌握产生PSK （DPSK ）信号的方法.3、掌握PSK （DPSK ）信号的频谱特性。
二、实验内容1、观察绝对码和相对码的波形。
2、观察PSK(DPSK)信号波形。
3、观察PSK （DPSK)信号频谱。
4、观察PSK(DPSK ）相干解调器各点波形。
三、实验仪器1、信号源模块2、数字调制模块3、数字解调模块4、20M 双踪示波器5、导线若干四、实验原理1、2PSK(2DPSK)调制原理2PSK 信号是用载波相位的变化表征被传输信息状态的，通常规定0相位载波和π相位载波分别代表传1和传0，其时域波形示意图如图所示。
2PSK 信号是用载波的不同相位直接去表示相应的数字信号而得出的，在这种绝对移相的方式中，由于发送端是以某一个相位作为基准的,因而在接收系统也必须有这样一个固定基准相位作参考。
如果这个参考相位发生变化，则恢复的数字信息就会与发送的数字信息完全相反,从而造成错误的恢复.这种现象常称为2PSK 的“倒π"现象,因此，实际中一般不采用2PSK 方式，而采用差分移相(2DPSK ）方式。
2DPSK 方式即是利用前后相邻码元的相对载波相位值去表示数字信息的一种方式。
如图为对同一组二进制信号调制后的2PSK 与2DPSK 波形.0 0 0 1 0 1 1 1 0 0 0 1 1 1 0 0 1数字信息（绝对码）PSK 波形DPSK 波形相对码从图中可以看出，2DPSK信号波形与2PSK的不同。
2DPSK波形的同一相位并不对应相同的数字信息符号，而前后码元相对相位的差才唯一决定信息符号。
这说明,解调2DPSK 信号时并不依赖于某一固定的载波相位参考值.只要前后码元的相对相位关系不破坏，则鉴别这个关系就可以正确恢复数字信息，这就避免了2PSK方式中的“倒π”现象发生。
同时我们也可以看到，单纯从波形上看，2PSK与2DPSK信号是无法分辨的.这说明，一方面，只有已知移相键控方式是绝对的还是相对的，才能正确判定原信息；另一方面，相对移相信号可以看成是把数字信息序列（绝对码）变换成相对码，然后再根据相对码进行绝对移相而形成。

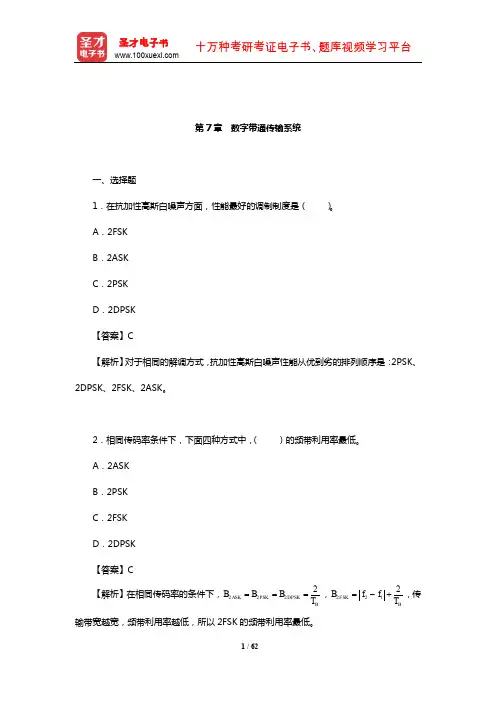

樊昌信《通信原理》(第7版)章节题库(数字带通传输系统)【圣才出品】
第7章 数字带通传输系统一、选择题1．在抗加性高斯白噪声方面，性能最好的调制制度是（ ）。
A ．2FSK B ．2ASK C ．2PSK D ．2DPSK 【答案】C【解析】对于相同的解调方式，抗加性高斯白噪声性能从优到劣的排列顺序是：2PSK 、2DPSK 、2FSK 、2ASK 。
2．相同传码率条件下，下面四种方式中，（ ）的频带利用率最低。
A ．2ASK B ．2PSK C ．2FSK D ．2DPSK 【答案】C【解析】在相同传码率的条件下，2222ASK PSK DPSK B B B B T ===，2212FSK BB f f T =-+，传输带宽越宽，频带利用率越低，所以2FSK 的频带利用率最低。
3．在数字调制系统中，采用8PSK 调制方式传输，无码间干扰时能达到的最高频带利用率是（ ）。
A ．1Baud ／HzB ．2Baud ／HzC ．3Baud ／HzD ．4Baud ／Hz 【答案】A【解析】对所有的调制信号，最大频带利用率均为ηB ＝1Baud/Hz 。
二、填空题1．2DPSK 、2ASK 、2PSK 和2FSK 采用相干解调时，抗信道加性高斯白噪声性能的优劣顺序为______。
【答案】2PSK 、2DPSK 、2FSK 、2ASK【解析】数字调制系统的抗噪声性能通过系统在信道噪声干扰下的总误码率表征。
2DPSK 在相干解调下的误码率为e P erfc=；2ASK 在相干解调下的误码率为12e P erfc =；2PSK 在相干解调下的误码率为12e P erfc =；2FSK 在相干解调下误码率为12e P erfc =； 故采用相干解调方式时，抗加性高斯白噪声性能从优到劣的排列顺序是：2PSK 、2DPSK 、2FSK 、2ASK 。
2．BPSK 采用相干解调时可能出现“反向工作”现象的原因是______；解决方案是______。
【答案】接收端提供的本地载波有180o 相位模糊；采用2DPSK【解析】在2PSK 信号的载波恢复过程中存在着180°的相位模糊，称为2PSK 方式的“倒π”现象或“反相工作”。
不同方式解调下FSK、PSK、DPSK的误码率比较
摘要一般来说，数字解调与模拟调制的基本原理相同，但是数字信号有离散取值的特点。
因此数字调制技术有两种方法：1 利用模拟调制的方法去实现数字式调制，即数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理；2 利用数字信号的离散取值特点通过开关键控载波，从而实现数字调制。
这种方法通常称为键控法，比如对载波的振幅，频率和相位进行键控，便可获得振幅键控（Ampolitude shift keying, ASK）、频移键控（Frequency shift keying,FSK）、和相移键控（Phase shift keying，PSK）三种基本的数字调制方式。
这次为期一周的通信传输课程设计的实习,就是通过MATLAB编程仿真,来更好的理解FSK、PSK、DPSK的调制和解调过程。
在这次的实习中，主要是应用MATLAB进行编程仿真并显示结果。
仿真的是FSK的相干、非相干和过零解调，PSK的相干解调及DPSK的相干和差分解调。
并比较相同调制后的信号不同的解调方式和不同调制后的信号相同的解调方式。
关键字：频移键控，相移键控，误码率，信噪比ABSTRACTGenerally speaking, digital demodulation and analog modulation of the basic principles of the same, but the digital signal has the characteristics of discrete values. Therefore, digital modulation techniques, there are two methods: one using analog modulation methods to achieve digital modulation, digital modulation that is seen as a special case of analog modulation to digital baseband signal as an analog signal a special case; 2 using digital signal characteristics of discrete values by keying switch carrier in order to achieve digital modulation. This method is usually referred to as keying method, such as the right carrier amplitude, frequency and the phase shift keying, can receive amplitude shift keying (Ampolitude shift keying, ASK), frequency shift keying (Frequency shift keying, FSK), and the phase shift keying (Phase shift keying, PSK) digital modulation of three basic ways. The week-long internship curriculum design communication transmission is through MATLAB simulation program, to a better understanding of FSK, PSK, DPSK modulation and demodulation process. In this attachment, the main is the application programming MATLAB simulation and displays the results. Simulation is the FSK coherent, non-coherent and zero-crossing demodulation, PSK and DPSK coherentdemodulation of coherent and differential demodulation. And compare the same modulated signal demodulation in different ways and different modulated signal demodulation the same way.Keywords: Frequency shift keying, phase shift keying, the bit error rate, signal to noise ratio目录摘要 (2)ABSTRACT (3)绪论 (5)第一章 FSK (6)1.FSK产生原理2.FSK信号的解调3.FSK相关仿真第二章 PSK (8)1.PSK产生原理2.PSK信号的与解调3.PSK相关仿真第三章 DPSK (10)1.DPSK产生的原理2.DPSK信号的解调3.DPSK相关仿真第四章 FSK、PSK、DPSK误码率的比较 (12)第五章结论和心得体会 (15)参考文献 (16)附录 (17)绪论数字信号的传输方式分为基带传输和带通传输.然而,实际中的大多数信号(如无线信道)因具有带通特征而不能直接传送基带信号,然而用数字基带信号往往具有丰富的低频分量.为了使数字信号在通信中传输,必须用数字基带信号对载波进行调制,以使信号与信道当然特征相匹配.这种用数字基带信号控制载波,把数字基带信号转变为数字带通信号(已调制号)的过程为数字调制(digital modulation).在接收端通过解调器把带通信号还原成数字基带信号的过程称为数字解调（digital demodulation ）.通常把包括调制和人解调过程的数字传输系统叫做数字带通传输系统。
通信原理实验报告三主要数字调制系统的抗误码性能的仿真比较
实验三主要数字调制系统的抗误码性能的仿真比较一、实验目的1.熟悉2ASK、2FSK、2PSK、2DPSK等各种调制方式；2.学会对2ASK、2FSK、2PSK、2DPSK等相应的主要解调方式下（分相干与非相干）的误码率进行统计；3.学会分析误码率与信噪比间的关系。
二、实验内容设定噪声为高斯白噪声, 对2ASK、2FSK、2PSK、2DPSK等各种调制方式及相应的主要解调方式下（分相干与非相干）的误码率进行统计, 并与理论值进行比较, 以图形方式表示误码率与信噪比间的关系。
三、实验原理2ASK: 有两种解调方法: 非相干解调（包络检波法）和相干解调（同步检测法）。
其中包络检波法不需相干载波, 利用e0(t)波形振幅变化表示信息的特点, 取出其包络, 经抽样判决即可恢复数码。
相干解调需要与相干载波相乘。
2FSK: 常用的解调方法: 非相干解调（包络检波法）；相干解调；鉴频法；过零检测法及差分检波法。
将2FSK信号分解为上下两路2ASK信号分别进行解调。
其中的抽样判决是直接比较两路信号抽样值的大小, 可以不专门设置门限。
判决规则应与调制规则相呼应。
例如,若调制时规定“1”-》载频f1, 则接收时应规定: 上支路样值>下支路样值判为1, 反之则判为0.2PSK: 该方式中载波的相位随调制信号“1”或“0”而改变, 通常用相位0°或180°来分别表示“1”或“0”。
2PSK信号是以一个固定初相的未调载波为参考的。
解调时必须有与此同频同相的同步载波。
而2PSK信号是抑制载波的双边带信号, 不存在载频分量, 因而无法从已调信号中直接用滤波法提取本地载波。
只有采用非线性变换, 才能产生新的频率分量。
2DPSK: 由于2DPSK信号对绝对码{an}来说是相对移相信号, 对相对码{bn}来说是绝对移相信号。
因此, 只需在2PSK调制器前加一个差分编码器即可产生2DPSK信号。
解调：1、极性比较法（码变换法）（相干解调）, 此法即是2PSK解调加差分移码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不同方式解调下FSK、PSK、DPSK的误码率比较摘要一般来说，数字解调与模拟调制的基本原理相同，但是数字信号有离散取值的特点。
因此数字调制技术有两种方法：1 利用模拟调制的方法去实现数字式调制，即数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理；2 利用数字信号的离散取值特点通过开关键控载波，从而实现数字调制。
这种方法通常称为键控法，比如对载波的振幅，频率和相位进行键控，便可获得振幅键控、频移键控、和相移键控三种基本的数字调制方式。
这次为期一周的通信传输课程设计的实习,就是通过MATLAB编程仿真,来更好的理解FSK、PSK、DPSK的调制和解调过程。
在这次的实习中，主要是应用MATLAB 进行编程仿真并显示结果。
仿真的是FSK的相干、非相干和过零解调，PSK 的相干解调及DPSK的相干和差分解调。
并比较相同调制后的信号不同的解调方式和不同调制后的信号相同的解调方式。
关键字：频移键控，相移键控，误码率，信噪比ABSTRACT Generally speaking, digital demodulation and analog modulation of the basic principles of the same, but the digital signal has the characteristics of discrete values. Therefore, digital modulation techniques, there are two methods: one using analog modulation methods to achieve digital modulation, digital modulation that is seen as a special case of analog modulation to digital baseband signal as an analog signal a special case; 2 using digital signal characteristics of discrete values by keying switch carrier in order to achieve digital modulation. This method is usually referred to as keying method, such as theright carrier amplitude, frequency and the phase shift keying, can receive amplitude shift keying (Ampolitude shift keying, ASK), frequency shift keying (Frequency shift keying, FSK), and the phase shift keying (Phase shift keying, PSK) digital modulation of three basic ways. The week-long internship curriculum design communication transmission is through MATLAB simulation program, to a better understanding of FSK, PSK, DPSK modulation and demodulation process. In this attachment, the main is the application programming MATLAB simulation and displays the results. Simulation is the FSK coherent, non-coherent and zero-crossing demodulation, PSK and DPSK coherent 2 demodulation of coherent and differential demodulation. And compare the same modulated signal demodulation in different ways and different modulated signal demodulation the same way.Keywords: Frequency shift keying, phase shift keying, the bit error rate, signal to noise ratio 3 目录摘要 (2)ABSTRACT………………………………………………………………3 绪论……………………………………………………………………….5 第一章FSK……………………………………………………………….6 产生原理信号的解调相关仿真第二章PSK……………………………………………………………….8 产生原理信号的与解调相关仿真第三章DPSK………………………………………………………………10 产生的原理信号的解调相关仿真第四章FSK、PSK、DPSK误码率的比较…………………………………12 第五章结论和心得体会 (15)2FSK信号的产生方法主要有两种。
一种可以采用模拟调频电路来实现；另一种可以采用键控法来实现，即在二进制基带矩形脉冲序列的控制下通过开关电路对两个不同的独立频率源进行选通，使其在每一个码元Ts 期间输出f1或f2两个载波之一。
这两种方法产生2FSK信号的差异在于：有调频法产生的2FSK信号在相邻码元之间的相位是连续变化的，而键控法产生的2FSK信号，是电子开关在两个独立的频率源之间转换形成，故相邻码元之间的相位不一定连续。
信号的解调2FSK信号的常用解调方法是采用如同所示的非相干解调、相干解调和过零检测法。
相干解调和非相干解调的原理是：将2FSK信号分解为上下两路2ASK信号分别进行解调，然后进行抽样判决。
这里的抽样判决时直接比较两路信号抽样值的大小，可以不设置专门的门限。
判决规则应与调制规则相呼应，调制时若规定“1”符号对应载波频率f1，则接收时上支路的样值较大，应判为“1”；反之，判为“0”。
带通滤波器ω1 包络检波抽样判决器带通滤波器ω2 包络检波非相干解调带通滤波器ω1 相乘器相乘器相干解调整流过零检测法低通滤波器抽样判决器低通滤波器带通滤波器ω2 限幅微分脉冲展宽低通过零检测的原理基于2FSK信号的过零点数随不同频率而异，通过过零点数目的多少，从而区分两个不同频率的信号码元。
如上图中，2FSK信号经过限幅、微分、6 整流后形成与频率变化相对应的尖脉冲序列，这些尖脉冲的密集程度反映了信号的频率高低，尖脉冲的个数就是信号过零点的数。
把这些尖脉冲变换成较宽的矩形脉冲，以增大其直流分量，该直流分量的大小和信号频率的高低成正比。
然后经过低通滤波器取出此直流分量，这样就完成了频率—幅度转换，从而根据直流分量幅度上的区别还原出数字信号“1”和“0”。
相关仿真FSK的相干和非相干解调、FSK 的过零检测流程图如如所示FSK 的调制非相干解加入高斯白噪声相干调解噪声误码率统的调制FSK 加入高斯白噪声过零检测噪声误码率统计第二章PSK 产生原理相移键控是利用载波的相位变换来传递数字信息，而振幅和频率保持不变。
在2PSK中，通常用初始相位0和π分别表示二进制“1”和“0”。
因此，2PSK信号的时域表达式为：SBPSKt)=?e0 [?ang(t?nTs)]cos?ctnan不同于ASK、FSKan , P P ?1?+1 ??1,1?P??-11-P 7 ∴e0= Cosωct发“1”时－cosωt 发“0”时)一般为幅度是1、宽度为Tsc的矩形脉冲g(t)一般为幅度是1、宽度为Ts的矩形脉冲BPSK?cosSBPSK)cos??t?cos(?t??),?i?0、?(t)???(tt???cos(、cct??ic),?ii?0c=2PSK信号的调制原理如图所示①相乘法产生二进制双极NRZ 已调信号电平转换器×单极NRZAcos2πfct载波发生器②数字选相器载波发生器～0相选相开关倒相器?相K e0 S 信号的与解调2PSK信号的解调原理通常采用相干解调法，解调器原理如图所示。
带通滤波器相乘器低通滤波器抽样判决8 相干解调相关仿真PSK的相干解调流程图如图所示：PSK的调制加入高斯白噪声相干解调噪声误码率统计第三章DPSK 产生的原理在PSK信号中，相位变换是以未调载波的相位变换作为参考基准的。
相干解调时，于载波回复中相位有0，模糊性，导致解调过程中出现“反向工作”现在，恢复出的数字信号“1”，“0”倒置。
为克服此缺点，提出了2DPSK调制方式。
2DPSK是利用前后相邻码元的载波相对相位变换传递数字信息，又称相对相移键控。
假设△Ψ为当前码元与前一码元的载波相位，可定义一种数字信息与△Ψ之间的关系为：△Ψ＝0 表示数字信息“0”180 表示数值信息“1”数字信息与△Ψ之间的关系也可以相反定义。
于是可以将一组二进制数字信息与其对应的2DPSK信息的载波相位关系示例如下：二进制数字信息： 1 1 0 1 0 0 1 1 0 2DPSK信号相位：π 0 0πππ 0 ππ0ππ 0 0 0 π 0 0 也就是说，2DPSK 信号的相位并不直接代表基带信号，而前后码元相对相位的差才唯一决定信息符号。
2DPSK信号的产生方法：先对二进制数字基带信号进行差分编码，即转换为相对码，然后再根据相对码进行绝对调相，从而产生二进制差分相移键控。
差分码的编码规则：bn=bn-1 ?an 式中：?为模2加；bn-1为bn的前一码元，最初的bn-1可任意设定。
将产生的相对码进行绝对调相即产生二进制差分相移键二进制信息差分编码×2DPSK信号载波发生9 信号的解调其解调原理是：对2DPSK信号进行相干解调，恢复出相对码，在经码反变换变成绝对码，从而恢复出发送的二进制信息。
差分编码的逆过程称为差分译码,即：an= bn-1?bn DPSK信号的解调分方式为两种，一种为相干解调，一种为差分解调。
相干解调: 2DPSK带通滤波器相乘LPF 抽样判决反变换绝对码载波定时脉冲差分解调：用这种方法不需要专门的相干载波，只需有收到的2DPSK 信号延时一个码元间隔T，然后与2DPSK信号本身相乘。
相乘器起着相位比较的作用，相乘结果反映了前后码元的相位差，经低通滤波器后再进行抽样判决，即可直接恢复出原始数字信息。
