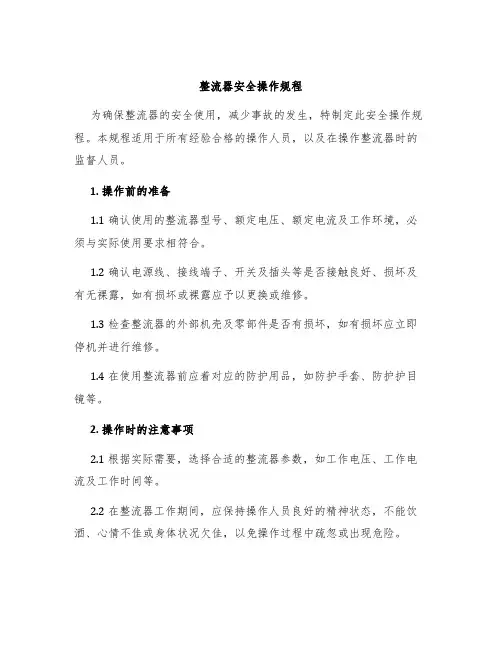

整流器安全操作规程
整流器安全操作规程为确保整流器的安全使用，减少事故的发生，特制定此安全操作规程。
本规程适用于所有经验合格的操作人员，以及在操作整流器时的监督人员。
1. 操作前的准备1.1 确认使用的整流器型号、额定电压、额定电流及工作环境，必须与实际使用要求相符合。
1.2 确认电源线、接线端子、开关及插头等是否接触良好、损坏及有无裸露，如有损坏或裸露应予以更换或维修。
1.3 检查整流器的外部机壳及零部件是否有损坏，如有损坏应立即停机并进行维修。
1.4 在使用整流器前应着对应的防护用品，如防护手套、防护护目镜等。
2. 操作时的注意事项2.1 根据实际需要，选择合适的整流器参数，如工作电压、工作电流及工作时间等。
2.2 在整流器工作期间，应保持操作人员良好的精神状态，不能饮酒、心情不佳或身体状况欠佳，以免操作过程中疏忽或出现危险。
2.3 使用整流器时，在工作区域周围应设置合适的防护区域，并保持干燥、清洁及通风良好。
禁止在操作区域内存放易燃、易爆、腐蚀性或有害气体的物品。
2.4 建议使用双人协同作业方式，其中一人进行操作，另一人进行观察、提示和帮助，以确保基本的安全操作。
2.5 在操作整流器时，严禁将任何物品放置在整流器上，尤其是金属物品。
2.6 当整流器出现任何异常情况时，如异响、异味、电压突然变高或变低等问题，应立即停机，检查整流器是否发生异常，如需要，及时进行修理。
2.7 在对整流器进行维修时，应符合国家相关的标准及操作规程。
维修过程中，请确保进行相应的安全措施，个人防护用品不可少。
2.8 当整流器停机后，应断开开关，拔下插头，并将机器清洁干净，以便下次使用。
3. 整流器在特定情况下的使用注意事项3.1 在使用多台整流器时，应根据实际需求进行合理的布置、连接及调整，以确保每台整流器的运行参数与需要相符合。
3.2 在需要长时间操作整流器时，应定期对整流器进行检查及维护，保持操作状态的正常，避免长时间工作导致发生问题。
整流器安全操作规程
整流器安全操作规程整流器（Rectifier）是一种将交流电转化为直流电的装置。
在日常生活和工业生产中，我们经常会用到整流器。
为了确保整流器的安全运行，任何使用整流器的人员都应当遵循以下操作规程：一、前期准备1.在使用整流器之前，应首先了解整流器的工作原理、技术参数和操作方法。
2.仔细阅读整流器的使用说明书，并按照说明书正确连接电源和负载。
3.检查整流器的电源线和电源插头是否完好无损，避免出现漏电、短路等安全隐患。
4.确保使用整流器的场所通风良好，避免因过热引发安全事故。
二、安全操作1.在使用整流器之前，不得穿戴带电的金属饰品，以免触电危险。
2.使用整流器时，操作人员应专注于工作，并严禁其他非相关人员进入工作区域。
3.必须将整流器置于干燥平整的地面上，并合理安装好接地线，以防止静电堆积和漏电。
4.在开启整流器之前，务必检查电源开关是否处于关闭状态，以免因突然通电引发危险。
5.使用整流器时，应按照负载的电流要求调整输出电流，并严禁超负荷操作，以免引发设备故障或火灾。
6.在整流器工作期间，操作人员严禁触摸整流器的导线和接口，以免触电或因误触引发危险。
7.如果整流器发生短路、漏电等故障，应立即切断电源开关，并通过专业人员进行维修与检测。
8.在使用整流器的过程中，应妥善保存好整流器和配件，防止丢失或遭受外界威胁。
9.使用整流器时，应时刻关注机器的工作状态和温度变化，一旦发现异常情况应立即停止使用，并进行检修。
10.使用整流器时，应定期对其进行保养和维护，清洁设备表面和内部零件，确保设备正常运行。
三、紧急处理1.如果在使用整流器过程中出现明火或冒烟现象，应立即切断电源开关，并使用灭火器扑灭明火。
2.一旦发现电源线或插头发生损坏或异常，应立即停止使用，并通知维修人员进行修复。
3.如果整流器因故障无法正常关闭电源，应立即通知相关维修人员进行处理。
4.在整流器工作过程中，如遇到人身伤害事故，应立即停止操作，进行急救处理，并及时报警和寻求医疗救助。

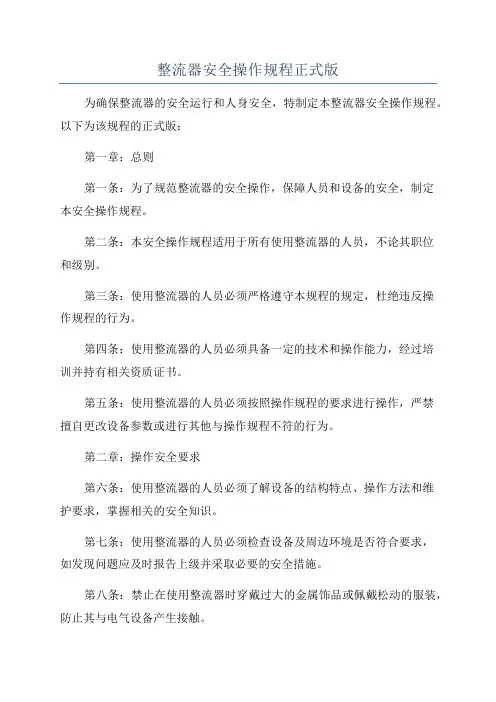

整流器安全操作规程正式版
整流器安全操作规程正式版为确保整流器的安全运行和人身安全，特制定本整流器安全操作规程。
以下为该规程的正式版：第一章：总则第一条：为了规范整流器的安全操作，保障人员和设备的安全，制定本安全操作规程。
第二条：本安全操作规程适用于所有使用整流器的人员，不论其职位和级别。
第三条：使用整流器的人员必须严格遵守本规程的规定，杜绝违反操作规程的行为。
第四条：使用整流器的人员必须具备一定的技术和操作能力，经过培训并持有相关资质证书。
第五条：使用整流器的人员必须按照操作规程的要求进行操作，严禁擅自更改设备参数或进行其他与操作规程不符的行为。
第二章：操作安全要求第六条：使用整流器的人员必须了解设备的结构特点、操作方法和维护要求，掌握相关的安全知识。
第七条：使用整流器的人员必须检查设备及周边环境是否符合要求，如发现问题应及时报告上级并采取必要的安全措施。
第八条：禁止在使用整流器时穿戴过大的金属饰品或佩戴松动的服装，防止其与电气设备产生接触。
第九条：使用整流器的人员必须佩戴与操作相适应的个人防护用具，如绝缘手套、绝缘鞋等。
第十条：使用整流器的人员必须熟悉设备故障处理方法和应急措施，确保能够及时稳妥地处理各类设备故障。
第三章：操作流程第十一条：使用整流器前，必须先检查设备的工作状态、电器参数等是否符合要求。
第十二条：操作整流器时，必须按照设备的工作流程进行操作，严禁随意更改设备的工作模式和参数。
第十三条：操作整流器时，必须注意设备周围的安全环境，禁止有易燃、易爆、易腐蚀等物品存在。
第十四条：操作整流器时，必须按照设备的规定操作步骤进行，不得在未取得许可的情况下擅自修改设备接线或进行其他操作。
第十五条：操作整流器时，必须做好相应的记录，包括设备工作参数、操作时间等，并定期提交给上级进行备案。
第十六条：操作整流器时，如发现设备存在任何异常情况，必须立即停止使用并报告上级进行处理。
第四章：维护与保养第十七条：使用整流器的人员必须进行定期的设备维护和保养，确保设备的正常运行。
整流变电岗位安全操作岗位
整流变电岗位安全操作岗位整流变电岗位是电力系统中的重要组成部分，负责将交流电转换为直流电，并通过逆变器将直流电再转换为交流电。
在进行整流变电的操作时，安全是至关重要的。
只有做好安全工作，才能保障工作人员和设备的安全，确保整流变电运行的稳定性和可靠性。
下面将介绍整流变电岗位的安全操作。
一、工作前的准备在进行整流变电操作前，必须对相关设备进行全面检查，确保设备正常运行并具备安全工作条件。
首先要检查设备的接地是否牢固可靠，阻燃器是否完好无损，接线和连接器是否松动，设备是否有渗漏现象等。
其次要检查整流变电设备的开关和断路器是否正常可用，避免出现电器故障。
检查完毕后，还需要将设备的运行情况进行记录，以备后续参考。
二、个人防护在进行整流变电操作时，必须正确佩戴个人防护装备，确保自身的安全。
首先是佩戴防护服和手套，避免触及高电压设备导致电击事故。
其次是佩戴安全帽和护目镜，防止因设备故障导致物体飞溅伤害。
同时，还要注意穿戴防滑鞋，以防止在操作时滑倒导致意外。
三、操作规程在整流变电操作中，必须按照规程进行，确保每一步操作的正确性和稳定性。
首先要确保操作人员熟悉设备的工作原理和操作要求，了解设备的运行状态和参数。
在操作过程中，要根据运行指标和操作要求进行调整和控制，确保整流变电的稳定运行。
同时，还需要遵循操作顺序和流程，按照要求进行设备的开关和连接。
四、应急响应在整流变电操作中，可能会遇到突发情况或设备故障，需要及时应对并采取必要的应急措施。
在发生设备故障时，首先要立即停止操作，并及时报告上级领导和技术人员。
其次要根据规程和要求进行设备的检修和修复，确保设备的正常运行。
同时，还要做好事故的记录和调查，总结教训，提高整流变电岗位的安全操作能力。
五、安全培训在整流变电岗位上工作的人员必须接受相关的安全培训，了解岗位工作的风险和安全要求。
培训内容包括工作规程、操作流程、应急措施等。
通过培训，可以提高工作人员的安全意识和操作能力，有效预防和应对事故的发生。
配电所(室)、整流安全技术操作规程
配电所（室）、整改安全技术操作规程
一、严格执行变、配电所整流操作规程，严格控制各项技术指标。
二、值班人员必须熟悉电气设备，巡视高压设备时，不得进行其
它工作，不得移开或超过遮拦。
三、雷雨天气巡查室外高压设备时，应穿高压绝缘靴，并不得靠
近避雷针和避雷器。
四、切换操作必须按照相关商机的顺序进行，倒闸操作时应戴好
绝缘手套，倒闸操作必须两人执行，其中对设备熟悉者作监护。
五、巡视配电装置进入高压室的通道，必须随手把门关好。
六、停送电必须填写操作票，必须根据开关负载侧闸刀开关进行
断电和切换操作，母线侧刀闸顺序依次操作，送电合闸的顺序与此相反，严防带负荷拉合刀闸。
七、电气设备停电后即使是事故停电，在打开相关断路器并采取
安全措施之前，不得触及设备和进入遮栏，以防突然来电。
八、在完全或部分停电的电气设备上工作，必须完成下列措施：
停电、验电、装设接地线、悬挂标志牌和装设遮拦。
九、遇有电气设备着火时，应立即将电气设备的电源切断后进行
救火。
对带电设备灭火，应使用1211、干粉灭火，不得使用泡沫灭火器，使用泡沫或干砂灭火注油设备。
十、高压柜的机械联锁应完好，接插件应紧密可靠。
十一、安全生产人人有责，要严格执行“二票、三制”制度，防
止一切事故发生，值班人员应严格执行本程序。
整流变电岗位安全操作规程
整流变电岗位安全操作规程一、引言本文旨在制定整流变电岗位的安全操作规程，以确保员工在工作过程中能够遵循安全操作流程，预防事故的发生，保障人身安全和设备的正常运行。
整流变电岗位作为电力系统的重要环节，其安全操作措施显得尤为重要。
为此，制定本规程以规范整流变电岗位的操作流程，提高工作效率，减少意外事件的发生。
二、一般要求1. 严格遵守电力行业相关的法律法规和安全操作规程，严禁违规操作。
2. 进岗前应进行岗前培训，了解整流变电岗位的安全操作规程，并确保理解和掌握。
3. 在工作过程中，必须穿戴符合要求的劳动防护用具，如安全帽、绝缘手套、绝缘靴等。
4. 维护整流变电设备的工作环境整洁有序，杜绝临时存放的杂物和易燃物品，保持通道畅通。
5. 对岗位设备及工器具进行定期检查，确保其正常运行，如有异常应及时上报，并进行维修或更换。
三、安全操作流程1. 开岗前准备a. 检查整流变电设备及周边环境是否存在异常情况，如有应立即解决或上报。
b. 核对工作票并正确记录清晰的操作内容，遵循安全操作流程。
c. 戴好劳动防护用具，如安全帽、绝缘手套、绝缘靴等，确保自身安全。
d. 检查工作工器具是否完好，如有损坏应及时更换。
2. 操作流程a. 在操作前，应确认所有相关设备已进行有效的安全隔离，并进行验电检查，确保电力已切断。
b. 确认所用工作工器具与操作手册、技术规范一致，遵循正确的操作方法进行操作。
c. 在进行电缆接线时，应先断开电源，并使用绝缘工具进行操作，确保自身和他人安全。
d. 进行设备检修时，应遵循相关检修规程，如涉及高处作业，必须确保安全措施到位。
e. 若需要使用检修设备，应提前检查其是否完好，并确保设备接地良好。
3. 操作注意事项a. 严禁擅自进行操作许可之外的工作，如有需要应向上级申请并得到许可。
b. 在操作期间，应注意设备及工作环境是否存在危险因素，如有应立即采取措施消除。
c. 若发现设备异常响声、气味、烟雾等情况，应立即停止操作并上报，确保现场安全。
整流变电岗位安全操作规程模版
整流变电岗位安全操作规程模版1.工作前准备a. 在操作前，确认从事该项工作的人员已经接受了相关的培训，并具备了必要的技能和知识。
b. 检查所使用的工具和设备是否处于良好的工作状态，无损坏和故障。
c. 确保操作区域的周围没有其他人员或任何可能干扰操作的因素存在。
2. 个人防护措施a. 根据工作需求，佩戴必要的个人防护装备，例如安全帽、防护眼镜、耳塞、手套和工作服。
b. 当需要在高处工作时，使用可靠的安全绳索、脚手架或其他适当的安全设备。
c. 遵守作业现场的安全标识和指示，如安全警示牌、标识牌等。
3. 电源控制a. 在开始操作前，确保所需的电源已经关闭，并将开关置于“关”位。
b. 在操作期间，严禁进行任何未经授权的电源调整或修改。
c. 在操作结束后，将电源开关恢复到“关”位，并确认没有电流流经被操作的电路。
4. 用电安全a. 严格按照相关规定和程序操作电气设备，禁止使用损坏的电缆、插头或插座。
b. 在进行电缆连接或拆卸时，必须先将电源切断，并进行必要的测试和检查，确保安全地进行操作。
c. 在进行电气维修或检修时，必须采取相应的安全措施，如使用工具绝缘手柄、穿戴绝缘手套等。
5. 异常情况处理a. 如果在操作过程中发现任何异常情况，如设备故障、电气泄漏等，应立即停止工作，并上报相关部门进行处理。
b. 在处理异常情况时，必须采取安全的措施，如使用专用工具、保持距离等，以避免可能的危险。
6. 工作结束a. 在工作结束后，清理工作现场，归还使用的工具和设备，并妥善保存起来。
b. 检查所操作的电气设备是否正常关闭，并确认电源已经切断。
c. 向上级主管报告工作完成情况，记录相关的操作数据和问题。
7. 应急处置a. 在电气事故或其他紧急情况发生时，按照紧急预案迅速行动，并向相关人员发出警报。
b. 在紧急情况下，保持冷静，采取适当的措施，如使用灭火器、呼叫急救等。
8. 定期维护a. 对所使用的电气设备进行定期的维护和检修，确保其性能和安全性符合相关标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江苏大和氯碱化工有限公司整流岗位安全操作规程版本号[1.0]编写：校核：审核：审批：版本号[1.0]目录1适用范围 3 2目的 3 3操作程序 3 4异常现象判断及处理 14 5主要控制指标 16 6安全注意事项 16 7消防器材使用规定 16 8人身事故现场急救 18 9整流岗位责任制 19 10交接班制度 19 11安全制度2112 巡回检查制度2213 设备维护保养制度2214 整流工艺流程图241 适用范围本标准规定了离子膜整流岗位的操作程序，异常现象处理，主要控制要求及安全注意事项。
本规程适用于大和公司整流岗位1#、2#、3#、4#、5#KHS-18KA/540V大功率晶闸管整流及其附属装置。
2 目的整流装置是化工电解的重要设备，为了保证全厂连续生产、安全供电，必须认真操作，杜绝一切错误操作，特制定本操作规程。
3 操作程序3.1 开车前的准备当接到调度准备开车指令，相关工艺设备起动运行正常，要求整流装置送电前，值班操作人员应提前1小时做好开车前准备工作。
3.1.1 检查整流变、整流柜及控制屏、远控屏、上微机有无异常。
3.1.2 检查冷却装置的阀门是否在关闭位置或定位位置，纯水冷却器的纯水水位、副水水位是否正常，水压是否正常。
3.1.3 启动油风冷却装置:检查待开启的油风冷却系统油路阀门是否在全开位置，开启风机，可以先开一组风机，以后视变压器温度情况是否开其他的风机。
3.1.4 检查大直流刀闸是否在合位,如果在分闸位置就应该合上，合完直流刀闸后应将控制箱电源断开，以免运行过程中有人误操作。
3.1.5 启动纯水冷却装置：启动工作泵，先打开付水（循环水）的总出水阀门，再打开循环水的总进水阀门。
检查整流柜内各支路水道是否畅通，并打开柜内排气阀门，排尽管内空气，然后再关闭。
运行中保持纯水电阻率不低于200KΩ/CM,副水进水温度不大于28℃，进口水温不低于+5℃，不高于+35℃，出水温差小于5%，水压在0.10MPa到0.18MPa之间。
3.1.5 检查微机上的故障报警记录里面的DCS联所是否解除，只有解除后才能正常地送高压，否则应通知调度予以解除。
3．2 开车3．2.1接到调度正式开车命令后，和开关站值班员联系合高压开关，准备升电流，两名操作人员一人在整流室现场，另一人在主制室内，两人时刻保持电话联系。
将控制柜的电源开关K1和K3 及功放电源开关K2和K4打开，观察控制柜面膜显示是否正常，并确定正常。
3．2.2在主控制器上，升/降直流电流到所要求的值。
（控制柜有上下完全一样的控制器，用户自定义任何一个控制器为主控制器，则另外一个就是备用控制器。
）◆升电流步骤：按“直流电流”、“控制角”、“给定值”、“+”，将直流电流升到用户所要求的值，再按下除以上几键外的其他键，如“油温”、“水压”，将面膜键盘锁死。
如再次升电流则要求重复以上操作。
◆降电流步骤：按“直流电流”、“控制角”、“给定值”、“-”，将直流电流降到用户所要求的值，再按下除以上几键外的其他键，如“油温”、“水压”，将面膜键盘锁死。
如再次降电流则要求重复以上操作。
◆手动/自动操作，手动为开环，自动为闭环。
3．2.3按“给定”键PVC面板上“给定值”的指示灯亮，在上排5个数码管上显示的数值就是当前直流电流的给定值（即要求的直流电流值）。
3．2.4按“+”键，当前直流电流的给定值增大。
3．2.5 按“-”键，当前直流电流的给定值减小。
3．2.6 按“直流电流”键，PVC面板上“电流值”的指示灯亮，在上排5个数码管上显示就是实际的直流电流值。
3．2.7 按“控制角”键，在PVC面板下排数码管的标志位置显示“AA”（表示控制角），而在数码管的数值位置显示控制角的大小（0—150）。
3．2.8在备用控制器上，升/降直流电流到所要求的值。
备用控制器升降电流的操作同主通道的操作。
3．2.9显示直流电压按“直流电压”键，直到在下排数码管的标志上显示“Ud”（表示直流电压），这时在下排数码管数值上显示的为直流电压。
3．2.10显示水压/水温按“水压/水温”键，直到在下排数码管的标志上显示“HP”（表示水压），标志上显示“HT”（表示水温），这时在下排数码管数值上显示的为水压/水温。
3．2.11显示油温按“油温”键，直到在下排数码管的标志上显示“OT”（表示油温），这时在下排数码管数值上显示的为油温。
3．2.12过流报警当直流电流大于额定电流的105%时，“过流”灯亮。
3．2.13缺ID报警“缺ID”灯亮表示直流电流检测有故障。
3．2.14 PLC报警“PLC”灯亮表示PLC检测到整流装置或外部重要信号有严重故障，这时会将给定值清零，即无直流电流输出。
3．2.15工艺联锁“工艺”灯亮，表示工艺联锁未解除，不允许升电流。
3．2.16过流跳闸当“过流”和“跳闸”指示灯同时亮时，表示直流电流大于额定电流的115%，这时会将给定清0（即无直流电流），并跳高压开关。
3．2.17主/备用控制器◆每一台整流柜有两个独立的控制器，它们可以互为备用。
当一套控制器在工作状态时，另外一套控制器应处在备用状态。
◆工作状态与备用状态的确定控制角小的控制器处于工作状态，控制角大（149或150）的处于备用状态。
◆备用状态控制器给定值的确定处于备用状态的控制器的给定值应该比处于工作状态的控制器给定值小200A。
3．3远控屏技术说明3．3.1远控屏的主要功能有:3.3.1.1 A/B直流电流（小时）显示3.3.1.2 A/B直流电压（小时）显示.3.3.1.3 A/B档位显示及操作.3.3.1.4 A/B整流系统声光报警3.3.1.5 A/B直流刀开关分合指示3.3.1.6A/B高压开关操作及指示3.3.1.7触摸屏实现监控系统的状态显示及总操作3．3．2触摸屏操作说明如下:3.3.2.1打开远控柜中触摸屏工作电源开关K5,触摸屏上Power指示灯亮，触摸屏即进入自检状态.图1. 触摸屏自检画面触摸屏自检完毕后按下RUN Ap进入离子膜整流PLC监控系统画面.，（在进入离子膜整流PLC监控系统画面前只需按下RUN Ap键，其他键在出厂调试前进行安全设置，不得更改）图2. 进入离子膜整流PLC监控系统画面前按下RUN Ap键3.3.2.2触膜屏共有六个显示画面,分别是离子膜整流PLC监控系统画面、A整流控制器1画面、A整流控制器2画面、B整流控制器1画面、B整流控制器2画面、报警记录画面。
在离子膜整流PLC监控系统画面中，有六个功能键按钮，分别是“A1控制器参数”、“A2控制器参数”、“B1控制器参数”、“B2控制器参数”、和“返回系统”。
单击其中一个按钮，触摸屏将进入相应画面。
图3. 离子膜整流PLC监控系统画面3.3.2.3A1控制器参数在离子膜整流监控系统画面中点击“A1控制器参数”键进入A整流控制器1画面。
图4. A整流控制器1画面在此画面中可以升降A控制柜上通道直流电流，此画面中将显示当前直流电流、当前直流电压、当前控制角、当前水压、当前水温、当前油温。
升降电流步骤：点击读取给定（触膜屏读取当前直流给定值），读取给定按钮变为已读给定，再点击预置给定下数字按钮,图5. 点击预置给定自动弹出虚拟数字输入键盘,输入要运行电流的给定值（范围在0--15000）,如9999，点击虚拟数字输入键盘的回车键，弹出下框：按下YES按钮，再按下请确认按钮（请确定按钮变为确定完成），随后直流给定电流上升至9999，即升降电流操作完成。
其他控制器操作同上。
3.3.2.4 整流报警画面在离子膜整流监控系统画面中点击“整流报警画面”按钮进入报警记录画面，图6. 报警记录画面在此画面中显示检测到整流故障所有报警信息，有控制角小报警、过流报警、过流跳闸、纯水故障、整流变压器综合报警、极化故障、水压低报警、水温高报警、快熔坏报警。
3.3.2.5返回系统在离子膜整流监控系统画面中点击“返回系统”按钮退出离子膜整流监控系统画面。
3.3.2.6返回主画面在触摸屏中每个画面中都有一个“返回主画面”键，点击此按钮即返回离子膜整流监控系统画面。
3.3.2.7触摸屏简单故障3.3.2.7.1电源故障当打开触摸屏工作电源时，触摸屏黑屏，电源指示灯（Power）亮，则电源故障或电源功率不够，更换电源。
3.3.2.7.2通讯故障当运行中的触摸屏弹出错误，错误代码0024或者类似，而且通讯指示灯（RUN）闪烁频率很慢或者通讯指示灯时有时无，则为通讯故障。
检查相应通讯回路。
3.4监控上位机技术说明3.4.1操作站运行主机开机后，自动运行到登录画面，点击进入“进入系统”。
切换到“系统图”画面。
在此画面中可以监测到每套整流系统的网侧电流、直流电流值、直流电压值、水温和水压等主要数据.还有高压状态、水泵的状态、直流刀闸状态.系统图内面包括实时监控的数据以及整流PLC监控的报警状态.(正常绿色、报警红色).在“系统图”中可以进行刀闸分合操作、变压器有载开关升/降档操作。
在“操作界面”中，可以进行给定电流的升降操作。
升降电流的方法有两种，方法一：先读取当前给定值，然后在给定值中输入根据工艺要求所需电流值，单击确定完成，即可完成升降电流操作；方法二：在参数设定栏中输入100值，（此设定值根据用户自定义），升降电流操作区旁边有一个向上的三角形和一个向下的三角形，单击一下向上的三角形表示给定电流在当前值上加上100A，单击两下则当前值加200A；单击一下向下的三角形表示给定电流在当前值上减上100A，单击两下则当前值减200A；进行直流刀闸分/合操作时点击“合”按钮，会弹出一个对话框,在弹出的对话框中会提示你是否确定合闸.点击确定,直流刀闸合上.刀闸状态显示连接.分闸操作类同.点击“实时数据”菜单,可进入整个系统的详细的运行数据。
在实时数据内可以监测到“网侧三相电流:××A”，“网侧三相电压：××V”,有功功率：××MV”，“无功功率B：××Mvar”；同时可以监测到“整机水温：××℃”，“整机水压：××MPa”，“整变油温：××℃”等等进行变压器档位升/降操作时先点击“升档”按钮，会弹出一个对话框,在弹出的对话框中会提示你是否确定升档.点确定,有载开关就会升一个档位.降档操作类同.从“系统图”画面中可以切换到“实时数据”、“操作界面”、“历史曲线”、“报警记录”、等画面。
点击“历史曲线”可以监测：网侧电流、网侧电压、直流电流、直流电压等曲线.点击“报警记录”可以显示当前报警和已经发生过的报警条目。
如果要求退出系统,必须系统管理员才能退出.点击“系统管理”菜单按钮,输出系统管理员密码,点确定.再点击“退出系统”菜单按钮就可退出. 若监控上位机运行中出现问好，则表示通讯中断或计算机死机，可以重新启动计算机，不影响整流正常运行。
