二极管寄生参数
mos寄生二极管最大电流
mos寄生二极管最大电流MOS寄生二极管是MOS场效应管的一个重要特性。
在MOS场效应管的制造过程中，由于工艺上的限制，会导致一些非预期的二极管效应产生。
这个效应被称为MOS寄生二极管。
MOS寄生二极管由MOS管的源极和漏极组成，与通常的二极管相似，具有一个正向和反向的电压特性。
MOS寄生二极管的最大电流是指在允许的最大电压下，通过二极管的最大电流。
这个最大电流值对于MOS寄生二极管的正常工作和性能具有重要影响。
MOS寄生二极管的最大电流与MOS管的工作模式有关。
在MOS 管的三种工作模式中，即截止区、线性区和饱和区，MOS寄生二极管的最大电流也会有所不同。
我们来看MOS寄生二极管在截止区的情况。
在截止区，MOS管的栅极电压低于阈值电压，导致MOS管处于关断状态。
这时，MOS 寄生二极管的最大电流为零，因为二极管无法导通。
接下来，我们来看MOS寄生二极管在线性区的情况。
在线性区，MOS管的栅极电压高于阈值电压，但低于漏极电压。
此时，MOS 寄生二极管的最大电流取决于漏极电流，也就是MOS管的工作电流。
在这种情况下，MOS寄生二极管的最大电流较小，通常在几十毫安以下。
我们来看MOS寄生二极管在饱和区的情况。
在饱和区，MOS管的栅极电压高于漏极电压，导致MOS管完全导通。
此时，MOS寄生二极管的最大电流取决于MOS管的漏极电流。
在这种情况下，MOS寄生二极管的最大电流较大，通常在几百毫安甚至几安以上。
除了MOS管的工作模式，MOS寄生二极管的最大电流还受到其他因素的影响。
例如，MOS管的尺寸、结构和工艺参数都会对MOS 寄生二极管的最大电流产生影响。
一般来说，MOS管的尺寸越大，寄生二极管的最大电流也就越大。
温度也是影响MOS寄生二极管最大电流的因素之一。
在高温下，MOS寄生二极管的最大电流可能会增加，因为温度升高会导致电子和空穴的产生增加，从而增加二极管的导电能力。
总结一下，MOS寄生二极管的最大电流是指在允许的最大电压下，通过二极管的最大电流。
场效应管的寄生二极管
场效应管的寄生二极管场效应管（Field Effect Transistor，简称FET）是一种常用的电子器件，广泛应用于电子电路中。
在FET中，寄生二极管是一个重要的概念。
寄生二极管指的是场效应管内部的二极管结构。
它由FET的栅极和源极、漏极之间的PN结构组成。
在FET中，寄生二极管是无法避免的，因为它是FET的制造过程中自然形成的。
寄生二极管的存在会对FET的工作性能产生一定的影响。
寄生二极管是一个PN结构，具有整流特性。
当FET工作在导通状态时，源极连接到正电压，栅极和漏极之间的PN结处于正向偏置状态，寄生二极管处于导通状态。
这时，寄生二极管会形成一个电流通路，导致漏极电流增大。
因此，在设计FET电路时，需要考虑寄生二极管对漏极电流的影响，以保证电路正常工作。
寄生二极管的存在会对FET的开关速度产生影响。
在FET的开关过程中，栅极电压的变化会导致源漏电流的变化，进而控制FET的导通状态。
而寄生二极管的存在会使得源漏电流的变化速度变慢，从而影响FET的开关速度。
因此，在高频电路中，需要特别注意寄生二极管对FET开关速度的影响，以确保电路的高频性能。
寄生二极管还会对FET的输入电容产生影响。
在FET的工作过程中，栅极和源极之间的寄生二极管形成了一个电容。
这个电容存在于输入电路中，会影响信号的传输和放大。
因此，在设计FET放大电路时，需要考虑寄生二极管对输入电容的影响，选择合适的工作点和电路参数，以减小输入电容的影响。
为了克服寄生二极管对FET性能的不利影响，可以采取一些措施。
一种常用的方法是通过外部电路来抵消寄生二极管的效应，例如使用负反馈电路。
另外，还可以通过优化FET的制造工艺，减小寄生二极管的影响。
例如，可以采用特殊的结构设计，对FET进行改进，以减小寄生二极管的电流和电容。
总结起来，寄生二极管是场效应管中不可避免的一个现象。
它的存在会对FET的工作性能产生一定的影响，例如对漏极电流、开关速度和输入电容等方面的影响。
功率开关管的寄生参数及对开关过程的影响
N+ P
CG
D
++ NN P
C G S -d e p
CDS
其中CGSM表示多晶硅栅与源 极金属层之间形成的介质电 容、CGSN+表示源区与多晶硅 栅交叠区域形成的介质电容 N− － N 、CGSP表示P沟道与多晶硅栅 形成的电容。 N+ N+ MOSFET的栅漏电容（CGD) D 由CGD-oxid、CGD-dep串联组成 MOSFET的漏源电容（CDS)表示 CGD-oxid、表示N-漂移区与 P体区与N-外延层形成的耗尽 多晶硅栅形成的介质电容 层电容 ，CGD-dep表示N-漂移区表面 反型时的P区与N-漂移区 形成的耗尽电容。
UFP
2V 0 tFR
t
二极管的寄生特性的影响
1、增加损耗： 2、感应过压尖峰： �反向恢复引起过压：过大的反向电流有可能使其产生类 似二次击穿的雪崩现象，或是缩小功率开关管的安全工 作区。功率管开通的时刻，实际上是体二极管关断时刻 ，此时二极管损坏风险是最大的！ �正向恢复电压引起过压：在功率开关管关断时，线路的 寄生电感会感应出一个电压尖峰，这个电压尖峰叠加于 续流二极管的正向恢复电压之上，二者之和可能导致过 电压。 3、产生电磁干扰：快速的di/dt、dv/dt将产生EMI问题 4、产生大的dv/dt使开关管误导通
（2）MOS电容
MOS电容就是半导体上覆盖绝缘层（氧化层）和 金属层构成的电容器。
MOSFET的栅源电容（CGS) 由CGSM、CGSN+、CGSP(由 CGS_oxid、CGS_dep串联组成） 并联组成，既：
S C GSN+ C GSM C G S -OXID
G C G D -OXID
S
mos管寄生二极管击穿的失效机理
mos管寄生二极管击穿的失效机理mos管寄生二极管击穿是一种常见的失效现象，对于电子设备的正常运行会造成严重的影响。
为了更好地理解mos管寄生二极管击穿的失效机理，本文将从深度和广度两个维度进行全面评估，并分享我的个人观点和理解。
一、mos管寄生二极管概述我们需要了解mos管的基本结构。
mos管是一种具有三个电极的半导体器件，包括栅极、漏极和源极。
它内部由p型和n型的半导体材料组成，栅极和源极之间形成的pn结就是mos管寄生二极管。
二、mos管寄生二极管的击穿失效mos管寄生二极管击穿失效指的是在mos管工作过程中，寄生二极管因过高的电压或电流而失效。
导致mos管寄生二极管击穿失效的因素可以分为以下几个方面：1. 过高的电压：当mos管寄生二极管处于反向偏置状态时，如果外部施加的电压超过了它的击穿电压，就会导致击穿失效。
而击穿电压的高低与mos管的制造工艺和设计参数有关。
2. 过高的电流：过大的电流也会导致mos管寄生二极管击穿失效。
当mos管在工作过程中，因为负载的变化或其他原因导致电流突然增大时，如果超出了寄生二极管的最大允许电流，就会发生击穿。
3. 温度效应：温度对mos管寄生二极管击穿失效也有一定的影响。
当mos管工作温度过高时，导致寄生二极管的击穿电压降低，更容易发生失效。
4. 同时存在多个失效因素：在实际的应用场景中，往往不只存在一种因素导致mos管寄生二极管的失效，可能同时存在电压、电流和温度等多个因素的耦合作用。
三、如何避免mos管寄生二极管击穿失效为了避免mos管寄生二极管击穿失效，我们可以采取以下措施：1. 合理选择mos管：在设计电子设备时，应根据实际需求选择适合的mos管，包括击穿电压、最大允许电流等参数。
合理匹配mos管和电路参数，避免过大或过小的设计误差。
2. 合理设计电路：在电路设计中，需要充分考虑寄生二极管的特性和工作环境，选择合适的保护电路，如二极管、稳压器等，来限制和分流寄生二极管的电流。

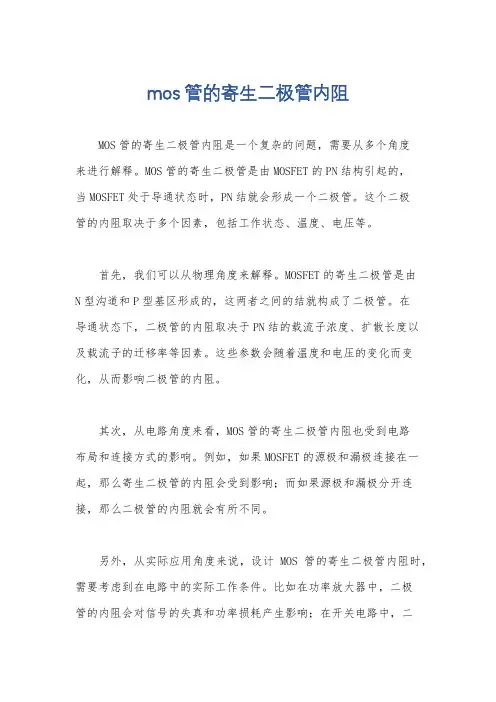

mos管的寄生二极管内阻
mos管的寄生二极管内阻
MOS管的寄生二极管内阻是一个复杂的问题，需要从多个角度
来进行解释。
MOS管的寄生二极管是由MOSFET的PN结构引起的，
当MOSFET处于导通状态时，PN结就会形成一个二极管。
这个二极
管的内阻取决于多个因素，包括工作状态、温度、电压等。
首先，我们可以从物理角度来解释。
MOSFET的寄生二极管是由
N型沟道和P型基区形成的，这两者之间的结就构成了二极管。
在
导通状态下，二极管的内阻取决于PN结的载流子浓度、扩散长度以
及载流子的迁移率等因素。
这些参数会随着温度和电压的变化而变化，从而影响二极管的内阻。
其次，从电路角度来看，MOS管的寄生二极管内阻也受到电路
布局和连接方式的影响。
例如，如果MOSFET的源极和漏极连接在一起，那么寄生二极管的内阻会受到影响；而如果源极和漏极分开连接，那么二极管的内阻就会有所不同。
另外，从实际应用角度来说，设计MOS管的寄生二极管内阻时，需要考虑到在电路中的实际工作条件。
比如在功率放大器中，二极
管的内阻会对信号的失真和功率损耗产生影响；在开关电路中，二
极管的内阻会影响开关速度和损耗等。
总的来说，MOS管的寄生二极管内阻是一个综合性的问题，受
到多种因素的影响。
要全面地了解和分析MOS管的寄生二极管内阻，需要从物理、电路和实际应用等多个角度来进行综合考虑。

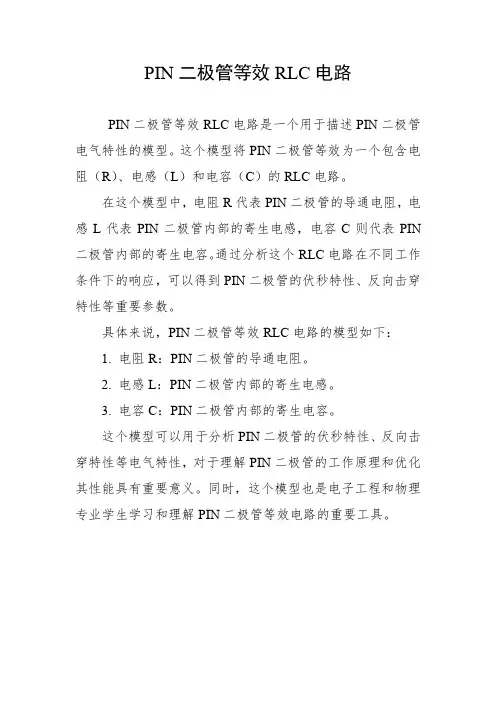

pin二极管等效rlc电路
PIN二极管等效RLC电路
PIN二极管等效RLC电路是一个用于描述PIN二极管电气特性的模型。
这个模型将PIN二极管等效为一个包含电阻（R）、电感（L）和电容（C）的RLC电路。
在这个模型中，电阻R代表PIN二极管的导通电阻，电感L代表PIN二极管内部的寄生电感，电容C则代表PIN 二极管内部的寄生电容。
通过分析这个RLC电路在不同工作条件下的响应，可以得到PIN二极管的伏秒特性、反向击穿特性等重要参数。
具体来说，PIN二极管等效RLC电路的模型如下：
1. 电阻R：PIN二极管的导通电阻。
2. 电感L：PIN二极管内部的寄生电感。
3. 电容C：PIN二极管内部的寄生电容。
这个模型可以用于分析PIN二极管的伏秒特性、反向击穿特性等电气特性，对于理解PIN二极管的工作原理和优化其性能具有重要意义。
同时，这个模型也是电子工程和物理专业学生学习和理解PIN二极管等效电路的重要工具。
VDmos详细介绍
POWER MOSFETS平面VDMOS的剖面图，一般是60V以上的器件，采用1.5um以上的工艺，所以国内以前做IC的厂家都能做。
一般是60V以下的器件，沟槽VDMOS的剖面图，厂家才能做。
IC采用0.5um以下的工艺，所以国内高档的所以加工线的条件非常重要，如加工的线条、刻槽技术、工艺线的环境。
加工线的条件不太重要，所以现在很多的老的5寸、6寸线在做。
但对材料要求很高,是高阻厚外延材料。
加工线的条件及材料要求都很高。
只有国外几家公司在做，如IR、INFINEON。
随着加工技术及设计技术的提高器件的特性不断地改进（以导通电阻为列）。
平面IGBT的剖面图，一般是400V以上的器件，采用2um 以上的工艺，所以国内以前做IC的厂家都能做，但设计及材料要求都很高。
VDMOS和双极管特性比较VDMOS的击穿电压：BV、V DSS BRVDMOS的击穿电压决定于：1、外延材料；浓度及厚度2、体单胞间距3、终端设计4、表面态等工艺控制VDMOS的导通电阻：R ）（DSON低压（200V以下VDMOS的导通电阻（由大到小排列）1、单胞密度（沟道电阻）表面浓度（积累层电阻）2、3、外延材料；浓度及厚度（耐压区电阻）4、设计（颈部电阻）5、封装（有时会到主要地位）6、表面金属化（表面接触电阻）高压200V以上VDMOS的导通电阻（由大到小排列）外延材料；浓度及厚度（耐压区电阻）、1．单胞密度（沟道电阻）、23、设计（颈部电阻）4、表面浓度（积累层电阻）5、表面金属化（表面接触电阻）6、封装VDMOS的跨导：Gfs1、栅、源电压对漏电流的控制能力：在一定的漏电压下，漏电流除以栅、源电压（漏电流为最大允许漏流的一半）2、处决于沟道密度及沟道宽度（从80年到今60倍）VDMOS的域值电压：Vth为使沟道反型所需最小栅、源电压值。
一般高压器件为2—4V低压器件为1—3V寄生二极管的正向压降：一般在1V到1。
6V之间。
高压的器件要大。
个人整理：关于二极管直流参数(主要是TVS)
二极管直流参数目录二极管直流参数 (1)对照表 (1)1.整流二极管 (2)2.稳压二极管 (3)3.瞬态抑制二极管 (4)3.1 TVS 的命名规则 (4)3.2 TVS参数 (4)3.3 TVS参数说明 (8)另附一：TVS的参数： (8)另附二：瞬态电压抑制器(TVS)相关参数定义与解释 (16)另附三：TVS瞬态电压抑制二极管（钳位二极管）原理参数 (21)对照表1.整流二极管最大平均整流电流IF：指二极管长期工作时允许通过的最大正向平均电流。
该电流由PN 结的结面积和散热条件决定。
最高反向工作电压VR：指二极管两端允许施加的最大反向电压。
若大于此值，则反向电流(IR)剧增，二极管的单向导电性被破坏，从而引起反向击穿。
通常取反向击穿电压(VB)的一半作为(VR)。
最大反向电流IR：它是二极管在最高反向工作电压下允许流过的反向电流，此参数反映了二极管单向导电性能的好坏。
因此这个电流值越小，表明二极管质量越好。
击穿电压VR：指二极管反向伏安特性曲线急剧弯曲点的电压值。
反向为软特性时，则指给定反向漏电流条件下的电压值。
稳定电压VZ：Vz稳压管反向击穿后其电流为规定值时它两端的电压值。
稳定电流IZ：IZ是指稳压管正常工作时的参考电流。
Iz 通常在最小稳定电流IZmin与最大稳定电流IZmax之间。
其中IZmin 是指稳压管开始起稳压作用时的最小电流，电流低于此值时，稳压效果差；IZmax是指稳压管稳定工作时的最大允许电流，超过此电流时，只要超过额定功耗，稳压管将发生永久性击穿。
故一般要求IZmin＜Iz ＜IZmax 。
动态电阻RZ：rZ是指在稳压管正常工作的范围内，电压的微变量与电流的微变量之比。
rZ 越小，表明稳压管性能越好。
额定功耗PZ：Pz是由管子温升所决定的参数，Pz＝Vz IZmax3.1 TVS 的命名规则:TVS 管的型号由三部分组成：系列名N1+电压值N2+单/双向符号N3N1 N2 N3N1: 系列名代表不同的峰值脉冲功率和封装形式1). SMAJ、SMBJ、SMCJ、SMDJ 表示贴片封装：分别代表的峰值脉冲功率为400W、600W、1500W 和3000W；2). 其它系列名表示同轴引线封装：P4KE 为400W、P6KE 为600W、1.5KE 为1500W，SA为500W、3KP 为3000W，其余类推（型号名KP 或KPA 前面的数字表示kW 数）。
