广联达剪力墙钢筋输入方法
完整版广联达钢筋算量-剪力墙结构
精品文档
74
“首层暗梁布置〞 〔演示〕 根据P47页～P53页“剪力墙图纸〞
精品文档
75
1：连梁需要算那些钢筋
纵筋，箍筋，拉筋
2：暗梁需要计算那些钢筋？
纵筋，箍筋
3：连梁构件一般布置在那里？
布置在门窗洞口的上方
精品文档
76
钢筋抽样软件GGJ
单元五 剪力墙构造 剪力墙构件－核量
精品文档
77
“汇总计算，查看计算结果〞 〔演示〕
➢ 剪力墙中所需要计算的钢筋？ ➢ 计算剪力墙钢筋时需要考虑哪些因素？
剪力墙
墙身钢筋
墙柱
水平筋
垂直筋
拉筋
暗柱 端柱
外侧筋 内侧筋
暗柱 端柱
基础层－插筋 中间层－变截面
顶层－锚固
纵筋 箍筋
墙梁
暗梁 连精品梁文档
楼层连梁 顶层连梁
洞口上方 洞口下方 双洞口连梁 跨层连梁
洞口
加 强 暗撑 筋
52
钢筋抽样软件GGJ
2.剪力墙的作用 剪力墙主要作用是抵抗水平力
精品文档
32
精品文档
33
3.剪力墙构造包含哪些构件？ 剪力墙构造包含“一墙、二柱、三梁〞，也就是
说包含一种墙身、两种墙柱、三种墙梁。
〔1〕一种墙身 剪力墙的墙身就是一道混凝土墙。
精品文档
34
〔2〕墙身编号 墙身编号由墙身代号、序号以及墙身所配置的水
平与竖向分布钢筋的排数组成。 其中，排数注写在括号内。表达形式为： QXX(X 排)。当配筋为2排时常省略不注
2：GGJ算钢筋的计算规那么是什么？ 依据的是平法图集系列。包括有03G101系列
新平法系列等。注意：一定要根据图纸选择正确
广联达钢筋建模教程—墙篇
广联达钢筋建模教程—墙篇、剪力墙结构中的短肢剪力墙比较的常见，我用偏移功能一段一段地绘制也可以但是感觉比较的慢？有没有快一点的画法？答：可以利用点加长度来快速绘制。
选择点加长度功能按钮，然后按提示指定下一个点确定方向并输入短肢剪力墙的长度，这样就可以快速画好不在轴线与轴线交点的墙。
如果短肢剪力墙和轴线还有一定的偏角，那么你可以按住shift+鼠标左键输入偏角。
2、剪力墙的压墙筋如何用？答：剪力墙的压墙筋是剪力墙水平方向附加的钢筋，输入格式：2B12，长度计算公式同水平公式计算。
3、剪力墙中有一个其它钢筋的选择,什么时候用到？答：新版软件剪力墙构件的其它属性中有一个其它钢筋，这个是把原来只能输入其它箍筋的权限给放的更大了；我们在这里可以输入附加的箍筋同样也可以输入附加钢筋，自已给定根数及长度；更大权限的适应工程实际的需要。
4、在砖墙构件属性中砌体加筋做何解释？什么时候会用到？遇到构造柱是否考虑断开？答：在砖墙构件属性中的砌体加筋是指砖墙中通长的钢筋网，输入相应的信息软件就可以自动计算长度及根数了，当然遇到构造柱钢筋是否贯通布置我们可以在计算设置中调整。
5、砌体加筋绘图时不方便，经常出现端头方向显示不对？有没有简单一点的画法？答：砌体加筋也是点式构件，可以参考柱的特殊画法。
比如可以用F3键来进行水平切换。
Shift+F3进行垂直方向的端头切换。
6、在做砌体加筋时，选择L-3形，按系统默认值设置；软件怎么只计算加筋1呢？答：当加筋1与加筋2的钢筋直径及长度都相同时，软件默认按一种计算了，但根数是取的两者之和。
这个我们注意一下就可以了。
7、砌体加筋遇洞口时为什么不考虑自动扣减呢?答：软件中绘图输入页面的砌体加筋构件指的是我们工程的墙体拉结筋，现在的软件中是没有考虑遇到洞口的情况的。
8、什么叫跨层连梁,在软件中如何处理？答：在建立连梁的时候，我们可以直接修改连梁的顶标高来实现连梁跨层的操作，扣减关系软件会自动考虑的。
剪力墙的钢筋计算及广联达软件中输入
剪力墙的钢筋计算及广联达软件中输入在建筑工程中，剪力墙作为一种重要的结构构件，承担着抵抗水平荷载和竖向荷载的重要作用。
而准确计算剪力墙的钢筋用量以及在广联达软件中正确输入相关数据，对于保证工程质量和控制成本至关重要。
接下来，我们就来详细探讨一下剪力墙钢筋的计算方法以及在广联达软件中的输入操作。
一、剪力墙钢筋的分类及作用剪力墙中的钢筋主要包括竖向钢筋、水平钢筋和拉筋。
竖向钢筋主要承受由重力荷载引起的竖向压力和由水平荷载引起的弯矩产生的拉力。
水平钢筋则主要用于抵抗水平剪力，并与竖向钢筋一起构成钢筋网，增强墙体的整体性和抗震性能。
拉筋的作用是将竖向和水平钢筋拉结在一起，形成一个稳定的钢筋骨架。
二、剪力墙钢筋的计算1、竖向钢筋计算基础插筋：基础插筋长度＝基础高度保护层＋弯折长度＋伸出基础顶面的长度。
其中，弯折长度根据基础类型和钢筋规格的不同而有所差异。
中间层竖向钢筋：中间层竖向钢筋长度＝层高＋伸出本层顶面的长度伸出本层底面的长度。
顶层竖向钢筋：顶层竖向钢筋的计算较为复杂，需要根据顶部的节点构造进行计算。
一般分为直锚和弯锚两种情况。
2、水平钢筋计算内侧水平钢筋：内侧水平钢筋长度＝墙长保护层＋弯钩长度。
外侧水平钢筋：外侧水平钢筋长度＝墙长保护层＋弯折长度。
3、拉筋计算拉筋长度＝墙厚 2×保护层＋ 2×弯钩长度。
拉筋根数＝（墙净面积／拉筋布置面积）＋1。
三、广联达软件中剪力墙钢筋的输入1、新建剪力墙构件打开广联达软件，在“构件”菜单中选择“剪力墙”，点击“新建”按钮。
2、输入剪力墙属性在属性编辑框中，输入剪力墙的名称、厚度、混凝土强度等级等基本信息。
3、输入钢筋信息竖向钢筋：在“纵筋”栏中输入竖向钢筋的规格和间距。
例如，“C12@200”表示直径为 12mm 的钢筋，间距为 200mm。
水平钢筋：在“水平筋”栏中输入水平钢筋的规格和间距。
拉筋：在“拉筋”栏中输入拉筋的规格和间距。
4、节点设置根据工程实际情况，在“节点设置”中选择相应的节点构造，如基础插筋节点、顶层节点等。

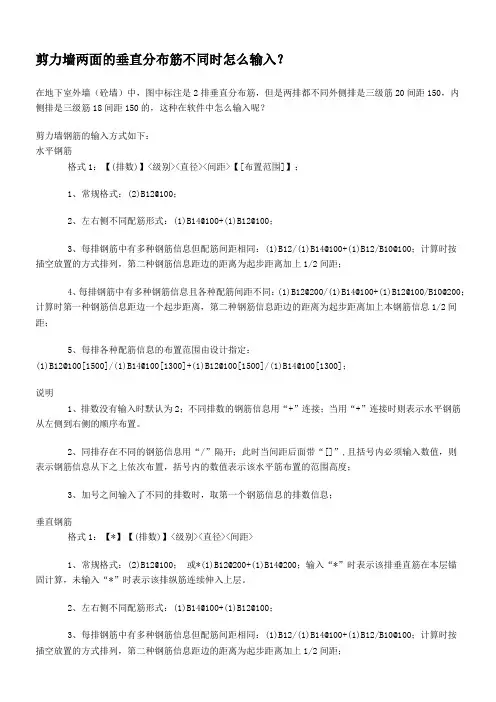

剪力墙两面的垂直分布筋不同时怎么输入
剪力墙两面的垂直分布筋不同时怎么输入？在地下室外墙（砼墙）中，图中标注是2排垂直分布筋，但是两排都不同外侧排是三级筋20间距150，内侧排是三级筋18间距150的，这种在软件中怎么输入呢？剪力墙钢筋的输入方式如下：水平钢筋格式1：【(排数)】<级别><直径><间距>【[布置范围]】；1、常规格式：(2)B12@100；2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12/B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距；4、每排钢筋中有多种钢筋信息且各种配筋间距不同：(1)B12@200/(1)B14@100+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距；5、每排各种配筋信息的布置范围由设计指定：(1)B12@100[1500]/(1)B14@100[1300]+(1)B12@100[1500]/(1)B14@100[1300]；说明1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示水平钢筋从左侧到右侧的顺序布置。
2、同排存在不同的钢筋信息用“/”隔开；此时当间距后面带“[]”,且括号内必须输入数值，则表示钢筋信息从下之上依次布置，括号内的数值表示该水平筋布置的范围高度；3、加号之间输入了不同的排数时，取第一个钢筋信息的排数信息；垂直钢筋格式1：【*】【(排数)】<级别><直径><间距>1、常规格式：(2)B12@100；或*(1)B12@200+(1)B14@200；输入“*”时表示该排垂直筋在本层锚固计算，未输入“*”时表示该排纵筋连续伸入上层。
2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12/B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距；4、每排钢筋中有多种钢筋信息且各种配筋间距不同：(1)B12@200/(1)B14@100+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距；说明1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示垂直钢筋从左侧到右侧的顺序布置。
剪力墙钢筋广联达输入指南
1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示水平钢筋从左侧到右侧的顺序布置。
2、同排存在不同的钢筋信息用“/”隔开；此时当间距后面带“[]”,且括号内必须输入数值，则表示钢筋信息从下之上依次布置，括号内的数值表示该水平筋布置的范围高度；
3、加号之间输入了不同的排数时，取第一个钢筋信息的排数信息；
格式1:<级别><直径><间距>；
例如：A8@200
格式2：<数量><级别><直径>；
例如：48A8
拉筋
格式1：<级别><直径><水平间距><*><竖向间距>；
例如：A6-600*600
格式2：<数量><级别><直径>
例如：500A6
压墙筋
格式1：<数量><级别><直径>
例如：2B25
其它钢筋
水平加强筋
格式1：<数量><级别><直径>
例如：28B14
格式2：【排数】<级别><直径><间距>；数量同水平钢筋的计算。
例如：4B12@200
垂直加强筋
格式1：<数量><级别><直径>
例如：28B14
格式2：【排数】<级别><直径><间距>；数量同垂直钢筋的计算。
例如：4B12@200
砌体墙
砌体通长筋
格式1:<排数><级别><直径><@><间距>
广联达画剪力墙时的常见问题(值得收藏)讲解
梁的支座识别为剪力墙，但是计算却没有按照锚入平行墙节点计算。
钢筋算量2009济南2010-6-11答：新版本中重新提取梁跨就可以了剪力墙遇到很长的暗柱，剪力墙只想锚入墙里一个锚固，怎么设置钢筋算量2009南宁2010-6-11 答：可以把暗柱的类别换成端柱就可以了，因为剪力墙遇到暗柱是不考虑直锚和弯锚的，但是遇到端柱就考虑了剪力墙钢筋一侧的直径不同如何输入？钢筋算量2009长春2010-6-10答：剪力墙的输入格式：(1)B12/(1)B14@100+(1)B12/B10@100，主要处理每排钢筋中有多种钢筋信息但配筋间距相同，计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距。
不同属性的剪力墙合并和钢筋计算？钢筋算量2009郑州2010-6-10答：工程中有相邻墙段，厚度不同，一侧平齐，平齐这一侧的钢筋是通长计算的，但是绘制时需要分段绘制。
采用合并功能，可以把两段墙合并，但是保留本身各自的属性。
选中两段墙图元，选择“合并”命令。
在是否保留墙段各自属性对话框中选择是，合并成功。
汇总计算，在编辑钢筋中查看计算结果，可以看到，剪力墙平齐一侧的钢筋是通常计算的。
在钢筋中剪力墙要布置暗梁，但导入算量怎么变成框架梁了？钢筋算量2009郑州2010-6-10 答：一般情况下，暗梁是不需要导入的，因为和剪力墙一起浇注，他们的量是算在一起的，所以GCL2008中没有暗梁构件，在钢筋导入图形软件时可以选择需要导入构件类型，暗梁不选就可以了。
CAd识别短肢剪力墙的时候两段墙体距离比较近，软件识别成一段墙体了？图形算量GCL2008杭州2010-6-8答：按照正常操作提取墙体边线和读取墙厚，进行到识别墙这一步的时候，对话框下方有个洞口最大宽度的选项，默认是3000，此时可以测量一下图纸上两段墙体的间距，输入一个小于这个间距的数值，然后再去识别墙就可以了。
GGJ10.0中，剪力墙能否处理三排、四排的钢筋？GGJ10.0洛阳2010-6-8答：如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）。
广联达钢筋CAD导入技巧
GCL轻松搞定导图广联达软件这几年开发的很多新功能中，我觉得导图是最有用的一个，有了这个功能以后，才真正把预算员从繁重的工程量计算中解救出来了。
相信只要会用这个功能的同行都有这个感受，但是我周围有很多同行却没用过这个功能，还有的用过觉得很麻烦也没有再用了。
希望通过我的讲解，能帮助大家更好的运用导图这个功能。
导图的顺序和我们用软件画图计算的顺序是一致的，我建议大家首先在钢筋软件里进行导图的操作，因为计算钢筋读图最细致，完成以后在图形软件里处理就比较简单了。
导图的具体步骤如下：1.导入草图打开软件，在绘图界面里，导航栏“CAD草图”→“导入CAD 图”按钮→导图。
这里要注意几点：1、图纸导入时，有一个对话框要求你输入图纸与实际尺寸的比例，很多初学者容易理解为图纸的画图比例，其实它指的是图纸尺寸与软件计算尺寸的关系，所以这个地方正常情况下应该选择1：1。
这里有一个小窍门，对想人为加大工程量的用户来说，可以在这个比例上稍作改动；2、图纸导入后，一定要把用不上的图形和文字说明删除，这样能保证识别的构件不会重复。
2.识别构件构件识别的顺序是：轴网→柱、墙等结构竖向构件→梁→板→到图形算量界面里识别建筑墙、门窗。
每个构件的操作步骤都差不多，首先在导航栏点到要识别的构件名称，然后依次选择：“提取构件边线”→“提取构件标注（名称）” →“识别构件”。
我重点说说在操作的过程中需要注意的地方：1、先说一个很好用的快捷操作，在提取边线的时候，按住“Ctrl”，鼠标左键点选构件的任一条边线，这时候所有相同颜色的边线都被选中，然后按右键确认就提取成功了；2、另外还有一个经常用的快捷键“F7”，可以设置图层的状态，经常打开这个功能除了可以检查导入的图形有没有遗漏外，还有一个很好的用途，我会在后面的内容里详细说明；如果在点选独立基础时插入点是中点，想变换插入点可以按F4键.3、导入轴网时应该选择“柱平面定位图”，尽量不要画太多的辅助轴线，个别不在轴网上的构件我们有更好的处理方法，后面会讲到的；4、矩形框架柱的识别比较简单，而薄壁柱等异形柱子，由于CAD图画法上的问题，识别起来会麻烦一点。
剪力墙的钢筋计算及广联达软件中输入
剪⼒墙的钢筋计算及⼴联达软件中输⼊剪⼒墙的钢筋计算及⼴联达软件中输⼊在钢筋⼯程量计算中剪⼒墙是最难计算的构件，具体体现在：1、剪⼒墙包括墙⾝、墙梁、墙柱、洞⼝，必须要整体考虑它们的关系；2、剪⼒墙在平⾯上有直⾓、丁字⾓、⼗字⾓、斜交⾓等各种转⾓形式；3、剪⼒墙在⽴⾯上有各种洞⼝；4、墙⾝钢筋可能有单排、双排、多排，且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层，依据洞⼝的位置不同还有不同的计算⽅法。
（1）剪⼒墙墙⾝⼀、剪⼒墙墙⾝⽔平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae 内侧钢筋长度＝墙长-保护层+弯折⽔平钢筋根数＝层⾼/间距+1（暗梁、连梁墙⾝⽔平筋照设）2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）⽔平钢筋根数＝层⾼/间距+1（暗梁、连梁墙⾝⽔平筋照设）注意：如果剪⼒墙存在多排垂直筋和⽔平钢筋时，其中间⽔平钢筋在拐⾓处的锚固措施同该墙的内侧⽔平筋的锚固构造。
3、剪⼒墙墙⾝有洞⼝时当剪⼒墙墙⾝有洞⼝时，墙⾝⽔平筋在洞⼝左右两边截断，分别向下弯折15d。
⼆、剪⼒墙墙⾝竖向钢筋1、⾸层墙⾝纵筋长度＝基础插筋＋⾸层层⾼＋伸⼊上层的搭接长度2、中间层墙⾝纵筋长度＝本层层⾼＋伸⼊上层的搭接长度3、顶层墙⾝纵筋长度＝层净⾼＋顶层锚固长度墙⾝竖向钢筋根数＝墙净长/间距+1（墙⾝竖向钢筋从暗柱、端柱边50mm开始布置）4、剪⼒墙墙⾝有洞⼝时，墙⾝竖向筋在洞⼝上下两边截断，分别横向弯折15d。
三、墙⾝拉筋1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）2、根数＝墙净⾯积/拉筋的布置⾯积注：墙净⾯积是指要扣除暗（端）柱、暗（连）梁，即墙⾯积-门洞总⾯积-暗柱剖⾯积 - 暗梁⾯积；拉筋的⾯筋⾯积是指其横向间距×竖向间距。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剪力墙钢筋的输入方法:
水平钢筋
格式1：【(排数)】<级别><直径><间距>【[布置范围]】；
1、常规格式：(2)B12@100；
2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；
3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12 /B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距；
4、每排钢筋中有多种钢筋信息且各种配筋间距不同：(1)B12@200/(1)B14@10 0+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距；
5、每排各种配筋信息的布置范围由设计指定：(1)B12@100[1500]/(1)B14@1 00[1300]+(1)B12@100[1500]/(1)B14@100[1300]；
说明
1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示水平钢筋从左侧到右侧的顺序布置。
2、同排存在不同的钢筋信息用“/”隔开；此时当间距后面带“[]”,且括号内必须输入数值，则表示钢筋信息从下之上依次布置，括号内的数值表示该水平筋布置的范围高度；
3、加号之间输入了不同的排数时，取第一个钢筋信息的排数信息；
垂直钢筋
格式1：【*】【(排数)】<级别><直径><间距>
1、常规格式：(2)B12@100；或*(1)B12@200+(1)B14@200；输入“*”时表示该排垂直筋在本层锚固计算，未输入“*”时表示该排纵筋连续伸入上层。
2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；
3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12 /B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距；
4、每排钢筋中有多种钢筋信息且各种配筋间距不同：(1)B12@200/(1)B14@10 0+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距；
说明
1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示垂直钢筋从左侧到右侧的顺序布置。
拉筋
格式1：<级别><直径><水平间距><*><竖向间距>；
例如：A6-600*600
格式2：<数量><级别><直径>
例如：500A6
压墙筋
格式1：<数量><级别><直径>
例如：2B25
其它钢筋
水平加强筋
格式1：<数量><级别><直径>
例如：28B14
格式2：【排数】<级别><直径><间距>；数量同水平钢筋的计算。
例如：4B12@200
垂直加强筋
格式1：<数量><级别><直径>
例如：28B14
格式2：【排数】<级别><直径><间距>；数量同垂直钢筋的计算。
例如：4B12@200。
