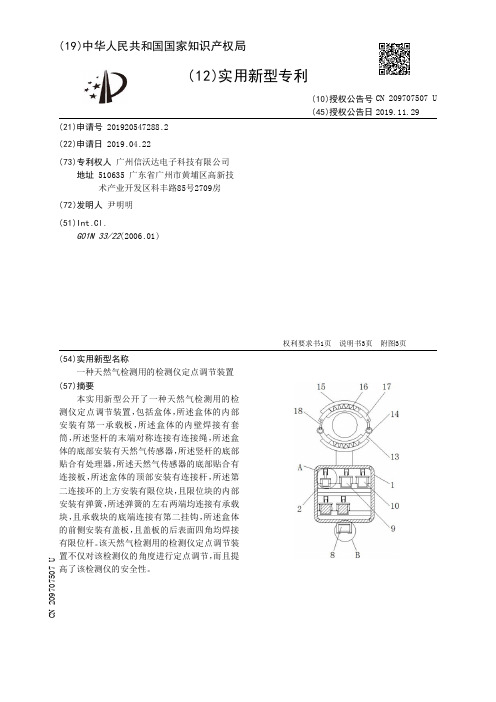

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920547288.2(22)申请日 2019.04.22(73)专利权人 广州信沃达电子科技有限公司地址 510635 广东省广州市黄埔区高新技术产业开发区科丰路85号2709房(72)发明人 尹明明 (51)Int.Cl.G01N 33/22(2006.01)(54)实用新型名称一种天然气检测用的检测仪定点调节装置(57)摘要本实用新型公开了一种天然气检测用的检测仪定点调节装置,包括盒体,所述盒体的内部安装有第一承载板,所述盒体的内壁焊接有套筒,所述竖杆的末端对称连接有连接绳,所述盒体的底部安装有天然气传感器,所述竖杆的底部贴合有处理器,所述天然气传感器的底部贴合有连接板,所述盒体的顶部安装有连接杆,所述第二连接环的上方安装有限位块,且限位块的内部安装有弹簧,所述弹簧的左右两端均连接有承载块,且承载块的底端连接有第二挂钩,所述盒体的前侧安装有盖板,且盖板的后表面四角均焊接有限位杆。
该天然气检测用的检测仪定点调节装置不仅对该检测仪的角度进行定点调节,而且提高了该检测仪的安全性。
权利要求书1页 说明书3页 附图3页CN 209707507 U 2019.11.29C N 209707507U权 利 要 求 书1/1页CN 209707507 U1.一种天然气检测用的检测仪定点调节装置,包括盒体(1),其特征在于:所述盒体(1)的内部安装有第一承载板(2),且第一承载板(2)的上表面焊接安装有第一连接环(3),所述盒体(1)的内壁焊接有套筒(4),且套筒(4)的底部贯穿安装有竖杆(5),所述竖杆(5)的末端对称连接有连接绳(6),且连接绳(6)的末端缠绕连接有第一挂钩(7),所述盒体(1)的底部安装有天然气传感器(8),所述竖杆(5)的底部贴合有处理器(9),且处理器(9)的右侧安装有开关驱动(10),所述天然气传感器(8)的底部贴合有连接板(11),且连接板(11)的下方安装有第二承载板(12),所述盒体(1)的顶部安装有连接杆(13),且连接杆(13)的末端焊接有第二连接环(14),所述第二连接环(14)的上方安装有限位块(15),且限位块(15)的内部安装有弹簧(16),所述弹簧(16)的左右两端均连接有承载块(17),且承载块(17)的底端连接有第二挂钩(18),所述盒体(1)的前侧安装有盖板(19),且盖板(19)的后表面四角均焊接有限位杆(20)。
【CN209838504U】一种汽车尾气处理设备【专利】

( 12 )实 用新型专利
(21)申请号 201920135271 .6
(22)申请日 2019 .01 .26
(73)专利权人 湖南汽车工程职业学院 地址 412001 湖南省株洲市红旗北路476号
(72)发明人 张丹
(74)专利代理机构 北京华仲龙腾专利代理事务 所(普通合伙) 11548
权利要求书1页 说明书4页 附图2页
CN 209838504 U
CN 209838504 U
权 利 要 求 书
1/1 页
1 .一种汽车尾气处理设备,包括进气管(1)、排气管(2)、内壳体(4)、通气孔(42)、载体 催化剂(5)和衬垫(51),所述内壳体(4)的一侧密封连接有所述进气管(1),所述内壳体(4) 的另一侧密封连接有所述排气管(2),所述内壳体(4)的内侧壁靠近所述排气管(2)的一侧 固定有所述通气孔(42),其特征在于:所述内壳体(4)的外侧壁固定有保温层(41),所述保 温层(41)的外侧壁固定有外壳体(3),所述内壳体(4)的内侧壁固定有固定组件(6),所述固 定组件(6)两个为一组,共有两组,每个所述固定组件(6)主要由第一固定部(61)、第二固定 部(62)、缓冲部(63)和连接块(64)组成 ,所述第一固定部(61)的 一侧粘接固定有所述衬垫 (51),所述衬垫(51)的另一侧粘接固定有所述第二固定部(62),所述第二固定部(62)的一 侧粘接固定有所述缓冲部(63),所述缓冲部(63)的一侧粘接固定有所述连接块(64),所述 连接块(64)的内侧壁固定有框体(7),所述衬垫(51)的内侧壁粘接固定有所述载体催化剂 (5)。
实用新型内容 [0007] 为解决上述背景技术中提出的问题。本实用新型提供了一种汽车尾气处理设备, 具有稳定催化剂载体和保温特点。 [0008] 为实现上述目的,本实用新型提供如下技术方案:一种汽车尾气处理设备,包括进 气管、排气管、内壳体、通气孔、载体催化剂和衬垫,所述内壳体的一侧密封连接有所述进气 管 ,所述内壳体的 另一 侧密封连接有所述排气管 ,所述内壳体的内 侧壁靠近所述排气管的 一 侧固定有所述通气孔 ,所述内壳体的 外 侧壁固定有保温层 ,所述保温层的 外 侧壁固定有 外壳体 ,所述内壳体的内 侧壁固定有固定组件 ,所述固定组件两个为一组 ,共有两组 ,每个 所述固定组件主要由第一固定部、第二固定部、缓冲部和连接块组成,所述第一固定部的一 侧粘接固定有所述衬垫 ,所述衬垫的 另一 侧粘接固定有所述第二固定部 ,所述第二固定部 的 一 侧粘接固定有所述缓 冲部 ,所述缓 冲部的 一 侧粘接固定有所述连接块 ,所述连接块的 内侧壁固定有框体,所述衬垫的内侧壁粘接固定有所述载体催化剂。 [0009] 优选的,一组所述固定组件通过所述载体催化剂呈上下对称。 [0010] 优选的,两组所述固定组件通过所述框体呈中心对称。 [0011] 优选的,所述框体的内侧壁焊接固定有通气网格。
【CN209818023U】一种天然气井口管线节流装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920530306.6(22)申请日 2019.04.18(73)专利权人 李光昊地址 062550 河北省沧州市任丘市北站西路庆丰小区5栋3单元302室(72)发明人 李光昊 王军 张萱 张颀悦 (74)专利代理机构 成都君合集专利代理事务所(普通合伙) 51228代理人 张鸣洁(51)Int.Cl.E21B 34/02(2006.01)E21B 43/16(2006.01)(54)实用新型名称一种天然气井口管线节流装置(57)摘要本实用新型公开了一种天然气井口管线节流装置,调整腔内部设置有固定轮、旋转轮,固定轮与旋转轮的中心分别设置有通孔且通孔的周向设置有若干辅助通孔;固定轮承接进气腔固定设置,且旋转轮的一端与固定轮转动连接且另一端与出气腔的始端转动连接;调整腔的内部还设置有调节驱动装置,调整腔为密封结构,调节驱动装置包括蜗杆、转动手柄,蜗杆转动设置在调整腔的内部,且蜗杆的顶端向上贯穿调整腔并与转动手柄连接,旋转轮的外壁上对应设置有涡轮。
本实用新型通过驱动装置调节旋转轮,使得旋转轮的通孔与固定轮的通孔的相对位置发生改变,从而改变节流的效果,本实用新型能用于不同压力的天然气的节流,具有较好的实用性。
权利要求书1页 说明书5页 附图2页CN 209818023 U 2019.12.20C N 209818023U权 利 要 求 书1/1页CN 209818023 U1.一种天然气井口管线节流装置,其特征在于,包括依次连通的进气腔(1)、调整腔(2)、出气腔(3),所述进气腔(1)与进气管(4)连通,且出气腔(3)与出气管(5)连通;所述调整腔(2)内部设置有同轴设置的固定轮(6)、旋转轮(7),所述固定轮(6)与旋转轮(7)的中心分别设置有通孔且通孔的周向设置有若干辅助通孔;所述固定轮(6)承接进气腔(1)固定设置,且旋转轮(7)的一端与固定轮(6)转动连接且另一端与出气腔(3)的始端转动连接;所述旋转轮(7)的内部连接处分别设置有密封橡胶圈;所述调整腔(2)的内部还设置有调节驱动装置,所述调整腔(2)为密封结构,所述调节驱动装置包括蜗杆(8)、转动手柄(9),所述蜗杆(8)转动设置在调整腔(2)的内部,且蜗杆(8)的顶端向上贯穿调整腔(2)并与转动手柄(9)连接,所述旋转轮(7)的外壁上对应设置有涡轮。
【CN209885628U】一种有机物处理催化剂生产用的混合搅拌装置【专利】

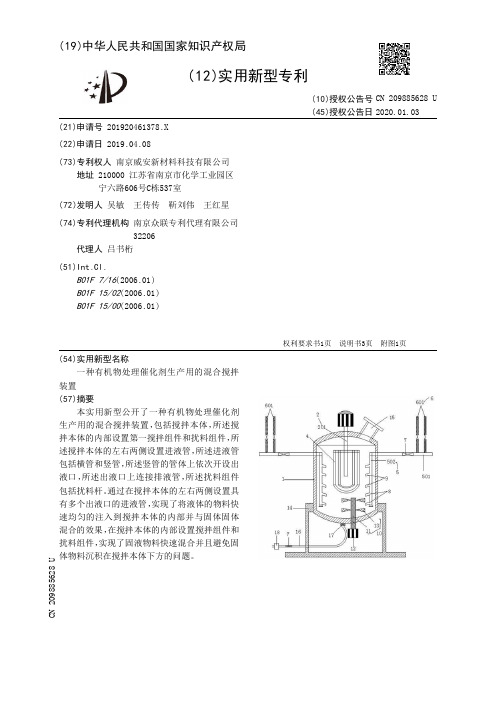

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920461378.X(22)申请日 2019.04.08(73)专利权人 南京威安新材料科技有限公司地址 210000 江苏省南京市化学工业园区宁六路606号C栋537室(72)发明人 吴敏 王传传 靳刘伟 王红星 (74)专利代理机构 南京众联专利代理有限公司32206代理人 吕书桁(51)Int.Cl.B01F 7/16(2006.01)B01F 15/02(2006.01)B01F 15/00(2006.01)(54)实用新型名称一种有机物处理催化剂生产用的混合搅拌装置(57)摘要本实用新型公开了一种有机物处理催化剂生产用的混合搅拌装置,包括搅拌本体,所述搅拌本体的内部设置第一搅拌组件和扰料组件,所述搅拌本体的左右两侧设置进液管,所述进液管包括横管和竖管,所述竖管的管体上依次开设出液口,所述出液口上连接排液管,所述扰料组件包括扰料杆。
通过在搅拌本体的左右两侧设置具有多个出液口的进液管,实现了将液体的物料快速均匀的注入到搅拌本体的内部并与固体固体混合的效果,在搅拌本体的内部设置搅拌组件和扰料组件,实现了固液物料快速混合并且避免固体物料沉积在搅拌本体下方的问题。
权利要求书1页 说明书3页 附图1页CN 209885628 U 2020.01.03C N 209885628U权 利 要 求 书1/1页CN 209885628 U1.一种有机物处理催化剂生产用的混合搅拌装置,其特征在于:包括搅拌本体,所述搅拌本体的内部设置第一搅拌组件,所述第一搅拌组件包括搅拌杆,所述搅拌杆的上端延伸至搅拌本体外侧并通过联轴器连接搅拌电机,所述搅拌杆的杆体上安装搅拌桨,所述搅拌桨的高度为搅拌本体高度的三分之一,所述搅拌本体的左右两侧设置进液管,所述进液管包括横管和竖管,所述横管的一端延伸至搅拌本体的内侧并与竖管连接,另一端设置在搅拌本体的外侧且在管体上设置输液管组,所述输液管组包括一对输液管,所述输液管和所述横管的管体上设置进液阀,所述竖管的管体上依次开设出液口,所述出液口上连接排液管,所述搅拌本体的下端设置扰料组件,所述扰料组件包括扰料杆,所述扰料杆延伸至搅拌本体的外侧并通过联轴器与扰料电机连接,所述扰料杆的杆体上设置扰料桨,所述扰料桨设置为三角板状。
【CN209798059U】一种气体收集系统【专利】

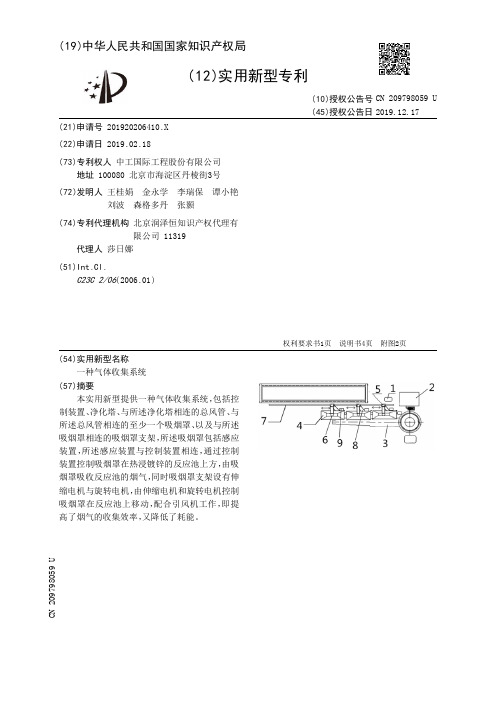

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920206410.X(22)申请日 2019.02.18(73)专利权人 中工国际工程股份有限公司地址 100080 北京市海淀区丹棱街3号
(72)发明人 王桂娟 金永学 李瑞保 谭小艳 刘波 森格多丹 张颢
(74)专利代理机构 北京润泽恒知识产权代理有限公司 11319代理人 莎日娜
(51)Int.Cl.C23C 2/06(2006.01)
(54)实用新型名称一种气体收集系统(57)摘要本实用新型提供一种气体收集系统,包括控制装置、净化塔、与所述净化塔相连的总风管、与所述总风管相连的至少一个吸烟罩、以及与所述吸烟罩相连的吸烟罩支架,所述吸烟罩包括感应装置,所述感应装置与控制装置相连,通过控制装置控制吸烟罩在热浸镀锌的反应池上方,由吸烟罩吸收反应池的烟气,同时吸烟罩支架设有伸缩电机与旋转电机,由伸缩电机和旋转电机控制吸烟罩在反应池上移动,配合引风机工作,即提高了烟气的收集效率,又降低了耗能。
权利要求书1页 说明书4页 附图2页
CN 209798059 U2019.12.17
CN 209798059 U1.一种气体收集系统,其特征在于,包括控制装置、净化塔、与所述净化塔相连的总风管、与所述总风管相连的至少一个吸烟罩、以及与所述吸烟罩相连的吸烟罩支架,所述吸烟罩包括感应装置,所述感应装置与控制装置相连。2.根据权利要求1所述的气体收集系统,其特征在于,所述吸烟罩支架包括旋转电机,所述旋转电机分别与所述吸烟罩和控制装置相连。3.根据权利要求2所述的气体收集系统,其特征在于,所述旋转电机的旋转角度为0-360度。4.根据权利要求2所述的气体收集系统,其特征在于,所述吸烟罩支架还包括伸缩电机,所述伸缩电机与控制装置相连。5.根据权利要求2所述的气体收集系统,其特征在于,所述吸烟罩支架还包括道轨,所述道轨包括移动电机,所述移动电机与所述吸烟罩支架相连。6.根据权利要求5所述的气体收集系统,其特征在于,所述道轨设在反应池侧边,所述吸烟罩设在所述反应池的顶部,所述吸烟罩的面积覆盖所述反应池面积。7.根据权利要求1所述的气体收集系统,其特征在于,所述总风管包括至少一台引风机,所述吸烟罩包括软管,所述软管固定在吸烟罩支架上,所述引风机与所述软管相连。8.根据权利要求7所述的气体收集系统,其特征在于,所述软管包括伸缩管,所述伸缩管包括钢丝铝箔。9.根据权利要求7所述的气体收集系统,其特征在于,所述吸烟罩在道轨从上至下运动,所述引风机的工作功率随所述吸烟罩从上至下运动逐渐减少。10.根据权利要求1所述的气体收集系统,其特征在于,所述控制装置包括行程感应装置、位置感应装置、传感器和液压缸。
【CN209850171U】一种天然气管道的焊接辅助装置【专利】

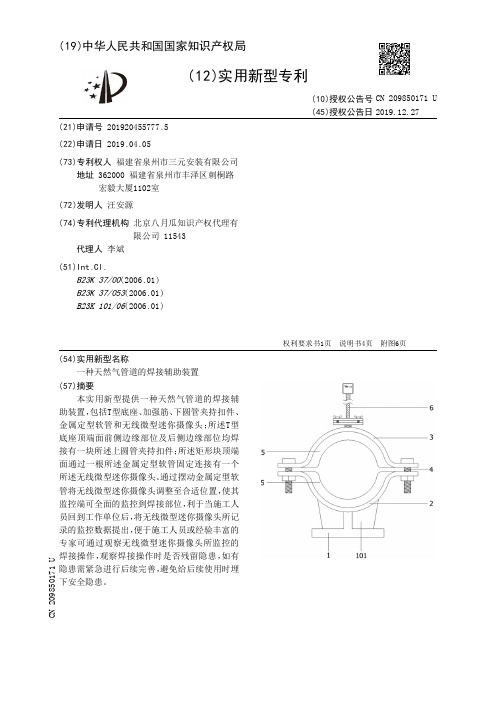

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920455777.5(22)申请日 2019.04.05(73)专利权人 福建省泉州市三元安装有限公司地址 362000 福建省泉州市丰泽区刺桐路宏毅大厦1102室(72)发明人 汪安源 (74)专利代理机构 北京八月瓜知识产权代理有限公司 11543代理人 李斌(51)Int.Cl.B23K 37/00(2006.01)B23K 37/053(2006.01)B23K 101/06(2006.01)(54)实用新型名称一种天然气管道的焊接辅助装置(57)摘要本实用新型提供一种天然气管道的焊接辅助装置,包括T型底座、加强筋、下圆管夹持扣件、金属定型软管和无线微型迷你摄像头;所述T型底座顶端面前侧边缘部位及后侧边缘部位均焊接有一块所述上圆管夹持扣件;所述矩形块顶端面通过一根所述金属定型软管固定连接有一个所述无线微型迷你摄像头。
通过摆动金属定型软管将无线微型迷你摄像头调整至合适位置,使其监控端可全面的监控到焊接部位,利于当施工人员回到工作单位后,将无线微型迷你摄像头所记录的监控数据提出,便于施工人员或经验丰富的专家可通过观察无线微型迷你摄像头所监控的焊接操作,观察焊接操作时是否残留隐患,如有隐患需紧急进行后续完善,避免给后续使用时埋下安全隐患。
权利要求书1页 说明书4页 附图6页CN 209850171 U 2019.12.27C N 209850171U权 利 要 求 书1/1页CN 209850171 U1.一种天然气管道的焊接辅助装置,其特征在于:该天然气管道的焊接辅助装置包括T 型底座、加强筋、下圆管夹持扣件、上圆管夹持扣件、螺纹盲孔、紧固螺栓、橡胶隔离垫层、可拆卸式辅助装置、矩形块、矩形凹槽、螺纹通孔、螺柱、蝶形螺丝、金属定型软管和无线微型迷你摄像头;所述T型底座顶端面前侧边缘部位及后侧边缘部位均焊接有一块所述上圆管夹持扣件,且两块所述上圆管夹持扣件正上方部位均通过两个所述紧固螺栓各固定连接有一个所述上圆管夹持扣件;两块所述上圆管夹持扣件外周面顶端中心部位均开设有一处所述螺纹盲孔;共设置有一个所述可拆卸式辅助装置,且所述可拆卸式辅助装置经由所述矩形块、所述螺柱、所述蝶形螺丝、所述金属定型软管和所述无线微型迷你摄像头共同组成;所述矩形块底端面中心部位焊接有一根所述螺柱,且所述螺柱与所述螺纹盲孔螺纹相匹配;所述矩形块前端面开设有一处所述矩形凹槽,且所述矩形凹槽贯通所述矩形块的左端面及右端面;所述矩形块顶端面左前侧夹角部位及右前侧夹角部位均开设有一处所述螺纹通孔,且两处所述螺纹通孔均与所述矩形凹槽相连通;两处所述螺纹通孔内均螺纹连接有一个所述蝶形螺丝;所述矩形块顶端面通过一根所述金属定型软管固定连接有一个所述无线微型迷你摄像头。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920521970.4
(22)申请日 2019.04.17
(73)专利权人 一汽解放汽车有限公司
地址 130011 吉林省长春市汽车产业开发
区创业大街1063号
(72)发明人 刘守顺 邢喜春 王科星 朱宏志
(74)专利代理机构 无锡市大为专利商标事务所
(普通合伙) 32104
代理人 朱建均
(51)Int.Cl.
F01N 3/28(2006.01)
F01N 1/10(2006.01)
F01N 13/00(2010.01)
F01N 13/08(2010.01)
(54)实用新型名称一种国六天然气后处理器(57)摘要本实用新型公开了一种国六天然气后处理器,包括外壳,外壳上部开有尾气入口,外壳一侧开口处安装左端盖,外壳另一侧安装右端盖,外壳内设置左隔板,左隔板一侧设置右隔板,左隔板与右隔板之间设置载体封装体和尾管连接管,尾管连接管一端连接尾管,尾管上设置氧传感器座。
外壳为左右均有开口的壳状。
左端盖内侧覆盖左吸音层。
采用本实用新型后处理器,通过结构设计对后处理器内部流动进行管理,保证排气均匀分布到载体端面和对载体保温管理,提高了催化剂的利用率,从而提高了转化效率。
可以降低载体体积和贵金属用量,从而降低总成的成本。
同时将氧传感器布置在后处理器尾管上,最
大程度的保证了氧传感器能及时采集到信号。
权利要求书1页 说明书2页 附图8页CN 209855887 U 2019.12.27
C N 209855887
U
权 利 要 求 书1/1页CN 209855887 U
1.一种国六天然气后处理器,其特征在于:所述处理器包括外壳(2),所述外壳(2)上部开有尾气入口,所述外壳(2)一侧开口处安装左端盖(1),所述外壳(2)另一侧安装右端盖(6),所述外壳(2)内设置左隔板(3),所述左隔板(3)一侧设置右隔板(11),所述左隔板(3)与所述右隔板(11)之间设置载体封装体(9)和尾管连接管(5),所述尾管连接管(5)一端连接尾管(7),所述尾管(7)上设置氧传感器(8)。
2.如权利要求1所述的国六天然气后处理器,其特征在于:所述外壳(2)为左右均有开口的壳状。
3.如权利要求2所述的国六天然气后处理器,其特征在于:所述左端盖(1)内侧覆盖左吸音层(1-1)。
4.如权利要求1所述的国六天然气后处理器,其特征在于:所述右端盖(6)内侧覆盖右吸音层(6-1),所述右端盖(6)内侧下部开有尾管开口(6-2)。
5.如权利要求1所述的国六天然气后处理器,其特征在于:所述左隔板(3)上开有左载体封装管孔(3-1),所述左载体封装管孔(3-1)下发开有左尾管连接管孔(3-2)。
6.如权利要求1所述的国六天然气后处理器,其特征在于:所述右隔板(11)上开有右载体封装管孔(11-1),所述右载体封装管孔(11-1)下方开有右尾管连接管孔(11-2),所述右尾管连接管孔(11-2)一侧设置气孔(11-3)。
7.如权利要求1所述的国六天然气后处理器,其特征在于:所述尾管连接管(5)外周开有消音孔(5-1),所述消音孔(5-1)外周包裹消声套管外壳(10)。
2。
