安全气囊检测要求和判断方法_
Jetta,Bora,Golf安全气囊系统对安全气囊系统的检测要求和判断方法
问题描述
服务站对安全气囊系统的检测不规范，缺乏明确要求和指导。
分布范围
装有安全气囊系统的大众品牌车辆。
技术说明
一、检测内容
服务站接到用户关于安全气囊系统的抱怨后，必须由技术经理完成以下工作。
通过1551或5051对气囊控制单元进行故障记忆读取，并将整个过程和结果打印出来，在打印结果的空白处注明气囊的状态，并由用
户和服务站技术经理签字确认。
对事故车辆进行拍照，拍摄照片的角度应包含事故车辆的正面、侧面、车辆底部和机舱内部等方向和损伤件的局部照片。
请车主写出事故过程并根据车主描述绘制出事故现场的草图，并由用户签字确认。
然后服务站要赶到事故现场核实用户的描述，如实
记录现场情况（包括事故发生时的天气，事故起使位置，车辆的运
动轨迹和车辆最终停止位置等）并绘制现场示意图，而且应有事故
现场照片。
二、判断方法
在安全气囊系统不存在故障时，比较安全气囊控制单元的故障记忆内容和气囊的状态是否一致，如二者一致说明系统工作正常，反之则说明系统存
在问题。
车辆的损坏程度不做为判断安全气囊系统工作是否正常的主要依
据。
具体说明，在气囊控制单元无其他故障记忆的情况下，如：
气囊控制单元有“存储了撞车数据”的记忆，同时气囊引爆，则表明安全气囊系统正常。
气囊控制单元有“存储了撞车数据”的记忆，但气囊未引爆，则表明安全气囊系统不正常。
气囊控制单元没有“存储了撞车数据”的记忆，但气囊引爆，则表明安全气囊系统不正常。
气囊控制单元没有“存储了撞车数据”的记忆，同时气囊未引爆，则表明安全气囊系统正常。
三、处理过程
服务站根据判断方法作出结论后，结合自学手册和用户说明书的相关内容向用户作出说明，如果用户接受，将相关文件存档备查。
用户车辆按相关
规定处理。
如用户不接受，立即将信息和相关文件通过电子邮件发到售后服务科现场代表和技术支持组。
在征得用户同意的情况下可以由一汽—大众公司对气
囊控制单元和气囊单元作出进一步质量判断。
如果公司检查证明系统正常，
用户需负担相关检测费用；如果公司检查证明系统不正常，按质量担保条理
处理。
注意事项
1、由一汽-大众公司对气囊控制单元和气囊单元做进一步质量判断时，服务
站必须和用户签定书面协议，明确用户意见。
2、书面协议应有用户、服务总监和现场代表三方签字。
附件1
车型：底盘号：
发动机号：行驶里程：
领证日期：车牌号：
用户姓名：性别：
年龄：
故障记忆打印内容粘贴位置：
事故车辆照片粘贴位置：
技术经理：服务总监：公章
附件2
用户陈述内容粘贴位置
附件3
服务站现场勘察照片和事故现场示意图粘贴位置。
安全气囊检测标准
GB/T 19949.2-2005/ISO 12097-2：1996 道路车辆安全气囊部件第2部分：安全气囊模块试验2007-06-26 20:25:52 作者：来源：互联网文字大小：大中小简介：GB/T 19949.2－2005/ISO 12097-2:1996 （2005-10-08 发布,2006-04-01 实施）前言GB/T 19949《道路车辆安全气囊部件》分为3部分：——第1部分：术语；— ...GB/T 19949.2－2005/ISO 12097-2:1996 （2005-10-08 发布,2006-04-01 实施）前言GB/T 19949《道路车辆安全气囊部件》分为3部分：——第1部分：术语；——第2部分：安全气囊模块试验；——第3部分：气体发生器总成试验。
本部分为GB/T 19949的第2部分。
本部分等同采用子ISO12097-2:1996《道路车辆安全气囊部件第2部分:安全气囊模块试验》(英文版)。
本部分的附录A为规范性附录，附录B为资料性附录。
本部分由全国汽车标准化技术委员会提出并归口。
本部分起草单位：中国汽车技术研究中心、一汽技术中心、国家汽车质量监督检验中心(襄樊)、石家庄久乐汽车安全设备有限公司、西安庆华汽车安全系统有限责任公司、锦恒汽车安全系统股份有限公司。
本部分主要起草人：朱西产、朱彤、邱少波、李三红、张建、田大利、杨栋林。
GB/T 19949.2-2005/ISO 12097-2:1996道路车辆安全气囊部件第2部分：安全气囊模块试验Road vehicle－Airbag components－Part 2:Testing of airbagmodules(ISO 12097-2:1996,IDT)1 范围GB/T 19949的本部分规定了道路车辆安全气囊模块的试验方法，以及安全气囊模块环境试验程序和要求。
GB/T 19949的第3部分对气体发生器总成试验进行了规定。
安全气囊检测
安全气囊系统的检测安全气囊（SRS）系统由碰撞传感器、安全气囊组件（气囊和气体发生器）和SRS电控单元等组成。
碰撞传感器包括前（左右）碰撞传感器、中央碰撞传感器和安全传感器。
气体发生器包括引爆器、增压器、过滤器和固体燃料等。
除此之外SRS系统还配有备用电源和故障自诊断装置。
1. SRS系统的一般检查方法当打开点火开关后，仪表板上的安全气囊故障指示灯（SRS灯）亮，大约5- 10S后熄灭，则表示系统工作正常。
根据车型不同，SRS灯亮的时间稍有不同。
如果SRS灯一直亮着，表明SRS系统存在故障，应对SRS 系统进行检查。
一般检查方法是：（1）接通点火开关时SRS灯应正常发亮，如此时灯不亮，应检查SRS 灯灯泡是否烧坏、线路是否断路（2）先拆去气囊导线连接器，并将安全气囊侧导线连接器的端子短接（3）用万用表检查碰撞传感器线路是否断路或短路（4）用万用表检查碰撞传感器的直流阻抗应符合车型技术要求，否则应更换碰撞传感器（5）检查碰撞传感器的安装情况，如发现松动，应加以紧固（6）检查SRS系统的线束和连接器的连接状况，如发现异常，应检修或更换（7）清除故障代码，然后重复进行点火开关的“开一关”操作，检查故障代码，若输出正常代码，则进一步进行电气检查，若输出故障代码，则根据故障代码确定附加作业项目。
2.SRS系统的电气检查用一只12V 的小灯泡代替安全气囊组件接入电路，检查时，以下情况下小灯泡均不闪亮为正常，如果小灯泡闪亮，则说明SRS系统线路不良：（1）接通点火开关（2）起动发动机（3）汽车行驶至车速超过80KM/H 时，紧急制动；（4）在崎岖道路上行驶，或设置常见障碍，如路面有砖头等，高速驶过。
汽车安全气囊使用规范
汽车安全气囊使用规范一、引言近年来，汽车行业快速发展，自动驾驶技术的逐步成熟，给人们带来了更多出行的便利。
然而，随之而来的安全问题也引起了广泛关注。
安全气囊作为汽车安全装备的重要组成部分，对于保障乘车人员的生命安全起着至关重要的作用。
因此，建立一套科学合理的汽车安全气囊使用规范对于推动汽车行业的安全发展具有重要的意义。
本文将就汽车安全气囊的使用规范进行详细阐述。
二、安全气囊的定义和作用安全气囊，是指在车辆发生碰撞时迅速充气膨胀从而减少乘车人员碰撞伤害的装置。
它能够在车辆碰撞前的极短时间内迅速充气，并在乘车人员与车辆各部件相撞时起到缓冲和保护的作用，减少乘车人员在碰撞事故中遭受的伤害。
安全气囊的使用规范主要包括以下几个方面：三、安全气囊的选用和布置在汽车制造过程中，需要根据车型和车辆的用途选择适当类型的安全气囊，并在车辆内部布置得当。
1. 安全气囊的选用：根据车辆的类型和用途，选择适宜的安全气囊类型，包括驾驶员安全气囊、副驾驶员安全气囊、侧安全气囊、帷幕式安全气囊等。
同时，要保证所选用的安全气囊符合国家的强制性安全技术要求。
2. 安全气囊的布置：根据车辆的结构和座位布局，合理布置安全气囊，确保安全气囊能够及时准确地对乘车人员提供保护。
同时，在布置安全气囊时要考虑到车辆结构的安全性与气囊敏感性的平衡，避免设计上的缺陷导致安全气囊无法正常发挥作用。
四、安全气囊的工作原理与检测方法安全气囊的工作原理是将碰撞传感器感知到的撞击信号转化为电信号，并通过控制装置控制气囊的充气和放气。
而安全气囊的检测方法则是通过对各个关键部件进行监测和测试，确保其可靠工作。
1. 工作原理：安全气囊主要由碰撞传感器、控制装置和充气装置组成。
碰撞传感器负责感知车辆碰撞的撞击信号，并将信号转化为电信号传输给控制装置。
控制装置则根据传感器传回的信号判断是否需要触发气囊充气，如果需要，则通过充气装置将气囊迅速充气。
2. 检测方法：安全气囊的检测方法主要包括传感器测试、控制装置测试和充气装置测试。

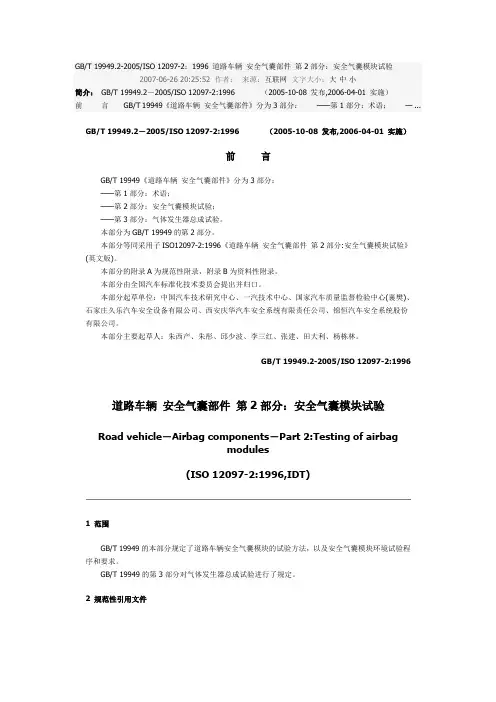

安全气囊检测标准
GB/T 19949.2-2005/ISO 12097-2：1996 道路车辆安全气囊部件第2部分：安全气囊模块试验2007-06-26 20:25:52 作者：来源：互联网文字大小：大中小简介：GB/T 19949.2－2005/ISO 12097-2:1996 （2005-10-08 发布,2006-04-01 实施）前言GB/T 19949《道路车辆安全气囊部件》分为3部分：——第1部分：术语；— ...GB/T 19949.2－2005/ISO 12097-2:1996 （2005-10-08 发布,2006-04-01 实施）前言GB/T 19949《道路车辆安全气囊部件》分为3部分：——第1部分：术语；——第2部分：安全气囊模块试验；——第3部分：气体发生器总成试验。
本部分为GB/T 19949的第2部分。
本部分等同采用子ISO12097-2:1996《道路车辆安全气囊部件第2部分:安全气囊模块试验》(英文版)。
本部分的附录A为规范性附录，附录B为资料性附录。
本部分由全国汽车标准化技术委员会提出并归口。
本部分起草单位：中国汽车技术研究中心、一汽技术中心、国家汽车质量监督检验中心(襄樊)、石家庄久乐汽车安全设备有限公司、西安庆华汽车安全系统有限责任公司、锦恒汽车安全系统股份有限公司。
本部分主要起草人：朱西产、朱彤、邱少波、李三红、张建、田大利、杨栋林。
GB/T 19949.2-2005/ISO 12097-2:1996道路车辆安全气囊部件第2部分：安全气囊模块试验Road vehicle－Airbag components－Part 2:Testing of airbagmodules(ISO 12097-2:1996,IDT)1 范围GB/T 19949的本部分规定了道路车辆安全气囊模块的试验方法，以及安全气囊模块环境试验程序和要求。
GB/T 19949的第3部分对气体发生器总成试验进行了规定。

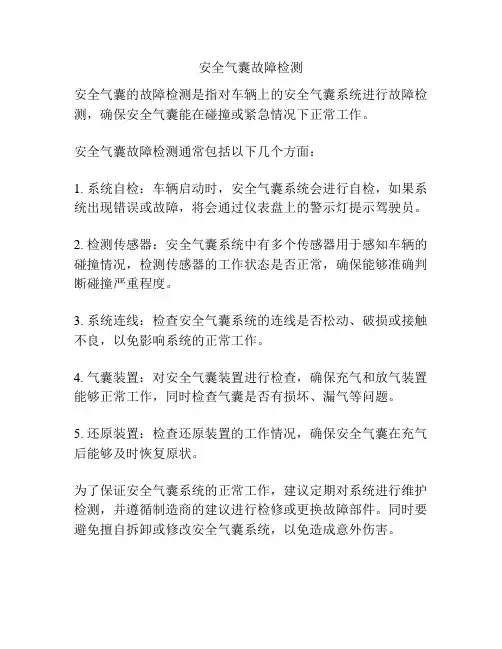

安全气囊故障检测
安全气囊故障检测
安全气囊的故障检测是指对车辆上的安全气囊系统进行故障检测，确保安全气囊能在碰撞或紧急情况下正常工作。
安全气囊故障检测通常包括以下几个方面：
1. 系统自检：车辆启动时，安全气囊系统会进行自检，如果系统出现错误或故障，将会通过仪表盘上的警示灯提示驾驶员。
2. 检测传感器：安全气囊系统中有多个传感器用于感知车辆的碰撞情况，检测传感器的工作状态是否正常，确保能够准确判断碰撞严重程度。
3. 系统连线：检查安全气囊系统的连线是否松动、破损或接触不良，以免影响系统的正常工作。
4. 气囊装置：对安全气囊装置进行检查，确保充气和放气装置能够正常工作，同时检查气囊是否有损坏、漏气等问题。
5. 还原装置：检查还原装置的工作情况，确保安全气囊在充气后能够及时恢复原状。
为了保证安全气囊系统的正常工作，建议定期对系统进行维护检测，并遵循制造商的建议进行检修或更换故障部件。
同时要避免擅自拆卸或修改安全气囊系统，以免造成意外伤害。

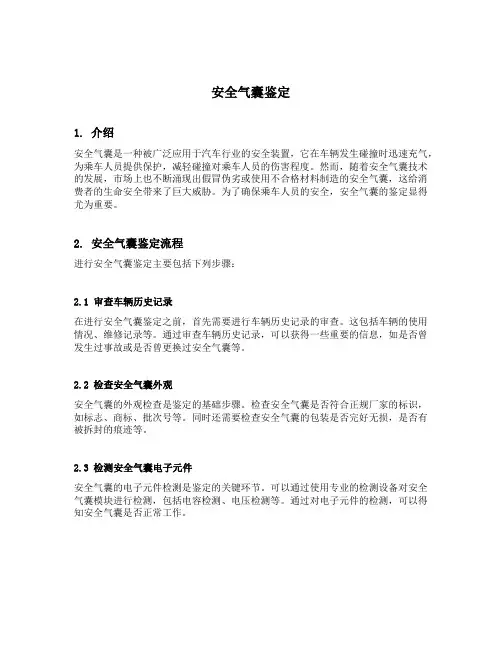

安全气囊鉴定
安全气囊鉴定1. 介绍安全气囊是一种被广泛应用于汽车行业的安全装置，它在车辆发生碰撞时迅速充气，为乘车人员提供保护，减轻碰撞对乘车人员的伤害程度。
然而，随着安全气囊技术的发展，市场上也不断涌现出假冒伪劣或使用不合格材料制造的安全气囊，这给消费者的生命安全带来了巨大威胁。
为了确保乘车人员的安全，安全气囊的鉴定显得尤为重要。
2. 安全气囊鉴定流程进行安全气囊鉴定主要包括下列步骤：2.1 审查车辆历史记录在进行安全气囊鉴定之前，首先需要进行车辆历史记录的审查。
这包括车辆的使用情况、维修记录等。
通过审查车辆历史记录，可以获得一些重要的信息，如是否曾发生过事故或是否曾更换过安全气囊等。
2.2 检查安全气囊外观安全气囊的外观检查是鉴定的基础步骤。
检查安全气囊是否符合正规厂家的标识，如标志、商标、批次号等。
同时还需要检查安全气囊的包装是否完好无损，是否有被拆封的痕迹等。
2.3 检测安全气囊电子元件安全气囊的电子元件检测是鉴定的关键环节。
可以通过使用专业的检测设备对安全气囊模块进行检测，包括电容检测、电压检测等。
通过对电子元件的检测，可以得知安全气囊是否正常工作。
2.4 进行残留物检查安全气囊的残留物检查也是一项重要的鉴定工作。
通过对安全气囊表面和内部进行检查，可以发现有无异常的痕迹，如剪切痕迹、电焊痕迹等。
同时还可以对安全气囊进行化学成分分析，进一步确定其真伪。
2.5 判定鉴定结果根据以上的鉴定步骤和检测结果，可以得出安全气囊的鉴定结果。
如果安全气囊符合正规厂家的标准，经过正确使用并未发生事故，那么可以判定为合格产品。
反之，如果发现有任何异常或违规情况，就需要判定为不合格产品。
3. 安全气囊鉴定的意义安全气囊鉴定对于保障乘车人员的生命安全具有重要意义。
3.1 避免安全事故的发生通过对安全气囊进行鉴定，可以确保车辆配备的安全气囊是符合标准的，能够在发生事故时提供有效的保护措施，减轻事故对乘车人员的伤害。
3.2 防止假冒伪劣产品进入市场安全气囊是一项关乎人身安全的产品，如果市场上出现大量假冒伪劣或使用不合格材料制造的安全气囊，将给消费者的生命安全带来巨大的威胁。
安全气囊故障检测案例
安全气囊故障检测案例（原创版）目录1.安全气囊故障的表现2.安全气囊故障的原因3.安全气囊故障的检测方法4.安全气囊故障的处理方法5.结论正文安全气囊故障检测案例随着汽车保有量的增加，汽车安全问题越来越受到人们的关注。
安全气囊作为汽车被动安全的重要组成部分，其工作状态良好与否直接关系到乘车人员的生命安全。
因此，对安全气囊故障的检测和处理显得尤为重要。
一、安全气囊故障的表现安全气囊故障的表现主要有以下几点：1.安全气囊警告灯常亮。
当车辆启动时，如果安全气囊警告灯一直亮着，说明安全气囊系统可能存在故障。
2.安全气囊在碰撞时未弹出。
当车辆发生碰撞时，如果安全气囊没有弹出，可能是由于安全气囊系统故障导致的。
二、安全气囊故障的原因安全气囊故障的原因有很多，常见的有以下几点：1.安全气囊传感器故障。
安全气囊传感器负责检测碰撞信号，如果传感器故障，可能导致安全气囊在碰撞时无法正常弹出。
2.安全气囊控制模块故障。
安全气囊控制模块是安全气囊系统的核心部件，负责控制安全气囊的弹出。
如果控制模块故障，可能导致安全气囊无法正常弹出。
3.安全气囊线路故障。
安全气囊系统中的线路如果老化、破损或接触不良，可能导致安全气囊无法正常工作。
4.安全气囊损坏。
在车辆发生严重碰撞时，安全气囊可能受到损坏，导致无法正常弹出。
三、安全气囊故障的检测方法检测安全气囊故障的方法主要有以下几点：1.读取故障码。
使用诊断仪器读取安全气囊系统的故障码，了解故障原因。
2.检查安全气囊传感器。
检查安全气囊传感器的连接是否正常，传感器本身是否损坏。
3.检查安全气囊控制模块。
检查安全气囊控制模块的连接是否正常，控制模块本身是否损坏。
4.检查安全气囊线路。
检查安全气囊线路是否老化、破损或接触不良。
5.检查安全气囊本身。
检查安全气囊是否损坏。
四、安全气囊故障的处理方法处理安全气囊故障的方法主要有以下几点：1.对于安全气囊传感器故障，可以更换传感器。
2.对于安全气囊控制模块故障，可以更换控制模块。
安全气囊标准
安全气囊标准一、气囊性能安全气囊的性能主要包括响应时间、充气速度和持续时间等方面。
响应时间是指气囊系统在车辆碰撞时激活的时间，要求必须迅速，以便在乘员尚未受到伤害之前提供保护。
充气速度要足够快，以便在短时间内充满并起到保护作用。
持续时间则要求足够长，以便为乘员提供足够的缓冲和保护。
二、气囊设计安全气囊的设计需要考虑多方面的因素，如气囊的大小、形状、位置以及与座椅、方向盘等车辆其他部分的配合等。
设计需要充分考虑碰撞时的冲击力和角度，以及乘员的体型、坐姿等因素，以确保气囊能够在最佳状态下工作。
三、气囊材料气囊材料的选择对于气囊的性能和寿命有着至关重要的影响。
气囊必须具备足够的强度和韧性，以承受碰撞时的冲击力，同时还需要具备一定的阻燃性能和耐久性。
材料的选择和工艺的确定需要根据具体的应用场景和需求来确定。
四、气囊系统测试气囊系统的测试是确保其性能和安全的关键环节。
测试包括静态测试、动态测试和实际碰撞测试等多种方式。
测试的内容包括气囊的响应时间、充气速度、持续时间、保护效果以及对车辆其他部分的干扰等。
测试结果必须符合相关标准和要求，以确保气囊系统的安全性和可靠性。
五、气囊安装指南安全气囊的安装需要遵循一定的标准和指南，以确保其正常工作和最佳性能。
安装时需要遵循制造商提供的安装指南和规范，并确保所有传感器、线束、气囊等部件都正确安装并连接良好。
同时还需要进行必要的检测和调试，以确保气囊系统正常工作。
六、气囊安全标准为了保证安全气囊的有效性和安全性，需要制定相关的安全标准。
这些标准应该包括对气囊系统设计、性能、材料、测试等方面的要求和规范，以确保其符合相关法规和标准。
同时，还需要对气囊系统进行定期检测和维护，以确保其始终保持良好的工作状态。
七、气囊环保标准随着环保意识的不断提高，对于汽车零部件的环保要求也越来越严格。
对于安全气囊而言，需要选择环保的材料和工艺，尽可能减少对环境的负面影响。
同时，还需要在生产和使用过程中采取必要的环保措施，如废弃物的分类和处理等，以降低对环境的影响。
安全气囊维修安全检查
安全气囊维修安全检查1. 介绍在车辆安全系统中，安全气囊是一项关键的被动安全装置。
安全气囊在车辆发生碰撞时，能够快速充气并为乘客提供保护，减轻碰撞对人体的伤害。
然而，为了确保安全气囊始终处于良好的工作状态，定期进行维修安全检查是必不可少的。
2. 定期检查安全气囊2.1 检查指示灯安全气囊系统通常配备有指示灯，可以显示系统的工作状态。
在维修安全检查中，首先要检查安全气囊系统的指示灯。
如果指示灯常亮或闪烁，可能意味着系统存在故障，需要进一步检查和修复。
2.2 检查安全气囊线束安全气囊需要通过线束连接到车辆的中央控制系统。
维修安全检查时，需要检查线束是否完好无损，并且连接是否牢固。
任何线束的磨损、断裂或接头松动都可能影响安全气囊的正常工作。
2.3 检查安全气囊感应器安全气囊感应器负责检测车辆是否发生碰撞，并在必要时触发安全气囊的充气。
在维修安全检查中，需要检查感应器是否敏感，并且是否正确定位。
如果感应器存在问题，安全气囊可能无法在事故发生时正常充气。
2.4 检查气囊充气系统安全气囊需要一个可靠的充气系统来实现快速充气。
在维修安全检查中，需要检查充气系统的压力是否正常，并且检查充气装置及气囊是否有任何损坏或漏气。
只有检查正常的充气系统，安全气囊才能在事故发生时迅速充气。
3. 维修安全气囊3.1 寻找专业维修人员安全气囊属于复杂的车辆系统，只有经过专业培训并且具备相关证书的维修人员才能进行维修。
在维修安全气囊前，请确保找到经验丰富、资质合格的专业维修人员。
3.2 使用正规维修配件维修安全气囊时，使用正规的、经过授权的维修配件非常重要。
只有正规配件才能确保安全气囊的性能和质量符合标准，并且能够在事故中可靠地发挥作用。
3.3 注意维修作业流程在维修安全气囊时，维修人员需要遵循严格的作业流程。
这包括正确拆卸和安装安全气囊，避免操作失误，以及确保维修过程中不损坏其他部件。
3.4 进行维修后的测试在维修安全气囊完成后，需要进行系统测试来验证维修效果。
气囊测试方法
气囊测试方法嗨，朋友们！今天咱们来聊聊汽车气囊这个超级重要的东西的测试方法。
你想啊，气囊就像是汽车在危险时刻给我们的一个超级英雄护盾，那它到底是怎么被测试得足够靠谱的呢？这可大有学问。
我有个朋友叫小李，他就在汽车安全测试部门工作。
有一次我去他那儿参观，才算是开了眼界。
他一上来就给我讲静态测试。
这静态测试就像是给气囊来一场不动声色的考试。
他们会把气囊的组件，什么气体发生器啊、气囊本体啊，放在特制的架子上。
就好比把一个运动员的四肢都固定住，然后测试他的肌肉力量一样。
他们要检查这些组件的连接是否牢固。
小李拿着个小工具，这儿敲敲，那儿看看，嘴里还嘟囔着：“这要是连接不牢，到时候咋保护人呢？”他会仔细查看每一个接口，就像妈妈检查孩子衣服上的纽扣有没有缝紧一样。
然后就是电气性能测试。
气囊的弹出可是需要电信号来触发的。
这时候就像在检查一个精密的电路系统。
小李和他的同事们会用专门的仪器，检测电路的导通性。
要是这电路不通畅，那就像电话没信号一样糟糕。
我就问他：“这要是电路出问题，气囊不就成摆设了？”小李皱着眉头说：“那可不，这就像枪里没子弹，关键时刻掉链子。
”他们要确保从传感器接收到信号到气囊完全弹出的整个电路链路都是畅通无阻的。
再说说环境模拟测试。
汽车在不同的环境下行驶，气囊得随时待命。
这就像让一个战士在各种恶劣天气下都能战斗。
他们会把气囊放到高温、低温、高湿度的环境箱里。
高温的时候，那环境箱里热得像蒸笼一样，我站在旁边都出汗。
小李说：“这要是在高温下气囊的材料或者性能有变化，那可就危险喽。
”而低温的时候，又冷得像冰窖，我都忍不住打哆嗦。
但是气囊必须要能经受住这种考验。
在高湿度环境下，要防止水汽对气囊造成腐蚀或者其他损害。
这就好比让一个人在雨林、沙漠、冰原都能生存一样艰难。
还有动态测试，这可就像实战演习了。
他们会把汽车放到碰撞试验场地。
那场面可壮观了。
汽车以一定的速度冲向障碍物，就像一个愤怒的公牛冲向一堵墙。
然后看气囊是否能准确及时地弹出。
